继保测试仪使用方法

继电保护测试仪检定方法使用说明书继电爱护测试仪是一种用于继电爱护及平安自动检验的装置，精准牢靠的应答才能有效保障爱护装置的应用性能，而继电爱护测试仪正是验证这一性能的检验装置，下面本文主要依据继电爱护测试仪检定规范介绍其沟通电流输出误差限值要求及校准操作。

一、继电爱护测试仪沟通电流输出误差限值1.输出沟通电流幅值基本误差在检定规范要求的基准工作条件下，继电爱护测试仪输出电流的幅值为0~Imax、频率为50Hz，其基本误差应满意：——I≤0.1IN，基本误差不超过±1mA；——0.1INI≤Imax基本误差不超过±0.2%。

当输出电流幅值在0~Imax范围内，输出频率变化时，其输出电流幅值基本误差应满意表1要求。

表1：误差范围2.输出沟通电流总谐波畸变率在负载0.5Ω的条件下，输出沟通电流1A、5A时，输出沟通电流总谐波畸变率应不大于0.2%。

二、继电爱护测试仪沟通电流输出校准1.沟通电流输出幅值误差沟通电流输出幅值误差的校准接线示意图如图1所示。

图1：沟通电流输出幅值误差的校准接线示意图分别设置被检测试仪50Hz频率下的各相输出沟通电流(沟通电流的输出校准点至少应包含0.2A、0.5A、0.8A、1A、3A、5A的校准点，其他校准点的选取应考虑最大量程点以及与上下量程的连接点和中间点)，用校准标准(或沟通电流表)分别测出各相的电流输出数据并记录。

设校准标准的显示数据为IN，机电爱护测试仪沟通电流输出值为Ix。

沟通电流输出值的肯定误差和相对误差的计算见式(1)和式(2)肯定误差表示为 (1)相对误差表示为 (2)式中：Δ——被校机电爱护测试仪输出值肯定误差；γ——被校机电爱护测试仪输出值相对误差；Ix——被校机电爱护测试仪设定输出值，A；IN——校准标准显示值，A。

2.输出沟通电流的频率误差和幅频特性在图1中沟通输出回路接入负载电阻(装置额定输出功率)。

设置恒定的测试仪输出沟通电流为5A，同时带上阻性负载，转变输出频率，使其在(0~1000)Hz范围变化(测试的频率点可选45Hz、50Hz、65Hz、100Hz、450Hz、800Hz、1000Hz)，用频率表分别测出实际的频率值并计算出相应误差，并依据在设置的不同频率下所显示出的电流值进行幅频特性测试。

继电保护测试仪操作规程一、前言二、测试仪器准备1.首先仔细阅读继电保护测试仪的使用说明书，熟悉测试仪器的使用方法和注意事项。

2.查看测试仪器的外观，检查是否有松动、破损或者漏电等问题。

如果有问题，应及时通知维修人员进行维修。

3.检查测试仪器的电源线是否连接稳定，确保电源线与插座接触良好，并且电源线应与其他线路分开，避免干扰。

4.检查测试仪器的接地线是否良好连接，确保测试仪器的安全使用。

三、测试前准备1.打开测试仪器，并按照使用说明书进行一系列的设定，包括测试对象、测试方法、测试参数等。

2.确保测试仪器的内部保存的测试数据已经清零，以防止前一次测试的数据对本次测试结果的影响。

3.根据测试仪器的标准曲线或者测量值，校准测试仪器，确保测试的准确性。

4.检查测试仪器的连接线是否正常、接触良好，确保信号传递畅通。

四、测试操作步骤1.将测试仪器的输出信号连接至待测试的继电保护装置，确保连接正确，并注意信号阻抗匹配，避免信号损失。

2.进行第一次测试前，应先进行一个零漂测试，以保证测试仪器的零点是正确的。

对于模拟量输入测试仪器，可以将输入信号置零，然后记录零点的读数；对于数字量输入测试仪器，可以检查输入端口是否接收到正确的信号。

3.根据测试要求，进行具体的测试，包括动作测试、接触压降测试、动态稳定性测试等。

根据测试仪器的设定，记录测试结果，并进行分析。

4.在测试过程中，应及时关注测试仪器的指示灯和显示屏，如有异常情况（如报警、故障等），应及时停止测试，并排除故障。

5.完成测试后，应将测试仪器的数据保存，并进行分析。

在需要校准测试仪器时，应进行相应的校准操作。

五、测试后操作1.测试完成后，及时关闭测试仪器，将测试仪器的电源线拔下，避免浪费电能和人为损坏。

2.清理测试现场，将测试仪器和相关工具归位，并保持测试仪器的清洁，防止灰尘等杂物进入仪器内部。

3.定期对测试仪器进行维护和保养，保持其正常使用。

如有故障或者异常情况，应及时通知维修人员进行处理。

三相继电保护测试仪使用方法三相继电保护测试仪使用方法1. 简介三相继电保护测试仪是一种广泛应用于电力行业的设备，用于测试和检测电力系统中的继电保护装置。

它可以模拟各种故障情况，评估保护装置的性能，并发现潜在的问题。

本文将介绍三相继电保护测试仪的使用方法，帮助读者更好地了解和操作该设备。

2. 步骤步骤一：准备工作在使用三相继电保护测试仪之前，需要确保设备的电源充足并连接好，同时检查设备是否处于正常工作状态。

另外，还要准备好测试所需的电力系统接线图和测试方案。

步骤二：连接设备将三相继电保护测试仪与电力系统相应的接口进行连接。

根据实际情况，可以选择串行连接或并行连接方式。

确保连接牢固可靠，避免电气接触不良或接线错误导致意外情况发生。

步骤三：配置设备打开三相继电保护测试仪的操作界面，进入配置界面。

根据测试方案的要求，设置故障类型、故障参数和测试条件等参数。

对于初学者，建议选择简单的故障类型和参数进行测试，以熟悉设备操作流程和功能。

步骤四：开始测试确认配置参数无误后，即可开始测试。

根据测试方案的要求，执行相应的操作，观察设备的输出结果，并记录测试数据。

注意观察测试过程中设备的运行状态，如有异常情况及时停止测试并检查。

步骤五：结果分析测试完成后，对测试结果进行分析。

根据测试数据和实际情况，评估继电保护装置的性能和可靠性。

如果发现问题或异常情况，及时采取纠正措施，确保电力系统的安全稳定运行。

3. 注意事项•在测试过程中，要严格按照操作手册和安全规程进行操作，避免误操作导致设备损坏或人身伤害。

•在连接设备和调试参数时，应当仔细检查，确认无误后再进行测试，以避免因连接错误或参数设置错误导致错误的测试结果。

•在测试过程中，要及时记录测试数据，并进行结果整理和分析。

同时，也要注意保护测试数据的安全性和完整性，防止数据丢失或泄露。

•在测试过程中，如遇到异常情况或测试结果与预期不符的情况，应当停止测试并及时检查设备和系统，排除故障并进行修复。

继电保护测试仪的使用继电保护测试仪是电力系统中用于测试和调试继电保护装置的重要工具。

在维护和运行电力系统时，继电保护装置的准确性和可靠性至关重要。

使用继电保护测试仪可以确保继电保护装置的性能和操作符合实际工作条件。

本文将介绍继电保护测试仪的使用方法和注意事项。

一、继电保护测试仪的基本功能继电保护测试仪主要分为递变型、综合型和数字型三大类。

递变型是传统的模拟仪器，适用于对简单的继电保护装置进行测试；综合型是数字模拟混合型仪器，可以进行更复杂的测试；数字型是现代化的全数字仪器，具有更高的精确性和功能。

不同类型的继电保护测试仪可以使用不同的测试方法和技术。

1.测试功能：继电保护测试仪可以对各种类型的继电保护装置进行测试，例如距离保护、差动保护、过电流保护等。

2.测试方法：继电保护测试仪可以使用不同的测试方法，包括直流偏置法、交流电流法、二次注入法等。

3.测试参数：继电保护测试仪可以测试和记录继电保护装置的参数，例如动作时间、动作电流、保护区段等。

4.自动测试：继电保护测试仪可以进行自动测试，通过预设的测试方案和判据，对继电保护装置进行全面的测试和评估。

二、继电保护测试仪的使用方法使用继电保护测试仪需要注意以下几个步骤：1.预备工作：在进行测试之前，首先需要检查继电保护测试仪的连接线是否良好，确保仪器和被测装置之间的连接正确。

另外，还需要确认被测装置的参数是否正确设置。

2.测试方案：根据被测装置的类型和要求，选择合适的测试方案和参数设置。

根据需要，可以选择手动测试或者自动测试。

3.仪器设置：根据测试要求，对继电保护测试仪进行相应的设置。

例如，设置测试电流、测试时间、测试步长等参数。

4.进行测试：根据预设的测试方案，按照顺序进行测试。

可以逐步增加测试电流，记录相应的动作时间和动作电流。

5.结果分析：测试完成后，对测试结果进行分析和评估。

根据测试结果，判断继电保护装置的性能和操作是否符合要求。

6.数据记录：测试过程中需要记录测试数据和结果。

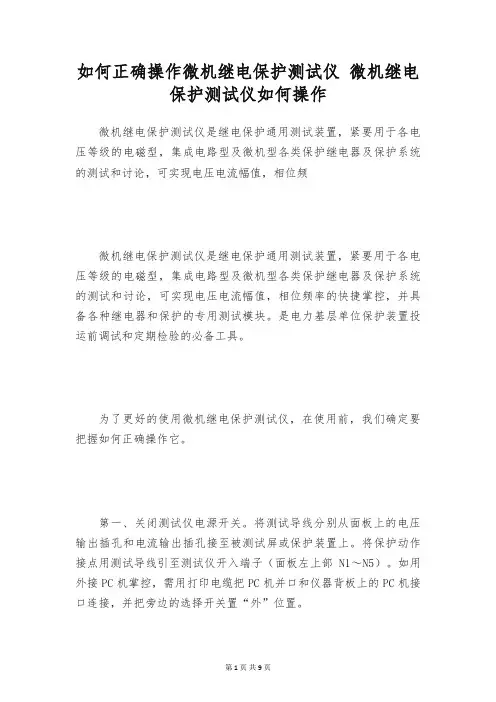

如何正确操作微机继电保护测试仪微机继电保护测试仪如何操作微机继电保护测试仪是继电保护通用测试装置，紧要用于各电压等级的电磁型，集成电路型及微机型各类保护继电器及保护系统的测试和讨论，可实现电压电流幅值，相位频微机继电保护测试仪是继电保护通用测试装置，紧要用于各电压等级的电磁型，集成电路型及微机型各类保护继电器及保护系统的测试和讨论，可实现电压电流幅值，相位频率的快捷掌控，并具备各种继电器和保护的专用测试模块。

是电力基层单位保护装置投运前调试和定期检验的必备工具。

为了更好的使用微机继电保护测试仪，在使用前，我们确定要把握如何正确操作它。

第一、关闭测试仪电源开关。

将测试导线分别从面板上的电压输出插孔和电流输出插孔接至被测试屏或保护装置上。

将保护动作接点用测试导线引至测试仪开入端子（面板左上部N1～N5）。

如用外接PC机掌控，需用打印电缆把PC机并口和仪器背板上的PC机接口连接，并把旁边的选择开关置“外”位置。

第二、确认接线正确无误后，连接测试仪电源线（AC220V）、PS2鼠标（或键盘），需在线打印试验结果可连接打印机至仪器背板并口，合上测试仪交流电源开关。

面板电源指示灯发绿光（如用外接PC机掌控，开启PC机），测试仪自动进入主菜单。

第三、按下面板上的功放电源开关。

第四、选择相应功能应用程序，自动打开软件功放开关，电源指示灯发红光，操作程序，开始试验。

第五、试验完毕后，存储、打印结果，退出应用程序，先关测试仪功放开关、交流开关，然后拆除测试线、电源线、打印电缆。

第六、用通讯线通过并口与其它PC机连接，两边运行随机通迅程序，可把试验结果上传，也可用U盘把试验结果传至PC机,再在PC机上或U盘上运行随机打印系统程序，可在WindowsExcel下处理试验报表。

依照以上步骤来操作微机继电保护测试仪，就能帮忙我们得到精准的测量数据，让我们的检验工作更加便利。

—专业分析仪器服务平台,试验室仪器设备交易网,仪器行业专业网络宣扬媒体。

《三相微机继电保护测试仪操作规程》一、前言在电力系统中，继电保护测试是非常重要的环节，它涉及到电力设备的安全运行和电网的稳定运行。

三相微机继电保护测试仪作为测试继电保护装置的专用设备，能够有效地提高测试的精度和效率。

本文将从三相微机继电保护测试仪的操作规程出发，深入探讨其操作流程和注意事项，帮助读者更好地理解和掌握三相微机继电保护测试仪的使用方法。

二、三相微机继电保护测试仪操作流程1. 准备工作在进行三相微机继电保护测试仪操作前，首先需要做好准备工作。

包括确认测试仪的电源和接线是否正常，检查测试仪的相关参数设置是否正确，以及准备好需要测试的继电保护装置的相关资料和参数。

在进行准备工作时，需要注意检查测试仪的工作环境是否符合要求，以确保测试的准确性和安全性。

2. 连接测试仪接下来是连接测试仪的步骤，将测试仪与待测试的继电保护装置进行连接。

在连接过程中，需要根据测试仪的接线图和被测设备的接线图进行对照，确保连接准确无误。

还需要注意接线的牢固性和安全性，避免因接线松动或接触不良导致测试数据不准确或设备损坏的情况发生。

3. 设置参数连接完成后，需要根据被测设备的类型和测试要求，在测试仪上进行相关参数的设置。

包括测试的电压、电流、频率等参数的设定，以及测试的操作模式和触发条件的设置。

在设置参数时，需要根据实际情况进行调整，并确保参数的正确性和合理性。

4. 进行测试一切准备就绪后，即可开始进行测试。

根据测试仪的操作手册和相关规程，按照要求进行测试操作。

在测试过程中，需要密切关注被测设备的工作状态和测试仪显示的数据，并随时注意监控设备和环境的安全情况。

在测试操作过程中，需要按照规程进行，严格执行各项操作步骤，确保测试的准确性和安全性。

5. 处理测试结果测试完成后，需要对测试结果进行处理。

包括对测试数据的分析和比对、对测试仪的状态和性能进行评估、以及对测试过程中出现的问题和异常进行记录和分析。

在处理测试结果时，需要充分发挥自己的分析和判断能力，及时发现问题并采取相应的措施，以保证测试的准确性和可靠性。

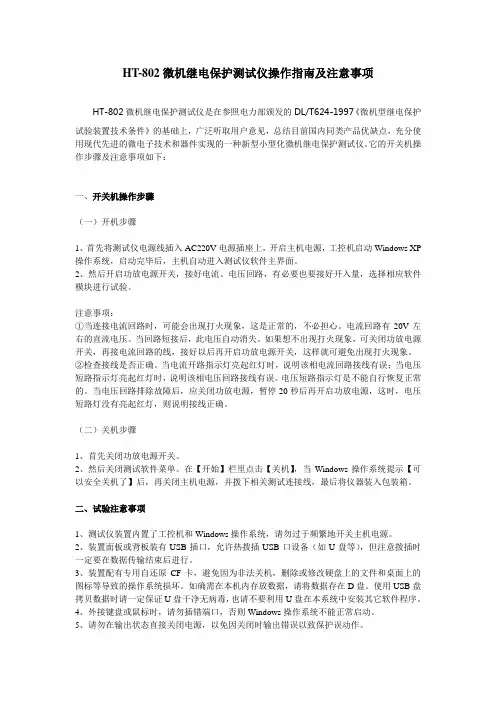

HT-802微机继电保护测试仪操作指南及注意事项HT-802微机继电保护测试仪是在参照电力部颁发的DL/T624-1997《微机型继电保护试验装置技术条件》的基础上，广泛听取用户意见，总结目前国内同类产品优缺点，充分使用现代先进的微电子技术和器件实现的一种新型小型化微机继电保护测试仪。

它的开关机操作步骤及注意事项如下：一、开关机操作步骤（一）开机步骤1、首先将测试仪电源线插入AC220V电源插座上，开启主机电源，工控机启动Windows XP 操作系统，启动完毕后，主机自动进入测试仪软件主界面。

2、然后开启功放电源开关，接好电流、电压回路，有必要也要接好开入量，选择相应软件模块进行试验。

注意事项：①当连接电流回路时，可能会出现打火现象，这是正常的，不必担心。

电流回路有20V左右的直流电压。

当回路短接后，此电压自动消失。

如果想不出现打火现象，可关闭功放电源开关，再接电流回路的线，接好以后再开启功放电源开关，这样就可避免出现打火现象。

②检查接线是否正确。

当电流开路指示灯亮起红灯时，说明该相电流回路接线有误；当电压短路指示灯亮起红灯时，说明该相电压回路接线有误。

电压短路指示灯是不能自行恢复正常的。

当电压回路排除故障后，应关闭功放电源，暂停20秒后再开启功放电源，这时，电压短路灯没有亮起红灯，则说明接线正确。

（二）关机步骤1、首先关闭功放电源开关。

2、然后关闭测试软件菜单。

在【开始】栏里点击【关机】，当Windows操作系统提示【可以安全关机了】后，再关闭主机电源，并拨下相关测试连接线，最后将仪器装入包装箱。

二、试验注意事项1、测试仪装置内置了工控机和Windows操作系统，请勿过于频繁地开关主机电源。

2、装置面板或背板装有USB插口，允许热拨插USB口设备（如U盘等），但注意拨插时一定要在数据传输结束后进行。

3、装置配有专用自还原CF卡，避免因为非法关机，删除或修改硬盘上的文件和桌面上的图标等导致的操作系统损坏。

三相微机继电保护测试仪操作规程操作规程：三相微机继电保护测试仪1.漏电检测：a.将三相微机继电保护测试仪连接到电源，并将电源开关打开。

b.依次接地相序表，漏电检测线圈和测试电流线圈到测试仪上。

c.将测试仪的拨杆调整到“漏电检测”档位。

d.根据实际需要设置测试仪的触发电流大小。

e.按下测试仪上的测试按钮开始进行漏电检测。

f.测试完成后，将三相微机继电保护测试仪断电并拆卸连接。

2.电流互感器测试：a.将三相微机继电保护测试仪连接到电源，并将电源开关打开。

b.依次接地相序表，电流互感器测试线圈和测试信号线圈到测试仪上。

c.将测试仪的拨杆调整到“电流互感器测试”档位。

d.根据实际需要设置测试仪的测试频率和电流大小。

e.按下测试仪上的测试按钮开始进行电流互感器测试。

f.测试完成后，将三相微机继电保护测试仪断电并拆卸连接。

3.电压互感器测试：a.将三相微机继电保护测试仪连接到电源，并将电源开关打开。

b.依次接地相序表，电压互感器测试线圈和测试信号线圈到测试仪上。

c.将测试仪的拨杆调整到“电压互感器测试”档位。

d.根据实际需要设置测试仪的测试频率和电压大小。

e.按下测试仪上的测试按钮开始进行电压互感器测试。

f.测试完成后，将三相微机继电保护测试仪断电并拆卸连接。

4.微机保护接线测试：a.将三相微机继电保护测试仪连接到电源，并将电源开关打开。

b.依次接地相序表，保护接线线圈和测试信号线圈到测试仪上。

c.将测试仪的拨杆调整到“保护接线测试”档位。

d.根据实际需要设置测试仪的测试频率和电流大小。

e.按下测试仪上的测试按钮开始进行微机保护接线测试。

f.测试完成后，将三相微机继电保护测试仪断电并拆卸连接。

5.故障录波测试：a.将三相微机继电保护测试仪连接到电源，并将电源开关打开。

b.依次接地相序表，电流互感器测试线圈和故障录波信号线圈到测试仪上。

c.将测试仪的拨杆调整到“故障录波测试”档位。

d.根据实际需要设置测试仪的测试频率、电流和采样率。

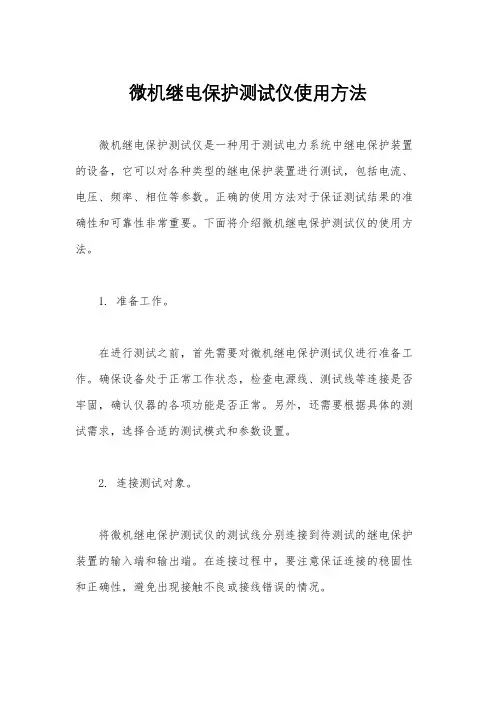

微机继电保护测试仪使用方法微机继电保护测试仪是一种用于测试电力系统中继电保护装置的设备，它可以对各种类型的继电保护装置进行测试，包括电流、电压、频率、相位等参数。

正确的使用方法对于保证测试结果的准确性和可靠性非常重要。

下面将介绍微机继电保护测试仪的使用方法。

1. 准备工作。

在进行测试之前，首先需要对微机继电保护测试仪进行准备工作。

确保设备处于正常工作状态，检查电源线、测试线等连接是否牢固，确认仪器的各项功能是否正常。

另外，还需要根据具体的测试需求，选择合适的测试模式和参数设置。

2. 连接测试对象。

将微机继电保护测试仪的测试线分别连接到待测试的继电保护装置的输入端和输出端。

在连接过程中，要注意保证连接的稳固性和正确性，避免出现接触不良或接线错误的情况。

3. 进行测试。

在连接完成后，可以开始进行测试操作。

根据具体的测试要求，选择相应的测试模式和参数设置，然后启动测试仪器进行测试。

在测试过程中，需要密切关注测试仪器的显示屏，确保测试数据的准确性和稳定性。

4. 分析测试结果。

测试完成后，需要对测试结果进行分析。

根据测试仪器显示的数据，对继电保护装置的工作状态进行评估，判断其是否符合设计要求。

如果发现异常情况，需要及时进行故障排查和处理，确保系统的安全可靠运行。

5. 结束工作。

在测试结束后，及时断开测试线，关闭测试仪器的电源，并进行设备的清理和维护工作。

另外，还需要对测试过程中的数据进行整理和存档，以便日后的查阅和分析。

总结。

微机继电保护测试仪的正确使用方法对于保证测试结果的准确性和可靠性至关重要。

在使用过程中，需要严格按照操作规程进行操作，确保设备连接的正确性和稳定性，密切关注测试数据的变化，及时分析和处理异常情况，最大限度地保证电力系统的安全稳定运行。

希望以上内容能够帮助大家更好地掌握微机继电保护测试仪的使用方法，提高工作效率和测试准确性。

继电保护测试仪使用方法和回路原理
继电保护测试仪主要是围绕继电器，微机保护，以及其他的保护装置做预防性试验。

继电器试验建议试验的模块有:直流试验，交直流试验，交流试验，差动试验，差动谐波试验，功率阻抗，功率方向及阻抗试验，同期试验;微机保护试验主要做线路保护，发变组保护相关试验，还有就是自动准同期装置，备自投装置，母线差动保护相关试验!
 使用方法
 一、正确步骤
 分为主回路和辅回路两个回路，主回路采用大旋钮调节，辅回路采用小旋钮调节，主回路通过面板上输出选择按键开关控制其输出的各种量，并且每切换一种输出的同时，仪器上的数字电压/电流表可自动监视其输出值。

辅回路通过输出开关控制直接调节输出，测量可外附万用表测量。

 二、回路原理
 1、输入的AC220V电源经保险通过输出控制继电器K1进入双碳刷调压器T1输入端，通过T1大旋钮调节的电量进入隔离变压器T2（兼职升流器），升流器分三个抽头输出，一个抽头为AC0-250V输出，额定电流为3A；该抽头输出电压经整流滤波后可输出0-350V直流电压；第二个抽为15V（10A），该抽头一路经传感器通过继电器控制输出0-10A交流电流，一路经电阻输出0-
500mA交流电流，一路经继电器转换可输出0-10A或0-500mA直流电流；第二个抽头为10V（100A）大电流端，该抽头穿过传感器一次侧直接输出100A 电流，该回路带负载能力较强，但输出稍有过载，不能长时间处于大电流状态下。

热继电器校验仪继电保护测试仪器辅回路，继电保护测试仪器辅回路与主回路一样，AC220V电源经保险进入双碳刷调压器T1小旋钮调节的电压量，。

如何操作使用微机继电保护测试仪
一、接线说明。

微机继电保护测试仪的面板上的黄绿红黑接线端子是连接仪器的电压输出端，面板的背面有直流输出和电源连接，电源插孔旁边有一个接地插孔，方便测试者将设备进行接地。

演示：
接通仪器的电源后、开机。

根据线圈的颜色不同，连接对应颜色的接线端子。

比如，黑色线圈插入仪器电流输出黑色插孔，另一头连接继电器。

其它颜色同样的方式按照对应的参数和颜色做好相应的接线操作。

接着用万用表对接线进行测试是否接线成功。

二、操作演示。

根据自己接线端的电流相来调节电流幅值、幅值步长，单相测试不用设置相位，其它相位测试则需要调节相位，之后设定好相位步长。

将试验类型调整至自己的试验类型(手动或自动)开始试验。

试验中当听到“铃~”则将按钮旋转至“停”，然后得出测试动作时间。

如果需要将测试时间增加，调整幅值步长即可。

三、交流电压和交流电流的输出检测。

最后，拆除测试线用万用表检测电流电压的输出，将界面回到交流试验的参数设定界面，同样先设定电压幅值、幅值步长等参数，然后用万用表表头测试操作面板上的电压输出。

随即将电流幅值、幅值步长等设定调整好，万用表打到交流档，用万用表表头插到面板的电流输出，旋转仪器面板上的按钮开始测试，观察万用表是否和仪器上
的电流一致，完成测试。

综合继保测试仪操作规程
《综合继保测试仪操作规程》
一、引言
综合继保测试仪是电力系统中常用的一种测试设备，用于对继电保护装置进行检测和校验。

正确的操作规程能够保证测试仪的正常工作，提高测试的准确性和可靠性。

二、测试仪器材准备
1. 确保测试仪处于停机状态
2. 准备好所需的测试仪器、接线电缆、保护装置图纸等
三、测试操作步骤
1. 检查保护装置的接线图，了解需要进行测试的保护动作元件、接线和参数设置情况
2. 打开测试仪的电源开关，并进行自检，确保测试仪工作正常
3. 进行连接线缆，按照保护装置的接线图连接测试仪的输出端口
4. 进行测试仪软件的设置，输入保护装置的参数及动作元件信息
5. 进行保护装置的动作测试，记录测试结果及参数值
6. 若测试结果不符合要求，需及时调整保护装置参数或接线，重新测试
四、测试结束
1. 关闭测试仪的电源开关
2. 拆除连接线缆
3. 将测试仪器具进行清洁和定期维护
五、注意事项
1. 严格按照保护装置的参数设置进行测试
2. 测试过程中需保持注意力集中，避免误操作
3. 测试仪器具需定期进行校验和维护，确保测试结果的准确性和可靠性
六、结语
综合继保测试仪的正确操作规程能够保证测试工作的正常进行，提高测试的准确性和可靠性，有助于保护装置的可靠性，并对电力系统的安全稳定运行起到重要作用。

易卖工控之继电保护测试仪使用方法
开机步骤
1.将测试仪电源线插入AC220电源插座上。

2.检查接线（需接上工业键盘），确认无误后分别打开测试仪电源，稍等片刻后将进入选择启动方式界面。

3.启动Windows 操作系统后将进入软件功能试验的主界面，进行各种试验工作。

关机步骤
使用鼠标单击界面左下角处的“开始”->“关机”，在弹出的对话框中选择“确定”即可关闭计算机，在确认计算机关闭后，再关闭面板电源开关。

关机时请勿直接关闭面板电源开关，请先关闭计算机的Windows操作系统，然后再关电源开关。

键盘快捷键
F2 开始/停止试验在测试仪未输出信号时按下F2键后，测试仪开始输出信号；在试验过程中，按下F2键可停止试验，测试仪停止输出信号；
F3 退出试验关闭当前试验模块；
F5 手动递增在试验中每按下一次F5键，输出信号就按照设定的步长增加一次；
F6 手动递减在试验中每按下一次F6键，输出信号就按照设定的步长减小一次；
Ctrl+1 —Ctrl+6 打开/关闭输出通道Ctrl+1 ～Ctrl+3对应UA、UB、UC，Ctrl+4 ～Ctrl+6对应IA、IB、
IC；
Ctrl+F1 —Ctrl+F6 打开/关闭输出通道Ctrl+F1 ～Ctrl+F3对应Ua、Ub、Uc，Ctrl+F4 ～Ctrl+F6对应Ia、Ib、Ic；
F7 读取设置文件从保存的参数设置文件中导入试验参数；
F8 保存设置文件将当前设定的试验参数保存到文件中，以免重复设置；
Tab 将输入焦点移动至下一个输入框；
Shift + Tab 将输入焦点移动至上一个输入框。

继电保护测试仪的操作方法继电保护测试仪是电力系统中不可或缺的设备，用于测试电力系统中的保护设备是否正常工作。

本文将介绍继电保护测试仪的操作方法。

一、摆放位置继电保护测试仪应放置在干燥、通风、无强电场和磁场影响的地方。

同时还要保证仪器放置平稳，以确保测试准确性。

二、连接电源在使用继电保护测试仪前，需要连接电源。

根据不同的型号，可以连接交流电源或直流电源，具体的方法如下：1. 连接交流电源将交流电源连接到继电保护测试仪后，将仪器的电源开关设置为“ON”状态，待仪器显示屏亮起后即可进行操作。

2. 连接直流电源将直流电源连接到继电保护测试仪后，调节电压至所需的值。

然后将仪器的电源开关设置为“ON”状态，待仪器显示屏亮起后即可进行操作。

三、操作步骤下面将介绍使用继电保护测试仪的具体操作步骤，其中包括了具体的测试流程和技巧。

1. 测试准备在进行继电保护测试之前，务必要进行一系列的测试准备工作，包括检查测试仪器的电源是否正常，预热时间是否足够等。

2. 参数设置在进行继电保护测试时，需要根据被测的设备，在测试仪器上设置相应的测试参数。

这些参数包括：测试电压、测试电流、测试时间等。

3. 连接被测设备将被测设备与继电保护测试仪连接，并正确接线。

然后，在测试仪器上进行相应的设置。

4. 开始测试在设备连接完成后，打开测试仪器，进入测试界面。

设置好测试参数后，开始进行测试。

在测试时需要特别注意观察测试仪器的指示灯，以及被测设备的反应情况。

如果出现异常情况，需要及时停止测试并检查排除故障。

5. 测试结果分析在测试完成后，将测试结果分析，并使用仪器提供的测量结果报告，进行数据分析和处理。

如果测试结果与预期的不一致，需要进行排查和解决问题的方法。

四、注意事项在使用继电保护测试仪时，需要特别注意一些事项，以确保测试结果准确、可靠：1.停止测试仪器前，必须按顺序关闭测试功能。

2.在测试前，需要确保测试仪器的状态正常。

3.进行测试时应严格按照测试步骤进行，避免随意更改测试参数或顺序。

三相继电保护测试仪的使用介绍概述三相继电保护测试仪是一种用于测试三相继电保护器性能的装置。

它能够模拟各种故障，如短路、接地、断相等，并测定继电保护器的保护性能。

本文将介绍三相继电保护测试仪的使用方法。

操作步骤步骤一：连接测试仪将三相继电保护测试仪与待测试的继电保护器连接。

确认连接线缆正确无误，安全可靠。

步骤二：设置测试参数根据需要测试的继电保护器性能设置测试参数。

首先设置测试模式，可以选择手动或自动模式，手动模式下需要手动操作测试仪，自动模式下测试仪会自动完成测试。

其次设置故障类型，包括短路、接地、断相等。

最后根据测试需要设置测试电流、电压等参数。

步骤三：进行测试设置完测试参数后，开始进行测试。

在手动模式下，需要按照提示操作测试仪，并记录测试结果。

在自动模式下，测试仪会自动完成测试，并将测试结果打印出来。

步骤四：分析测试结果测试完成后，需要对测试结果进行分析。

根据测试结果判断继电保护器的保护性能是否正常。

如果测试结果正常，则说明继电保护器性能合格。

如果出现异常，则需要进一步排查故障原因并作出相应的处理。

步骤五：维护设备测试完毕后，及时将测试仪器清洁干净、包装保护好并放置于合适的位置，切勿随意摆放。

注意事项1.测试前需确认连接线缆正确无误，电压、电流等参数设置正确。

2.测试时需严格按照测试仪器的操作流程进行，避免误操作。

3.在使用测试仪器时，应注意安全操作，禁止拆卸随意更改设备结构。

4.操作人员必须经过相关的培训和考核，熟悉测试仪器的操作流程和注意事项。

5.在测试过程中若发现异常情况应立即停止测试并进行排查处理。

总结三相继电保护测试仪是测试继电保护器性能的必备设备之一，因此操作人员必须严格按照操作流程进行测试，并注意安全操作。

使用测试仪器能够保证继电器保护性能的合格，保障电力系统的安全运行。

如何正确操作微机继电保护测试仪进行测试？如何正确操作微机继电保护测试仪进行测试？是一种用于测试电力系统中的微机电保护装置的设备。

以下是操作微机电保护测试仪进行测试的基本步骤和注意事项：1、准备工作：确保测试仪器处于良好的工作状态，并经过校准。

熟悉被测保护装置的技术参数和操作手册。

2、连接测试仪器：将测试仪器的电源连接到可靠的电源插座，并确保电压稳定。

使用适当的连接线将测试仪器与被测保护装置相连。

3、配置测试仪器：打开测试仪器，按照其操作界面上的指示进行设置和配置。

输入被测保护装置的相关参数，例如额定电流、额定电压等信息。

进行测试：根据被测保护装置的类型，选择合适的测试模式和方法。

调整测试仪器的输出信号，如电流和电压，以符合被测保护装置的工作条件。

按下开始测试的按钮或命令，让测试仪器向被测保护装置发送相应的测试信号。

5、微机继电保护测试仪结果分析：观察测试仪器的显示界面，记录测试结果和反馈信息。

根据被测保护装置的规格和标准，评估测试结果的合格性。

分析测试结果，检查保护装置是否按照设计要求正确工作。

6、故障排除：如果测试结果不符合预期或出现异常情况，首先检查测试仪器的配置和连接。

确认被测保护装置的设置是否正确，并检查其电源和信号输入是否正常。

参考测试仪器和保护装置的用户手册，进行故障排除和维修。

7、安全注意事项：在操作测试仪器之前，确保了解相关的安全规范和操作要求。

使用绝缘手套和其他个人防护设备，以防止触电和其他意外事故。

注意避免与高电压部件直接接触，并确保正确地接地测试仪器和被测装置。
