晶体硅太阳能电池原理与制造工艺晶体硅太阳能电池原理与制造工艺1.硅太阳能电池丄作原理与结构太阳能电池发电的原理主要是半导体的光电效应一般的半导体主要结构如图1-1:图1-1 半导体主要结构正电荷表示硅原子负电荷表示围绕在硅原子旁边的四个电子当硅晶体中掺入其他的杂质如硼、磷等当掺入硼时硅晶体中就会存在着一个空穴它的形成可以参照图1-2o图1-2 P型半导体正电荷表示硅原子负电荷表示围绕在硅原子旁边的四个电子黃色表示掺入的硼原子因为硼原子周围只有3个电子所以就会产生如图1-2所示的蓝色的空穴这个空穴因为没有电子而变得很不稳定容易吸收电子而中和形成Ppositive型半导体。
同样掺入磷原子以后因为磷原子有五个电子所以就会有一个电子变得非常活跃形成Nnegative型半导体。
黄色的为磷原子核红色的为多余的电子。
如图1-3所示。
图1-3 '型半导体正电荷表示硅原子负电荷表示圉绕在硅原子旁边的四个电子黃色表示掺入的磷原子当P型和'型半导体结合在一起时在两种半导体的交界面区域里会形成一个特殊的薄层界面的P型一侧带负电'型一侧带正电。
这是由于P型半导体多空穴X型半导体多自由电子出现了浓度差。
N区的电子会扩散到PP的“内电场”从而阻止扩区P区的空穴会扩散到N区一旦扩散就形成了一个由N指向散进行如图1-4所示。
达到平衡后就形成了这样一个特殊的薄层形成电势差这就是P\结。
图1-4内电场的形成当晶片受光后PN结中N型半导体的空穴往P 型区移动而P型区中的电子往X型区移动从而形成从X型区到P型区的电流。
然后在P\结中形成电势差这就形成了电源。
如图1-5所示图1 -5硅太阳电池结构示意图由于半导体结后如果在半导体中流动电阻非常大损耗也就非常不是电的良导体电子在通过pn大。
但如果在上层全部涂上金属阳光就不能通过电流就不能产生因此一般用金属网格覆盖p-n结如图1-6梳状电极以增加入射光的面积。
图1-6梳状电极及SiO2保护膜另外硅表面非常光亮会反射掉大量的太阳光不能被电池利用。
晶体硅太阳电池制造工艺原理晶体硅太阳电池的制造过程可谓是一场奇妙的科学之旅，真是让人眼花缭乱。
想象一下，阳光洒在大地上，能量在悄悄地流动。
我们要把这些阳光转化为电力，让我们的生活变得更加美好。
听起来是不是很神奇？晶体硅太阳电池就是这个过程的主角，仿佛是一个超级英雄，默默无闻却改变着世界。
今天就来聊聊这个小小电池的制造工艺，轻松有趣，不那么严肃。
咱们得从原料说起。
晶体硅，顾名思义，就是硅材料。
你可能会问，硅是什么？硅就是你手机里、电脑里那种闪闪发光的半导体材料。
它的来源可不少，地壳中硅的含量可是相当丰富，真的是取之不尽，用之不竭。
听起来好像很简单，但制作晶体硅可不是件容易事。
需要把原材料经过高温加热、熔炼，变成高纯度的硅。
这就像你在厨房做菜，火候掌握得当，才能做出一道美味的菜肴。
咱们要把这些高纯度的硅变成晶体。
通常有两种方法，分别是“Czochralski法”和“区熔法”。
这两个名字听起来高大上，其实也就是把硅加热到液态，然后慢慢冷却，让它自己结晶。
这个过程简直像是在看一场魔术表演，硅在温度的变化中，一点一点地形成晶体结构，犹如冰雪在阳光下融化成水，再慢慢结成冰。
晶体的质量和纯度直接关系到电池的效率，所以这个环节马虎不得。
晶体硅被切割成小小的硅片。
想象一下，厚厚的硅锭被切割得像切蛋糕一样，一片一片的，切得整整齐齐。
每一片都像是小小的太阳能接收器，准备好迎接阳光的洗礼。
切割后，硅片会被放入一个特殊的清洗池，彻底洗净，确保没有任何杂质。
这就像你在出门前认真打理自己的形象，确保看起来光鲜亮丽。
之后，硅片要经过一系列的掺杂工艺，这就像是在给电池“调味”。
掺杂就是在硅中加入一些其他的元素，像磷和硼，来改变它的电导性能。
这一步非常重要，因为晶体硅的电池能否高效工作，全靠这一招。
这种“调味”让硅片的电流变得更加流畅，简直就像是给水管疏通，让水流得更顺畅。
硅片就要涂上薄薄的一层抗反射膜，防止阳光反射出去。
听起来简单，但这可是个技术活，涂得太厚了反而不好，太薄了又不够用。

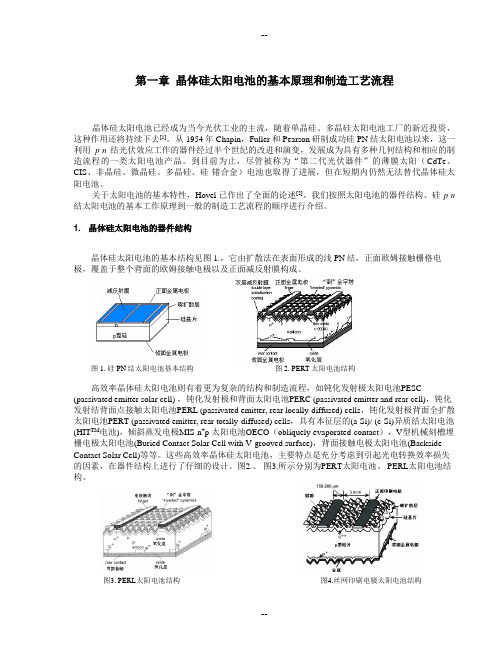

第一章晶体硅太阳电池的基本原理和制造工艺流程晶体硅太阳电池已经成为当今光伏工业的主流，随着单晶硅、多晶硅太阳电池工厂的新近投资，这种作用还将持续下去[1]。
从1954年Chapin，Fuller和Pearson研制成功硅PN结太阳电池以来，这一利用p-n结光伏效应工作的器件经过半个世纪的改进和演变，发展成为具有多种几何结构和相应的制造流程的一类太阳电池产品。
到目前为止，尽管被称为“第二代光伏器件”的薄膜太阳（CdTe、CIS、非晶硅、微晶硅、多晶硅、硅-锗合金）电池也取得了进展，但在短期内仍然无法替代晶体硅太阳电池。
关于太阳电池的基本特性，Hovel已作出了全面的论述[2]。
我们按照太阳电池的器件结构、硅p-n 结太阳电池的基本工作原理到一般的制造工艺流程的顺序进行介绍。
1. 晶体硅太阳电池的器件结构晶体硅太阳电池的基本结构见图1.，它由扩散法在表面形成的浅PN结，正面欧姆接触栅格电极，覆盖于整个背面的欧姆接触电极以及正面减反射膜构成。
图1. 硅PN结太阳电池基本结构图2. PERT太阳电池结构高效率晶体硅太阳电池则有着更为复杂的结构和制造流程，如钝化发射极太阳电池PESC (passivated emitter solar cell) ，钝化发射极和背面太阳电池PERC (passivated emitter and rear cell)，钝化发射结背面点接触太阳电池PERL (passivated emitter, rear locally-diffused) cells，钝化发射极背面全扩散太阳电池PERT (passivated emitter, rear totally-diffused) cells，具有本征层的(a-Si)/ (c-Si)异质结太阳电池(HIT TM电池)，倾斜蒸发电极MIS-n+p 太阳电池OECO（obliquely-evaporated-contact），V型机械刻槽埋栅电极太阳电池(Buried Contact Solar Cell with V-grooved surface)，背面接触电极太阳电池(Backside Contact Solar Cell)等等。
介绍晶硅光伏企业基本的生产工艺流程和原理下载温馨提示:该文档是我店铺精心编制而成，希望大家下载以后，能够帮助大家解决实际的问题。
文档下载后可定制随意修改，请根据实际需要进行相应的调整和使用，谢谢!并且，本店铺为大家提供各种各样类型的实用资料，如教育随笔、日记赏析、句子摘抄、古诗大全、经典美文、话题作文、工作总结、词语解析、文案摘录、其他资料等等，如想了解不同资料格式和写法，敬请关注!Download tips: This document is carefully compiled by theeditor.I hope that after you download them,they can help yousolve practical problems. The document can be customized andmodified after downloading,please adjust and use it according toactual needs, thank you!In addition, our shop provides you with various types ofpractical materials,such as educational essays, diaryappreciation,sentence excerpts,ancient poems,classic articles,topic composition,work summary,word parsing,copy excerpts,other materials and so on,want to know different data formats andwriting methods,please pay attention!晶硅光伏电池：生产工艺流程与工作原理详解晶硅光伏电池，作为太阳能转化成电能的主要技术之一，已经在全球范围内广泛应用于清洁能源领域。
晶体硅太阳电池生产工艺技术晶体硅太阳电池是目前太阳能电池市场中的主流产品，其生产工艺技术相对成熟。
晶体硅太阳电池的生产主要包括以下几个关键步骤：1.清洗制绒：o使用常规的硅片清洗方法清洗硅片，去除表面的切割损伤层和污染物。
o用酸（或碱）溶液对硅片表面进行腐蚀，制备绒面，以增加硅片对太阳光的吸收。
2.扩散制结：o通过高温化学热扩散的方式实现掺杂制结。
o利用高温驱动杂质（如磷）穿过硅的晶格结构，形成P-N结。
o扩散过程中需要控制方阻、结深和表面浓度等参数，这些参数对电池性能有直接影响。
3.后清洗：o去除扩散过程中形成的磷硅玻璃（PSG）和背结。
4.减反膜制备：o采用等离子增强化学气相沉积（PECVD）技术在硅片表面沉积减反射膜，通常为氮化硅（SiN）薄膜。
o减反膜可以减少光反射损失，提高太阳电池的光电转换效率。
5.电极印刷及烘干：o通过丝网印刷技术在硅片背面和正面印刷电极浆料（如银浆和银铝浆）。
o烘干后形成金属电极，用于收集电子和空穴。
6.烧结：o将印刷好的电极通过高温烧结，以固化电极材料并形成良好的欧姆接触。
7.测试分选：o对完成的太阳电池进行性能测试，如开路电压、短路电流、填充因子等。
o根据性能参数对电池进行分选，以确保组件的一致性和性能。
8.组件封装：o将单个太阳电池通过焊接和封装工艺组装成太阳能电池组件。
o组件通常包括玻璃、EVA（乙烯醋酸乙烯共聚物）、背板和边框等材料，以保护电池并提供结构支持。
晶体硅太阳电池的生产工艺技术不断优化，以提高电池的效率和降低成本。
例如，通过优化制绒工艺、改进扩散技术、采用新型减反膜材料和提高电极印刷精度等措施，可以显著提升太阳电池的性能。
此外，自动化和智能化生产线的应用也有助于提高生产效率和降低人工成本。
结晶硅太阳能电池制造的工艺研究随着全球对可再生能源的日益重视，太阳能作为一种免费、清洁的能源被广泛关注。
结晶硅太阳能电池是最为主流的一种太阳能电池，其在工艺制造上也得到了不断的优化和改进。
一、结晶硅太阳能电池工艺制造的基本流程结晶硅太阳能电池的工艺制造主要包括晶体生长、方坯切割、表面处理、薄膜沉积、金属电极制备、光学涂层及测试等步骤。
1. 晶体生长晶体生长是结晶硅太阳能电池制造的第一步，其决定了晶体的质量和性能。
目前，最常用的晶体生长方法为Czochralski法，即将结晶硅原料放入坩埚中，在炉子中熔化并加入掺杂物，再使用上下移动的拉扯机械将这些结晶硅拉成一个长而细的晶体柱。
2. 方坯切割将生长好的晶体柱进行切割，得到方形或六边形的晶体方坯，用于后续步骤加工。
3. 表面处理方坯经过表面处理，用酸、碱等物质进行蚀刻处理，去除方坯表面的一些杂质和缺陷，并形成适合沉积薄膜的表面型号。
4. 薄膜沉积在方坯表面上沉积阳极氧化膜、硅氧化物薄膜和抗反射膜等，使其在太阳光下，可吸收最大的光能，并提高太阳能电池的光电转换效率。
5. 金属电极制备在沉积膜的表面上加工制作金属电极，主要是铝电极与钝化电极两个部分，其中，铝电极为电压输出端，而钝化电极则为承受电流负载的接口。
6. 光学涂层在金属电极的表面，涂上一层光学涂层。
此涂层通过反射和透过的方式控制太阳光的反射和损失效应，提高电池的光电转换效率。
7. 测试最后，对生产出来的太阳能电池进行测试，主要测量太阳能电池的输出电压、输出电流、导通电阻等性能参数。
二、结晶硅太阳能电池制造中的工艺研究及优化制造结晶硅太阳能电池不仅仅是上述步骤，每一步骤都需要进行深入的研究和优化，以下将重点介绍一下在制造结晶硅太阳能电池过程中，工艺研究及其优化的几个关键点。
1. 晶体生长晶体生长是整个制造过程中最为关键的一步，其质量、尺寸以及掺杂浓度都直接影响着电池的性能和效率。
因此，在这一步骤中，需要注重优化生长条件，包括温度、压力、拉扯速度等参数，以使得晶体的生长均匀、纯度高、晶格结构完整。
