晶体硅太阳能电池结构及原理

晶体硅异质结太阳电池
晶体硅异质结太阳电池是一种将晶体硅和其他半导体材料组合在一起形成异质结的太阳能电池。

晶体硅是一种常见的太阳能电池材料，具有良好的电学性能和稳定性。

而将晶体硅与其他半导体材料结合形成异质结，可以提高太阳能电池的效能和效率。

晶体硅异质结太阳电池通常由两层半导体材料组成。

其中一层是N型晶体硅，其中掺杂有五价元素（如磷），形成自由电子。

另一层是P型半导体材料，其中掺杂有三价元素（如硼），形成空穴。

当太阳光照射到电池上时，光子可以从太阳光中释放出电子和空穴。

电子和空穴被异质结分离，形成电流。

至于更多的细节，晶体硅异质结太阳电池还有其他的设计和制造方法，包括反射层、透明导电层、防反射涂层等。

这些都有助于提高太阳能电池的光吸收和能量转换效率。

总的来说，晶体硅异质结太阳电池是一种高效、稳定的太阳能电池，可以广泛应用于太阳能发电和太阳能储存系统中。

晶体硅太阳电池制造工艺原理晶体硅太阳电池的制造过程可谓是一场奇妙的科学之旅，真是让人眼花缭乱。

想象一下，阳光洒在大地上，能量在悄悄地流动。

我们要把这些阳光转化为电力，让我们的生活变得更加美好。

听起来是不是很神奇？晶体硅太阳电池就是这个过程的主角，仿佛是一个超级英雄，默默无闻却改变着世界。

今天就来聊聊这个小小电池的制造工艺，轻松有趣，不那么严肃。

咱们得从原料说起。

晶体硅，顾名思义，就是硅材料。

你可能会问，硅是什么？硅就是你手机里、电脑里那种闪闪发光的半导体材料。

它的来源可不少，地壳中硅的含量可是相当丰富，真的是取之不尽，用之不竭。

听起来好像很简单，但制作晶体硅可不是件容易事。

需要把原材料经过高温加热、熔炼，变成高纯度的硅。

这就像你在厨房做菜，火候掌握得当，才能做出一道美味的菜肴。

咱们要把这些高纯度的硅变成晶体。

通常有两种方法，分别是“Czochralski法”和“区熔法”。

这两个名字听起来高大上，其实也就是把硅加热到液态，然后慢慢冷却，让它自己结晶。

这个过程简直像是在看一场魔术表演，硅在温度的变化中，一点一点地形成晶体结构，犹如冰雪在阳光下融化成水，再慢慢结成冰。

晶体的质量和纯度直接关系到电池的效率，所以这个环节马虎不得。

晶体硅被切割成小小的硅片。

想象一下，厚厚的硅锭被切割得像切蛋糕一样，一片一片的，切得整整齐齐。

每一片都像是小小的太阳能接收器，准备好迎接阳光的洗礼。

切割后，硅片会被放入一个特殊的清洗池，彻底洗净，确保没有任何杂质。

这就像你在出门前认真打理自己的形象，确保看起来光鲜亮丽。

之后，硅片要经过一系列的掺杂工艺，这就像是在给电池“调味”。

掺杂就是在硅中加入一些其他的元素，像磷和硼，来改变它的电导性能。

这一步非常重要，因为晶体硅的电池能否高效工作，全靠这一招。

这种“调味”让硅片的电流变得更加流畅，简直就像是给水管疏通，让水流得更顺畅。

硅片就要涂上薄薄的一层抗反射膜，防止阳光反射出去。

听起来简单，但这可是个技术活，涂得太厚了反而不好，太薄了又不够用。

高效晶体硅太阳电池简介（1）PERC电池是澳大利亚新南威尔士大学光伏器件实验室最早研究的高效电池。

它的结构如图2-13a所示，正面采用倒金字塔结构，进行双面钝化，背电极通过一些分离很远的小孔贯穿钝化层与衬底接触，这样制备的电池最高效率可达到23.2％[26]。

由于背电极是通过一些小孔直接和衬底相接触的，所以此处没能实现钝化。

为了尽可能降低此处的载流子复合，所设计的孔间距要远大于衬底的厚度才可。

然而孔间距的增大又使得横向电阻增加（因为载流子要横向长距离传输才能到达此处），从而导致电池的填充因子降低。

另外，在轻掺杂的衬底上实现电极的欧姆接触非常困难，这就限制了高效PERC电池衬底材料只能选用电阻率低于0.5 Ωcm以下的硅材料。

为了进一步改善PERC电池性能，该实验室设想了在电池的背面增加定域掺杂，即在电极与衬底的接触孔处进行浓硼掺杂。

这种想法早已有人提出，但是最大的困难是掺杂工艺的实现，因为当时所采用的固态源进行硼掺杂后载流子寿命会有很大降低。

后来在实验过程中发现采用液态源BBr3进行硼掺杂对硅片的载流子寿命影响较小，并且可以和利用TCA制备钝化层的工艺有很好的匹配。

1990年在PERC结构和工艺的基础上，J.Zhao在电池的背面接触孔处采用了BBr3定域扩散制备出PERL电池，结构如图2.13b所示[27]。

定域掺硼的温度为900 ℃，时间为20 min，随后采用了drive-in step技术（1070 ℃，2 h）。

经过这样处理后背面接触孔处的薄层电阻可降到20 Ω/□以下。

孔间距离也进行了调整，由2 mm缩短为250 µm，大大减少了横向电阻。

如此，在0.5 Ωcm和2 Ωcm的p型硅片上制作的4 cm2的PERL电池的效率可达23-24％，比采用同样硅片制作的PERC电池性能有较大提高。

1993年该课题组对PERL电池进行改善，使其效率提高到24％，1998年再次提高到24.4％，2001年达到24.7％，创造了世界最高记录。

晶硅单结电池-概述说明以及解释1.引言1.1 概述晶硅单结电池是一种基于晶体硅材料制造的太阳能电池，它利用光的能量转化为电能。

晶硅单结电池具有高效转化太阳能的特点，被广泛应用于太阳能发电系统中。

晶硅单结电池的工作原理基于光电效应。

当光线照射到晶硅单结电池的表面时，光子会激发晶体硅中的电子。

这些被激发的电子会从材料中释放出来，并在电场的作用下形成电流。

通过将两个不同掺杂的硅层连接在一起，形成一个p-n结。

当光子通过p-n结时，会产生电子和空穴对，并形成电流。

这样，晶硅单结电池就能将太阳能转化为电能。

制备晶硅单结电池的方法具有一定的复杂性。

首先，需要选择高质量的硅材料作为基底。

然后，通过在硅基底上加热和涂覆一层掺杂层，形成p-n结。

接下来，使用电子束蒸发或物理气相沉积等技术，在硅基底上镀上金属电极，以提供电流的输出通路。

最后，通过对制备好的晶硅单结电池进行分选和封装，保证其性能和稳定性。

晶硅单结电池在太阳能领域具有广泛的应用前景。

它可以作为光伏组件，广泛应用于屋顶太阳能发电系统、太阳能道路照明系统、太阳能灯饰等领域。

由于其高效能转换和长时间稳定工作的特点，晶硅单结电池也被用于航天器、卫星等领域的能源供应。

对于晶硅单结电池的展望，人们正在不断研究改进其制备工艺和提高其转换效率。

还有一些新型太阳能电池技术的出现，如多晶硅电池、钙钛矿太阳能电池等，对晶硅单结电池提出了一些竞争。

然而，晶硅单结电池作为已经商业化和应用广泛的太阳能电池技术，预计仍将持续发展和完善，为人类的清洁能源需求做出更大贡献。

1.2文章结构文章结构部分的内容可以包括以下内容：2. 文章结构本文共分为三个部分，即引言、正文和结论。

2.1 引言部分介绍了本文要讨论的主题——晶硅单结电池，并包含了概述、文章结构和目的三个小节。

2.2 正文部分着重介绍了晶硅单结电池的原理和制备方法，通过对其原理进行深入剖析和对制备方法进行介绍，使读者对晶硅单结电池有一个全面的了解。

晶体硅太阳能电池结构及原理1.衬底层：通常采用硅衬底，它是一个薄而坚固的基底，用于支撑整个电池。

2.P-N结：位于衬底层上方的是一个P-N结，它由P型硅层和N型硅层组成。

P型硅层向上注入杂质，使之成为P型半导体，N型硅层向下注入杂质，使之成为N型半导体。

P-N结的形成是通过在硅层中引入不同杂质原子，使得两侧形成不同的杂质浓度，从而形成P-N结。

3.金属网格：位于P型硅层和N型硅层之间的金属网格，通常采用铝作为材料。

金属网格的作用是收集通过P-N结产生的电子和空穴。

4.导电层：覆盖在金属网格上方的是导电层，它通常由透明的氧化锡或氧化铟锡薄膜组成，用于将电流导出。

5.防反射层：位于导电层上方的是防反射层，它通常由二氧化硅薄膜或其他适当的材料制成，用于提高光的吸收效率。

1.吸收光能：当光线照射到晶体硅太阳能电池上时，大部分光线将被引导进入P-N结内部，与P型硅层和N型硅层的杂质原子相互作用。

光能会使杂质原子中的电子被激发，跃迁到更高的能级上，形成自由电子和自由空穴。

2.分离电荷：自由电子和自由空穴会在P-N结内部被分离出来。

由于P型硅层中的杂质原子的排列方式，自由电子将被吸引到N型硅层，并向金属网格中流动，而自由空穴则被吸引到P型硅层，并向另一面流动。

3.电流输出：自由电子和自由空穴的运动形成了电流，这个电流可以通过金属网格和导电层导出。

通过在金属网格和导电层上连接线路，可以将电流输出到外部设备或储存电池中。

总之，晶体硅太阳能电池利用光的能量将其转化为电能。

通过P-N结的形成和光的吸收、电子和空穴的分离，最终形成电流输出。

这种电池结构简单、稳定，且具有较高的转化效率，因此被广泛应用于太阳能发电系统中。

硅光电池原理硅光电池是利用半导体材料的光电转换原理制成的太阳能电池，其主要成分是纯度高达99.999%的硅晶体。

硅晶体在受到光照下会产生能量传导的效应，从而转换为电流输出。

硅光电池的结构由p型和n型硅组成的p-n结构的太阳能电池。

p型硅和n型硅的本征半导体浓度不同，故在两种材料接触的地方形成一个pn结。

在这个结点区域中，p区的材料富余正离子，n区的材料富余负离子。

当硅光电池受到光照后，光子的能量会使得硅中的电子受激发而离开原来的位置，从而产生了电子空穴对。

在p-n结区域，受光子激发的电子在电场力的作用下会向n型硅离开p-n结，空穴反之。

这样，p-n结上面的电子和空穴的流动形成了一个电池的正负极，产生了电流和电压输出。

这种构成的太阳能电池是硅太阳能电池。

硅光电池中的输出功率密度是指在单位面积上输出电能的能量。

这个值可以通过将硅光电池的输出电压和输出电流相乘来获得。

硅光电池的输出功率密度与光电转换效率和太阳能电池的面积有关。

提高硅光电池的输出功率密度需要提高其光电转换效率或扩大太阳能电池的面积。

硅光电池是利用半导体材料的光电转换原理制成的太阳能电池。

硅光电池的机理是通过在p-n结区域中产生电子-空穴对，使得硅太阳能电池可以产生电流和电压输出。

硅光电池的光电转换效率和输出功率密度是两个关键性能指标，这些指标取决于许多因素，包括光照强度，温度和制造工艺等。

硅光电池是当前最为广泛应用的太阳能电池，其广泛应用是因为硅材料的独特性能。

硅材料的晶体结构为直接半导体，具有很好的光谱响应特性，同时还具有优良的电特性和化学稳定性。

与其他太阳能电池相比，硅光电池有许多优势，包括成本低廉、长期稳定性好、可靠性高以及容易大规模生产等。

硅光电池是目前最主要的太阳能电池之一，已经在许多国家和地区被广泛应用于太阳能发电场、太阳能家电和太阳能充电器等领域。

硅光电池的性能因素主要包括硅材料的质量、太阳辐射、温度、制造工艺和光谱响应等因素。

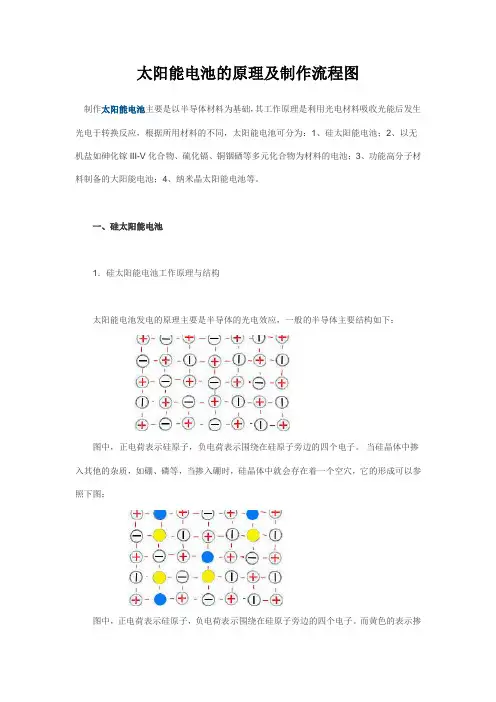

太阳能电池的原理及制作流程图制作太阳能电池主要是以半导体材料为基础，其工作原理是利用光电材料吸收光能后发生光电于转换反应，根据所用材料的不同，太阳能电池可分为：1、硅太阳能电池；2、以无机盐如砷化镓III-V化合物、硫化镉、铜铟硒等多元化合物为材料的电池；3、功能高分子材料制备的大阳能电池；4、纳米晶太阳能电池等。

一、硅太阳能电池1．硅太阳能电池工作原理与结构太阳能电池发电的原理主要是半导体的光电效应，一般的半导体主要结构如下：图中，正电荷表示硅原子，负电荷表示围绕在硅原子旁边的四个电子。

当硅晶体中掺入其他的杂质，如硼、磷等，当掺入硼时，硅晶体中就会存在着一个空穴，它的形成可以参照下图：图中，正电荷表示硅原子，负电荷表示围绕在硅原子旁边的四个电子。

而黄色的表示掺入的硼原子，因为硼原子周围只有3个电子，所以就会产生入图所示的蓝色的空穴，这个空穴因为没有电子而变得很不稳定，容易吸收电子而中和，形成P（positive）型半导体。

同样，掺入磷原子以后，因为磷原子有五个电子，所以就会有一个电子变得非常活跃，形成N （negative）型半导体。

黄色的为磷原子核，红色的为多余的电子。

如下图。

N型半导体中含有较多的空穴，而P型半导体中含有较多的电子，这样，当P型和N 型半导体结合在一起时，就会在接触面形成电势差，这就是PN结。

当P型和N型半导体结合在一起时，在两种半导体的交界面区域里会形成一个特殊的薄层)，界面的P型一侧带负电，N型一侧带正电。

这是由于P型半导体多空穴，N型半导体多自由电子，出现了浓度差。

N区的电子会扩散到P区，P区的空穴会扩散到N区，一旦扩散就形成了一个由N指向P的“内电场”，从而阻止扩散进行。

达到平衡后，就形成了这样一个特殊的薄层形成电势差，这就是PN结。

当晶片受光后，PN结中，N型半导体的空穴往P型区移动，而P型区中的电子往N 型区移动，从而形成从N型区到P型区的电流。

然后在PN结中形成电势差，这就形成了电源。

硅基太阳能电池原理及其研究【硅基太阳能电池原理及其研究】太阳能光伏技术是一种可再生新能源技术，近年来受到了广泛的关注。

硅基太阳能电池是当前最常见的光伏电池，本文将介绍硅基太阳能电池的原理和研究现状。

一、硅基太阳能电池原理太阳能光伏电池是利用半导体材料对光的吸收来产生一定规模的电流和电压的一种能够将光能直接转换成电能的设备。

而硅基太阳能电池是最常用的太阳能光伏电池。

硅基太阳能电池是由一系列的p型和n型硅晶体组成。

硅晶体的原子结构是由一个核心的硅原子和四个周围的电子构成的。

当硅晶体中有掺杂材料时，它会改变硅晶体的电属性。

p型硅晶体是通过在硅晶体中掺入三价元素如铝、硼等来制成的，存在空穴电子以及正离子。

n型硅晶体是通过在硅晶体中掺入五价元素如砷、锑等来制成的，存在自由电子和负离子。

在硅基太阳能电池中，n型硅晶体和p型硅晶体交界处形成了一个p-n结，也被称为太阳能电池的“主压电部件”。

当光线照射在p-n结上时，光子会将它们的能量传递给p-n结内的电子，并将它们从半导体中释放出来。

这些电子随后将通过外部电路流回另一侧的p-n结。

这个过程中，p-n结上的电子受到反向压力，电流从而流向电路的另一面。

这就是硅基太阳能电池产生电能的基本过程。

二、硅基太阳能电池的研究现状硅基太阳能电池已经被商业化应用了近半个世纪。

随着人们对于太阳能电池技术的日益了解，硅基太阳能电池的效率也在不断提高。

按照国家太阳能光伏发电的计划，中国在未来的十年中将会在光伏装备的制造、材料生产和电池生产等领域重点发力，力争在硅基太阳能电池研究上更多地实现科技突破。

而在硅基太阳能电池的研究上，人们一直在探索提高其效率的方法。

在这些方法中，一种使用背表面反射技术来减少损失的技术已经被广泛应用。

除此之外，还有类似于多级结构、纳米粒子等方案也被逐步运用到硅基太阳能电池的研究当中。

其中多级结构和量子点等技术可以来增加硅基太阳能电池中对光线的吸收，而纳米结构材料可以有效提高硅基太阳能电池中的电荷转移效率，使得太阳能电池可以产生更高的能量输出。

硅太阳能电池原理硅太阳能电池是一种将太阳能转化为电能的装置，其原理是利用光电效应将太阳光转化为电能。

在硅太阳能电池中，硅是最常用的材料，因为它具有良好的光电特性和稳定性。

本文将介绍硅太阳能电池的原理和工作过程。

硅太阳能电池的原理基于光电效应，即当光线照射到硅片上时，光子能量被硅原子吸收并激发其电子，使得电子跃迁至导带，同时在原子中留下一个空穴。

这样就形成了电子-空穴对。

当外加电场时，电子和空穴会被分离，电子向一侧流动，而空穴向另一侧流动，从而产生电流。

这就是硅太阳能电池的基本原理。

硅太阳能电池通常由P型硅和N型硅组成。

P型硅中掺杂了少量的三价元素，如硼，使得P型硅带正电荷；N型硅中掺杂了少量的五价元素，如磷，使得N型硅带负电荷。

当P型硅和N型硅通过P-N结连接在一起时，形成了一个电场。

当光子照射到P-N结上时，就会产生光生电子-空穴对，并且在电场的作用下，电子和空穴会被分离，从而产生电流。

硅太阳能电池的工作过程可以分为光生电荷的产生、电荷的分离和电流的输出三个步骤。

首先，当太阳光照射到硅太阳能电池上时，光子被硅原子吸收，激发出电子-空穴对；其次，电子和空穴在电场的作用下被分离，电子向N型硅流动，而空穴向P型硅流动；最后，电子和空穴在外部电路中形成电流，从而驱动电子器件工作。

硅太阳能电池的效率取决于光生电子-空穴对的产生和电荷的分离效率。

为了提高硅太阳能电池的效率，可以采用多晶硅、单晶硅、非晶硅等不同的硅材料，以及表面纳米结构、光子晶体结构等提高光吸收效率的技术。

此外，还可以通过优化P-N结的设计、改进电荷传输和收集机制等手段来提高硅太阳能电池的效率。

总的来说，硅太阳能电池利用光电效应将太阳能转化为电能，其原理是基于P-N结的光生电子-空穴对的产生和电荷的分离。

硅太阳能电池的工作过程包括光生电荷的产生、电荷的分离和电流的输出。

为了提高硅太阳能电池的效率，可以采用不同的硅材料和优化设计，以及改进光吸收和电荷传输机制。

新型晶硅太阳能电池、薄膜太阳能电池-概述说明以及解释1.引言1.1 概述晶硅太阳能电池和薄膜太阳能电池是目前研究和应用最广泛的两种太阳能电池技术。

随着对可再生能源需求的日益增长，这两种太阳能电池的研究和发展在近年来获得了巨大的关注。

晶硅太阳能电池是一种基于单晶硅或多晶硅材料制造的太阳能电池。

其工作原理是利用太阳光照射在硅材料上时会产生光生电流，进而转化为电能。

晶硅太阳能电池具有高转换效率、较长的寿命和良好的稳定性等特点，适用于各种规模的太阳能发电系统，从小型家庭系统到大型商业系统。

而薄膜太阳能电池是一种利用非晶态硅、铜铟镓硫等材料制造的太阳能电池。

相比于晶硅太阳能电池，薄膜太阳能电池可以实现更低的制作成本和更高的柔韧性。

薄膜太阳能电池通常采用卷曲或可弯折的材料制成，可以应用于建筑物外墙、屋顶和其他曲面。

此外，薄膜太阳能电池还具有吸收弱光、高温环境下的较好表现等优势。

研究新型晶硅太阳能电池和薄膜太阳能电池的目的是为了进一步提高太阳能电池的效率、降低制造成本以及拓展其在各个领域的应用。

本文将从工作原理、特点和优势以及应用前景等方面对新型晶硅太阳能电池和薄膜太阳能电池进行详细介绍，并最后对其重要性进行总结以及展望未来的发展方向。

通过深入了解这两种太阳能电池技术，可以为太阳能行业的发展提供有价值的参考。

1.2 文章结构本文将详细介绍新型晶硅太阳能电池和薄膜太阳能电池两种不同类型的太阳能电池。

首先，引言部分将提供对整篇文章的概述，包括对这两种太阳能电池的介绍以及它们的应用前景。

接下来，本文将分别介绍新型晶硅太阳能电池和薄膜太阳能电池的工作原理、特点和优势。

在工作原理部分，将详细解释这两种太阳能电池的工作机制，包括光电转换和能量输出过程。

特点和优势部分将重点介绍新型晶硅太阳能电池和薄膜太阳能电池相比传统太阳能电池的优势和特点，比如转换效率的提高、制造成本的降低等。

在应用前景部分，将探讨这两种太阳能电池在未来的潜在应用领域，比如建筑一体化、电动汽车等。

太阳能电池板的工作原理
太阳能电池板的工作原理，主要由以下几个步骤组成：
1. 光吸收：太阳能电池板表面的硅晶体能够吸收太阳光中的光子能量。

2. 光电效应：吸收的光子能量使得硅晶体中的原子发生电子激发，将一些价带中的原子从价带跃迁到导带，形成自由电子-
空穴对。

3. 电子漂移：自由电子和空穴在电场的作用下开始漂移，向电池板的两端分别聚集。

4. 电流输出：正、负电荷的聚集形成电势差，产生电流。

电流通过导线输出，供应电力使用。

总结起来，太阳能电池板的工作原理是通过光吸收、光电效应、电子漂移以及电势差的形成，将阳光中的光能转化为电能。

硅太阳能电池高级原理与实践硅太阳能电池是一种利用光能转化为电能的器件。

它能够将太阳光转换为电能，广泛应用于太阳能发电、太阳能照明等领域。

在本文中，将介绍硅太阳能电池的高级原理和实践，包括硅太阳能电池的工作原理、材料的选择、制备工艺、性能测试等内容。

硅太阳能电池主要由P型硅和N型硅组成。

P型硅含有少量的杂质，使其呈正电荷状态；N型硅含有大量的杂质，使其呈负电荷状态。

在太阳光照射下，光子被硅材料吸收后，会激发P型硅、N型硅的电子，从而产生电势差。

这种电势差称为光生电势，是硅太阳能电池产生电能的基础。

当硅太阳能电池被外加电路连接时，由于硅材料的PN结，电子会向P区移动，空穴会向N区移动，从而形成电流。

硅太阳能电池的输出电压与电池数量、电池面积、太阳辐照度等因素有关。

二、材料的选择硅太阳能电池的关键材料是硅。

硅是一种硬且脆的晶体，具有良好的导电性和光电性能。

硅太阳能电池的制备材料主要有单晶硅、多晶硅和非晶硅。

单晶硅具有晶体结构完整、杂质含量低等优点，制备难度较大，成本也比较高。

多晶硅材料中晶粒尺寸不同，不同晶粒的电子运动速度不同，可能会导致电子复合，从而影响效率。

非晶硅的杂质含量较高，但合成简单，成本较低。

三、制备工艺硅太阳能电池的制备过程包括硅片切割、钝化、金属化、渲染等工艺。

其中，钝化和金属化是关键步骤。

钝化是对硅片表面进行处理，使其形成一层致密的氧化层。

这一处理可以保护硅片表面免受外界的污染和损伤，并降低电子回流、电容效应等现象的影响。

金属化是在硅片表面涂上导电金属，形成电极，以便将其与外部电路连接。

通常使用的材料是铝、铜等高电导率材料。

渲染过程将P型硅和N型硅组合在一起，形成PN结。

硅太阳能电池经过渲染后，需要进行热处理，以消除内部应力和硅材料的缺陷。

四、性能测试硅太阳能电池的性能测试主要包括转换效率、开路电压、短路电流、填充因子等参数的测试。

转换效率是指太阳能电池从太阳光中转化为电能的比率，是衡量太阳能电池性能的关键指标。
