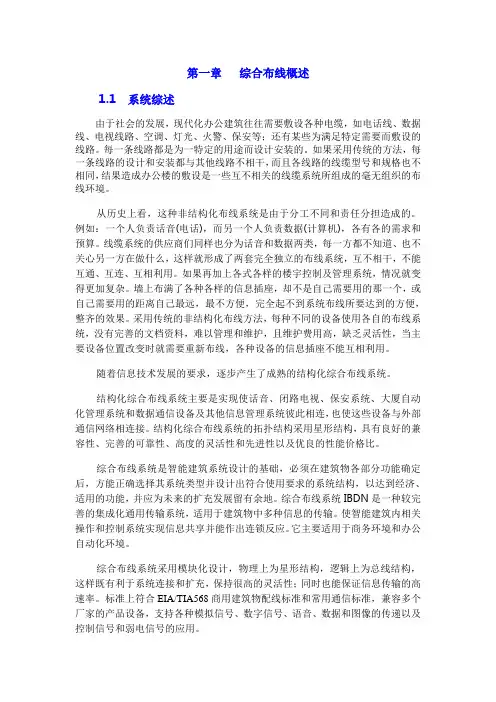

第一章综合布线概述1.1 系统综述由于社会的发展，现代化办公建筑往往需要敷设各种电缆，如电话线、数据线、电视线路、空调、灯光、火警、保安等；还有某些为满足特定需要而敷设的线路。
每一条线路都是为一特定的用途而设计安装的。
如果采用传统的方法，每一条线路的设计和安装都与其他线路不相干，而且各线路的线缆型号和规格也不相同，结果造成办公楼的敷设是一些互不相关的线缆系统所组成的毫无组织的布线环境。
从历史上看，这种非结构化布线系统是由于分工不同和责任分担造成的。
例如：一个人负责话音(电话)，而另一个人负责数据(计算机)，各有各的需求和预算。
线缆系统的供应商们同样也分为话音和数据两类，每一方都不知道、也不关心另一方在做什么，这样就形成了两套完全独立的布线系统，互不相干，不能互通、互连、互相利用。
如果再加上各式各样的楼宇控制及管理系统，情况就变得更加复杂。
墙上布满了各种各样的信息插座，却不是自己需要用的那一个，或自己需要用的距离自己最远，最不方便，完全起不到系统布线所要达到的方便，整齐的效果。
采用传统的非结构化布线方法，每种不同的设备使用各自的布线系统，没有完善的文档资料，难以管理和维护，且维护费用高，缺乏灵活性，当主要设备位置改变时就需要重新布线，各种设备的信息插座不能互相利用。
随着信息技术发展的要求，逐步产生了成熟的结构化综合布线系统。
结构化综合布线系统主要是实现使话音、闭路电视、保安系统、大厦自动化管理系统和数据通信设备及其他信息管理系统彼此相连，也使这些设备与外部通信网络相连接。
结构化综合布线系统的拓扑结构采用星形结构，具有良好的兼容性、完善的可靠性、高度的灵活性和先进性以及优良的性能价格比。
综合布线系统是智能建筑系统设计的基础，必须在建筑物各部分功能确定后，方能正确选择其系统类型并设计出符合使用要求的系统结构，以达到经济、适用的功能，并应为未来的扩充发展留有余地。
综合布线系统IBDN是一种较完善的集成化通用传输系统，适用于建筑物中多种信息的传输。

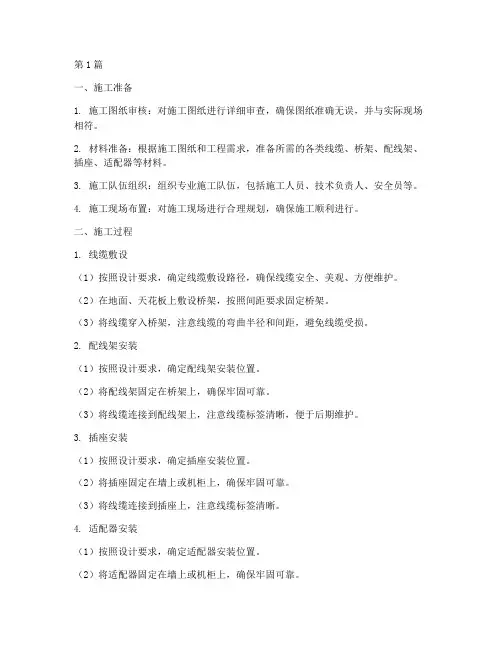

第1篇一、施工准备1. 施工图纸审核：对施工图纸进行详细审查，确保图纸准确无误，并与实际现场相符。
2. 材料准备：根据施工图纸和工程需求，准备所需的各类线缆、桥架、配线架、插座、适配器等材料。
3. 施工队伍组织：组织专业施工队伍，包括施工人员、技术负责人、安全员等。
4. 施工现场布置：对施工现场进行合理规划，确保施工顺利进行。
二、施工过程1. 线缆敷设（1）按照设计要求，确定线缆敷设路径，确保线缆安全、美观、方便维护。
（2）在地面、天花板上敷设桥架，按照间距要求固定桥架。
（3）将线缆穿入桥架，注意线缆的弯曲半径和间距，避免线缆受损。
2. 配线架安装（1）按照设计要求，确定配线架安装位置。
（2）将配线架固定在桥架上，确保牢固可靠。
（3）将线缆连接到配线架上，注意线缆标签清晰，便于后期维护。
3. 插座安装（1）按照设计要求，确定插座安装位置。
（2）将插座固定在墙上或机柜上，确保牢固可靠。
（3）将线缆连接到插座上，注意线缆标签清晰。
4. 适配器安装（1）按照设计要求，确定适配器安装位置。
（2）将适配器固定在墙上或机柜上，确保牢固可靠。
（3）将线缆连接到适配器上，注意线缆标签清晰。
5. 系统测试（1）按照设计要求，对综合布线系统进行测试，包括线缆连通性、信号强度、传输速率等。
（2）检查系统是否存在故障，及时修复。
三、施工验收1. 施工完毕后，对施工现场进行清理，确保干净整洁。
2. 组织验收小组，对综合布线系统进行验收，确保系统符合设计要求。
3. 验收合格后，进行系统调试，确保设备正常运行。
4. 向用户交付使用，并提供相关技术支持。
总之，机房综合布线工程施工是一项重要且复杂的任务，需要严格遵循设计要求，确保施工质量。
在施工过程中，要加强安全管理，防止安全事故发生。
同时，要注重施工进度，确保项目按时完成。
第2篇一、施工准备1. 设计方案：根据机房的需求，制定详细的设计方案，包括布线方式、线缆类型、设备配置等。

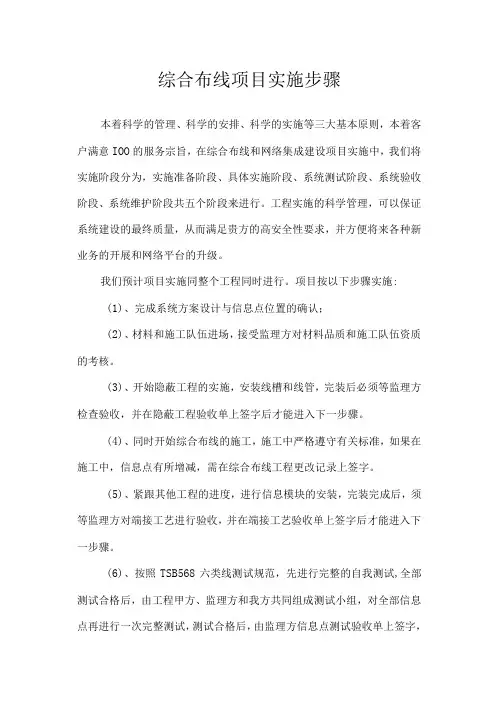

综合布线项目实施步骤
本着科学的管理、科学的安排、科学的实施等三大基本原则，本着客户满意IOO的服务宗旨，在综合布线和网络集成建设项目实施中，我们将实施阶段分为，实施准备阶段、具体实施阶段、系统测试阶段、系统验收阶段、系统维护阶段共五个阶段来进行。
工程实施的科学管理，可以保证系统建设的最终质量，从而满足贵方的高安全性要求，并方便将来各种新业务的开展和网络平台的升级。
我们预计项目实施同整个工程同时进行。
项目按以下步骤实施:
(1)、完成系统方案设计与信息点位置的确认；
(2)、材料和施工队伍进场，接受监理方对材料品质和施工队伍资质的考核。
(3)、开始隐蔽工程的实施，安装线槽和线管，完装后必须等监理方检查验收，并在隐蔽工程验收单上签字后才能进入下一步骤。
(4)、同时开始综合布线的施工，施工中严格遵守有关标准，如果在施工中，信息点有所增减，需在综合布线工程更改记录上签字。
(5)、紧跟其他工程的进度，进行信息模块的安装，完装完成后，须等监理方对端接工艺进行验收，并在端接工艺验收单上签字后才能进入下一步骤。
(6)、按照TSB568六类线测试规范，先进行完整的自我测试,全部测试合格后，由工程甲方、监理方和我方共同组成测试小组，对全部信息点再进行一次完整测试，测试合格后，由监理方信息点测试验收单上签字，
综合布线工程至此竣工，进入下一步的设备调试和试运行。
(7)、设备调试
(8)、系统试运行
(9)、系统试运行五个工作日后，提交验收报告，详细验收步骤。
综合布线系统1)系统施工步骤2)系统施工方法及工艺A.信息插座的端接➢信息插座应牢靠地安装在平坦的地方，外面有盖板。
安装在活动地板或地面上的信息插座应固定在接线盒内。
插座面板有直立和水平等形式，接线盒有开启口，应可防尘。
安装在墙体上的插座应高出地面30cm，若地面采用活动地板，应加上活动地板内的净高尺寸。
固定螺钉需拧紧，不应有松动现象。
信息插座应有标签，以颜色、图形、文字表示所接终端设备的类型。
➢信息插座坚固，有标签，以颜色、图形、文字表示终端设备的类型。
接线时注意接线方式，根据不同的终端设备接线有不同标准接线方式，接线要符合设计图纸要求。
B.信息模块的端接➢信息插座分为单孔和双孔，每孔都有一个8位/8路插针。
这种插座的高性能、小尺寸及模块化特点，为设计综合布线提供了便利。
它采用了标明多种不同颜色电缆所连接的终端，保证了快速、准确的安装。
信息模块的端接过程如下：(1)从信息插座底盒孔中将双绞电缆拉出约20～30cm；(2)用环切器或斜口钳从双绞电缆剥除10cm的外护套；(3)取出信息模块，根据模块的色标分别把双绞线的4对线缆压到合适的插槽中；(4)使用打线工具把线缆压入插槽中，并切断伸出的余缆；(5)将制作好的信息模块扣入信息面板，注意模块的上下方向；(6)将装有信息模块的面板放到墙上，用螺钉固定在底盒上；(7)为信息插座标上标签，标明所接终端的类型和序号。
信息插座的端接方法如下页图所示：C.双绞线线缆布放线缆布放的一般要求如下：➢线缆布放前应核对其规格、程式、路由及位置是否与设计规定相符合；➢布放的线缆应平直，不得产生扭绞、打圈等现象，不应受到外力挤压和损伤；➢在布放前，线缆两端应贴有标签，标明起始和终端位置以及信息点的标号，标签书写应清晰、端正和正确；➢信号电缆、电源线、双绞线缆、光缆及建筑物内其他弱电线缆应分离布放。
➢布放线缆应有冗余。
在二级交接间、设备间，双绞电缆预留长度一般为3～6m，工作区为0.3～0.6m，有特殊要求的应按设计要求预留。
第1篇一、施工准备阶段1. 现场勘查：对施工场地进行详细的勘查，了解建筑结构、空间布局、设备分布等情况，为后续施工提供依据。
2. 设计审查：审查综合布线设计方案，确保其符合国家相关标准和规范，满足实际需求。
3. 材料设备准备：根据设计要求，准备所需的布线材料、设备、工具等，如双绞线、光纤、配线架、连接器、插座、适配器、测试仪等。
4. 人员组织：组建施工队伍，明确各工种人员职责，确保施工顺利进行。
二、施工阶段1. 工作区布线：按照设计要求，进行工作区布线，包括信息点安装、线缆敷设、线槽、桥架安装等。
2. 配线子系统布线：敷设水平线缆，连接楼层配线架和楼层设备，确保线缆长度、质量符合要求。
3. 干线子系统布线：敷设垂直线缆，连接楼层配线架和设备间，确保线缆长度、质量符合要求。
4. 建筑群子系统布线：根据实际需求，敷设建筑群内部及与外部网络的连接线缆，确保线缆质量、长度符合要求。
5. 设备间布线：安装设备间内的配线架、机柜、电源等设备，敷设相关线缆，确保设备间布线合理、安全。
6. 线缆测试：对敷设完成的线缆进行测试，确保其性能符合设计要求。
7. 系统调试：对综合布线系统进行调试，确保各设备、线缆正常运行。
三、施工验收阶段1. 施工验收：按照国家相关标准和规范，对施工质量进行验收，包括材料、设备、施工工艺等方面。
2. 系统测试：对综合布线系统进行测试，确保其性能、稳定性符合设计要求。
3. 文档编制：整理施工过程中产生的各类文档，包括设计文件、施工记录、测试报告等。
4. 系统交付：将综合布线系统交付给用户，并提供必要的培训和售后服务。
四、后期维护阶段1. 定期检查：对综合布线系统进行定期检查，确保其正常运行。
2. 故障处理：发现故障时，及时进行修复，确保系统稳定运行。
3. 更新升级：根据用户需求，对系统进行升级和扩展，提高系统性能。
总之，综合布线工程施工是一项复杂的系统工程，需要严格按照规范、标准进行操作。
第1篇一、适用范围本规程适用于本单位的综合布线系统，包括工作区、配线子系统、干线子系统、建筑群子系统、设备间、进线间与管理等部分。
二、操作前的准备1. 熟悉综合布线系统的设计图纸，了解各部分的功能和布局。
2. 准备必要的施工工具和材料，如线缆、信息模块、配线架、机柜等。
3. 检查施工环境，确保施工安全。
4. 了解相关规范和标准，如《综合布线系统工程设计规范》等。
三、施工操作规程1. 工作区施工（1）根据设计图纸，确定信息插座的数量和位置。
（2）在墙面上钻孔，安装信息模块。
（3）将线缆从信息模块引出，连接到配线架。
（4）在信息模块上做好标识，便于日后维护。
2. 配线子系统施工（1）根据设计图纸，确定配线架的位置和数量。
（2）安装配线架，将线缆从信息模块引出，连接到配线架。
（3）在配线架上做好标识，便于日后维护。
3. 干线子系统施工（1）根据设计图纸，确定干线线缆的走向和路由。
（2）在楼板或墙壁上钻孔，将干线线缆穿入孔中。
（3）将干线线缆连接到设备间的配线架上。
4. 建筑群子系统施工（1）根据设计图纸，确定建筑群线缆的走向和路由。
（2）在地下或架空线路上敷设建筑群线缆。
（3）将建筑群线缆连接到设备间的配线架上。
5. 设备间、进线间与管理施工（1）根据设计图纸，确定设备间、进线间与管理的位置和布局。
（2）安装机柜、配线架等设备。
（3）将线缆从配线架引出，连接到设备。
（4）在设备上做好标识，便于日后维护。
四、测试与验收1. 测试方法（1）采用12点测试仪进行测试。
（2）测试通断情况，确保线缆连接正常。
（3）打印详细的测试报告。
2. 验收标准（1）符合设计图纸和规范要求。
（2）线缆连接牢固，无松动现象。
（3）标识清晰，便于维护。
（4）测试报告符合要求。
五、注意事项1. 施工过程中，严格遵守安全操作规程，确保施工安全。
2. 线缆敷设时，注意线缆的弯曲半径，避免损坏线缆。
3. 施工过程中，做好线缆的标识，便于日后维护。

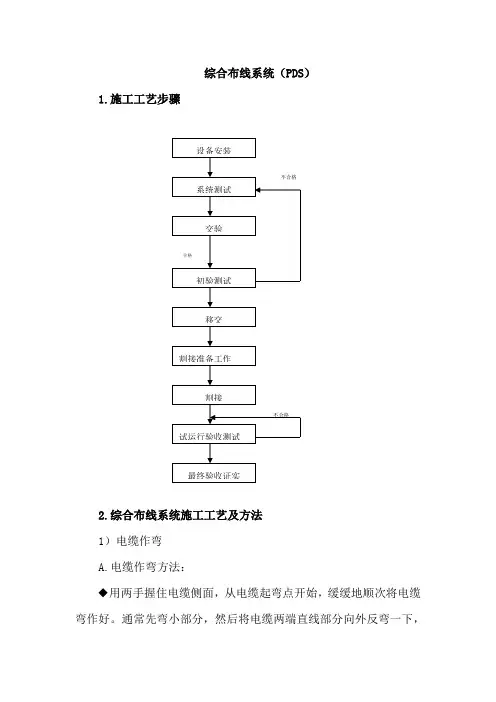

综合布线系统（PDS）1.施工工艺步骤2.综合布线系统施工工艺及方法1）电缆作弯A.电缆作弯方法：◆用两手握住电缆侧面，从电缆起弯点开始，缓缓地顺次将电缆弯作好。
通常先弯小部分，然后将电缆两端直线部分向外反弯一下，以防电缆在绑好后变形。
◆成堆电缆作弯，应采取电缆枕头（木模），这么既确保质量，也便于施工。
◆电缆弯好后，可用废芯线将电缆临时绑好；但不可用裸铜线捆绑，以免勒伤电缆外皮。
◆作弯时，应尽可能一次弯作好。
要避免一再修改而致使电缆芯线绝缘受损，而且一再修改民更不易达成作弯要求。
◆作弯时，应数次从上下左右前后各个侧面观察作弯质量，立即纠正不妥之处。
尤其在绑最初几根电缆时，因电缆较少，轻易变形，更应注意。
B.机架电缆作弯作法：◆机架电缆下线，最好在一处下线。
电缆较多时，可考虑两处下线。
◆已绑好电缆，需将线把和作成端端子板对齐，用废芯线将电缆捆在电缆支铁上。
◆先弯好最里面一条电缆（即离机架最近一条电缆），并把它绑在列走道横铁上，再依次作弯其它电缆。
机架电缆下弯弧度应一致，作弯时可利用作弯模板比量。
C.大走道上下电缆弯作法：◆电缆在直走道上绑至距作弯1～2根横铁时，须先将电缆弯作好后再继续绑下去，不应将电缆绑到起弯点时才开始作弯。
◆先按要求位置作好第一条电缆弯，并以此为准作其它各条电缆弯。
◆靠近电缆弯1～2根横铁，应绑得稍紧部分。
在每层转变处不宜压得过紧，以免电缆弯将被压拓下来，致使电缆弯不成型。
D.捆绑电缆注意事项：◆捆绑电缆前应检验查对每根电缆起始部位、路由和站电缆截面图位置是否符合设计，而且设计预留空位不得遗漏。
◆捆绑电缆可依据不一样情况采取单根捆绑法或成组捆绑法。
◆电缆通常应在一组放完后一次捆绑；电缆条数较多时，可分几次捆绑，每次不超出20～25条，布放好一部份即可捆绑一部份。
如电缆堆需凑齐一组方能捆绑时，应将电缆用临时扎线捆扎成形。
E.捆绑电缆：◆捆绑电缆前，通常先从配线架一端开始整理，将电缆位置对准，危重在支铁上作临时捆绑，经检验两端留长全部能满足成端需要后，即可正式捆绑。

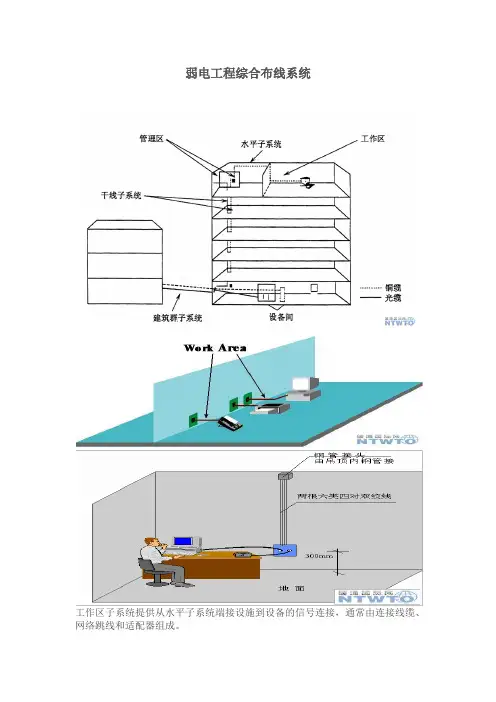

弱电工程综合布线系统工作区子系统提供从水平子系统端接设施到设备的信号连接，通常由连接线缆、网络跳线和适配器组成。
水平子系统提供楼层配间至用户工作区的通信干线和端接设施。
水平主干线通常使用屏蔽双绞线(STP)和非屏蔽双绞线（UTP），也可以根据需要选择光缆。
端接设施主要是相应通信设备和线路连接插座。
管理区子系统管理区也称为管理子系统。
在结构化布线系统中,管理子系统是垂直子系统和水平子系统的连接管理系统，由通信线路互连设施和设备组成，通常设置在楼层配线间内,包括光纤、双绞线配线架、跳线(有快接式跳线和简易跳线之分）垂直干线子系统（干线子系统）通常为大对数铜缆或多芯光缆，安装在建筑物的弱电竖井内垂直主干子系统示意图设备间子系统设备间为安装电信设备和计算机网络设备，以及建筑物配线设备,进行网络管理的场所。
对于综合布线工程设计，设备间主要安装建筑物配线设备（BD）。
语音通信设备、计算机网络设备、引入设备等可装在一起。
建筑群子系统campus subsystem由配线设备、建筑物之间的干线电缆或光缆，跳线等组成.在实际应用中仅仅语音和计算机网络系统采用综合布线系统的原因：（1）系统成本原因(2)带宽原因（3）行业限制(4）不需要很高的灵活性设计标准及设计规范：•GB50311-2007 综合布线系统工程设计规范•GB 50312-2007 综合布线工程验收规范5。
2。
2 综合布线系统结构5.2。
3 综合布线的网络结构5。
2。
4 综合布线系统的设备配置设备配置主要是指各种主配线架(CD或BD)、楼层配线架、布线子系统、传输媒质和通信引出端(即信息插座)、交换机等的实际配置需求主干线路连接方式均采用星型网络拓朴结构，要求整个布线系统的主干电缆或光缆的交接次数一般不应超过两次有FD-BD和FD-BD-CD两种基本设备配置系统结构，但在实际工程中，往往会灵活的设备配置。
综合布线的设备配置1 建筑物标准FD-BD结构2 建筑物FD/BD结构3 建筑物FD—BD共用楼层配线间结构4 建筑群FD-BD—CD结构5。

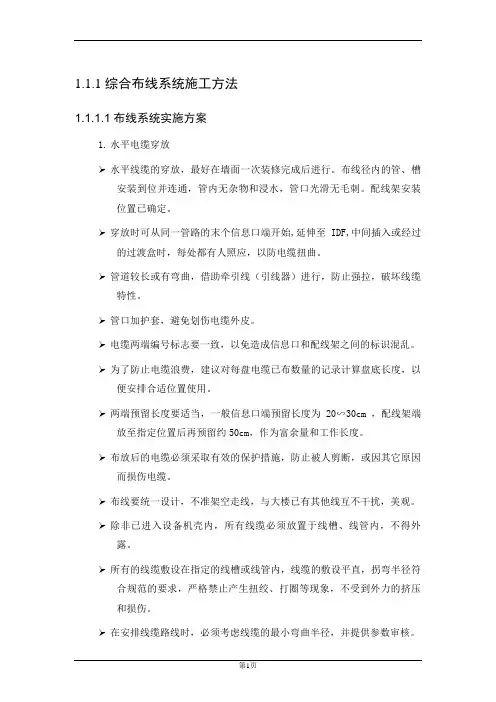

1.1.1 综合布线系统施工方法1.1.1.1 布线系统实施方案1.水平电缆穿放➢水平线缆的穿放，最好在墙面一次装修完成后进行。
布线径内的管、槽安装到位并连通，管内无杂物和浸水，管口光滑无毛刺。
配线架安装位置已确定。
➢穿放时可从同一管路的末个信息口端开始,延伸至IDF,中间插入或经过的过渡盒时，每处都有人照应，以防电缆扭曲。
➢管道较长或有弯曲，借助牵引线（引线器）进行，防止强拉，破坏线缆特性。
➢管口加护套，避免划伤电缆外皮。
➢电缆两端编号标志要一致，以免造成信息口和配线架之间的标识混乱。
➢为了防止电缆浪费，建议对每盘电缆已布数量的记录计算盘底长度，以便安排合适位置使用。
➢两端预留长度要适当，一般信息口端预留长度为20∽30cm ，配线架端放至指定位置后再预留约50cm，作为富余量和工作长度。
➢布放后的电缆必须采取有效的保护措施，防止被人剪断，或因其它原因而损伤电缆。
➢布线要统一设计，不准架空走线，与大楼已有其他线互不干扰，美观。
➢除非已进入设备机壳内，所有线缆必须放置于线槽、线管内，不得外露。
➢所有的线缆敷设在指定的线槽或线管内，线缆的敷设平直，拐弯半径符合规范的要求，严格禁止产生扭绞、打圈等现象，不受到外力的挤压和损伤。
➢在安排线缆路线时，必须考虑线缆的最小弯曲半径，并提供参数审核。
➢敷设多条电缆的位置用扎线带绑扎，并做出标识，扎线带保持相间距，线缆扎线带的绑扎不能太紧以免影响线缆的使用。
➢线缆布放时长度有冗余，至少留有三次维修长度。
在前端设备安装位置、设备间的铜缆的预留长度一般为2米至3米，光缆的设备端预留长度为3米至4米。
有特殊要求的按设计要求预留长度。
2.缆线端接（卡接）缆线卡接系在配线架上和信息模块上进行，具体操作详见《安装维护手册》，在工艺方面注意以下几点：➢剥除电缆外护套时，剥除长度要合适，使用切刀不可用力过度，以防损伤内导线。
➢配线时，注意线对编序（以色谱识别）不能差错，电缆编序详见《PIC 电缆颜色编码》。
第1篇一、施工准备1. 审核设计图纸：仔细阅读设计图纸，了解综合布线系统的整体布局、设备配置、线缆规格等信息。
2. 组织施工队伍：根据工程规模和需求，组建专业施工队伍，明确各岗位人员职责。
3. 材料设备准备：根据设计要求，采购所需线缆、接插件、机柜、桥架、线槽等材料设备，并确保质量符合国家标准。
4. 施工现场准备：对施工现场进行清理，确保场地平整、无障碍物，满足施工条件。
5. 施工方案编制：根据设计图纸和现场实际情况，编制详细的施工方案，明确施工步骤、工艺要求、安全措施等。
二、施工步骤1. 设备安装：按照设计要求，将机柜、桥架、线槽等设备安装在指定位置，确保设备固定牢固、水平垂直。
2. 线缆敷设：a. 水平布线：根据设计要求，将线缆敷设在线槽、桥架或天花板内，确保线缆平直、无扭曲，间距符合规范要求。
b. 垂直布线：将线缆敷设在垂直线槽或桥架内，注意线缆弯曲半径符合规定，避免线缆受损。
c. 线缆绑扎：每隔一定距离对线缆进行绑扎，确保线缆整齐有序，便于后续维护。
3. 线缆连接：a. 对绞电缆连接：按照标准工艺，将双绞线对绞连接，确保连接牢固、无松动。
b. 光缆连接：按照光缆连接工艺，将光纤进行熔接，确保连接质量。
4. 系统测试：使用相应的测试设备，对综合布线系统进行测试，确保系统性能符合设计要求。
5. 系统验收：按照设计要求和相关标准，对综合布线系统进行验收，确保系统功能完善、性能稳定。
三、施工工艺要求1. 线缆敷设：线缆敷设应平直、无扭曲，避免线缆受损；线缆间距应符合规范要求，防止干扰。
2. 线缆连接：连接器件应选用质量合格的产品，确保连接牢固、可靠；连接工艺应符合国家标准。
3. 系统测试：测试过程中，应严格按照测试规范进行，确保测试结果准确、可靠。
4. 施工安全：施工过程中，严格遵守安全操作规程，确保施工人员的人身安全。
四、施工管理1. 施工进度控制：根据施工方案，制定详细的施工进度计划，确保工程按期完成。
第1篇一、项目背景随着信息技术的飞速发展，网络通信已经成为企业、机关、学校等公共场所不可或缺的一部分。
为了满足日益增长的信息传输需求，提高网络通信的稳定性和可靠性，本项目将采用综合布线系统对建筑内的通信线路进行统一规划和施工。
本方案旨在为用户提供一个安全、高效、可靠的通信网络。
二、施工原则1. 标准化原则：严格按照国家相关标准和行业规范进行施工。
2. 安全性原则：确保施工过程中的安全，防止事故发生。
3. 实用性原则：满足用户当前和未来的通信需求。
4. 经济性原则：在保证质量的前提下，合理控制成本。
三、施工范围1. 建筑内通信线路的布线。
2. 信息点、配线架、设备间的设置。
3. 网络设备的安装与调试。
四、施工准备1. 人员准备：组建一支经验丰富的施工队伍，包括项目经理、技术负责人、施工人员等。
2. 材料准备：根据设计图纸，准备所需的线缆、接头、配线架、设备等材料。
3. 工具准备：准备施工所需的工具，如剥线钳、压线钳、网线测试仪等。
4. 现场准备：清理施工现场，确保施工环境安全、整洁。
五、施工步骤1. 现场勘查：对施工现场进行勘查，了解建筑结构、布线环境等，为施工方案提供依据。
2. 设计审核：对设计图纸进行审核，确保设计方案的合理性和可行性。
3. 材料验收：对施工材料进行验收，确保材料符合质量要求。
4. 线路布放：- 水平布线：按照设计图纸，在楼层内敷设水平线缆，连接信息点与配线架。
- 垂直布线：在建筑物内敷设垂直线缆，连接楼层配线架与设备间。
- 线缆绑扎：对线缆进行绑扎，确保线缆整齐、牢固。
5. 信息点安装：在墙面或天花板上安装信息点，连接线缆。
6. 配线架安装：在设备间安装配线架，连接线缆。
7. 设备安装：安装网络设备，如交换机、路由器等。
8. 调试与测试：- 链路测试：测试链路通断、线缆长度、信号衰减等参数。
- 连通性测试：测试网络设备的连通性，确保网络畅通。
- 性能测试：测试网络传输速率、稳定性等性能指标。
综合布线工程施工方法一）施工前的检查1．在安装工程之前，必须对设备间的建筑和环境条件进行检查，具备下列条件方可开工：（1）设备间的土建工程已全部竣工，室内墙壁已充分干燥。
设备间门的高度和宽度应不妨碍设备的搬运，房门锁和钥匙齐全；（2）设备间地面应平整光洁，预留暗管、地槽和孔洞的数量、位置、尺寸均应符合工艺设计要求；（3）电源已经接入设备间，应满足施工需要；（4）设备间的通风管道应清扫干净，空气调节设备应安装完毕，性能良好；（5）在铺设活动地板的设备间内，应对活动地板进行专门检查，地板板块铺设严密坚固，符合安装要求，每平米水平误差应不大于2mm地板应接地良好，接地电阻和防静电措施应符合要求。
2．交接间环境要求（1）根据设计规范和工程的要求，对建筑物的垂直通道的楼层及交接间应做好安排，并应检查其建筑和环境条件是否具备。
（2）应留好交接间垂直通道电缆孔孔洞，并应检查水平通道管道或电缆桥架和环境条件是否具备。
3．器材检验要求（略）4．安全要求（略）5．技术准备（略）（二）双绞线传输通道施工1.金属管的敷设（1）金属管的要求金属管应符合设计文件的规定，表面不应有穿孔、裂缝和明显的凹凸不平，内壁应光滑，不允许有锈蚀。
在易受机械损伤的地方和在受力较大处直埋时，应采用足够强度的管材。
（2）金属管的切割套丝在配管时，根据实际需要长度，对管子进行切割。
管子的切割可使用钢锯、管子切割刀或电动切管机，严禁用气割。
管子和管子连接，管子和接线盒、配线箱的连接，都需要在管子端部进行套丝。
套丝时，先将管子在管钳上固定压紧，然后在套丝，套完后应立即清扫管口，将管口端面和内壁的毛刺锉光，使管口保持光滑。
（3）金属管的弯曲在敷设时，应尽量减少弯头，每根管的弯头不应超过 3 个，直角弯头不应超过 2 个，并不应有S 弯出现。
金属管的弯曲一般都用弯管进行。
先将管子需要弯曲部位的前段放在弯管器内，焊缝放在弯曲方向背面或侧面，以防管子弯扁，然后用脚踩住管子，手板弯管器，便可得到所需要的弯度。
