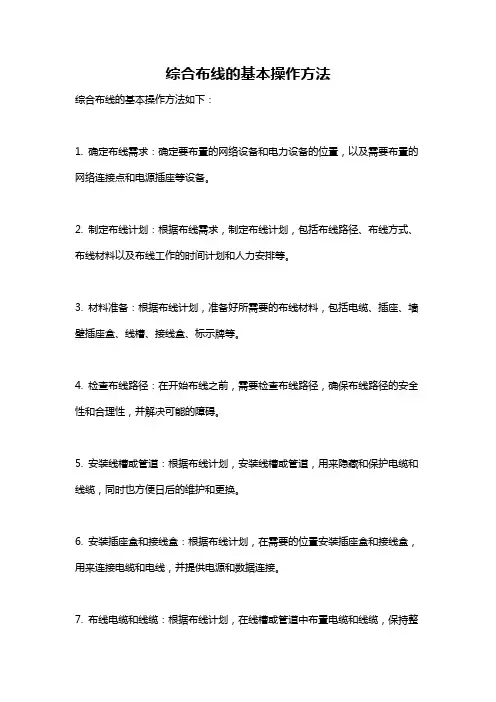

综合布线的基本操作方法
综合布线的基本操作方法如下：
1. 确定布线需求：确定要布置的网络设备和电力设备的位置，以及需要布置的网络连接点和电源插座等设备。
2. 制定布线计划：根据布线需求，制定布线计划，包括布线路径、布线方式、布线材料以及布线工作的时间计划和人力安排等。
3. 材料准备：根据布线计划，准备好所需要的布线材料，包括电缆、插座、墙壁插座盒、线槽、接线盒、标示牌等。
4. 检查布线路径：在开始布线之前，需要检查布线路径，确保布线路径的安全性和合理性，并解决可能的障碍。
5. 安装线槽或管道：根据布线计划，安装线槽或管道，用来隐藏和保护电缆和线缆，同时也方便日后的维护和更换。
6. 安装插座盒和接线盒：根据布线计划，在需要的位置安装插座盒和接线盒，用来连接电缆和电线，并提供电源和数据连接。
7. 布线电缆和线缆：根据布线计划，在线槽或管道中布置电缆和线缆，保持整
齐和有序，并避免电缆和线缆的过度张拉和弯曲。
8. 连接插座和设备：根据布线计划，将电缆和线缆连接到插座盒和接线盒中，同时连接设备，确保连接良好和稳定。
9. 测试和调试：完成布线后，进行测试和调试，确保网络和电力设备的正常工作，排除可能的故障和问题。
10. 整理和标识：完成测试和调试后，整理布线现场，并进行标识，包括为插座和接线盒标识，为线缆和电缆标识，并制作布线图纸和记录表。
综合布线需要有专业的技术人员进行操作，并遵守相关的安全规范和标准，以确保布线质量和安全性。
第一章综合布线概述1.1 系统综述由于社会的发展，现代化办公建筑往往需要敷设各种电缆，如电话线、数据线、电视线路、空调、灯光、火警、保安等；还有某些为满足特定需要而敷设的线路。
每一条线路都是为一特定的用途而设计安装的。
如果采用传统的方法，每一条线路的设计和安装都与其他线路不相干，而且各线路的线缆型号和规格也不相同，结果造成办公楼的敷设是一些互不相关的线缆系统所组成的毫无组织的布线环境。
从历史上看，这种非结构化布线系统是由于分工不同和责任分担造成的。
例如：一个人负责话音(电话)，而另一个人负责数据(计算机)，各有各的需求和预算。
线缆系统的供应商们同样也分为话音和数据两类，每一方都不知道、也不关心另一方在做什么，这样就形成了两套完全独立的布线系统，互不相干，不能互通、互连、互相利用。
如果再加上各式各样的楼宇控制及管理系统，情况就变得更加复杂。
墙上布满了各种各样的信息插座，却不是自己需要用的那一个，或自己需要用的距离自己最远，最不方便，完全起不到系统布线所要达到的方便，整齐的效果。
采用传统的非结构化布线方法，每种不同的设备使用各自的布线系统，没有完善的文档资料，难以管理和维护，且维护费用高，缺乏灵活性，当主要设备位置改变时就需要重新布线，各种设备的信息插座不能互相利用。
随着信息技术发展的要求，逐步产生了成熟的结构化综合布线系统。
结构化综合布线系统主要是实现使话音、闭路电视、保安系统、大厦自动化管理系统和数据通信设备及其他信息管理系统彼此相连，也使这些设备与外部通信网络相连接。
结构化综合布线系统的拓扑结构采用星形结构，具有良好的兼容性、完善的可靠性、高度的灵活性和先进性以及优良的性能价格比。
综合布线系统是智能建筑系统设计的基础，必须在建筑物各部分功能确定后，方能正确选择其系统类型并设计出符合使用要求的系统结构，以达到经济、适用的功能，并应为未来的扩充发展留有余地。
综合布线系统IBDN是一种较完善的集成化通用传输系统，适用于建筑物中多种信息的传输。

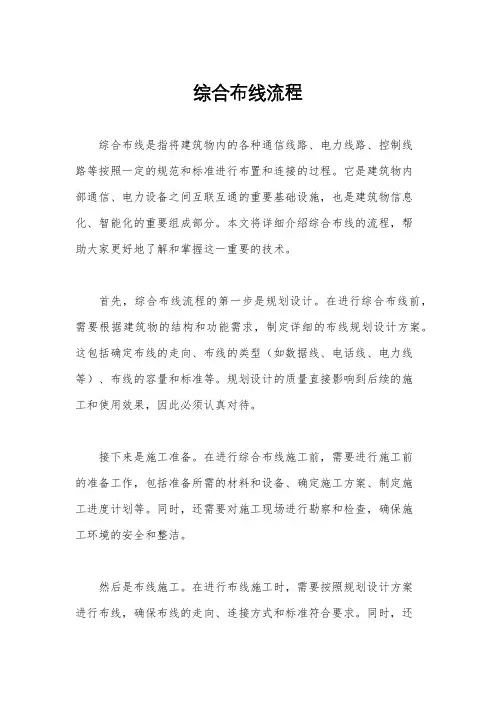

综合布线流程综合布线是指将建筑物内的各种通信线路、电力线路、控制线路等按照一定的规范和标准进行布置和连接的过程。
它是建筑物内部通信、电力设备之间互联互通的重要基础设施，也是建筑物信息化、智能化的重要组成部分。
本文将详细介绍综合布线的流程，帮助大家更好地了解和掌握这一重要的技术。
首先，综合布线流程的第一步是规划设计。
在进行综合布线前，需要根据建筑物的结构和功能需求，制定详细的布线规划设计方案。
这包括确定布线的走向、布线的类型（如数据线、电话线、电力线等）、布线的容量和标准等。
规划设计的质量直接影响到后续的施工和使用效果，因此必须认真对待。
接下来是施工准备。
在进行综合布线施工前，需要进行施工前的准备工作，包括准备所需的材料和设备、确定施工方案、制定施工进度计划等。
同时，还需要对施工现场进行勘察和检查，确保施工环境的安全和整洁。
然后是布线施工。
在进行布线施工时，需要按照规划设计方案进行布线，确保布线的走向、连接方式和标准符合要求。
同时，还需要注意施工过程中的安全和质量控制，确保施工质量达标。
接着是测试调试。
在完成布线施工后，需要对布线进行测试调试，确保各项功能和连接正常。
这包括对数据线的传输速率进行测试、对电话线的通话质量进行测试、对电力线的供电稳定性进行测试等。
只有通过了测试调试，才能进行后续的使用和验收。
最后是验收交付。
在完成测试调试后，需要对综合布线进行最终的验收和交付。
这包括对施工质量、安全标准、功能性能等进行全面检查，确保综合布线符合规范要求。
只有通过了验收，才能交付使用。
总的来说，综合布线流程包括规划设计、施工准备、布线施工、测试调试和验收交付五个主要步骤。
每个步骤都至关重要，缺一不可。
只有严格按照流程进行，才能确保综合布线的质量和安全。
希望本文能够帮助大家更好地理解和掌握综合布线的流程，为建筑物的通信和电力设施提供更好的支持和保障。
综合布线设计方案流程步骤
第一步：需求分析
在开始综合布线设计之前，首先需要了解和分析用户的需求。
这包括确定需要支持的网络设备和服务，以及预计的带宽需求。
还包括对建筑物结构、布局和环境条件进行评估，以便确定合适的布线类型和路径。
第二步：布线规划
在布线规划阶段，需要确定主干布线和水平布线的位置和路径。
主干布线是连接建筑物不同楼层或区域的主要网络通路。
水平布线是连接主干布线和最终用户设备的分支通路。
在规划过程中，需要考虑布线的长度、容量、安全性和可扩展性。
第三步：布线设计
在布线设计阶段，需要决定使用的布线类型和设备。
常见的布线类型包括铜缆和光纤。
铜缆适用于较短距离和低带宽需求，而光纤适用于较长距离、高带宽需求和抗干扰性要求高的环境。
在设计过程中，还需选择合适的插座、配线架和机柜等设备。
第四步：布线实施
布线实施是将设计方案转化为现实的步骤。
这包括物理安装和连接网络设备、布置线缆、测试和验证连接质量等工作。
在实施过程中，需要严格遵循相关的安全和健康规范，确保布线的质量和可靠性。
第五步：测试和调试
在完成布线实施后，需要进行测试和调试，以确保布线的功能和性能符合设计要求。
这包括检查连接的可靠性、带宽和传输速率。
还应进行用法测试，确保用户设备可以正常连接和使用网络。
第六步：文档和标识
第七步：维护和管理
完成综合布线设计后，需要进行定期的维护和管理。
这包括布线系统的监控、维修和升级。
还需要记录和更新变更和维护记录，以便及时了解布线系统的状态和历史。
综合布线的实施步骤1. 项目准备阶段在进行综合布线项目前，需要进行项目准备工作，包括以下步骤：•监测网络需求：了解用户对网络的需求，包括网络带宽、设备连接数等方面的要求。
•设计网络拓扑结构：根据需求，设计网络的拓扑结构，确定主干线路、分支线路等。
•选择网络设备：根据设计要求，选择合适的网络设备，如交换机、路由器等。
•获取所需材料：根据设计要求，购买所需要的综合布线材料，如电缆、插座等。
2. 线路规划阶段在项目准备阶段完成后，需要进行线路规划，包括以下步骤：•测量线路距离：测量各个线路的距离，确定所需电缆的长度。
•选取合适的线缆：根据测量结果和网络需求，选择合适的电缆，如Cat5e、Cat6等。
•制定线路图：根据线路距离和布线需求，制定线路图，明确线路走向和连接方式。
3. 线缆安装阶段线路规划完成后，进行线缆安装，包括以下步骤：•清理线路走向：清理线路走向，确保线路畅通，无障碍物阻挡。
•安装支架和管道：根据线路图，安装支架和管道，固定线缆走向。
•安装线缆：将选取的线缆布线到相应的位置，保持整齐、紧凑。
•进行标注：对每段线缆进行标注，便于后续的维护和管理。
4. 连接设备和测试阶段线缆安装完成后，进行设备连接和测试，包括以下步骤：•连接设备：将各个设备连接到综合布线系统中，如电脑、打印机等。
•进行连通性测试：使用专业的网络测试仪进行连通性测试，确保线缆连接正常。
•进行网络速度测试：测试网络速度，确保满足用户需求。
•解决问题：如果测试中发现问题，及时解决，确保网络正常使用。
5. 文档整理和验收阶段在项目完成后，进行文档整理和验收，包括以下步骤：•修订线路图：根据实际情况，修订线路图，反映实际布线情况。
•编写综合布线报告：根据项目实施过程和结果，编写综合布线报告，包括项目背景、需求分析、设计方案、实施过程及成果等内容。
•进行验收：对综合布线项目进行验收，确保符合用户需求和设计要求。
•归档文件：将综合布线的相关文件进行归档，便于以后的查阅和参考。
网络综合布线培训教程(含多场景)网络综合布线培训教程1.引言网络综合布线是构建现代通信网络的基础，是连接各种通信设备、传输信息的桥梁。
随着信息技术的快速发展，网络综合布线系统的需求日益增长，对于从事网络综合布线工作的技术人员的要求也越来越高。
本教程旨在为广大网络综合布线技术人员提供一个系统、全面的培训，帮助大家掌握网络综合布线的基本原理、技术规范、施工方法及测试验收等方面的知识。
2.网络综合布线基本原理2.1网络综合布线概念网络综合布线是一种将通信设备、传输线路、连接器等有机地连接起来，形成一个稳定、可靠、高效的通信网络的技术。
它涉及到通信线路、光缆、无线传输等多种传输介质，以及各种连接器、插座、配线架等配件。
2.2网络综合布线系统组成（1）工作区子系统：包括信息插座、插座盒、连接线等，用于连接终端设备与水平布线子系统。
（2）水平布线子系统：包括水平电缆、配线架等，用于实现工作区子系统与管理间子系统的连接。
（3）管理间子系统：包括配线架、交换机等，用于实现水平布线子系统与垂直布线子系统的连接。
（4）垂直布线子系统：包括垂直电缆、光缆等，用于实现管理间子系统与设备间子系统的连接。
（5）设备间子系统：包括网络设备、服务器等，用于实现数据交换、存储等功能。
（6）建筑群子系统：包括室外光缆、电缆等，用于实现建筑物之间的通信连接。
3.网络综合布线技术规范3.1国际标准国际上，网络综合布线的主要标准有：（1）ISO/IEC11801：国际标准化组织制定的综合布线系统国际标准。
（2）TIA/EIA568：美国通信工业协会制定的商业建筑通信布线系统标准。
3.2国内标准我国网络综合布线的主要标准有：（1）GB50311-2007《建筑与建筑群综合布线系统工程设计规范》。
（2）GB50312-2007《建筑与建筑群综合布线系统工程施工及验收规范》。
4.网络综合布线施工方法4.1施工准备（1）熟悉设计图纸，了解工程概况。
训教程全•网络综合布线概述•网络传输介质选择及性能评估•布线系统设计原则及规范要求•布线系统施工安装流程与技巧目录•故障排查与维护保养策略•网络综合布线项目实战演练网络综合布线概述01CATALOGUE定义与发展历程定义网络综合布线是一种集成化的通信传输系统，它将语音、数据、图像等设备彼此连接起来，并实现与外部通信网络的连接。
发展历程从早期的单一语音通信，到数据通信的加入，再到如今的多媒体通信和智能化发展，网络综合布线技术不断升级和完善。
应用领域及市场需求应用领域广泛应用于办公楼、商业中心、住宅小区、工业园区等场所，为各类用户提供便捷、高效的通信服务。
市场需求随着信息化建设的不断深入，网络综合布线市场需求持续增长，特别是在智能家居、物联网等新兴领域的应用需求更加旺盛。
基本组成要素与功能组成要素包括传输介质（如光缆、电缆等）、连接器件（如配线架、连接器等）、跳线以及配套的管理系统等。
功能实现语音、数据、图像等信息的传输和交换，支持多种业务应用，提高通信效率和质量。
发展趋势与挑战发展趋势向着更高速度、更大容量、更智能化、更绿色环保的方向发展，同时注重与其他系统的融合和互联互通。
挑战面临着技术更新换代快、市场竞争激烈、施工和维护难度大等挑战，需要不断创新和提高自身竞争力。
网络传输介质选择及性能评估02CATALOGUE双绞线同轴电缆光纤无线网络传输介质常见传输介质类型介绍01020304普通双绞线、屏蔽双绞线，适用于短距离、低速率的网络传输。
基带同轴电缆、宽带同轴电缆，用于电视信号和高速数据传输。
单模光纤、多模光纤，具有传输距离远、速率高、抗干扰性强等优点。
包括无线电波、微波等，适用于无法布线或需要移动传输的场景。
性能评估指标及方法评估传输介质在单位时间内传输的数据量，通常使用Mbps或Gbps作为单位。
评估传输介质能够支持的最大传输距离，受介质类型、信号衰减等因素影响。
评估传输介质在受到外部干扰时的传输稳定性，如电磁干扰、噪声干扰等。
