DSP原理及应用试卷答案精编版

5.CMD 文件的有两大功能，一是通过MEMORY 伪指令来指示存储空间，二是通过SECTIONS 伪指令来指明存储空间位置。

填空：1.TI 公司的定点DSP 产品主要有TMS320C2000 系列、TMS320C5000 系列和TMS320C6000 系列。

2.TMS320X2812 主频高达150mhz，采用哈佛总线结构模式。

3.TMS320X2812 芯片的封装方式有 176 引脚的PGF 低剖面四芯线扁平LQFP 封装和179 针的GHH 球形网络阵列 BGA 封装。

4.TMS320X2812 的事件管理器模块包括 2 个通用定时器、 3 个比较单元、 3 个捕获单元、以及 1 个正交编码电路。

5.CMD 文件的有两大功能，一是通过MEMORY 伪指令来指示存储空间，二是通过sections 伪指令来分配到存储空间。

6.“# pragma DATA_SECTION”命令用来定义数据段，“# pragma DATA_SECTION”命令用来定义。

7.TMS320X2812 三级中断分别是CPU 级、 PIE 中断和外设级。

8.F2812 存储器被划分成程序空间和数据空间、保留区和 CPU 中断向量。

9.SCI 模块的信号有外部信号、控制信号和中断信号。

10.F2812 DSP 中传送执行指令所需的地址需要用到 PAB 、DRAB 和EAB 这3 条地址总线。

11.C 语言程序经过编译后会生成两大类的段：代码段和数据段。

简答：1.DSP 芯片有哪些主要特点?DSP 的主要特点有：1.哈佛结构2.多总线结构3.流水线结构4.多处理单元2.简述典型DSP 应用系统的构成。

5 特殊的DSP 指令6.指令周期短7.运算精度高8.硬件配置强。

一个典型的DSP 系统应包括抗混叠滤波器、数据采集A/D 转换器、数字信号处理器DSP、D/A 转换器和低通滤波器等组成。

输入信号首先进行带限滤波和抽样，然后进行数模变换将信号变换成数字比特流，根据奈奎斯特抽样定理，对低通模拟信号，为保持信号的不丢失，抽样频率至少必须是输入带限信号最高频率的 2 倍。

[DOC]-DSP原理及应用试卷答案DSP原理及应用试卷答案通信系《DSP原理及应用》期末考试题(答案)一、填空题(每空2分，共20分)1、在C语言和C55x汇编语言的混合程序设计中，C函数的参数和返回值传递到C55x的寄存器中。

在函数“long func(int *p1, int i2, int i3, inti4)”中，*p1传递到 AR0 寄存器，i2传递到 T0 寄存器，i4传递到 AR1 寄存器，返回值由 AC0 寄存器传递。

2、汇编语言“mov *AR0，AC0”使用的寻址方式是间接寻址模式，“mov#0x3，DPH”使用的寻址方式是直接寻址模式，“mov *(#0x011234)，T2”使寻址方式是绝对寻址模式。

用的3、指令执行前AC0的值是0012345678，那么汇编语句“AND #0x7f，AC0”，执行之后，AC0的值是 0000000078 。

4、C55x 的链接器命令文件中，SECTIONS命令的主要作用是告诉链接器如何将输入段组合成输出段，以及在存储器何处存放输出。

MEMORY命令的主要作用是定义目标系统的存储器配置图，包括对存储器各部分的命名，以及规定它们的起始地址和长度。

二、简述题(共40分)1、根据你的理解，试列举 DSP 芯片的特点,(5分)答:哈佛结构;多总线结构;指令系统的流水线操作;专用的硬件乘法器;特殊的DSP指令;快速的指令周期;丰富的外设2、TMS320C55x 芯片的总线结构有何特点，主要包括哪些总线,它们的功能是什么,(6分)答:TMS320C55x DSP采用先进的哈佛结构并具有十二组总线，其独立的程序总线和数据总线允许同时读取指令和操作数，实现高度的并行操作。

采用各自分开的数据总线分别用于读数据和写数据，允许CPU在同一个机器周期内进行两次读操作数和一次写操作数。

独立的程序总线和数据总线允许CPU同时访问程序指令和数据。

包括12条总线，分别是:PAB和PB、BAB和BB、CAB和CB、DAB和DB、EAB和EB、FAB和FB。

《DSP 原理与应用》练习题参考答案24学时版本 用于通信方向注意：红色字体文字为解题注解与说明，万万不可作为答题内容1. Q.15表示是16位数据中第15位为符号位，第14~0位为小数位。

试写出下面问题的答案: ⑴ 分别写出十进制正数 0.68和十进制负数-0.245的Q.15表示。

0.68*32768=570AH-0.245*32768=-1F5CH=E0A4H⑵ 分别写出Q.15表示的A200H 和5A00H 的十进制数值。

A200H/32768=-5E00H/32768=- 0.734375 5A00H/32768=0.703125上面两小题使用教材 P7两条公式，公式中 Q 为数据中的小数位数，digits<->data 。

取补码的正规方法 是按位取反得到的反码加上1。

16进制下快速算法是找出互补的数，即加上该互补数得10000H 。

例如求 1F5CH 补码，1F5CH+E0A4H=10000H 。

故 E0A4H 为所求。

⑶ 已知两个Q.15数相乘的乘积存放于累加器A 中。

FRCT=O 时A 为16进制OxFFEAOOOOOO ，该乘积的十进制数是多少？ FRCT=1时A 为16进制0X007D000000，该乘积的十进制数又是多少？ FRCT=0时累加器A 低30位为小数位 乘积既非Q.31，也非Q.30解法一， 写出小数点后二进制位数值 ，乘积为-16000000H ，小数点后的二进制为01011B ，得2-2+2-4+2-5=-11/25=-0.34375解法二，运用教材 P7 公式，EA000000/2 30=-16000000//2 30=-11/25=-0.34375 FRCT=1时累加器A 低31位为小数位 乘积为Q.31，其中高16位为Q.15解法一，写出小数点后二进制位数值，乘积7D000000H 小数点后的二进制为1111101B ，得 2-1+2-2+2-3+2-4+2-5+2-7=125/27= 0.9765625解法二，运用教材 P7 公式，7D000000H/2 31=125/27= 0.9765625解法三，取乘积 Q.15形式，乘积 Q.15形式为7D00H=32000/32768=0.97656251000H 存放 27246，1001H 存放 12540，结果存放 1002H SSBX FRCTMPY *(1000H), #192, A MPYA *(1001H) STH B, *(1002H)以上有符号数乘法中小数点位置：2.解决图像编码中常见的8x8离散余弦变换在 VC5402 DSP 上定点运算问题。

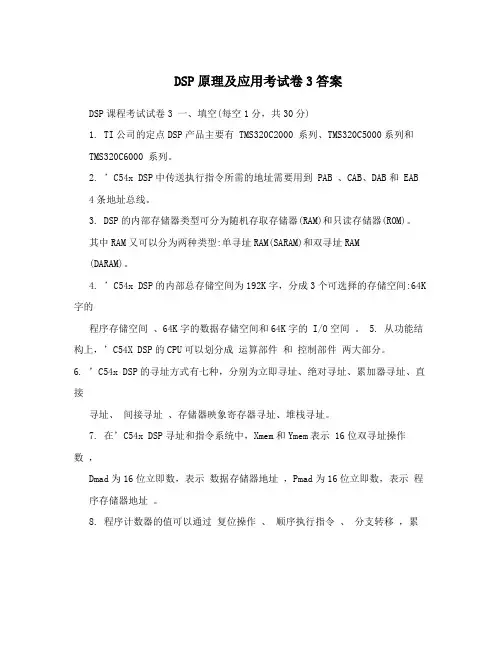

DSP原理及应用考试卷3答案DSP课程考试试卷3 一、填空(每空1分，共30分)1. TI公司的定点DSP产品主要有 TMS320C2000 系列、TMS320C5000系列和TMS320C6000 系列。

2. ’C54x DSP中传送执行指令所需的地址需要用到 PAB 、CAB、DAB和 EAB4条地址总线。

3. DSP的内部存储器类型可分为随机存取存储器(RAM)和只读存储器(ROM)。

其中RAM又可以分为两种类型:单寻址RAM(SARAM)和双寻址RAM(DARAM)。

4. ’C54x DSP的内部总存储空间为192K字，分成3个可选择的存储空间:64K 字的程序存储空间、64K字的数据存储空间和64K字的 I/O空间。

5. 从功能结构上，’C54X DSP的CPU可以划分成运算部件和控制部件两大部分。

6. ’C54x DSP的寻址方式有七种，分别为立即寻址、绝对寻址、累加器寻址、直接寻址、间接寻址、存储器映象寄存器寻址、堆栈寻址。

7. 在’C54x DSP寻址和指令系统中，Xmem和Ymem表示 16位双寻址操作数，Dmad为16位立即数，表示数据存储器地址，Pmad为16位立即数，表示程序存储器地址。

8. 程序计数器的值可以通过复位操作、顺序执行指令、分支转移，累加器转移，块重复，子程序调用，从累加器调用子程序，中断等操作改变。

9. ’C54x DSP芯片采用了6级流水线的工作方式，即一条指令分为预取指、取指、译码、寻址、读数和执行6个阶段。

10. 解决MMR写操作的流水线冲突时，一般可用采用推荐指令和插入空操作指令的方法。

11.’C54x DSP定时器由3个16位存储器映射寄存器组成:定时器寄存器(TIM)、定时器周期寄存器(PRD)和定时器控制寄存器(TCR) 。

12. 主机接口(HPI，Host Port Interface) 是TMS320C54x 系列定点芯片内部具有班级: 姓名: 准考证号: 任课教师考场教室座位号―――――――――――――――――――装订线――――――――――――――― 的一种接口部件，主要用于DSP与其他总线或CPU进行通信。

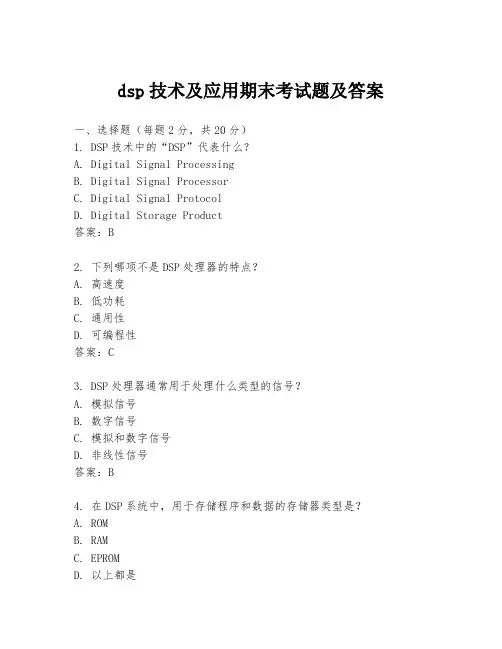

dsp技术及应用期末考试题及答案一、选择题（每题2分，共20分）1. DSP技术中的“DSP”代表什么？A. Digital Signal ProcessingB. Digital Signal ProcessorC. Digital Signal ProtocolD. Digital Storage Product答案：B2. 下列哪项不是DSP处理器的特点？A. 高速度B. 低功耗C. 通用性D. 可编程性答案：C3. DSP处理器通常用于处理什么类型的信号？A. 模拟信号B. 数字信号C. 模拟和数字信号D. 非线性信号答案：B4. 在DSP系统中，用于存储程序和数据的存储器类型是？A. ROMB. RAMC. EPROMD. 以上都是答案：D5. 下列哪个算法不是DSP技术中常用的算法？A. FFTB. DCTC. PIDD. PID答案：C二、填空题（每题2分，共20分）1. DSP技术的核心是______。

答案：数字信号处理器2. DSP处理器通常采用______位数据总线。

答案：16或323. 在DSP系统中，______用于实现数据的高速输入输出。

答案：DMA4. DSP处理器的指令周期通常包括______、执行和中断响应。

答案：取指5. DSP技术在______领域有广泛应用。

答案：通信、音频处理、图像处理等三、简答题（每题10分，共30分）1. 简述DSP技术在音频处理中的应用。

答案：DSP技术在音频处理中的应用包括音频压缩、噪声抑制、回声消除、音频增强等。

2. 解释FFT算法在DSP技术中的重要性。

答案：FFT算法是一种快速傅里叶变换算法，它能够高效地计算信号的频谱，对信号进行频域分析，广泛应用于数字通信、图像处理等领域。

3. 描述DSP处理器在数字图像处理中的作用。

答案：DSP处理器在数字图像处理中的作用包括图像压缩、图像增强、图像恢复、图像识别等。

四、计算题（每题15分，共30分）1. 给定一个离散时间信号x[n] = {1, 2, 3, 4}，计算其DFT。

DSP原理及应用答案（精）广东白云学院2013—2014学年第二学期期末考试《DSP原理及应用》（A卷）参考答案及评分标准适用专业及方向：电子信息工程、通信工程层次：本科年级：11 级限时：120 分钟考试形式：闭卷考场要求：笔试分）1、DSP定点数值为0x6000，若它是Q15(或S0.15)定标的有符号小数，它的数值是（ 0.75 ）；若是Q0(或S15.0)格式有符号整数，则它的数值是（ 24576 ）。

2、'C54x芯片分成（ 3 ）个相互独立的可选择的存储空间，其中程序存储器空间在不扩展的情况下可寻址（64K ）字。

3、与单片机相比，DSP采用了改进型（哈佛）结构和流水线/或并行技术，多了硬件乘加器，是（运算密集）型处理器，运算速度和（精度）高。

4、’DSP在CPL=0时，操作数@y的实际地址是将（ DP ）寄存器的内容作为地址的高（ 9 ）位，再加上y提供的低（ 7 ）位偏移地址。

5、COFF文件的基本单元是（段）。

它是就是最终在存储器映象中占据连续空间的一个数据或代码块。

6、AR1=1001H时，执行DST A,*AR1指令后，AH内容存入地址（1001H）的单元，AL存入地址（1000H）的单元。

7、指令ADD #4567H， 8， A，B执行前A=00001234H，B=00001100H，执行后A和B的值分别为（ 00001234H ）、（ 00457934H ）。

第 1 页共 12 页8、 'C54x芯片的中断系统可分为硬件中断和（软件中断），还可以分为可屏蔽中断和（非屏蔽中断）。

9、'C54x芯片的硬件复位地址为（ FF80H ），INT0的中断序号为16，IPTR=1FFH时其中断向量地址为（ FFC0H ）。

10. 在’C54x DSP寻址和指令系统中，操作数Xmem和Ymem 表示（数据存储器双寻址数据），Lmem表示（长字寻址的32位数据存储器数据）。

dsp原理及应用试卷及答案【篇一：dsp原理及应用_复习题】ass=txt>1．累加器a分为三个部分，分别为。

1．ag,ah,al2．tms320vc5402型dsp的内部采用2．8,163．tms320vc5402型dsp采用总线结构对程序存储器和数据存储器进行控制。

3．哈佛4．tms329vc5402型dsp有个辅助工作寄存器。

4．8个5．dsp处理器tms320vc5402中daram的容量是字。

5．16k字6．ti公司的dsp处理器tms320vc5402pge100有___________个定时器。

6．27．在链接器命令文件中，page １通常指________存储空间。

7．数据8．c54x的中断系统的中断源分为_______中断和____ ____中断。

8．硬件、软件1．ti公司dsp处理器的软件开发环境是__________________。

1．答：ccs(code composer studio)2．dsp处理器tms320vc5402外部有___________根地址线。

2．答：20根3．直接寻址中从页指针的位置可以偏移寻址3．答：1284．在链接器命令文件中，page 0通常指________存储空间。

4．答：程序5．c54x系列dsp处理器中，实现时钟频率倍频或分频的部件是_____________。

5．答：锁相环pll6．tms320c54x系列dsp处理器上电复位后，程序从指定存储地址________单元开始工作。

6．答：ff80h7．tms320c54x系列dsp处理器有_____个通用i/o引脚，分别是_________。

7．答：2个，bio和xf8．dsp处理器按数据格式分为两类，分别是；。

8．答：定点dsp和浮点dsp9．tms329vc5402型dsp的st1寄存器中，intm位的功能是。

9．答：开放/关闭所有可屏蔽中断10．ms320c54x dsp主机接口hpi是________位并行口。

数字信号处理DSP原理及应用考试一、选择题1．’C54x 进行32位长数据读操作时使用的数据总线是( )。

[单选题] *A) CB和EBB) EB和DBC) CB和DB*D) CB、DB和EB2．以下哪种方法不能清除中断标志寄存器IFR中的中断标志位。

( ) [单选题] *A) 硬件复位B) 软件复位C) 软件置位IFR寄存器中的标志位D) 软件清零IFR寄存器中的标志位*3．下列说法中错误的是( )。

[单选题] *A) 每个DARAM块在单周期内能被访问2次。

B) 每个SARAM块在单周期内只能被访问1次。

C) 片内ROM主要存放固化程序和系数表，只能作为程序存储空间。

*D) DARAM和SARAM既可以被映射到数据存储空间用来存储数据，也可以映射到程序空间用来存储程序代码。

4. 若程序中对堆栈设置如下，则下列说法错误的是( )。

size .set 120stack .usect “STACK”，sizeSTM # stack + size，SP [单选题] *A) 此堆栈段的段名为STACKB) 此堆栈段共120个单元C) 此堆栈段第一个变量的名为size称*D) 堆栈设置好后，堆栈指针SP指向栈底5．若要累加器A大于0或溢出时，程序转移至sub，可以实现此功能的指令是( )。

[单选题] * A) BC sub, AGT B) BC sub, AGT, AOV*BC sub, AOVC) BC sub, AGT D) BC sub, AGT, ANOVBC sub, ANOV6．执行指令PSHM AR5之前SP=03FEH，则指令执行后SP=( ) [单选题] *A) 03FDH*B) 03FFHC) 03FCHD) 0400H7．以下控制位中哪一位用来决定程序存储空间是否使用内部RAM。

( ) [单选题] *A) MP/B) OVLY*C) DROMD) SXM8. 下列指令中，哪条指令的写法是错误的。

一、填空题1．TMS320C5000系列DSP芯片包括（ TMS320C54x ）和（ TMS320C55x）两大类。

这两类芯片完全兼容，所不同的是TMS320C55x具有更低的功耗和更高的性能。

2．TMS320系列DSP芯片的基本结构特点包括：(1、哈佛结构)；(2、流水线操作)；(3、专用的硬件乘法器)；（4、特殊的DSP指令 ）和（5、快速的指令周期）。

3．数字信号处理的实现方法有（在通用的计算机上用软件实现）、（在通用的计算机系统中加上专用的加速处理机实现）、（用通用的单片机实现）、（用通用的DSP芯片实现）和（用专用的DSP芯片实现）。

4．TMS320C54XDSP总的基本存储空间为( 192 )K字,其中数据空间( 64 )K字,程序空间( 64 )K字和I/O空间( 64 )K字。

5．除TI公司外，比较著名的DSP芯片生产商还有：（AT&T）（AD）和（Motorola）等。

6．TMS320C5000的中央处理单元主要由（算术逻辑单元）、（累加器）、（乘累加器）、（移位寄存器）和（寻址单元)组成。

7．TMS320C54X的指令集包含了4种基本类型的操作，即（算术指令）、（逻辑指令）、（程序控制指令）和（封装和存储指令）。

8．C54X DSP共有7种有效的数据寻址方式，分别为（立即数寻址）、（绝对地址寻址）、（累加器寻址）、（直接寻址）、（间接寻址）、（存储器映射寄存器寻址）和（堆栈寻址）。

9．TMS320C54X有（ 8 ）条16位总线。

包括（4）条程序/数据总线和（4）条地址总线。

10. TMS320C54X的串口有4中类型：（标准同步串行口），（缓冲串行口），（时分复用串行口），（多通道缓冲串行口）。

11. TMS320C54X系列芯片中有两个（40）位的累加器，每个累加器分为三个部分（保护位）、（高位字）和（低位字）。

12. TMS320C5000提供了7中基本的数据寻址方式：立即数寻址、绝对地址寻址、累加器寻址、直接寻址、间接寻址、存储区映射寄存器寻址、堆栈寻址。

广东白云学院2013—2014学年第二学期期末考试《DSP原理及应用》（A卷）参考答案及评分标准适用专业及方向：电子信息工程、通信工程层次：本科年级： 11 级限时： 120 分钟考试形式：闭卷考场要求：笔试分） 1、DSP定点数值为0x6000，若它是Q15(或S0.15)定标的有符号小数，它的数值是（ 0.75 ）；若是Q0(或S15.0)格式有符号整数，则它的数值是（ 24576 ）。

2、'C54x芯片分成（ 3 ）个相互独立的可选择的存储空间，其中程序存储器空间在不扩展的情况下可寻址（ 64K ）字。

3、与单片机相比，DSP采用了改进型（哈佛）结构和流水线/或并行技术，多了硬件乘加器，是（运算密集）型处理器，运算速度和（精度）高。

4、’DSP在CPL=0时，操作数@y的实际地址是将（ DP ）寄存器的内容作为地址的高（ 9 ）位，再加上y提供的低（ 7 ）位偏移地址。

5、COFF文件的基本单元是（段）。

它是就是最终在存储器映象中占据连续空间的一个数据或代码块。

6、AR1=1001H时，执行DST A,*AR1指令后，AH内容存入地址（1001H）的单元，AL存入地址（1000H）的单元。

7、指令ADD #4567H， 8， A，B执行前A=00001234H，B=00001100H，执行后A和B的值分别为（ 00001234H ）、（ 00457934H ）。

第 1 页共 12 页8、 'C54x芯片的中断系统可分为硬件中断和（软件中断），还可以分为可屏蔽中断和（非屏蔽中断）。

9、'C54x芯片的硬件复位地址为（ FF80H ），INT0的中断序号为16，IPTR=1FFH时其中断向量地址为（ FFC0H ）。

10. 在’C54x DSP寻址和指令系统中，操作数Xmem和Ymem表示（数据存储器双寻址数据），Lmem表示（长字寻址的32位数据存储器数据）。
