《DSP原理及应用》试卷习题答案.doc

[DOC]-DSP原理及应用试卷答案DSP原理及应用试卷答案通信系《DSP原理及应用》期末考试题(答案)一、填空题(每空2分，共20分)1、在C语言和C55x汇编语言的混合程序设计中，C函数的参数和返回值传递到C55x的寄存器中。

在函数“long func(int *p1, int i2, int i3, inti4)”中，*p1传递到 AR0 寄存器，i2传递到 T0 寄存器，i4传递到 AR1 寄存器，返回值由 AC0 寄存器传递。

2、汇编语言“mov *AR0，AC0”使用的寻址方式是间接寻址模式，“mov#0x3，DPH”使用的寻址方式是直接寻址模式，“mov *(#0x011234)，T2”使寻址方式是绝对寻址模式。

用的3、指令执行前AC0的值是0012345678，那么汇编语句“AND #0x7f，AC0”，执行之后，AC0的值是 0000000078 。

4、C55x 的链接器命令文件中，SECTIONS命令的主要作用是告诉链接器如何将输入段组合成输出段，以及在存储器何处存放输出。

MEMORY命令的主要作用是定义目标系统的存储器配置图，包括对存储器各部分的命名，以及规定它们的起始地址和长度。

二、简述题(共40分)1、根据你的理解，试列举 DSP 芯片的特点,(5分)答:哈佛结构;多总线结构;指令系统的流水线操作;专用的硬件乘法器;特殊的DSP指令;快速的指令周期;丰富的外设2、TMS320C55x 芯片的总线结构有何特点，主要包括哪些总线,它们的功能是什么,(6分)答:TMS320C55x DSP采用先进的哈佛结构并具有十二组总线，其独立的程序总线和数据总线允许同时读取指令和操作数，实现高度的并行操作。

采用各自分开的数据总线分别用于读数据和写数据，允许CPU在同一个机器周期内进行两次读操作数和一次写操作数。

独立的程序总线和数据总线允许CPU同时访问程序指令和数据。

包括12条总线，分别是:PAB和PB、BAB和BB、CAB和CB、DAB和DB、EAB和EB、FAB和FB。

《DSP 原理与应用》练习题参考答案24学时版本 用于通信方向注意：红色字体文字为解题注解与说明，万万不可作为答题内容1. Q.15表示是16位数据中第15位为符号位，第14~0位为小数位。

试写出下面问题的答案: ⑴ 分别写出十进制正数 0.68和十进制负数-0.245的Q.15表示。

0.68*32768=570AH-0.245*32768=-1F5CH=E0A4H⑵ 分别写出Q.15表示的A200H 和5A00H 的十进制数值。

A200H/32768=-5E00H/32768=- 0.734375 5A00H/32768=0.703125上面两小题使用教材 P7两条公式，公式中 Q 为数据中的小数位数，digits<->data 。

取补码的正规方法 是按位取反得到的反码加上1。

16进制下快速算法是找出互补的数，即加上该互补数得10000H 。

例如求 1F5CH 补码，1F5CH+E0A4H=10000H 。

故 E0A4H 为所求。

⑶ 已知两个Q.15数相乘的乘积存放于累加器A 中。

FRCT=O 时A 为16进制OxFFEAOOOOOO ，该乘积的十进制数是多少？ FRCT=1时A 为16进制0X007D000000，该乘积的十进制数又是多少？ FRCT=0时累加器A 低30位为小数位 乘积既非Q.31，也非Q.30解法一， 写出小数点后二进制位数值 ，乘积为-16000000H ，小数点后的二进制为01011B ，得2-2+2-4+2-5=-11/25=-0.34375解法二，运用教材 P7 公式，EA000000/2 30=-16000000//2 30=-11/25=-0.34375 FRCT=1时累加器A 低31位为小数位 乘积为Q.31，其中高16位为Q.15解法一，写出小数点后二进制位数值，乘积7D000000H 小数点后的二进制为1111101B ，得 2-1+2-2+2-3+2-4+2-5+2-7=125/27= 0.9765625解法二，运用教材 P7 公式，7D000000H/2 31=125/27= 0.9765625解法三，取乘积 Q.15形式，乘积 Q.15形式为7D00H=32000/32768=0.97656251000H 存放 27246，1001H 存放 12540，结果存放 1002H SSBX FRCTMPY *(1000H), #192, A MPYA *(1001H) STH B, *(1002H)以上有符号数乘法中小数点位置：2.解决图像编码中常见的8x8离散余弦变换在 VC5402 DSP 上定点运算问题。

3、若链接器命令文件的MEMORY部分以下所示：MEMORY{PAGE0:length=1000hPROG:origin=C00h,PAGE1:DATA:origlength=200hin=80h,}则下面说法不正确的选项是（A）A、程序储藏器配置为4K字大小B、程序储藏器配置为8K字大小C、数据储藏器配置为512字大小D、数据储藏器取名为 DATA）6、假设AR3中当前值为200h，AR0中的值为20h，下面说法正确的选项是（A、在执行指令*AR3+0B后，AR3的值是200h；B、在执行指令*AR3-0B后，AR3的值为23Fh；C、在执行指令*AR3-0B后，AR3的值是180h；7、下面对一些常用的伪指令说法正确的选项是：（D ）A、.def所定义的符号，是在当前模块中使用，而在其他模块中定义的符号；B、.ref所定义的符号，是当前模块中定义，并可在其他模块中使用的符号；C、.sect命令定义的段是未初始化的段；D、.usect命令定义的段是未初始化的段。

、在采用双操作数的间接寻址方式时，要使用到一些辅助存放器，在此种寻址方式下，下面的那些辅助存放器若是使用到了是非法的（D）A、AR2B、AR4C、AR5D、AR6、假设AR3的当前值为200h，当使用以下TMS320C54XX寻址模式后此中的值为多少假设AR0的值为20h。

（1）*AR3+0（2）*AR3-0（3）*AR3+（4）*AR3．在直接寻址中，指令代码包括了数据储藏器地址的低7位。

当ST1中直接寻址编写方式位C PL =时，与DP相结合形成16位数据储藏器地址；当ST1中直接寻址编写方式位C PL =1时，加上SP基地址形成数据储藏器地址。

．TMS320C54有两个通用引脚，BIO和XF，BIO输入引脚可用于监察外面接口器件的状态；XF输出引脚可以用于与外面接口器件的握手信号。

4．累加器又叫做目的存放器，它的作用是存放从ALU或乘法器/加法器单元输出的数据。

课程名称（含档次）DSP原理及应用课程代号专业电子信息工程考试方式（开、闭卷）闭卷一、选择题（本题总分24 分，每题 2 分）1、下列 TI 公司的 DSP芯片，那种属于浮点型A、 TMS320C54xB、 TMS320C55x DSP（C、TMS320C62x）D、 TMS320C67x2、TMS320VC5402DSP有（A、1B、2）组数据总线。

C、3D、43、TMS320VC5402 型 DSP处理器的内核供电电压（A、5VB、C、D、4、TMS320C54x 系列 DSP处理器有（）个通用A、2B、4C、8D、16 I/O）伏。

引脚。

5、TMS320C5402DSP直接寻址中从页指针的位置可以偏移寻址（A、7B、8C、 64D、 128）个单元。

6、链接命令文件用（A、 .objB、 .cmd）扩展名表示。

C、 .out D、 .asm7、TMS320C5402 DSP内部含有（A、 8B、9）个辅助寄存器。

C、5D、 168、TMS320C54x DSP中，累加器的位数为A、16 位B、 32 位9、C54X DSP的流水线是由（A、4B、6C、8: （）C、40 位D、64 位）级（也即是由多少个操作阶段）组成。

D、 1010、在采用双操作数的间接寻址方式时，要使用到一些辅助寄存器，面的那些辅助寄存器如果使用到了是非法的（）在此种寻址方式下，下A、AR1B、 AR2C、 AR3D、 AR411、看门狗的作用是（A、降低频率B、 PC受到干扰而跑飞时产生复位）。

C、既可以降低频率也可以升高频率D、稳定频率，但不改变频率12、要使 DSP能够响应某个可屏蔽中断，下面的说法正确的是（A、需要把状态寄存器ST1的 INTM 位置 1，且中断屏蔽寄存器B、需要把状态寄存器ST1的 INTM 位置 1，且中断屏蔽寄存器C、需要把状态寄存器ST1的 INTM 位置 0，且中断屏蔽寄存器D、需要把状态寄存器ST1的 INTM 位置 0，且中断屏蔽寄存器IMRIMRIMRIMR相应位置相应位置相应位置相应位置11）二、填空题（本题总分24 分，每空 1 分）1、C54x 系列 DSP处理器中，实现时钟频率倍频或分频的部件是___ _________。

dsp原理及应用试卷及答案【篇一：dsp原理及应用_复习题】ass=txt>1．累加器a分为三个部分，分别为。

1．ag,ah,al2．tms320vc5402型dsp的内部采用2．8,163．tms320vc5402型dsp采用总线结构对程序存储器和数据存储器进行控制。

3．哈佛4．tms329vc5402型dsp有个辅助工作寄存器。

4．8个5．dsp处理器tms320vc5402中daram的容量是字。

5．16k字6．ti公司的dsp处理器tms320vc5402pge100有___________个定时器。

6．27．在链接器命令文件中，page １通常指________存储空间。

7．数据8．c54x的中断系统的中断源分为_______中断和____ ____中断。

8．硬件、软件1．ti公司dsp处理器的软件开发环境是__________________。

1．答：ccs(code composer studio)2．dsp处理器tms320vc5402外部有___________根地址线。

2．答：20根3．直接寻址中从页指针的位置可以偏移寻址3．答：1284．在链接器命令文件中，page 0通常指________存储空间。

4．答：程序5．c54x系列dsp处理器中，实现时钟频率倍频或分频的部件是_____________。

5．答：锁相环pll6．tms320c54x系列dsp处理器上电复位后，程序从指定存储地址________单元开始工作。

6．答：ff80h7．tms320c54x系列dsp处理器有_____个通用i/o引脚，分别是_________。

7．答：2个，bio和xf8．dsp处理器按数据格式分为两类，分别是；。

8．答：定点dsp和浮点dsp9．tms329vc5402型dsp的st1寄存器中，intm位的功能是。

9．答：开放/关闭所有可屏蔽中断10．ms320c54x dsp主机接口hpi是________位并行口。

数字信号处理DSP原理及应用考试一、选择题1．’C54x 进行32位长数据读操作时使用的数据总线是( )。

[单选题] *A) CB和EBB) EB和DBC) CB和DB*D) CB、DB和EB2．以下哪种方法不能清除中断标志寄存器IFR中的中断标志位。

( ) [单选题] *A) 硬件复位B) 软件复位C) 软件置位IFR寄存器中的标志位D) 软件清零IFR寄存器中的标志位*3．下列说法中错误的是( )。

[单选题] *A) 每个DARAM块在单周期内能被访问2次。

B) 每个SARAM块在单周期内只能被访问1次。

C) 片内ROM主要存放固化程序和系数表，只能作为程序存储空间。

*D) DARAM和SARAM既可以被映射到数据存储空间用来存储数据，也可以映射到程序空间用来存储程序代码。

4. 若程序中对堆栈设置如下，则下列说法错误的是( )。

size .set 120stack .usect “STACK”，sizeSTM # stack + size，SP [单选题] *A) 此堆栈段的段名为STACKB) 此堆栈段共120个单元C) 此堆栈段第一个变量的名为size称*D) 堆栈设置好后，堆栈指针SP指向栈底5．若要累加器A大于0或溢出时，程序转移至sub，可以实现此功能的指令是( )。

[单选题] * A) BC sub, AGT B) BC sub, AGT, AOV*BC sub, AOVC) BC sub, AGT D) BC sub, AGT, ANOVBC sub, ANOV6．执行指令PSHM AR5之前SP=03FEH，则指令执行后SP=( ) [单选题] *A) 03FDH*B) 03FFHC) 03FCHD) 0400H7．以下控制位中哪一位用来决定程序存储空间是否使用内部RAM。

( ) [单选题] *A) MP/B) OVLY*C) DROMD) SXM8. 下列指令中，哪条指令的写法是错误的。

物理与电子信息系《DSP原理及应用》课程考试试题（A卷）时量：120分钟总分：100分考试说明：本试题中所指DSP芯片均指TI公司TMS32C54x系列16位DSP芯片，使用到的相关存储器影像寄存器在相应地方有其格式说明。

一、单项选择题(本大题总共10小题，每小题3分，共30分)每小题所列出有4或3小项，其中仅1项是符合题目要求的，请将正确的选项序号填写在题目中的括号中。

1、在指令执行前寄存器和数据存储器相应的初始状态为(AR3)=0100h，(0100h)=0444h，则指令：ANDM#00FFh， *AR3＋执行后，以下结果正确的是：（）(A) (AR3)=0100h (B) (0100h)=0444h (C) (AR3)=0444h (D) (0100h)=0044h2、请指出下面指令使用不正确的一项为：（）（A）STL B,－8，*AR7－（B）STL A, 11(C) STL *AR2+, A (D) STLM A, BRC3、在指令执行前CPU寄存器和相关存储器影像寄存器初始状态为：A=0056788933h, B=0000000000h, ST1的C16=0, AR4=0100h, (0100h)=1534h, (0101h)=3456h, 则执行指令DADD *AR4+, A, B 后，下面所示结果不正确的是（）(A) A=0056788933h (B) AR4=0102h(C) B=006BACBD89h (D) B=00BD896BACh4、下面对TMS320C54xDSP的ALU进行运算时，如果运算的结果发生溢出，则ALU的饱和逻辑会对运算结果进行溢出处理，下面说法不正确的是：（）(A) 若OVM=0，则对ALU的运算结果不作任何调整，直接送入累加器；(B) 当正向溢出时，将32位最大正数00 7FFFFFFFH装入累加器；(C) 若OVM=1，当负向溢出时，将32位最小负数FF 80000000H装入累加器；(D) 会将状态寄存器ST0中与相关目标累加器的溢出标志OVA或OVB置1。

1、对于TMS320C54x系列DSP芯片，下列说法正确的是 ( C )(A) 专用型DSP （B）32位DSP (C) 定点型DSP (D) 浮点型DSP2、要使DSP能够响应某个可屏蔽中断，下面的说法正确的是 (B )A.需要把状态寄存器ST1的INTM位置1，且中断屏蔽寄存器IMR相应位置0B.需要把状态寄存器ST1的INTM位置1，且中断屏蔽寄存器IMR相应位置1C.需要把状态寄存器ST1的INTM位置0，且中断屏蔽寄存器IMR相应位置0D.需要把状态寄存器ST1的INTM位置0，且中断屏蔽寄存器IMR相应位置13、若链接器命令文件的MEMORY部分如下所示：MEMORY{PAGE 0: PROG: origin=C00h, length=1000hPAGE 1: DATA: origin=80h, length=200h}则下面说法不正确的是（A）A、程序存储器配置为4K字大小B、程序存储器配置为8K字大小C、数据存储器配置为512字大小D、数据存储器取名为DATA5、C54X DSP的流水线是由（ B ）级（也即是由多少个操作阶段）组成。

(A) 4 (B) 6 (C) 8 (D) 106、假定AR3中当前值为200h，AR0中的值为20h，下面说法正确的是（）A、在执行指令*AR3+0B后，AR3的值是200h；B、在执行指令*AR3-0B后，AR3的值为23Fh；C、在执行指令*AR3-0B后，AR3的值是180h；7、下面对一些常用的伪指令说法正确的是：（ D ）A、.def所定义的符号，是在当前模块中使用，而在别的模块中定义的符号；B、.ref 所定义的符号，是当前模块中定义，并可在别的模块中使用的符号；C、.sect命令定义的段是未初始化的段；D、.usect命令定义的段是未初始化的段。

8、在采用双操作数的间接寻址方式时，要使用到一些辅助寄存器，在此种寻址方式下，下面的那些辅助寄存器如果使用到了是非法的（ D ）A、AR2B、AR4C、AR5D、AR6二、填空题(每空2分，共20分)1、DSP芯片按照其用途分类，可以分为通用型和专用型两种。

通信系《 DSP 原理及应用》期末考试题（答案）姓名：学号：班级：分数：考试时间： 15：40～ 17：30考试方式：开卷；注意：所有答案必须写在答题纸上，试卷上的答案无效！一、填空题（每空 2 分，共 20 分）1、在 C 语言和 C55x 汇编语言的混合程序设计中， C 函数的参数和返回值传递到C55x的寄存器中。

在函数“ long func(int *p1, int i2, int i3, int i4)中， *p1 传递到AR0寄存器，i2传递到T0寄存器，i4 到AR1寄存器，返回值由AC0寄存器传递。

传递”2、汇编语言“mov *AR0，AC0”使用的寻址方式是间接寻址模式，“mov#0x3，DPH”使用的寻址方式是直接寻址模式，“ mov*(#0x011234) ，T2”使用的寻址方式是绝对寻址模式。

3、指令执行前 AC0的值是 0012345678，那么汇编语句“ AND #0x7f ， AC0”，执行之后，AC0的值是0000000078。

4、C55x 的链接器命令文件中， SECTIONS命令的主要作用是告诉链接器如何将输入段组合成输出段，以及在存储器何处存放输出。

MEMORY命令的主要作用是定义目标系统的存储器配置图，包括对存储器各部分的命名，以及规定它们的起始地址和长度。

二、简述题（共40 分）1、根据你的理解，试列举DSP 芯片的特点？（ 5 分）答：哈佛结构；多总线结构；指令系统的流水线操作；专用的硬件乘法器；特殊的指令；快速的指令周期；丰富的外设DSP2、TMS320C55x芯片的总线结构有何特点，主要包括哪些总线？它们的功能是什么？（ 6 分）答： TMS320C55x DSP采用先进的哈佛结构并具有十二组总线，其独立的程序总线和数据总线允许同时读取指令和操作数，实现高度的并行操作。

采用各自分开的数据总线分别用于读数据和写数据，允许 CPU在同一个机器周期内进行两次读操作数和一次写操作数。

dsp原理及应用试题及答案一、选择题（每题2分，共20分）1. DSP的全称是（）。

A. Digital Signal ProcessorB. Digital Sound ProcessorC. Digital System ProcessorD. Digital Storage Processor答案：A2. 在DSP系统中，用于实现数字信号处理的处理器是（）。

A. CPUB. GPUC. DSPD. MCU答案：C3. 下列哪个不是DSP的特点？（）A. 高速度B. 低功耗C. 高成本D. 可编程答案：C4. DSP芯片中，用于存储程序和数据的存储器是（）。

A. ROMB. RAMC. SRAMD. DRAM答案：C5. 在DSP应用中，通常使用哪种类型的算法来处理信号？（）A. 线性算法B. 非线性算法C. 离散算法D. 连续算法答案：C6. DSP在音频处理中的主要应用不包括（）。

A. 音频压缩B. 音频去噪C. 视频编码D. 音频增强答案：C7. 下列哪个是DSP编程语言？（）A. CB. C++C. JavaD. Python答案：A8. DSP的指令周期通常比通用微处理器的指令周期（）。

A. 长B. 短C. 相等D. 不可比较答案：B9. 在数字信号处理中，FFT算法主要用于（）。

A. 信号滤波B. 信号压缩C. 信号变换D. 信号增强答案：C10. DSP系统设计中，通常不包括以下哪个步骤？（）A. 系统建模B. 算法实现C. 硬件选择D. 软件测试答案：D二、填空题（每题2分，共20分）1. DSP的内部结构通常由_____、_____、_____和_____组成。

答案：CPU，存储器，输入/输出接口，总线2. 在DSP系统中，_____用于控制数据的流动。

答案：总线3. DSP的编程通常使用_____语言，因为它具有高效的执行速度。

答案：汇编4. DSP在图像处理中，常用于实现_____和_____等操作。

DSP试卷1一．填空题（本题总分12分，每空1分）1．TMS320VC5402型DSP的内部采用条位的多总线结构。

2．TMS329VC5402型DSP有个辅助工作寄存器。

3．在链接器命令文件中，PAGE １通常指________存储空间。

4．TI公司DSP处理器的软件开发环境是__________________。

5．直接寻址中从页指针的位置可以偏移寻址个单元。

6．TMS320C54x系列DSP处理器上电复位后，程序从指定存储地址________单元开始工作。

7．MS320C54X DSP主机接口HPI是________位并行口。

8.TMS320VC5402型DSP处理器的内核供电电压________伏。

9. C54x系列DSP上电复位后的工作频率是由片外3个管脚；；来决定的。

二．判断题（本题总分10分，每小题1分，正确打“√”，错误打“×”）1．DSP 处理器TMS320VC5402的供电电压为5V。

（）2．TMS320VC5402型DSP内部有8K字的ROM，用于存放自举引导程序、u律和A律扩展表、sin函数表以及中断向量表。

（）3．MEMORY伪指令用来指定链接器将输入段组合成输出段方式，以及输出段在存储器中的位置。

（）4. DSP的流水线冲突产生的原因是由于DSP运行速度还不够快。

（）5．DSP和MCU属于软件可编程微处理器，用软件实现数据处理；而不带CPU软核的FPGA 属于硬件可编程器件，用硬件实现数据处理。

（）6. C54x系列DSP的CPU寄存器及片内外设寄存器映射在数据存储空间的0000h-0080h中。

（）7.TMS320C54X 系列DSP可以通过设置OVL Y位实现数据存储空间和程序存储空间共享片内ROM。

（）8. TMS320VC5402型DSP汇编指令READA的寻址范围为64K字。

（）9.在TMS320VC5402型DSP所有中断向量中，只有硬件复位向量不能被重定位，即硬件复位向量总是指向程序空间的0FF80H位置。

一、DSP原理1、DSP（数字信号处理）是什么？DSP（Digital Signal Processing）是一种处理数字信号的技术，它可以被用来处理任何类型的信号，包括声音、图像和视频。

它的基本原理是将信号转换为数字信号，然后通过数字信号处理器（DSP）来处理，最后再转换回原来的信号格式。

2、DSP的主要功能是什么？DSP的主要功能有：（1）频率分析：通过使用傅里叶变换，可以将信号分解为不同频率的分量，从而揭示信号的结构和特性；（2）数字滤波：可以用来消除信号中的噪声，以及提取特定频率范围内的信号；（3）信号压缩：可以用来减少信号的存储空间，以及提高信号的传输速率；（4）信号处理：可以用来改变信号的形状，以及提高信号的质量。

3、DSP的应用领域有哪些？DSP的应用领域有：（1）通信：DSP可以用来处理无线电信号，以及电缆和光纤通信信号；（2）声音处理：DSP可以用来处理声音，包括语音识别、语音合成、音乐和音效处理；（3）图像处理：DSP可以用来处理图像，包括图像压缩、图像分割、图像识别和图像检索；（4）视频处理：DSP可以用来处理视频，包括视频压缩、视频分割、视频识别和视频检索等。

4、DSP的优点有哪些？DSP的优点有：（1）高效：DSP可以比传统的模拟信号处理技术更加高效，更快，更精确；（2）灵活：DSP可以根据不同的应用需求，自由地调整信号处理算法；（3）可扩展：DSP可以支持多种多样的应用，并且可以根据需要进行扩展；（4）低成本：DSP可以大大降低信号处理的成本，从而使得信号处理技术更加实用。

二、DSP应用1、DSP在自动控制系统中的应用DSP在自动控制系统中的应用主要有以下几种：（1）控制系统中的信号处理：DSP可以用来处理控制系统中的信号，包括模拟信号和数字信号；（2）控制系统中的信号分析：DSP可以用来分析控制系统中的信号，包括频率分析、时域分析和空间分析；（3）控制系统中的信号控制：DSP可以用来控制控制系统中的信号，包括模拟信号和数字信号；（4）控制系统中的信号传输：DSP可以用来传输控制系统中的信号，包括模拟信号和数字信号。

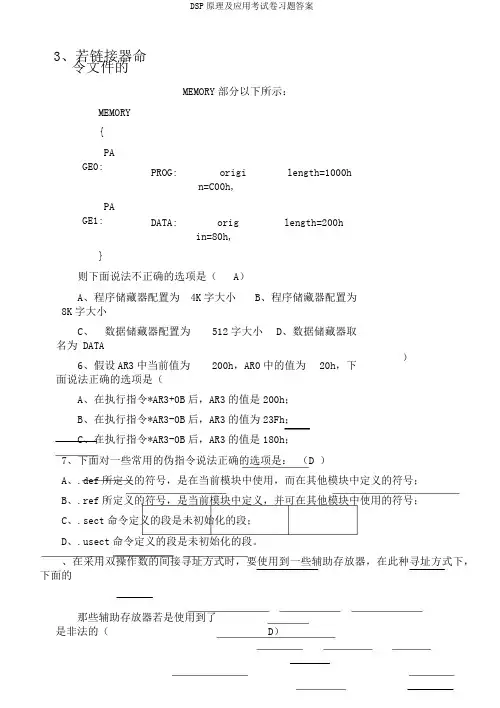

精品文档3、若链接器命令文件的MEMORY部分如下所示：MEMORY{PAGE 0: PROG: origin=C00h, length=1000hPAGE 1: DATA: origin=80h, length=200h}则下面说法不正确的是（A）A、程序存储器配置为4K字大小B、程序存储器配置为8K字大小C、数据存储器配置为512字大小D、数据存储器取名为DATA6、假定AR3中当前值为200h，AR0中的值为20h，下面说法正确的是（）A、在执行指令*AR3+0B后，AR3的值是200h；B、在执行指令*AR3-0B后，AR3的值为23Fh；C、在执行指令*AR3-0B后，AR3的值是180h；7、下面对一些常用的伪指令说法正确的是：（D ）A、.def所定义的符号，是在当前模块中使用，而在别的模块中定义的符号；B、.ref 所定义的符号，是当前模块中定义，并可在别的模块中使用的符号；C、.sect命令定义的段是未初始化的段；D、.usect命令定义的段是未初始化的段。

8、在采用双操作数的间接寻址方式时，要使用到一些辅助寄存器，在此种寻址方式下，下面的那些辅助寄存器如果使用到了是非法的（ D ）A、AR2B、AR4C、AR5D、AR63、假设AR3的当前值为200h，当使用以下TMS320C54XX寻址模式后其中的值为多少？假定AR0的值为20h。

（1）*AR3+0 （2）*AR3-0（3）*AR3+ （4）*AR32．在直接寻址中，指令代码包含了数据存储器地址的低7 位。

当ST1中直接寻址编辑方式位CPL =0 时，与DP相结合形成16位数据存储器地址；当ST1中直接寻址编辑方式位CPL =1 时，加上SP基地址形成数据存储器地址。

3．TMS320C54有两个通用引脚，BIO和XF，BIO 输入引脚可用于监视外部接口器件的状态；XF 输出引脚可以用于与外部接口器件的握手信号。

4．累加器又叫做目的寄存器，它的作用是存放从ALU或乘法器/加法器单元输出的数据。

3、若器命令文件的MEMORY部分如下所示：MEMORY{PAGE 0: PROG: origin=C00h, length=1000hPAGE 1: DATA: origin=80h, length=200h}则下面说法不正确的是（A）A、程序存储器配置为4K字大小B、程序存储器配置为8K字大小C、数据存储器配置为512字大小D、数据存储器取名为DATA6、假定AR3中当前值为200h，AR0中的值为20h，下面说确的是（）A、在执行指令*AR3+0B后，AR3的值是200h；B、在执行指令*AR3-0B后，AR3的值为23Fh；C、在执行指令*AR3-0B后，AR3的值是180h；7、下面对一些常用的伪指令说确的是：（ D ）A、.def所定义的符号，是在当前模块中使用，而在别的模块中定义的符号；B、.ref 所定义的符号，是当前模块中定义，并可在别的模块中使用的符号；C、.sect命令定义的段是未初始化的段；D、.usect命令定义的段是未初始化的段。

8、在采用双操作数的间接寻址方式时，要使用到一些辅助寄存器，在此种寻址方式下，下面的那些辅助寄存器如果使用到了是非法的（ D ）A、AR2B、AR4C、AR5D、AR63、假设AR3的当前值为200h，当使用以下TMS320C54XX寻址模式后其中的值为多少？假定AR0的值为20h。

（1）*AR3+0 （2）*AR3-0（3）*AR3+ （4）*AR32．在直接寻址中，指令代码包含了数据存储器地址的低 7 位。

当ST1中直接寻址编辑方式位CPL =0 时，与DP相结合形成16位数据存储器地址；当ST1中直接寻址编辑方式位CPL =1 时，加上SP基地址形成数据存储器地址。

3．TMS320C54有两个通用引脚，BIO和XF， BIO 输入引脚可用于监视外部接口器件的状态； XF 输出引脚可以用于与外部接口器件的握手信号。

4．累加器又叫做目的寄存器，它的作用是存放从ALU或乘法器/加法器单元输出的数据。

D S P原理及应用试卷答案内部编号：（YUUT-TBBY-MMUT-URRUY-UOOY-DBUYI-0128）通信系《DSP原理及应用》期末考试题（答案）姓名：学号：班级：分数：考试时间：15：40～17：30 考试方式：开卷；注意：所有答案必须写在答题纸上，试卷上的答案无效！一、填空题（每空2分，共20分）1、在C语言和C55x汇编语言的混合程序设计中，C函数的参数和返回值传递到C55x的寄存器中。

在函数“long func(int *p1, int i2, int i3, int i4)”中，*p1传递到AR0寄存器，i2传递到T0寄存器，i4传递到AR1寄存器，返回值由AC0寄存器传递。

2、汇编语言“mov *AR0，AC0”使用的寻址方式是间接寻址模式，“mov#0x3，DPH”使用的寻址方式是直接寻址模式，“mov *(#0x011234)，T2”使用的寻址方式是绝对寻址模式。

3、“AND #0x7f， AC0”，执行之后，AC0的值是0000000078。

4、C55x 的链接器命令文件中，SECTIONS命令的主要作用是告诉链接器如何将输入段组合成输出段，以及在存储器何处存放输出。

MEMORY命令的主要作用是定义目标系统的存储器配置图，包括对存储器各部分的命名，以及规定它们的起始地址和长度。

二、简述题（共40分）1、根据你的理解，试列举 DSP 芯片的特点？（5分）答：哈佛结构；多总线结构；指令系统的流水线操作；专用的硬件乘法器；特殊的DSP指令；快速的指令周期；丰富的外设2、TMS320C55x 芯片的总线结构有何特点，主要包括哪些总线？它们的功能是什么？（6分）答：TMS320C55x DSP采用先进的哈佛结构并具有十二组总线，其独立的程序总线和数据总线允许同时读取指令和操作数，实现高度的并行操作。

采用各自分开的数据总线分别用于读数据和写数据，允许CPU在同一个机器周期内进行两次读操作数和一次写操作数。

5.CMD文件的有两大功能，一是通过MEMORY伪指令来指示存储空间，_是来指明存储空间位置。

填空：1.TI公司的定点DSP产品主要有TMS320C2000 系列、TMS320C5000 系列和TMS320C6000系列。

2.TMS320X2812主频高达150mhz,采用哈佛总线结构模式。

3.TMS320X2812芯片的封装方式有176引脚的PGF低剖面四芯线扁平LQFP封装和179针的GHH球形网络阵列BGA 封装。

4.TMS320X2812的事件管理器模块包括2个通用定时器单元 _________ 、以及_________ C5.CMD文件的有两大功能，一是通过MEMORY伪指令来指示存储空间，.一是通过sections伪指令来配到存储空间 __________________________ O6.“# pragma DATA_SECTION”命令用来定义数据段，“# pragma DATA_SECTION” 命令用来定义J7.TMS320X2812三级中断分别是CPU级、PIE中断_______________ 和外设级。

8.F2812存储器被划分成 ________ 、保留区和CPU中断向量9.SCI模块的信号有___________ 、控制信号 __________ 和中断信号。

10.F2812 DSP中传送执行指令所需的地址需要用到PABH.C语言程序经过编译后会生成两大类的段：代码段和数据段。

简答：I.DSP芯片有哪些主要特点？DSP的主要特点有：1•哈佛结构2•多总线结构3•流水线结构4•多处理单元2.简述典型DSP应用系统的构成。

一个典型的DSP系统应包括抗混叠滤波器、数据采集A/D转换器、数字信号处理器DSP、D/A转换器和低通滤波器等组成。

3.简述DSP应用系统的一般设计开发过程。

如何选择DSP芯片？答：DSP应用系统的一般开发过程有：系统需求说明；定义技术指标；选择DSP芯片及外芯片；软件设讣说明、软件编程与测试；ii更件设讣说明、硕件电力与调试；系统集成；系统测试，样机、中试与产品。
