第四章 织机的引纬机构

织机原理织布机是由开口、引纬、打纬、送经、卷取五大机构组成，俗称五大运动。

各机构调整的方法及要求如下：一、卷取机构本机卷取运动采用涡轮式间歇卷取机构。

卷取涡轮蜗杆搭齿要求，要灵活并且要居中。

卷取动程的调节，右侧筘座上有一个滑动转子，朝上动程大，也就是撑齿数多，朝下动程小，撑齿数也就少。

纬密的计算如下：英制：棘轮齿数=纬密*每纬卷取牙数/3公制：棘轮齿数=纬密*每纬卷取牙数/1.175二、送经机构1、本送经机构是外侧立式送经，这套装置比较理想。

根据经轴的大小来调节簧力大小。

通过经纱的张力来自动调节送经量的大小，并保持一定的经纱张力。

2、盘片与送经齿轮搭齿良好。

张力的调节：A、三根弹簧上的螺杆顺时针旋转，布面张力会变大，反之张力会变小。

B、张力重锤往前布面会变紧，往后会变送。

C、两根12cm螺杆收紧布面张力会变大，反之张力会变小。

D、在织造过程中，不同的纬密所要求的送经补偿量是不同的，一般纬密32~80根/厘米用单头蜗轮蜗杆，16~32根/厘米用双头蜗轮蜗杆，6~16跟/厘米用三头蜗轮蜗杆送经，双头蜗轮蜗杆卷取。

三、传动和制动机构1、电磁离合器与电磁制动器是织机的传动关键部分，间隙0.2mm~0.5mm，两摩擦面四周均匀。

2、不应有油。

如打滑用布擦去油或用柴油洗净以免刹车位置不良。

3、小皮带盘要经常检查键肖是否脱落，以免小皮带盘轴孔变大，马达轴及键槽磨损，传动轮不能失油，否则轴承易磨损，间隙过大，都会造成异响声，4、传动皮带不能过紧，也不能过松，检查皮带歪斜情况。

四、开口机构743是采用踏盘开口，747织机是采用多臂来完成，下面采用弹簧钢综。

链轮通过链条传递多臂链轮上做运动连接，它的运动原由曲轴，开口时间为285°~310°，一般以290°左右为好。

第一片综框端面距顶梁内端面为310mm~315mm （曲轴在180°时，从大龙至综框端面265mm~270mm左右），综框不能相互打架，多臂上面的机前第一片提综臂到滑轮和钢综箱要基本成一直线，多臂上的提综臂第一、二片以三档或三档半开始为好，提综臂上的滑块向上是开口小，向下是开口大，综框运动要平稳。

喷气织机引纬是以压缩空气为引纬载体，利用压缩空气通过小孔释放时产生的高速气流将纬纱牵引穿过梭口，完成其引纬功能的。

引纬功能的优劣很大程度上决定着喷气织机的优劣。

因此，引纬系统是喷气织机的关键之一。

早期的喷气织机引纬系统，是用一种多孔喷管直接向梭口中喷射气流进行引纬。

这种引纬方式气流扩散严重，气流速度在梭道中下降很快，梭道出口侧的气流紊乱，不能有效地牵引纬纱，引纬的有效长度不足1m，纬缩和缺纬等织疵难以避免，而且引纬所需要的气压较高，动力消耗大。

为了改变上述的气流状态，研究和发展了管道喷气引纬。

管道片有效地减少了气流的扩散，提高了梭道出口侧的气流速度，为顺利引纬提供了有利的条件。

管道片引纬显著地提高了布面质量，并使引纬有效长度达到1m以上，引纬需要的气压降低，动力消耗亦减少。

因此管道片引纬的应用，使喷气织机可以用来装备生产车间，成为最早商品化的喷气织机（图2—2）。

由图2—2可见，它的优点是空气耗量较小，可以用普通筘打纬，钢筘费用低。

但由于打纬时，管道片需摆至织口下方，打纬机构需要适应管道片向下摆动的要求，不利于高速运转。

管道片与经纱的摩擦，要求原纱及上浆质量较高，织物经密也受到限制。

主、辅喷嘴接力引纬，异形筘引导气流引纬方式克服了上述问题。

它的不断完善，使喷气织机成为高速、高效、优质、阔幅、省力、自动化程度高的有发展潜力的织机。

喷气织机的引纬系统是由气源净化、气压调节或气流调节、气路、主、辅喷嘴，异形筘、储纬器、纬纱供纱架，控制主、辅喷嘴气流开关的电磁阀等装置组成。

喷气织机的空气输送系统是由空气压缩机出来的压缩空气，经过配管到达织机上的空气过滤器，过滤后的空气经过气压调节箱内的调压阀调节压力后，分送到喷射装置的各执行器件。

图2—3为ZA209i型喷气织机的空气输送系统。

压缩空气输送进织机，先经过滤器，滤除杂质，然后进气压调节箱，分路调压后，输至主气包和辅气包中，再经气路的开关电磁阀输至主喷嘴、辅喷嘴、剪切喷、延伸喷和纬纱处理系统的上吹、吸收和保持装置。

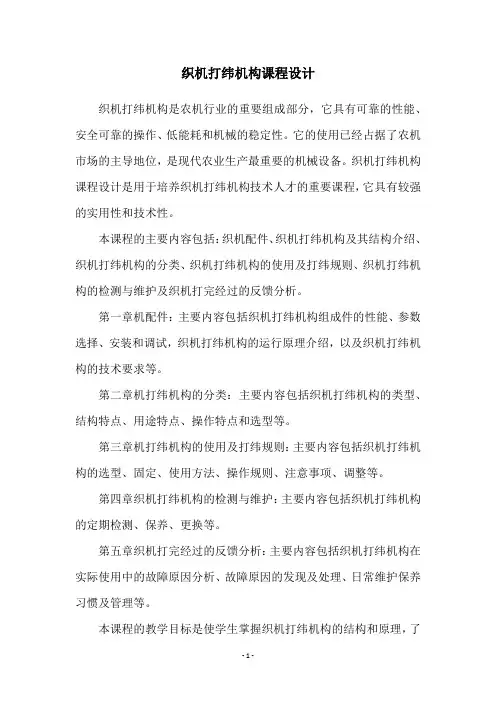

织机打纬机构课程设计织机打纬机构是农机行业的重要组成部分，它具有可靠的性能、安全可靠的操作、低能耗和机械的稳定性。

它的使用已经占据了农机市场的主导地位，是现代农业生产最重要的机械设备。

织机打纬机构课程设计是用于培养织机打纬机构技术人才的重要课程，它具有较强的实用性和技术性。

本课程的主要内容包括：织机配件、织机打纬机构及其结构介绍、织机打纬机构的分类、织机打纬机构的使用及打纬规则、织机打纬机构的检测与维护及织机打完经过的反馈分析。

第一章机配件：主要内容包括织机打纬机构组成件的性能、参数选择、安装和调试，织机打纬机构的运行原理介绍，以及织机打纬机构的技术要求等。

第二章机打纬机构的分类：主要内容包括织机打纬机构的类型、结构特点、用途特点、操作特点和选型等。

第三章机打纬机构的使用及打纬规则：主要内容包括织机打纬机构的选型、固定、使用方法、操作规则、注意事项、调整等。

第四章织机打纬机构的检测与维护：主要内容包括织机打纬机构的定期检测、保养、更换等。

第五章织机打完经过的反馈分析：主要内容包括织机打纬机构在实际使用中的故障原因分析、故障原因的发现及处理、日常维护保养习惯及管理等。

本课程的教学目标是使学生掌握织机打纬机构的结构和原理，了解织机打纬机构的性能参数，掌握织机打纬机构的使用、维护及反馈分析方法，提高织机打纬机构的使用效率。

本课程的教学以大量实际操作为主，学习者需要具备较强的实践能力，较好的思维能力，能够根据实际情况选择最佳的织机打纬机构，并掌握相关的维护保养和检测方法。

教师应当注重课堂气氛的活跃，引导学生积极参与，树立正确的学习态度，使之在真实工作环境中得到实践操作能力的提高。

本课程的教学重点是织机打纬机构的结构、性能、选型、使用、检测、维护及反馈分析等，以实验室训练为主，融模拟实践、课堂讨论和总结报告等多种形式，结合实际工作来进行讲解和练习。

本课程的考试模式主要采用技能考核和报告评定的结合形式，综合考核学生的学习成果，对学生综合素质和学习能力的提高给予充分考量。

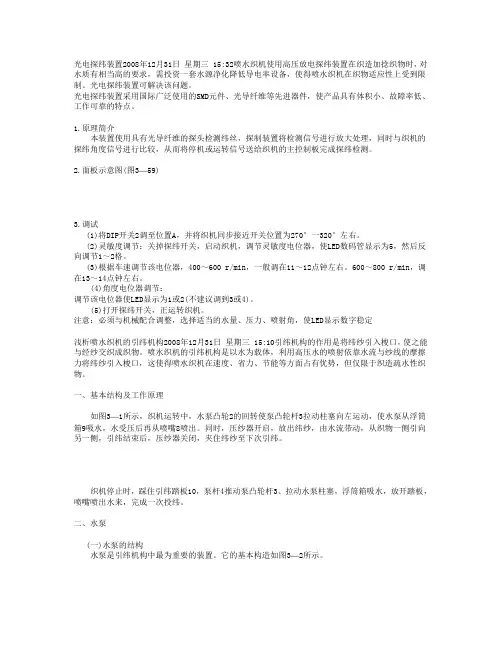

光电探纬装置2008年12月31日星期三 15:32喷水织机使用高压放电探纬装置在织造加捻织物时，对水质有相当高的要求，需投资一套水源净化降低导电率设备，使得喷水织机在织物适应性上受到限制。

光电探纬装置可解决该问题。

光电探纬装置采用国际广泛使用的SMD元件、光导纤维等先进器件，使产品具有体积小、故障率低、工作可靠的特点。

1.原理简介本装置使用具有光导纤维的探头检测纬丝，探制装置将检测信号进行放大处理，同时与织机的探纬角度信号进行比较，从而将停机或运转信号送给织机的主控制板完成探纬检测。

2.面板示意图(图3—59)3.调试(1)将DIP开关2调至位置A，并将织机同步接近开关位置为270°一320°左右。

(2)灵敏度调节：关掉探纬开关，启动织机，调节灵敏度电位器，使LED数码管显示为5，然后反向调节1～2格。

(3)根据车速调节该电位器，400～600 r/min，一般调在11～12点钟左右。

600～800 r/min，调在13～14点钟左右。

(4)角度电位器调节：调节该电位器使LED显示为1或2(不建议调到3或4)。

(5)打开探纬开关，正运转织机。

注意：必须与机械配合调整，选择适当的水量、压力、喷射角，使LED显示数字稳定浅析喷水织机的引纬机构2008年12月31日星期三 15:10引纬机构的作用是将纬纱引入梭口，使之能与经纱交织成织物。

喷水织机的引纬机构是以水为载体，利用高压水的喷射依靠水流与纱线的摩擦力将纬纱引入梭口，这使得喷水织机在速度、省力、节能等方面占有优势，但仅限于织造疏水性织物。

一、基本结构及工作原理如图3—1所示，织机运转中，水泵凸轮2的回转使泵凸轮杆3拉动柱塞向左运动，使水泵从浮筒箱9吸水，水受压后再从喷嘴8喷出。

同时，压纱器开启，放出纬纱，由水流带动，从织物一侧引向另一侧，引纬结束后，压纱器关闭，夹住纬纱至下次引纬。

织机停止时，踩住引纬踏板10，泵杆4推动泵凸轮杆3、拉动水泵柱塞，浮筒箱吸水，放开踏板，喷嘴喷出水来，完成一次投纬。

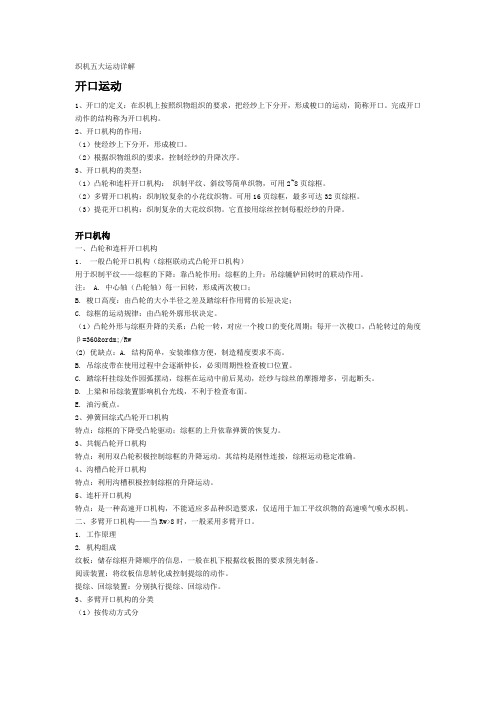

织机五大运动详解开口运动1、开口的定义：在织机上按照织物组织的要求，把经纱上下分开，形成梭口的运动，简称开口。

完成开口动作的结构称为开口机构。

2、开口机构的作用：（1）使经纱上下分开，形成梭口。

（2）根据织物组织的要求，控制经纱的升降次序。

3、开口机构的类型：（1）凸轮和连杆开口机构：织制平纹、斜纹等简单织物，可用2~8页综框。

（2）多臂开口机构：织制较复杂的小花纹织物。

可用16页综框，最多可达32页综框。

（3）提花开口机构：织制复杂的大花纹织物。

它直接用综丝控制每根经纱的升降。

开口机构一、凸轮和连杆开口机构1．一般凸轮开口机构（综框联动式凸轮开口机构）用于织制平纹——综框的下降：靠凸轮作用；综框的上升：吊综辘轳回转时的联动作用。

注： A. 中心轴（凸轮轴）每一回转，形成两次梭口；B. 梭口高度：由凸轮的大小半径之差及踏综杆作用臂的长短决定；C. 综框的运动规律：由凸轮外廓形状决定。

（1）凸轮外形与综框升降的关系：凸轮一转，对应一个梭口的变化周期；每开一次梭口，凸轮转过的角度β=360º/Rw(2) 优缺点：A. 结构简单，安装维修方便，制造精度要求不高。

B. 吊综皮带在使用过程中会逐渐伸长，必须周期性检查梭口位置。

C. 踏综杆挂综处作园弧摆动，综框在运动中前后晃动，经纱与综丝的摩擦增多，引起断头。

D. 上梁和吊综装置影响机台光线，不利于检查布面。

E. 油污疵点。

2、弹簧回综式凸轮开口机构特点：综框的下降受凸轮驱动；综框的上升依靠弹簧的恢复力。

3、共轭凸轮开口机构特点：利用双凸轮积极控制综框的升降运动。

其结构是刚性连接，综框运动稳定准确。

4、沟槽凸轮开口机构特点：利用沟槽积极控制综框的升降运动。

5、连杆开口机构特点：是一种高速开口机构，不能适应多品种织造要求，仅适用于加工平纹织物的高速喷气喷水织机。

二、多臂开口机构——当Rw>8时，一般采用多臂开口。

1. 工作原理2. 机构组成纹板：储存综框升降顺序的信息，一般在机下根据纹板图的要求预先制备。

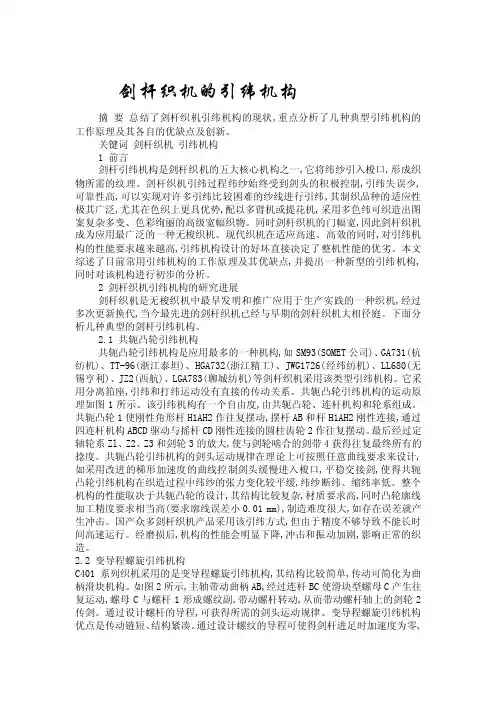

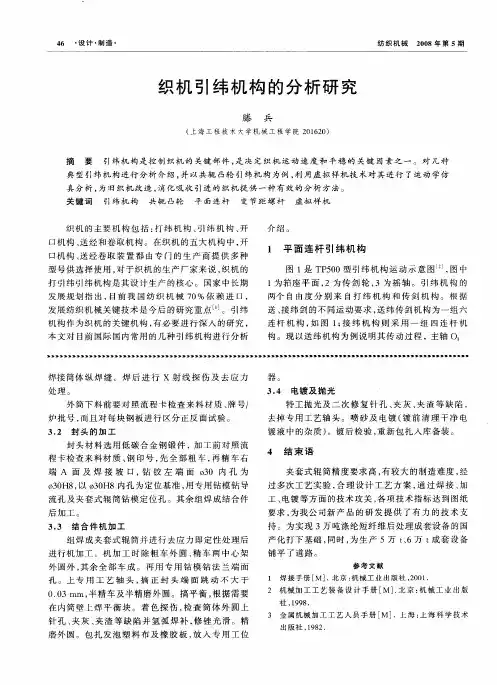

剑杆织机的引纬机构摘要总结了剑杆织机引纬机构的现状,重点分析了几种典型引纬机构的工作原理及其各自的优缺点及创新。

关键词剑杆织机引纬机构1 前言剑杆引纬机构是剑杆织机的五大核心机构之一,它将纬纱引入梭口,形成织物所需的纹理。

剑杆织机引纬过程纬纱始终受到剑头的积极控制,引纬失误少,可靠性高,可以实现对许多引纬比较困难的纱线进行引纬,其制织品种的适应性极其广泛,尤其在色织上更具优势,配以多臂机或提花机,采用多色纬可织造出图案复杂多变、色彩绚丽的高级宽幅织物。

同时剑杆织机的门幅宽,因此剑杆织机成为应用最广泛的一种无梭织机。

现代织机在适应高速、高效的同时,对引纬机构的性能要求越来越高,引纬机构设计的好坏直接决定了整机性能的优劣。

本文综述了目前常用引纬机构的工作原理及其优缺点,并提出一种新型的引纬机构,同时对该机构进行初步的分析。

2 剑杆织机引纬机构的研究进展剑杆织机是无梭织机中最早发明和推广应用于生产实践的一种织机,经过多次更新换代,当今最先进的剑杆织机已经与早期的剑杆织机大相径庭。

下面分析几种典型的剑杆引纬机构。

2.1 共轭凸轮引纬机构共轭凸轮引纬机构是应用最多的一种机构,如SM93(SOMET公司)、GA731(杭纺机)、TT-96(浙江泰坦)、HGA732(浙江精工)、JWG1726(经纬纺机)、LL680(无锡亨利)、JZ2(西航)、LGA783(聊城纺机)等剑杆织机采用该类型引纬机构。

它采用分离筘座,引纬和打纬运动没有直接的传动关系。

共轭凸轮引纬机构的运动原理如图1所示。

该引纬机构有一个自由度,由共轭凸轮、连杆机构和轮系组成。

共轭凸轮1使刚性角形杆H1AH2作往复摆动,摆杆AB和杆H1AH2刚性连接,通过四连杆机构ABCD驱动与摇杆CD刚性连接的圆柱齿轮2作往复摆动。

最后经过定轴轮系Zl、Z2、Z3和剑轮3的放大,使与剑轮啮合的剑带4获得往复最终所有的捻度。

共轭凸轮引纬机构的剑头运动规律在理论上可按照任意曲线要求来设计,如采用改进的梯形加速度的曲线控制剑头缓慢进入梭口,平稳交接剑,使得共轭凸轮引纬机构在织造过程中纬纱的张力变化较平缓,纬纱断纬、缩纬率低。

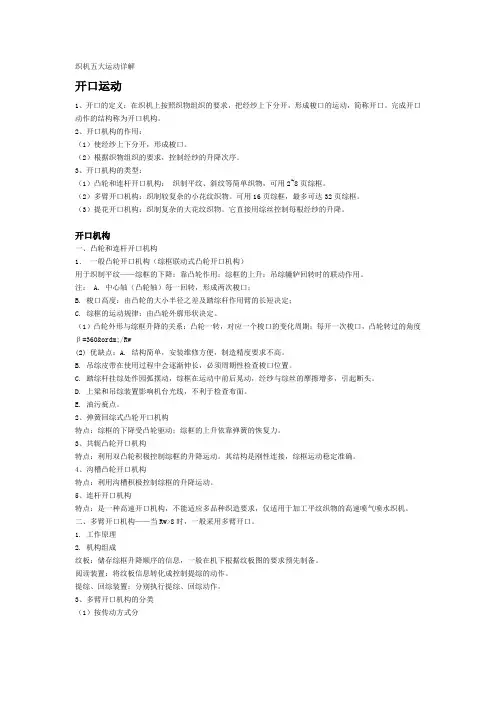

织机五大运动详解开口运动1、开口的定义：在织机上按照织物组织的要求，把经纱上下分开，形成梭口的运动，简称开口。

完成开口动作的结构称为开口机构。

2、开口机构的作用：（1）使经纱上下分开，形成梭口。

（2）根据织物组织的要求，控制经纱的升降次序。

3、开口机构的类型：（1）凸轮和连杆开口机构：织制平纹、斜纹等简单织物，可用2~8页综框。

（2）多臂开口机构：织制较复杂的小花纹织物。

可用16页综框，最多可达32页综框。

（3）提花开口机构：织制复杂的大花纹织物。

它直接用综丝控制每根经纱的升降。

开口机构一、凸轮和连杆开口机构1．一般凸轮开口机构（综框联动式凸轮开口机构）用于织制平纹——综框的下降：靠凸轮作用；综框的上升：吊综辘轳回转时的联动作用。

注： A. 中心轴（凸轮轴）每一回转，形成两次梭口；B. 梭口高度：由凸轮的大小半径之差及踏综杆作用臂的长短决定；C. 综框的运动规律：由凸轮外廓形状决定。

（1）凸轮外形与综框升降的关系：凸轮一转，对应一个梭口的变化周期；每开一次梭口，凸轮转过的角度β=360º/Rw(2) 优缺点：A. 结构简单，安装维修方便，制造精度要求不高。

B. 吊综皮带在使用过程中会逐渐伸长，必须周期性检查梭口位置。

C. 踏综杆挂综处作园弧摆动，综框在运动中前后晃动，经纱与综丝的摩擦增多，引起断头。

D. 上梁和吊综装置影响机台光线，不利于检查布面。

E. 油污疵点。

2、弹簧回综式凸轮开口机构特点：综框的下降受凸轮驱动；综框的上升依靠弹簧的恢复力。

3、共轭凸轮开口机构特点：利用双凸轮积极控制综框的升降运动。

其结构是刚性连接，综框运动稳定准确。

4、沟槽凸轮开口机构特点：利用沟槽积极控制综框的升降运动。

5、连杆开口机构特点：是一种高速开口机构，不能适应多品种织造要求，仅适用于加工平纹织物的高速喷气喷水织机。

二、多臂开口机构——当Rw>8时，一般采用多臂开口。

1. 工作原理2. 机构组成纹板：储存综框升降顺序的信息，一般在机下根据纹板图的要求预先制备。
