第四章 织机的引纬机构..

织机原理织布机是由开口、引纬、打纬、送经、卷取五大机构组成，俗称五大运动。

各机构调整的方法及要求如下：一、卷取机构本机卷取运动采用涡轮式间歇卷取机构。

卷取涡轮蜗杆搭齿要求，要灵活并且要居中。

卷取动程的调节，右侧筘座上有一个滑动转子，朝上动程大，也就是撑齿数多，朝下动程小，撑齿数也就少。

纬密的计算如下：英制：棘轮齿数=纬密*每纬卷取牙数/3公制：棘轮齿数=纬密*每纬卷取牙数/1.175二、送经机构1、本送经机构是外侧立式送经，这套装置比较理想。

根据经轴的大小来调节簧力大小。

通过经纱的张力来自动调节送经量的大小，并保持一定的经纱张力。

2、盘片与送经齿轮搭齿良好。

张力的调节：A、三根弹簧上的螺杆顺时针旋转，布面张力会变大，反之张力会变小。

B、张力重锤往前布面会变紧，往后会变送。

C、两根12cm螺杆收紧布面张力会变大，反之张力会变小。

D、在织造过程中，不同的纬密所要求的送经补偿量是不同的，一般纬密32~80根/厘米用单头蜗轮蜗杆，16~32根/厘米用双头蜗轮蜗杆，6~16跟/厘米用三头蜗轮蜗杆送经，双头蜗轮蜗杆卷取。

三、传动和制动机构1、电磁离合器与电磁制动器是织机的传动关键部分，间隙0.2mm~0.5mm，两摩擦面四周均匀。

2、不应有油。

如打滑用布擦去油或用柴油洗净以免刹车位置不良。

3、小皮带盘要经常检查键肖是否脱落，以免小皮带盘轴孔变大，马达轴及键槽磨损，传动轮不能失油，否则轴承易磨损，间隙过大，都会造成异响声，4、传动皮带不能过紧，也不能过松，检查皮带歪斜情况。

四、开口机构743是采用踏盘开口，747织机是采用多臂来完成，下面采用弹簧钢综。

链轮通过链条传递多臂链轮上做运动连接，它的运动原由曲轴，开口时间为285°~310°，一般以290°左右为好。

第一片综框端面距顶梁内端面为310mm~315mm （曲轴在180°时，从大龙至综框端面265mm~270mm左右），综框不能相互打架，多臂上面的机前第一片提综臂到滑轮和钢综箱要基本成一直线，多臂上的提综臂第一、二片以三档或三档半开始为好，提综臂上的滑块向上是开口小，向下是开口大，综框运动要平稳。

喷气织机引纬是以压缩空气为引纬载体，利用压缩空气通过小孔释放时产生的高速气流将纬纱牵引穿过梭口，完成其引纬功能的。

引纬功能的优劣很大程度上决定着喷气织机的优劣。

因此，引纬系统是喷气织机的关键之一。

早期的喷气织机引纬系统，是用一种多孔喷管直接向梭口中喷射气流进行引纬。

这种引纬方式气流扩散严重，气流速度在梭道中下降很快，梭道出口侧的气流紊乱，不能有效地牵引纬纱，引纬的有效长度不足1m，纬缩和缺纬等织疵难以避免，而且引纬所需要的气压较高，动力消耗大。

为了改变上述的气流状态，研究和发展了管道喷气引纬。

管道片有效地减少了气流的扩散，提高了梭道出口侧的气流速度，为顺利引纬提供了有利的条件。

管道片引纬显著地提高了布面质量，并使引纬有效长度达到1m以上，引纬需要的气压降低，动力消耗亦减少。

因此管道片引纬的应用，使喷气织机可以用来装备生产车间，成为最早商品化的喷气织机（图2—2）。

由图2—2可见，它的优点是空气耗量较小，可以用普通筘打纬，钢筘费用低。

但由于打纬时，管道片需摆至织口下方，打纬机构需要适应管道片向下摆动的要求，不利于高速运转。

管道片与经纱的摩擦，要求原纱及上浆质量较高，织物经密也受到限制。

主、辅喷嘴接力引纬，异形筘引导气流引纬方式克服了上述问题。

它的不断完善，使喷气织机成为高速、高效、优质、阔幅、省力、自动化程度高的有发展潜力的织机。

喷气织机的引纬系统是由气源净化、气压调节或气流调节、气路、主、辅喷嘴，异形筘、储纬器、纬纱供纱架，控制主、辅喷嘴气流开关的电磁阀等装置组成。

喷气织机的空气输送系统是由空气压缩机出来的压缩空气，经过配管到达织机上的空气过滤器，过滤后的空气经过气压调节箱内的调压阀调节压力后，分送到喷射装置的各执行器件。

图2—3为ZA209i型喷气织机的空气输送系统。

压缩空气输送进织机，先经过滤器，滤除杂质，然后进气压调节箱，分路调压后，输至主气包和辅气包中，再经气路的开关电磁阀输至主喷嘴、辅喷嘴、剪切喷、延伸喷和纬纱处理系统的上吹、吸收和保持装置。

纬向梭口织机的引纬原理
纬向梭口织机的引纬原理是利用引纬器引纬糸经过夜中通过梭口前后的针眼，经由绞车转动磨榫传给梭体，并通过梭的尾部固定，使梭在纬布织造时能够来回穿行。

引纬器的动作由凸轮带动，其本质是通过凸轮连杆机构使引织糸绷紧、引正纬运动到梭口，并在梭口前后的引纬指操纵下，通过合适的时间周期、速度和力量将引纬糸穿越到梭口的针眼中，然后梭体经由绞车和织机的运动，将引纬糸带到织机的另一端，完成纬向的织造工作。

完成一次织造后，引纬器会迅速将引纬糸回位，以准备进行下一次的织造操作。

光电探纬装置2008年12月31日星期三 15:32喷水织机使用高压放电探纬装置在织造加捻织物时，对水质有相当高的要求，需投资一套水源净化降低导电率设备，使得喷水织机在织物适应性上受到限制。

光电探纬装置可解决该问题。

光电探纬装置采用国际广泛使用的SMD元件、光导纤维等先进器件，使产品具有体积小、故障率低、工作可靠的特点。

1.原理简介本装置使用具有光导纤维的探头检测纬丝，探制装置将检测信号进行放大处理，同时与织机的探纬角度信号进行比较，从而将停机或运转信号送给织机的主控制板完成探纬检测。

2.面板示意图(图3—59)3.调试(1)将DIP开关2调至位置A，并将织机同步接近开关位置为270°一320°左右。

(2)灵敏度调节：关掉探纬开关，启动织机，调节灵敏度电位器，使LED数码管显示为5，然后反向调节1～2格。

(3)根据车速调节该电位器，400～600 r/min，一般调在11～12点钟左右。

600～800 r/min，调在13～14点钟左右。

(4)角度电位器调节：调节该电位器使LED显示为1或2(不建议调到3或4)。

(5)打开探纬开关，正运转织机。

注意：必须与机械配合调整，选择适当的水量、压力、喷射角，使LED显示数字稳定浅析喷水织机的引纬机构2008年12月31日星期三 15:10引纬机构的作用是将纬纱引入梭口，使之能与经纱交织成织物。

喷水织机的引纬机构是以水为载体，利用高压水的喷射依靠水流与纱线的摩擦力将纬纱引入梭口，这使得喷水织机在速度、省力、节能等方面占有优势，但仅限于织造疏水性织物。

一、基本结构及工作原理如图3—1所示，织机运转中，水泵凸轮2的回转使泵凸轮杆3拉动柱塞向左运动，使水泵从浮筒箱9吸水，水受压后再从喷嘴8喷出。

同时，压纱器开启，放出纬纱，由水流带动，从织物一侧引向另一侧，引纬结束后，压纱器关闭，夹住纬纱至下次引纬。

织机停止时，踩住引纬踏板10，泵杆4推动泵凸轮杆3、拉动水泵柱塞，浮筒箱吸水，放开踏板，喷嘴喷出水来，完成一次投纬。

剑杆织机的引纬机构摘要总结了剑杆织机引纬机构的现状,重点分析了几种典型引纬机构的工作原理及其各自的优缺点及创新。

关键词剑杆织机引纬机构1 前言剑杆引纬机构是剑杆织机的五大核心机构之一,它将纬纱引入梭口,形成织物所需的纹理。

剑杆织机引纬过程纬纱始终受到剑头的积极控制,引纬失误少,可靠性高,可以实现对许多引纬比较困难的纱线进行引纬,其制织品种的适应性极其广泛,尤其在色织上更具优势,配以多臂机或提花机,采用多色纬可织造出图案复杂多变、色彩绚丽的高级宽幅织物。

同时剑杆织机的门幅宽,因此剑杆织机成为应用最广泛的一种无梭织机。

现代织机在适应高速、高效的同时,对引纬机构的性能要求越来越高,引纬机构设计的好坏直接决定了整机性能的优劣。

本文综述了目前常用引纬机构的工作原理及其优缺点,并提出一种新型的引纬机构,同时对该机构进行初步的分析。

2 剑杆织机引纬机构的研究进展剑杆织机是无梭织机中最早发明和推广应用于生产实践的一种织机,经过多次更新换代,当今最先进的剑杆织机已经与早期的剑杆织机大相径庭。

下面分析几种典型的剑杆引纬机构。

2.1 共轭凸轮引纬机构共轭凸轮引纬机构是应用最多的一种机构,如SM93(SOMET公司)、GA731(杭纺机)、TT-96(浙江泰坦)、HGA732(浙江精工)、JWG1726(经纬纺机)、LL680(无锡亨利)、JZ2(西航)、LGA783(聊城纺机)等剑杆织机采用该类型引纬机构。

它采用分离筘座,引纬和打纬运动没有直接的传动关系。

共轭凸轮引纬机构的运动原理如图1所示。

该引纬机构有一个自由度,由共轭凸轮、连杆机构和轮系组成。

共轭凸轮1使刚性角形杆H1AH2作往复摆动,摆杆AB和杆H1AH2刚性连接,通过四连杆机构ABCD驱动与摇杆CD刚性连接的圆柱齿轮2作往复摆动。

最后经过定轴轮系Zl、Z2、Z3和剑轮3的放大,使与剑轮啮合的剑带4获得往复最终所有的捻度。

共轭凸轮引纬机构的剑头运动规律在理论上可按照任意曲线要求来设计,如采用改进的梯形加速度的曲线控制剑头缓慢进入梭口,平稳交接剑,使得共轭凸轮引纬机构在织造过程中纬纱的张力变化较平缓,纬纱断纬、缩纬率低。

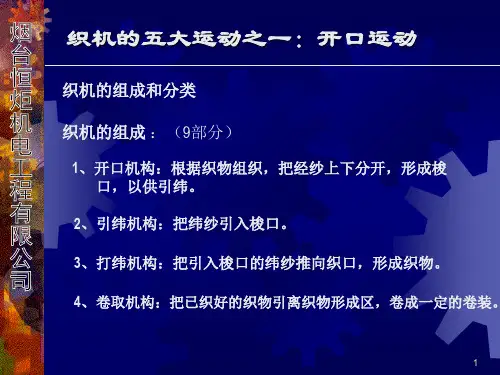

织机的组成以及分类
1、开口机构：根据织物组织，把经纱上下分开,形成梭口，以供引纬。

2、引纬机构:把纬纱引入梭口。

3、打纬机构：把引入梭口的纬纱推向织口,形成织物.
4、卷取机构：把已织好的织物引离织物形成区，卷成一定的卷装.
5、送经机构：按交织的需要供应经纱，并使经纱具有一定的张力。

6、机架、启动、制动、传动机构。

7、保护装置：预防织疵,安全运转.
8、自动补纬装置：纬纱用完之后，自动补纬。

9、多色供纬装置：交替供给不同的纬纱进行交织，无需停车。

织机的分类
1、按构成织物的纤维材料: 棉织机、毛织机、丝织机、黄麻织机
2、按所织织物的轻重:
轻型织机：制织轻薄型织物，如丝织物。

中型织机：制织中等厚度的织物，如棉、亚麻、精纺毛织物.
重型织机：制织厚重织物，如帆布、粗纺毛织物。

3、按织物幅宽：宽幅织机、窄幅织机。

4、按开口机构：
踏盘织机：织制简单组织的织物。

多臂织机：织制组织比较复杂的小花纹织物.
提花织机：织制各种大花纹织物。

5、按引纬方式：
有梭织机：
无梭织机: 喷气、喷水、剑杆（刚性、挠性)、片梭。

6、按纬纱补给情况：
有梭分人工补纬和自动补纬（自动换梭、自动换管）。

无梭织机由大筒子供纬，不存在自动补纬问题。

7、按多色供纬能力：
单梭织机：不能多色供纬
多梭织机
多色供纬的无梭织机
8、按特种产品: 绒织机、毛巾织机、带织机、纱罗织机等
9、其它: 三向织机、织编机等。

剑杆织机引纬原理、传剑、选纬机构课件.一、教学内容本节课我们将深入学习剑杆织机的引纬原理以及传剑和选纬机构的相关知识。

教学内容主要基于《现代织造技术》教材第四章第二节，详细内容涉及剑杆织机的工作原理、传剑机构的运动与控制、选纬机构的分类及工作原理。

二、教学目标1. 理解剑杆织机引纬原理，掌握其主要组成部分及作用。

2. 学习传剑机构的工作原理和运动控制方法，了解其在织造过程中的重要性。

3. 了解选纬机构的分类及工作原理，能够分析不同选纬机构的优缺点。

三、教学难点与重点教学难点：传剑机构运动控制原理、选纬机构工作原理。

教学重点：剑杆织机引纬原理、传剑和选纬机构在织造过程中的作用。

四、教具与学具准备1. 教具：剑杆织机模型、传剑和选纬机构实物、PPT课件。

2. 学具：笔记本、笔、计算器。

五、教学过程1. 实践情景引入（5分钟）展示剑杆织机实物和织物样品，引导学生思考剑杆织机的工作原理。

2. 理论讲解（15分钟）（1）剑杆织机引纬原理（2）传剑机构的工作原理及运动控制（3）选纬机构的分类及工作原理3. 例题讲解（15分钟）讲解一道关于剑杆织机传剑和选纬机构的计算题，引导学生运用所学知识解决问题。

4. 随堂练习（10分钟）让学生完成一道关于剑杆织机传剑和选纬机构的简答题，巩固所学知识。

5. 课堂讨论（5分钟）针对随堂练习中的问题，组织学生进行讨论，解答疑问。

六、板书设计1. 剑杆织机引纬原理2. 传剑机构工作原理及运动控制3. 选纬机构分类及工作原理七、作业设计1. 作业题目：（1）简述剑杆织机引纬原理。

（2）分析传剑机构在织造过程中的作用。

（3）比较两种不同选纬机构的优缺点。

答案：（1）剑杆织机引纬原理：通过剑杆将纬线引入梭口，实现纬线与经线的交织。

（2）传剑机构作用：在织造过程中，传剑机构将纬线从储纬器输送到剑杆，保证纬线顺利引入梭口。

（3）两种选纬机构优缺点：具体优缺点可根据课堂所学进行分析。

八、课后反思及拓展延伸1. 反思：本节课学生对剑杆织机引纬原理、传剑和选纬机构的知识掌握情况，对教学难点和重点的把握程度。

剑杆织机引纬原理、传剑、选纬机构课件.一、教学内容本节课我们将学习《纺织机械原理》教材第四章第二节的内容，详细探讨剑杆织机引纬原理、传剑、选纬机构的工作原理及其实际应用。

二、教学目标1. 理解并掌握剑杆织机引纬原理，了解其工作流程。

2. 学习传剑、选纬机构的设计及其在剑杆织机中的应用。

3. 通过实践操作，提高学生对纺织机械原理的理解，培养学生动手能力。

三、教学难点与重点教学难点：剑杆织机引纬原理、传剑、选纬机构的协同工作原理。

教学重点：剑杆织机的工作流程，传剑、选纬机构的设计与应用。

四、教具与学具准备1. 教具：剑杆织机模型，传剑、选纬机构模型，PPT课件。

2. 学具：笔记本，笔，计算器。

五、教学过程1. 导入：通过展示剑杆织机的实物图片，引导学生思考其工作原理。

2. 理论讲解：a. 详细讲解剑杆织机引纬原理。

b. 分析传剑、选纬机构的设计原理及作用。

3. 实践操作：a. 学生分组，每组观察剑杆织机模型，进行传剑、选纬机构的拆装和组装。

b. 教师演示操作，并解答学生疑问。

4. 例题讲解：讲解一道关于剑杆织机引纬原理的例题，分析解题思路。

5. 随堂练习：布置一道与例题类似的练习题，要求学生在课堂上完成。

六、板书设计1. 板书左侧：剑杆织机引纬原理示意图。

2. 板书右侧：传剑、选纬机构结构图及工作原理。

七、作业设计1. 作业题目：分析剑杆织机引纬过程中，传剑、选纬机构的作用，并简述其工作原理。

2. 答案：见教材第四章第二节。

八、课后反思及拓展延伸1. 反思：针对本节课的教学内容，思考如何更好地引导学生理解和掌握剑杆织机原理。

2. 拓展延伸：鼓励学生在课后查找关于剑杆织机的研究资料，了解其发展历程和未来发展趋势。

重点和难点解析1. 剑杆织机引纬原理的理解。

2. 传剑、选纬机构的设计原理及在剑杆织机中的应用。

3. 实践操作中的学生参与度和理解程度。

4. 例题讲解和解题思路的明确性。

5. 作业设计的针对性和答案的准确性。

织机的五大运动目录•引言•开口运动•引纬运动•打纬运动•卷取运动•送经运动•总结与展望01引言目的和背景目的介绍织机的五大运动，帮助读者了解织机的工作原理和运作过程。

背景织机作为纺织工业的核心设备，其性能和运动方式直接影响到纺织品的质量和生产效率。

分类根据织物的种类和生产工艺的不同，织机可分为多种类型，如喷气织机、剑杆织机、喷水织机等。

定义织机是一种用于将纱线或长丝通过交织或编织等方式制成织物的机器。

工作原理织机通过五大运动的协同作用，将经纱和纬纱交织在一起形成织物。

这五大运动包括开口运动、引纬运动、打纬运动、送经运动和卷取运动。

织机简介02开口运动开口运动概念开口运动定义在织机工作过程中，通过开口机构使综框做上下往复运动，把穿在综丝上的经纱分成上下两层，形成梭口，为引纬创造条件。

开口运动的重要性开口运动是织机五大运动之一，是实现织物织造的关键步骤，对织物的质量和生产效率有着重要影响。

开口机构及作用开口机构组成开口机构主要由凸轮、连杆、综框、回综弹簧等部件组成。

开口机构作用在凸轮的控制下，通过连杆使综框做上下往复运动，从而实现经纱的分层和梭口的形成。

开口运动与其他运动配合开口运动与时间配合开口运动的时间配合是指开口运动与其他织机运动在时间上的协调关系，如与引纬运动、打纬运动等的配合。

开口运动与空间配合开口运动的空间配合是指开口机构在形成梭口时，上下层经纱之间的空间位置关系，以及梭口大小、清晰度的控制等。

03引纬运动引纬运动概念定义引纬运动是将纬纱从织机的一边引到另一边，形成织物横向的纱线密度，与经纱交织构成织物。

重要性引纬是织机五大运动中最为关键的一环，其性能直接影响到织机的生产效率和织物的质量。

引纬机构及作用引纬机构包括钢筘、剑杆、喷气或喷水等装置，用于带动纬纱完成穿越织口的动作。

作用将纬纱按照预定的轨迹和时间要求，从织机的一侧引到另一侧，与经纱交织形成织物。

引纬方式及选择利用剑杆带动纬纱穿越织口，适用于多品种、小批量的织物生产。
