低温热水地板辐射采暖地面做法

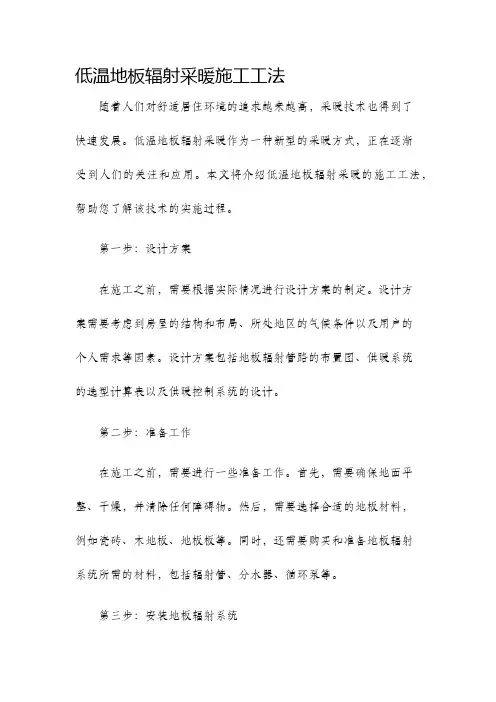

低温地板辐射采暖施工工法随着人们对舒适居住环境的追求越来越高，采暖技术也得到了快速发展。

低温地板辐射采暖作为一种新型的采暖方式，正在逐渐受到人们的关注和应用。

本文将介绍低温地板辐射采暖的施工工法，帮助您了解该技术的实施过程。

第一步：设计方案在施工之前，需要根据实际情况进行设计方案的制定。

设计方案需要考虑到房屋的结构和布局、所处地区的气候条件以及用户的个人需求等因素。

设计方案包括地板辐射管路的布置图、供暖系统的选型计算表以及供暖控制系统的设计。

第二步：准备工作在施工之前，需要进行一些准备工作。

首先，需要确保地面平整、干燥，并清除任何障碍物。

然后，需要选择合适的地板材料，例如瓷砖、木地板、地板板等。

同时，还需要购买和准备地板辐射系统所需的材料，包括辐射管、分水器、循环泵等。

第三步：安装地板辐射系统安装地板辐射系统是整个施工过程中最核心的部分。

首先，需要按照设计方案布置地板辐射管路。

辐射管路通常被安装在地板的隔热层之上，以保证热量的传递效果。

然后，需要安装分水器和循环泵等设备，以保证系统的供暖效果。

安装完地板辐射系统后，需要进行严格的测试和调试，确保系统运行正常。

第四步：调试和调节在地板辐射系统安装完毕后，需要进行调试和调节工作，以保证系统的正常运行。

通过合理的供水温度和流量的调节，可以实现房间温度的精确控制。

此外，还需要对供暖控制系统进行调试，确保系统的稳定性和安全性。

第五步：验收与保养在施工完成后，需要进行系统的验收工作。

验收包括系统的运行测试和性能评估等。

只有通过验收，才能保证系统的正常操作和使用。

此外，为了延长系统的使用寿命，还需要进行定期的保养工作。

保养工作包括清洁地板辐射系统、检查管路和阀门等，以确保系统的正常运行。

综上所述，低温地板辐射采暖施工工法包括设计方案的制定、准备工作的进行、地板辐射系统的安装、调试和调节工作的进行，最后进行验收和保养工作。

通过科学合理的施工工法，可以确保低温地板辐射采暖系统的正常运行和长期稳定的供暖效果。

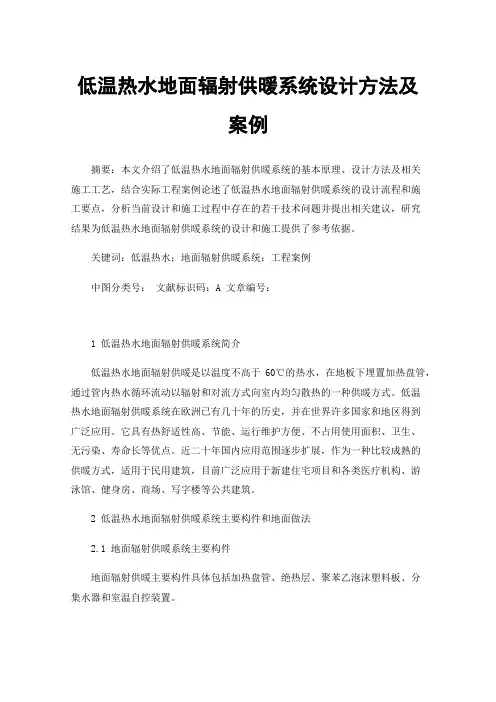

低温热水地面辐射供暖系统设计方法及案例摘要：本文介绍了低温热水地面辐射供暖系统的基本原理、设计方法及相关施工工艺，结合实际工程案例论述了低温热水地面辐射供暖系统的设计流程和施工要点，分析当前设计和施工过程中存在的若干技术问题并提出相关建议，研究结果为低温热水地面辐射供暖系统的设计和施工提供了参考依据。

关键词：低温热水；地面辐射供暖系统；工程案例中图分类号：文献标识码：A 文章编号：1 低温热水地面辐射供暖系统简介低温热水地面辐射供暖是以温度不高于60℃的热水，在地板下埋置加热盘管，通过管内热水循环流动以辐射和对流方式向室内均匀散热的一种供暖方式。

低温热水地面辐射供暖系统在欧洲已有几十年的历史，并在世界许多国家和地区得到广泛应用。

它具有热舒适性高、节能、运行维护方便、不占用使用面积、卫生、无污染、寿命长等优点。

近二十年国内应用范围逐步扩展，作为一种比较成熟的供暖方式，适用于民用建筑，目前广泛应用于新建住宅项目和各类医疗机构、游泳馆、健身房、商场、写字楼等公共建筑。

2 低温热水地面辐射供暖系统主要构件和地面做法2.1 地面辐射供暖系统主要构件地面辐射供暖主要构件具体包括加热盘管、绝热层、聚苯乙泡沫塑料板、分集水器和室温自控装置。

（1）加热盘管。

加热盘管材质和壁厚选用综合考虑工程耐久年限、管材性能以及系统运行水温、工作压力等条件确定，选用耐热聚乙烯（PE-RT）管，使用条件4级，管系列S4。

（2）绝热层。

绝热层采用聚苯乙烯（EPS）泡沫塑料保温板，厚度30 mm，EPS保温板具有保温、隔热、防潮、隔声等功能。

（3）分、集水器。

每组加热盘管供回水支管分别与分集水器相连，在分水器总进水管顺水流方向安装球阀、过滤器、温控阀等，在集水器顺水流方向安装平衡阀等。

分水器进水管与集水器出水管之间设置旁通阀以防止管道系统冲洗时脏水流入加热盘管。

分集水器上均设置自动排气阀排除管内气体。

地面辐射供暖系统中的分、集水器安装做法如图1所示。

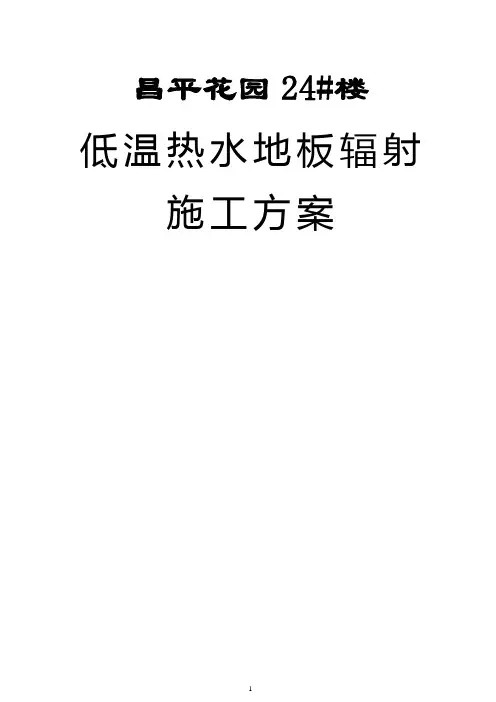

昌平花园24#楼低温热水地板辐射施工方案低温热水地板辐射施工方案第一章系统综述低温热水地板辐射采暖系统概述低温热水地板辐射采暖系统，简称地暖，是以低温热水为热媒，通过预埋在房间地面下的地暖专用热水管来加热地板，进而实现由地面向房间的散热供暖。

其所需供暖热水温度本工程设计为50~40℃。

本工程采用热水集中供暖分户热计量系统，采暖系统为公用立管下供下回异程式分户独立系统，在每户热力入户口处设置热力表、锁闭阀等设施，可实现分户计量。

户内系统采用地面辐射盘管，管道布置在本层建筑地面下的垫层内。

根据建筑物的高度，采暖系统按竖向分两个区，其中一～十三层为低区，十四～二十六层为高区。

在建筑物入口处高、低区系统各设置一套入口装置，高低区的热计量装置均置于地下室表计小室中。

低温热水地板辐射供暖系统以采暖房间的整个地面作为散热面，散热面积大，散热面表面温度远低于传统散热片，热量大部分以热辐射形式散出，与传统的供暖方式相比，低温热水地板辐射供暖系统具有以下优点：1、洁净、卫生、舒适地暖是热量通过地板主要以辐射的方式散热，其特点是热源面积大、温度低，对流少，不易引起扬尘，室内空气清洁卫生。

室温自下而上逐渐递减，给人以脚暖头凉的舒适感觉。

2、高效、节能、运行费用低地暖在人体受益的高度内温度较高、热媒传输热损失小、可利用低品位热源，节省能源。

维修简便。

可方便地在分水器前端（水暖井）安装计量表，从而实现分户计量。

3、地暖有较好的蓄热性由于地面层和混凝土层热容量大，因此在间歇供热的条件下，室内温度变化不明显。

4、不占室内面积易装修低温热水地板辐射采暖的热水管道，除使用中可调节的分、集水器及阀门外，全部埋在地面以下，不占任何使用面积，便于装修和家具布置。

5、使用寿命长低温热水地板辐射采暖，在设计使用条件下使用，寿命可达50年以上。

第三章系统主要材料材料介绍1、高效隔热保温层：自熄型：聚苯乙烯保温板板材，厚度20（密度≥20kg/ m³），导热系数≤0.0５w/m •k，氧指数≤30，压缩强度≥100kPa。

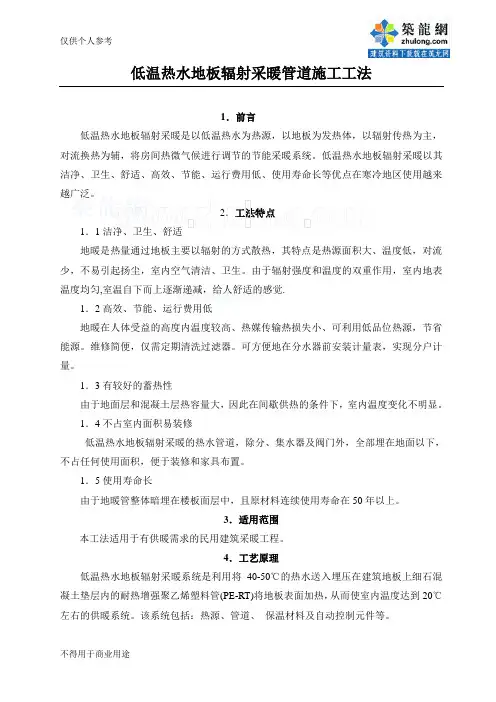

低温热水地板辐射采暖管道施工工法1．前言低温热水地板辐射采暖是以低温热水为热源，以地板为发热体，以辐射传热为主，对流换热为辅，将房间热微气候进行调节的节能采暖系统。

低温热水地板辐射采暖以其洁净、卫生、舒适、高效、节能、运行费用低、使用寿命长等优点在寒冷地区使用越来越广泛。

2．工法特点1．1洁净、卫生、舒适地暖是热量通过地板主要以辐射的方式散热，其特点是热源面积大、温度低，对流少，不易引起扬尘，室内空气清洁、卫生。

由于辐射强度和温度的双重作用，室内地表温度均匀,室温自下而上逐渐递减，给人舒适的感觉.1．2高效、节能、运行费用低地暖在人体受益的高度内温度较高、热媒传输热损失小、可利用低品位热源，节省能源。

维修简便，仅需定期清洗过滤器。

可方便地在分水器前安装计量表，实现分户计量。

1．3有较好的蓄热性由于地面层和混凝土层热容量大，因此在间歇供热的条件下，室内温度变化不明显。

1．4不占室内面积易装修低温热水地板辐射采暖的热水管道，除分、集水器及阀门外，全部埋在地面以下，不占任何使用面积，便于装修和家具布置。

1．5使用寿命长由于地暖管整体暗埋在楼板面层中，且原材料连续使用寿命在50年以上。

3．适用范围本工法适用于有供暖需求的民用建筑采暖工程。

4．工艺原理低温热水地板辐射采暖系统是利用将40-50℃的热水送入埋压在建筑地板上细石混凝土垫层内的耐热增强聚乙烯塑料管(PE-RT)将地板表面加热，从而使室内温度达到20℃左右的供暖系统。

该系统包括：热源、管道、保温材料及自动控制元件等。

图4-1低温热水地暖辐射系统基本构造5．施工工艺流程及操作要点5 . 1 施工工艺流程5．2操作要点 5．2. 1 施工准备熟悉图纸、规范、图集，参阅有关施工工艺，检查施工现场供水、供电条件，有储放材料的临时设施；墙面内粉刷已完成（不含面层），外窗外门已安装完毕，厨房、卫生间闭水试验已做完并经过验收。

5．2. 2基层清理1. 清理干净楼面砂浆及其它附着物。

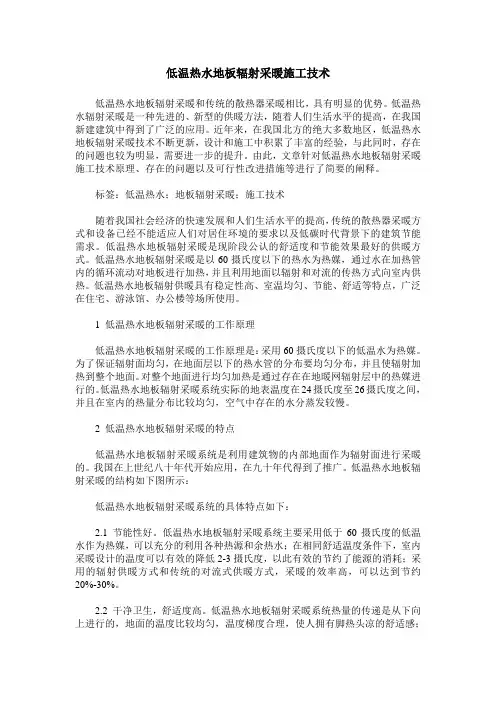

低温热水地板辐射采暖施工技术低温热水地板辐射采暖和传统的散热器采暖相比，具有明显的优势。

低温热水辐射采暖是一种先进的、新型的供暖方法，随着人们生活水平的提高，在我国新建建筑中得到了广泛的应用。

近年来，在我国北方的绝大多数地区，低温热水地板辐射采暖技术不断更新，设计和施工中积累了丰富的经验，与此同时，存在的问题也较为明显，需要进一步的提升。

由此，文章针对低温热水地板辐射采暖施工技术原理、存在的问题以及可行性改进措施等进行了简要的阐释。

标签：低温热水；地板辐射采暖；施工技术随着我国社会经济的快速发展和人们生活水平的提高，传统的散热器采暖方式和设备已经不能适应人们对居住环境的要求以及低碳时代背景下的建筑节能需求。

低温热水地板辐射采暖是现阶段公认的舒适度和节能效果最好的供暖方式。

低温热水地板辐射采暖是以60摄氏度以下的热水为热媒，通过水在加热管内的循环流动对地板进行加热，并且利用地面以辐射和对流的传热方式向室内供热。

低温热水地板辐射供暖具有稳定性高、室温均匀、节能、舒适等特点，广泛在住宅、游泳馆、办公楼等场所使用。

1 低温热水地板辐射采暖的工作原理低温热水地板辐射采暖的工作原理是：采用60摄氏度以下的低温水为热媒。

为了保证辐射面均匀，在地面层以下的热水管的分布要均匀分布，并且使辐射加热到整个地面。

对整个地面进行均匀加热是通过存在在地暖网辐射层中的热媒进行的。

低温热水地板辐射采暖系统实际的地表温度在24摄氏度至26摄氏度之间，并且在室内的热量分布比较均匀，空气中存在的水分蒸发较慢。

2 低温热水地板辐射采暖的特点低温热水地板辐射采暖系统是利用建筑物的内部地面作为辐射面进行采暖的。

我国在上世纪八十年代开始应用，在九十年代得到了推广。

低温热水地板辐射采暖的结构如下图所示：低温热水地板辐射采暖系统的具体特点如下：2.1 节能性好。

低温热水地板辐射采暖系统主要采用低于60摄氏度的低温水作为热媒，可以充分的利用各种热源和余热水；在相同舒适温度条件下，室内采暖设计的温度可以有效的降低2-3摄氏度，以此有效的节约了能源的消耗；采用的辐射供暖方式和传统的对流式供暖方式，采暖的效率高，可以达到节约20%-30%。

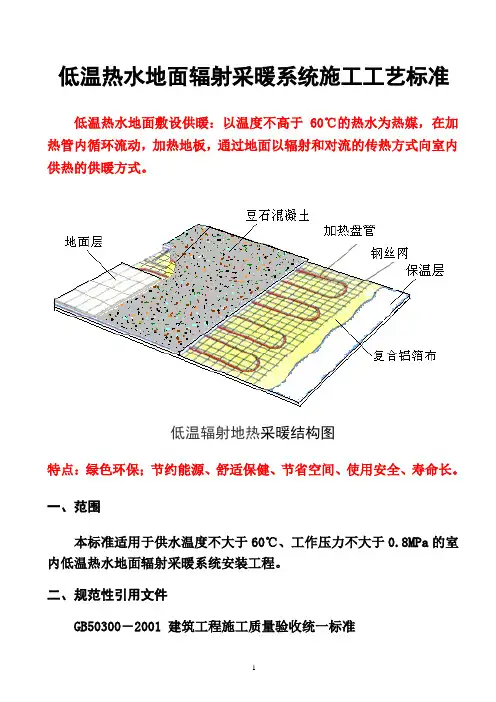

低温热水地面辐射采暖系统施工工艺标准低温热水地面敷设供暖：以温度不高于60℃的热水为热媒，在加热管内循环流动，加热地板，通过地面以辐射和对流的传热方式向室内供热的供暖方式。

低温辐射地热采暖结构图特点：绿色环保；节约能源、舒适保健、节省空间、使用安全、寿命长。

一、范围本标准适用于供水温度不大于60℃、工作压力不大于0.8MPa的室内低温热水地面辐射采暖系统安装工程。

二、规范性引用文件GB50300－2001 建筑工程施工质量验收统一标准GB50242－2002 建筑给水排水及采暖工程施工质量验收规范JGJ142－2004 地面辐射供暖技术规程三、术语１防潮层：防止建筑地基或楼层地面下潮气透过地面的构造层。

2 分水器：采暖水系统中，用于连接各路加热管供水管的配水装置。

3 集水器：采暖水系统中，用于连接各路加热管回水管的汇水装置。

4 面层：建筑地面直接承受各种物理和化学作用的表面层。

5 找平面：在垫层或楼板面上进行抹平找坡的构造层。

6 隔离层：防止建筑地面上的各种液体或地下水、潮气透过地面的构造层。

7 填充层：在绝热层或楼板基面上设置加热管的构造层。

用以保护加热管并使地面温度均匀。

8 绝热层：用以阻挡热量传递，减少无效热耗的构造层。

9伸缩缝：补偿混凝土填充层、面层等膨胀或收缩的构造缝。

四、施工准备A 技术准备1 施工图纸及其它技术文件齐全，且已进行了图纸会审、技术交底，并形成会议记录。

2《施工方案》已获批准，技术人员已向施工人员进行了技术交底。

3 施工管理人员应充分熟悉图纸，理解设计意图、明确建筑结构形式、地面的工程做法、厚度和伸缩缝位置等设计参数。

4 设计施工图中所涉及的验收规范、技术规程、标准图集等技术资料齐备。

B 物资准备1 主要材料：加热管及管件、分水器、集水器、过滤器、调节阀、绝热材料等，应有材料质量证明文件、产品出厂合格证。

加热盘管常用的管材有：铝塑复合管（PAP）、聚丁烯管（PB）、交联聚乙烯管（PE－X）、无规共聚聚丙烯管（PP－R）、嵌段共聚聚丙烯管（PP－B）等。

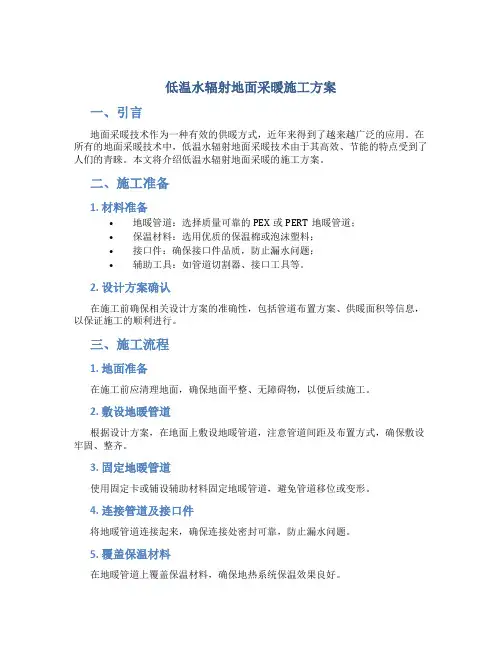

低温水辐射地面采暖施工方案一、引言地面采暖技术作为一种有效的供暖方式，近年来得到了越来越广泛的应用。

在所有的地面采暖技术中，低温水辐射地面采暖技术由于其高效、节能的特点受到了人们的青睐。

本文将介绍低温水辐射地面采暖的施工方案。

二、施工准备1. 材料准备•地暖管道：选择质量可靠的PEX或PERT地暖管道；•保温材料：选用优质的保温棉或泡沫塑料；•接口件：确保接口件品质，防止漏水问题；•辅助工具：如管道切割器、接口工具等。

2. 设计方案确认在施工前确保相关设计方案的准确性，包括管道布置方案、供暖面积等信息，以保证施工的顺利进行。

三、施工流程1. 地面准备在施工前应清理地面，确保地面平整、无障碍物，以便后续施工。

2. 敷设地暖管道根据设计方案，在地面上敷设地暖管道，注意管道间距及布置方式，确保敷设牢固、整齐。

3. 固定地暖管道使用固定卡或铺设辅助材料固定地暖管道，避免管道移位或变形。

4. 连接管道及接口件将地暖管道连接起来，确保连接处密封可靠，防止漏水问题。

5. 覆盖保温材料在地暖管道上覆盖保温材料，确保地热系统保温效果良好。

6. 封闭完成进行地面封闭，进行地板、地砖等装修，使地暖系统隐蔽于地面下。

四、验收及调试1. 压力测试在施工完成后进行地暖系统的压力测试，确保系统无漏水问题。

2. 系统调试进行地暖系统的温度调试，确保系统运行正常，供暖效果良好。

五、施工质量保障1. 施工质量监督定期对地暖系统进行检查，确保系统运行正常。

2. 定期维护定期维护地暖系统，清洁管道、更换损坏部件，提高系统寿命。

六、结束语低温水辐射地面采暖是一种环保、节能的供暖方式，施工时应严格按照规范进行，确保系统的安全稳定运行。

希望本文能对低温水辐射地面采暖施工提供一定的参考价值。

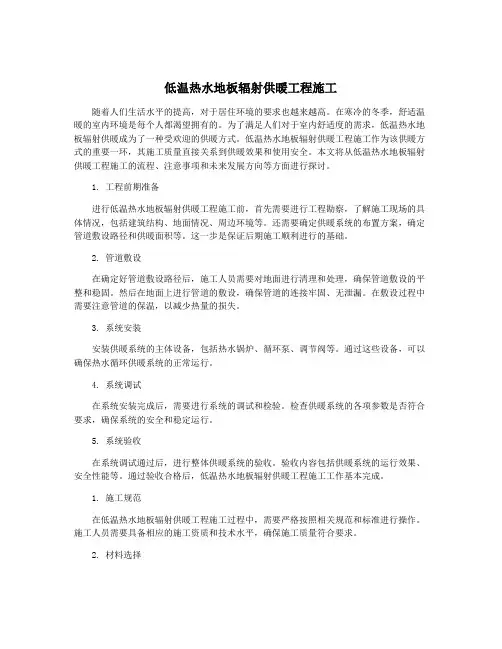

低温热水地板辐射供暖工程施工随着人们生活水平的提高，对于居住环境的要求也越来越高。

在寒冷的冬季，舒适温暖的室内环境是每个人都渴望拥有的。

为了满足人们对于室内舒适度的需求，低温热水地板辐射供暖成为了一种受欢迎的供暖方式。

低温热水地板辐射供暖工程施工作为该供暖方式的重要一环，其施工质量直接关系到供暖效果和使用安全。

本文将从低温热水地板辐射供暖工程施工的流程、注意事项和未来发展方向等方面进行探讨。

1. 工程前期准备进行低温热水地板辐射供暖工程施工前，首先需要进行工程勘察，了解施工现场的具体情况，包括建筑结构、地面情况、周边环境等。

还需要确定供暖系统的布置方案，确定管道敷设路径和供暖面积等。

这一步是保证后期施工顺利进行的基础。

2. 管道敷设在确定好管道敷设路径后，施工人员需要对地面进行清理和处理，确保管道敷设的平整和稳固。

然后在地面上进行管道的敷设，确保管道的连接牢固、无泄漏。

在敷设过程中需要注意管道的保温，以减少热量的损失。

3. 系统安装安装供暖系统的主体设备，包括热水锅炉、循环泵、调节阀等。

通过这些设备，可以确保热水循环供暖系统的正常运行。

4. 系统调试在系统安装完成后，需要进行系统的调试和检验。

检查供暖系统的各项参数是否符合要求，确保系统的安全和稳定运行。

5. 系统验收在系统调试通过后，进行整体供暖系统的验收。

验收内容包括供暖系统的运行效果、安全性能等。

通过验收合格后，低温热水地板辐射供暖工程施工工作基本完成。

1. 施工规范在低温热水地板辐射供暖工程施工过程中，需要严格按照相关规范和标准进行操作。

施工人员需要具备相应的施工资质和技术水平，确保施工质量符合要求。

2. 材料选择在施工过程中，需要选择质量可靠的供暖管道、设备和材料，以确保供暖系统的使用安全和长久稳定。

3. 管道敷设管道敷设是低温热水地板辐射供暖工程施工的关键环节，需要确保管道的敷设路径合理、连接牢固，避免管道损坏和漏水现象。

4. 系统调试在进行系统调试时，需要谨慎操作，严格按照调试流程进行，保证供暖系统的安全性和稳定性。

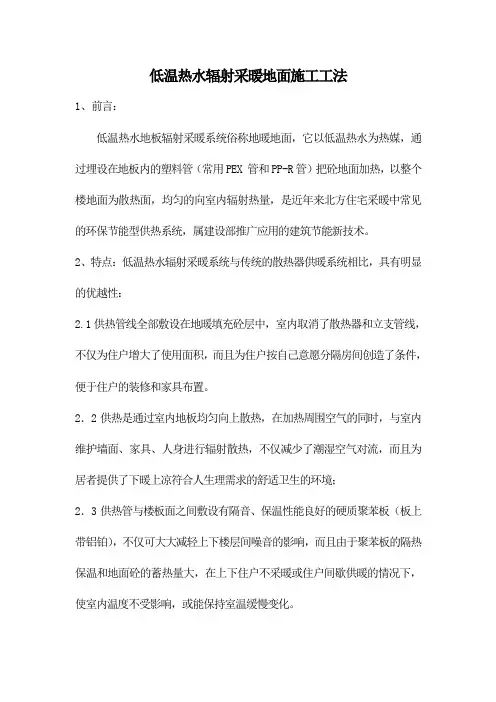

低温热水辐射采暖地面施工工法1、前言：低温热水地板辐射采暖系统俗称地暖地面，它以低温热水为热媒，通过埋设在地板内的塑料管（常用PEX 管和PP-R管）把砼地面加热，以整个楼地面为散热面，均匀的向室内辐射热量，是近年来北方住宅采暖中常见的环保节能型供热系统，属建设部推广应用的建筑节能新技术。

2、特点：低温热水辐射采暖系统与传统的散热器供暖系统相比，具有明显的优越性：2.1供热管线全部敷设在地暖填充砼层中，室内取消了散热器和立支管线，不仅为住户增大了使用面积，而且为住户按自己意愿分隔房间创造了条件，便于住户的装修和家具布置。

2．2供热是通过室内地板均匀向上散热，在加热周围空气的同时，与室内维护墙面、家具、人身进行辐射散热，不仅减少了潮湿空气对流，而且为居者提供了下暖上凉符合人生理需求的舒适卫生的环境；2．3供热管与楼板面之间敷设有隔音、保温性能良好的硬质聚苯板（板上带铝铂），不仅可大大减轻上下楼层间噪音的影响，而且由于聚苯板的隔热保温和地面砼的蓄热量大，在上下住户不采暖或住户间歇供暖的情况下，使室内温度不受影响，或能保持室温缓慢变化。

2．4热源不仅可使用余热集中供热，住户也可单独使用电热，燃气热等环保能源供热，而且由于室内各房间供热管线是通过分水器单独设置，因此住户的供热量可单设表计量，户内各房间的室温可由住户自行调整控制；2．5敷设安装施工工艺简单，操作方便，可按每一住户单独进行，因此在土建结构施工中不需预留预埋，设备安装中避免了因预留错位或漏埋而增加砸凿的工作量，大大方便了施工。

3、适用范围：适合于冬季需供热采暖地区，特别适合于住宅供热采暖。

4、工艺原理：低温热水地板辐射采暖是将塑料管敷设在楼面现浇砼层内、热水温度不超过55℃、工作压力不大于0.4兆帕的地板辐射供暖系统。

该系统以整个楼地面作为散热面，地板在通过对流换热加热周围空气的同时，还与人体、家具及四周的维护结构进行辐射换热，从而使其表面温度提高，其辐射换热量约占总换热量的50%以上，是一种理想的采暖系统。

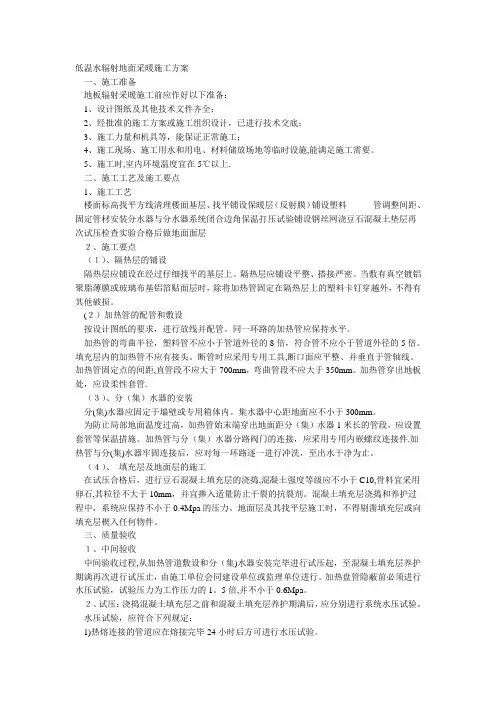

低温水辐射地面采暖施工方案一、施工准备地板辐射采暖施工前应作好以下准备：1、设计图纸及其他技术文件齐全；2、经批准的施工方案或施工组织设计，已进行技术交底；3、施工力量和机具等，能保证正常施工；4、施工现场、施工用水和用电、材料储放场地等临时设施,能满足施工需要。

5、施工时,室内环境温度宜在5℃以上.二、施工工艺及施工要点1、施工工艺楼面标高找平方线清理楼面基层、找平铺设保暖层（反射膜）铺设塑料管调整间距、固定管材安装分水器与分水器系统闭合边角保温打压试验铺设钢丝网浇豆石混凝土垫层再次试压检查实验合格后做地面面层２、施工要点（１）、隔热层的铺设隔热层应铺设在经过仔细找平的基层上。

隔热层应铺设平整、搭接严密。

当敷有真空镀铝聚脂薄膜或玻璃布基铝箔贴面层时，除将加热管固定在隔热层上的塑料卡钉穿越外，不得有其他破损。

(２）加热管的配管和敷设按设计图纸的要求，进行放线并配管。

同一环路的加热管应保持水平。

加热管的弯曲半径，塑料管不应小于管道外径的8倍，符合管不应小于管道外径的5倍。

填充层内的加热管不应有接头。

断管时应采用专用工具,断口面应平整、并垂直于管轴线。

加热管固定点的间距,直管段不应大于700mm，弯曲管段不应大于350mm。

加热管穿出地板处，应设柔性套管.（３）、分（集）水器的安装分(集)水器应固定于墙壁或专用箱体内。

集水器中心距地面应不小于300mm。

为防止局部地面温度过高，加热管始末端穿出地面距分（集）水器1米长的管段，应设置套管等保温措施。

加热管与分（集）水器分路阀门的连接，应采用专用内嵌螺纹连接件.加热管与分(集)水器牢固连接后，应对每一环路逐一进行冲洗，至出水干净为止。

（４）、填充层及地面层的施工在试压合格后，进行豆石混凝土填充层的浇捣,混凝土强度等级应不小于C10,骨料宜采用卵石,其粒径不大于10mm，并宜掺入适量防止干裂的抗裂剂。

混凝土填充层浇捣和养护过程中，系统应保持不小于0.4Mpa的压力。

低温热水地板辐射供暖系统施工说明内容概要：低温热水地板辐射供暖系统施工说明，包含安装前准备工作，施工程序，安全生产及成品保护等。

1.安装前准备工作1.1 设计图纸、文件等技术参数齐备，已经进行技术交底。

1.2 施工现场：有水、电供给设备，有专用的资料寄存场所；还应保证施工环境温度不低于5℃。

1.3 管材在搬运过程中不该受就任何破坏，寄存处应防止阳光直射。

1.4 室内粗装饰完成，窗户安装完成，待铺管地面平坦洁净、平坦度要求：1 米靠尺检查，高低差≤8mm。

1.5 安装人员应熟习管材的一般性能，掌握基本操作点。

1.6 塑料管材安装前，应付管道的外观和接头的配合公差进行认真检查，并消除管道和管件内外的污垢和杂物。

1.7 施工工具：专用管剪、管钳、冲击钻、膨胀螺栓、手钳、塑料卡钉，抹子、推车、手动加压泵、压力表等，有条件的，宜装备专用钉管机。

1.8 所有地板内的孔洞应在供暖管道铺设以前打好，免得此后的任何钻孔操作。

2.施工程序2.1 清理现场、确认铺设地板辐射供暖系统地区内的隐蔽工程所有达成并查收；平坦地面，不可以知足1.4 条时，应设找平层。

找平层做法见《建筑地面工程施工及查收规程》（GB-50209）。

工程施工及查收规程》（GB-50209）。

2.3 在供暖房间所有墙、柱与楼（地）板订交的地点敷设边角保温带。

边角保温带应高于精装饰地面标高（待精装饰地面施工达成后，切除高于地板面以上的界限保温带）。

2.4 铺设绝热层，绝热层应错缝、严实拼接。

当设置保护层时，保护层搭接处起码应重叠80mm，并宜用胶带粘牢。

2.5 安装分 / 集水器，依据施工图查对分 / 集水器地点。

当立管系统未冲洗时，暂不于其连结。

设置房间温度控制器的系统，还应检查温控器的地点、分水器处的电源接口及温控器信号线套管（预埋）、金属箱体的接地保护等。

2.6 设置伸缩缝。

2.7 敷设塑料管。

依据设计图纸敷设塑料管材，间距偏差应小于 10mm；穿越伸缩缝的环路应早先穿套管；按设计环路连结分 / 集水器的上下管口。

低温热水地板辐射供暖工程施工随着社会的不断发展和人们生活水平的提高，人们的生活环境要求也越来越高，对于居室的采暖也要求越来越高。

传统的采暖方式在满足不了人们的要求，因此低温热水地板辐射供暖方式应运而生。

低温热水地板辐射供暖具有热量均匀、舒适、卫生、节能等优点，因此备受人们的青睐。

今天我们就来谈谈低温热水地板辐射供暖工程的施工。

低温热水地板辐射供暖工程的施工需要经过一系列的流程，包括设计、材料采购、安装等环节。

下面就分别来介绍一下这些环节。

首先是设计环节。

设计环节是低温热水地板辐射供暖工程的重要一环，它直接关系到后期工程的施工和效果。

设计时需要满足房屋的采暖需求，同时还要注意施工的可行性。

在设计环节需要选择专业的设计师，通过设计师的专业知识和经验来完成整个设计方案。

设计时需考虑管道布局、供暖面积、热水管道等因素，以确保施工后的采暖效果达到预期。

其次是材料采购环节。

在设计方案通过后，需要进行材料采购。

低温热水地板辐射供暖所需的材料有很多，包括地暖管、分集水器、水泵、控制系统等。

在进行采购时，需要选择质量可靠的供应商，并通过合同等方式确保材料的质量和数量，以确保后期施工的顺利进行。

接下来就是施工环节。

施工是低温热水地板辐射供暖工程的核心环节。

在施工时需要注意的问题很多，包括管道铺设、控制系统的安装、保温层的施工等。

首先是地暖管的铺设。

在铺设地暖管时需要注意管道的布局和连接，以确保管道的通畅和无漏水。

铺设时需要根据设计方案将地暖管布置到位，并使用专业的设备和工具进行连接，以确保管道的质量。

其次是控制系统的安装。

控制系统是低温热水地板辐射供暖的关键，它直接控制着供暖的效果。

在安装控制系统时需要选择合适的控制器，并严格按照说明书进行安装和接线，以确保控制系统的正常运行。

最后是保温层的施工。

保温层的施工是为了保证热量的传导和保温效果，需要选择合适的保温材料，并按照设计方案进行施工，以确保保温层的质量和效果。

最后是验收环节。

低温热水地板辐射供暖施工技术某花园小区二期住宅楼工程，总建筑面积为35000m2，采用燃气式分户供暖系统。

这种新型供暖方式具有舒适，环保，节能和有利于装饰等显著特点。

该技术的原理是通过埋置于地面垫层中管网内的水媒体的不断循环，把燃气所产生的热能传递到各个房间，对房间进行自下而上的均匀加热。

一、工序准备（1）楼地面防水（潮）层均已施工完毕，且验收合格，（即已进行闭水试验）。

（2）在已经批准的施工组织设计或施工方案，且已对现场施工人员进行了技术交底。

（3）楼地面各预埋管线，穿楼板套均已埋设完毕，经各专业联检验合格。

2．材料准备（1）管材选用交联聚乙烯管（PE—X）。

管材应颜色一致，色泽均匀，无分解变色，密度不小于0.9g/cm3；（23±1）0C时，抗拉强度不小于17MPa，断裂延伸率不小于400%。

（2）绝热板材料采用聚苯乙烯泡沫塑料。

其密度不应大于25kg/m3，吸水率不大于4，压缩应力不应小于100kpa。

（3）选用无纺布基铝箔面层。

（4）低碳钢丝网的钢丝直径为2.5mm，网格尺寸为100mmm×100mm。

（5）采用C20豆石混凝土。

选用优质卵石，粒径不宜大于12mm，严禁使用碎石。

二施工操作程序1．绝热层铺设凿掉突出地面的砂浆块和混凝土块，并将地面清扫干净。

绝热材料要铺设平整，接缝严密，在绝热材料上敷设无纺布基铝箔面层时，除允许将加热管固定在绝热层的塑料卡钉穿越外，不得有其他破损。

2．加热管的配管和敷设（1）按图纸要求进行放线并配管，同一通路的加热管在地面敷设时应保持水平，管材规格选用16mm×20mm内径×外径）型高密度交联乙烯管（PE—X）。

首层及顶层的盘管较密，为175~250mm；其它层为200~300mm。

每层靠外墙处至少有一圈盘管间距较中心盘管间距小50mm，以补充靠外墙地面的热能损失。

（2）盘管的弯曲半径不得小于8倍的盘管外径，且同一循环通路内不得在接头。

低温热水地板辐射采暖工程技术规程
下载温馨提示:该文档是我店铺精心编制而成，希望大家下载以后，能够帮助大家解决实际的问题。

文档下载后可定制随意修改，请根据实际需要进行相应的调整和使用，谢谢!
Download tips: This document is carefully compiled by theeditor. l hope that after you downloadthem,they can help yousolve practical problems. The document can be customized andmodified afterdownloading,please adjust and use it according toactual needs, thank you!
低温热水地板辐射采暖工程技术规程主要依据国家标准JGJ142-2004及后续更新如JGJ142-2023，旨在规范此类采暖系统的工程设计、施工及验收过程。

规程要求：
①系统采用40-50℃的热水通过耐热增强聚乙烯(PE-RT)等管道，铺设在建筑地板下的细石混凝土垫层内，以辐射方式加热室内空间。

②施工前需进行气压试验，确保管道无泄漏，且整个工程需符合国家建筑给水排水及采暖工程质量验收标准。

③设计应考虑高效节能与热稳定性，保证室内温度自下而上均匀分布，创造舒适环境，同时考虑经济性和安全性。

④工艺上强调材料质量、施工精细度及系统密封性，确保长期稳定运行和易于维护。

⑤验收阶段依据规程标准严格检查，包括管道布置、保温措施、控制系统等，保障整体工程质量和用户安全。
