低温热水地面辐射采暖的设计步骤

低温热水地板辐射采暖工程技术规程》 ()耐高温聚乙烯（PE-RT ）管道系统低温热水地板辐射采暖工程技术规程一、总则1 、为了在低温热水地板辐射供暖工程的设计、施工及验收中做到技术先进、经济合理、安全适用和确保质量，特制定本规程。

2 、本规程适用于民用或工业建筑内，低温热水地板辐射供暖工程的设计、施工及验收。

散热器供暖系统或生活用水系统的户内支管，采用本规程所涵盖的管材敷设于地面垫层内时，可执行本规程。

3 、管道系统的设计、施工及验收，除执行本规程外，还应符合现行国家标准《采暖通风及空气调节设计规范》﹙GBJ19 ﹚、《采暖与卫生工程施工及验收规范》﹙GBJ242 ﹚和其它有关标准、规范或规定。

二、术语1 、低温热水地板辐射供暖﹙Low-temperature hot water floor radiant heating ﹚以不高于70 ℃的热水作热媒，将加热管埋设在地板中的低温辐射供暖。

2 、铝塑复合管﹙Polyethylene-aluminium compound pipe ﹚内层和外层为密度≥0 ．94g ／c ㎡的聚乙烯或乙烯共聚物、中间层为增强铝管、层间用热熔胶紧密粘合为一体的管材。

用作地板辐射采暖的加热管，内外层均为应为聚乙烯，通常以PAP 标记。

3 、耐高温聚乙烯﹙Resistant high temperture polyethylene pipe ﹚以DOWLEX 2344E 添加适量助剂，经挤出成型的热塑性管材，通常以PE-RT 标记。

4 、热媒集配装置﹙Heating medium collective and distributiveunit ﹚即分水器和集水器，有一个进口﹙或出口﹚和多个出口﹙或进口﹚的筒形承压装置，使横断面的流速限制在一定范围内，并配置放气装置和各通路阀门，以控制系统流量和使各项分路流量分配均匀。

5 、地面层﹙Ground layer ﹚包括地面装饰层及其找平层。

低温地板辐射采暖施工工法随着人们对舒适居住环境的追求越来越高，采暖技术也得到了快速发展。

低温地板辐射采暖作为一种新型的采暖方式，正在逐渐受到人们的关注和应用。

本文将介绍低温地板辐射采暖的施工工法，帮助您了解该技术的实施过程。

第一步：设计方案在施工之前，需要根据实际情况进行设计方案的制定。

设计方案需要考虑到房屋的结构和布局、所处地区的气候条件以及用户的个人需求等因素。

设计方案包括地板辐射管路的布置图、供暖系统的选型计算表以及供暖控制系统的设计。

第二步：准备工作在施工之前，需要进行一些准备工作。

首先，需要确保地面平整、干燥，并清除任何障碍物。

然后，需要选择合适的地板材料，例如瓷砖、木地板、地板板等。

同时，还需要购买和准备地板辐射系统所需的材料，包括辐射管、分水器、循环泵等。

第三步：安装地板辐射系统安装地板辐射系统是整个施工过程中最核心的部分。

首先，需要按照设计方案布置地板辐射管路。

辐射管路通常被安装在地板的隔热层之上，以保证热量的传递效果。

然后，需要安装分水器和循环泵等设备，以保证系统的供暖效果。

安装完地板辐射系统后，需要进行严格的测试和调试，确保系统运行正常。

第四步：调试和调节在地板辐射系统安装完毕后，需要进行调试和调节工作，以保证系统的正常运行。

通过合理的供水温度和流量的调节，可以实现房间温度的精确控制。

此外，还需要对供暖控制系统进行调试，确保系统的稳定性和安全性。

第五步：验收与保养在施工完成后，需要进行系统的验收工作。

验收包括系统的运行测试和性能评估等。

只有通过验收，才能保证系统的正常操作和使用。

此外，为了延长系统的使用寿命，还需要进行定期的保养工作。

保养工作包括清洁地板辐射系统、检查管路和阀门等，以确保系统的正常运行。

综上所述，低温地板辐射采暖施工工法包括设计方案的制定、准备工作的进行、地板辐射系统的安装、调试和调节工作的进行，最后进行验收和保养工作。

通过科学合理的施工工法，可以确保低温地板辐射采暖系统的正常运行和长期稳定的供暖效果。

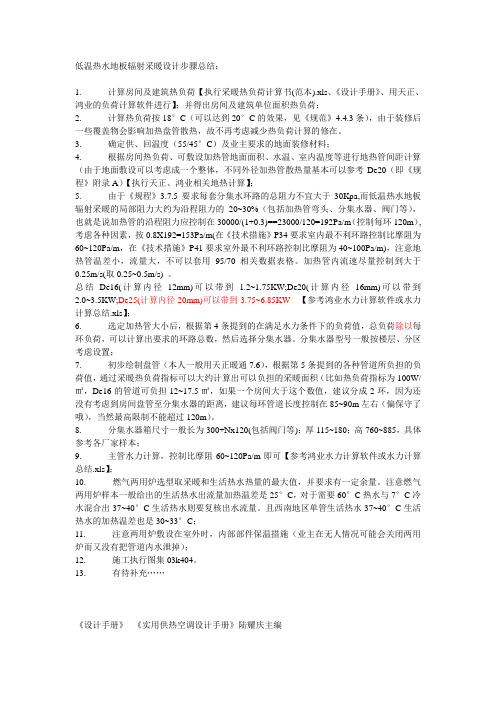

低温热水地板辐射采暖设计步骤总结：1. 计算房间及建筑热负荷【执行采暖热负荷计算书(范本).xls、《设计手册》、用天正、鸿业的负荷计算软件进行】；并得出房间及建筑单位面积热负荷；2. 计算热负荷按18°C（可以达到20°C的效果，见《规范》4.4.3条），由于装修后一些覆盖物会影响加热盘管散热，故不再考虑减少热负荷计算的修在。

3. 确定供、回温度（55/45°C）及业主要求的地面装修材料；4. 根据房间热负荷、可敷设加热管地面面积、水温、室内温度等进行地热管间距计算（由于地面敷设可以考虑成一个整体，不同外径加热管散热量基本可以参考De20（即《规程》附录A）【执行天正、鸿业相关地热计算】；5. 由于《规程》3.7.5要求每套分集水环路的总阻力不宜大于30Kpa,而低温热水地板辐射采暖的局部阻力大约为沿程阻力的20~30%（包括加热管弯头、分集水器、阀门等），也就是说加热管的沿程阻力应控制在30000/(1+0.3)==23000/120=192Pa/m（控制每环120m）,考虑各种因素，按0.8X192=153Pa/m(在《技术措施》P34要求室内最不利环路控制比摩阻为60~120Pa/m，在《技术措施》P41要求室外最不利环路控制比摩阻为40~100Pa/m)，注意地热管温差小，流量大，不可以套用95/70相关数据表格。

加热管内流速尽量控制到大于0.25m/s(取0.25~0.5m/s) 。

总结De16(计算内径12mm)可以带到 1.2~1.75KW;De20(计算内径16mm)可以带到2.0~3.5KW;De25(计算内径20mm)可以带到3.75~6.85KW---【参考鸿业水力计算软件或水力计算总结.xls】；6. 选定加热管大小后，根据第4条提到的在满足水力条件下的负荷值，总负荷除以每环负荷，可以计算出要求的环路总数，然后选择分集水器。

分集水器型号一般按楼层、分区考虑设置；7. 初步绘制盘管（本人一般用天正暖通7.6），根据第5条提到的各种管道所负担的负荷值，通过采暖热负荷指标可以大约计算出可以负担的采暖面积（比如热负荷指标为100W/㎡，De16的管道可负担12~17.5㎡，如果一个房间大于这个数值，建议分成2环，因为还没有考虑到房间盘管至分集水器的距离，建议每环管道长度控制在85~90m左右（偏保守了哦），当然最高限制不能超过120m）。

低温热水地板辐射采暖系统施工方案
1.设计方案：首先需要进行室内布局的设计，确定每个房间的供暖面积、供水温度和布管方案。

根据房屋的散热需求，一般采用每平米10-15瓦的供暖负荷计算来确定供水温度和布管间距。

2.材料准备：准备所需要的施工材料，包括地暖管道、分配器、控制器、水泵、水泵控制器等设备。

地暖管道一般采用PE-Xa或PE-RT管材，具有良好的耐热性和耐压性能。

3.布管施工：按照设计方案，在地面上进行地暖管的布置。

一般采用螺旋式布管方式，将地暖管均匀地铺设在保温层上，并根据需要安装分配器和温度控制器。

4.连接管道：将地暖管与供暖系统的主管道连接起来。

确保管道连接牢固，无渗漏，并根据需要安装水泵和水泵控制器，以确保水的循环和供暖效果。

5.保温层施工：在地暖管铺设完成后，需要在管道上方施工保温层，以提高地暖系统的供暖效果。

一般采用泡沫保温板或聚苯乙烯板来进行保温层的施工。

6.封闭层施工：在保温层施工完成后，需要进行封闭层的施工，将保温层封闭起来，以提高地暖系统的供暖效果。

一般采用水泥砂浆地面或地板砂浆进行封闭层的施工。

7.验收和调试：施工完成后，需要进行验收和调试，确保地暖系统的正常运行。

对供暖系统进行压力测试和温度测试，检查系统是否存在漏水和温度不均匀的问题，并进行相应的调试和修正。

低温热水地板辐射采暖系统施工方案的关键是设计合理、施工精细。

只有在设计合理的基础上，采用合适的材料和施工方法，才能确保地暖系统的正常运行和效果的达到。

此外，施工人员需要具备一定的专业知识和经验，以确保施工质量和施工安全。

低温热水地面辐射供暖系统设计方法及案例摘要：本文介绍了低温热水地面辐射供暖系统的基本原理、设计方法及相关施工工艺，结合实际工程案例论述了低温热水地面辐射供暖系统的设计流程和施工要点，分析当前设计和施工过程中存在的若干技术问题并提出相关建议，研究结果为低温热水地面辐射供暖系统的设计和施工提供了参考依据。

关键词：低温热水；地面辐射供暖系统；工程案例中图分类号：文献标识码：A 文章编号：1 低温热水地面辐射供暖系统简介低温热水地面辐射供暖是以温度不高于60℃的热水，在地板下埋置加热盘管，通过管内热水循环流动以辐射和对流方式向室内均匀散热的一种供暖方式。

低温热水地面辐射供暖系统在欧洲已有几十年的历史，并在世界许多国家和地区得到广泛应用。

它具有热舒适性高、节能、运行维护方便、不占用使用面积、卫生、无污染、寿命长等优点。

近二十年国内应用范围逐步扩展，作为一种比较成熟的供暖方式，适用于民用建筑，目前广泛应用于新建住宅项目和各类医疗机构、游泳馆、健身房、商场、写字楼等公共建筑。

2 低温热水地面辐射供暖系统主要构件和地面做法2.1 地面辐射供暖系统主要构件地面辐射供暖主要构件具体包括加热盘管、绝热层、聚苯乙泡沫塑料板、分集水器和室温自控装置。

（1）加热盘管。

加热盘管材质和壁厚选用综合考虑工程耐久年限、管材性能以及系统运行水温、工作压力等条件确定，选用耐热聚乙烯（PE-RT）管，使用条件4级，管系列S4。

（2）绝热层。

绝热层采用聚苯乙烯（EPS）泡沫塑料保温板，厚度30 mm，EPS保温板具有保温、隔热、防潮、隔声等功能。

（3）分、集水器。

每组加热盘管供回水支管分别与分集水器相连，在分水器总进水管顺水流方向安装球阀、过滤器、温控阀等，在集水器顺水流方向安装平衡阀等。

分水器进水管与集水器出水管之间设置旁通阀以防止管道系统冲洗时脏水流入加热盘管。

分集水器上均设置自动排气阀排除管内气体。

地面辐射供暖系统中的分、集水器安装做法如图1所示。

低温热水地板辐射采暖专项施工方案及技术三篇篇一：低温热水地板辐射采暖专项施工方案一、编制依据《建筑工程施工质量验收统一标准》（GB50300——20XX）；《建筑给水排水及采暖工程施工质量质量验收规范》（50242——20XX）；《地面辐射供暖技术规程》（JGJ142——20XX）；XX设计文件：楼面地板辐射采暖构成：5、预留30厚面层4、40厚C20细石混凝土垫层3、0.2厚真空镀铝聚酯薄膜2、30厚聚苯乙烯泡沫板保温层1、钢筋混凝土楼板卫生间地板辐射采暖构成：8、预留30厚面层7、0.6厚SBC防水层6、40厚C20细石混凝土垫层5、0.2厚真空镀铝聚酯薄膜4、20厚聚苯乙烯泡沫板保温层3、0.6厚SBC防水层2、20厚1；3水泥砂浆找坡1、钢筋混凝土楼板室内盘管PE-RT20*20连接支管PP-R塑铝稳态管S4级二、施工准备1、本工程设计为低温热水地板辐射采暖，准备工作必须行之有效。

2、对施工现场所有操作人员进行技术交底、安全交底，掌握施工工艺和规范标准要求。

3、按计划提前组织原材料进场，并出示合格证和检验报告，现场抽查送试复检。

4、主要施工工具，塑料管专用连接机具，试压泵，专用管剪，专用割管刀、手电钻、电热风机、铰板及板牙、板手、锯弓、刮刀、手锤、钢卷尺、盘尺、水平尺、角尺。

5、对现场进行清理，打扫干净，达到地板辐射施工要求。

三、施工工艺方法要求（一）地板辐射施工工艺流程准备工作—→绝热层施工—→集配装置安装—→加热盘管安装—→加热盘管冲洗—→初次水压试压—→加热盘管砼填充层施工—→二次水压试验—→面层施工—→系统调试—→结束。

（二）施工方法1、绝热层施工a.地面基层清理对水泥砂浆找平层进行清理，找平层上不应有砂石、垃圾、积灰等杂物，其平整度应符合规范要求。

b.绝热板铺设1)铺设绝热板之前，应根据房间形状和面积大小，合理下料裁板。

2)将保温板按先里后外顺序铺设在找平层上，多层绝热层应错缝铺设，接合处应严密，铺设应平整，不应凹凸不平或起包。

低温热水地板辐射采暖系统设计摘要：低温热水地板辐射采暖是以温度不高于60 ℃的热水作为热源，在埋置于板下的盘管系统内循环流动，加热整个地板，通过地面均匀地向室内辐射散热的一种供暖方式。

地板辐射采暖相比传统采暖形式有无可比拟的优越性，具有舒适、节能、环保等优点，在现代建筑采暖系统中得到了广泛的应用。

本文即结合工程实例详细阐述了低温热水地板辐射采暖系统设计要点。

关键词：地板辐射采暖；节能；热负荷；水力计算；管道中图分类号; TE08 文献标识码：A一、低温热水地板辐射采暖概述（一）工作原理低温热水地板辐射采暖系统，是指辐射地板表面温度低于８０℃的辐射采暖系统形式。

埋管式地板辐射采暖是将耐温、耐腐蚀、耐压、不结垢的铝塑管直接埋入混凝土中，将温度不高于60℃的低温热水通入管道中，释放的热量使地板均匀加热，通过地板散热来满足居室采暖要求。

由于其室内温度均匀性好，舒适性好，温度梯度小，符合脚感温度高的人体生理要求及不影响室内使用面积等优点，近年来受到人们的普遍欢迎，被广泛应用于别墅、住宅、游泳馆等场所。

（二）特点低温热水地板辐射采暖系统具有如下几个特点：1、高效节能热媒温度低，可以充分利用各种热源及余热水；在建立同样舒适条件的前提下，室内采暖设计温度可降低2～3℃，从而节约了能源；辐射供暖方式较对流供暖方式热效率高，所以与传统散热器采暖相比，地板辐射采暖一般能节能20%～30%，其节能效果相当可观。

2、舒适卫生热量由下向上传递，室内地面温度均匀，温度梯度合理，使人有头凉脚热的舒适感；由于热媒温度较低，避免了室内空气的强烈对流，大大减少了因对流所产生的尘埃飞扬对室内空气的二次污染，达到良好的卫生效果。

3、热稳定性好地板辐射采暖由于有较厚的混凝土、砂浆层作为蓄热结构，系统蓄热能力强、热稳定性好。

即使在间歇供暖的条件下，房间内的温度也不会有较大波动。

4、不占用使用面积室内取消了散热器及其支管，增加了使用面积，便于装修和家居布置。

探究低温热水地面辐射供暖的设计要点本文首先介绍了低温热水地面辐射供暖的设计步骤和热负荷计算，然后分析了管材的选择及管道敷设的设计要点，最后探讨了厨房与卫生间采暖需要注意的问题。

标签：低温热水；地面辐射；供暖；设计低温热水地面辐射供暖是暖通专业的一项新技术，通过低温热水在加热管内循环流动，以辐射和对流的传热方式透过地板向室内供热。

具有舒适性强、热稳定性好、节省使用面积、高效节能、易实现分户计量、分室控制等优点，近年来得到广泛使用，它与传统散热器供暖系统不同，设计比较繁杂。

1 设计步骤及要点1.1施工图设计①根据建筑专业提供的图及数据，计算各房间的热负荷和总热负荷；②確定房间的有效散热面积（除去家具、装饰等占地），与水、电、装饰等专业协调地暖系统设计有关间距；③确定楼栋热力入口位置，供热干管、立管、分集水器的位置和占地；④布置各房间地热盘管系统，计算并标注盘管长度、间距等，并进行系统水力计算；⑤选择分集水器、温控装置、热计量装置型号、规格；⑥绘制出正式施工图，并与相关的专业会签，出图。

1.2设计完成需提供的文件①设计说明：设计说明中应包括室内外计算温度，楼栋总热负荷，热水参数及系统计算阻力，管材选用，管径，绝热材料的类型、导热系数、规格及厚度，温控形式、控制原理和要求，分户热计量方式，填充层、面层伸缩缝设计要求，系统试压要求等；②供热管外线、设备平面布置图；各房间供暖管道的布置形式，标明敷设长度、间距、加热管管径等；③供暖系统图和局部详图；④水、电、土建等相关专业图。

2 热负荷计算对于负荷计算，必须按照节能规范先进行建筑热工计算，以确定建筑围护结构的传热系数，只有在热工计算达到规范要求的前提下，才能继续进行采暖负荷计算。

为简化计算，应按《采暖通风及空气调节设计规范》中房间的供暖热负荷，取常规对流式供暖方式热负荷的90%～95%。

另外，供暖热负荷计算宜将室内计算温度降低2℃（相比对流采暖系统）。

地板辐射用于房间局部区域供暖、其他区域不供暖时，地板辐射所需散热量可按全面辐射供暖所需散热量，乘以计算系数。
