48个除尘器结构原理动画，环保人必备
对于刚入门的环保人和对环保设备又需求的厂家来说，最难的莫过于搞明白环保设备的原理了，面对枯燥的文字说明，实在是看不懂记不住。
嵩安企业环保管家的工程师整理了48个除尘器结构的原理动画图。
帮助大家清晰看懂除尘设备的工作原理。
逆气流吹风清灰袋式除尘器
脉冲喷吹清灰方式
袋式除尘器
内外滤式
上进风、下进风式
电晕电极的形状
电除尘器除尘过程示意
单管电除尘器
多管电除尘器
板式电除尘器
板式单区电除尘器
板式双区电除尘器
单管双区电除尘器
湿式静电除尘过程
多层重力沉降室
单层重力沉降室
旋风除尘器
轴向进入式旋风分离器-直进式
轴向进入式旋风分离器-反转式
切向进入式旋风分离器
喷淋式洗涤除尘器
立式旋风水膜式除尘器
筒式
自激式湿式除尘器
填料式湿式除尘器湍球塔
溢流泡沫洗涤器
文丘里洗涤除尘器
标准旋风分离器
尘粒在降尘室内的运动情况
沉降分离
电袋复合型卧式除尘器
多层除尘室
滤筒式脉冲除尘器
气体在旋风分离器内的运动情况
湍球塔除尘器
沉降变化示意图
普通旋风除尘器
烟道除尘
惰性除尘器
反转式惯性除尘器-百叶窗型
反转式惯性除尘器-多层隔板型
惯性力除尘器分离机理
XLK型旋风除尘器
XLT/A旋风除尘器
XLT旋风除尘器
锁气室-双翻板式
锁气室-回转式
如果大家对除尘器有进一步深入了解的需求，欢迎和我们联系，嵩安企业环保管家的工程师将给大家提供专业的解答。
静电除尘器的工作原理及安装步骤静电除尘器是一种常见的空气净化设备，通过利用静电效应去除空气中的尘埃、颗粒物和细菌。
本文将介绍静电除尘器的工作原理以及安装步骤。
一、静电除尘器的工作原理静电除尘器的工作原理基于静电吸附效应和电击效应。
1. 静电吸附效应静电除尘器内部设有两个带有高压电源的电极，一个是正电极，一个是负电极。
当高压通电后，电极产生一个强大的电场。
空气中的尘埃和颗粒物带有静电荷，在电场的作用下，会被吸附到电极上。
这个过程类似于正负极吸引的原理。
2. 电击效应静电除尘器还具有电击效应，这是静电除尘的关键。
具体来说，当尘埃和颗粒物被吸附到电极上后，电压会不断累积，当电压达到一定程度时，会引发电弧放电。
电弧放电瞬间释放出巨大的能量，将吸附在电极上的尘埃和颗粒物击碎，使其掉落到集尘盒中。
二、静电除尘器的安装步骤下面是静电除尘器的安装步骤，具体操作根据机型略有差异，以下为通用步骤：1. 确定安装位置首先需要确定静电除尘器的安装位置。
为了确保静电除尘器的正常运行，应选择通风良好、干燥无潮湿的地方，并保证周围没有易燃、易爆物品。
2. 连接电源接下来，将静电除尘器与电源连接。
根据设备要求，将静电除尘器的电源线插头与电源插座相匹配，并确保插头牢固连接。
3. 安装集尘盒安装集尘盒是静电除尘器安装的重要一环。
一般情况下，集尘盒位于设备底部，它用于收集除尘过程中掉落的尘埃和颗粒物。
将集尘盒嵌入静电除尘器底座的相应位置，并确保安装牢固。
4. 清洁和更换滤网定期清洁和更换滤网对于静电除尘器的正常运行至关重要。
根据使用情况，可将滤网取出清洗或更换新的滤网，以保持除尘器的高效工作状态。
5. 定期维护最后，定期进行静电除尘器的维护工作，包括清洁除尘器各部件、检查电源线是否损坏、确保电极正常运行等。
这样可以延长静电除尘器的使用寿命，并保持其高效净化空气的能力。
总结：静电除尘器通过静电吸附效应和电击效应对空气中的尘埃、颗粒物和细菌进行清理。

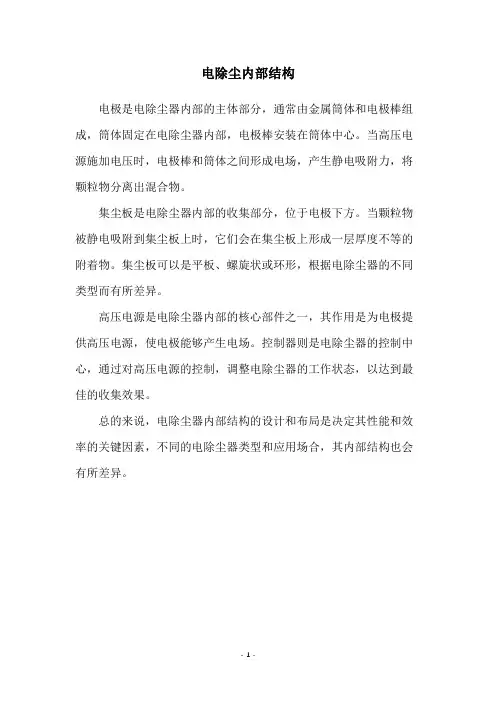

电除尘内部结构
电极是电除尘器内部的主体部分，通常由金属筒体和电极棒组成，筒体固定在电除尘器内部，电极棒安装在筒体中心。
当高压电源施加电压时，电极棒和筒体之间形成电场，产生静电吸附力，将颗粒物分离出混合物。
集尘板是电除尘器内部的收集部分，位于电极下方。
当颗粒物被静电吸附到集尘板上时，它们会在集尘板上形成一层厚度不等的附着物。
集尘板可以是平板、螺旋状或环形，根据电除尘器的不同类型而有所差异。
高压电源是电除尘器内部的核心部件之一，其作用是为电极提供高压电源，使电极能够产生电场。
控制器则是电除尘器的控制中心，通过对高压电源的控制，调整电除尘器的工作状态，以达到最佳的收集效果。
总的来说，电除尘器内部结构的设计和布局是决定其性能和效率的关键因素，不同的电除尘器类型和应用场合，其内部结构也会有所差异。
- 1 -。
静电除尘器工作原理静电除尘器是一种常用的空气净化设备，主要用于去除空气中的颗粒物和粉尘。
它利用静电力将带电的粒子吸附到电极上，从而实现空气净化的目的。
下面将详细介绍静电除尘器的工作原理。
1. 静电除尘器的结构静电除尘器通常由以下几部份组成：- 进气口：用于引入待净化的空气。
- 高压电源：提供高电压，产生电场。
- 集尘电极：带有电荷的电极，用于吸附带电粒子。
- 除尘电极：带有相反电荷的电极，用于吸引带电粒子。
- 出气口：用于排出经过净化的空气。
2. 静电除尘器的工作原理静电除尘器的工作原理可分为三个步骤：电离、吸附和清除。
(1) 电离当待净化的空气进入静电除尘器时，通过进气口进入设备内部。
在设备内部，空气经过高压电源，高压电源产生高电压，形成电场。
电场的作用下，空气中的气体份子被电离，产生正负电荷。
(2) 吸附带电的粒子被电场吸引到集尘电极上，而集尘电极带有相同的电荷，形成静电吸附。
带电粒子在集尘电极上沉积，从而被从空气中去除。
(3) 清除随着时间的推移，集尘电极上的粒子沉积越来越多，会影响静电除尘器的净化效果。
因此，需要定期清除集尘电极上的沉积物。
清除可以通过机械振动、气体冲击或者其他方法进行。
3. 静电除尘器的优势和应用领域静电除尘器具有以下几个优势：- 高效净化：静电除尘器能够高效地去除空气中的颗粒物和粉尘，净化效果好。
- 低能耗：静电除尘器的能耗相对较低，节约能源。
- 长寿命：静电除尘器的电极寿命长，使用寿命长。
- 适应性强：静电除尘器适合于各种行业和领域，如煤矿、冶金、化工等。
静电除尘器广泛应用于以下领域：- 工业领域：静电除尘器可用于去除工厂排放的粉尘，保护工人的健康和环境。
- 环境保护：静电除尘器可用于净化大气中的颗粒物，改善空气质量。
- 医疗领域：静电除尘器可用于净化手术室、洁净室等环境，防止细菌和病毒的传播。
总结：静电除尘器通过电离、吸附和清除等步骤，能够高效地去除空气中的颗粒物和粉尘。
