静电除尘器工作原理静电除尘器是一种常用的空气净化设备，它利用静电原理去除空气中的颗粒物，使空气更加清洁和健康。
下面将详细介绍静电除尘器的工作原理。
一、静电除尘器的组成部分静电除尘器主要由以下几个部分组成：1. 高压电源：提供静电场所需的高电压。
2. 收集极：带有正电荷的金属板或电极，吸附颗粒物。
3. 排放极：带有负电荷的金属板或电极，吸引被收集的颗粒物。
4. 过滤器：用于过滤和分离颗粒物，保护收集极和排放极。
5. 高压线：将高压电源与收集极和排放极连接起来。
6. 风机：产生气流，使空气通过静电除尘器。
二、静电除尘器的工作原理静电除尘器的工作原理可以简单概括为两个步骤：电场吸附和电场排放。
1. 电场吸附当静电除尘器工作时，高压电源产生高电压，将正电荷施加在收集极上，形成一个带正电荷的电场。
同时，空气中的颗粒物带有负电荷，在电场的作用下，颗粒物被吸附在收集极上。
这是因为正负电荷之间存在吸引力，使得颗粒物在电场中被迅速吸附。
2. 电场排放当收集极上的颗粒物积累到一定程度时，会影响静电除尘器的效果。
为了保持除尘器的正常工作，需要定期清洁收集极。
这时，高压电源会改变极性，将负电荷施加在收集极上，同时将正电荷施加在排放极上。
由于正负电荷之间存在排斥力，收集极上的颗粒物会被排放到排放极上，从而实现清洁效果。
三、静电除尘器的优势和应用静电除尘器具有以下几个优势：1. 高效除尘：静电除尘器能够高效去除空气中的颗粒物，净化空气质量。
2. 低能耗：相比传统过滤器，静电除尘器的能耗较低，节省能源。
3. 长寿命：静电除尘器的主要部件是金属，具有较长的使用寿命。
4. 易清洁：静电除尘器的收集极和排放极易于清洁和维护。
静电除尘器广泛应用于以下领域：1. 工业领域：静电除尘器可以去除工业生产过程中产生的颗粒物，保证工作环境的清洁和安全。
2. 家庭领域：静电除尘器可以净化家庭空气，去除细菌、病毒、尘螨等有害物质，改善室内空气质量。
静电除尘器电除尘器（Electrostatic Precipitation）是含尘气体在通过高压电场进行电离的过程中，使尘粒荷电，并在电场力的作用下使尘粒沉积在集尘极上，将尘粒从含尘气体中分离出来的一种除尘设备。
电除尘过程分离力（主要是静电力）直接作用在粒子上，而不是作用在整个气流上，这就决定了它具有分离粒子能耗少、气流阻力小的特点。
由于作用在粒子上的静电力相对较大，所以即使对亚微米级的粒子也能有效地捕集。
电除尘器主要用于火电工业、水泥工业和钢铁工业等部门，其中燃煤电厂是头号用户，目前占我国总需求量的70%。
1. 电除尘器的除尘机理电除尘的基本原理主要包括电晕放电和尘粒的荷电、带电粒子在电场中的迁移、捕集和粉尘清除等几个基本过程。
（1）电晕放电电除尘器实质上是由两个极性相反的电极组成的，其中一个是表面曲率很大的线状电极，即电晕极；另一个是管状或板状电极，即集尘极。
一般情况下，电晕极接直流电源的负极，集尘极接直流电源的正极，两极之间形成高压电场。
电极间的空气离子在电场的作用下，向电极移动，形成电流。
当电压升高到一定值时，电晕极表面出现青紫色的光，并发出嘶嘶声，大量的电子从电晕线不断逸出，这种现象成为电晕放电。
电子撞击电极间的气体分子，使之产生电离，生成大量的自由电子和正离子，电子在电场力的作用下，向极性相反的电极运动，运动过程中与气体分子碰撞使之离子化，其结果是产生更多的电子。
把电子能引起气体分子离子化的区域称为电晕区。
图1为静电除尘器的工作原理示意。
如果在电晕极上加的是负电压，则产生的是负电晕；反之，则产生的是正电晕。
因为产生负电晕的电压比产生正电晕的电压低，而且电晕电流大，所以工业应用的电除尘器，均釆用负电晕放电的形式。
在达到起始电晕电压的基础上，如果进一步升高电压，则电晕电流急剧增加，电晕放电更加激烈。
当电压升至某一值时，电场击穿，发生火花放电，电路短路，电除尘器停止工作。
在相同的情况下，负电晕的击穿电压比正电晕的击穿电压高得多。
静电除尘器工作原理静电除尘器是一种常用的空气净化设备，它主要通过静电作用将空气中的颗粒物吸附并除去。
下面将详细介绍静电除尘器的工作原理。
静电除尘器主要由以下几个部分组成：电源系统、收集极、放电极和除尘箱。
1. 电源系统：静电除尘器的电源系统主要提供高电压，通常为数千伏特的直流电。
这个高电压通过电源系统的控制，可以调整和维持在适当的水平，以确保静电除尘器的正常工作。
2. 收集极：收集极是静电除尘器中的关键部件，通常由金属制成。
它们被安装在除尘器的内部，形成了一个可通行空气的通道。
当空气通过通道时，其中的颗粒物会被收集极吸附。
3. 放电极：放电极是静电除尘器中另一个重要的部件，它们通常由细丝或导电板组成。
放电极与收集极相对放置，当高电压通过放电极时，会产生电场。
这个电场会使空气中的颗粒物带上电荷。
4. 除尘箱：除尘箱是静电除尘器的另一个组成部分，它通常位于收集极和放电极之间。
除尘箱的作用是收集被吸附的颗粒物，并防止它们重新进入空气中。
静电除尘器的工作原理如下：1. 吸附：当空气中的颗粒物通过静电除尘器时，它们会被电场吸附到收集极上。
这是因为颗粒物带有电荷，而收集极带有相反的电荷，所以它们会相互吸引。
2. 收集：被吸附在收集极上的颗粒物会逐渐积累，形成一个颗粒物层。
这个层可以定期清洁或更换，以确保静电除尘器的正常工作。
3. 清洁：当颗粒物层积累到一定程度时，静电除尘器会进行清洁操作。
清洁操作通常通过改变电场的极性来实现。
这样，收集极上的颗粒物会被释放，并落入除尘箱中。
4. 排放：经过清洁操作后，除尘器会将除尘箱中的颗粒物排放出去。
这样，静电除尘器就可以继续吸附和收集空气中的颗粒物。
总结起来，静电除尘器利用静电作用将空气中的颗粒物吸附到收集极上，并通过定期清洁操作将颗粒物排放出去。
这种工作原理使得静电除尘器成为一种高效、可靠的空气净化设备，广泛应用于工业生产、环境保护等领域。
注意：以上内容仅供参考，实际情况可能因不同的静电除尘器型号和制造商而有所差异。
静电除尘器工作原理静电除尘器是一种常用的空气净化设备，广泛应用于工业生产和环境保护领域。
它通过利用静电作用原理，将空气中的颗粒物吸附并除去，从而达到净化空气的目的。
静电除尘器主要由以下几个部分组成：电场区、收集极、高压电源和控制系统。
1. 电场区：电场区是静电除尘器的核心部分，通常由一组金属导电板和绝缘材料组成。
导电板之间形成一个间隙，称为电场间隙。
当空气通过电场间隙时，静电场会被激发，形成一个带电场。
颗粒物在空气中带电后，会受到电场力的作用，从而被引导到收集极上。
2. 收集极：收集极是静电除尘器中的另一个重要部分，通常由金属网或金属板构成。
当带电颗粒物被电场力引导到收集极上时，它们会在收集极上沉积下来，从而实现除尘的效果。
收集极上的颗粒物可以定期清理或收集，以保持除尘器的正常工作。
3. 高压电源：高压电源是静电除尘器的动力来源，通常由直流电源或高频电源提供。
它能够产生足够的电压，以在电场区形成强大的静电场。
这个静电场能够吸引并捕获空气中的颗粒物。
4. 控制系统：控制系统是静电除尘器的智能化管理部分，通过监测和控制电场区的工作状态，实现对除尘效果的调节和优化。
控制系统通常包括传感器、控制器和显示屏等组件，可以实时监测除尘器的工作状态，并根据需要进行调整。
静电除尘器的工作原理如下：1. 电场充电：当静电除尘器开始工作时，高压电源会提供足够的电压，使电场区形成强大的静电场。
这个静电场会使空气中的颗粒物带上电荷。
2. 颗粒物吸附：带电的颗粒物在通过电场间隙时，会受到电场力的作用，被引导到收集极上。
由于收集极带有相反的电荷，带电颗粒物会被吸附在收集极表面。
3. 除尘效果：随着时间的推移，越来越多的颗粒物会被吸附在收集极上，从而净化空气。
除尘效果取决于静电场的强度、电场间隙的大小以及颗粒物的电荷特性等因素。
4. 清理和维护：随着时间的推移，收集极上的颗粒物会越来越多，影响除尘器的工作效果。
因此，定期清理或更换收集极是保持除尘器正常工作的重要步骤。

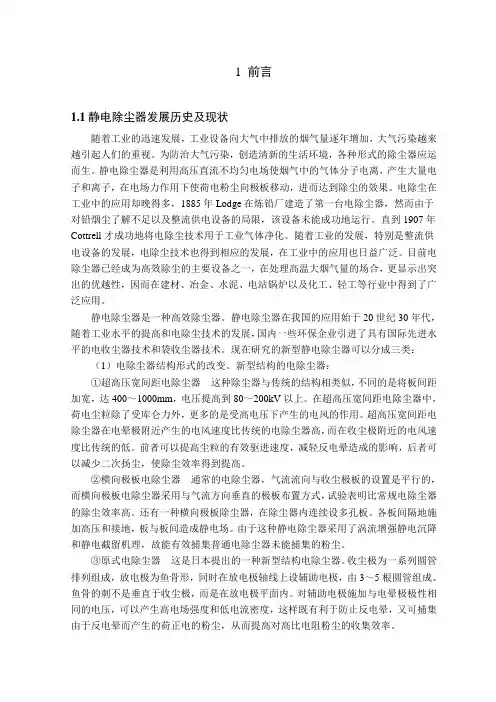

1 前言1.1静电除尘器发展历史及现状随着工业的迅速发展，工业设备向大气中排放的烟气量逐年增加，大气污染越来越引起人们的重视。
为防治大气污染，创造清新的生活环境，各种形式的除尘器应运而生。
静电除尘器是利用高压直流不均匀电场使烟气中的气体分子电离，产生大量电子和离子，在电场力作用下使荷电粉尘向极板移动，进而达到除尘的效果。
电除尘在工业中的应用却晚得多，1885年Lodge在炼铅厂建造了第一台电除尘器，然而由于对铅烟尘了解不足以及整流供电设备的局限，该设备未能成功地运行。
直到1907年Cottrell才成功地将电除尘技术用于工业气体净化。
随着工业的发展，特别是整流供电设备的发展，电除尘技术也得到相应的发展，在工业中的应用也日益广泛。
目前电除尘器已经成为高效除尘的主要设备之一，在处理高温大烟气量的场合，更显示出突出的优越性，因而在建材、冶金、水泥、电站锅炉以及化工、轻工等行业中得到了广泛应用。
静电除尘器是一种高效除尘器。
静电除尘器在我国的应用始于20世纪30年代，随着工业水平的提高和电除尘技术的发展，国内一些环保企业引进了具有国际先进水平的电收尘器技术和袋收尘器技术。
现在研究的新型静电除尘器可以分成三类：（1）电除尘器结构形式的改变。
新型结构的电除尘器：①超高压宽间距电除尘器这种除尘器与传统的结构相类似，不同的是将板间距加宽，达400～1000mm，电压提高到80～200kV以上。
在超高压宽间距电除尘器中，荷电尘粒除了受库仑力外，更多的是受高电压下产生的电风的作用。
超高压宽间距电除尘器在电晕极附近产生的电风速度比传统的电除尘器高，而在收尘极附近的电风速度比传统的低。
前者可以提高尘粒的有效驱进速度，减轻反电晕造成的影响，后者可以减少二次扬尘，使除尘效率得到提高。
②横向极板电除尘器通常的电除尘器，气流流向与收尘极板的设置是平行的，而横向极板电除尘器采用与气流方向垂直的极板布置方式，试验表明比常规电除尘器的除尘效率高。
静电除尘器工作原理静电除尘器是一种常用于工业生产过程中的空气净化设备，它通过利用静电原理来去除空气中的颗粒物和粉尘。
下面将详细介绍静电除尘器的工作原理。
一、静电除尘器的组成结构静电除尘器主要由以下几个部份组成：1. 进气口：用于引入含有颗粒物和粉尘的空气。
2. 高压电极：通常由金属制成，具有正电荷。
3. 地面电极：通常由金属制成，具有负电荷。
4. 集尘板：位于高压电极和地面电极之间，用于采集颗粒物和粉尘。
5. 电源：用于提供高压电场。
二、静电除尘器的工作原理静电除尘器的工作原理基于静电吸附和静电击打两个过程。
1. 静电吸附过程当含有颗粒物和粉尘的空气通过进气口进入静电除尘器时，空气中的颗粒物会带有正电荷或者负电荷。
进入静电除尘器后，空气会经过高压电极和地面电极之间的电场区域。
由于高压电极带有正电荷，而地面电极带有负电荷，电场会使得空气中带有负电荷的颗粒物被吸附到集尘板上。
这是因为正负电荷之间存在静电吸引力，使得颗粒物被电场吸附。
2. 静电击打过程随着时间的推移，集尘板上的颗粒物和粉尘会不断积累，导致集尘板的表面变得不平整。
为了保持除尘器的高效工作，需要定期清洁集尘板。
在静电击打过程中，电源会提供高电压脉冲，使得集尘板上的电场发生变化。
这个变化会产生电场力，将积累在集尘板上的颗粒物和粉尘击打下来，从而实现清洁效果。
三、静电除尘器的优势和适合范围静电除尘器具有以下几个优势：1. 高效除尘：静电除尘器可以高效地去除空气中的颗粒物和粉尘，净化空气质量。
2. 节能环保：相比传统的机械过滤器，静电除尘器不需要频繁更换滤芯，节省了维护成本，并且减少了废弃物的产生。
3. 长寿命：静电除尘器的主要部件采用金属材料制成，具有较长的使用寿命。
4. 适合范围广：静电除尘器适合于各种工业生产过程中的空气净化，如煤矿、化工、冶金等行业。
然而，静电除尘器也存在一些局限性：1. 对颗粒物的大小有限制：静电除尘器对颗粒物的有效去除能力与颗粒物的大小有关，对于过小或者过大的颗粒物效果不佳。

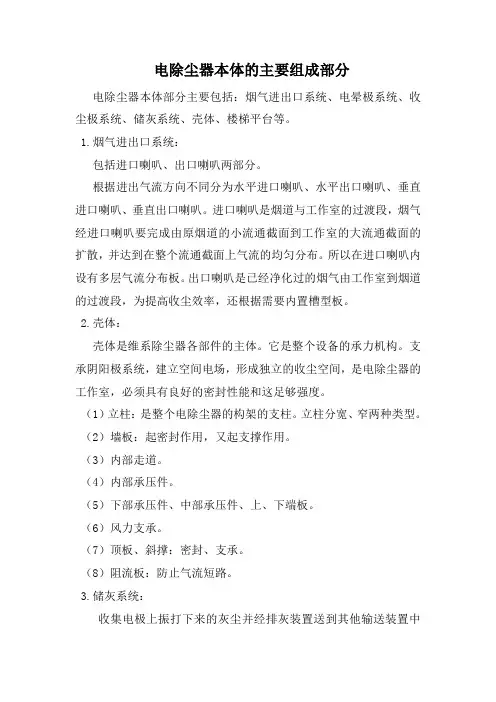

电除尘器本体的主要组成部分电除尘器本体部分主要包括：烟气进出口系统、电晕极系统、收尘极系统、储灰系统、壳体、楼梯平台等。
1.烟气进出口系统：包括进口喇叭、出口喇叭两部分。
根据进出气流方向不同分为水平进口喇叭、水平出口喇叭、垂直进口喇叭、垂直出口喇叭。
进口喇叭是烟道与工作室的过渡段，烟气经进口喇叭要完成由原烟道的小流通截面到工作室的大流通截面的扩散，并达到在整个流通截面上气流的均匀分布。
所以在进口喇叭内设有多层气流分布板。
出口喇叭是已经净化过的烟气由工作室到烟道的过渡段，为提高收尘效率，还根据需要内置槽型板。
2.壳体：壳体是维系除尘器各部件的主体。
它是整个设备的承力机构。
支承阴阳极系统，建立空间电场，形成独立的收尘空间，是电除尘器的工作室，必须具有良好的密封性能和这足够强度。
（1）立柱：是整个电除尘器的构架的支柱。
立柱分宽、窄两种类型。
（2）墙板：起密封作用，又起支撑作用。
（3）内部走道。
（4）内部承压件。
（5）下部承压件、中部承压件、上、下端板。
（6）风力支承。
（7）顶板、斜撑：密封、支承。
（8）阻流板：防止气流短路。
3.储灰系统：收集电极上振打下来的灰尘并经排灰装置送到其他输送装置中去的构件。
，一般每个机械电场设置一至两个灰斗。
灰斗中设有在阻流板，以防止气流短路。
根据用户需要灰斗采用蒸汽或电加热。
还根据需要安装振动器和料位检测装置。
以保证灰斗的卸灰合理、通畅。
4.电晕极系统：电晕线形式一般采用桅杆式刚性框架极线支承结构。
根据悬挂方式不同分吊打分开和不分开两种。
振打机构采用独特的尘外顶部电磁锤振打。
振打力经振打砧，阴极吊梁传至各电晕极框架电晕线上。
每个分区的阴极系统通过四点或六点悬挂在保温箱内的承压绝缘子上。
箱内设有电加热或热风吹扫装置。
采用恒温控制，使保温箱内的空气温度在烟气露点之上。
电晕极系统是整个电除尘器的心脏部件。
包括以下部件：（1）阴极框架：包括桅杆、横管、极线等。
（2）阴极悬吊系统：包括承压绝缘子、绝缘轴、悬吊杆等。
静电除尘器主体结构1）内件阴极系统包括电晕线、电晕线框架、框架吊杆及支持套管、电晕极振打装置等部分。
阴极系统是产生电晕、建立电场的最主要构件，它决定了放电的强弱，影响烟气中粉尘荷电的性能，直接关系着除尘效率。
另外它的强度和可靠性也直接关系着整个电除尘器的安全运行，所以电晕极系统是电除尘器设计、制造、和安装的关键部件，必须选配良好的线性，合理的结构和适宜的振打。
在安装时要保证严格的极间距，保证整个电晕极系统与除尘器其它部件的良好绝缘和足够的放电距离。
电晕线越细，起晕电压越低。
我公司阴极系统由阴极吊挂、上横梁、竖梁、上、中、下部框架、阴极线等零部件组成。
阴极吊挂常用结构型式包括绝缘套管和阴极绝缘支柱。
阴极线是专用设备制成的放电极，在一、二电场采用 RSB 芒刺线，三、四电场采用不锈钢螺旋线。
RSB 芒刺线不仅具有传统 RS 芒刺线所具有不断线、不变形、刺尖上下不易积灰、振打性能好、放电强度大的优点，而且还克服了其放电均匀性差，平均电场强度弱的缺点。
使得 RSB 芒刺线既能适应不同工况的要求，而且又具有放电均匀性好、尘粒荷电迅速充分、平均电场强度大的优点。
在芒刺线的主干管背部有背刺，主要是为了改善电晕电流的密度的均匀性，增强平均电流密度，可有效提高除尘效率。
不锈钢螺旋线的放电强度较弱，但均匀性好，特别适宜低浓度、细粉尘的捕集。
它的高电压低电流的特性，也能有效抑制高比阻粉尘工况中反电晕现象的产生，对原材料、加工、安装要求严格，只有各个环节严格把关才能最大限度地防止断线。
极线采用进口的高镍不锈钢，不易粘灰，制造成本较高。
阳极系统由若干排极板与电晕极相间排列共同组成电场，是使粉尘沉积的重要部件，它直接影响电除尘器的效率。
我公司阳极系统由阳极悬挂装置、阳极板和撞击杆等零部件组成。
阳极系统采用大 C 型极板。
大 C 型极板具有良好的收尘性能，能有效地降低二次粉尘，具有刚度大，振打性能好的特点。
另外，大 C 型板的独特设计能有效增大收尘极面积。
静电除尘器工作原理静电除尘器是一种常见的空气净化设备，它通过利用静电原理去除空气中的颗粒物，使空气更加清洁和健康。
下面将详细介绍静电除尘器的工作原理。
1. 静电原理静电是指物体带有正电荷或者负电荷的现象。
当两种不同材料之间发生磨擦时，会产生静电，其中一种材料会失去电子而带有正电荷，另一种材料则会获得电子而带有负电荷。
静电力是由带电粒子之间的相互作用引起的，正电荷和负电荷之间会产生吸引力，而同种电荷之间会产生排斥力。
2. 静电除尘器的组成静电除尘器通常由以下几个部份组成：- 电源：提供高压电源，产生静电场。
- 采集极：带有正电荷的极板，吸引带有负电荷的颗粒物。
- 集尘板：带有负电荷的极板，吸引带有正电荷的颗粒物。
- 高压电极：带有高电压的电极，产生静电场。
- 风机：产生气流，将空气中的颗粒物吸入静电除尘器。
3. 静电除尘器的工作过程静电除尘器的工作过程可以分为三个阶段：电离、迁移和采集。
- 电离阶段：当空气中的颗粒物通过风机被吸入静电除尘器时，经过预过滤器初步过滤后，进入电离区域。
在这个区域内，高压电极产生高强度的静电场，使空气中的颗粒物电离，即带有正电荷或者负电荷。
- 迁移阶段：带有正电荷的颗粒物受到正极板的吸引，沿着电场方向迁移。
同样，带有负电荷的颗粒物受到负极板的吸引，也沿着电场方向迁移。
在这个过程中，颗粒物与气流发生碰撞，使其速度减慢，从而更容易被采集。
- 采集阶段：在采集极和集尘板的作用下，带有正电荷和负电荷的颗粒物被吸附在极板上。
正极板上吸附的是带有负电荷的颗粒物，负极板上吸附的是带有正电荷的颗粒物。
这样，空气中的颗粒物就被有效地去除了。
4. 静电除尘器的优势和应用领域静电除尘器具有以下优势：- 高效除尘：静电除尘器能够去除空气中直径小于1微米的颗粒物，对细小的粉尘、烟雾等有很好的去除效果。
- 低能耗：相比传统的过滤器，静电除尘器能够在较低的风速下实现高效除尘，节省能源。
- 长寿命：静电除尘器没有滤芯等易损件，使用寿命较长，维护成本低。
一、静电除尘器的工作原理一、静电除尘器的工作原理1．气体电离和电晕放电由于辐射摩擦等原因，空气中含有少量的自由离子，单靠这些自由离子是不可能使含尘空气中的尘粒充分荷电的。
因此，要利用静电使粉尘分离须具备两个基本条件，一是存在使粉尘荷电的电场；二是存在使荷电粉尘颗粒分离的电场。
一般的静电除尘器采用荷电电场和分离电场合一的方法，如图5-7-1所示的高压电场，放电极接高压直流电源的负极，集尘极接地为正极，集尘极可以采用平板，也可以采用圆管。
图5-7-1静电除尘器的工作原理在电场作用下，空气中的自由离子要向两极移动，电压愈高、电场强度愈高，离子的运动速度愈快。
由于离子的运动，极间形成了电流。
开始时，空气中的自由离子少，电流较少。
电压升高到一定数值后，放电极附近的离子获得了较高的能量和速度，它们撞击空气中的中性原子时，中性原子会分解成正、负离子，这种现象称为空气电离。
空气电离后，由于联锁反应，在极间运动的离子数大大增加，表现为极间的电流（称之为电晕电流）急剧增加，空气成了导体。
放电极周围的空气全部电离后，在放电极周围可以看见一圈淡蓝色的光环，这个光环称为电晕。
因此，这个放电的导线被称为电晕极。
在离电晕极较远的地方，电场强度小，离子的运动速度也较小，那里的空气还没有被电离。
如果进一步提高电压，空气电离（电晕）的范围逐渐扩大，最后极间空气全部电离，这种现象称为电场击穿。
电场击穿时，发生火花放电，电话短路，电除尘器停止工作。
为了保证电除尘器的正常运动，电晕的范围不宜过大，一般应局限于电晕极附近。
如果电场内各点的电场强度是不相等的，这个电场称为不均匀电场。
电场内各点的电场强度都是相等的电场称为均匀电场。
例如，用两块平板组成的电场就是均匀电场，在均匀电场内，只要某一点的空气被电离，极间空气便会部电离，电除尘器发生击穿。
因此电除尘器内必须设置非均匀电场。
开始产生电晕放电的电压称为起晕电压。
对于集尘极为圆管的管式电除尘器在放电极表面上的起晕电压按下式计算：V（5-7-1）式中 m——放电线表面粗糙度系数，对于光滑表面m=1，对于实际的放电线，表面较为粗糙，m=0.5～0.9；R1——放电导线半径，m；R2——集尘圆管的半径，m；δ——相对空气密度。
