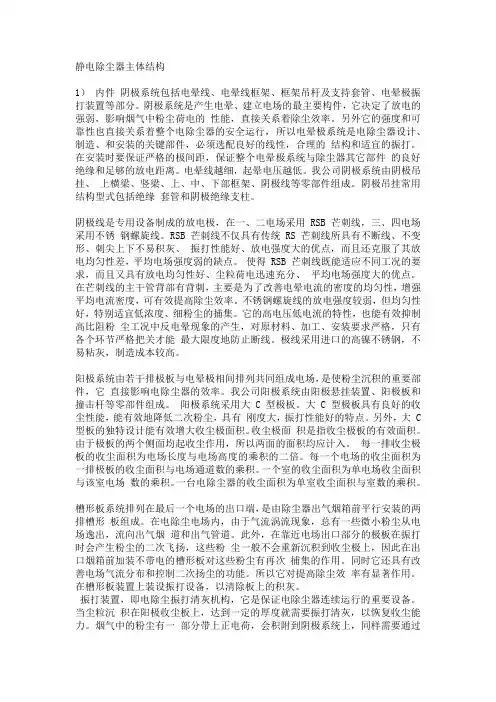

静电除尘器主体结构1）内件阴极系统包括电晕线、电晕线框架、框架吊杆及支持套管、电晕极振打装置等部分。
阴极系统是产生电晕、建立电场的最主要构件，它决定了放电的强弱，影响烟气中粉尘荷电的性能，直接关系着除尘效率。
另外它的强度和可靠性也直接关系着整个电除尘器的安全运行，所以电晕极系统是电除尘器设计、制造、和安装的关键部件，必须选配良好的线性，合理的结构和适宜的振打。
在安装时要保证严格的极间距，保证整个电晕极系统与除尘器其它部件的良好绝缘和足够的放电距离。
电晕线越细，起晕电压越低。
我公司阴极系统由阴极吊挂、上横梁、竖梁、上、中、下部框架、阴极线等零部件组成。
阴极吊挂常用结构型式包括绝缘套管和阴极绝缘支柱。
阴极线是专用设备制成的放电极，在一、二电场采用 RSB 芒刺线，三、四电场采用不锈钢螺旋线。
RSB 芒刺线不仅具有传统 RS 芒刺线所具有不断线、不变形、刺尖上下不易积灰、振打性能好、放电强度大的优点，而且还克服了其放电均匀性差，平均电场强度弱的缺点。
使得 RSB 芒刺线既能适应不同工况的要求，而且又具有放电均匀性好、尘粒荷电迅速充分、平均电场强度大的优点。
在芒刺线的主干管背部有背刺，主要是为了改善电晕电流的密度的均匀性，增强平均电流密度，可有效提高除尘效率。
不锈钢螺旋线的放电强度较弱，但均匀性好，特别适宜低浓度、细粉尘的捕集。
它的高电压低电流的特性，也能有效抑制高比阻粉尘工况中反电晕现象的产生，对原材料、加工、安装要求严格，只有各个环节严格把关才能最大限度地防止断线。
极线采用进口的高镍不锈钢，不易粘灰，制造成本较高。
阳极系统由若干排极板与电晕极相间排列共同组成电场，是使粉尘沉积的重要部件，它直接影响电除尘器的效率。
我公司阳极系统由阳极悬挂装置、阳极板和撞击杆等零部件组成。
阳极系统采用大 C 型极板。
大 C 型极板具有良好的收尘性能，能有效地降低二次粉尘，具有刚度大，振打性能好的特点。
另外，大 C 型板的独特设计能有效增大收尘极面积。

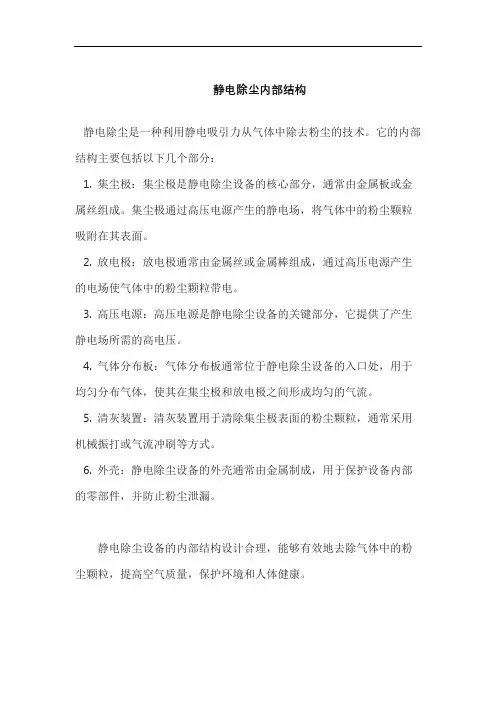

静电除尘内部结构
静电除尘是一种利用静电吸引力从气体中除去粉尘的技术。
它的内部结构主要包括以下几个部分：
1. 集尘极：集尘极是静电除尘设备的核心部分，通常由金属板或金属丝组成。
集尘极通过高压电源产生的静电场，将气体中的粉尘颗粒吸附在其表面。
2. 放电极：放电极通常由金属丝或金属棒组成，通过高压电源产生的电场使气体中的粉尘颗粒带电。
3. 高压电源：高压电源是静电除尘设备的关键部分，它提供了产生静电场所需的高电压。
4. 气体分布板：气体分布板通常位于静电除尘设备的入口处，用于均匀分布气体，使其在集尘极和放电极之间形成均匀的气流。
5. 清灰装置：清灰装置用于清除集尘极表面的粉尘颗粒，通常采用机械振打或气流冲刷等方式。
6. 外壳：静电除尘设备的外壳通常由金属制成，用于保护设备内部的零部件，并防止粉尘泄漏。
静电除尘设备的内部结构设计合理，能够有效地去除气体中的粉尘颗粒，提高空气质量，保护环境和人体健康。
