电除尘器基本结构及原理

电除尘器基本结构及原理简介

电除尘器(Electrostatic Precipitator,简称ESP)是一种工业除尘设备，它凭借着自身低能高效、运行稳定等优点被广泛应用于金属冶炼、火力发电等行业。

1.电除尘器的基本结构

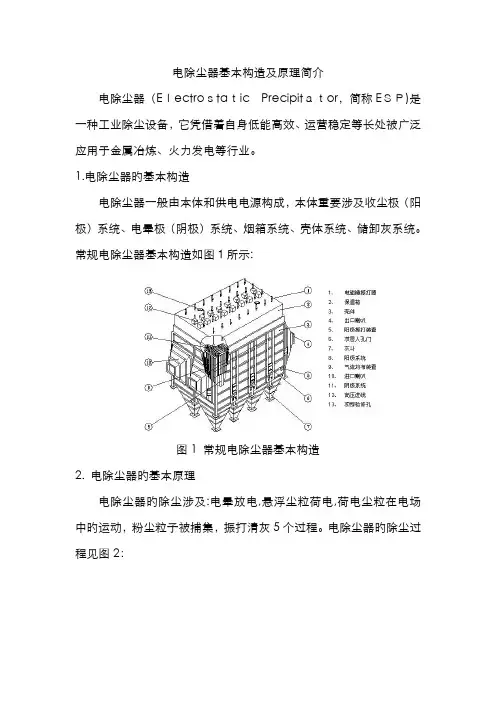

电除尘器一般由本体和供电电源组成，本体主要包括收尘极（阳极）系统、电晕极（阴极）系统、烟箱系统、壳体系统、储卸灰系统。常规电除尘器基本结构如图1所示：

图1 常规电除尘器基本结构

2. 电除尘器的基本原理

电除尘器的除尘包括：电晕放电，悬浮尘粒荷电，荷电尘粒在电场中的运动，粉尘粒子被捕集，振打清灰5个过程。电除尘器的除尘过程见图2：

图2 电除尘原理示意图

在电晕极与收尘极之间施加足够高的直流电压，两极间产生极不均匀电场，电晕极附近的电场强度最高，使电晕极周围气体电离，即产生电晕放电。气体电离生成大量自由电子和正离子，自由电子附着在气体分子上形成负离子，

当含尘气体通过电场时，负离子与尘粒碰撞，实现粉尘的荷电。在电场力的作用下，荷电粉尘向收尘极移动，从而被收尘极收集。同时，电晕区内的正离子向相邻的电晕极移动，并且与尘粒碰撞使其荷正电，荷正电的尘粒在电场力的作用下附着在电晕极上。当粉尘沉积到一定厚度后，利用机械振打等手段将其清除，使之落入电除尘器下部的灰斗中而达到收尘目的。
