继电器的作用和分类
继电器是一种自动化基本元件。
它是在自动掌握系统中当某些参数达到预定值时而动作使电路发生转变的电器。
继电器一般不直接掌握主电路，而是通过接触器或其他电器来对主电路进行掌握，因此其体积小，触头断流容量较小，无灭弧装置。
但电路对继电器的精确性要求较高。
继电器按使用范围可分为爱护继电器、掌握继电器、通信继电器、航空航海继电器四类。
爱护继电器有热继电器、欠压继电器、过流继电器等。
掌握继电器有中间继电器、时间继电器、速度继电器等。
通信继电器有小型通用继电器、高灵敏继电器等。
电磁式继电器的种类、用途许多。
它按动作原理的分类如表所示。
表继电器按动作原理的分类
名称
动作原理
主要用途
电压继电器
当电路中的端电压达到规定值时动作
用于电动机失压、过压和欠压，以及制动和反转
掌握
电流继电器
当电路中电流达到规定值时动作
用于电动机的过载和短路爱护，直流电机磁场控制或失磁爱护
中间继电器
同电压继电器
用于传播和放大信号，或将信号传给数个有关控制元件
时间继电器
利用电磁阻尼、空气阻尼、电子线路
等使信号至触头动作有肯定时间间隔
用于绕线转子电动机以时间为原则启动时切换电阻的加速继电器，笼形异步电动机Y-△启动、能耗制动及掌握各种生产工艺程序等
自锁继电器
机械式自锁继电器靠机械锁扣自锁；
磁自锁继电器靠电流脉冲实现通断
用于自动掌握系统中的记忆元件。
继电器的作用
继电器是一种电气控制器件，其作用是在一个电路中通过一个电信号来控制另一个电路的开关操作。
继电器的作用可以概括为以下几点。
1. 电气隔离：继电器具有电气隔离作用，可以将控制电路与被控制电路隔离开来，防止高压电流通过控制电路造成危险，保障人身安全。
2. 放大信号：继电器可以将微弱的控制信号放大，以便控制高功率负载。
例如，通过一个小电流控制继电器的触点闭合，从而控制较大电流通过继电器的负载电路。
3. 控制方便：继电器可以通过各种触发方式进行控制，包括电压信号、电流信号、光信号等。
这样，可以根据不同的控制要求选择合适的触发方式，使得继电器的控制更加灵活方便。
4. 多路切换：许多继电器具有多个触点，可以实现多路切换功能。
通过不同的触点组合，可以实现不同的电路切换操作。
这在电路控制方面非常常见，可以实现多种电路的自动切换和控制。
5. 保护功能：继电器可以用于电路的保护功能。
例如，电流过载时，继电器可以通过感应供电电路的电流大小来切断或连接电路，保护负载电路的安全运行。
6. 增强可靠性：继电器本身具备一定的抗干扰能力，可以有效
地抵御电磁干扰、静电干扰等外界因素的影响，从而提高整个电路系统的可靠性和稳定性。
7. 时间控制功能：部分继电器具有延时功能，可以设置一个特定的延时时间，在控制信号到达一定时间后再打开或关闭电路。
这种延时控制功能在一些需要特定时间顺序的电路中非常重要。
综上所述，继电器在电路控制中起到了非常重要的作用。
无论在家庭电路、工业自动化、电力系统等领域，继电器都扮演着至关重要的角色。

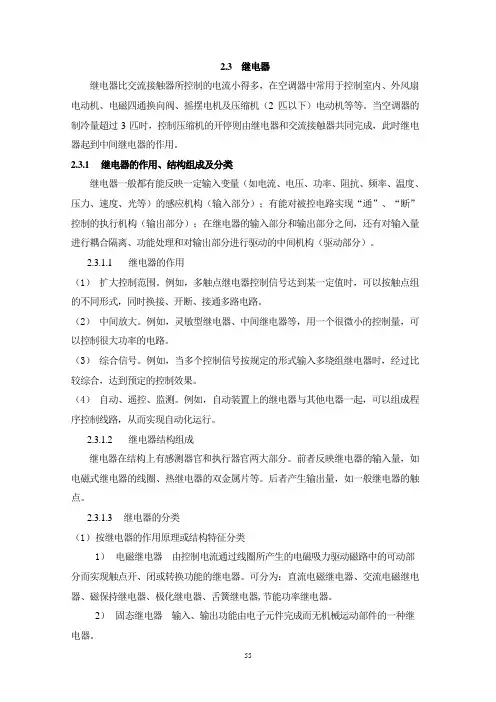

2.3 继电器继电器比交流接触器所控制的电流小得多，在空调器中常用于控制室内、外风扇电动机、电磁四通换向阀、摇摆电机及压缩机（2匹以下）电动机等等。
当空调器的制冷量超过3匹时，控制压缩机的开停则由继电器和交流接触器共同完成，此时继电器起到中间继电器的作用。
2.3.1继电器的作用、结构组成及分类继电器一般都有能反映一定输入变量（如电流、电压、功率、阻抗、频率、温度、压力、速度、光等）的感应机构（输入部分）；有能对被控电路实现“通”、“断”控制的执行机构（输出部分）；在继电器的输入部分和输出部分之间，还有对输入量进行耦合隔离、功能处理和对输出部分进行驱动的中间机构（驱动部分）。
2.3.1.1继电器的作用（1）扩大控制范围。
例如，多触点继电器控制信号达到某一定值时，可以按触点组的不同形式，同时换接、开断、接通多路电路。
（2）中间放大。
例如，灵敏型继电器、中间继电器等，用一个很微小的控制量，可以控制很大功率的电路。
（3）综合信号。
例如，当多个控制信号按规定的形式输入多绕组继电器时，经过比较综合，达到预定的控制效果。
（4）自动、遥控、监测。
例如，自动装置上的继电器与其他电器一起，可以组成程序控制线路，从而实现自动化运行。
2.3.1.2继电器结构组成继电器在结构上有感测器官和执行器官两大部分。
前者反映继电器的输入量，如电磁式继电器的线圈、热继电器的双金属片等。
后者产生输出量，如一般继电器的触点。
2.3.1.3继电器的分类（1）按继电器的作用原理或结构特征分类1）电磁继电器由控制电流通过线圈所产生的电磁吸力驱动磁路中的可动部分而实现触点开、闭或转换功能的继电器。
可分为：直流电磁继电器、交流电磁继电器、磁保持继电器、极化继电器、舌簧继电器,节能功率继电器。
2）固态继电器输入、输出功能由电子元件完成而无机械运动部件的一种继电器。
图2-93） 时间继电器 当加上或除去输入信号时，输出部分需延时或限时到规定的 时间才闭合或断开其被控线路的继电器。
