继电器的作用和类型优质课

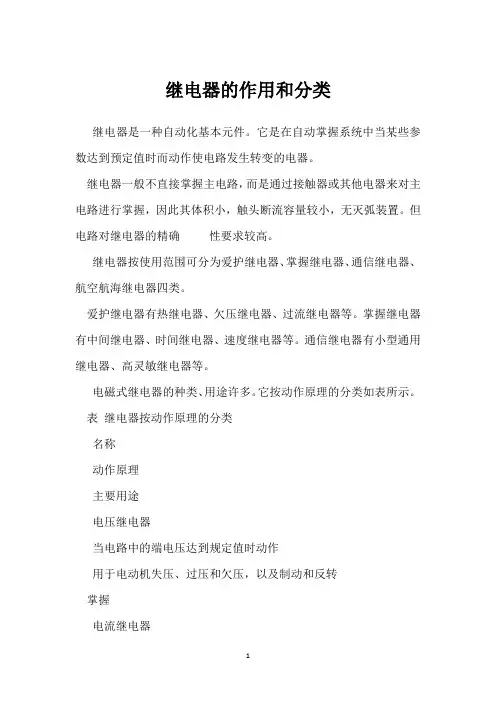

继电器的作用和分类
继电器是一种自动化基本元件。

它是在自动掌握系统中当某些参数达到预定值时而动作使电路发生转变的电器。

继电器一般不直接掌握主电路，而是通过接触器或其他电器来对主电路进行掌握，因此其体积小，触头断流容量较小，无灭弧装置。

但电路对继电器的精确性要求较高。

继电器按使用范围可分为爱护继电器、掌握继电器、通信继电器、航空航海继电器四类。

爱护继电器有热继电器、欠压继电器、过流继电器等。

掌握继电器有中间继电器、时间继电器、速度继电器等。

通信继电器有小型通用继电器、高灵敏继电器等。

电磁式继电器的种类、用途许多。

它按动作原理的分类如表所示。

表继电器按动作原理的分类
名称
动作原理
主要用途
电压继电器
当电路中的端电压达到规定值时动作
用于电动机失压、过压和欠压，以及制动和反转
掌握
电流继电器
当电路中电流达到规定值时动作
用于电动机的过载和短路爱护，直流电机磁场控制或失磁爱护
中间继电器
同电压继电器
用于传播和放大信号，或将信号传给数个有关控制元件
时间继电器
利用电磁阻尼、空气阻尼、电子线路
等使信号至触头动作有肯定时间间隔
用于绕线转子电动机以时间为原则启动时切换电阻的加速继电器，笼形异步电动机Y-△启动、能耗制动及掌握各种生产工艺程序等
自锁继电器
机械式自锁继电器靠机械锁扣自锁；
磁自锁继电器靠电流脉冲实现通断
用于自动掌握系统中的记忆元件。

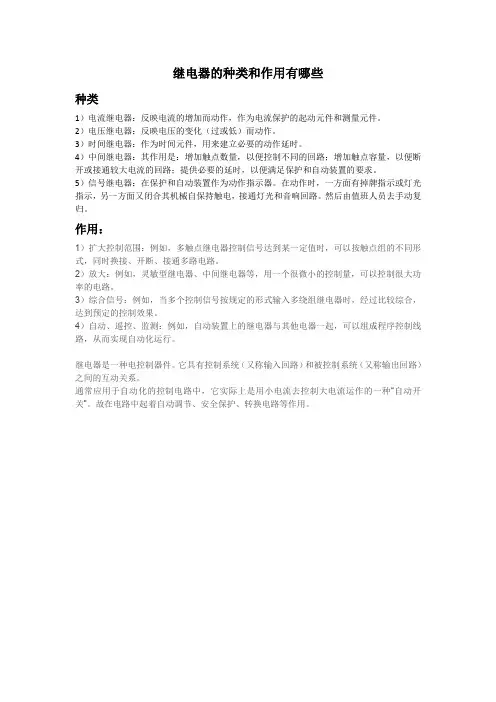

继电器的种类和作用有哪些
种类
1）电流继电器：反映电流的增加而动作，作为电流保护的起动元件和测量元件。

2）电压继电器：反映电压的变化（过或低）而动作。

3）时间继电器：作为时间元件，用来建立必要的动作延时。

4）中间继电器：其作用是：增加触点数量，以便控制不同的回路；增加触点容量，以便断开或接通较大电流的回路；提供必要的延时，以便满足保护和自动装置的要求。

5）信号继电器：在保护和自动装置作为动作指示器。

在动作时，一方面有掉牌指示或灯光指示，另一方面又闭合其机械自保持触电，接通灯光和音响回路。

然后由值班人员去手动复归。

作用：
1）扩大控制范围：例如，多触点继电器控制信号达到某一定值时，可以按触点组的不同形式，同时换接、开断、接通多路电路。

2）放大：例如，灵敏型继电器、中间继电器等，用一个很微小的控制量，可以控制很大功率的电路。

3）综合信号：例如，当多个控制信号按规定的形式输入多绕组继电器时，经过比较综合，达到预定的控制效果。

4）自动、遥控、监测：例如，自动装置上的继电器与其他电器一起，可以组成程序控制线路，从而实现自动化运行。

继电器是一种电控制器件。

它具有控制系统（又称输入回路）和被控制系统（又称输出回路）之间的互动关系。

通常应用于自动化的控制电路中，它实际上是用小电流去控制大电流运作的一种“自动开关”。

故在电路中起着自动调节、安全保护、转换电路等作用。

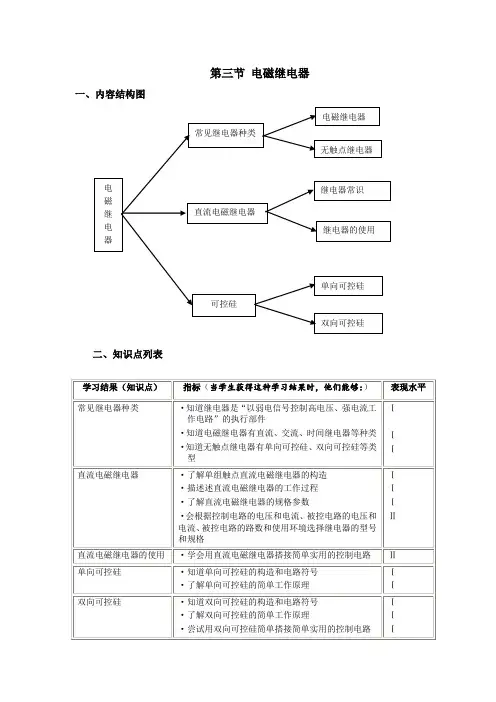

第三节电磁继电器一、内容结构图二、知识点列表三、重难点分析（一）重点分析1、直流电磁继电器的结构和工作过程直流电磁继电器是利用电磁感应原理实现触点闭合和断开的控制元件，它可以小电流、低电压控制较大电流、高电压，用直流控制交流等，并可将被控电路与控制电路完全隔离，在自动控制、保护电路等方面有广泛的应用。

继电器由电磁线圈、衔铁、常开触点、常闭触点、切换触点组成，当电磁线圈通电吸合衔铁，带动触点接触变换。

2、直流电磁继电器搭接简单实用的控制电路用直流电磁继电器搭接简单控制电路，验证继电器的原理和工作过程。

3、双向可控硅的简单应用可控硅具有以小电流（电压）控制大电流（电压）作用，并具有体积小、重量轻、功耗低、开关速度快等优点，在无触点开关、可控整流、调压、调光、调速等方面应用广泛。

（二）难点分析1、直流电磁继电器的选用如果继电器选用不当，会产生不能可靠工作、通电不能吸合、烧坏接触点、尺寸不合适无法安装等问题，继电器种类很多，根据不同的电路选择合适的继电器，有一定难度。

2、可控硅的简单工作原理可控硅的工作原理比较复杂，不必深究。

主要讲解可控硅的触发条件和工作过程，知道如何使用可控硅。

四、教学建议教师在教学过程中要让学生了解常见的直流电磁继电器的构造、规格（参数）和基本工作原理，并从构造和原理上说明它是电磁继电器，有触点开关。

对于晶闸管不要介绍其复杂的工作原理，但要定性地让学生知道晶闸管构造和其在电路中的符号，重点说明正常使用的条件，从构造和控制结果上说明它是无触点继电器，进而介绍它的优点。

根据本节教学内容的特点，建议教学方式以教师课堂实物观摩和实际电路演示以及学生小组实验为主，让学生通过观察、分析实验的结果，掌握本节的教学内容。

教师可参照下面的实验过程进行教学设计。

1、直流电磁继电器的选用原则要使学生学会根据控制电路的电压和电流的大小、被控量是电压还是电流、被控电路的路数、负载的性质（电阻性还是电感性）以及使用环境等因素选择继电器。

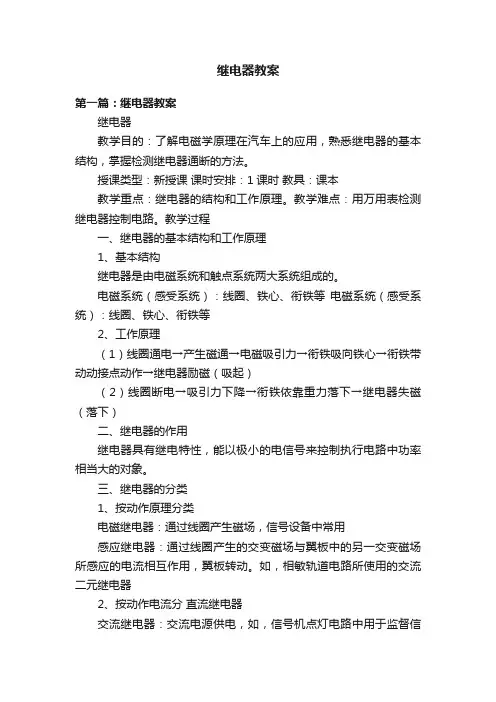

继电器教案第一篇：继电器教案继电器教学目的：了解电磁学原理在汽车上的应用，熟悉继电器的基本结构，掌握检测继电器通断的方法。

授课类型：新授课课时安排：1课时教具：课本教学重点：继电器的结构和工作原理。

教学难点：用万用表检测继电器控制电路。

教学过程一、继电器的基本结构和工作原理1、基本结构继电器是由电磁系统和触点系统两大系统组成的。

电磁系统（感受系统）：线圈、铁心、衔铁等电磁系统（感受系统）：线圈、铁心、衔铁等2、工作原理（1）线圈通电→产生磁通→电磁吸引力→衔铁吸向铁心→衔铁带动动接点动作→继电器励磁（吸起）（2）线圈断电→吸引力下降→衔铁依靠重力落下→继电器失磁（落下）二、继电器的作用继电器具有继电特性，能以极小的电信号来控制执行电路中功率相当大的对象。

三、继电器的分类1、按动作原理分类电磁继电器：通过线圈产生磁场，信号设备中常用感应继电器：通过线圈产生的交变磁场与翼板中的另一交变磁场所感应的电流相互作用，翼板转动。

如，相敏轨道电路所使用的交流二元继电器2、按动作电流分直流继电器交流继电器：交流电源供电，如，信号机点灯电路中用于监督信号机是否灭灯的灯丝继电器，用于信号机灯泡主、副灯丝转换的灯丝转换继电器等3、按动作快慢分正常动作继电器：衔铁动作时间0.1-0.3秒,大部分信号继电器属于此范围缓动继电器：包括缓吸和缓放两种,衔铁动作时间超过0.3秒4、按工作可靠度分安全型继电器（N型）：依靠重力作用释放衔铁非安全型继电器（C型）：依靠弹力保证继电器落下，又称弹力式继电器四、安全型继电器整流式继电器应用于交流电路中，其电磁系统、触点系统、动作原理与直流无极继电器基本相同，在直流无极继电器的基础上增加整流电路，一般采用四个二极管组成桥式整流电路。

五、巩固练习1、继电器根据电磁原理随着（）的动作，动接点与静接点接通或断开，从而实现对其他设备的控制。

A 衔铁 B 线圈 C 铁芯 D 轭铁2、按（）分类，继电器可分为电磁继电器和感应继电器。

继电器的类别及作用介绍继电器是一种电控制设备，它可以通过控制小电流来开关大电流。

在电子电路中，继电器的作用非常重要，可以实现电路的开关、分离、传输等多种功能。

根据不同的要求，继电器的类别也有所不同，这篇文章将介绍几种常见的继电器类型及其作用。

1. 电压继电器电压继电器是一种最常见的继电器类型，它的作用是控制电路的开关，通过输出继电器的信号，来控制其他的电器设备。

电压继电器一般是采用电磁线圈的原理工作的，当线圈通过电流通电时，会产生磁场，进而把开关振子吸引，实现开关的闭合。

电压继电器的应用范围非常广泛，可以用于家电、汽车电路等电控制领域。

2. 热继电器热继电器是一种利用金属元件的温度系数差异实现的开关控制器，其中最常见的是热敏电阻。

它的工作原理是，当电路传过去的电流过大时，热继电器内部的热敏元件就会发热，进而把开关振子吸引，打开电路。

热继电器广泛应用于供电设备、电力保护、机床、电机等领域，其主要功能为防止电路的过载、电路的短路等误操作。

3. 时间继电器时间继电器是一种可以在设定的时间内控制开关状态的继电器，通常用于定时控制和定时报警的系统中。

它通常由电极、时间基准器、运动极等组成，可以通过自动或手动控制来改变时间的长度。

时间继电器的应用范围比较广泛，在电力、建筑等领域中广泛使用，主要用于自动控制电子设备和定时报警。

4. 固态继电器固态继电器是一种以半导体为基础实现开关控制的继电器。

它通过控制位于半导体中的MOSFET晶体管的开和关，来控制电流的流动和分析。

固态继电器的优点在于其体积小、寿命长、工作效果稳定，在光调制、电力交换等领域被广泛应用。

综上所述，继电器在电子电路中的作用非常重要，随着信息技术的发展，继电器和相关应用也得到了快速发展。

各种类型的继电器适用范围不同，可以广泛应用于各种设备控制、报警、电压保护、时间控制等领域，为人们的生活和工作带来更大的方便和便利。
