7. 球面
标注球面直径或半径时，应在“”或“R ”前面加注 符号“S ”。对标准件，轴或手柄的前端，在不引起误解的
情况下，可以省略符号“s” 。
39
第一章 制图的基本知识
9. 狭小部位的注法
在没有足够位置画箭头或注写数字时，可按上图的形式注写。
40
第一章 制图的基本知识
11. 小直径注法
在没有足够位置画箭头或注写数字时，可按上图的形式注写。 41
） 五、尺寸标注（GB/T 4458.4–1984
4
第一章 制图的基本知识
一、 图纸幅面和格式
1、图纸幅面及图框格式 2、图纸幅面 3、图框格式 4、标题栏
5
第一章 制图的基本知识
1. 图纸幅面及图框格式
6
第一章 制图的基本知识
7
第一章 制图的基本知识
8
第一章 制图的基本知识
4、标题栏
9
第一章 制图的基本知识
31
第一章 制图的基本知识
(三) 尺寸标注示例
1. 线性尺寸 2. 角度尺寸 3. 圆的直径 4. 圆弧半径 5. 斜度和锥度 6. 大圆弧 7. 球面 8. 板状类零件 9. 狭小部位的注法 10. 小半径注法 11. 小直径注法 12. 弦长及弧长 13. 正方形结构 14. 对称机件

1).方法和步骤
(1).画基准线 (2).分析各线段，确定哪些是已知线段，哪些是中间 线段，哪些是连接线段。 (3).按已知线段、中间线段、连接线段的次序逐个标注尺寸。
例:
例:
5.基本体的尺寸标注
(1).平面立体的尺寸注法
(2).曲面立体的尺寸注法
6.切割体的尺寸标注
切割体要标注基本几何体的大小，还要标注截断面的定位尺寸 不要标注截断面的大小尺寸，不要在截交线上标注尺寸。
工程制图--尺寸标注
讲授: 樊玲芳
工程图样
工程图样是准确表达工程对象形状、大小、结构及技术要求的图，简称图样。

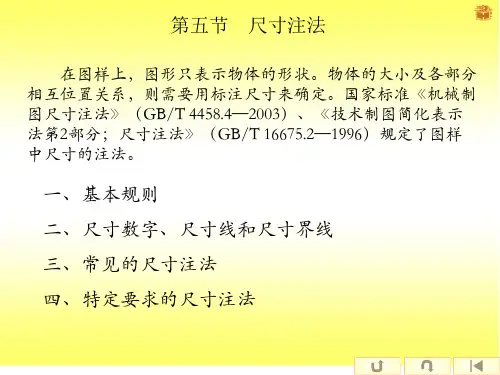

§1 尺寸的标注方法
在图样中，除需表达零件的结构形状外，还需标注尺寸， 以确定零件的大小。
1、基本规则
1). 以毫米为单位，如采用其他单位时，则必须注明单位名称。 2). 每个尺寸一般只标注一次，并应标注在最能清晰地反映该结构 特征的视图上。 3). 尺寸数值为零件的真实大小，与绘图比例及绘图的准确度无关。 4). 图中所注尺寸为零件完工后的尺寸。
3.支架类零件
支架类零件包括拨叉、支架、连杆和支座等。主视图多采用工作位 置，或将其倾斜部分摆正时的自然安放位置。
4.箱体类零件
箱体类零件包括阀体、泵体和箱体等，主视图多采用工作位置。
3).表面粗糙度代号在图样上的标注
(1).在图样上标注表面粗糙度的基本原则
①.在同一图样中，零件每个表面只标注一次表面粗糙度代号，符号的尖 端必须从材料外指向被加工表面； ②.在表面粗糙度代号中，数值的大小和方向必须与图中尺寸数字的大小和方向一致； ③.图样上所注表面粗糙度是指零件完工后的表面粗糙度
4).不应在相贯线和截交线上标注尺寸
5).当形体的外轮廓为曲面时，总体尺寸应注到该曲面的中 心线位置，同时加注该曲面的半径

（4）机件的每一尺寸，一般只标注一次，并应标注在 反映该结构最清晰的图形上。
二、标注尺寸的三要素
一个完整的尺寸应包括尺寸界线、尺寸线、尺寸数字 三 个基本要素。
1、尺寸界线 尺寸界线要用细实线绘制，并应由图形的轮廓线、轴线
或对称中心线处引出。也可以利用轮廓线、轴线或对称中心 线作尺寸界线。
指出：
[关于教学手段] 1 、为了使学生掌握尺寸的三要素，利用电子课件 的优越性，分别将尺寸界线、尺寸线、尺寸数字 在平面图形中逐一显示，使学生明确正确的画法， 并感受到操作的全过程，从而突出本节内容的重 点。 2 、由于本节内容知识点较多，有各种常用尺寸的 注法需要学生掌握，这时教学中应抓住尺寸的三 要素，分别从尺寸界线、 尺寸线、尺寸数字三个
本节内容的重点是使学生掌握尺寸的三个要素，即 尺寸界线、尺寸线的正确画法，及尺寸数字正确注写。
[教材的难点] 1、 线性尺寸的数字方向的判断。 2 、尺寸线两端箭头规范画法的掌握。
[难点突破的方法] 1 、 用圆规作教具在黑板上演示不同位置的
手段，以鉴别各种不同位置线性尺寸的数字方 向。
2 、利用版画演示正确箭头的画法，另外还 可以在巡视指导过程中给学生面授，使学生正 确掌握。
18
2-ø6
30 50
3、尺寸数字
指出：
（1）尺寸数字标注在尺寸线的上方或中断处。 （2）尺寸数字不可被任何图线所通过，当不可避 免时，必须把图线断开。
（3）线性尺寸的数字方向应认真鉴别，不可把数 字方向弄反。
（4）在300区域内的尺寸数字，应引出标注。
三、常用的尺寸注法
1、线性尺寸
2、圆与圆弧
六、小结
1、基本规则 2、尺寸的三要素
（1）尺寸界线 （2）尺寸线 （3 Nhomakorabea尺寸数字 3、常用尺寸的标注方法。

第1章制图基本知识
单击此处添加副标题
1.1制图国家标准
单击此处添加正文，文字是您思想的提炼，为了演示发布的良好效果，请言简意赅地阐述您的观点。
1.1.1 图纸幅面和格式 （GB/T14689-1993）
添加标题
制图国家标准
添加标题
绘制技术图样时，应优先采用表1–1所规定的基本幅面。必要时，也允许选用国家标准中所规定的加长幅面。
添加标题
制图国家标准
图纸幅面规格
制图国家标准
图纸边框格式
装订格式： 装订边尺寸 一律为25
不装订格式： 边框与图框线间距 随图纸幅面变化。 具体值查阅国标
制图国家标准
标题栏
每张图纸上都必须画出标题栏；外框为粗实线，内格为细实线。标题栏的位置应位于图纸的右下角。尺寸不随图纸大小、格式变化。
国标格式
1.3.2 作正多边形
作正多边形通常都是用等分圆周的方法绘制。绘制过程为：确定多边形的中心，以中心到多边形的角点的距离为半径绘圆，等分圆周，连接各等分点即可完成多边形的绘制。对于三边、六边等特殊的角度，应尽量利用三角板量取角度。
作正多边形
1.3.3 斜度与锥度
单击此处添加大标题内容
1. 斜度
斜度是指一直线（或平面）对另一直线（或平面）的倾斜程度。其大小以它们夹角的正切来表示，并将此值化为1﹕n的形式标注斜度时，需在1﹕n前加注斜度符号“ ”，且符号方向与斜度方向一致。斜度符号的高度等于字高h。斜度的定义、画法及其标注方法如图所示。
斜度与锥度
2. 锥度
单击此处添加大标题内容
平面图形的画法
平面图形尺寸标注示例
在绘制机械图样时，经常需要用一个已知半径的圆弧来光滑连接（即相切）两个已知线段（直线段或曲线段），称为圆弧连接。此圆弧称为连接弧，两个切点称为连接点。为了保证光滑的连接，必须正确地作出连接弧的圆心和两个连接点，且两个被连接的线段都要正确地画到连接点为止。如图所示。
