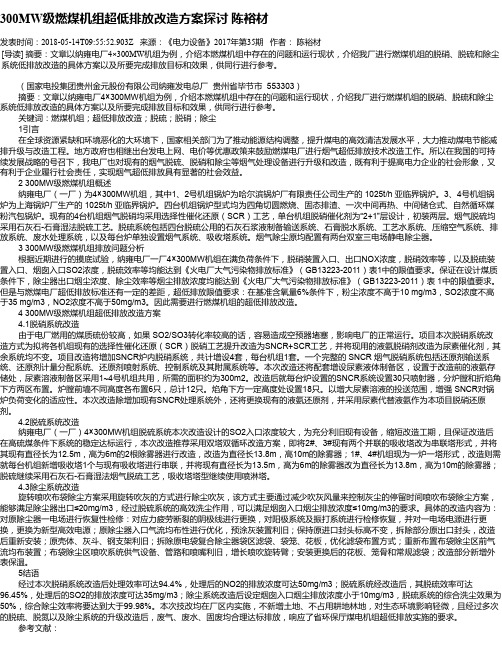

300MW级燃煤机组超低排放改造方案探讨陈裕材发表时间：2018-05-14T09:55:52.903Z 来源：《电力设备》2017年第35期作者：陈裕材[导读] 摘要：文章以纳雍电厂4×300MW机组为例，介绍本燃煤机组中存在的问题和运行现状，介绍我厂进行燃煤机组的脱硝、脱硫和除尘系统低排放改造的具体方案以及所要完成排放目标和效果，供同行进行参考。
（国家电投集团贵州金元股份有限公司纳雍发电总厂贵州省毕节市 553303）摘要：文章以纳雍电厂4×300MW机组为例，介绍本燃煤机组中存在的问题和运行现状，介绍我厂进行燃煤机组的脱硝、脱硫和除尘系统低排放改造的具体方案以及所要完成排放目标和效果，供同行进行参考。
关键词：燃煤机组；超低排放改造；脱硫；脱硝；除尘 1引言在全球资源紧缺和环境恶化的大环境下，国家相关部门为了推动能源结构调整，提升煤电的高效清洁发展水平，大力推动煤电节能减排升级与改造工程。
地方政府也相继出台发电上网、电价等优惠政策来鼓励燃煤电厂进行烟气超低排放技术改造工作。
所以在我国的可持续发展战略的号召下，我电厂也对现有的烟气脱硫、脱硝和除尘等烟气处理设备进行升级和改造，既有利于提高电力企业的社会形象，又有利于企业履行社会责任，实现烟气超低排放具有显著的社会效益。
2 300MW级燃煤机组概述纳雍电厂（一厂）为4×300MW机组，其中1、2号机组锅炉为哈尔滨锅炉厂有限责任公司生产的 1025t/h 亚临界锅炉。
3、4号机组锅炉为上海锅炉厂生产的 1025t/h 亚临界锅炉。
四台机组锅炉型式均为四角切圆燃烧、固态排渣、一次中间再热、中间储仓式、自然循环煤粉汽包锅炉。
现有的4台机组烟气脱硝均采用选择性催化还原（SCR）工艺，单台机组脱硝催化剂为“2+1”层设计，初装两层。
烟气脱硫均采用石灰石-石膏湿法脱硫工艺。
脱硫系统包括四台脱硫公用的石灰石浆液制备输送系统、石膏脱水系统、工艺水系统、压缩空气系统、排放系统、废水处理系统，以及每台炉单独设置烟气系统、吸收塔系统。
中国华电集团公司燃煤电厂工程建设工期定额（C版）附件1：中国华电集团公司燃煤电厂工程建设工期定额（C版）单位：月序号 1 2 3 4 5 6 7 8 9 10 11 12 13 14 15 16 17 18 19 20 项目名称2×300MW2×600MW2×1000MW等级等级等级 23＋3 4 10 4.5 6 12.5 15 16 17 18.511.5 6 7.5 10 10.5 5.5 6.5 11 23 3 27＋4 4.5 11.5 5 7 15 18 19 20 22 13 7.5 912 11.5 6.5 7.5 13.5 27 4 总工期(以主厂房基础垫层浇筑第一方砼18＋3 为正式开工点) 开工至基础出零米 3 开工至主厂房封闭 9 开工至锅炉钢架吊装开始（安装开始点） 3.5 锅炉钢架吊装至汽包就位(对于直流锅炉4 为大板梁验收完) 锅炉钢架吊装至锅炉水压完 9 锅炉钢架吊装至酸洗开始 11.5 锅炉钢架吊装至吹管开始 12.5 锅炉钢架吊装至整套启动开始 13.5 锅炉钢架吊装至整套试运完 14.5开工至汽机台板就位（汽机安装开始） 10.5 汽机安装开始至扣盖完 3 汽机安装开始至油循环开始 4.5 汽机安装开始至整套启动开始 6.5 开工至电气安装开始7.5 电气安装开始至DCS上电 4.5 电气安装开始至厂用受电 5.5 电气安装开始至整套启动开始 9.5 开工至1号机组整套试运完 18 1号机组整套试运完至2号机组整套试运3 完注1：正常土壤条件下，主厂房挖土到浇第一方砼的工期300MW级及以下工程为1个月，600MW及以上工程为1.5个月；非正常土壤条件下的工期另行核定。
注2：本定额按新建电厂Ⅰ类地区Ⅱ型结构编制。
II、Ⅲ、Ⅳ类地区同类型、同规模工程总工期原则上分别增加1个月、2个月、4个月；Ⅲ型结构的工程比同规模、同类型工程总工期应减少1个月。
华能井冈山电厂一期（2×300MW）机组烟气脱硫改造工程施工组织设计正文目录1、编制依据 (2)2、工程概况及系统简介 (2)3、热控专业工作量及施工进度计划 (10)4、热控专业施工方案 (11)5、热控系统防静电干扰措施 (20)6、施工组织机构设置和劳动力计划 (21)7、保证施工质量措施及施工质量要求 (23)8、质量创优及质量通病的预防 (26)9、安全体系及保证安全生产、文明施工措施 (30)1、编制依据1.1华能井冈山电厂一期（2×300MW）机组烟气脱硫改造工程热控设计图纸1.2 中华人民共和国电力行业标准《热控装置工程质量检验及评定规程》1998年版1.3《电力建设施工及验收技术规范（热工自动化 DL/T5190.5-2004）》1.4《火电施工质量检验及评定标准（热控仪表及控制装置篇）》98年版1.5《电力建设安全工作规程》（火力发电厂部分）；1.6《工程建设标准强制性条文》电力工程部分；1.7《质量、职业健康安全、环境管理体系》程序文件；1.8《电力建设安全健康与环境管理工作规定》2002-01-21实施；1.9有关设备厂家图纸、说明书及技术协议；2、工程概况及系统简介2.1地理位置华能井冈山电厂位于江西省吉安市青原区，距离市区约7km。
西南面临赣江东岸0.5km，南倚群山，京九铁路距厂址北面1.5km处跨江而过。
吉安火车站位于电厂北面6km，电厂北面4km处为105国道赣江公路大桥，东北面4km处为青原山风景区。
2.2 工程概况华能井冈山电厂一期工程为2 X300 MW燃煤机组。
烟气脱硫采用石灰石—石膏湿法烟气脱硫工艺（以下简称FGD）。
本脱硫工程采用日本川崎技术,一炉配一塔，脱硫系统的保证脱硫效率≥95%。
2.2.1 脱硫岛工艺系统概述脱硫工艺系统包括：烟气系统、吸收塔系统、石灰石浆液制备系统、石膏脱水系统、脱硫废水处理等主要工艺系统和浆液排空、工艺水、冷却水、压缩空气等辅助系统。
300MW机组“W”型火焰锅炉燃烧器改造项目施工方案解波【期刊名称】《价值工程》【年(卷),期】2015(34)27【摘要】阐述了华能上安电厂300MW亚临界“W”火焰燃烧机组3、4号炉燃烧器改造项目的施工方案及实施过程，分别对施工中吊装机具的布置、设备的拆除、倒运、设备的吊装及安装几个方面进行了总结和说明，证明了施工方案是符合现场实际、切实可行的，同时针对施工中的难点提出相应的解决办法。
%This paper described the construction plan and implementation process of Huaneng Shang'an electric power plant 300MW Asia critical"W"flame burning unit3th and 4th furnace burning device transformation project, respectively made summary and description on the layout of lifting machines, demolition of equipments, hauling and equipment lifting in construction, proved that this construction plan meet the site actual situation and practice, and proposed corresponding solutions for difficulties in construction.【总页数】3页(P126-128)【作者】解波【作者单位】西北电力建设第三工程公司，咸阳712021【正文语种】中文【中图分类】TK229【相关文献】1.浅谈300MW机组"W"型火焰锅炉燃烧调整 [J], 孙建康2.纳雍二电厂300 MW机组W火焰锅炉燃烧器改造及运行 [J], 李占宏;黎中涛;张建兴3.300 MW机组W型火焰锅炉二次风道改造 [J], 董祖成4.浅谈300MW机组DG1025/18.2-Ⅱ16型锅炉低氮燃烧技术改造项目施工方法与运用 [J], 麻文军5.浅谈300MW机组DG1025／18．2—Ⅱ16型锅炉低氮燃烧技术改造项目施工方法与运用 [J], 麻文军因版权原因，仅展示原文概要，查看原文内容请购买。
300MW亚临界锅炉低氮燃烧器改造闫福岐【摘要】对某电厂2×300MW机组亚临界自然循环汽包炉炉内低氮燃烧器改造方案进行详细阐述,并对改造前后效果进行对比分析,找到既节约成本,又行之有效的低氮燃烧器改造途径,达到了保证锅炉安全、环保、经济运行的目的.【期刊名称】《电力安全技术》【年(卷),期】2016(018)007【总页数】4页(P36-39)【关键词】亚临界锅炉;低氮燃烧器;烟气流量;燃烬风【作者】闫福岐【作者单位】山西兆光发电有限责任公司,山西霍州 031400【正文语种】中文某电厂2×300 MW机组配套锅炉为上海锅炉厂有限公司生产的SG-1065/17.5-M 875型、亚临界、一次中间再热、自然循环汽包炉，采用∏型布置、固态排渣、单炉膛、平衡通风、全悬吊结构，最大连续出力为1 065 t/h。
2005年7月投产。
锅炉采用四角切圆直流燃烧器，布置在炉室下部四角处。
每个角燃烧器共由6只煤粉喷嘴、9只二次风喷嘴和2只OFA风喷嘴组成，各喷嘴均设二次风调节挡板及执行机构。
该锅炉运行中NOX排放量为550-850 mg/Nm3（干基，6 % O2，按折算成NO2浓度计算），无法满足最新的GB 13223—2011《火电厂大气污染物排放标准》，需进行脱硝改造。
因炉内低氮燃烧器技术改造和烟气脱硝改造相互配合的成本低，效果好，可有效降低锅炉NOX排放，因此决定对炉内燃烧器进行低氮燃烧器改造。
该锅炉燃用设计煤种、校核煤种收到基低位发热量分别为15.77 M J/kg，14.9 M J/kg；全硫分别为1.05 %，1.21 %。
本次燃烧器改造设计性能参数要求如表1所示。
2.1 改造方法（1）原锅炉主燃烧器基本保持不动，为保证周界风速，同时防止水冷壁结焦及高温腐蚀，将每层周界风喷口左侧加堵1/8，喷口位置保持原设计，采用水平浓淡分离燃烧技术。
为满足二次风速，同时防止水冷壁结焦及高温腐蚀，不影响大渣含碳量，将每层二次辅助风喷口（除AA层风门）左侧加堵20 %，为了控制大渣含碳量AA层风门截面积不变。
山西燃煤电厂超低排放改造技术路线探讨原建军;杜艳玲【摘要】针对山西省燃煤电厂烟气污染治理设施运行现状、污染物排放情况及燃煤特点,探讨性提出适合山西省现役燃煤电厂超低排放技术改造技术路线和方案,最终达到燃煤电厂烟气超低排放标准要求,对300 MW以上燃煤机组超低排放改造有一定借鉴意义.%In view of the current operation situation of gas pollution treatment equipment in coal-fired power plant in Shanxi,as well as pollutant emission situation and the characteristics of coal,technical reformation scheme for ultra low emission at coal-fired power plant is proposed,which could provide reference for the units of 300 MW and above to carry out ultra low emission reformation.【期刊名称】《山西电力》【年(卷),期】2015(000)005【总页数】3页(P57-59)【关键词】燃煤电厂;烟气超低排放;污染治理【作者】原建军;杜艳玲【作者单位】山西漳泽电力股份有限公司,山西太原 030001;山西漳泽电力股份有限公司,山西太原 030001【正文语种】中文【中图分类】TM753为应对日趋恶劣的大气污染形势，落实国家大气污染防治行动计划和能源发展战略行动计划，山西省政府先后出台了《关于推进全省燃煤发电机组超低排放的实施意见》（晋政办发〔2014〕62号）和《关于贯彻落实〈能源发展战略行动计划（2014—2020年）〉的实施意见》（晋政办发〔2015〕1号）(以下简称《实施意见》)。
