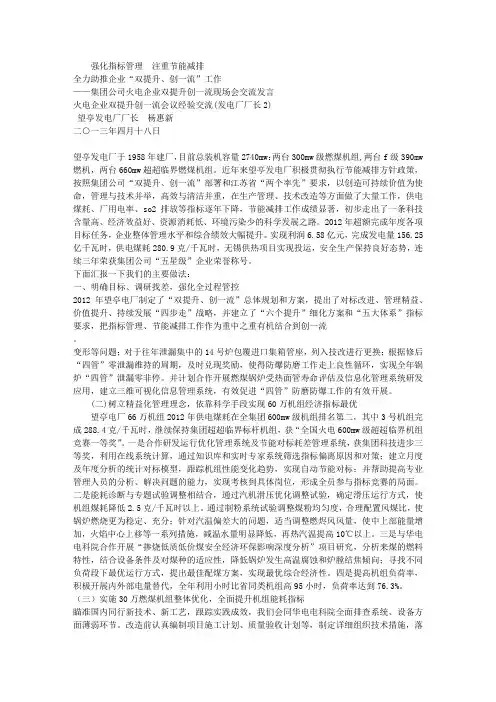

强化指标管理注重节能减排全力助推企业“双提升、创一流”工作——集团公司火电企业双提升创一流现场会交流发言火电企业双提升创一流会议经验交流(发电厂厂长2)望亭发电厂厂长杨惠新二○一三年四月十八日望亭发电厂于1958年建厂，目前总装机容量2740mw：两台300mw级燃煤机组,两台f级390mw 燃机，两台660mw超超临界燃煤机组。
近年来望亭发电厂积极贯彻执行节能减排方针政策，按照集团公司“双提升、创一流”部署和江苏省“两个率先”要求，以创造可持续价值为使命，管理与技术并举，高效与清洁并重，在生产管理、技术改造等方面做了大量工作，供电煤耗、厂用电率、so2排放等指标逐年下降，节能减排工作成绩显著，初步走出了一条科技含量高、经济效益好、资源消耗低、环境污染少的科学发展之路。
2012年超额完成年度各项目标任务，企业整体管理水平和综合绩效大幅提升。
实现利润6.58亿元，完成发电量156.25亿千瓦时，供电煤耗280.9克/千瓦时，无锡供热项目实现投运，安全生产保持良好态势，连续三年荣获集团公司“五星级”企业荣誉称号。
下面汇报一下我们的主要做法：一、明确目标、调研找差，强化全过程管控2012年望亭电厂制定了“双提升、创一流”总体规划和方案，提出了对标改进、管理精益、价值提升、持续发展“四步走”战略，并建立了“六个提升”细化方案和“五大体系”指标要求，把指标管理、节能减排工作作为重中之重有机结合到创一流。
变形等问题；对于往年泄漏集中的14号炉包覆进口集箱管座，列入技改进行更换；根据修后“四管”零泄漏维持的周期，及时兑现奖励，使得防爆防磨工作走上良性循环，实现全年锅炉“四管”泄漏零非停。
并计划合作开展燃煤锅炉受热面管寿命评估及信息化管理系统研发应用，建立三维可视化信息管理系统，有效促进“四管”防磨防爆工作的有效开展。
(二)树立精益化管理理念，依靠科学手段实现60万机组经济指标最优望亭电厂66万机组2012年供电煤耗在全集团600mw级机组排名第二，其中3号机组完成288.4克/千瓦时，继续保持集团超超临界标杆机组，获“全国火电600mw级超超临界机组竞赛一等奖”。
国家发展改革委办公厅关于组织推荐国家重点节能技术的通知发改办环资[2012]206号各省、自治区、直辖市及计划单列市、新疆生产建设兵团发展改革委、经贸委（经委、经信委、工信委、工信厅、工信局），有关行业协会，中央企业：为贯彻落实《中华人民共和国节约能源法》和国务院《“十二五”节能减排综合性工作方案》，引导企业采用先进的节能新工艺、新技术和新设备，提高能源利用效率，促进“十二五”期间节能减排目标的实现，拟于近期开展《国家重点节能技术推广目录（第五批）》的编制工作。
现请你们组织筛选、推荐重点节能技术：一、推荐要求（一）、推荐技术范围煤炭、电力、钢铁、有色金属、石油石化、化工、建材、机械、纺织等工业行业，交通运输、建筑、农业、民用及商用等领域的节能新技术、新工艺。
《国家重点节能技术推广目录（第一批）》（国家发展改革委公告2008年第36号）、《国家重点节能技术推广目录（第二批）》（国家发展改革委公告2009年第24号）、《国家重点节能技术推广目录（第三批）》（国家发展改革委公告2010年第33号）、《国家重点节能技术推广目录（第四批）》（国家发展改革委公告2011年第34号）已公布或全行业普及率在80%以上的技术不在推荐范围之内。
（二）、推荐技术要求推荐技术要求先进适用，能够反映节能技术最新进展；节能潜力大，预期可获得明显的节能效果；应用范围广，在全行业应用前景广阔。
二、上报要求各地发展改革委、经贸委（经委、经信委、工信委、工信厅、工信局）、有关行业协会和中央企业应充分发挥各自优势，认真组织、遴选符合条件的重点节能技术，并按照要求仔细填写重点节能技术推荐表和汇总表（详见附件）。
原则上每个单位推荐重点节能技术不超过10项。
请各地发展改革委、经贸委（经委、经信委、工信委、工信厅、工信局）、有关行业协会和中央企业于2012年4月15日前，将推荐材料文字版和电子版（电子版需刻制光盘）各1套上报国家发展改革委（环资司）。
XXX1号机组超低排放改造项目总结一、企业基本情况XXX（以下简称：XXXX热电）安装2×300MW亚临界直接空冷供热机组，该项目是在关停合作方XX电厂原在建2×135MW小机组基础上，按国家“上大压小”产业政策改建而来，其中XX国际控股80%，XX电厂参股20%，工程总投资额29.2亿元。
项目于2009年7月27日获得国家发改委正式核准，同年9月21日开工建设，#1、#2机组分别于2010年12月15日、2011年1月4日通过168小时试运转入商业运营。
燃煤采用山西XX当地洗中煤和劣质煤，用水取自XX市第二污水处理厂的回用中水，是集发电、供热、全部直接空冷、同步脱硫、脱硝，圆形全封闭煤场、输煤抑尘技术、废水回收和粉煤灰综合利用于一体的绿色环保型热电联产项目，该项目荣获“中国电力优质工程奖”。
XXXX热电主设备中，锅炉为哈尔滨锅炉厂有限责任公司生产的HG-1092/17.5-YM28型亚临界一次中间再热自然循环汽包炉；汽轮机为上海汽轮发电机有限公司生产的CZK300-16.7/0.4/537/537型两缸两排汽、亚临界一次中间再热、直接空冷供热凝汽式汽轮机；发电机为上海电机有限责任公司生产的QFSN-300-2型汽轮发电机。
环保设施同主机同步建设。
其中脱硝由XX科技工程有限公司设计，脱硝还原剂采用液氨，催化剂按2+1层配置，脱硝反应器入口的NOx排放浓度按550mg/Nm3设计，脱硝反应器出口的NOx排放浓度按≤135mg/Nm3设计，设计脱硝效率为75%。
脱硫由国电清新设计，入口SO2设计值为9994mg/Nm3，出口SO2排放值小于400mg/Nm3，脱硫效率为96%。
除尘是由福建龙净公司生产电袋复合式除尘器，出口烟尘排放值小于30mg/Nm3。
机组投产以来，环保设施一直运行良好，各项指标均能满足国家排放标准。
XXXX热电向来重视环保工作，几年来投入了大量的人力、物力和财力，在2012年进行了电袋除尘器滤袋改型更换；在2013年进行了#1、#2锅炉低氮燃烧器改造和省煤器分级燃烧改造，大幅提高了锅炉低负荷时脱硝入口烟温，实现了脱硝反应器的全负荷段运行。
一、项目背景随着我国环保政策的不断加强，钢铁、电力、水泥等行业的排放标准日益严格。
为响应国家“大气污染防治行动计划”，实现绿色发展，本项目针对现有锅炉烟气排放进行超低排放改造，以满足国家最新排放标准。
二、工程目标1. 实现锅炉烟气颗粒物、二氧化硫、氮氧化物等污染物排放浓度达到国家最新超低排放标准；2. 提高锅炉运行效率，降低能耗；3. 保障工程安全、环保、高效、经济。
三、工程内容1. 烟气脱硫：采用SDS干法脱硫布袋除尘器，将烟气中的二氧化硫去除，使烟气中SO2浓度低于35mg/m³；2. 烟气脱硝：采用SNCR脱硝技术，将烟气中的氮氧化物去除，使烟气中NOx浓度低于50mg/m³；3. 烟气除尘：采用布袋除尘器，将烟气中的颗粒物去除，使烟气中颗粒物浓度低于5mg/m³；4. 优化燃烧过程：通过调整燃烧器结构、优化燃烧参数等手段，降低污染物排放。
四、施工方案1. 施工准备（1）组织施工队伍，明确各工种人员职责；（2）熟悉图纸、施工方案及有关技术规范；（3）做好施工现场的“三通一平”（通路、通电、通水、平整场地）；（4）确保施工材料、设备、人员到位。
2. 施工流程（1）拆除原有锅炉烟气处理设施；（2）安装脱硫、脱硝、除尘设备；（3）进行管道、阀门、仪表等配套设施的安装；（4）进行电气、仪表调试；（5）进行系统联调，确保各系统运行正常；（6）进行试运行，对系统进行优化调整；（7）进行验收，交付使用。
3. 施工要点（1）严格按照设计图纸和施工规范进行施工；（2）确保施工质量，杜绝返工现象；（3）加强施工现场管理，确保施工安全；（4）做好施工过程中的环保措施，减少对环境的影响；（5）合理安排施工进度，确保工程按时完成。
五、施工组织与管理1. 成立施工项目部，明确项目经理、技术负责人、质量负责人等职责；2. 建立健全施工管理制度，严格执行；3. 定期召开施工会议，协调解决施工过程中遇到的问题；4. 加强施工现场安全管理，确保施工安全；5. 做好施工过程中的环保工作，确保施工过程中不产生二次污染。

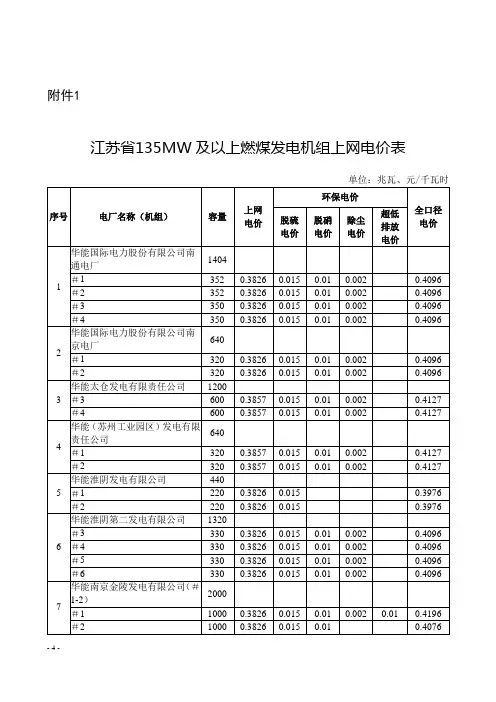

附件1江苏省135MW及以上燃煤发电机组上网电价表备注：国电常州发电有限公司＃1机组超低排放环保电价自2015年1月31日起执行；江苏常熟发电有限公司＃5机组除尘电价自2015年1月10日起执行；江苏南热发电有限责任公司＃1机组除尘电价自2015年1月23日起执行；盐城发电有限公司＃11机组脱硝电价自2015年1月1日起执行。
附件2江苏省公用燃煤热电机组上网电价表- 14 -- 15 -- 16 -- 17 -- 18 -备注：苏盛热电有限公司＃1-4脱硝电价自2015年1月16日起执行；海安华新热电有限公司＃1机组脱硝电价自2015年1月31日起执行；东台苏中环保热电有限公司＃1-2机组脱硝电价自2015年2月17日起执行。
- 19 -注：1、以上附表所列价格，均含国家重大水利工程建设基金，具体标准为：中小化肥企业生产用电、居民生活用电0.3分钱，其他用电1.491分钱。
除农业生产用电外，其他用电均含国家大中型水库移民后期扶持资金0.83分钱以及地方小型水库后期扶持资金0.05分钱。
202、以上附表所列价格，除农业生产、农村居民生活用电外，均含城市公用事业附加费，具体标准为城镇居民生活用电3分钱，其他用电0.6分钱。
大工业用电、一般工商业及其他用电含可再生能源电价附加1.5分钱。
3、惩罚性电价标准：单位产品能耗超过限额标准一倍以上的，比照淘汰类高耗能生产用电加价标准执行；超过限额标准一倍以内的，比照限制类高耗能生产用电加价标准执行。
4、对国家明确规定执行居民用电价格的非居民用户，按其他居民生活用电价格标准执行。
5、对城乡“低保户”和农村“五保户”家庭每户每月给予15度免费用电基数，电价标准为0。
6、分两步取消化肥电价优惠，2015年4月20日起，与相同用电类别的工商业用电价格每千瓦时价差缩小0.10元；2016年4月20日起，取消化肥用电价格分类，按相同用电类别的工商业用电价格执行。
212223注：1、非普工业两段制分时电价的执行范围是宾馆、饭店、商场、办公楼（写字楼）、医院等用户中电热锅炉（蓄冰制冷）部分的用电。
浅谈燃煤电厂超低排放改造工程安全管理作者：魏芝荣来源：《中小企业管理与科技·中旬刊》2017年第11期【摘要】超低排放，指火电厂燃煤锅炉在发电运行、末端治理等过程中，采用多种污染物高效协同脱除集成系统技术，使其大气污染物排放浓度符合燃气机组排放限值，即烟尘、二氧化硫、氮氧化物排放浓度分别不超过10 mg/m3、35 mg/m3、50 mg/m3，比之前规定的燃煤锅炉排放限值分别下降50%、30%和50%。
论文以燃煤电厂为例对超低改造过程中安全管理进行探讨，并对改造过程中容易出现的风险提出了相应的安全措施。
【Abstract】Ultra low emission combustion， refers to in the process of power generation and terminal treatment of coal-fired boilers in thermal power plants， a variety of integrated system technology of high efficiency synergistic removal of pollutants are adopted to make the emission concentration of the air pollutants meet the emission limits of the gas turbine. That is the emission concentrations of soot， SO2 and NOx were no more than 10 mg/m3， 35 mg/m3 and 50 mg/m3，respectively， which decreased by 50%， 30% and 50% respectively compared with the previous emission limits of coal-fired boilers. Taking coal fired power plant as an example， this paper discusses the safety management in the process of ultra low transformation， and puts forward corresponding safety measures for the risk prone to occur in the process of reconstruction.【关键词】燃煤电厂；超低排放改造；安全管理【Keywords】 coal fired power plant； ultra low emission reconstruction； safety management【中图分类号】TM621 【文献标志码】A 【文章编号】1673-1069（2017）11-0022-021 引言“十三五”期间，必须满足国家《火电厂大气污染物排放标准GB13223-2011》的要求，否则将面临机组停机的风险。
热电厂清洁生产审核报告某市热电厂清洁生产审核报告某市热电厂某市环境保护研究所9月某市热电厂清洁生产审核报告审核单位：审核组组长：副组长：审核组成员：编制单位:书记：所长：项目负责人：报告编制人：目录前言 (1)第一章概况 (3)1.1企业基本信息 (3)1.2企业背景情况 (3)1.3清洁生产开展情况 (4)1.4编制依据 (4)1.5清洁生产审核的原则 (5)第二章审核准备 (6)2.1热电厂领导的承诺 (6)2.2组建清洁生产审核小组 (6)2.3制定工作计划 (8)2.4宣传和教育 (10)第三章预审核 (11)3.1热电厂概况 (11)3.1.1基本情况 (11)3.1.2热电厂的生产状况 (12)3.1.3热电厂的环境保护状况 (17)3.1.4热电厂今后的发展设想 (20)3.1.5热电厂的管理状况 (21)3.2现场考察 (22)3.2.1考察原则 (22)3.2.2考察重点 (22)3.2.3考察方法与内容 (22)3.3产污和排污现状分析 (23)3.3.1热电厂产污、排污现状分析 (24)3.3.2初步分析原因 (24)3.3.3热电厂现有工程存在的环境问题 (28)3.3.4热电厂环保执法状况 (28)3.3.5评价结论 (28)3.4确定审核重点 (29)3.4.1确定备选审核重点 (29)3.4.2确定审核重点 (30)2.5设置清洁生产目标 (31)第四章审核 (33)4.1审核重点介绍、物料流程图及物料平衡 (33)4.1.1燃料车间 (33)4.1.2锅炉车间 (35)4.2审核重点废物产生的原因分析 (37)4.2.1物料平衡评估 (37)4.2.2原料煤的无组织排放产排原因初步分析 (37)第五章实施方案产生和筛选 (40)5.1备选方案的产生和汇总 (40)5.2方案的筛选 (46)5.2.1方案的初步筛选 (46)5.2.2中/高费方案的进一步筛选 (47)5.2.3清洁生产方案筛选结果 (48)5.2.4推荐的中高费备选方案 (49)5.2.5 中/高费方案费用——收益分析 (54)第六章实施方案的确定 (57)6.1无/低费方案实施情况 (57)6.2已实施无/低费方案成果 (57)6.3已实施无/低费方案对热电厂影响分析 (58)第七章持续清洁生产 (61)7.1建立清洁生产组织 (61)7.2建立和完善清洁生产管理制度 (62)7.3搞好职工培训工作 (63)7.4制定持续清洁生产计划 (63)第八章结论 (65)附件：1.《某市环境保护目标责任书》2.《某省人民政府办公厅文件》（豫政办【】38号）3.《某省某市热电厂文件》（驻热电【】79号）4.《某市热电厂委托书》5.《某市热电厂清洁生产审核工作验收组专家名单》6.《某市热电厂清洁生产审核验收意见》附图：某市热电厂厂区平面布置图前言清洁生产作为一种全新的污染预防战略，是践行科学发展观、建设资源节约型和环境友好型社会，实现经济与环境可持续发展的比由之路。
研究“超低排放”新技术改造方案摘要：大气污染就是在原本的大气范围内，有较多的微粒物质出现在大气中，让大气原有的元素受到较大破坏，从而导致空气质量不达标，不光对人们健康有较大影响，对生物的健康生长也有较大威胁。
本文介绍了燃煤烟气国内目前已实现“超低排放”的燃煤电厂的改造方案和改造效果。
包括脱硝方面的低氮燃烧技术和宽负荷投运改造方案以及脱硫方面的增容改造方案、除尘方面的湿式电除尘技术和脱硫深度除尘技术，以期为我国燃煤电厂全面实施“超低排放”提供参考。
关键词：超低排放；多污染物；燃煤电厂目前，我国多个地区遭遇严重雾霾天气，极大影响了人们的健康与生活。
燃煤烟气超低排放改造主要采取的方法是对现有的脱硝、除尘和脱硫系统进行提效，采用高效协同脱除技术，使主要污染物排放浓度达到天然气燃气轮机组的排放标准。
2014年9月，国家相关部门发布《煤电节能减排升级与改造行动计划（2014-2020年）》，要求：“东部地区新建燃煤发电机组大气污染物排放浓度基本达到燃气轮机组排放限值，中部地区新建机组原则上接近或达到燃气轮机组排放限值，鼓励西部地区新建机组接近或达到燃气轮机组排放限值”。
并明确：在基准氧含量6%条件下，PM、SO2、NOX排放浓度分别不高于10mg/m3、35mg/m3、50mg/m3。
随后，环保部《关于编制“十三五”燃煤电厂超低排放改造方案的通知》要求：原计划2020年完成的超低排放改造任务提前至2017年；改造范围由东部地区扩展到全国。
本文对已实现“超低排放”的4个电厂分别进行介绍，并分析了其改造技术和改造效果。
1上电漕泾电厂2号机组（1000MW）烟气超低排放项目。
1.改造措施1.1脱硝改造增加1层催化剂。
原设计效率不低于80%，SCR反应器催化剂2＋1设置；运行初期布置2层催化剂，2013年增加第三层，实际运行脱硝效率不小于85%，氨逃逸不高于2ppm。
宽负荷脱硝改造。
在原锅炉给水管道中抽头形成一路省煤器旁路，在机组负荷低于480MW时，部分给水走旁路，以减少省煤器吸热量提高脱硝系统入口烟温，使烟温不小于320℃。
scs-900-1 烟气连续监测系统操作维护手册北京雪迪龙自动控制控制系统有限公司目录1. 系统描述2. 烟气分析系统3. 气体预处理系统测量/校准4. 操作规程5. 维护5.1取样探头5.2采样管线5.3冷凝器5.4过滤器5.5取样泵5.6 ultramat23气体分析器5.7 d－r216测尘仪5.8变送器5.9 das数据采集处理系统6.熔断器操作表7.备件表1.系统描述1.1总体说明本系统用于烟气排放连续监测，适用于电厂,钢厂等行业。
系统组成见系统图。
监测参数如下：烟气：so2、nox、o2、粉尘浓度、流量、温度、压力（监测点位于入烟囱前的烟道上）。
测量参数（so2，o2）同时可以为为脱硫系统（fgd）提供工艺控制参数及计算脱硫效率。
烟气监测（so2、nox、o2、粉尘浓度、流量、温度、压力）参数用于环保排放监测，其中气体组分（so2、nox、o2）采用一拖一方式。
即在入烟囱前的烟道上安装气体采样探头和采样管线，输送至分析机柜进行检测分析。
烟气其它参数（粉尘、流量、温度、压力）监测安装在烟道上直接测量，测量输出传到分析室电控柜进行数据采集。
烟气监测参数经过信号处理传输至分析室电控柜plc2。
das（数据处理系统）计算机与电控柜plc进行通讯（pc/ppi方式）采集到环保要求的数据。
通过pas－das软件对这些数据进行计算处理（按hj/t76标准），以实现环保数据的存储、打印、统计、传输的功能。
1.2气体监测烟气的气体分析（so2、nox、o2）采样方法采用直接抽取加热法。
气体分析器选用西门子公司生产的ultramat23多组分红外气体分析仪。
测量原理： so2，nox nrir不分光红外法o2 电化学法气体分析系统由采样探头、取样管线、样品预处理系统、气体分析器、分析仪表柜等组成。
1.3粉尘监测采用德国durag公司d－r216粉尘监测仪。
测量原理：浊度法系统组成：由测量发射体，反射体，控制器及保护风机组成。
数字生态系统及智能电厂解决方案助力企业实现卓越运营技术创新，变革未来智能电厂技术发展纲要顶层设计，全面规划，统一技术，梳理理念，明确路径，建立标准智能电厂定义:广泛采用现代数字信息处理技术和通信技术的基础上,集成智能的传感技术及执行.控制和管理,使电厂达到安全,高效,环保运行.智能电厂体系架构:智能设备层,智能控制层,智能生产监管层,智能管理层1.智能设备层–泛在感知包括现场总线设备,智能检测仪表与智能执行机构,以及其它先进检测设备(如在线分析仪表,视频与安防系统,现场总线系统,现场无线设备,机器人等)2.智能控制层–智能诊断，优化运行是电厂控制的核心,生产过程数据的集中处理,主要是智能诊断与优化运行,包括自启停控制技术,燃烧优化技术,冷端优化技术等3.智能生产监管层–优化调度，设备预诊断汇集融合全厂生产过程与管理的数据与信息,实现全厂负荷优化调度,燃料优化管理,设备状态监测与故障预警,人员定位等4.智能管理层–统一管控，资源共享汇集过程与管理的信息与数据，利用互联网与大数据，打破地域界限，实现智能决策Plantweb 数字生态系统是业界最完善、集成度最高的工业物联网解决方案服务Plantweb Insight信息平台Secure First Mile接入端安全传输Pervasive Sensing 普适测量气体监测雷达液位电气监测X-Well疏水器振动阀位监测储罐安全阀门监测智能应用泵诊断优化换热器疏水器阀门健康性能能源健康指针式压力变送器Always Mobile 移动应用Plantweb Advisor 顾问系统Connected Services 远程支持技术合作伙伴传统方案新方案IIoT传统数据传输IIoT 应用网关腐蚀监测智能电厂总体架构远程运营中心专家决策分析与应用3D可视化环保效率安全人员•专业•高效•决策能力电厂•深度融合•可用性•灵活•环保生产过程•自适应•安全高效生产资产•泛在感知•可靠性1.智能现场：数据感知，普适测量™2.智能网络：网络基础设施部署3.智能生产：卓越运营（工厂可靠性提升、节能环保）4.智能控制：优化生产,高效发电5.智能管理:移动应用及专家远程服务1.智能现场：数据感知，普适测量™2.智能网络：网络基础设施部署3.智能控制和生产：优化指导生产过程操作4.智能管理：卓越运营（可靠性、节能、HSE）5.智慧运营：跨部门、多厂商协作有线HART现场总线无线HART数据—智能传感丰富的现场仪表和系统组合，最大化发挥了有线HART ，FOUNDATION Fieldbus 和WirelessHART 标准的优势，所实现的价值绝非简单累加：•项目实施—降低风险和成本，缩短项目执行时间•运行维护—操作更方便、控制更精准、成本更低、停车时间更少9420无线振动变送器重要设备健康状态在线监测安全、环保设备可靠性非插入式腐蚀在线监测过程优化无线压力仪表温度测量新技术——X-well T echnology!压力变送器传感器技术状态指示灯显示WirelessHART®通讯协议精度等级2A (0.5%of Span) 设计符合ASME B40.1技术规格表盘显示–4.5”(115mm)+隔离过程介质+抗过压（150倍最大量程）+抗冲击压力（75.8MPa ）+十年安装寿命+设备状态+过压事件+电量信息现场巡检解决方案电气设备监测智能传感解决用户挑战电厂疏水阀泄漏监测方案—708无线声波变送器机3/中压主调A 阀疏2机3/中压主调B 阀疏2机3/中压主调A/B 后疏机3/高加1急疏调机3/高加2急疏调机3/高加4急疏调机3/高加5急疏调机3/高加6急疏调除氧4/放水除氧4/溢流调机3/高旁机3/低旁A 机3/低旁B机3/低加5进汽前疏2机3/低加5进汽后疏2为什么监测疏水门：–疏水系统不但影响发电厂的热经济性,也威胁到汽轮机等重要设备的安全可靠运行–电厂的节能降耗中起到很重要的作用当前挑战：–疏水门泄露时有发生–巡检无法及时发现泄露–高温高压蒸汽泄露时间较长会对疏水门造成损坏好处–利用超声波测量技术,及时发现疏水门的内漏,保证设备安全可靠运行;–实时监测疏水门的运行状况,提高机组发电的经济性;–疏水门的可靠运行,对电厂的节能降耗作用非常大;✓针对电厂高温要求特别推出高温型超声波变送器708普适测量™---管夹式无线温度变送器T1T2x1/k1x 2/k 2T 3•通过测量环境(T1)温度和管道表面温度(T2)•用户提供的过程管道的信息…-管道材质-管道壁厚•X-well 技术能计算和推断管道内部的过程温度(T3)•场合:开口不方便,介质腐蚀,流速快等T 2x 1/k 1T 1粤能汕尾电厂✓2X1420网关，连接至DCS机柜间✓38X248无线温度变送器，监测减速箱温度✓11X702无线开关量变送器，作为中继加强现场网络徐塘电厂锅炉风管一次风速测量•挑战–锅炉一次风风速影响着锅炉的安全性和经济性。
火力发电厂可行性研究报告内容深度规定DLGJ118--1997目次1 总则 (1)2 一般规定 (2)3 可行性研究报告内容深度 (4)3.1 概述 (4)3.2 电力系统 (4)3.3 燃料供应 (5)3.4 厂址条件 (6)3.5 工程设想 (8)3.6 烟气脱硫 (10)3.7 环境保护、灰（渣）综合利用、劳动安全和工业卫生 (11)3.8 节约和合理利用能源 (11)3.9 电厂定员 (12)3.10 电厂工程项目实施的条件和轮廓进度 (12)3.11 投资估算及经济评价 (12)3.12 结论 (14)4 可行性研究阶段运作原则规定 (16)附录A （标准的附录）可行性研究报告附件 (17)附录B （标准的附录）可行性研究报告附图 (19)附加说明 (21)1 总则1.0.1 为贯彻“安全、可靠、经济、适用、符合国情”的电力建设方针，适应火力发电厂（以下简称发电厂）工程建设实行项目法人责任制、招标投标制及满足限额设计的需要，根据国家计划委员会《关于建设项目进行可行性研究的试行管理办法》，并结合发电厂工程建设项目的特点，制定本规定。
1.0.2 本规定是编制、评估和审批发电厂可行性研究报告（以下简称可研报告）的重要依据，各设计单位、项目法人及主管部门均应遵照执行。
1.0.3 本规定适用于大、中型发电厂新建或扩、改建工程项目。
小型发电厂工程建设项目的可行性研究可参照执行。
1.0.4 发电厂可研报告内容深度除应符合本规定外，尚应符合国家和电力行业现行的有关标准的规定。
2一般规定2.0.1 可行性研究是基本建设程序中为项目决策提供依据的一个重要阶段，发电厂新建或扩、改建工程项目均应进行可行性研究，并委托有资格的设计单位编制可研报告。
可研报告编制完成后三年尚未批复的项目，应进行全面的复查和调整，重新提出可研报告。
2.0.2 编制可研报告，应以审定的初步可行性研究报告或扩建工程鉴定报告作为基础。
扩建工程应充分利用原有的设计成果。
全面实施燃煤电厂超低排放和节能改造工作方案全面实施燃煤电厂超低排放和节能改造，是推进煤炭清洁化利用、改善大气环境质量、缓解资源约束的重要举措。
《煤电节能减排升级与改造行动计划（2014-2020年）》（以下简称《行动计划》）实施以来，各地大力实施超低排放和节能改造重点工程，取得了积极成效。
根据国务院第114次常务会议精神，为加快能源技术创新，建设清洁低碳、安全高效的现代能源体系，实现稳增长、调结构、促减排、惠民生，推动《行动计划》“提速扩围”，特制订本方案。
一、指导思想与目标（一）指导思想全面贯彻党的十八届五中全会精神，牢固树立绿色发展理念，全面实施煤电行业节能减排升级改造，在全国范围内推广燃煤电厂超低排放要求和新的能耗标准，建成世界上最大的清洁高效煤电体系。
（二）主要目标到2020年，全国所有具备改造条件的燃煤电厂力争实现超低排放（即在基准氧含量6%条件下，烟尘、二氧化硫、氮氧化物排放浓度分别不高于10、35、50毫克/立方米）。
全国有条件的新建燃煤发电机组达到超低排放水平。
加快现役燃煤发电机组超低排放改造步伐，将东部地区原计划2020年前完成的超低排放改造任务提前至2017年前总体完成；将对东部地区的要求逐步扩展至全国有条件地区，其中，中部地区力争在2018年前基本完成，西部地区在2020年前完成。
全国新建燃煤发电项目原则上要采用60万千瓦及以上超超临界机组，平均供电煤耗低于300克标准煤/千瓦时（以下简称克/千瓦时），到2020年，现役燃煤发电机组改造后平均供电煤耗低于310克/千瓦时。
二、重点任务（一）具备条件的燃煤机组要实施超低排放改造。
在确保供电安全前提下，将东部地区（北京、天津、河北、辽宁、上海、江苏、浙江、福建、山东、广东、海南等11省市）原计划2020年前完成的超低排放改造任务提前至2017年前总体完成，要求30万千瓦及以上公用燃煤发电机组、10万千瓦及以上自备燃煤发电机组（暂不含W型火焰锅炉和循环流化床锅炉）实施超低排放改造。
超低排放改造工程方案一、项目背景随着全球城市化和工业化的发展，环境污染已成为全球性问题。
空气污染是目前最为严重的环境问题之一，其中工业污染排放是主要因素之一。
为了改善环境质量，各国都提出了降低工业排放的要求，中国也不例外。
中国作为世界上人口最多、经济发展最快的国家之一，对空气质量的要求尤为严格。
为了满足国家的环保要求，许多企业和工厂都在进行超低排放改造工程，以减少工业排放对环境的影响。
二、项目概况本项目为某钢铁厂超低排放改造工程，该厂位于中国东部的一个工业城市，是当地重要的钢铁生产企业之一。
由于该厂的生产设备老化，存在排放浓度高、污染物排放量大等问题，严重影响了周边环境的空气质量。
为了改善环境，提高企业形象，该厂决定进行超低排放改造工程。
三、项目目标本项目的目标是通过技术改造，将该钢铁厂的排放达到国家超低排放标准，以减少对环境的污染，改善周边空气质量。
具体目标包括：1. 减少硫化物、氮氧化物、悬浮颗粒物等污染物的排放浓度；2. 降低工业废气的排放量；3. 提高工业废气处理设备的处理效率和稳定性；4. 减少对周边环境的负面影响；5. 提高企业形象，获得政府和社会的认可。
四、项目方案1. 技术改造针对该钢铁厂的工业废气排放问题，我们制定了以下技术改造方案：（1）更新高炉炉顶喷吹除尘技术，采用新型除尘器，提高除尘效率；（2）更新焦化车间焦炉喷吹除尘技术，采用先进的除尘设备；（3）针对排放中的硫化氢和氮氧化物，更新熔融镁炉技术，提高硫化氢和氮氧化物的吸附潜力；（4）更新烧结烟气处理系统，提高烟气的净化效率；（5）更新燃气高炉的处理系统，采用先进的脱硫、脱硝装置，减少硫化物和氮氧化物的排放；（6）对烧结机、烧结烟气、燃气高炉以及其它工业设备进行技术改造和更新，以提高设备的稳定性和可靠性。
2. 环保设施建设为了保证技术改造的顺利实施，我们还需要对环保设施进行建设和更新，包括新型除尘设备、脱硫脱硝设备、粉尘回收装置等。
国家技术发明一等奖燃煤机组超低排放关键技术路线与应用1月8日，国家科学技术奖对外发布，浙江大学能源工程学院高翔教授领衔，与浙江省能源集团有限公司合作的“燃煤机组超低排放关键技术研发及应用”项目获得国家技术发明奖一等奖。
目前，通过与企业的产学研用合作，这一成果在全国十多个省市的1000MW、600MW、300MW等级燃煤机组和中小型热电机组上实现了规模化应用，累计装机容量超过1亿千瓦，近三年应用上述发明成果新增销售109.6亿元。
何为超低排放？超低排放是指火电厂燃煤锅炉在发电运行、末端治理等过程中，采用多种污染物高效协同脱除集成系统技术使其大气污染物排放浓度达到天然气燃气轮机组标准的排放限值，即烟尘不超过5mg/m³、二氧化硫不超过35mg/m³、氮氧化物不超过50mg/m³，比《火电厂大气污染物排放标准》(GB13223-2011)中规定的燃煤锅炉重点地区特别排放限值分别下降75%、30%和50%，由浙能集团在2011年首次提出，是燃煤发电机组清洁生产水平的新标杆。
相关大气污染物排放浓度限值如下表：在国家和省部级科研项目的持续支持下，高翔研发团队和浙能集团等单位经过长期的产学研用合作，对NO x、PM、SO2、Hg、SO3等多污染物高效协同脱除技术进行了深入研究，研发了高效率、高可靠、高适应、低成本的燃煤机组超低排放关键技术——多污染物高效协同脱除超低排放系统，实现了复杂煤质和复杂工况下燃煤烟气多种污染物的超低排放，让燃煤变得更加清洁，其技术路线为：1）针对烟尘，采用低低温电除尘、湿式电除尘、高频电源等技术，实现除尘提效，排放浓度不超过5mg/m³；2）针对二氧化硫，采用增加均流提效板、提高液气比、脱硫增效环、分区控制等技术，对湿法脱硫装置进行改进，实现脱硫提效，排放浓度不超过35mg/m³；3）针对氮氧化物，采用锅炉低氮燃烧改造、SCR脱硝装置增设新型催化剂等技术，实现脱硝提效，排放浓度不超过50mg/m³；4）针对汞及其化合物，采用SCR改性催化剂技术，可使汞氧化率达到50%以上，经过吸收塔脱除后，排放浓度不超过3μg/m³；5）针对三氧化硫，采用低低温电除尘、湿式电除尘等，排放浓度不超过5mg/m³。
望亭发电厂3、4号机组超低排放工程介绍及热工改造要点
摘要：望亭发电厂3、4号机组对原有的脱硫、脱硝、除尘系统进行了改造，提
升了各系统的环保排放水平，达到了超低排放的标准。
本文介绍了望亭发电厂超
低排放的技术路线和热工改造中的重点要点。
关键词：超低排放；技术路线；热工控制
一、背景
为满足日益严格的环保排放标准，我厂在2015年1月至6月分别对3、4号
机组进行了超低排放改造，目前两台机组均完成改造并经168小时试运，污染物
浓度均达到了超低排放限值要求。
二、我厂超低排放技术介绍
我厂超低排放主要的技术路线是：脱硫系统采用加高吸收塔，增加一层喷淋层，在底层增加一层托盘的方案，设计吸收塔脱硫效率≥98.5%，二氧化硫排放
≤35mg/Nm3。
脱硝系统将原有催化剂更换，增加体积到592m3，总体效率≥83.3%，脱硝出口NOX≤50mg/Nm3。
除尘系统采用低低温烟气余热利用，新增一个五电场，并在吸收塔后加装湿式除尘器。
（一）脱硝改造:我厂此次改造仅对催化剂进行了更换和增加，并将烟道、氨
喷射系统、导流、混合及整流装置等作为一个整体，采用CFD数值模拟和物理模
型试验进行优化设计，保证脱硝系统各烟道断面的烟气流场分布均匀。
（二）脱硫改造由于在以往的运行中，回转式GGH经常发生了堵塞，造成
机组不能正常安全运行，本次工程对GGH进行了改造，拆除了原GGH及相关配
套的吹灰系统，密封风系统等辅助设备，采用LGGH的升温段提升烟气排放温度。
吸收塔新增布置了一层喷淋层和一层托盘，更换了原有的两级屋脊式除雾器，新
增一层管式除雾器。
吸收塔入口增设了事故喷淋装置。
对事故浆液箱进行增容改造。
石灰石制浆系统新增了一个供浆箱和二台供浆泵以及相关的管道阀门及仪表。
对CEMS机柜进行了移位，新建了原烟气CEMS小室。
在脱硫改造过程中，DCS
系统主要的工作有两个：一个对DCS系统网络进行扩容，二是对DCS系统软件组
态进行删除和增加修改，对保护、报警定值进行全面的检查，保证改造后的控制
系统的正常运行。
1、DCS系统网络扩容
在本次改造中，由于要新增LGGH、湿式除尘系统进原脱硫DCS系统，需要
新增4对控制器，而原脱硫DCS系统的交换机的端口不能满足要求，因此需要对
原有的DCS系统的网络进行扩容。
我厂3、4号机组脱硫DCS控制系统采用的是
爱默生公司的OVATION系统，此次网络升级扩容新增一对交换FAN OUT交换机，并在电源柜中新增了相关设备的空开。
由于我厂3、4号机组脱硫系统DCS系统
是属于同一个网络（1/51、2/52控制3号机组的烟气和吸收塔部分，3/53、4/54
控制4号机组的烟气和吸收塔部分，5/55制工艺水、浆液供给系统等公用系统，
6/56、7/57控制湿式球磨机和脱水系统），在3号机组改造过程中3号机组虽然
是停运的，但是4号机组还在正常运行中，因此升级过程中DCS网络需要停止，
这样导致4号机组暂时无法监视相关参数和操作设备，所有保护、自动、报警等
均需要退出。
为了既保证升级的进行，又要使4号机组正常运行。
我们制定了DCS系统升级扩容的安全措施，主要的几个要点是：
1）机组在稳定的负荷运行；
2）燃料加仓时用相同的煤种，使脱硫入口烟气含硫量保持基本相同；
3）将重要辅机的控制切到就地状态，列出清单，逐一执行操作；
4）将脱硫电气母线上的开关的控制切到就地状态，列出清单，逐一执行操作；
5）将重要的执行机构切至就地位置（如吸收塔进浆调整门、增压风机动叶
执行机构等），并派专人在就地进行应急操作；
6）对重要辅机的参数进行就地测量，如有异常就地紧急停止运行；
7）对吸收塔pH、FGD烟气入口压力、CEMS参数进行就地监测，适当调整
进浆量。
在执行过安全措施后，在DCS系统厂家服务人员和我厂热工人员和运行人员
的通力合作，顺利完成了DCS系统网络交换机的添加以及4对控制器的添加工作。
完成网络扩容后，4号机组安全稳定运行，恢复了正常运行方式。
2、DCS控制系统软件组态工作
a）删除的主要控制逻辑
增压风机及其油站、密封风系统的控制逻辑监控画面
GGH、GGH吹灰系统、密封风系统等控制逻辑及监控画面
b）新增的控制逻辑
新增湿式除尘器的控制逻辑和监控画面
新增浆液循环泵E的控制逻辑和监控画面
新增LGGH的控制逻辑和监控画面
新增事故喷淋装置的控制逻辑和监控画面
c）主要修改的控制逻辑
FGD主保护的控制逻辑修改为：
取消了FGD停用并保留烟气通道的MFT条件
FGD停用且切断脱硫烟气通道(或门)
1、吸收塔进口温度1、
2、3≥180℃(三取二)，延时10秒。
2、吸收塔进口温度1、2、3≥150℃(三取二)，且吸收塔出口烟气温度>75℃，延时5秒。
3、FGD循环泵全停（采用五台循环泵运行的非的与门）
（三）除尘改造：新增了五电场，一、二电场电源改造为高频电源，在除尘
器进口装低低温降温段，烟囱入口加装低低温升温段，脱硫出口加装了湿式除尘器。
利用低低温烟气余热，通过降低电除尘入口烟气温度（一般降到酸露点温度
以下），从而降低烟尘的比电阻，进一步提高静电除尘效率，同时此环节回收的
余热通过再热器用于加热净烟气，提高净烟气的排放温度，促进烟气扩散，减少
烟气冷凝结露带来的烟囱腐蚀问题。
三、烟气监测系统CEMS系统的改造
高效的湿法脱硫技术和脱硝技术使净烟气SO2和NOX浓度下降到低于
50mg/m3,这时如果仍然使用测量范围为0--1000 mg/m3以上的CEMS仪表测量
SO2和NOX，CEMS仪表的零点和量程漂移按照满量程的±2%计算，其零点和量程
的漂移的绝对量就达 20 mg/m3,基本与待测烟气浓度值处于同一数量级，此时CEMS测量误差将很大，不能满足测量的要求。
因此上述问题主要解决方案就是
更换分析范围更小的CEMS，使分析仪的测量最小量程达到新标准要求，从而提
高CEMS检测分析的高灵敏度，这样才能实现对净烟气低浓度的准确测量。
此次烟囱入口CEMS改造：烟尘仪布置在90m烟囱处，采用SICK公司的
SP100，量程0-20mg/Nm3，精度可达±2%。
烟气分析仪改为量程较小的
ABB EL3020，满足了超低排放后仪表量程和精度的要求。
本次3、4号机组超低排放工程历时近半年，改造后各项排放指标均达到了设计值，系统运行稳定，各项性能指标良好，污染物排放浓度达到了超低排放限值要求，改造项目取得了成功。
