虹吸雨水

虹吸雨水系统的应用与常见问题解决方法虹吸雨水系统是一种利用自然力量来收集和储存雨水的技术。

它能够帮助人们更加高效地利用雨水资源，降低城市排水系统的负荷，减少水资源的浪费，对环境保护和生态建设起到积极的促进作用。

虹吸雨水系统的应用不仅可以解决城市雨水排放问题，还可以应用于建筑物的雨水收集、园林绿化灌溉等方面。

但是虹吸雨水系统也存在一些常见问题，比如设计施工不当、雨水水质管理不到位等。

本文将围绕虹吸雨水系统的应用与常见问题解决方法展开阐述。

一、虹吸雨水系统的应用虹吸雨水系统是一种可以通过虹吸原理将雨水从屋顶、路面、庭院等集中收集和利用的系统。

它包括雨水管道、雨水箱、虹吸泵等组成部分。

虹吸雨水系统在城市建设和生活中有着广泛的应用，主要体现在以下几个方面：1. 城市雨水排放处理城市的雨水排放问题一直是困扰城市建设的一个难题。

传统的排水系统大多采用地下管道来收集雨水，但是随着城市建设的加快和雨水量的增加，地下排水系统日益不能满足需求。

虹吸雨水系统可以通过收集和存储雨水，减轻地下排水系统的负担，降低城市排水压力，从而有效减少城市内涝现象的发生。

2. 建筑物雨水收集利用在建筑物的设计中，虹吸雨水系统可以用于收集和利用屋顶的雨水。

通过将雨水收集到雨水箱中，再利用虹吸泵将雨水送到需要的地方进行利用。

比如用于厕所冲水、植物灌溉等方面，节约自来水资源的同时也降低了雨水对排水系统的冲击，起到了环保与资源节约的双重作用。

3. 园林绿化灌溉在城市园林绿化建设中，虹吸雨水系统也可以发挥重要作用。

它可以将雨水收集起来，然后利用虹吸泵将雨水送到需要浇灌的草坪、花坛等地方。

这种方式不仅可以为植物提供足够的水源，也可以节约地下水资源，并减少因排水不畅造成的城市内涝情况。

虹吸雨水系统在这几个方面的应用，对于城市的建设和环境的保护起到了积极的促进作用。

它可以有效地解决雨水排放问题，节约水资源，减少对排水系统的压力，为城市的可持续发展做出贡献。

涨学问，给水排水|虹吸雨水排水原理形成原理：利用屋面与地面高差产生的能量，在屋面积水达到肯定高度时，使得管道内不进入空气，以满管流状态（即虹吸状态）排水时产生负压，管道内形成抽吸作用将雨水快速排掉。

实现：基于形成原理，利用“伯努利”方程，经过缜密计算，有效掌控和平衡管道内雨水的流速、压力，使得雨水管道在短时间内达到满管流状态（即虹吸状态），快速将雨水排出室外。

一、虹吸排水系统原理虹吸屋面雨水排放系统采纳特别设计的雨水斗，使雨水在很浅的天沟水深下，即可在管道中形成满流状态。

利用建筑物的高度和落水具有的势能，在管道中造成局部真空，使雨水斗及水平管内的水流获得附加的压力而形成虹吸现象。

利用虹吸作用，极大地加速水在排水管内的流速，快速排放屋面雨水。

二、虹吸排水系统构成虹吸式屋面雨水排水系统由防漩涡雨水斗、雨水悬吊管、雨水立管、埋地管、雨水出户管、45度弯头、偏心异径短束节、Y型顺水三通以及一些辅料构成（管道设计必需充足当地国家规范并能防范正、负压力的管道系统均可用于虹吸系统排水管道。

比如ABS、PVC、HDPE、PP、铜管、钢管和铸铁管都大量成功地用于UV系统）。

三、虹吸排水系统演示降雨初期，雨量一般较小，悬吊管内是一有自由液面的波浪流→→随着降雨量的加添，管内渐渐呈现脉动流，拔拉流→→降雨量再增大，系统显现间歇式虹吸现象,显现满管气泡流和满管汽水混合流,并渐渐趋于稳定→→降雨量进一步增大，系统达到设计状态，显现水的单向流状态,稳定且全面的系统虹吸形成；实在形成的图如下：↓↓↓↓↓↓四、虹吸排水系统的优势传统重力排水系统：横管需要肯定坡度立管较多，影响美观管道和配件使用量大，使用寿命较短大范围的地面开挖工作，现场施工量大，后期装修费用较高。

虹吸雨水排放系统：横管不需要坡度、管径较小，便于建筑处理、削减立管和雨水斗数量、系统寿命长、最小的地面开挖工作，雨水井少、施工简单快捷、可节省大量装修费用。

五、虹吸排水与重力排水的比较传统重力式雨水排放系统是利用雨水本身重力作用，由屋面雨水斗需经过排水系统自流排放。

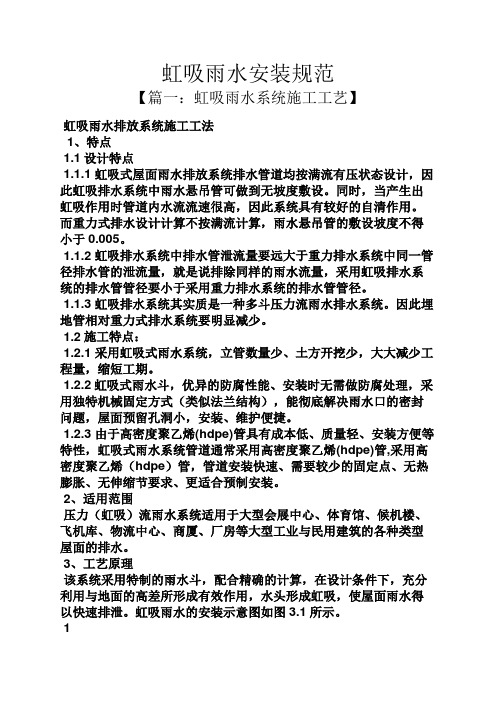

虹吸雨水安装规范【篇一：虹吸雨水系统施工工艺】虹吸雨水排放系统施工工法1、特点1.1设计特点1.1.1 虹吸式屋面雨水排放系统排水管道均按满流有压状态设计，因此虹吸排水系统中雨水悬吊管可做到无坡度敷设。

同时，当产生出虹吸作用时管道内水流流速很高，因此系统具有较好的自清作用。

而重力式排水设计计算不按满流计算，雨水悬吊管的敷设坡度不得小于0.005。

1.1.2 虹吸排水系统中排水管泄流量要远大于重力排水系统中同一管径排水管的泄流量，就是说排除同样的雨水流量，采用虹吸排水系统的排水管管径要小于采用重力排水系统的排水管管径。

1.1.3 虹吸排水系统其实质是一种多斗压力流雨水排水系统。

因此埋地管相对重力式排水系统要明显减少。

1.2施工特点：1.2.1 采用虹吸式雨水系统，立管数量少、土方开挖少，大大减少工程量，缩短工期。

1.2.2虹吸式雨水斗，优异的防腐性能、安装时无需做防腐处理，采用独特机械固定方式（类似法兰结构），能彻底解决雨水口的密封问题，屋面预留孔洞小，安装、维护便捷。

1.2.3 由于高密度聚乙烯(hdpe)管具有成本低、质量轻、安装方便等特性，虹吸式雨水系统管道通常采用高密度聚乙烯(hdpe)管,采用高密度聚乙烯（hdpe）管，管道安装快速、需要较少的固定点、无热膨胀、无伸缩节要求、更适合预制安装。

2、适用范围压力（虹吸）流雨水系统适用于大型会展中心、体育馆、候机楼、飞机库、物流中心、商厦、厂房等大型工业与民用建筑的各种类型屋面的排水。

3、工艺原理该系统采用特制的雨水斗，配合精确的计算，在设计条件下，充分利用与地面的高差所形成有效作用，水头形成虹吸，使屋面雨水得以快速排泄。

虹吸雨水的安装示意图如图3.1所示。

1图3-1 虹吸雨水安装示意图4、工艺流程及操作要点4.1工艺流程图如图4.1-1所示。

图4.1-1 施工工艺流程图4.2操作要点4.2.1施工准备4.2.1.1技术准备：施工前认真熟悉图纸，做好图纸会审工作，根据施工技术要求和施工验收规范，制定相应的施工方案、工艺标准。

虹吸雨水排水原理最近在研究虹吸雨水排水原理，发现了一些有趣的东西，今天就来和大家好好聊聊。

你们有没有注意到，小时候我们用吸管喝饮料的时候，如果把吸管里先灌满饮料，然后再把吸管一端放到杯子里的饮料底部，另一端低于杯中的饮料面，饮料就会源源不断地流出来。

这就有点像虹吸雨水排水的感觉呢。

虹吸雨水排水系统，核心就在于利用了虹吸现象。

简单说呢，就是在一个倒U形的管道中，两头有着不同的水位高度差。

想象这就像一个小山坡，水总是想从高处往低处流。

在虹吸系统里，当管道里充满水之后，进水口的水在重力和大气压力的作用下，往出水口流。

这里的大气压力就像是一只无形的大手在帮忙“推”。

而且，因为出水口比进水口低，水一旦开始流动，在管道里就会形成一种连续流动的状态，就好像小朋友们玩的滑滑梯，一旦滑下去了，一个接一个就很顺畅。

老实说，我一开始也不明白，这个虹吸现象怎么就能在雨水排水中发挥这么大的作用呢？这就要说到虹吸雨水排水系统的构造了。

整个系统有特殊设计的雨水斗，它像一个小漏斗一样收集雨水，这个雨水斗就像一个很聪明的守门员，既能让雨水顺利流进管道，又能防止空气大量进入这里面还有些原理涉及水力计算啥的（这就比较专业了，我理解得也不是特别透彻，感觉像数学里复杂的公式题，总之就是很精确地控制水流相关的一些系数计算）。

实际应用案例可不少，像一些大型的建筑屋面，体育馆之类的。

这种大面积的屋面排水，如果采用普通排水，可能就会有积水或者排水速度慢的问题。

用虹吸雨水排水系统呢，就能够快速有效地把雨水排走，避免屋面承受太大的雨水重量。

不过这里也要注意哦，虹吸系统的管道安装需要有一定的倾斜度要求，就像轨道一样，要有合理的角度，这样才能保证水流顺畅，一旦管道被堵住或者坡度不对，那这个虹吸现象可就实现不了啦，就像滑梯中间被堵住，东西就滑不下去了。

说到这里，你可能会问，虹吸现象在生活中还有别的用处吗？其实我觉得还有很多没有被大家发现的应用场景，大家不妨一起讨论下。

虹吸雨水计算书计算原理参考《建筑与小区雨水利用工程技术规范》（GB50400-2006）一、基本参数：管材：HDPE 温度：10℃二、基本计算公式：1、 暴雨强度公式： nb t P C A q )()lg 1(167++=式中：q -- 降雨强度，（L/s ·ha 、L/s ·hm 2、L/s ·104m 2） t -- 降雨历时（min ） P -- 设计重现期（年） A 、b 、C 、n -- 当地降雨参数2、 雨水设计流量公式：qF k Q l ψ=式中：Q -- 雨水设计流量（L/s ） q -- 降雨强度，（L/s ·ha 、L/s ·hm 2、L/s ·104m 2） ψ-- 径流系数。

F -- 汇水面积（hm 2）1 hm 2 = 10000平方米 3、管道沿程阻力公式： gv d l h f2λ2=式中：h f -- 管道沿程阻力损失（m ）；1米=10kPa λ-- 管道沿程阻力损失系数，按下式计算 l -- 管道长度(m) d -- 管道计算内径（m ） v -- 管内流速（m/s ）g -- 重力加速度（m/s 2） 取 9.81 4、阻力系数：⎪⎭⎫ ⎝⎛+=λΔλRe 51.27.3lg 21d 式中：△ -- 管壁绝对粗糙度（mm ），由管材生产厂提供Re -- 雷诺数5、 局部阻力损失：∑25xj v T h =式中：h j --局部阻力损失（mbar ）1mbar=100pa=0.1kPaT -- 局部阻力系数 V x -- 管道某一x 断面处流速（m/s ）6、 总阻力损失j f h h h +=总7、管道某一x 断面处的压力：∑---⨯=2251.98x x x x Zv h P式中： P x -- 管道某一x 断面处的压力（mbar ）1mbar=100pa=0.1kPa h x -- 雨水斗顶面至计算断面的高度差（m ） v x -- 管道某一x 断面处流速（m/s ） ∑Z x-2 -- 断面处对应最远雨水斗至计算断面的总阻力损失之和（mbar ）8、压力余量计算公式：∑--=∆Z v H P r 2151.98式中：△P r -- 压力余量（mbar ）1mbar=100pa=0.1kPa H--雨水斗顶面与排水管出口的几何高差（m ） V 1 -- 排水管出口的管道流速（m/s ）∑Z -- 最远雨水斗至排水口处的总阻力损失之和（mbar ） 9、 流速2π4dQv =式中：V -- 流速(m/s)Q -- 管段流量（L/s ）d -- 管道的计算内径（m ）三、计算结果：管道最大负压值： -81.37 kPa 压力余量：20.3 kPa四、虹吸雨水水力计算表：。

虹吸雨水斗参数介绍在讨论虹吸雨水斗参数之前，我们首先应该了解虹吸雨水斗的基本原理。

虹吸雨水斗是一种用于收集和储存雨水的装置，其利用虹吸效应将雨水从屋顶引导至地面或储存容器中。

虹吸雨水斗参数指的是影响虹吸雨水斗性能的各种因素，包括材料、尺寸、形状等。

材料选择合适的材料对虹吸雨水斗的性能至关重要。

下面是一些常用的材料选项：1.PVC（聚氯乙烯）：PVC是一种常见的选择，因其具有良好的耐腐蚀性和耐候性。

2.不锈钢：不锈钢是另一种常用的材料，它具有较高的强度和耐用性。

3.玻璃纤维增强塑料（FRP）：FRP是轻巧且耐腐蚀的材料，适用于各种环境条件。

尺寸虹吸雨水斗的尺寸直接影响其收集雨水的效率。

以下是一些关键尺寸参数：1.入口尺寸：虹吸雨水斗的入口尺寸应根据屋顶的面积和雨水流量来确定。

入口尺寸太小会限制雨水的收集速度，而太大则可能导致浪费。

2.出口尺寸：出口尺寸应与收集系统相匹配，以确保雨水能够顺利流出并被储存。

3.容量：虹吸雨水斗的容量应根据需求进行选择。

大容量的虹吸雨水斗可以存储更多的雨水，但也需要更多的空间。

形状虹吸雨水斗的形状对其性能有一定影响。

以下是几种常见的形状：1.圆形：圆形的虹吸雨水斗在流体力学上具有较低的阻力，适用于大面积屋顶的雨水收集。

2.方形：方形的虹吸雨水斗可以更好地适应屋角和边缘条件，提高收集效率。

安装要点除了上述参数外，虹吸雨水斗的正确安装也非常重要。

以下是一些安装要点：1.坡度：虹吸雨水斗应有适当的坡度，以保证雨水能够畅通无阻地流入斗口。

2.连接管道：适当选择连接管道的材料和尺寸，以确保雨水能够流畅地从斗口引导到储存容器中。

3.定期清洁：定期清洁虹吸雨水斗，以防止堵塞和积聚杂质。

维护和保养虹吸雨水斗的维护和保养对其长期性能至关重要。

以下是一些建议：1.定期清洁：定期清洁虹吸雨水斗，以保持畅通无阻的状态。

2.检查漏水：定期检查虹吸雨水斗是否存在漏水情况，并及时修复。

3.防止结冰：在寒冷地区，需要采取措施防止虹吸雨水斗结冰，以免损坏。

屋面虹吸雨水规范【篇一：剖析虹吸屋面雨水排水系统的技术要求】剖析虹吸屋面雨水排水系统的技术要求1、虹吸系统的原理虹吸是利用重力作用,在管道内产生局部真空,而产生虹吸现象。

它经过利用能隔绝空气的雨水斗实现水、气分别 ,开始时因为重力作用雨水不停流向管内 ,使管道内渐渐产生真空。

当管中的水流体现压力流状态时 ,形成虹吸效应 (密闭的管道系统内形成满流状 ,雨水因重力作用在立管处跌落产生虹吸 )。

不停进行排水。

虹吸 (屋面雨水 )排水系统,是经过精细的水力计算 ,设计的能充足利用水的动能 ,在密闭的管道系统中产生连续不停的虹吸作用 ,实现快速、高效的清除屋面雨水。

它是解决大屋面雨水排放的先进排水技术。

【篇二：虹吸屋面雨水排水系统的技术要求剖析】虹吸屋面雨水排水系统的技术要求剖析纲要：虹吸式排水系统是近十几年在国际上快速发展起来的，采纳虹吸式排水系统是大屋面排水的有效的门路。

本文从排水系统、虹吸压力流雨水排水系统技术重点及设计中应主要的问题进行剖析。

重点词：虹吸排水系统 ; 屋面雨水 ; 技术重点 ;问题 abstract:siphon type drainage system is more than ten yearsin the international developing rapidly, the siphon type is thedrainage system of the large roof drainage effective approach.this paper, from the siphon drainage system and pressure flow rainwater drainage system design techniques and should bethe main problems are analyzed.keywords: siphon drainage system; roof rainwater; key points; question1虹吸系统的原理虹吸是利用重力作用，在管道内产生局部真空，而产生虹吸现象。

原理虹吸式排水系统在降雨初期，屋面雨水高度未超过雨水斗高度时，整个排水系统工作状况与重力排水系统相同。

随着降雨的持续，当屋面雨水高度超过雨水斗高度时由于采用了科学设计的防漩涡雨水斗，通过控制进入雨水斗的雨水流量和调整流态减少漩涡，从而极大地减少了雨水进入排水系统时所夹带的空气量，使得系统中排水管道呈满流状态，利用建筑物屋面的高度和雨水所具有的势能，在雨水连续流经过雨水悬吊管转入雨水立管跌落时形成虹吸作用，并在该处管道内呈最大负压。

屋面雨水在管道内负压的抽吸作用下以较高的流速被排至室外虹吸式雨水与重力排水区别:虹吸式屋面雨水排水系统的最大改进和技术进步是开发了一种具有良好整流功能的雨水斗。

雨水斗在其额定设计流量时处于淹没泄流排水状态，不渗气；设计排水量大；雨水斗淹没泄流的斗前水深小。

采用了虹吸式雨水斗的屋面雨水排水系统，在降雨过程中相当于从屋面上的一个稳定水面的水池中泄水，经屋面内排水管系，从排出管排出，管道全充满的压力流状态，面雨水的排水过程是一个虹吸排水过程。

所以，把具有虹吸排水能力的屋面雨水内排水系统称之为虹吸式屋面雨水内排水系统。

虹吸式屋面排水系统的管道在设计降雨强度呈负压，管材的选用应考虑承受负压的能力，雨水斗淹没泄流的斗前水位降低到其一定的值，雨水斗开始有空气渗入，排水管道内的真空被破坏，排水系统会从虹吸压力流的工况转向重力流。

缺点:虹吸雨水瞬间大流量，与其连接的市政管网无接纳能力，导致雨水从井内外溢。

原理概括：由于压强差在起作用。

当弯管两侧中同一液面的压强不同时，管中的水（或其它液体）就向着压强较小的一侧流动。

利用虹吸原理必须满足三个条件：1、管内先装满液体2、管的最高点距上容器的水面高度不得高于大气压支持的水柱高度。

3、出水口比上容器的水面必须低。

这样使得出水口液片受到向下的的压强（大气压加水的压强）大于向上的大气压。

保证水的流出。

虹吸排雨水系统原理近几年来，屋面虹吸排雨水系统在国内众多大、中、小型建筑应用像雨后春笋般展现，为不少建筑设计师解除了诸多建筑造型的限制，现代建筑的复杂性，以及建筑界与工程界提出的严格要求，常常使得落后于现代先进建筑科技的传统屋面排水方案不具有可行性，如排水量大，重力排水系统影响建筑造型；室内排雨悬吊管放坡影响室内使用空间，排水管与建筑不协调。

虹吸雨水施工方案虹吸雨水是一种常见的雨水收集和利用的方法，通过利用大气压的原理，将雨水从地面上抽取到储存容器中。

下面是一份虹吸雨水施工方案的详细介绍。

一、施工准备1. 选择合适的收集点：选取地势较低的区域作为收集点，确保雨水能够自然流入集水设备。

2. 清除阻碍物：清除收集点周围的任何堵塞物，确保水流畅通。

3. 安装滤网：在收集点上方安装滤网，阻止杂物进入集水设备，保证雨水的清洁度。

二、施工步骤1. 安装集水设备：将集水设备（如水桶、管道等）安装在收集点下方的低洼区域，确保其位置稳固且与收集点相连通。

2. 连接排水系统：将集水设备与排水系统连接起来，确保虹吸效果的正常运作。

3. 安装排水管道：安装排水管道，确保雨水能够顺利流入储存容器中。

4. 安装水泵：在排水管道上安装水泵，增加虹吸雨水的抽取效率，确保连续供水。

5. 安装储存容器：选择适当大小和材质的储存容器（如水池、水箱等），将其安装在合适的位置上，确保能够储存足够的雨水。

6. 连接灌溉系统：将储存容器与灌溉系统连接起来，确保虹吸雨水能够用于植物的浇灌或其他用途。

7. 进行试运行：在安装完成后，进行系统的试运行，确保虹吸雨水的正常抽取和储存。

三、施工注意事项1. 确保施工过程中的安全：在施工过程中，应注意安全，防止因施工不慎造成事故。

2. 注意材料的选择：选择质量可靠的材料进行施工，确保系统的长期稳定运行。

3. 防止堵塞：定期清洁收集点和排水系统，防止杂物堵塞排水管道。

4. 定期维护：定期对虹吸雨水系统进行维护和检查，确保其正常运行。

5. 合理利用雨水：在使用虹吸雨水时，应适度控制用水量，合理利用雨水资源。

四、施工效果评估1. 虹吸效果：通过监测虹吸雨水系统的抽取效果，评估其抽取雨水的能力。

2. 储存效果：通过监测储存容器中的雨水量，评估虹吸雨水系统的储存效果。

3. 利用效果：通过测量虹吸雨水系统供给的水量和使用的水量，评估其利用效果。

通过以上方案，可以有效地利用雨水资源，减少对自来水的依赖，实现资源的可持续利用。

虹吸雨水系统原理
虹吸雨水系统是一种利用虹吸原理将雨水收集并引导到需要的地方的系统。

该系统主要由雨水收集设备、管道网络和使用设备组成。

雨水收集设备通常是屋顶、地面或其他类似的表面，通过特殊的构造使得雨水能够自然流入系统。

收集设备上通常会设置集水沟或者漏斗，用来收集雨水并将其导入管道网络。

管道网络是整个系统的核心部分。

它由一系列的管道和附件组成，用来将收集到的雨水从收集设备输送到使用设备。

该网络通常会设置斜坡，以便让雨水能够自然流动。

在需要的位置，还会设置过滤设备，用来去除雨水中的杂质和污染物。

此外，管道网络中还会设置空气防倒装装置，以防止污水倒灌到系统中。

使用设备是系统中雨水利用的终端设备。

它可以是冲洗马桶、浇灌花园、清洗地面等。

在使用设备上通常会设置水泵，用来增加水压，确保雨水能够顺利到达使用地点。

虹吸雨水系统的原理就是利用虹吸效应，通过管道中的压力差和重力作用，使得雨水能够自然地流动和输送。

当雨水收集设备收集到雨水时，由于重力的作用，雨水会自然地流入管道。

而在管道的下方，由于虹吸原理的作用，管道中的压力降低，使得雨水能够被吸引上升，然后流向下一个较低的位置。

整个过程会持续进行，直到雨水流向使用设备为止。

通过虹吸雨水系统，能够有效地收集和利用雨水资源，减轻城市排水系统的负担，达到节约用水资源的目的。

此外，虹吸雨水系统还可以降低雨水流入地下水和水体中的污染物含量，保护环境和水源的安全。
