虹吸排水-工料规范、技术要求

虹吸式雨水排水系统施工工艺标准，很规范！虹吸式雨水排水系统施工工艺标准zwj;1.适用范围和编制依据1.1适用范围本工艺标准适用于建筑给、排水工程中的虹吸式雨水排水系统安装工程。

1.2编制依据《建筑建筑给水、排水及采暖工程施工质量验收规范》GB50242-2002《虹吸式屋面雨水排水系统技术规程》CECS183:2005zwj;2.施工准备2.1材料的质量要求2.1.1管材、管件应有出厂质量证明文件。

2.1.2管材不允许有折叠、裂纹、分层、搭焊；内外表面应光滑。

2.1.5采用HDPE管材料。

用于同一系统的管材和管件及虹吸式雨水斗的连接短管应采用相同材质，各种管材的符合材料标准规定。

2.2主要机具2.2.1机械设备：电熔焊机、对接型热熔机、角磨机、电焊机、切割机、水平尺。

2.2.2通用和专用工具：扳手、起子、锉刀、木榔头等。

2.2.3测量、检测和试验设备：钢卷尺、游标卡尺、角尺、水平尺等。

2.3作业条件施工现场土建已提交相应的施工作业面。

zwj;3.操作工艺3.1工艺流程3.2测量定位、预留预埋认真审查图纸，在管道穿过楼板和剪力墙处预留孔洞。

在屋面结构施工时，配合土建预留符合雨水斗安装孔洞，或直接将雨水斗座连同保护螺丝预埋在屋面混凝土中，预埋时应留出屋面找平层厚度(预留位置应参照土建施工图，根据轴线、标高以及水施图准确定出预留洞口的位置)。

3.2支架制作安装：对应管材按照规范、设计要求进行支架制作安装，应注意：(1)管道安装时应设置固定件，固定件必须能够承受满流管道的重量以及高速水流所产生的冲击力。

对于HDPE管道系统，固定件还应吸收管道热胀冷缩时产生的轴向应力。

(2)固定件应根据各种管材要求设置，位置准确，埋设平整，与管道接触紧密，但不得损伤管道表面。

(3)固定件宜采用与虹吸式屋面雨水排放系统配套的专用管道固定系统。

(4)管道支吊架应固定在承重结构上，位置正确，埋设牢固。

(5)管道的支、吊架间距及设置要求要满足规范要求。

（虹吸）流雨水排水系统施工技术一：虹吸雨水系统概况本工程裙房屋面部分采用压力（虹吸）流雨水排水系统，雨水管道系统的设计重现期取10年，雨水管道系统与溢流设施的总排水能力按不小于50年重现期的雨水量进行设计；裙房屋面共分为4个汇水区域，共设计有7组雨水排水系统，沿排水立管至地下一层排至室外雨水检查井；虹吸雨水斗采用钢屋面天沟专用B 型不锈钢虹吸雨水斗，氩弧焊连接；雨水管道选用内涂塑焊接钢管，沟槽连接。

二、特点、难点分析及主要施工方法2.1 金属天沟开孔金属天沟开孔洞为圆形，其开洞尺寸规定如下：因天沟金属板厚度较薄，使用普通电焊切割将导致天沟金属板变形，从而改变天沟坡度，影响排水。

且天沟内空间狭小，对操作工具尺寸大小及操作人员水平都有一定限制及要求，另外开孔尺寸要求为圆形，误差允许范围也较小，故选用手锯切割方式，操作灵活，且作业产生温度较低不会使天沟金属板变形。

2.2 雨水斗安装：本工程设计采用的B型雨水斗，专用于金属屋面天沟里，雨水斗与金属天沟连接方式为氩弧焊接（组图1）与以往普通虹吸雨水斗压环连接方式不同（组图2）；焊接连接方式使用寿命长，连接自然，排水效果也会更好。

2.2．1要点及难点阐述：1、不锈钢金属天沟板以及不锈钢雨水斗擘厚都较薄，与普通不锈钢板尺寸相差悬殊，因较薄钢板容易变形，且天沟操作空间小，焊口尺寸要求精度又较高，故在焊接过程实现很好的融合和规范的连接存在一定难度。

2、不锈钢的导热性差，使钢板容易塌陷，出现漏焊、不完全焊以及焊漏现象。

3、钨极氩弧焊接是一种明弧焊，电弧稳定，热量比较集中，在惰性气体保护下．焊接熔池纯净，焊缝质量较好。

但是在焊接不锈钢．特别是奥氏体不锈钢时，焊缝背面需要进行保护，否则将产生严重的氧化，影响焊缝成形和焊缝质量。

为此需采取如下焊接工艺措施。

1)、焊接接头采用插入式组对，可增加钢板的厚度，采用角焊缝接头形式。

2)、为防止钢板的塌陷，并使焊缝背面得到保护，采用分段断续焊接．同时要及时进行水冷。

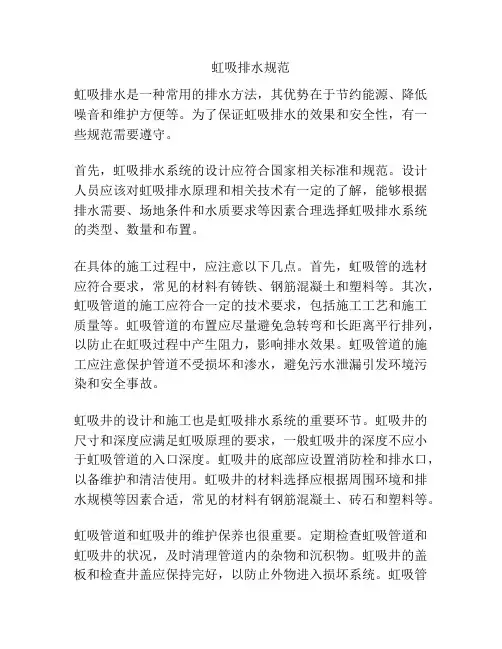

虹吸排水规范虹吸排水是一种常用的排水方法，其优势在于节约能源、降低噪音和维护方便等。

为了保证虹吸排水的效果和安全性，有一些规范需要遵守。

首先，虹吸排水系统的设计应符合国家相关标准和规范。

设计人员应该对虹吸排水原理和相关技术有一定的了解，能够根据排水需要、场地条件和水质要求等因素合理选择虹吸排水系统的类型、数量和布置。

在具体的施工过程中，应注意以下几点。

首先，虹吸管的选材应符合要求，常见的材料有铸铁、钢筋混凝土和塑料等。

其次，虹吸管道的施工应符合一定的技术要求，包括施工工艺和施工质量等。

虹吸管道的布置应尽量避免急转弯和长距离平行排列，以防止在虹吸过程中产生阻力，影响排水效果。

虹吸管道的施工应注意保护管道不受损坏和渗水，避免污水泄漏引发环境污染和安全事故。

虹吸井的设计和施工也是虹吸排水系统的重要环节。

虹吸井的尺寸和深度应满足虹吸原理的要求，一般虹吸井的深度不应小于虹吸管道的入口深度。

虹吸井的底部应设置消防栓和排水口，以备维护和清洁使用。

虹吸井的材料选择应根据周围环境和排水规模等因素合适，常见的材料有钢筋混凝土、砖石和塑料等。

虹吸管道和虹吸井的维护保养也很重要。

定期检查虹吸管道和虹吸井的状况，及时清理管道内的杂物和沉积物。

虹吸井的盖板和检查井盖应保持完好，以防止外物进入损坏系统。

虹吸管道的防腐保养和修复也应及时进行，以延长使用寿命。

最后，虹吸排水系统的使用应注意减少波动和冲击。

在系统投入使用后，应根据需要设置适当的减压泄水设备，以降低系统压力和减少冲击。

虹吸排水系统的流量和速度也应根据实际情况进行调整，以适应不同的排水需求。

综上所述，虹吸排水系统的设计、施工和维护都需要遵守相应的规范和标准。

只有严格按照规范要求进行操作，才能确保虹吸排水系统的安全、高效运行。

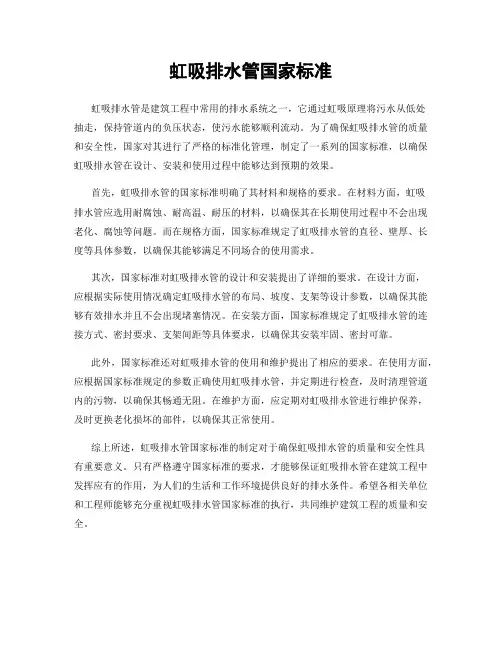

虹吸排水管国家标准
虹吸排水管是建筑工程中常用的排水系统之一，它通过虹吸原理将污水从低处
抽走，保持管道内的负压状态，使污水能够顺利流动。

为了确保虹吸排水管的质量和安全性，国家对其进行了严格的标准化管理，制定了一系列的国家标准，以确保虹吸排水管在设计、安装和使用过程中能够达到预期的效果。

首先，虹吸排水管的国家标准明确了其材料和规格的要求。

在材料方面，虹吸
排水管应选用耐腐蚀、耐高温、耐压的材料，以确保其在长期使用过程中不会出现老化、腐蚀等问题。

而在规格方面，国家标准规定了虹吸排水管的直径、壁厚、长度等具体参数，以确保其能够满足不同场合的使用需求。

其次，国家标准对虹吸排水管的设计和安装提出了详细的要求。

在设计方面，
应根据实际使用情况确定虹吸排水管的布局、坡度、支架等设计参数，以确保其能够有效排水并且不会出现堵塞情况。

在安装方面，国家标准规定了虹吸排水管的连接方式、密封要求、支架间距等具体要求，以确保其安装牢固、密封可靠。

此外，国家标准还对虹吸排水管的使用和维护提出了相应的要求。

在使用方面，应根据国家标准规定的参数正确使用虹吸排水管，并定期进行检查，及时清理管道内的污物，以确保其畅通无阻。

在维护方面，应定期对虹吸排水管进行维护保养，及时更换老化损坏的部件，以确保其正常使用。

综上所述，虹吸排水管国家标准的制定对于确保虹吸排水管的质量和安全性具
有重要意义。

只有严格遵守国家标准的要求，才能够保证虹吸排水管在建筑工程中发挥应有的作用，为人们的生活和工作环境提供良好的排水条件。

希望各相关单位和工程师能够充分重视虹吸排水管国家标准的执行，共同维护建筑工程的质量和安全。

虹吸排水施工技术虹吸原理:虹吸原理是利用水柱压力差，使水上升后再流到低处。

由于管口水面承受不同的大气压力，水会由压力大的一边流向压力小的一边，直到两边的大气压力相等，水就会停止流动利用虹吸原理必须满足以下三个条件。

1、管内先装满液体2、管的最高点距上容器的水面高度不得高于大气压支持的水柱高度。

3、出水口必须比进水口的水面低。

这样使得出水口液面受到向下的的压强（大气压加水的压强）大于向上的大气压。

保证水的流出。

一、概述普通的重力自流排水虽然设计施工简易，运行安全，但缺点也很明显，管道设置相对较多，占据空间位置较多，随着建筑物排水要求的增加，重力排水达不到排水设计流量，给建筑屋面增加承重，而虹吸管道的优势则在于管道系统相对较少，节省管材和建筑空间，由于虹吸作用产生“满管流”，使系统排水量能够满足最大的雨水量。

雨水悬吊管可做到无坡度敷设，当产生虹吸作用时，水流流速很高，有较好的自清作用。

但缺点就是设计施工比较复杂，管材选用相对要求高一点。

虹吸排水系统在降雨初期，天沟雨水高度未超过雨水斗一定高度时，整个排水系统工作状况与与重力排水系统相同，随着降雨的持续，当屋面雨水高度超过雨水斗一定高度时，由于采用了科学设计的仿漩涡雨水斗，通过控制进入雨水斗的雨水流量和调整流态减少漩涡，从而极大地减少了雨水进入排水排水系统时所夹带的空气量，使得系统排水管道是满流状态，利用建筑物屋面的高度和雨水所具有的重力势能，在雨水连续流经过雨水悬吊管转入雨水立管跌落时形成虹吸作用，并在该处管道内形成最大负压，屋面雨水在管道内负压的抽吸作用下以较高的流速被排至室外，此时的流量远远大于重力排水的流量。

二、虹吸排水系统安装工艺流程三、虹吸排石系统的施工1、雨水斗的要求雨水斗是由斗体、防水压板、防水压环、整流装置以及导流罩等组成，虹吸排水雨斗采用不锈钢材质，固定在屋面天沟的中部，雨水斗上盖有进水格栅，防止杂物进入雨水斗。

降雨过程中，雨水通过格栅进入雨水斗，当汇水达到一定高度时雨水斗内的整流装置将阻挡空气从外界进入通水消除涡流状态，使雨水平稳地淹没泄流进入排水管。

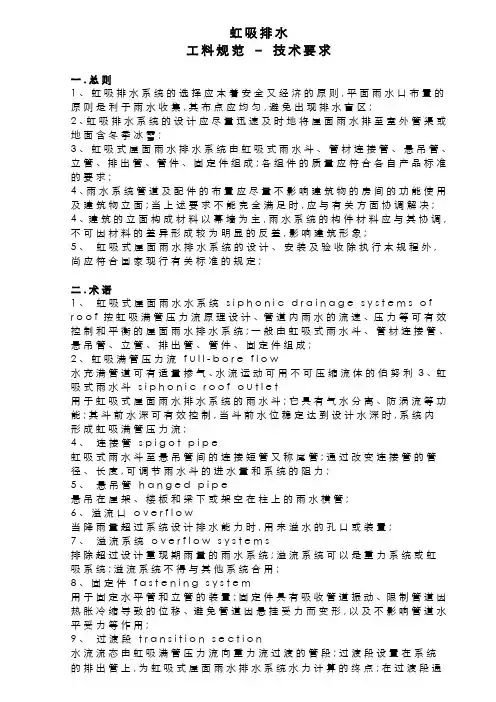

虹吸排水工料规范–技术要求一.总则1、虹吸排水系统的选择应本着安全又经济的原则,平面雨水口布置的原则是利于雨水收集,其布点应均匀,避免出现排水盲区;2、虹吸排水系统的设计应尽量迅速及时地将屋面雨水排至室外管渠或地面含冬季冰雪;3、虹吸式屋面雨水排水系统由虹吸式雨水斗、管材连接管、悬吊管、立管、排出管、管件、固定件组成;各组件的质量应符合各自产品标准的要求;4、雨水系统管道及配件的布置应尽量不影响建筑物的房间的功能使用及建筑物立面;当上述要求不能完全满足时,应与有关方面协调解决; 4、建筑的立面构成材料以幕墙为主,雨水系统的构件材料应与其协调,不可因材料的差异形成较为明显的反差,影响建筑形象;5、虹吸式屋面雨水排水系统的设计、安装及验收除执行本规程外,尚应符合国家现行有关标准的规定;二.术语1、虹吸式屋面雨水水系统s i p h o n i c d r a i n a g e s y s t e m s o fr o o f按虹吸满管压力流原理设计、管道内雨水的流速、压力等可有效控制和平衡的屋面雨水排水系统;一般由虹吸式雨水斗、管材连接管、悬吊管、立管、排出管、管件、固定件组成;2、虹吸满管压力流f u l l-b o r e f l o w水充满管道可有适量掺气、水流运动可用不可压缩流体的伯努利3、虹吸式雨水斗s i p h o n i c r o o f o u t l e t用于虹吸式屋面雨水排水系统的雨水斗;它具有气水分离、防涡流等功能;其斗前水深可有效控制,当斗前水位稳定达到设计水深时,系统内形成虹吸满管压力流;4、连接管s p i g o t p i p e虹吸式雨水斗至悬吊管间的连接短管又称尾管;通过改变连接管的管径、长度,可调节雨水斗的进水量和系统的阻力;5、悬吊管h a n g e d p i p e悬吊在屋架、楼板和梁下或架空在柱上的雨水横管;6、溢流口o v e r f l o w当降雨量超过系统设计排水能力时,用来溢水的孔口或装置;7、溢流系统o v e r f l o w s y s t e m s排除超过设计重现期雨量的雨水系统;溢流系统可以是重力系统或虹吸系统;溢流系统不得与其他系统合用;8、固定件f a s t e n i n g s y s t e m用于固定水平管和立管的装置;固定件具有吸收管道振动、限制管道因热胀冷缩导致的位移、避免管道因悬挂受力而变形,以及不影响管道水平受力等作用;9、过渡段t r a n s i t i o n s e c t i o n水流流态由虹吸满管压力流向重力流过渡的管段;过渡段设置在系统的排出管上,为虹吸式屋面雨水排水系统水力计算的终点;在过渡段通常将系统的管径放大;二.执行标准本系统工程实施所涉及的技术标准和规范、产品标准和规范、工程标准和规范、验收标准和规范等必须至少符合但不限于以下有关标准和规范：采暖与卫生工程施工及验收规范G B J242—82建筑采暖与卫生及煤气工程质量检验评定标准G B J30288给排水管道工程及验收规范G B J50263—97给水排水标准图集国家建设标准设计S1,S2,S3机械设备安装工程施工及验收规范G B50231-98建筑给水排水设计规范G B J15-881997年版室外排水设计规范G B J14-871997年版国际电气技术委员会标准I E C英国标准和标准施工规范C O D E O F P R A C T I C E英国屋宇设备工程手册C I B S E G U I D E其他适用于本分包工程的有关国家规范和国家标准四、系统设计要求1、一般规定系统设计时采用的设计降雨历时、设计降雨强度、屋面汇水面积、设计雨水流量的计算,应符合现行国家标准建筑给水排水设计规范G B 50015的有关规定;虹吸式屋面雨水排水系统采用的设计重现期,应根据建筑物的重要程度、汇水区域性质、气象特征等因素确定;对一般建筑物屋面,其设计重现期不宜小于2～5年；对重要的公共建筑物屋面、生产工艺不允许渗漏的工业厂房屋面,其设计重现期应根据建筑的重要性和溢流造成的危害程度确定,不宜小于10年;注：大型屋面的设计重现期宜取上限值;虹吸式屋面雨水排水系统的雨水斗应采用经检测合格的虹吸式雨水斗;虹吸式屋面雨水排水系统的计算参数应与所采用系统组件的参数相一致;对汇水面积大于5000m2的大型屋面,宜设置不少于2组独立的虹吸式屋面雨水排水系统;落水管应能结合结构竖向承重构件布置,使其对总体建筑形象的影响尽量减少;北区溜冰场屋面雨水口的布置数量需在满足排放要求的情况下尽量少,以免破坏屋面的结构构件或造成结构布置复杂,增加施工安装难度及建设造价;其落水管位置考虑设在尽量靠西面布置,并利用屋面结构层加以隐藏,不得在东向主立面部份外露雨水排放构件;同时,需设计溢流系统,溢流系统应为有组织溢流,不应采用女儿墙设溢流孔自流的溢流形式;玻璃屋面上设置的雨水沟应尽量窄,以免影响屋面形象;需结合结构杆件横向布管,管径应尽可能取较小的数值,以使其能掩饰在结构受力杆件或装饰杆件中;雨水斗应采用较为轻巧的形式,以免造成出挑部位的笨重感;虹吸式屋面雨水排水系统应设溢流口或溢流系统;虹吸式屋面雨水排水系统和溢流口或溢流系统的总排水能力,不宜小于设计重现期为50年、降雨历时5m i n时的设计雨水流量;不同高度的屋面、不同结构形式的屋面汇集的雨水,宜采用独立的系统单独排出;注：当受条件限制必须合用一套系统时,应经计算确保每个雨水斗均同时保持虹吸满管压力流流态;当其他屋面雨水排水系统的管道接入虹吸式屋面雨水排水系统时,应有确保虹吸系统发挥正常功能的措施;与排出管连接的雨水检查井应能承受水流的冲力,应采用钢筋混凝土结构或消能井,并宜有排气措施;2、管道布置和敷设悬吊管可无坡度敷设,但不得倒坡;管道不宜敷设在建筑的承重结构内;因条件限制管道必须敷设在建筑的承重结构内时,应采取措施避免对建筑的承重结构产生影响;管道不宜穿越建筑的沉降缝或伸缩缝;当受条件限制必须穿越时,应采取相应的技术措施;管道不宜穿越对安静有较高要求的房间;当受条件限制必须穿越时,应采取隔声措施;当管道表面可能结露时,应采取防结露措施;当管道采用H D P E等塑料材质时,应符合国家有关防火标准的规定;过渡段的设置位置应通过计算确定,宜设置在排出管上,并应充分利用系统的动能;过渡段下游管道应按重力流雨水系统设计,并符合现行国家标准建筑给水排水设计规范G B50015的规定;虹吸式屋面雨水排水系统的最小管径不应小于D N40;溢流口或溢流系统应设置在流流时雨水能通畅流达的场所;溢流口或溢流装置的设置高度应根据建筑屋面允许的最高溢流水位等因素确定;最高溢流水位应低于建筑屋面允许的最大积水水深;四.设备材料要求1、材料、制品、设备和五金配件应符合现行国家质量标准的要求,并具有出厂合格证和试验记录;系统的主要材料必须得到有关质量检测检查认可;2、分包单位在采购主要材料设备前,必须送样品或详细产品资料经总承包方、监理工程师和发包方认可后,方能大批采购;设备和材料运抵工地时,必须报请总承包方、监理工程师和发包方检查验收,签证认可后才能进行施工安装;施工过程中发现所用材料设备与样品或资料不符而造成的返工,其费用由分包单位承担;;3、由发包方独立供货人供应的材料设备运抵工地时,发包方会同分包单位一起接收验货,遇有不合规格的,分包单位应立即通知发包方安排替换;若已安装后才发现材料设备不合规格而造成的返工,其费用由分包单位承担;4、系统组件虹吸式雨水斗设置4.1.1虹吸式雨水斗应由防叶罩、防涡流装置、斗体等主要部件组成;4.1.2虹吸式雨水斗最大斗前水深应通过计算排水量和排水管管径进行控制;最大斗前水深不宜大于本规程附录B表B的规定值;4.1.3虹吸式雨水斗应设置在每个汇水区域屋面或天沟的最低点,每个汇水区域的雨水斗数量不宜少于2个;2个雨水斗之间的间距不宜大于20m;设置在裙房屋面上的虹吸式雨水斗距裙房与塔楼交界处的距离不应小于1m,且不应大于10m;4.1.4虹吸式雨水斗斗体材质可采用铸铁、铝合金、不锈钢、高密度聚乙烯H D P E和聚丙烯P P等;4.1.5虹吸式雨水斗与屋面或天沟和管路系统应可靠连接;4.1.6设置在屋面上的虹吸式雨水斗,其接触片的材质应与屋面防水材料相适应;设置在天沟内的虹吸式雨水斗可采用带连接片的形式,连接片的材质应根据天沟的材质确定;4.1.7虹吸式雨水斗防叶罩格栅间隙的形状可采用孔状或细槽状;孔状间隙口的直径不宜小于6m m,且不宜大于15m m;4.1.8虹吸式雨水斗宜对雨水立管做对称布置;4.1.9当连接有多个虹吸式雨水斗时,虹吸式雨水斗的排水连接管应接在悬吊管上,不得直接在雨水立管的顶部;4.1.10天沟的起点深度应根据屋面的汇水面积、坡度和虹吸式雨水斗的斗前水深确定,天沟坡度不宜小于;4.1.11天沟的过水断面应根据汇水面积的设计流量计算确定;天沟的宽度应保证雨水斗周边均匀进水;管材和管件4.2.1用于虹吸式屋面雨水排水系统的管道,应采用铁管、钢管镀锌钢管、涂塑钢管、不锈钢管和高密度聚乙烯H D P E管等材料;用于同一系统的管材和管件以及与虹吸式雨水斗的连接管,宜采用相同的材质;4.2.2管材的选择应根据不同建筑的特点和要求,综合考虑系统的工作压力、防火、降噪、安装方便、经济性等因素;4.2.3虹吸式屋面雨水排水系统采用的铸铁管管材、管件应符合现行国家标准排水用柔性接口铸铁管及管件G B/T 12772、现行行业标准建筑排水用卡箍式铸铁管及管件C J/T177、建筑排水用柔性接口承插式铸铁管及管件C J/T 178等的规定；涂塑钢管应符合现行国家标准低压流体输送用焊接钢管G B/T 3091的规定；高密度聚乙烯H D P E 排水管应符合现行国际标准建筑内污废水排放低温和高温用塑料管系统－聚乙烯P E I S O8700的规定;4.2.4铸铁管管材、管件应符合下列要求：材质应为铸铁;组织应致密,化学元素含量应符合国家现行有关产品标准的要求；管材与管件之间的连接宜采用卡箍式,卡箍宜采用不锈钢卡箍件,且内衬橡胶密封圈;4.2.5不锈钢管和钢管镀锌钢管、涂塑钢管的管件应符合下列要求：不锈钢管和钢管镀锌钢管、涂塑钢管的管材、管件质量和尺寸应符合国家现行标准的规定；管材与管件之间的连接可采用焊接式、法兰式或沟槽式;焊接、法兰连接应二次镀锌;4.2.6高密度聚乙烯H D P E管的管材、管件应符合下列要求：管材和管件应采用不低于P E80等级的高密度聚乙烯H D P E原材料制造；管材的纵向回缩率不应大于3％；管材和管件的内外表面应光滑平整,壁厚应均匀、无划痕,外壁颜色应为黑色,且最有抗紫外线的能力;管材外壁应标注供应厂名称、产品型号、尺寸、生产日期、原材料型号、产品标准等；管材端品必须平整,且端面应垂直于管材的轴线；管材和管件之间的连接应采用热熔对焊连接或电熔连接,管道与雨水斗的连接应采用电熔连接;4.2.7用于虹吸式屋面雨水排水系统的管材除承受正压外,还应能承受负压;管材供应厂应提供管材耐正压和负压的检测报告,并进行评价;固定件4.3.1管道安装时应设置固定件;固定件必须能承受满流管道的重量和高速水流所产生的作用力;对高密度聚乙烯H D P E管道系统,固定件还应能承受管道热胀冷缩时产生的轴向应力;4.3.2固定件应根据各管件按不同管径和要求设置,位置应准确,埋设应平整,与管道接触应紧密,且不得损伤管道表面;4.3.3对采用高密度聚乙烯H D P E管道的虹吸式屋面雨水排水系统中的固定件,应采用与系统管材配套的专用管道固定系统;4.3.4金属固定件的里层和外层均应做防腐处理,并符合国家现行有关标准的规定;。

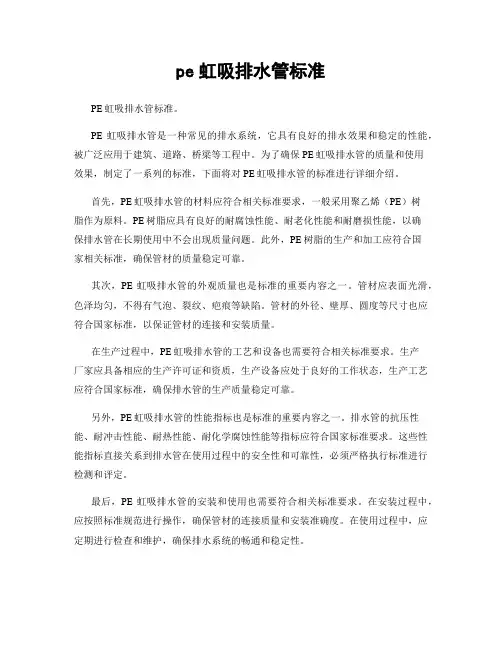

pe虹吸排水管标准PE虹吸排水管标准。

PE虹吸排水管是一种常见的排水系统，它具有良好的排水效果和稳定的性能，被广泛应用于建筑、道路、桥梁等工程中。

为了确保PE虹吸排水管的质量和使用效果，制定了一系列的标准，下面将对PE虹吸排水管的标准进行详细介绍。

首先，PE虹吸排水管的材料应符合相关标准要求，一般采用聚乙烯（PE）树脂作为原料。

PE树脂应具有良好的耐腐蚀性能、耐老化性能和耐磨损性能，以确保排水管在长期使用中不会出现质量问题。

此外，PE树脂的生产和加工应符合国家相关标准，确保管材的质量稳定可靠。

其次，PE虹吸排水管的外观质量也是标准的重要内容之一。

管材应表面光滑，色泽均匀，不得有气泡、裂纹、疤痕等缺陷。

管材的外径、壁厚、圆度等尺寸也应符合国家标准，以保证管材的连接和安装质量。

在生产过程中，PE虹吸排水管的工艺和设备也需要符合相关标准要求。

生产厂家应具备相应的生产许可证和资质，生产设备应处于良好的工作状态，生产工艺应符合国家标准，确保排水管的生产质量稳定可靠。

另外，PE虹吸排水管的性能指标也是标准的重要内容之一。

排水管的抗压性能、耐冲击性能、耐热性能、耐化学腐蚀性能等指标应符合国家标准要求。

这些性能指标直接关系到排水管在使用过程中的安全性和可靠性，必须严格执行标准进行检测和评定。

最后，PE虹吸排水管的安装和使用也需要符合相关标准要求。

在安装过程中，应按照标准规范进行操作，确保管材的连接质量和安装准确度。

在使用过程中，应定期进行检查和维护，确保排水系统的畅通和稳定性。

综上所述，PE虹吸排水管的标准涉及材料、外观质量、生产工艺、性能指标、安装使用等多个方面，对排水管的质量和使用效果起着至关重要的作用。

只有严格执行标准要求，才能保证PE虹吸排水管的质量稳定可靠，为工程建设提供良好的排水保障。

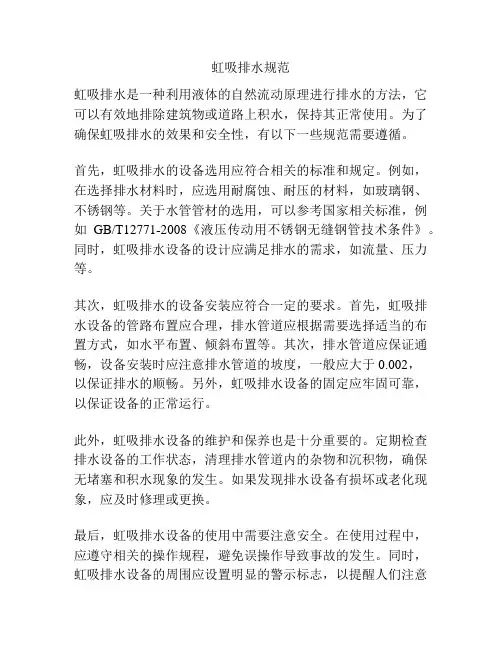

虹吸排水规范
虹吸排水是一种利用液体的自然流动原理进行排水的方法，它可以有效地排除建筑物或道路上积水，保持其正常使用。

为了确保虹吸排水的效果和安全性，有以下一些规范需要遵循。

首先，虹吸排水的设备选用应符合相关的标准和规定。

例如，在选择排水材料时，应选用耐腐蚀、耐压的材料，如玻璃钢、不锈钢等。

关于水管管材的选用，可以参考国家相关标准，例如GB/T12771-2008《液压传动用不锈钢无缝钢管技术条件》。

同时，虹吸排水设备的设计应满足排水的需求，如流量、压力等。

其次，虹吸排水的设备安装应符合一定的要求。

首先，虹吸排水设备的管路布置应合理，排水管道应根据需要选择适当的布置方式，如水平布置、倾斜布置等。

其次，排水管道应保证通畅，设备安装时应注意排水管道的坡度，一般应大于0.002，
以保证排水的顺畅。

另外，虹吸排水设备的固定应牢固可靠，以保证设备的正常运行。

此外，虹吸排水设备的维护和保养也是十分重要的。

定期检查排水设备的工作状态，清理排水管道内的杂物和沉积物，确保无堵塞和积水现象的发生。

如果发现排水设备有损坏或老化现象，应及时修理或更换。

最后，虹吸排水设备的使用中需要注意安全。

在使用过程中，应遵守相关的操作规程，避免误操作导致事故的发生。

同时，虹吸排水设备的周围应设置明显的警示标志，以提醒人们注意
安全。

总之，虹吸排水的规范对于保证排水设备的效果和安全性非常重要。

选用适当的材料和设备，合理布置和安装，定期维护和保养，严格按照操作规程使用，能够保证虹吸排水的顺利运行，有效地排除建筑物和道路上的积水，从而保持其正常使用。

第七篇、虹吸雨水管道一、管道及组成件材质1、管道材料1。

1 虹吸雨水管道采用高密度聚乙烯塑料管（HDPE管)，管材执行标准为GB/T13663—92，应满足以下要求:(1）长期内压蠕变试验（80±2℃，4MPa,170h）：171小时未破裂，未渗漏。

（2)熔融指数（负载5Kg，温度190℃）：0.41g/min（3)拉伸断裂伸长率（23±2℃)：752.16%(4）拉伸屈服强度（23±2℃）：21。

53MPa（5）焊件拉伸屈服强度（23±2℃）：22.44 MPa(6）负压试验（23±2℃，0.08MPa，60min）：未渗漏（7）静液压试验（23±2℃,1。

0MPa，60min）：未破裂，未渗漏（8）线膨胀系数（-28℃~32℃）:1.158＊10-4/℃1。

2 管径与壁厚对照表1。

3雨水斗(1)雨水斗选用要求a、雨水斗应选用特殊设计的带防护罩和隔气装置，斗体采用全金属不锈材料制造，使用寿命应超过50年。

b、需使用下沉式斗体的雨水斗，雨水斗出口尾管与管道为同类材质。

产品须满足《虹吸雨水斗》CJ/T245—2007的要求，虹吸厂家需提供雨水斗的专利证书或授权使用证书。

（2)雨水斗与预留洞尺寸对照表.1。

4主要材料要求。

二、管道施工技术要求1、管道安装基本程序通常按照屋面雨水斗――支管――水平管――立管-—-出户管的顺序进行施工。

（在实际安装过程中，有可能根据具体的施工条件做出适度的调整),能够预制的尽量预制，以加快施工速度。

按照设计的管段长度和配件类型逐段进行安装连接,用支吊架及时把管道固定牢固，并按照规范要求安装固定管卡。

对于施工完的管道系统及时检查施工质量，及时调整偏差项目，水平管道的水平度和立管的垂直度应该调整至符合设计要求。

（1）熟悉施工图纸和施工现场,与土建和监理单位做好协商与沟通工作。

(2)按图纸设计的要求，密切配合施工总进度要求，理顺施工程序和系统要求。

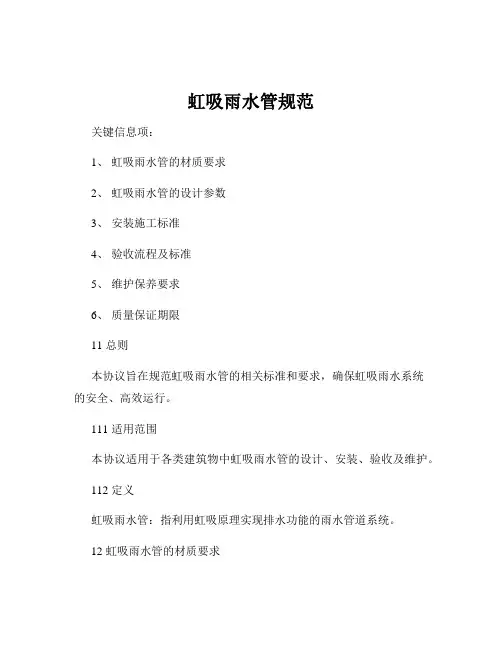

虹吸雨水管规范关键信息项：1、虹吸雨水管的材质要求2、虹吸雨水管的设计参数3、安装施工标准4、验收流程及标准5、维护保养要求6、质量保证期限11 总则本协议旨在规范虹吸雨水管的相关标准和要求，确保虹吸雨水系统的安全、高效运行。

111 适用范围本协议适用于各类建筑物中虹吸雨水管的设计、安装、验收及维护。

112 定义虹吸雨水管：指利用虹吸原理实现排水功能的雨水管道系统。

12 虹吸雨水管的材质要求121 虹吸雨水管应采用高质量的材料制造，如高密度聚乙烯（HDPE）、不锈钢等，具有良好的耐腐蚀性和耐久性。

122 材质应符合国家相关标准和行业规范，具备相应的质量检测报告和认证。

13 虹吸雨水管的设计参数131 设计流量应根据建筑物的面积、雨水强度等因素进行精确计算，确保系统能够有效排除雨水。

132 管径的选择应综合考虑流量、流速和压力损失等因素，保证排水的顺畅。

133 虹吸雨水管的布置应合理，尽量减少弯头和支管的数量，降低阻力。

14 安装施工标准141 安装前应对施工现场进行勘察，确保施工条件符合要求。

142 管道的连接应采用可靠的连接方式，如热熔连接、法兰连接等，并保证连接部位的密封性。

143 安装过程中应注意保护管道，避免碰撞和损伤。

144 支架的设置应符合设计要求，保证管道的稳定性。

15 验收流程及标准151 施工完成后，应进行严格的验收。

验收包括外观检查、密封性测试、流量测试等项目。

152 外观检查应无明显的损伤、变形和缺陷。

153 密封性测试应在规定的压力下保持一定时间，无渗漏现象。

154 流量测试应达到设计要求的排水能力。

16 维护保养要求161 定期检查虹吸雨水管的外观，发现问题及时处理。

162 清理管道内的杂物和污垢，防止堵塞。

163 检查管道的连接部位和支架，确保其稳固可靠。

17 质量保证期限171 虹吸雨水管及相关部件的质量保证期限为自验收合格之日起不少于X年。

172 在质量保证期内，如出现质量问题，应由供应商负责免费维修或更换。
