虹吸雨水系统技术标准一、引言1. 虹吸雨水系统简介虹吸雨水系统是一种高效的雨水收集和排放系统,广泛应用于现代建筑的雨水利用和排水工程。
它利用虹吸现象,通过一系列的设备和设施,将建筑物屋顶的雨水收集起来,经过输送、过滤等处理,最终实现雨水的合理利用和排放。
虹吸雨水系统的应用不仅减少了雨水直接排放造成的浪费,还有助于缓解城市排水系统的压力,降低城市内涝风险。
1.1 虹吸现象及其应用虹吸现象是指液体在连通的两个容器中,由于重力和大气压的作用,自动从液面较高的容器流向液面较低的容器的现象。
在虹吸雨水系统中,虹吸现象使得雨水能够自动从屋顶流向收集系统,无需外部动力,具有很好的节能效果。
这一现象的应用使得虹吸雨水系统具有简单、高效、节能等优点。
1.2 虹吸雨水系统的优势虹吸雨水系统相较于传统的重力排水系统,具有以下优势:1.节能环保:利用虹吸现象,无需外部动力,减少能源消耗;2.高效排水:排水速度快,降低屋顶积水概率,减轻屋顶负荷;3.空间节省:系统布局灵活,减少管道布置,节省空间;4.安装简便:施工方便,降低工程成本;5.雨水利用:收集的雨水可用于绿化、冲厕等,提高水资源利用率。
二、虹吸雨水系统组成及工作原理2. 虹吸雨水系统组成虹吸雨水系统主要由三部分构成:雨水收集系统、雨水输送系统和雨水利用与排放系统。
2.1 雨水收集系统雨水收集系统主要包括屋顶集水区、排水沟、初期雨水分离器和雨水存储设施。
屋顶集水区负责收集降雨产生的雨水,排水沟将雨水引导至初期雨水分离器,分离器可去除雨水中的杂质和初期冲刷污染物,确保收集到的雨水质量。
随后,清洁的雨水被输送到雨水存储设施,如雨水桶或地下储水池,以备后续使用。
2.2 雨水输送系统雨水输送系统主要包括输送管道和提升设备。
输送管道负责将收集的雨水从收集点输送到利用点或排放点。
在一些虹吸雨水系统中,由于地形或建筑结构的限制,可能需要使用提升设备,如泵,来提高雨水的输送高度。

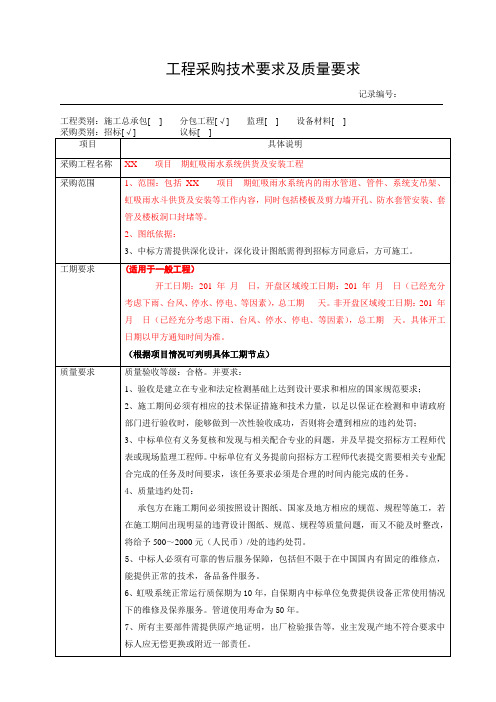

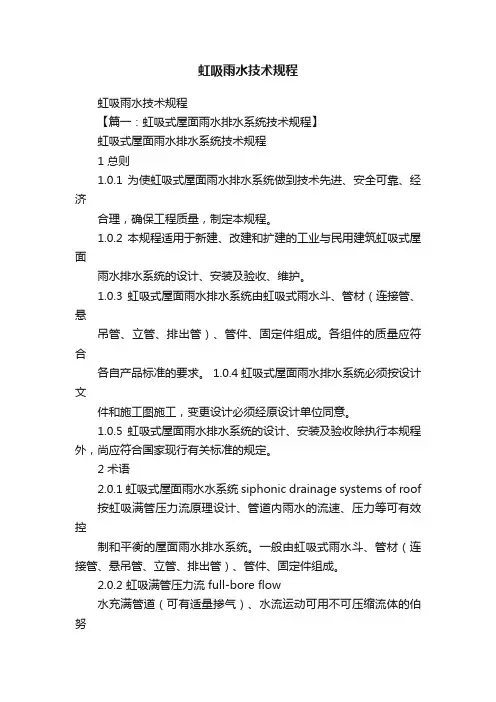

虹吸雨水技术规程虹吸雨水技术规程【篇一:虹吸式屋面雨水排水系统技术规程】虹吸式屋面雨水排水系统技术规程1 总则1.0.1 为使虹吸式屋面雨水排水系统做到技术先进、安全可靠、经济合理,确保工程质量,制定本规程。
1.0.2 本规程适用于新建、改建和扩建的工业与民用建筑虹吸式屋面雨水排水系统的设计、安装及验收、维护。
1.0.3 虹吸式屋面雨水排水系统由虹吸式雨水斗、管材(连接管、悬吊管、立管、排出管)、管件、固定件组成。
各组件的质量应符合各自产品标准的要求。
1.0.4 虹吸式屋面雨水排水系统必须按设计文件和施工图施工,变更设计必须经原设计单位同意。
1.0.5 虹吸式屋面雨水排水系统的设计、安装及验收除执行本规程外,尚应符合国家现行有关标准的规定。
2 术语2.0.1 虹吸式屋面雨水水系统 siphonic drainage systems of roof按虹吸满管压力流原理设计、管道内雨水的流速、压力等可有效控制和平衡的屋面雨水排水系统。
一般由虹吸式雨水斗、管材(连接管、悬吊管、立管、排出管)、管件、固定件组成。
2.0.2 虹吸满管压力流 full-bore flow水充满管道(可有适量掺气)、水流运动可用不可压缩流体的伯努利(bernoulli)方程描述、管道中有明显负压的一种流态。
2.0.3 虹吸式雨水斗 siphonic roof outlet用于虹吸式屋面雨水排水系统的雨水斗。
它具有气水分离、防涡流等功能。
其斗前水深可有效控制,当斗前水位稳定达到设计水深时,系统内形成虹吸满管压力流。
2.0.4 连接管 spigot pipe虹吸式雨水斗至悬吊管间的连接短管(又称尾管)。
通过改变连接管的管径、长度,可调节雨水斗的进水量和系统的阻力。
2.0.5 悬吊管 hanged pipe悬吊在屋架、楼板和梁下或架空在柱上的雨水横管。
2.0.6 溢流口 overflow当降雨量超过系统设计排水能力时,用来溢水的孔口或装置。
给排水工程技术要求目录第一章工程简介第二章法律法规第三章施工过程中的质量控制要求第四章设备材料技术要求第一章工程简介本篇是对XXXX项目给排水项目的材料、设备供应、安装、检测、竣工验收等工作提出的技术要求。
承包人应详细阅读本工程施工图纸及其他投标文件,并详细阅读理解本技术要求,以便于顺利、圆满地完成XXXX项目给排水工程建设的各项任务。
本工程给排水专业共设有室内生活饮用水系统、一体化直饮水设备、中水给水系统、生活污水系统、生活废水系统、雨水排水系统。
其中热水系统为太阳能+热泵集中热水系统。
屋面雨水排放系统采用虹吸式内排水。
一、给水系统:1、自来水给水系统本工程生活饮给水水源来为城市自来水,市政自来水管网在本工程附近的供水压力不小于0.25MPa。
本工程最高日用水量97.10m /d,最大时用水量16.01m /h。
洗涤、厨房、直饮水水源及二层夹层、三层、四层的卫生器具采用自来水。
系统分区:本建筑生活饮用水分2个区,其中:地下室及一~二层生活饮用水由市政自来水管网直供,二层夹层、三层、四层由设置在地下二层的无负压增压稳流给水设备加压供给。
2、直饮水系统本工程直饮水水源为自来水,经设置在饮水台下的一体化直饮水设备处理后,可提供直饮水。
最高日直饮水用水量10670L/d。
3、中水给水系统本工程中水给水水源由海滨广场与海滨休闲公园景观项目中水站提供。
中水管网在本工程附近的供水压力大于0.25MPa。
最高日中水用水量200.00m /d,最大时用水量28.25m /h。
屋顶绿化用水、空调补水、地下室停车库用水、及负一层、首层、二层大便器和小便斗冲洗用水采用中水。
设计考虑到中水处理站与本建筑的建设周期不一致,在地下二层设置了转换阀和无负压加压设备。
中水系统投入使用时,转换阀门间的管段应断开、拆除,确保生活饮用水管网与中水管网完全独立。
二、热水系统:本工程采用太阳能+风冷热泵集中热水系统,设计院提供的该系统的施工图需投标人进行深化设计,对太阳能集热器的安装方式和管道连接,热泵管道连接和系统控制原理进行深化,设计单位审核确认后方能施工。

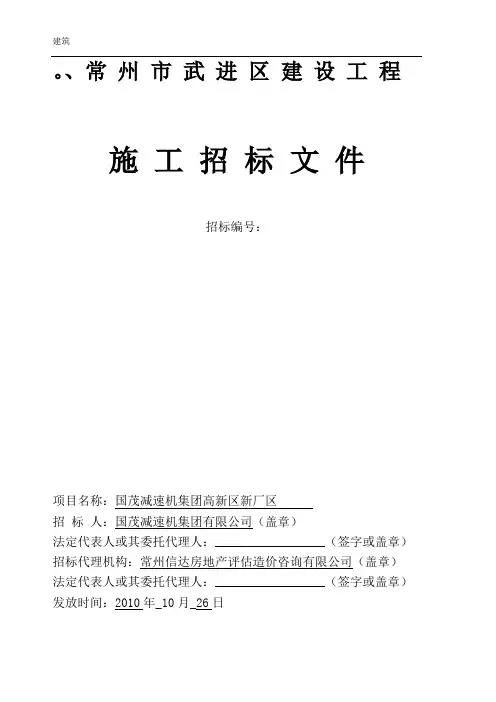

、常州市武进区建设工程施工招标文件招标编号:项目名称:国茂减速机集团高新区新厂区招标人:国茂减速机集团有限公司(盖章)法定代表人或其委托代理人:______________________(签字或盖章)招标代理机构:常州信达房地产评估造价咨询有限公司(盖章)法定代表人或其委托代理人:______________________(签字或盖章)发放时间:2010年_10月_26日目录一、投标须知二、投标条件三、系统组成四、技术要求五、投标要求六、工程验收七、投标文件的编制八、投标文件的份数和签署九、开标十、评标十一、中标十二、合同主要条款十三、附件1:承包人承揽工程项目一览表附件2:发包人供应材料设备一览表附件3:工程质量保修书附件4:工程量清单附件5:投标文件(格式)虹吸排水系统工程招标文件一、投标须知:1、工程名称:国茂减速机集团高新区新厂区。
2、建设地点:武进高新区。
3、建设规模:一标总面积:108305㎡;二标总面积:83614㎡;三标总面积:67302㎡;总建筑面积:259221㎡。
4、承包方式:包工包料。
5、质量标准:一次性验收合格。
6、文明施工创建目标等级: 区文明工地,保证工地现场安全文明。
7、招标范围:虹吸雨水系统安装工程(详见图纸、变更)。
8、工期要求:施工工期投标单位自报。
9、工程报价方式:工程量清单计价。
10、投标担保金额:壹拾万元。
11、勘踏现场:自行踏勘。
12、投标文件递交地点及截至时间:接收人:国茂减速机集团有限公司地点:国茂减速机集团会议室投标截至时间:2010 年 11 月 2 日 15 时 00 分。
二、投标条件:1、本工程必须由专业虹吸厂家承包,承包单位应具有3年以上虹吸式屋面雨水排水系统生产或经销资质(需提供营业执照原件、代理证书原件),已通过虹吸式屋面雨水排水系统ISO9001。
如以代理商参与投标,应提供本项工程的授权委托书原件。
2、承包单位具有企业法人资格,注册资本金300万元人民币以上,具有机电工程安装资质,安全生产许可证等工程施工资质,本工程接受联合投标,联合投标需提供联合体成员营业执照原件,加盖公章的安装资质、安全生产许可证、信用等级证书复印件。

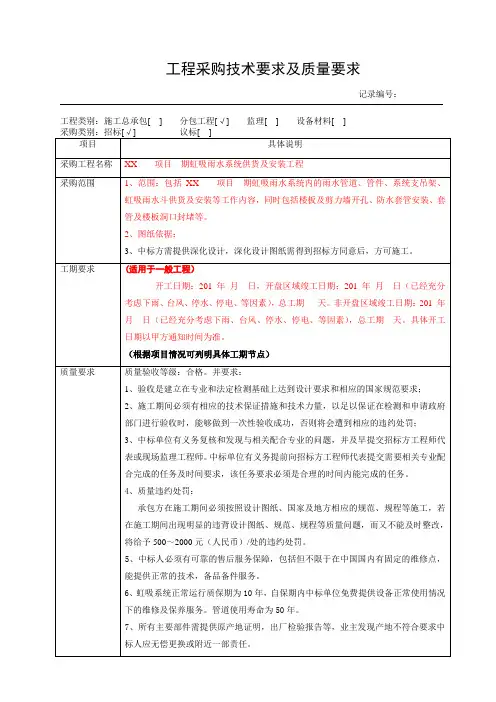

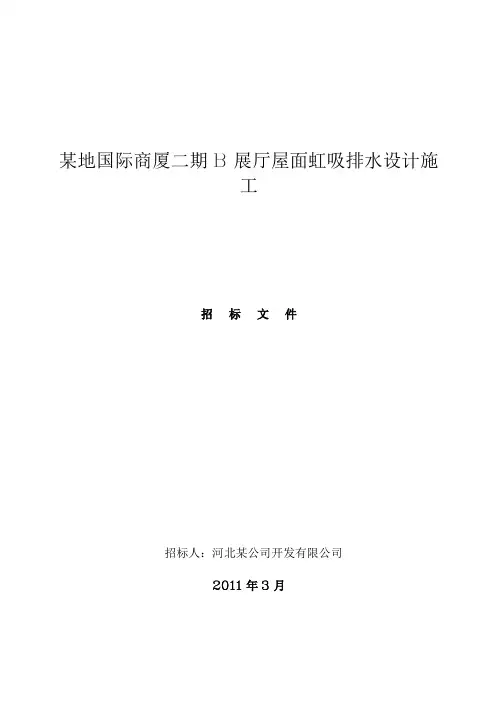

某地国际商厦二期B展厅屋面虹吸排水设计施工招标文件招标人:河北某公司开发有限公司2011年3月目录第一章投标人须知及投标人须知前附表投标人须知前附表投标人须知第二章投标文件格式第三章工程规范第四章合同条件第五章招标图纸某地国际商厦二期B展厅屋面虹吸式排水设计施工招标文件第一部分投标须知及投标须知前附表目录一、投标须知前附表二、投标须知(一)总则(二)招标文件(三)投标文件的编制(四)投标文件的提交(五)开标(六)评标(七)合同的授予三、评标办法一、投标须知前附表二、投标须知(一)总则1.项目概况和适用范围详见本须知前附表第1项。
2.定义2.1 “招标人”本招标文件专指河北某公司开发有限公司。
2.2 “投标人”指已通过资格审查、购买招标文件并参与投标的合格施工单位。
2.3 “中标人”指经评标委员会审查通过并获中标通知书的单位。
2.4 “设计单位”指中国建筑技术集团有限公司。
2. 5 “施工单位”指南通大辰建设集团有限公司。
2.6 “监理单位”指建研凯勃建设工程咨询有限公司。
3.合格的投标人3.1 本工程采用本须知前附表第3项所述的资格审查方式确定合格投标人。
3.2 投标人必须通过招标方的资格预审并获得资格预审合格通知。
3.3 投标人应遵守《中华人民共和国招标投标法》及其它有关的中国法律和法规;3.4 投标人必须同时具备上述第3.1至3.3款的资质要求,且具备合格投标人资格的公司不能将其资格授予下属公司使用参与投标。
3.5 在第3.1至3.4款所述的资质证书中法人单位名称须和投标人名称相同。
4.踏勘现场及投标预备会4.1招标人在本次招标过程中,将在招标文件规定的或招标人另行通知的时间组织投标人对工程现场及周围环境进行踏勘,招标人要求投标人根据踏勘的现场实际情况综合进行报价。
一旦投标人中标,不得再以现场条件复杂、不清楚、报价时未考虑等各种理由要求调整。
4.2招标人在本次招标过程中,将在招标文件规定的或招标人另行通知的时间举行现场答疑会。

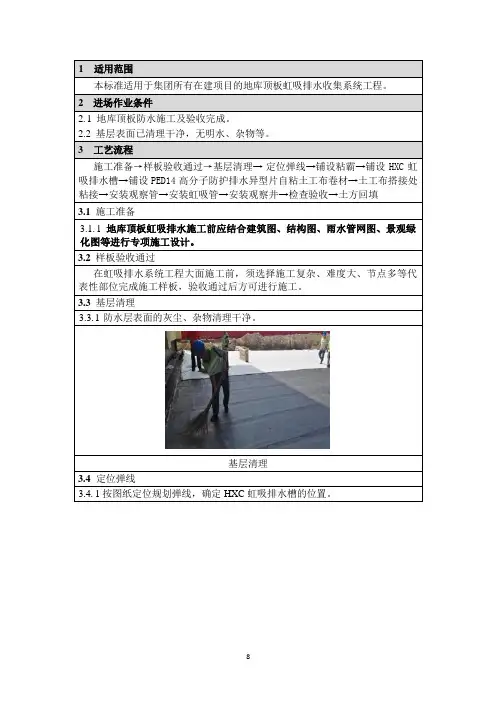

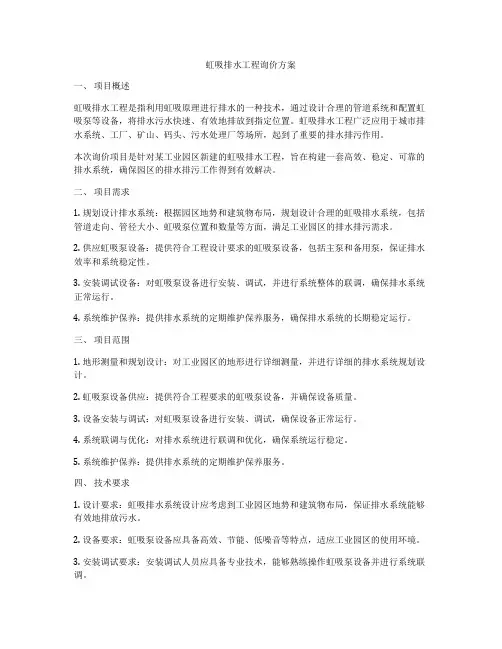

虹吸排水工程询价方案一、项目概述虹吸排水工程是指利用虹吸原理进行排水的一种技术,通过设计合理的管道系统和配置虹吸泵等设备,将排水污水快速、有效地排放到指定位置。
虹吸排水工程广泛应用于城市排水系统、工厂、矿山、码头、污水处理厂等场所,起到了重要的排水排污作用。
本次询价项目是针对某工业园区新建的虹吸排水工程,旨在构建一套高效、稳定、可靠的排水系统,确保园区的排水排污工作得到有效解决。
二、项目需求1. 规划设计排水系统:根据园区地势和建筑物布局,规划设计合理的虹吸排水系统,包括管道走向、管径大小、虹吸泵位置和数量等方面,满足工业园区的排水排污需求。
2. 供应虹吸泵设备:提供符合工程设计要求的虹吸泵设备,包括主泵和备用泵,保证排水效率和系统稳定性。
3. 安装调试设备:对虹吸泵设备进行安装、调试,并进行系统整体的联调,确保排水系统正常运行。
4. 系统维护保养:提供排水系统的定期维护保养服务,确保排水系统的长期稳定运行。
三、项目范围1. 地形测量和规划设计:对工业园区的地形进行详细测量,并进行详细的排水系统规划设计。
2. 虹吸泵设备供应:提供符合工程要求的虹吸泵设备,并确保设备质量。
3. 设备安装与调试:对虹吸泵设备进行安装、调试,确保设备正常运行。
4. 系统联调与优化:对排水系统进行联调和优化,确保系统运行稳定。
5. 系统维护保养:提供排水系统的定期维护保养服务。
四、技术要求1. 设计要求:虹吸排水系统设计应考虑到工业园区地势和建筑物布局,保证排水系统能够有效地排放污水。
2. 设备要求:虹吸泵设备应具备高效、节能、低噪音等特点,适应工业园区的使用环境。
3. 安装调试要求:安装调试人员应具备专业技术,能够熟练操作虹吸泵设备并进行系统联调。
4. 维护保养要求:提供定期的维护保养服务,检查排水系统的运行状态并进行必要的维护保养工作。
五、服务要求1. 设计服务:提供完整的排水系统规划设计服务,包括地形测量、管道系统设计、虹吸泵设备配置等方面。

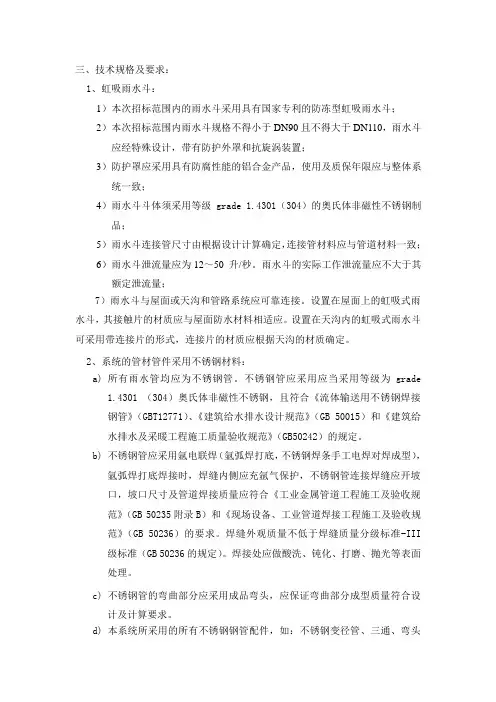

三、技术规格及要求:1、虹吸雨水斗:1)本次招标范围内的雨水斗采用具有国家专利的防冻型虹吸雨水斗;2)本次招标范围内雨水斗规格不得小于DN90且不得大于DN110,雨水斗应经特殊设计,带有防护外罩和抗旋涡装置;3)防护罩应采用具有防腐性能的铝合金产品,使用及质保年限应与整体系统一致;4)雨水斗斗体须采用等级grade 1.4301(304)的奥氏体非磁性不锈钢制品;5)雨水斗连接管尺寸由根据设计计算确定,连接管材料应与管道材料一致;6)雨水斗泄流量应为12~50 升/秒。
雨水斗的实际工作泄流量应不大于其额定泄流量;7)雨水斗与屋面或天沟和管路系统应可靠连接。
设置在屋面上的虹吸式雨水斗,其接触片的材质应与屋面防水材料相适应。
设置在天沟内的虹吸式雨水斗可采用带连接片的形式,连接片的材质应根据天沟的材质确定。
2、系统的管材管件采用不锈钢材料:a)所有雨水管均应为不锈钢管。
不锈钢管应采用应当采用等级为grade1.4301 (304)奥氏体非磁性不锈钢,且符合《流体输送用不锈钢焊接钢管》(GBT12771)、《建筑给水排水设计规范》(GB 50015)和《建筑给水排水及采暖工程施工质量验收规范》(GB50242)的规定。
b)不锈钢管应采用氩电联焊(氩弧焊打底,不锈钢焊条手工电焊对焊成型),氩弧焊打底焊接时,焊缝内侧应充氩气保护,不锈钢管连接焊缝应开坡口,坡口尺寸及管道焊接质量应符合《工业金属管道工程施工及验收规范》(GB 50235附录B)和《现场设备、工业管道焊接工程施工及验收规范》(GB 50236)的要求。
焊缝外观质量不低于焊缝质量分级标准-III级标准(GB 50236的规定)。
焊接处应做酸洗、钝化、打磨、抛光等表面处理。
c)不锈钢管的弯曲部分应采用成品弯头,应保证弯曲部分成型质量符合设计及计算要求。
d)本系统所采用的所有不锈钢钢管配件,如:不锈钢变径管、三通、弯头等不锈钢制品应采用与管道相同的材质。

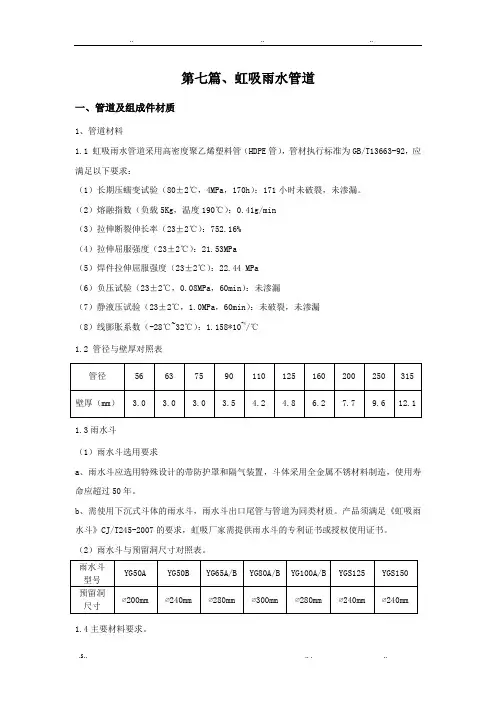

第七篇、虹吸雨水管道一、管道及组成件材质1、管道材料1.1 虹吸雨水管道采用高密度聚乙烯塑料管(HDPE管),管材执行标准为GB/T13663-92,应满足以下要求:(1)长期压蠕变试验(80±2℃,4MPa,170h):171小时未破裂,未渗漏。
(2)熔融指数(负载5Kg,温度190℃):0.41g/min(3)拉伸断裂伸长率(23±2℃):752.16%(4)拉伸屈服强度(23±2℃):21.53MPa(5)焊件拉伸屈服强度(23±2℃):22.44 MPa(6)负压试验(23±2℃,0.08MPa,60min):未渗漏(7)静液压试验(23±2℃,1.0MPa,60min):未破裂,未渗漏(8)线膨胀系数(-28℃~32℃):1.158*10-4/℃1.2 管径与壁厚对照表1.3雨水斗(1)雨水斗选用要求a、雨水斗应选用特殊设计的带防护罩和隔气装置,斗体采用全金属不锈材料制造,使用寿命应超过50年。
b、需使用下沉式斗体的雨水斗,雨水斗出口尾管与管道为同类材质。
产品须满足《虹吸雨水斗》CJ/T245-2007的要求,虹吸厂家需提供雨水斗的专利证书或授权使用证书。
(2)雨水斗与预留洞尺寸对照表。
1.4主要材料要求。
二、管道施工技术要求1、管道安装基本程序通常按照屋面雨水斗――支管――水平管――立管---出户管的顺序进行施工。
(在实际安装过程中,有可能根据具体的施工条件做出适度的调整),能够预制的尽量预制,以加快施工速度。
按照设计的管段长度和配件类型逐段进行安装连接,用支吊架及时把管道固定牢固,并按照规要求安装固定管卡。
对于施工完的管道系统及时检查施工质量,及时调整偏差项目,水平管道的水平度和立管的垂直度应该调整至符合设计要求。
(1)熟悉施工图纸和施工现场,与土建和监理单位做好协商与沟通工作。
(2)按图纸设计的要求,密切配合施工总进度要求,理顺施工程序和系统要求。
虹吸排水招标技术要求
一、技术要求
1、本工程采用虹吸式屋面雨水排水系统,投标方应在投标文件中描述其原理及计算依据,提供反映系统内各节点压力、流速、充满度等参数值的水力计算书。
2、屋面雨水设计重现期按P=10年,暴雨强度为q=0.0488L/s.m2,溢流系统按P=50年考虑。
各投标单位在甲方提供的招标图纸的基础上根据自有技术及现场勘察情况自行进行深化设计,并通过有资质单位认可。
如深化设计方案与招标图纸的基本要求不相符,如水量、天沟位置及尺寸要求、立管位置、排出管方向等,必须做为技术偏差详细列出,任何不按此要求的投标文件须承担因现场不具备可行性,投标单位的投标将被拒绝接受的风险。
中标后投标方在合同签约条款中的任何偏差都不得超越已被业主确认的条款。
3、提供完整的屋面虹吸雨水排水系统设计图,系统详细配置及说明书。
其中包括:雨水斗、屋面雨水排水方案、天沟技术与设计要求、雨水管道系统图(含管径、标高等)。
4、报价书中应说明屋面虹吸雨水排放系统采用材料的材质、施工工艺、品牌名称、规格型号、生产厂家、产品出厂合格证、性能测试报告、检测记录的样本等内容。
为本项目所提供的虹吸雨水斗、管道及管件、固定支吊架等必须与投标方在投标文件中说明的产地、品牌相符。
5、投标时提供一套虹吸雨水斗、管道及管件、固定支吊架样品封
样,业主在投标前及中标后有权考证。
6、施工组织设计方案详尽,有详细的施工计划和充分的工期保障措施。
提供本工程项目经理有关资料及现场施工人员名单,派驻本工程的项目经理及安全员、质检员、及焊接等关键岗位必须持证上岗。
7、投招标人根据需要可对投标方已安装使用的屋面虹吸式雨水排放系统的运行状况、售后服务等进行综合考察。
8、投标文件中所涉及的设计方案须满足《建筑给水排水设计规范》GB50015-2003关于虹吸屋面雨水排水系统的要求,须经设计院审查确认。
9、投标文件中所涉及的材料性能须满足《建筑排水用HDPE管材及管件》CJ/T250-2007关于HDPE管及配件等主材的要求,同时并提供投标单位虹吸雨水斗、HDPE管材及管件等主材的相关生产标准。
10、投标文件中所涉及的系统设置、安装、验收等专项技术须满足《虹吸式屋面雨水排水系统技术规程》CECS183:2005关于虹吸屋面雨水排水系统的要求。
11、由于本工程所处东北寒冷地区,对于连接雨水斗的室内管道部分,必须有详细的防结露措施。
12、安装中及完成后必须对系统进行调试和测试,并提供完整的测试报告。
测试时所有管道及接口不应出现泄漏,如发生泄漏,必须负责修复并重新测试,直至泄漏杜绝,符合本系统的技术要求。
二、系统主材技术要求
1、虹吸雨水斗:雨水斗带防护罩和隔气装置,斗体采用全金属不锈钢材料制造,并提供有关部门对虹吸雨水斗的排量、斗前水深、局部阻
力系数等关键性能指标的检测报告。
2、管道及管件:管道采用HDPE管材,等级为PE80材质,HDPE管材纵向回缩率小于1%,且必须按《虹吸式屋面雨水排水系统技术规程》CECS183:2005的要求使用锚固管件以有效控制管材的伸缩对系统稳定性能的影响,管材需能承受0.08Mpa负压(需提供检测报告),以保证系统在工作状态下,管道内所产生的负压不破坏管材性能而影响排水功能。
3、管材及管件外壁应标注品牌名称、产品型号、尺寸等,招标人不接受现场制作及二次加工成型的管件,HDPE管材及管件必须为同一品牌,以保证系统连接的可靠性。
连接方式为热熔,在横管与立管的连接处采用电熔方式。
管材及管件必须符合《建筑排水用HDPE管材及管件》CJ/T250-2007各项标准的规定,且经过省级以上质量部门的检测并提供检测报告。
4、系统的悬吊管必须采用钢导管进行固定,其锚固管卡和导向管卡必须为专业配套管卡,不得手工制作。
钢导管、配套管卡等固定件要求采用表面镀锌等方式进行耐腐蚀处理,如采用方型钢导管其导管内部也需行进镀锌处理。
固定支架位置、吊架间距、固定方式应符合《虹吸式屋面雨水排水系统技术规程》CECS183:2005技术及规范要求;整个系统要求安全可靠。
三、推荐品牌:
泰宁、南京慧通、深圳卓宝。
