光伏电站组件支架基础灌注桩施工技术和质量控制

山地光伏灌注桩基础施工质量控制措施导读：本文针对山地光伏工程中灌注桩基础施工中出现的桩位偏移、桩基沉降、桩身质量等质量问题孙爱平中国葛洲坝集团电力有限责任公司湖北宜昌443002摘要：本文针对山地光伏工程中灌注桩基础施工中出现的桩位偏移、桩基沉降、桩身质量等质量问题，进行成因分析，并提出实际可行的质量控制措施，旨在促进山地光伏灌注桩基础施工质量提升。

关键词：山地；灌注桩；桩基；质量钻孔灌注桩以其适应范围广、单桩承载力高、施工噪音低、振动小及单价低等优点，在各类建筑工程中得到广泛应用，在山地光伏支架基础选型中应用较多。

光伏灌注桩基础施工的主要施工工艺流程：a.测量放样--b.钻孔--c.清孔--d.埋设PVC模板--e.钢筋笼制作、安放--f.灌注混凝土。

由于光伏电站灌注桩基础施工工期紧，任务量大，加上山地地形复杂等因素影响，施工质量控制不严易导致施工质量通病，造成桩基沉降、病桩或断桩等问题，进而危害光伏电站的安全。

为此，在施工组织过程中必须建立全面的质量管理体系，明确施工质量标准，建立健全施工管理和质量检查制度，注重施工过程的质量监督和管理，以保证灌注桩施工质量。

针对施工现场成孔、成桩过程中出现的质量问题，要进行成因分析，并制订预防治理措施。

只有不断地完善和提高光伏灌注桩基础施工工艺和水平，减少质量病害，才能快速、高效地完成基础任务。

因此，山地光伏灌注桩基础施工应在环节进行质量控制：1.桩位偏移受山地复杂的地形等影响，光伏灌注桩基础测量放样、钻孔、支模和浇筑等过程中桩位偏移超过规定值，影响支架和光伏组件的安装。

根据对光伏灌注桩基础施工过程的分析，出现桩位偏移的主要原因有四点：①桩位放样出现错误；②钻孔过程中钻杆移位，原因有钻孔前没有严格对中、钻机发生位移、地质软硬不均匀；③钢筋笼定位出现偏位，原因有控制钢筋笼的垫块设置不当导致偏位、钢筋笼就位后没有进行对中复核造成偏位、混凝土灌注过快或导管挂住钢筋笼导致钢筋笼局部偏移产生偏位；④PVC圆模板埋设出现偏位。

光伏板支架灌注桩基础施工工艺1. 概述光伏板支架灌注桩基础施工工艺是在光伏项目中用于支撑光伏板支架的基础结构。

本文档将介绍该工艺的施工流程和注意事项。

2. 工艺流程以下为光伏板支架灌注桩基础施工的一般流程：1. 确定基础布局：根据设计图纸确定光伏板支架的布局，并标记出桩位点。

2. 检测地基条件：对光伏板支架基础施工区域的地质和地基条件进行勘测和测试，确保其承载能力符合要求。

3. 桩位施工准备：清理施工区域，确保桩位点周围没有障碍物，做好安全防护措施。

4. 钻孔：使用钻孔设备在桩位点进行钻孔，根据设计要求确定钻孔深度和直径。

5. 灌注桩混凝土：将混凝土通过泵送设备注入钻孔中，使其充实桩孔，同时使用振动器适当振捣混凝土。

6. 定位测量：在桩混凝土灌注完成后，对灌注桩位置进行精确定位测量，确保桩位偏移在允许范围内。

7. 桩顶处理：对灌注桩顶面进行抹平处理，使其与支架底座对齐。

8. 施工记录：记录施工过程中的关键数据，如桩混凝土浇筑量、浇注时间等，用于质量控制和后期审查。

3. 注意事项在光伏板支架灌注桩基础施工过程中，需要特别注意以下事项：- 施工安全：施工过程中必须严格遵守安全操作规程，做好安全防护工作，确保施工人员的安全。

- 混凝土配合比：根据设计要求，严格控制混凝土的配合比，确保桩的强度达到设计要求。

- 混凝土浇筑：在浇筑混凝土时，应均匀地注入桩孔中，避免出现空洞和裂缝。

- 垂直度控制：对于支架灌注桩的垂直度要求高，施工过程中需严格控制桩的垂直度，确保支架安装的稳定性。

- 桩位偏移检测：在灌注完成后，通过精确定位测量，检测桩位是否偏移，如有偏移需要及时纠正。

4. 结论光伏板支架灌注桩基础施工工艺是光伏项目中至关重要的一环，有效的施工流程和严格的质量控制将为项目的稳定运行提供保障。

施工人员应严格按照本文档所述的流程和注意事项进行操作，确保工艺施工质量和安全。

浅谈山地光伏灌注桩基础施工质量控制摘要：山地光伏项目因受地理环境等方面的影响，地块分散，施工难度大，管理难度大，容易出现施工质量偏差，本文作者根据山地光伏项目实际工作经验及参考有关文献标准，从山地光伏灌注桩基础施工中打孔与浇筑两个重要工序方面总结归纳施工质量方面存在的问题，并提出具体的质量控制措施，希望对从事山地光伏项目工程建设的相关工作人员有一定的借鉴意义。

关键词：山地光伏；灌注桩；工序；质量控制随着世界气候的变化，各国政府已认识到原有的化石燃料能源发电已不能作为国家能源的主要发展方向，并不断降低此类能源消耗的占有比例。

国际及我国能源政策的转变，光伏发电作为一种清洁能源越来越受到国家和地方政府的重视，国家部门及地方政府近几年出台了一系列政策，支持和帮助光伏发电的建设和发展。

近几年，光伏项目发展迅猛，发电量占比不断提高，各发电企业都在大力发展光伏发电项目，一些非发电企业也不断涌入了光伏项目，抢占光伏项目市场，土地资源越来越紧张，山地作为一个以前不被重视的区域，被人们重新考虑进来。

但是山地光伏受地理环境的影响，由于位置偏僻、地块分散、起伏不平、坡度较大等诸多因素，如不严格控制施工工序，容易出现光伏区域灌注桩基础施工质量问题，从而影响下一步工序以及光伏项目的整体使用寿命。

山地光伏项目光伏区域灌注桩基础施工的一般工序为测量放点→打孔→清孔→安装预埋件→浇筑混凝土→养护。

下面本文将着重从光伏区灌注桩基础施工工序中的打孔与浇筑两个方面全面论述山地光伏灌注桩基础容易出现的质量问题及采取的控制措施。

1打孔质量问题及控制措施山地光伏项目地形较差，坡度较大，且受水土保持验收方面的压力以及临时租用地国家有关规定要求，施工时必须保留光伏区土地原有的地形地貌，施工单位不能对光伏地块的土地进行过大的扰动，除了施工临时道路旁及地形较为平缓的光伏区域可以采用机械打孔外，其余大部分区域不得不采用人工打孔，本文主要从人工打孔方面来论述打孔质量方面易出现的问题。

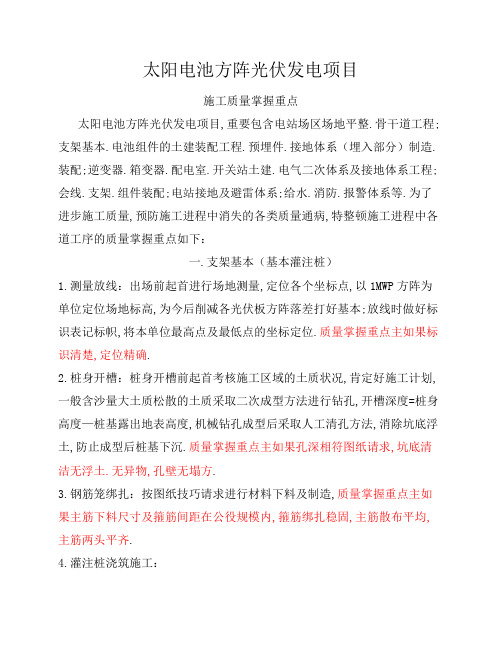

太阳电池方阵光伏发电项目施工质量掌握重点太阳电池方阵光伏发电项目,重要包含电站场区场地平整.骨干道工程;支架基本.电池组件的土建装配工程.预埋件.接地体系（埋入部分）制造.装配;逆变器.箱变器.配电室.开关站土建.电气二次体系及接地体系工程;会线.支架.组件装配;电站接地及避雷体系;给水.消防.报警体系等.为了进步施工质量,预防施工进程中消失的各类质量通病,特整顿施工进程中各道工序的质量掌握重点如下：一.支架基本（基本灌注桩）1.测量放线：出场前起首进行场地测量,定位各个坐标点,以1MWP方阵为单位定位场地标高,为今后削减各光伏板方阵落差打好基本;放线时做好标识表记标帜,将本单位最高点及最低点的坐标定位.质量掌握重点主如果标识清楚,定位精确.2.桩身开槽：桩身开槽前起首考核施工区域的土质状况,肯定好施工计划,一般含沙量大土质松散的土质采取二次成型方法进行钻孔,开槽深度=桩身高度—桩基露出地表高度,机械钻孔成型后采取人工清孔方法,消除坑底浮土,防止成型后桩基下沉.质量掌握重点主如果孔深相符图纸请求,坑底清洁无浮土.无异物,孔壁无塌方.3.钢筋笼绑扎：按图纸技巧请求进行材料下料及制造,质量掌握重点主如果主筋下料尺寸及箍筋间距在公役规模内,箍筋绑扎稳固,主筋散布平均,主筋两头平齐.4.灌注桩浇筑施工：4.1.在混凝土浇筑前应先辈行基槽验收,轴线.基坑尺寸.基底标高,钢筋笼质量及定位基准线应相符设计请求,及格后方可施工.质量掌握重点主如果混凝土强度达到图纸请求,混凝土坍落度相符技巧请求,孔深相符图纸请求,孔深公役±10mm,钢筋笼在运输进程中无变形,基坑验槽后应立刻浇筑垫层混凝土.4.2.一般设置两个定位基准线,一个为程度定位基准线,一个为立面垂直定位基准线,程度定位基准线包管方阵内基本上平面在统一个程度面上,垂直定位基准线包管方阵内基本桩在一条直线上,如许就包管了基本灌注桩的程度高度和桩身间距在请求的误差规模内.相邻两个方阵落差不克不及过大,落差要斟酌日光的最小照耀倾角.质量掌握重点主如果定位线尺寸精确,方阵内定位线尺寸公役±1mm,相邻两个方阵之间最大落差小于80mm.4.3.钢筋笼起首放置在孔底,浇筑混凝土,当混凝土与地面平齐时停滞浇筑,将钢筋笼按图纸请求的呵护层提起必定高度落后行振捣.质量掌握重点主如果包管钢筋笼高低均有混凝土呵护层,混凝土振捣优越. 4.4.放置模具,按两个定位基准线来调剂模具的地位,调剂好后浇筑混凝土并振捣.包管模具与地面垂直无竖直现象,模具上面在本方阵均在一个程度面上,高度尺寸公役±3mm,桩身间距横向及纵向尺寸公役均为±3mm,混凝土振捣优越.4.5.放入预埋螺栓,调剂好螺栓间距及螺栓外露高度,调剂好后桩身上概况抹平.质量掌握重点主如果螺栓间距,一个灌注桩上的两个螺栓间距尺寸公役±2mm,灌注桩间螺栓间距尺寸公役±3mm,对角线尺寸公役±5mm,螺栓外露高度尺寸公役±5mm,螺栓垂直无竖直现象,预埋件应进行防腐防锈处理.4.6.混凝土浇筑及养护：浇筑成型24小时后拆模,进行混凝土养护,外表套好塑料袋,地表培土.质量掌握重点主如果包管防护密封,混凝土无外露,在统一支架基本混凝土浇筑时,混凝土浇筑间歇时光不宜超出2小时;超出2小时,则应按照施工缝处理;顶部预埋件与钢支架衔接前,基本混凝土养护应达到100％强度.4.7.⑴支架基本的轴线及标高误差应相符表 4.7-1的划定：表4.7-1 支架基本的轴线及标高误差表4.7-2 支架基本尺寸及垂直度许可误差⑶支架基本预埋螺栓误差应相符表4.7-3的划定：表4.7-3 支架基本预埋螺栓误差二1.固定式支架装配：1.1.支架立柱：支架的前后立柱经由过程地脚板及预埋螺栓装配在基本上,装配进程中保持与程度面垂直放置,当发明方阵基本不服齐时,可经由过程垫铁找平.立柱装配基准线为两个,前后立柱各一个.掌握重点主如果立柱的垂直度及程度度,垂直度公役±1度,程度度公役±2mm.1.2.支架主梁：主梁经由过程螺栓固定在前后立柱上,与程度面成37度角,主梁装配是支架装配的症结工序,装配不规范将会加大今后工序的施工难度,也轻易造成太阳能电池组件破损.主梁装配基准线为两个,接近前后立柱地位在上平面前后各一个,装配时可以经由过程立柱上螺栓长孔高低调剂地位.掌握重点主如果方阵内各主梁上平面平齐,掌握公役±2mm.1.3.横梁和次梁：横梁和次梁装配在主梁上,其上平面有与压接光伏板的压块衔接,重要感化是进步支架强度和装配光伏组件用.一般中央横梁也充当走线桥架用,此时其衔接螺栓的装配偏向有明白请求,螺栓偏向要装配精确.掌握重点主如果横梁及次梁程度度及平行度,程度度公役±1度,平行度为材料两头间距公役±3mm,螺栓偏向装配精确.1.4.支架的紧固度：应相符设计图纸请求及《钢构造工程施工质量验收规范》GB 50205中相干章节的请求.1.5.螺栓的衔接和紧固应按照厂家解释和设计图纸上请求的数量温柔序穿放.不该强行敲打,不该气割扩孔.2.跟踪式支架的装配应相符下列划定：（1）跟踪式支架与基本之间应固定稳固.靠得住.（2）跟踪式支架装配的许可误差应相符设计或技巧协定文件的划定（3）跟踪式支架电机的装配应稳固.靠得住.传动部分应动作灵巧,且不该在迁移转变进程中影响其他部件.（4）聚光式跟踪体系的聚光镜宜在支架紧固完成后再装配,且应做好防护措施.（5）施工中的症结工序应做好检讨.签证记载.（6）支架的焊接工艺应知足设计请求,焊接部位应做防腐处理.（7）支架的接地应相符设计请求,且与地网衔接靠得住,导通优越.3.支架的焊接工艺应知足设计请求,焊接部位应做防腐处理.4.支架的接地应相符设计请求,且与地网衔接靠得住,导通优越.三.组件装配1.压块装配：压块经由过程螺栓固定在横梁和次梁上,压块装配地位不合理或不规范轻易造成光伏组件的破损,也轻易造成光伏组件固定不稳固.掌握重点主如果与光伏组件装配慎密无裂缝,螺栓衔接紧固.2.组件装配：光伏板经由过程压块衔接在支架上,装配时基准线为高低边沿各一个,装配时请求上平面平整,下衔接面不许可有异物,装配施工时不许可踩踏.掌握重点主如果上平面平齐,压块与光伏板合营慎密无裂缝,光伏板上概况无划伤.四.组件串接1.光伏板之间组串：根源光伏板的电压等级不合,一般每20或22片为一个组串,组串时请求接头清洁无异物,接头插接稳固无虚接现象.在与汇流箱衔接前请求中央一对接头开路,以免产生不测变乱.掌握重点主如果接头插接稳固无虚接,衔接线在线槽内敷设平整.2.汇流箱组串：装配时请求汇流箱内主开关处于断路状况,汇流箱进线标识清楚,馈线敷设平整,馈线衔接点慎密.掌握重点主如果线号标识清楚,衔接紧固,馈线敷设整洁.五.汇流箱装配1、汇流箱经由过程支架装配在后立柱上,进.出线经由过程埋地穿线管从汇流箱下口接入.掌握重点主如果汇流箱装配高度一致,进出线管整洁.垂直.2、装配地位应相符设计请求.支架和固定螺栓应为镀锌件.3、地面吊挂式汇流箱装配的垂直度许可误差应小于1.5mm.4、汇流箱的接地应稳固.靠得住.接地线的截面应相符设计请求.5、汇流箱进线端及出线端与汇流箱接地端绝缘电阻不小于2MΩ（DC1000V）.6、汇流箱组串电缆接引前必须确认组串处于断路状况.六.装备装配1、光伏发电重要装备有逆变器.箱变器.主变压器.SVG无功抵偿器.GIS开关装备.高下压开关柜.通信柜.掌握重点主如果装备基本相符图纸请求,装备型号.规格应精确无误;外不雅检讨无缺无损;材料齐备,装配规范.2、电气二次体系：2.1.二次体系盘柜不宜与基本型钢焊逝世.如继电呵护盘.主动装配盘.远动通信盘等.2.2.二次体系元器件装配除应相符《电气装配装配程工程盘.柜及二次回路接线施工及验收规范》GB 50171的相干划定外,还应相符制造厂的专门划定.2.3.调剂通信装备.分解主动化及远动装备应由专业技巧人员或厂家现场办事人员进行装配或指点装配.2.4.二次回路接线应相符《电气装配装配程工程盘.柜及二次回路接线施工及验收规范》GB 50171的相干划定.3、其它装备：3.1.光伏电站其它电气装备的装配应相符现行国度有关电气装配装配工程施工及验收规范的请求.3.2.光伏电站其它电气装备的装配应相符设计文件和临盆厂家解释书及订货技巧前提的有关请求.3.3.安防监控装备的装配应相符《安然防备工程技巧规范》GB 50348的相干划定.3.4.情形监测仪的装配应相符设计和临盆厂家解释书的请求.七.电缆敷设1.电缆线路的施工应相符《电气装配装配工程电缆线路施工及验收规范》GB 50168的相干划定;安防分解布线体系的线缆敷设应相符《建筑与建筑群分解布线体系工程设计规范》GB/T 50311的相干划定.2.通信电缆及光缆的敷设应相符《光缆.第3-12部分:室外电缆.衡宇布线用管道和直埋通信光缆的具体规范》IEC 60794-3-12-20053.架空线路的施工应相符《电气装配装配工程 35kV及以下架空电力线路施工及验收规范》GB 50173和《110～500kV架空送电线路施工及验收规范》GB 50233的有关划定.4.线路及电缆的施工还应相符设计文件中的相干请求.5.电缆：按设计请求一般设计为直埋情势,所以电缆多为铠装电缆,掌握重点主如果电缆规格是否相符设计请求,出厂检测材料及及格证是否齐备,外表无破损.6.电缆沟：因为各地区气温不合,请求电缆沟深度各地区有所差别,一般在1.5米至1.8米之间,掌握重点主如果电缆沟深度相符图纸请求,电缆沟开槽平直,沟底无异物.7.电缆敷设：电缆直埋敷设按相干的施工规范施工,放线时严禁在坚硬地面上拖沓,放入电缆沟时请求顺直,不许可有U型或S型曲折现象.电缆过路时要穿呵护管后再施工.施工时重要掌握重点是按规范施工,过路是否穿管,外表无破损,多条电缆之间无搭接.间距相符请求（一般请求最小间距100mm）.八.防雷接地1.光伏电站防雷与接地体系装配应相符《电气装配装配工程接地装配施工及验收规范》GB 50169的相干划定,和设计文件的请求.2.地面光伏体系的金属支架应与主接地网靠得住衔接.3.屋顶光伏体系的金属支架应与建筑物接地体系靠得住衔接.4.接地沟：施工装备重要为小型发掘机,施工时重要掌握重点为接地沟深度和宽度达到设计要乞降施工请求,沟底无浮土.5.接地扁铁施工：接地扁铁为外表热镀锌情势,施工不规范轻易造成锌面磨损或脱落,所以不许可拖沓及硬物锤击.掌握重点主如果扁铁概况无毁伤,扁铁焊接时焊高及搭接长度相符图纸请求,焊接部位防腐处理相符技巧请求.6.接地极：为包管防雷接地靠得住性,在接地网内增设接地极,接地极长度一般在2.5米至2.8米之间,因为长度较大,造成施工比较艰苦,施工方法为人工和机械施工两种方法.掌握重点主如果接地极长度及埋深是否相符图纸请求,施工进程中材料无显著曲折.变形.7.接地电阻：图纸请求光伏厂区防雷接地接地电阻一般为4欧姆,主控楼及开关站接地电阻一般为1欧姆.掌握重点主如果检测单位及人员天资,检测方法相符规范请求,检测数值是否相符技巧请求.九.装备和体系调试1.光伏组串调试前具备以下前提：（1）光伏组件调试前所有组件应按照设计文件数量和型号组串并接引完毕.（2）汇流箱内防反二极管极性应精确.（3）汇流箱内各回路电缆接引完毕,且标示清楚.精确.（4）调试人员应具备响应电工资历或上岗证并配备响应劳动呵护用品.（5）确保各回路熔断器在断开地位.（6）汇流箱及内部防雷模块接地应稳固.靠得住,且导通优越.（7）监控回路应具备调试前提.（8）辐照度宜大于700W/㎡的前提下测试,最低不该低于400W/㎡.1.2.光伏组串调试检测应相符下列划定：（1）汇流箱内测试光伏组串的极性应精确.（2）统一时光测试的雷同组串之间的电压误差不该大于5V.（3）组串电缆温度应无超凡温的平常情形,确保电缆无短路和破损.（4）直接测试组串短路电流时,应由专业持证上岗人员操纵并采纳响应的呵护措施防止拉弧.（5）在并网发电情形下,应用钳形万用表对组串电流进行检测.雷同组串间电流应无平常摇动或差别.（6）逆变器投入运行前,宜将逆变单元内所有汇流箱均测试完成并投入.（7）光伏组串测试完成后,应按照本规范附录B的格局填写记载.1.3.逆变器在投入运行后,汇流箱内光伏组串的投.退次序应相符下列划定：（1）汇流箱的总开关具备断弧功效时,其投.退应按下列步调履行.①先投入光伏组串小开关或熔断器,后投入汇流箱总开关.②先退出汇流箱总开关,撤退退却出光伏组串小开关或熔断器.（2）汇流箱总输出采取熔断器,分支回路光伏组串的开关具备断弧功效时,其投.退应按下列步调履行.①先投入汇流箱总输出熔断器,后投入光伏组串小开关.②先退出箱内所有光伏组串小开关,撤退退却出汇流箱总输出熔断器.（3）汇流箱总输出和分支回路光伏组串均采取熔断器时,则投.退熔断器前,均应将逆变器解列.1.4.汇流箱的监控功效应相符下列请求：（1）监控体系的通信地址应精确,通信优越并具有抗干扰才能.（2）监控体系应及时精确的反应汇流箱内各光伏组串电流的变更情形. 2.跟踪体系调试前,应具备下列前提：（1）跟踪体系应与基本固定稳固,靠得住;接地优越.（2）与迁移转变部位衔接的电缆应固定稳固并有恰当预留长度.（3）迁移转变规模内不该有障碍物.2.1在手动模式下经由过程人机界面等方法对跟踪体系发出指令,跟踪体系应相符下列请求：（1）跟踪体系动作偏向应精确;传动装配.转念头构应灵巧靠得住,无卡滞现象.（2）跟踪体系跟踪的最大角度应知足技巧请求.（3）极限地位呵护应动作靠得住.2.2在主动模式调试前,应具备下列前提：（1）手动模式下应调试完成.（2）对采取主动掌握方法的跟踪体系,还应确认初始前提的精确性.2.3跟踪体系在主动模式下,应相符下列请求：（1）跟踪体系的跟踪精度应相符产品的技巧请求.（2）风速超出正常工作规模时,跟踪体系应敏捷做出避风动作;风速削弱至正常工作许可规模时,跟踪体系应在设准时光内恢复到精确跟踪地位.（3）跟踪体系在夜间应可以或许主动返回到程度地位或休眠状况,并封闭动力电源.（4）采取间歇式跟踪的跟踪体系,电机运行方法应相符技巧文件的请求.（5）采取主动掌握方法的跟踪体系在弱光前提下应能正常跟踪,不该受光线干扰产生错误动作.2.4跟踪体系的监控功效调试应相符下列请求：（1）监控体系的通信地址应精确,通信优越并具有抗干扰才能.（2）监控体系应及时精确的反应跟踪体系的运行状况.数据和各类故障信息.（3）具备远控功效的跟踪体系,应及时响应远方操纵,动作精确靠得住.3.逆变器调试前,应具备下列前提：（1）逆变器掌握电源应具备投入前提.（2）逆变器直流侧电缆应接线稳固且极性精确.绝缘优越.（3）逆变器交换侧电缆应接线稳固且相序精确.绝缘优越.（4）方阵接线精确,具备给逆变器供给直流电源的前提.3.1逆变器调试前,应对其做下列检讨：（1）逆变器接地应相符请求.（2）逆变器内部元器件应无缺,无受潮.放电陈迹.（3）逆变器内部所有电缆衔接螺栓.插件.端子应衔接稳固,无松动.（4）如逆变器本体配有手动分合闸装配,其操纵应灵巧靠得住.接触优越,开关地位指导精确.（5）逆变器暂时标识应清楚精确.（6）逆变器内部应无杂物,并经由清灰处理.3.2逆变器调试应相符下列划定：（1）逆变器的调试工作宜由临盆厂家合营进行.（2）逆变器掌握回路带电时,应对其做如下检讨：①工作状况指导灯.人机界面屏幕显示应正常.②人机界面上各参数设置应精确.③散热装配工作应正常.（3）逆变器直流侧带电而交换侧不带电时,应进行如下工作：①测量直流侧电压值和人机界面显示值之间误差应在许可规模内.②检讨人机界面显示直流侧对地阻抗值应相符请求.（4）逆变器直流侧带电.交换侧带电,具备并网前提时,应进行如下工作：①测量交换侧电压值和人机界面显示值之间误差应在许可规模内;交换侧电压及频率应在逆变器额定规模内,且相序精确.②具有门限位闭锁功效的逆变器,逆变器盘门在开启状况下,不该作出并网动作.（5）逆变器并网后,鄙人列测试情形下,逆变器应跳闸解列：①具有门限位闭锁功效的逆变器,开启逆变器盘门.②逆变器网侧掉电.③逆变器直流侧对地阻抗高于呵护设定值.④逆变器直流输入电压高于或低于逆变器设定的门槛值.⑤逆变器直流输入过电流.⑥逆变器线路侧电压偏出额定电压许可规模.⑦逆变器线路频率超出额定频率许可规模.⑧逆变器交换侧电流不服衡超出设定规模.（6）逆变器的运行效力.防孤岛呵护及输出的电能质量等测试工作,应由有天资的单位进行检测.3.3逆变器调试时,还应留意以下几点：（1）逆变器运行后,需打开盘门进行检测时,必须确认无电压残留后才许可功课.（2）逆变器在运行状况下,严禁断开无断弧才能的汇流箱总开关或熔断器.（3）如需接触逆变器带电部位,必须割断直流侧和交换侧电源.掌握电源.（4）严禁施工人员单独对逆变器进行测试工作.3.4施工人员应按照本规范附录C的格局填写施工记载.3.5逆变器的监控功效调试应相符下列请求：（1）监控体系的通信地址应精确,通信优越并具有抗干扰才能.（2）监控体系应及时精确的反应逆变器的运行状况.数据和各类故障信息.（3）具备远方启.停及调剂有功输出功效的逆变器,应及时响应远方操纵,动作精确靠得住.4.其它电气装备调试：4.1.电气装备的交代实验应相符《电气装配装配工程电气装备交代实验尺度》GB 50150的相干划定.4.2.安防监控体系的调试应相符《安然防备工程技巧规范》GB 50348 和《视频安防监控体系技巧请求》GA/T 367 的相干划定.4.3.情形监测仪的调试应相符产品技巧文件的请求,监控仪器的功效应正常,测量误差应知足不雅测请求.5.二次体系调试：5.1二次体系的调试工作应由调试单位.临盆厂家进行,施工单位合营.5.2.二次体系的调试内容重要应包含：盘算机监控体系.继电呵护体系.远动通信体系.电能量信息治理体系.不间断电源体系.二次安防体系等.5.3.盘算机监控体系调试应相符下列划定：（1）盘算机监控体系装备的数量.型号.额定参数应相符设计请求,接地应靠得住.（2）调试时可按照《水力发电厂盘算机监控体系设计划定》DL/T 5065相干章节履行.（3）遥信.遥测.遥控.遥调功效应精确.靠得住.（4）盘算机监控体系防误操纵功效应精确.靠得住.（5）盘算机监控体系定值调阅.修正和定值组切换功效应精确.（6）盘算机监控体系主备切换功效应知足技巧请求.5.4.继电呵护体系调试应相符下列划定：（1）调试时可按照《继电呵护和电网安然主动装配磨练规程》DL/T 995相干划定履行（2）继电呵护装配单体调试时,应检讨开入.开出.采样等元件功效精确,且校订定值应精确;开关在合闸状况下模仿呵护动作,开关应跳闸,且呵护动作应精确.靠得住,动作时光应相符请求.（3）继电呵护整组调试时,应检讨现实继电呵护动作逻辑与预设继电呵护逻辑计谋一致.（4）站控层继电呵护信息治理体系的站内通信.交互等功效实现应精确;站控层继电呵护信息治理体系与远方主站通信.交互等功效实现应精确.（5）调试记载应齐备.精确.5.5.远动通信体系调试应相符下列划定：（1）远动通信装配电源应稳固.靠得住.（2）站内远动装配至调剂方远动装配的旌旗灯号通道应调试完毕,且稳固.靠得住.（3）调剂方遥信.遥测.遥控.遥调功效应精确.靠得住,且应知足当地接入电网部分的特别请求.（4）远动体系主备切换功效应知足技巧请求.应相符下列划定：（1）电能量收集体系的设置装备摆设应知足当地电网部分的划定.（2）光伏电站关隘计量的主.副表,其规格.型号及精确度应雷同;且应经由过程当地电力计量检测部分的校验,并出具陈述.（3）光伏电站关隘表的CT.PT应经由过程当地电力计量检测部分的校验,并出具陈述.（4）光伏电站投入运行前,电度表应由当地电力计量部分施加封条.封印.（5）光伏电站的电量信息应能及时.精确的反响到当地电力计量中间. 5.7不间断电源体系调试应相符下列划定：（1）不间断电源的主电源.旁路电源及直流电源间的切换功效应精确.靠得住.且平常告警功效应精确（2）盘算机监控体系应及时.精确的反响不间断电源的运行数据和状况.5.8二次体系安然防护调试应相符下列划定：（1）二次体系安然防护应重要由站控层物理隔离装配和防火墙组成,应可以或许实现主动化体系收集安然防护功效.（2）二次体系安然防护相干装备运行功效与参数应相符请求.（3）二次体系安然防护运行情形应与预设安防计谋一致.。

光伏电站组件支架基础灌注桩施工技术和质量控制摘要：桩基是光伏电站组件支架基础极为重要的结构体系，灌注桩是桩基础中采用最多的桩基类型之一，它具有沙地成孔难、效率低、隐蔽性强、灌注桩定位精度控制难、质量难以保证等特点。

因此在施工的过程中一定要熟练掌握施工技术，以此确保工程的质量。

关键词：灌注桩；施工技术；质量控制1施工工艺、技术要点1.1施工准备1.1.1场地平整造孔设备进场前必须先对施工场地进行清理、平整，以便于设备进场就位及必要的测量、放线，该项工作一般在进场前均由业主方完成，即所谓的“三通一平”。

1.1.2桩位放线在工程开工前，首先根据设计图纸提供的坐标用全站仪放出每个组件支架基础的平面位置和高程控制点，将其向两侧引出50cm。

然后采用挂铅丝控制每个组件支架基础的纵横轴线，水准仪控制每个组件支架基础的高程。

1.1.3造孔设备就位根据施工现场的地质条件选用造孔设备，如果施工现场为荒漠沙地，可采用采用汽油机驱动螺旋钻，如施工现场地质结构较为坚硬，可选用大型机械造孔设备。

造孔设备就位后，必须保证造孔平台平稳，并对桩心进行复核，确保桩中心准确无误后，调整造孔设备使中心与桩中心一致，并对水平和垂直度进行复核。

1.2造孔1.2.1准备为了避免在沙地中造孔出现塌孔，在造孔前1小时对孔周围进行浸水，保证砂土湿润固结，以便增加成孔率。

1.2.2造孔造孔时将钻头的中心对准孔心，用垂球分别从不同的角度控制钻机的垂直度。

待钻机校正垂直后，开始造孔。

造孔过程中要严格控制其垂直度和深度，如发现孔斜或孔偏，及时进行校正，必要时进行扩孔。

如采用手扶式汽油机螺旋钻机造一个孔平均用时约为2min，如采用大型造孔设备，由于其就位相对较为困难，故造孔时间约为3min。

在地质条件允许的情况下，建议选用手扶式汽油机螺旋钻机，2人操作1台手扶式汽油机螺旋钻机造孔日完成200根以上，如此约15人每天可完成1MWp光伏电站组件基础造孔工作。

另外钻机造孔时对钻出的砂土应远离孔边，避免钻杆提出后周围砂土受震动影响塌入孔内，造成孔深不够。

山地光伏项目中微孔灌注桩施工质量控制措施摘要：我国地形地势西高东低，山区面积比较多，从规划来看，新能源开发利用是最关键的。

文章主要结合某光伏发电工程光伏灌注桩施工情况，通过对山地光伏灌注桩施工的技术及质量控制过程进行分析，使灌注桩达到技术指标最优，质量控制最简单，既保证灌注桩工程安全，又不至于产生其他额外成本支出，为类似的山地光伏灌注桩工程施工质量控制提供可借鉴的实际经验和技术参数。

关键词：山地光伏；灌注桩；质量；控制引言微孔灌注桩施工包含工序有测量放点、成孔清孔、混凝土浇筑振捣、成桩，工序环节较多，工艺虽不复杂，但是技术要求较高，工作量较大，并要求工期紧，在一个较短时间内快速完成大面积的桩基混凝土工程。

加之施工过程控制受自然因素、人为因素影响较大，稍有疏忽，难免出现质量通病，造成病桩或断桩等重大质量事故，危及桩基工程的质量。

为此，必须以系统工程的观点，推行全面质量管理，明确工序质量标准，建立严格的施工管理和工序质量检查制度，以工序过程控制，来保证成桩质量。

在完善施工工艺、提高操作技能的基础上，认真分析成孔、成桩全过程常见病害的产生原因，总结研究其预防治理措施，将施工质量病害的影响减至最低程度，高标准、高质量地完成桩基施工任务。

1工程地质光伏电站场址内地势总体西北部高、东南部低，总体呈起伏较小、开阔平缓的山地，低丘与洼地相间地形。

最高点位于场区西北部，高程3045m，最低点位于场地东南部，高程2775m，最大相对高差270m。

场地植被较少，以高山草甸为主，在一些沟谷地带有少量耕地和树林。

地貌类型为构造中山和中低山地貌。

根据野外勘探揭露情况，结合类似场地工程经验，对岩土层工程性能评述如下：覆盖层：第四系坡残积堆积物，黏性土、碎石土为主，硬塑状态为主，局部可塑状态，具有一定的承载能力，高~中等压缩性。

该层物理力学性质一般，但能满足太阳能矩阵天然地基持力层的要求。

基岩：全风化层岩体呈散体结构，具有一定的承载能力，中等~高压缩性；强风化层岩体呈碎裂结构，承载力较高，中等~低压缩性；中等风化层岩体完整性较好，承载力高，低压缩性。

光伏电站组件支架基础灌注桩施工技术和质量控制摘要：桩基是光伏电站组件支架基础中十分关键部分。

光伏电站最为常用的桩基类型就是灌注桩。

因此把握好灌注桩的施工技术和质量控制对于光伏电站的建设来说具有重要意义。

本文对灌注桩的关键施工技术以及质量控制措施进行分析和探讨。

关键词：光伏电站；组件支架；灌注桩；施工技术；质量控制引言灌注桩常用于光伏电站组件支架基础中。

但是灌注桩的精准定位较难，而且在沙地上造孔难度大，为了保障工程顺利进行，保证工程质量，必须要熟练把握灌注桩施工技术和质量控制要点。

一、施工技术要点及质量把控1.1 施工准备在进行光伏电站组件支架基础灌注桩施工前，首先需要平整场地。

在造孔设备进入场地之前，需要清理施工场地，这样能够让设备进场的时候及时就位。

同时也能够提高测量工作的准确度。

场地准备是施工前的必要工作，就是通常所说的“三通一平”。

除了平整场地之外，还要完成桩位放线的工作。

在施工之前，根据图纸上提供的坐标使用全站仪来放出组件支架基础的高程控制点和平面位置，并且在两侧引出五十厘米。

然后通过挂铅丝来控制每个支架基础的纵横轴线。

水准仪可以有效控制组件支架的基础高程。

对施工场地现场考察之后，选择合适的造孔设备。

如果施工场地所处的位置是荒漠沙地，选择造孔设备的时候就可以选择汽油机驱动螺旋钻。

如果施工现场场地的地质较为坚硬，选择造孔设备的时候就可以选择大型机械造孔设备。

1.2 造孔如果施工现场的场地属于沙地，为了防止造孔的过程中出现塌孔的问题，可以提前将孔周围浸水。

砂土处于湿润状态更加容易固结，这样能够提高成孔率。

在造孔的时候，将钻头的中心和孔心对准，并且使用垂球来控制钻机的垂直度。

控制的时候可以从多个角度调整。

造孔的时候要密切注意孔的垂直度和深度。

如果孔出现倾斜或者偏离的问题，要及时纠正。

为了更好地进行造孔工作，必要的时候可以扩孔。

施工的时候，如果使用大型造孔设备，就位会比较困难，平均造孔时间约为3分钟；如果使用手扶式汽油机螺旋钻机代替，造孔时间大约为2分钟。

萍乡矿业集团责任有限公司新建高坑分布式光伏发电项目施工质量监理控制重点编制：审核：萍乡矿业集团责任有限公司新建高坑分布式光伏发电项目监理部二◦一六年五月二十日分布式光伏发电项目，主要包括电站场区场地平整、主干道工程；支架基础、电池组件的土建安装工程、预埋件、接地系统（埋入部分）制作、安装；逆变器、箱变器、配电室、开关站土建、电气二次系统及接地系统工程；会线、支架、组件安装；电站接地及避雷系统；给水、消防、报警系统等。

为了提高施工质量，预防施工过程中出现的各类质量通病，特整理施工过程中各道工序的质量控制重点如下：一、支架基础（基础灌注桩）、测量放线：进场前首先进行场地测量，定位各个坐标点，以方阵为单位定位场地标高，为以后减少各光伏板方阵落差打好基础；放线时做好标记，将本单位最高点及最低点的坐标定位。

质量控制重点主要是标识清晰，定位准确。

、基础开槽：开槽前首先考察施工区域的土质状况，确定好施工方案。

质量控制重点主要是孔深符合图纸要求，坑底干净无浮土、无异物。

、钢筋绑扎：按图纸技术要求进行材料下料及制作，质量控制重点主要是主筋下料尺寸及箍筋间距在公差范围内，箍筋绑扎牢固，主筋分布均匀，主筋两端平齐。

、水泥土基础浇筑施工：、在混凝土浇筑前应先进行基槽验收，轴线、基坑尺寸、基底标高，钢筋质量及定位基准线应符合设计要求，合格后方可施工。

质量控制重点主要是混凝土强度达到图纸要求，混凝土坍落度符合技术要求，孔深符合图纸要求，孔深公差±，钢筋在运输过程中无变形，基坑验槽后应立即浇筑垫层混凝土。

、一般设置两个定位基准线，一个为水平定位基准线，一个为立面垂直定位基准线，水平定位基准线保证方阵内基础上平面在同一个水平面上，垂直定位基准线保证方阵内基础桩在一条直线上，这样就保证了基础灌注桩的水平高度和桩身间距在要求的误差范围内。

相邻两个方阵落差不能过大，落差要考虑日光的最小照射倾角。

质量控制重点主要是定位线尺寸准确，方阵内定位线尺寸公差±，相邻两个方阵之间最大落差小于。
