基础知识SMT基础知识SMT(Surface Mounted Technology)是目前电子组装行业最流行的技术和工艺。
SMT有什么特点:电子产品组装密度高，体积小，重量轻。
贴片元器件的体积和重量只有传统插件的1/10左右。
一般采用SMT 后，电子产品体积会缩小40%~60%，重量会减轻60%~80%。
可靠性高，抗振能力强。
焊点不良率低。
良好的高频特性。
减少了电磁和射频干扰。
易于实现自动化，提高生产效率。
成本降低30%-50%。
节省材料、能源、设备、人力、时间等。
为什么要用SMT:电子产品追求小型化。
过去用的打孔插件，并不能减少电子产品的功能，让电子产品更齐全。
所用的集成电路(IC)没有冲压元件，特别是大规模、高集成度的IC，不得不采用表面贴装元件，进行批量生产和自动化。
制造商应以低成本和高产量生产高质量的产品，以满足客户需求，并加强开发具有市场竞争力的电子元件。
随着集成电路(IC)的发展和半导体材料的多种应用，电子技术革命势在必行，追逐SMT工艺流程的国际潮流——双面组装工艺A:来料检验、PCB的A面丝印焊膏(点胶)、烘干(固化)、A面回流焊、清洗、翻板、PCB的B面丝印焊膏(点胶)、烘干和回流焊(B:来料检验、PCB的A面丝印焊膏(点胶)、烘烤(固化适用于PCB板A面回流焊和B面波峰焊。
在组装在PCB B侧的SMD 中，当只有SOT或SOIC(28)引脚在下方时，应采用这种工艺。
助焊剂产品的基本知识。
表面贴装用助焊剂的要求:残留在基板上的助焊剂残渣具有一定的化学活性，热稳定性好，润湿性好，能促进焊料的膨胀，对基板无腐蚀性，可清洗性好的氯含量在0.2%(W/W)以下。
二。
通量的作用。
焊接过程:预热/开始熔化焊料/形成焊料合金/形成焊点/固化焊料。
作用:辅助传热/去除氧化物/减少表面力/防止再氧化。
描述:溶剂蒸发/被加热，助焊剂覆盖基板和焊料。
表面，使传热均匀/释放活化剂与基板表面的离子氧化物反应，去除氧化膜/使熔融焊料的表面力变小，润湿良好/覆盖高温焊料表面，控制氧化提高焊点质量。
smt介绍教学课件一、教学内容本节课的教学内容选自《电子技术基础》第四章第三节，主题为SMT（Surface Mount Technology，表面贴装技术）介绍。
详细内容包括SMT的定义、分类、特点、应用及其在电子制造领域的优势。
二、教学目标1. 理解SMT的基本概念，掌握SMT的分类及特点。
2. 了解SMT在电子制造领域的应用，认识到其在现代电子产业中的重要性。
3. 学会分析SMT的优势，能够运用所学知识对电子产品的组装工艺进行初步评价。
三、教学难点与重点教学难点：SMT的分类、特点及其在电子制造领域的应用。
教学重点：SMT的基本概念、优势分析。
四、教具与学具准备1. 教具：PPT课件、SMT组装工艺视频、实物模型。
2. 学具：笔记本电脑、投影仪、白板、记号笔。
五、教学过程1. 导入：通过展示一组现代电子产品的图片，引导学生思考这些产品在组装过程中可能采用的技术。
2. 新课内容：1) SMT基本概念：介绍SMT的定义，让学生对SMT有初步了解。
2) SMT分类与特点：讲解SMT的分类、特点，结合实物模型进行展示。
3) SMT应用与优势：分析SMT在电子制造领域的应用，对比传统组装工艺，阐述SMT的优势。
3. 实践情景引入：播放SMT组装工艺视频，让学生直观地感受SMT在电子产品组装中的应用。
4. 例题讲解：以一款常见电子产品的组装为例，分析SMT在其中的应用，引导学生学会分析SMT的优势。
5. 随堂练习：发放练习题，让学生根据所学知识，分析练习题中电子产品组装工艺的特点。
六、板书设计1. SMT基本概念2. SMT分类与特点3. SMT应用与优势4. 例题解析七、作业设计1. 作业题目：1) 请简述SMT的定义、分类及特点。
2) 请分析一款你熟悉的电子产品，阐述其中SMT的应用及其优势。
2. 答案：1) 略。
2) 略。
八、课后反思及拓展延伸1. 反思：本节课通过讲解、实践、讨论等多种教学方式，使学生较好地掌握了SMT的基本概念、分类、特点和应用。

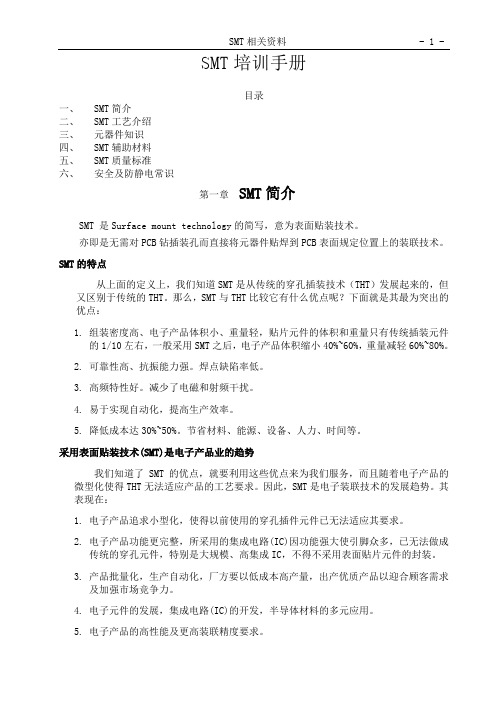

SMT培训手册目录一、SMT简介二、SMT工艺介绍三、元器件知识四、SMT辅助材料五、SMT质量标准六、安全及防静电常识第一章SMT简介SMT 是Surface mount technology的简写，意为表面贴装技术。
亦即是无需对PCB钻插装孔而直接将元器件贴焊到PCB表面规定位置上的装联技术。
SMT的特点从上面的定义上，我们知道SMT是从传统的穿孔插装技术（THT）发展起来的，但又区别于传统的THT。
那么，SMT与THT比较它有什么优点呢？下面就是其最为突出的优点：1.组装密度高、电子产品体积小、重量轻，贴片元件的体积和重量只有传统插装元件的1/10左右，一般采用SMT之后，电子产品体积缩小40%~60%，重量减轻60%~80%。
2.可靠性高、抗振能力强。
焊点缺陷率低。
3.高频特性好。
减少了电磁和射频干扰。
4.易于实现自动化，提高生产效率。
5.降低成本达30%~50%。
节省材料、能源、设备、人力、时间等。
采用表面贴装技术(SMT)是电子产品业的趋势我们知道了SMT的优点，就要利用这些优点来为我们服务，而且随着电子产品的微型化使得THT无法适应产品的工艺要求。
因此，SMT是电子装联技术的发展趋势。
其表现在：1.电子产品追求小型化，使得以前使用的穿孔插件元件已无法适应其要求。
2.电子产品功能更完整，所采用的集成电路(IC)因功能强大使引脚众多，已无法做成传统的穿孔元件，特别是大规模、高集成IC，不得不采用表面贴片元件的封装。
3.产品批量化，生产自动化，厂方要以低成本高产量，出产优质产品以迎合顾客需求及加强市场竞争力。
4.电子元件的发展，集成电路(IC)的开发，半导体材料的多元应用。
5.电子产品的高性能及更高装联精度要求。
6.电子科技革命势在必行，追逐国际潮流。
SMT有关的技术组成SMT从70年代发展起来，到90年代广泛应用的电子装联技术。
由于其涉及多学科领域，使其在发展初其较为缓慢，随着各学科领域的协调发展，SMT在90年代得到讯速发展和普及，预计在21世纪SMT将成为电子装联技术的主流。
SMT基础知识培训课件SMT 是表面贴装工艺的简称，是现代电子技术中重要的组装方式。
随着电子芯片的封装及外形的不断变化，传统的插针或插板方式逐渐被表面贴装技术所替代。
SMT 取代了插针（TH）工艺后，成为了高速、高效、高稳定性、高密度的组装方式。
SMT 技术中最重要的一个部分是SMT 设备，SMT 设备在批量生产中，可以实现自动化操作，提高效率，减少了劳动人力。
因此，进行SMT 基础知识培训对电子制造行业来说非常重要，下面将介绍SMT 基础知识培训课件。
第一部分：SMT 基础概念SMT 是表面贴装工艺的简称，是现代电子技术中重要的组装方式。
SMT 设备是一种能够完成元器件自动化贴装的设备。
SMT 取代传统组装方式由于其高速、高效、高稳定性、高密度的组装方式，成为了当前最流行的元器件贴装技术。
第二部分：SMT 设备介绍SMT 设备主要包括自动贴片机、烘烤机、炉子、印刷机等，其中自动贴片机最为重要。
自动贴片机是SMT 流水线中最主要的设备之一，主要作用是在印刷板上完成元器件的自动化贴装、焊接或用胶水粘贴到印刷板上，是电子制造行业自动化生产的关键设备之一。
第三部分：SMT 工艺流程SMT 工艺流程通常包括：器件放置（贴片）、确定器件位置、对器件进行钎焊、安装检测、清洗、热处理等过程。
第四部分：SMT 工艺特点SMT 工艺较传统插针方式更为高效、高速、自动化。
SMT 工艺能够实现元器件的自动化拼装，生产流程较传统方式更加简便，成本更低，并且元器件数量更多，更加高效。
第五部分：SMT 维护和操作SMT 设备的操作和维护对生产效率和质量有非常重要的影响，所以需要严格按照操作规程进行操作，并且按照规定的时间对设备进行维护和检修以保证SMT 生产线的正常运行。
SMT 设备的维护包括校准、保养、清洗和检修等，要求操作人员有一定程度的专业知识和技能。
结论SMT 基础知识培训课件中包括SMT 基础概念、SMT 设备介绍、SMT 工艺流程、SMT 工艺特点以及SMT 维护和操作，这些内容对电子制造业的从业人员来说非常重要和必要。
SMT焊接知识
简介
表面贴装技术（Surface Mount Technology，简称SMT）是一种电子元器件安装技术，广泛应用于电子制造行业。
本文将介绍SMT焊接的基本知识，包括原理、应用和注意事项。
原理
SMT焊接是通过将电子元器件直接焊接在印刷电路板（PCB）的表面，而不是通过插针等传统方式连接。
它采用了预先制作好的焊接点（也称为焊盘）来连接元器件和PCB上的引线。
这种焊接方式提供了更高的组装密度和更好的电气性能。
应用
SMT焊接广泛应用于各种电子设备的制造中。
它可以用于焊接不同类型的元器件，如芯片、电阻、电容、二极管等。
由于其高效、高可靠性和节约空间的特点，SMT焊接已成为电子制造中的主要技术。
注意事项
在进行SMT焊接时，有几个注意事项需要考虑：
1. 温度控制：SMT焊接通常需要高温进行，因此要确保使用合适的焊接温度和时间，以避免元器件损坏或焊接不良。
2. 印刷电路板设计：良好的PCB设计对SMT焊接至关重要。
确保焊盘和元器件的布局合理，以便实现良好的焊接效果。
3. 元器件选择：在SMT焊接中，不同类型的元器件可能需要不同的焊接方法和参数。
正确选择合适的元器件对焊接质量和性能至关重要。
以上是关于SMT焊接的基本知识的简要介绍。
了解和掌握这些知识将有助于您在电子制造过程中更好地应用SMT焊接技术。
_注意：本文所述内容仅供参考，具体操作请遵循相关规定和标准。
_。
SMT介绍培训资料课件.一、教学内容本次教学基于《SMT技术基础》教材的第1章和第2章，详细内容主要包括SMT（Surface Mount Technology，表面贴装技术）的概念、发展历程、主要组成部分及其工作原理，重点介绍SMT的印刷、贴片、焊接、检测等关键技术。
二、教学目标1. 让学生了解SMT技术的基本概念、发展历程及其在现代电子制造业中的应用。
2. 让学生掌握SMT技术的主要组成部分和工作原理，能够分析并解决生产过程中的常见问题。
3. 培养学生的实践操作能力，使其能够熟练操作SMT相关设备。
三、教学难点与重点难点：SMT设备的操作原理及其在实际生产中的应用。
重点：SMT印刷、贴片、焊接、检测等关键技术。
四、教具与学具准备1. 教具：PPT课件、SMT设备模型、操作视频等。
五、教学过程1. 引入：通过展示一组现代电子产品的图片，让学生观察并思考这些产品与传统电子产品的区别，引导学生认识SMT技术。
2. 理论讲解：（1）介绍SMT技术的概念、发展历程和应用领域。
（2）讲解SMT技术的主要组成部分和工作原理。
（3）分析SMT印刷、贴片、焊接、检测等关键技术。
3. 实践操作：（1）演示SMT设备操作视频，让学生了解设备的具体操作流程。
（2）分组进行SMT设备模型操作练习，培养学生的实践操作能力。
4. 例题讲解：结合教材中的实例，讲解SMT生产过程中的常见问题及解决方法。
5. 随堂练习：布置一道关于SMT技术的实际应用问题，让学生现场解答。
六、板书设计1. SMT技术介绍2. 内容：（1）SMT基本概念、发展历程和应用领域。
（2）SMT主要组成部分和工作原理。
（3）SMT关键技术：印刷、贴片、焊接、检测。
七、作业设计1. 作业题目：分析一款电子产品的SMT生产过程，并提出可能存在的问题及改进措施。
2. 答案：（1）产品：智能手机。
（2）生产过程：印刷、贴片、焊接、检测。
（3）问题：焊接不良、印刷偏移、元器件损坏等。
