砼材料配合表

C35普通砼配合比设计一、砼说明本C35砼为普通碎石砼，所处环境为温暖与水和空气接触；该配合比用于涵管;施工中采用强制式搅拌机拌和。

二、砼设计依据1.《蒙华铁路项目招标文件》2.《公路工程水泥与水泥混凝土试验规程》（JTG E30-2005）3.《公路工程集料试验规程》（JTG E40-2005）4.《普通混凝土配合比设计规程》（JGJ 55-2011）5.《公路桥涵施工技术规范》（JTG/TF50-2011）三、砼设计要求1.设计强度35Mpa,配制强度不低于43.3Mpa.2.坍落度要求：55-70mm.3.最大水胶比：0.554.最小水泥用量：300kg/m3四、原材料情况1.水泥：采用“海螺”牌P·O42.5普通硅酸盐水泥，批量1 t,具体性能指标如下：2.细集料：采用河沙（中沙），具体性能指标如下：1.2.级配3.粗集料：碎石采用临湘白云镇凡泰矿生产的碎石，具体指标如下：①5-19性能指标②级配如下：五、混凝土配合比的计算1.计算配制强度ƒcu,o =ƒcu,k+1.645σ，其中ƒcu,k取30，σ取5则ƒcu,o=35+1.645×5=43.23（MPa）2 .确定水胶比,粗集料使用碎石,查表得αa =0.53, αb=0.20：W/B=αa f b=0.53×42.5*1.05= 0.49 f cu,o+αaαb43.23++0.53×0.20×42.5*1.05根据经验，结合原材料情况与施工工艺要求，水胶比取0.503.确定用水量要求砼坍落度：55-70mm碎石最大粒径20mm查表选取用水量mw=205kg/m3;经试拌用水量调整为205kg/m3时能满足最佳坍落度要求，故选定用水量为205kg/m3。

4.胶凝材料用量的确定：Mbo=mwo/（W/B）=205/0.5=410(kg/m3)5.确定砂率：碎石最大粒径20 mm,水胶比W/B=0.50查表取砂率βs=32-37%.设计坍落度为55-70 mm。

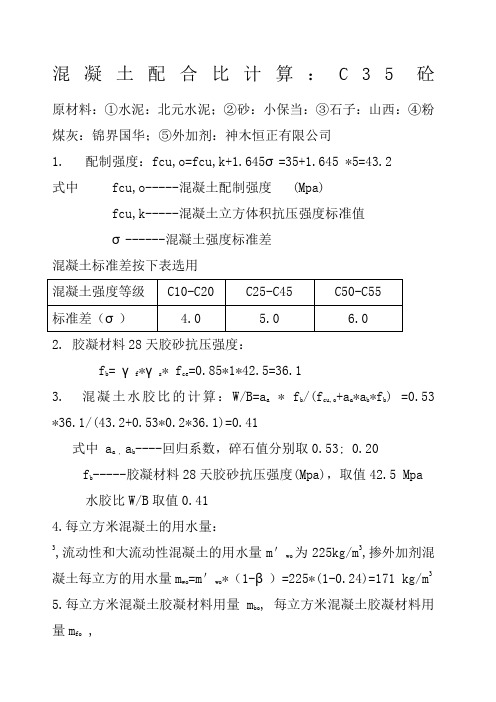

混凝土配合比计算：C35砼原材料：①水泥：北元水泥；②砂：小保当：③石子：山西：④粉煤灰：锦界国华；⑤外加剂：神木恒正有限公司1. 配制强度：fcu,o=fcu,k+1.645σ=35+1.645 *5=43.2式中 fcu,o-----混凝土配制强度 (Mpa)fcu,k-----混凝土立方体积抗压强度标准值σ------混凝土强度标准差混凝土标准差按下表选用混凝土强度等级C10-C20 C25-C45 C50-C55标准差（σ） 4.0 5.0 6.02. 胶凝材料28天胶砂抗压强度：f b= γf*γs* f ce=0.85*1*42.5=36.13. 混凝土水胶比的计算：W/B=a a* f b/(f cu,o+a a*a b*f b) =0.53 *36.1/(43.2+0.53*0.2*36.1)=0.41式中 a a , a b----回归系数，碎石值分别取0.53; 0.20f b-----胶凝材料28天胶砂抗压强度(Mpa)，取值42.5 Mpa水胶比W/B取值0.414.每立方米混凝土的用水量：3,流动性和大流动性混凝土的用水量m＇3,掺外加剂混wo为225kg/m凝土每立方的用水量m wo=m＇wo*（1-β）=225*(1-0.24)=171 kg/m3 5.每立方米混凝土胶凝材料用量m bo, 每立方米混凝土胶凝材料用量m fo ,m bo=m w0/ W/B=171/0.41=417 kg/m3m fo= m bo *βf =417*20%=83 kg/m3 (即取85 kg/m3)m c0= m bo- m fo =417-85=332kg/m3 (即取332kg/m3)5. 每立方米混凝土外加剂的用量：m ao= m bo*βa=417*2.5%=10.46．选用砂率βs为37%7．每立方混凝土总容重2430 kg/m3m c0+m f0+ m g0 + m s0 + m w0 =m cp=2430kg/m3βs= m s0*100%/ (m g0 + m s0)332+85+171+ m g0 + m s0 =243037%= m s0*100%(m g0 + m s0)得: m s0 =682kg/m3 m g0=1160kg/m3(即取1160kg/m3)C35混凝土配合比: m w0:m c0:m s0:m g0:m f0:m ao为171:332:682:1160:85:10.4。

C20混凝土配合比设计可供应 32.5水泥密度：：Pc=3.10富裕系数：rc=1.13 中砂表观密度:P/s=2.65 碎石最大粒径：dmax=40mm表观密度：2.70,砼坍落度：30-50mm1、确定混凝土配制强度：按题意已知：设计要求砼强度Ry=20Mpa 按表3-3-2标准差ó=5.0按式：（3-3-1）Ryp=Ry+1.645*5.0=20+1.645*5=28.2Mpa2、计算水灰比：ó2(1)按强度要求计算水灰比：1、计算水泥实际强度：由题意已知采用，水泥Rd=32.5Mpa,水泥富裕系数：Rc=1.13（通常取Rc=1.00-1.13） Rs=RcRd=1.13*32.5=36.7Mpa2、计算水灰比：已知砼配制强度Ryp=28.2Mpa,水泥实际强度Rs=36.7Mpa砼强度回归系数采用表（3-1-7）A=0.48 B=0.52 按式（3-3-6）计算水灰比：W/C=ARs/(Ryp+ABRs)=(0.48*36.7)/(28.2+0.48*0.52*36.7)=0.47(2)按耐久性校核水灰比：根据砼所处环境条件属严寒地区，查表（3-3-3）允许最大水灰比0.60，按强度计算水灰比0.47，符合耐久性要求，采用水灰比为0.47（如不符合采用最大水灰比0.60）3、选定单位用水量：要求砼坍落度为30-50mm，碎石最大粒径dmax=40mm 查表（3-3-4）选用水量为175kg/cm3 4、计算单位用水量：1、已知砼单位用水量：Mo=175g/cm3水灰比：w/c=0.47 单位用水量为：Co=175/c=0.47=175/0.47=372.3kg/cm32、按耐久性计算：根据砼所处寒冷要区配筋砼查表（3-3-3）最小水泥用量为不低于280kg/cm3按强度要求计算单位用灰量372.3kg/cm3符合耐久性要求，（如下符合就采用280）故采用单位用灰量372.3kg/cm35、选定砂率（ßs）:已知碎石最大粒径40mm，水灰比0.47，查表（3-3-5）选定砂率范围30-35%，选定砂率为33%6、计算砂石用量：采用假定砼混合料湿表观密度Pcp=2400 kg/cm3解得：2400-372-175=1853砂：1853*33%=611 kg/cm3石：1853*（1-33%）=1242 kg/cm3即；水泥：砂子；碎石：水=372：611：1242：175Co: So: Go: Wo = 1: 1.64: 3.3: 0.473混凝土的砂率选用表（%）（JGJ/T55-96）表3-3-5水泥混凝土配合比设计计算表表3-3-9C40混凝土配合比设计C40混凝土用于某公路K**+***桥钢筋混凝土施工，要求施工时现场坍落度为30～50mm ，碎石的最大粒经为30mm 。

砂浆、混凝土配合比表水泥砂浆配合比表单位：立方米项目材料单位1:1抹灰用1：2 1：2.5 1：3 1：3.5 1：4水泥kg 792 544 458 401 350 322砂子kg 1052 1442 1517 1593 1605 1707石灰砂浆配合比表单位：立方米项目材料单位1：1 1：2 1：2.5 1：3 1：3.5白灰kg 439 302 258 228 75．41砂子kg 1020 1399 1501 1584 1652混合砂浆配合比表单位：立方米项目材料单位1：1：1 1：1：2 1：1：4 1：1：6 1：2：1 1：3：9 1：0.1：2.5 1：0.2：1.5 水泥kg 501 400 263 204 368 122 430 601 白灰kg 285 229 150 116 417 210 25 69 砂子kg 663 1059 1391 1622 488 1457 1420 835石英砂kg 358混合砂浆配合比续表单位：立方米项目材料单位1：0.2：2 1：0.3：3 1：0.5：1 1：0.5：3 1：0.5：4 1：0.5：5 1：0.5：0.5 水泥kg 512 366 661 361 284 242 873白灰kg 58 63 186 103 81 69 249砂子kg 1364 1453 876 1434 1503 1604 578 其它灰浆浆比表单位：立方米项目材料单位1：1：2纸筋混合砂浆1：2：4麻刀混合砂浆1：3石灰麻刀砂浆麻刀灰纸筋灰水泥kg 400 242白灰kg 229 277 228 682 664砂子kg 1059 1281 1584 37.6 纸筋kg 16.6麻刀kg 16.6 6.1 12.2其它灰浆浆比续表单位：立方米项目材料单位水泥珍珠岩砂浆菱苦土砂浆107胶水泥浆1：1：4107胶水泥彩色胶泥1：0.17：0.05：0.4 1：8 1：10 1：12 1：4 1：1.4：0.6水泥kg 168 143 125 200.5 1181 珍珠岩kg 1.16 1.23 1.30菱苦土粉kg 411.12 565.29锯沫kg 1.51 0.73砂子kg 494.71107胶kg 208.43 209 颜料kg 60水泥石碴（豆石）浆配合比表单位：立方米项目材料单位普通石碴浆水泥豆石类纯水泥浆水磨石剁斧石水刷石1：1.25 1：1.251：1.25（掺30%石屑）1：1.25 1：1.25 1：2水泥kg 868 723 868 858 848 661 1479 石碴kg 1369 1530石碴kg 958.3 1369石屑kg 410.7豆石kg 1427 1632豆石砼及灰土配合比表单位：立方米项目材料单位豆石砼（体积比）灰土1：2：4 1：2：3 1：2：2 3：7 2：8水泥kg 267 311 379豆石kg 1432 1256 1022砂子kg 665 776 946白灰kg 226 151 水泥蛭石（珍珠岩）配合比表单位：立方米项目材料单位水泥蛭石水泥珍珠岩1：8 1：10 1：12 1：8 1：10 1：12水泥kg 175 148 131 168 143 125 蛭石M3 1.20 1.28 1.34珍珠岩M3 1.16 1.23 1.30 水泥焦渣配合比表单位：立方米项目材料单位水泥焦渣石灰焦渣水泥石灰焦渣1：6 1：8 3：7 1：1：8 1：1：10水泥kg 236 191 167 139 焦渣M3 1.18 1.28 1.07 1.12 1.17 白灰kg 212 65 54砌筑砂浆配合比表单位：立方米项目材料单位混合砂浆水泥砂浆勾缝水泥砂浆M10 M7.5 M5 M2.5 M1 M10 M7.5 M5 1:1水泥kg304 248 190 129 79 346 274 209 826 白灰kg31 53 81 103 130砂子kg1631 1631 1631 1631 1631 1631 1631 1631 1090 陶粒砼配合比表单位：立方米项目材料单位陶粒砼CL10 CL15 CL20 CL25 CL30水泥Kg 318 372 424 492 518 陶粒Kg 0.94 0.91 0.89 0.89 0.88 砂子Kg 652 639 628 562 549普通砼配合比表单位：立方米项目材料单位砼（石子粒径0.5-3.2）C10 C15 C20 C25 C30 C35 C40水泥Kg 231 280 330 388 432 474 463 水泥525# Kg 596 砂子Kg 849 785 723 683 629 559石子Kg 1243 1251石子Kg 1256石子kg 1237 1245 1272 1236普通砼配合比续表单位：立方米项目材料单位普通砼（石子粒径0.5-3.2）豆石砼（石子粒径0.5-1.2）C45 C50 C10 C15 C20 C25 1：1：1水泥Kg 237 295 347 408水泥525# Kg 499 535 788 砂子Kg 548 543 824 755 674 614 811 石子Kg 1257 1255 1276 1273 796 石子Kg 1246 1187特种砂浆、砼配合比表单位：立方米项目材料单位水玻璃耐酸砂浆1:0.15:1.1:1:2.6水玻璃胶泥1:0.15:1.2:1.1环氧树脂胶泥1:0.08:2环氧酚醛胶泥0.7:0.3:0.06:1.8环氧呋喃胶泥0.7:0.3:0.05:1.7水玻璃Kg 409 649氟硅酸钠Kg 63 98石英粉Kg 453 777 1294 1121 1190 石英砂Kg 1071铸铁粉Kg 411 712环氧树脂Kg 652 475 495 乙二胺Kg 52 41 35 丙酮Kg 65 68 42 酚醛树脂Kg 204糖醇树脂Kg 214 特种砂浆、砼配合比续表1单位：立方米项目材料单位耐碱砂浆钢屑砂浆不发火砂浆不发火沥青砂浆1：1 1：2 1：0.3：1.5 1：2.5 1：0.533：0.533：3.121水泥Kg 950 694 1099 458石灰石砂Kg 960 1403中（粗）砂Kg 353金属屑Kg 1660石油沥青30# Kg 408 硅藻土Kg 224 温石棉Kg 219 白云石砂Kg 1581 1320特种砂浆、砼配合比续表2单位：立方米项目材料单位重晶石砂浆耐酸砂浆沥青砼重晶石砼1：2：1 1：0.2：4水泥Kg 540 470 342 砂子Kg 562 878石子Kg 876白灰Kg 93重晶石粉Kg 1087重晶石砂Kg 1885 1144 重晶石Kg 348 1867 水玻璃（泡花碱）Kg 57氟奎酸钠Kg 699石英粉Kg 1258石英砂Kg石油沥青Kg 152滑石粉Kg 381特种砂浆、砼配合比续表3单位：立方米项目材料单位水玻璃耐酸砼沥青耐酸胶泥耐酸沥青砂浆石英石kg 926石英砂kg 696 1239石英粉kg 257 1230 460水玻璃kg 283氟硅酸钠kg 42铸石粉kg 284石油沥青30# kg 487 439石棉kg 90特种砂浆、砼配合比续表4单位：立方米项目材料单位抗渗砼C25 C30 C35 C40水泥kg 349 389 427水泥kg 417 中（粗）砂kg 683 629 559 596 石子kg 1237 1245 1272 1236 抗渗剂kg 38.8 43.2 47.4 46.3。

C35砼配合比设计C35砼用于路面，采用普通硅酸盐水泥、碎石、中沙配制，设计坍落度30-50mm 。

一、设计依据JTGE30-2005《公路工程水泥混凝土试验规程》JTG-200《公路水泥混凝土路面设计规范》二、材料来源1、 水泥 ：广西兴安PO 42.5海螺牌2、 细集料：马家河砂场，细度模数2.533、 粗集料：金龙碎石场，规格4.75-31.5MM 连续级配，宏观密度2723kg\m 34、 外加剂：长沙金华达建材有限公司，减水率≥8%（取值8.5%）5、 水： 饮用水三、配合比计算： f m =f cf *k(保证系数) 1、试配弯拉强度： =5*1.15=5.8Mpa2、计算水灰比：W\C= 1.5684/(f m +1.0097-0.3595f ct )=1.5684/(5.8+1.0097-0.3595*6.8)=0.363、确定砂率S p根据水灰比和粗细集料品种，查表选用砂率34%4、确定单位用水量：Wo按公式计算： Wo=104.97+0.309H+11.27(C\W)+0.61S p=104.97+0.309*30+11.27*0.36+0.61*34=140kg\m 3外加剂掺量1.0%，试验结果减水率8.5%理论用水量 Wo=140*(1-8.5%)=128kg\m 35、计算单位水泥用量：300/35636.0128/m kg C W W C === 6、外加剂掺量：356*1.0%=3.56kg\m 37、计算砂石用量： 假设M=2400 kg\m 3Ms/(Ms+Mg)=34% Ms+Mg+Mc+Mw=2400 kg\m 3Ms=(2400-128-356)*0.34=651kg\m 3Mg=2400-128-356-651=1265kg\m 3初步确定每立方混凝土材料为：水泥 ： 砂： 碎石 ： 水 ： 外加剂356 ： 651 ： 1265： 128 : 3.56C : S : G : W : J1 : 1.83 : 3.55 : 0.36 : 0.01根据此基准点，分别增减0.03水灰比，相应调整砂率配制以下两种混凝土： ①W/C=0.36-0.03=0.33 砂率调整33% 计算各单位材料用量：30/38833.0128/m kg C W W C === Ms/(Ms+Mg)=33% Ms+Mg+Mc+Mw=2400kg/m 3Ms=(2400-128-388)*0.33=622kg/m 3Mg=2400-128-388-622=1390kg/m 3水泥：砂：碎石：水：外加剂388：622：1390：128：3.88C ： S ： G ： W ：J1： 1.60：3.58：0.33：0.01②W/C=0.36+0.03=0.39，砂率调整35% 计算各单位材料用量：30/32839.0128/m kg C W W C === Ms/(Ms+Mg)=35% Ms+Mg+Mc+Mw=2400kg/m 3 Ms=(2400-128-328)*0.35=680kg/m 3Mg=2400-128-328-680=1264kg/m 3水泥：砂：碎石：水：外加剂328：680：1264：128：3.28C ： S ： G ： W ：J1 ：2.07：3.85：0.39：0.01。

C25砼配合比计算书编号：06一、本配合比组成材料：碎石（4.75～31.5）㎜，公馆镇泰安石场碎石，表观密度ρg=2732㎏/m3，9.5~31.5mm(2#料):2.36~9.5mm(3#料)=90%：10%。

江砂：合浦石湾镇埒底砂场江砂，中砂，细度模数m x=2.47。

表观密度ρs=2650㎏/m3。

水泥：南宁华润红水河P.o42.5水泥，强度采用42.5Mp a。

掺合物：北海市电厂Ⅱ级粉煤灰。

外加剂：南宁市科达建材化工有限公司（KD-JS缓凝高效减水剂）。

拌和用水：砼拌和站井水。

试配结果使用部位：边沟盖板、桥涵基础。

二、设计要求砼设计强度等级C25，强度标准差值σ=5，砼由机械拌和和振捣，施工要求坍落度为100～120㎜，试确定该砼的设计配合比及施工配合比三、设计计算1．C20砼配制强度f cu,of cu,o=f cu,k+1.645σ=25+1.645*5=33.2Mpa强度标准差取值表2、水灰比W/C=（a a×f ce）/（f cuo+a a×a b×f ce）=（0.46*42.5）/（33.2+0.46*0.07*42.5）=0.57根据《公路桥涵施工技术规范》要求，钢筋砼水灰比的相关规定：取W/C=0.52回归系数a a、a b选用表3、单位用水量坍落度为100～120㎜，碎石最大粒径为31.5㎜，查表得单位用水量m wo=225㎏，考虑外加剂的实际减水率，取15%，即m wo=222*(1-15%)= 189 kg塑性混凝土的用水量（㎏/m3）4、单位水泥用量m co=m wo/（W/C）=189/0.52= 363㎏5、砂率βs的确定按碎石公称最大粒径31.5㎜，水灰比0.52查表确定砂率βs=37%混凝土的砂率（%）6、计算砂m so和m go的用水量（1）假定砼湿表观密度为2400㎏/m3（ρcp=2400㎏/m3、βs=37%）：砂用量m so：=（ρc p－m c o－m wo）×βs=（2400－363－189）*37%= 684㎏碎石用量m go：=ρc p－m c o－m wo－m so=2400－363－189－684= 1164㎏7.外掺物（粉煤灰）：为调整砼和易性掺入15%的粉煤灰替代砂子m fo=363*15%= 54 kg即砂用量：砂用量：m so=【（684/2.65）－（54/2.2）】*2.65=619kg8、计算外加剂用量m fo：:（南宁市科达建材化工有限公司KD-JS缓凝高效减水剂）根据外加剂的掺量为水泥用量的0.6～3.5%之间，取1.3%即m fo= 363*1.3%=4.72 kg四、确定基准配合比水泥：砂：碎石: 水：外掺物：外加剂363： 619：1164: 189： 54：4.721：1.71：3.21: 0.52：0.15：0.013五、试拌与调整A、根据基准配合比，计算试拌25L砼试配各种材料用量水: m wo/ =189×0.025= 4.725㎏水泥: m co/ =367×0.025= 9.075㎏砂: m wo/ =619×0.025= 15.475㎏碎石: m so/ =1164×0.02= 29.10 kg (2#料=26.19 kg 3#料=2.91 kg)外掺物（粉煤灰）：m fo/=54*0.025=1.35 kg外加剂：m ww/=4.72×0.025= 0.118 kg1）实测密度(kg/m3)：①（26.037－1.597）/10L*1000=2444 kg /m3②（26.047－1.597）/10L*1000=2445 kg /m3平均：2440 kg/m32）、实测坍落度（mm）:① 135mm ②140mm 平均：140mm3）砼拌合物的实际情况：①棍度：中；②含砂情况：中；③粘聚性：良好；④保水性：有少量水分从底部析出。

c30混凝土配合比是0.38：1：1.11：2.72。

C30混凝土：水：175kg，水泥：461kg，砂：512kg，石子：1252kg。

c30混凝土配合比有两种表示方法：一种是以1立方米商品混凝土中各种材料用量，如水泥300千克，水180千克，砂690千克，石子1260千克；另一种是用单位质量的水泥与各种材料用量的比值及商品混凝土的水灰比来表示，例如前例可写成：c：s：g=1：2.3：4.2，w/c=0.6。

一般保证c30混凝土强度的措施主要是从以下几个方面来保证：
1、工艺：从混凝土的搅拌、运输、入模、振捣必须要按照相应的工艺标准进行施工。

2、材料：所用的材料必须符合相关规定，经检测合格。

3、机械：混凝土搅拌、浇筑、运输机械必须满足实际需要。

4、人员素质：必须有责任心且有相关职业素质的人员才能进行相关操作。

5、环节控制：现场管理人员必须下现场检查、旁站，保证每个环节的合格要求。

从强度上讲，C30混凝土应该要求达到34.5MPa才能算合格。

.混凝土配合比计算：C35砼原材料：①水泥：北元水泥；②砂：小保当：③石子：山西：④粉煤灰：锦界国华；⑤外加剂：神木恒正有限公司1. 配制强度：fcu,o=fcu,k+1.645σ=35+1.645 *5=43.2式中fcu,o-----混凝土配制强度(Mpa)fcu,k-----混凝土立方体积抗压强度标准值σ------混凝土强度标准差混凝土标准差按下表选用2. 胶凝材料28天胶砂抗压强度：f= γ*γ* f=0.85*1*42.5=36.1 bsfce3. 混凝土水胶比的计算：W/B=a * f/(f+a*a*f) =0.53baacu,obb*36.1/(43.2+0.53*0.2*36.1)=0.41式中aa----回归系数，碎石值分别取0.53; 0.20 ba ,f-----胶凝材料28天胶砂抗压强度(Mpa)，取值42.5 Mpab水胶比W/B取值0.414.每立方米混凝土的用水量：依据《普通混凝土配合比设计规程》（JGJ55-2011）的表5.2.1-23,流动性和大流动性混凝土的kg/m塑性混凝土用水量取2053,225kg/m掺外加剂混凝土每立方的用水量为用水量m＇wo3 =225*(1-0.24)=171 kg/m1-*＇=mm（β）wowo..5.每立方米混凝土胶凝材料用量m, 每立方米混凝土胶凝bo 材料用量m ,fo3 / W/B=171/0.41=417 kg/mm=m w0bo3 3) 即取85 kg/m *β=417*20%=83 kg/m(m= m ffobo3 3) 即取- m=417-85=332kg/m332kg/m(m= m foc0bo 5. 每立方米混凝土外加剂的用量：=417*2.5%=10.4*βm= m aboao6．选用砂率βs为37%3 2430 kg/m．每立方混凝土总容重73 =2430kg/m + m =m + mm+m+ m cpw0g0c0s0f0βs= m*100%/ (m + m) s0g0s0332+85+171+ m + m =2430 s0g0 37%= m*100%(m + m)s0s0g0333) 即取=1160kg/m m1160kg/m( 得: m =682kg/m g0s0 C35混凝土配合比: m:m:m:m:m:m为aof0w0c0s0g0171:332:682:1160:85:10.4.。
