混凝土配合比表(完整资料).doc

常用混凝土配合比参考表使用材料：325号水泥＼碎石＼中砂砼强度石子粒径坍落度每立方米混凝土材料用量（ｋｇ）水水泥砂石子C10 5～20 0～10 180 273 672 130510～30 189 286 681 126430～50 198 300 688 12245～40 0～10 165 250 672 136310～30 174 264 681 132130～50 184 279 688 1279C15 5～20 0～10 180 327 596 132710～30 189 344 604 128330～50 198 360 611 124150～70 208 378 617 11975～40 0～10 165 300 596 138910～30 175 318 604 134330～50 184 335 612 129950～70 194 353 618 1255C20 5～20 0～10 180 383 523 134410～30 190 404 530 129630～50 199 423 536 125250～70 209 445 541 120570～90 218 464 547 11675～40 0～10 165 351 522 141210～30 175 372 530 136330～50 184 391 538 131750～70 194 413 544 126970～90 203 432 550 1225使用材料：425号水泥＼碎石＼中砂砼强度石子粒径坍落度每立方米混凝土材料用量（ｋｇ）水水泥砂石子C10 5～20 0～10 180 231 747 127210～30 190 244 755 123130～50 200 256 762 11925～40 0～10 165 212 746 132710～30 175 224 755 128630～50 180 237 763 1246C15 5～20 0～10 180 273 672 130510～30 189 286 681 126430～50 199 302 687 122250～70 208 315 694 11835～40 0～10 165 250 672 136310～30 175 265 680 132030～50 184 279 688 127950～70 194 294 696 1236C20 5～20 0～10 180 316 600 133410～30 190 333 607 129030～50 199 349 614 124850～70 209 367 620 120470～90 218 382 627 11635～40 0～10 165 290 599 139610～30 175 307 607 135130～50 184 323 615 130850～70 194 340 622 126470～90 203 356 629 1222C25 5～20 0～10 180 367 546 133710～30 190 388 553 128930～50 199 406 560 124550～70 209 427 565 119970～90 218 445 570 11575～40 0～10 165 337 545 140310～30 175 357 553 135530～50 184 376 561 130950～70 194 396 567 126370～90 203 414 574 1219C30 5～20 0～10 180 409 479 136210～30 190 432 485 131330～50 199 452 493 126650～70 209 475 498 121870～90 218 495 503 11745～40 0～10 165 375 478 143210～30 175 398 485 138230～50 184 418 494 133450～70 194 441 500 128570～90 203 461 506 1240使用材料：525号水泥＼碎石＼中砂砼强度石子粒径坍落度每立方米混凝土材料用量（ｋｇ）水水泥砂石子C20 5～20 0～10 180 240 724 128610～30 190 253 731 124630～50 199 265 739 120750～70 209 279 746 11665～40 0～10 165 220 723 134210～30 175 233 232 130130～50 184 245 740 126150～70 194 259 748 121910～30 190 333 607 129030～50 199 349 614 124850～70 209 367 620 120470～90 218 383 627 11635～40 0～10 165 290 599 139610～30 175 307 607 135130～50 184 323 615 130850～70 194 340 622 126470～90 203 356 629 1222C30 5～20 0～10 180 353 550 134710～30 190 373 557 130030～50 199 390 565 125650～70 209 410 570 121170～90 218 427 576 11695～40 0～10 165 324 549 141210～30 175 343 557 136530～50 184 361 566 131950～70 194 380 572 127470～90 203 398 579 1230C35 5～20 0～10 181 385 503 136110～30 190 404 511 131530～50 200 426 517 126750～70 210 447 523 122070～90 219 466 529 11765～40 0～10 167 355 501 142710～30 176 374 510 138030～50 185 394 518 133350～70 195 415 525 128570～90 205 436 531 1238C40 5～20 0～10 180 419 476 135510～30 190 442 483 130530～50 199 463 489 125950～70 209 486 494 121170～90 218 507 500 11655～40 0～10 166 386 475 142310～30 175 407 485 137530～50 185 430 490 132550～70 194 451 497 127870～90 204 474 502 1230使用材料：625号水泥＼碎石＼中砂砼强度石子粒径坍落度每立方米混凝土材料用量（ｋｇ）水水泥砂石子10～30 190 297 657 127630～50 199 311 665 123550～70 209 327 671 119370～90 218 341 677 11545～40 0～10 165 258 649 1378 10～30 175 273 657 133530～50 184 288 667 129250～70 194 303 673 125070～90 203 317 680 1210C30 5～20 0～10 180 310 601 1339 10～30 190 328 609 129330～50 199 343 616 125250～70 209 360 623 120870～90 218 376 629 11675～40 0～10 165 285 600 1400 10～30 175 302 609 135430～50 184 317 617 131250～70 194 334 624 126870～90 204 352 630 1224C35 5～20 0～10 181 342 572 1335 10～30 190 358 580 129230～50 200 377 587 124650～70 210 396 592 120270～90 219 413 598 11605～40 0～10 167 315 571 1397 10～30 176 332 580 135230～50 185 349 588 130850～70 195 368 594 126370～90 205 387 601 1281C40 5～20 0～10 180 367 527 1356 10～30 190 388 534 130830～50 200 408 541 126150～70 210 429 546 121570～90 219 447 552 11725～40 0～10 166 339 525 1420 10～30 175 357 534 137430～50 185 378 541 132650～70 195 398 548 127970～90 204 416 556 1235C45 5～20 0～10 180 400 481 1369 10～30 190 422 488 132030～50 200 445 494 127250～70 209 464 501 122670～90 219 487 505 11795～40 0～10 166 369 479 1436 10～30 176 391 487 138630～50 185 411 495 133950～70 195 433 502 129070～90 205 456 507 1242C50 5～20 0～10 180 429 455 1366 10～30 190 452 462 131630～50 200 476 468 126650～70 210 501 473 121770～90 219 522 478 11715～40 0～10 167 398 452 1433 10～30 176 419 461 138430～50 185 440 469 133650～70 195 464 475 128670～90 205 488 481 1236使用材料：625号水泥＼碎石＼中砂混凝土石子粒径坍落度水水泥砂石子C45 5～20 0～10 180 360 529 1361 10～30 190 380 537 131330～50 200 400 543 126750～70 210 420 549 122170～90 219 438 555 11785～40 0～10 166 332 527 1425 10～30 176 352 535 137730～50 185 370 544 133150～70 195 390 551 128470～90 205 410 556 1239C50 5～20 0～10 181 385 503 1361 10～30 190 404 511 131530～50 200 426 517 126750～70 210 447 523 122070～90 219 466 529 11765～40 0～10 167 355 501 1427 10～30 176 374 510 138030～50 185 394 518 133550～70 195 415 525 128570～90 205 436 531 1238注：石子粒径坍落度单位（ｍｍ）。

一、c25混凝土配合比1、C25混凝土配合比水泥：水：砂：碎石372：175 ：593 ： 12601 ：0.47 ：1.59 ： 3.392、调整水灰比调整水灰比为0.42，用水量为175kg，水泥用量为Mco=175/0.42=417kg，按重量法计算砂、石用量分别为：Mso==579kg，Mgo=1229kg3、混凝土配合比的试配、调整与确定试用配合比1和2，分别进行试拌：配合比1：水泥：水：砂：碎石= 372：175：593：1260 = 1：0.47：1.59：3.39；试拌材料用量为：水泥：水：砂：碎石= 8.5：4.0：13.52：28.82kg；拌和后，坍落度为30mm，达到设计要求；配合比2：水泥：水：砂:碎石= 417：175：579：1229 = 1：0.42：1.39：2.95试拌材料用量为：水泥：水：砂：碎石=9.6：4.03：13.34：28.42kg拌和后，坍落度仅20mm,达不到设计要求，故保持水灰比不变，增加水泥用量500g，增加拌和用水210g，再拌和后，坍落度达到35mm，符合设计要求。

此时，实际各材料用量为：水泥：水：砂：碎石= 10.1：4.24：13.34：28.42kg经强度检测（数据见试表），第1组、2组配合比强度均符合试配强度要求，综合经济效益，确定配合比为第1组，即：水泥：水：砂：碎石1 ：0.47 ：1.59 ：3.39372 ：175：593：1260kg/m3For personal use only in study and research; not for commercial use.Nur für den persönlichen für Studien, Forschung, zu kommerziellen Zwecken verwendet werden.Pour l 'étude et la recherche uniquement à des fins personnelles; pas à des fins commerciales.толькодля людей, которые используются для обучения, исследований и не должны использоваться в коммерческих целях.以下无正文For personal use only in study and research; not for commercial use.Nur für den persönlichen für Studien, Forschung, zu kommerziellen Zwecken verwendet werden.Pour l 'étude et la recherche uniquement à des fins personnelles; pas à des fins commerciales.толькодля людей, которые используются для обучения, исследований и не должны использоваться в коммерческих целях.以下无正文。

(完整word版)混凝土配合比和施工配合比相关计算所谓混凝土施工配合比是指指混凝土中各组成材料之间的比例关系。

调整步骤：设试验室配合比为水泥：砂子：石子=1：x：y，现场砂子含水率为m，石子含水率为n，则施工配合比调整为: 1:x*（1+m)：y＊（1+n）。

例题：某混凝土实验室配合比为1：2.12：4.37,W/C=0.62，每立方米混凝土水泥用量为290KG,实测现场砂含水率3%,石含水率1%.
试求:①施工配合比？②当用250升（出料容量）搅拌机搅拌时，每拌一次投料水泥、砂、石、水各多少?
解：
1、混凝土实验室配合比为水泥:砂子：石子：水= 1：2.12:4.37:0.62，当现场砂含水率3%时，砂子的质量=2.12＊（1+3％)=2.18,当石子含水率1%时，石子的质量=4.37*（1+1%）=4.41,水的质量要减少到=0.62—2.12*3％—4.37＊1％=0。

52
所以施工配合比为水泥：砂子：石子：水= 1：2。

18:4。

41:0.52
2、1升=0.001立方米,搅拌机（出料容量）为250升即0.25m3
因每立方米混凝土水泥用量为290KG,现在实际容量为0。

25m3时,水泥需要0.25＊
290KG=72。

5KG
根据施工配合比得：水泥：砂子：石子：水= 1：2.18：4.41：0.52=72。

5KG:158.05KG：319。

73KG：37.7KG
以上就是需要的材料用量.。

轻骨料混凝土配合比设计方法[1]注：目前并没有计算轻骨料混凝土配合比强度的准确方法，也就是没有水胶比计算公式，轻骨料砼的水泥用量、净用水量都是从表中选取，初步计算出配比后，通过试配得到目标强度等级的配比。

主要原因为：轻骨料强度严重影响混凝土强度；但目前尚无广泛适用的水胶比－胶材强度－轻骨料强度－混凝土强度的关系模型，故无法预算混凝土强度。

一、基本要求1轻骨料混凝土按其干表观密度可分为十四个等级，如表4.1.3所示2轻骨料混凝土根据其用途可按表4.1.4 分为三大类。

3结构轻骨料混凝土的强度标准值应按表4.2.1采用表中值乘以系数0.805.3.3 采用绝对体积法计算应按下列步骤进行：1 根据设计要求的轻骨料混凝土的强度等级、密度等级和混凝土的用途，确定粗细骨料的种类和粗骨料的最大粒径；2 测定粗骨料的堆积密度、颗粒表观密度、筒压强度和1h吸水率，并测定细骨料的堆积密度和相对密度；3轻骨料混凝土的配合比应通过计算和试配确定。

混凝土试配强度应按下式确定：(5.1.2-1)式中，f cu,o—轻骨料混凝土的试配配制强度，MPa；f—轻骨料混凝土立方体抗压强度标准值，这里取设计混凝土强度等级值，MPa；cu,kσ—轻骨料混凝土强度标准差，MPa。

当无统计资料时，强度标准差可按表5.1.3取值。

表5.1.3 标准差σ值 (MPa)4 按表5.2.1条选择水泥用量；3注：1.表中横线以上为采用32.5级水泥时水泥用量值；横线以下为采用42.5级水泥时的水泥用量值；2.表中下限值适用于圆球型和普通型轻粗骨料，上限值适用于碎石型轻粗骨料和全轻混凝土；3.最高水泥用量不宜超过550kg/m3。

注：1.严寒地区指最寒冷月份的月平均温度低于-15℃者，寒冷地区指最寒冷月份的月平均温度处于-5～-15℃者；2.水泥用量不包括掺和料；3.寒冷和严寒地区用的轻骨料混凝土应掺入引气剂，其含气量宜为5%～8%。

5轻骨料混凝上的净用水量根据稠度（坍落度或维勃稠度）和施工要求，可按表5.2.3选用。

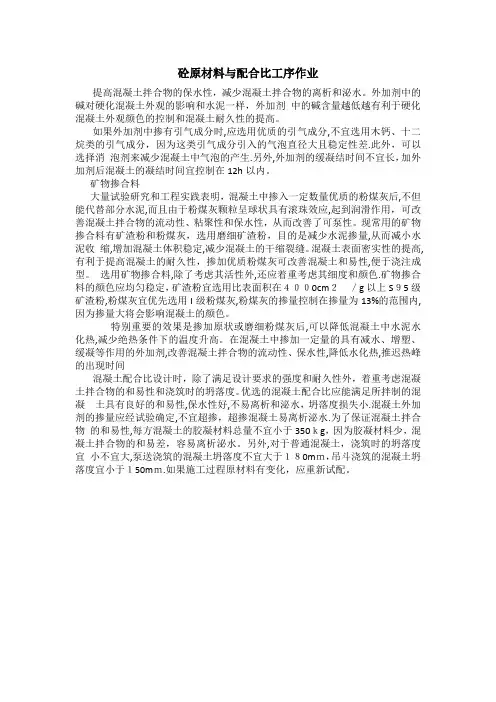

砼原材料与配合比工序作业提高混凝土拌合物的保水性，减少混凝土拌合物的离析和泌水。

外加剂中的碱对硬化混凝土外观的影响和水泥一样，外加剂中的碱含量越低越有利于硬化混凝土外观颜色的控制和混凝土耐久性的提高。

如果外加剂中掺有引气成分时,应选用优质的引气成分,不宜选用木钙、十二烷类的引气成分，因为这类引气成分引入的气泡直径大且稳定性差.此外，可以选择消泡剂来减少混凝土中气泡的产生.另外,外加剂的缓凝结时间不宜长，加外加剂后混凝土的凝结时间宜控制在12h以内。

矿物掺合料大量试验研究和工程实践表明，混凝土中掺入一定数量优质的粉煤灰后,不但能代替部分水泥,而且由于粉煤灰颗粒呈球状具有滚珠效应,起到润滑作用，可改善混凝土拌合物的流动性、粘聚性和保水性，从而改善了可泵性。

现常用的矿物掺合料有矿渣粉和粉煤灰，选用磨细矿渣粉，目的是减少水泥掺量,从而减小水泥收缩,增加混凝土体积稳定,减少混凝土的干缩裂缝。

混凝土表面密实性的提高,有利于提高混凝土的耐久性，掺加优质粉煤灰可改善混凝土和易性,便于浇注成型。

选用矿物掺合料,除了考虑其活性外,还应着重考虑其细度和颜色.矿物掺合料的颜色应均匀稳定，矿渣粉宜选用比表面积在４００0cm２／g以上S９5级矿渣粉,粉煤灰宜优先选用I级粉煤灰,粉煤灰的掺量控制在掺量为13%的范围内,因为掺量大将会影响混凝土的颜色。

特别重要的效果是掺加原状或磨细粉煤灰后,可以降低混凝土中水泥水化热,减少绝热条件下的温度升高。

在混凝土中掺加一定量的具有减水、增塑、缓凝等作用的外加剂,改善混凝土拌合物的流动性、保水性,降低水化热,推迟热峰的出现时间混凝土配合比设计时，除了满足设计要求的强度和耐久性外，着重考虑混凝土拌合物的和易性和浇筑时的坍落度。

优选的混凝土配合比应能满足所拌制的混凝土具有良好的和易性,保水性好,不易离析和泌水，坍落度损失小.混凝土外加剂的掺量应经试验确定,不宜超掺，超掺混凝土易离析泌水.为了保证混凝土拌合物的和易性,每方混凝土的胶凝材料总量不宜小于350ｋg，因为胶凝材料少，混凝土拌合物的和易差，容易离析泌水。

一般水泥混凝土配合比参照表水泥强度混凝土强每立方混凝土资料用量 (kg ∕m3 )配比合用于配制的混凝土类型等级度等级水泥水砂子石子c153001857301165c203501856901160合用于配制混凝土坍落度在 30mm-70mm的塑性混凝c254001856501180土c304501836001192c35480180580123032.5(R)c405201785251220c203501857951055c254051857681061掺入适合高效减水剂，合用于配制混凝土坍落度大于c30450183752104580mm的流态性混凝土c354801807051040c405201806551070c202901857251180c253451856701195c303801856481198合用于配制混凝土坍落度在 30mm-70mm的塑性混凝c354301856151205土c404601855901210c45480180570121542.5(R)c505101785451220c203001858301056c253401858001045掺入适合高效减水剂，合用c303851847751050于配制混凝土坍落度大于c35420185750106080mm的流态性混凝土c404601837301065c454851807001080c505151806751085 c303401856751200c353751856501205 c40405185625合用于配制混凝土坍落度1215 c45440185595在 30mm-70mm的塑性混凝1220土c504681835601240c60525180530125052.5(R)c303501908001045c353851887801050 c40420185765掺入适合高效减水剂，合用1055于配制混凝土坍落度大于c45450185750106080mm的流态性混凝土c504801807301080c6052517867511001、我公司同时生产不同强度等级的不同品种水泥，除初期强度、施工性能和工性能有所差异外， 28 天强度指标基真同样，故本参照配合比没有区分。

【最新整理，下载后即可编辑】C20喷射混凝土配合比设计书一、设计依据：1、设计图纸2、JTG F60-2009《公路隧道施工技术规范》3、JTG/T F60-2009《公路隧道施工技术细则》4、GB50086-2001《锚杆喷射混凝土技术规范》二、设计说明：1、设计强度等级：C20。

2、设计混凝土坍落度：800~120mm。

3、水泥：海螺水泥P.O 42.5。

细骨料：选用泾川0~4.75mm天然中砂。

粗骨料：选用策底坡石料厂5~10mm碎石。

外加剂：采用咸宁天安新型材料有限公司生产的速凝剂，按胶凝材料用量10%掺配。

拌合水：饮用水。

4、拟使用工程部：隧道锚杆支护、仰拱等。

5、原材料主要技术指标及试验结论（1：水泥）(3:细集料)三、混凝土基准配合比设计1、计算配制强度20MPaσ----混凝土强度标准差，取4.0MPa 。

混凝土设计强度：k cu f ,＝20MPa 混凝土配制强度：0,cu f =σ645.1,+k cu f =20+1.645×4=26.6MPa 2、水胶比：根据设计规范及试拌效果取水胶比0.52。

3、单位用水量根据设计规范及施工条件需要，混凝土坍落度为800~120mm 。

根据实际试拌效果，取用水量为238kg/m ³。

计算单位胶凝材料用量为：458kg/m ³ 4、选定砂率：根据根据设计规范及实际试拌效果初步选用55%。

5、计算配合比：质量法：假定每立方米混凝土的重量为2300kg 则 cp w s g c m m m m m =+++0000%100000⨯+=g s s s m m m β即：458+00s g m m ++238=2300 55%=%100000⨯+s g s m m m解得：=m882kg =0g m722kg0s6、确定混凝土基准配合比配合比：水泥：砂：碎石：水=458：882：722：238比例为1：1.93：1.58：0.52四、混凝土配合比试配、调整根据混凝土配合比选定要求，以基准配合比为基础，选配两个调整配合比，其用水量与基准配合比相同，水胶比较基准配合比分别增加或减少0.02，即水胶比分别为0.50与0.54。

混凝土配合比配置比例及调配办法C15混凝土理论配合比（kg/m3）2、基准砂率为37%,在基准砂率的基础上分别增加或减小1%.3、碎石5~20.0mm（5~10.0mm占20%，10~20.0mm占80%）.4、使用部位：预制空心砖等。

C15混凝土理论配合比（kg/m3）2、基准砂率为44.0%,在基准砂率的基础上分别增加或减小1%.3、碎石5~25.0mm（5~10.0mm占20%，10~25.0mm占80%）.4、使用部位：基础、垫层等.C15混凝土理论配合比（kg/m3）2、基准砂率为44.0%,在基准砂率的基础上分别增加或减小1%.3、碎石5~20.0mm(5~10.0mm占35%,10~20.0mm占65%).4、使用部位：路基护坡、骨架预制件、回填等.C15混凝土理论配合比（kg/m3）2、基准砂率为45%,在基准砂率的基础上分别增加或减小1%.3、碎石5~25.0mm（5~10mm占20%，10~25.0mm占80%）4、使用部位：涵洞、基坑、回填、骨架护坡、集水井等.CFG桩C20混凝土理论配合比（kg/m3）2、基准砂率为44%,在基准砂率的基础上分别增加或减小1%.3、碎石5~25.0mm（5~10.0mm占20%，10~25.0mm占80%）.4、使用部位：CFG桩.CFG桩C20混凝土理论配合比（kg/m3）2、基准砂率为44%,在基准砂率的基础上分别增加或减小1%.3、碎石5~25.0mm（5~10.0mm占20%，10~25.0mm占80%）. F类粉煤灰.4、使用部位：CFG桩.32、基准砂率为49%,在基准砂率的基础上分别增加或减小1%.3、碎石5~20.0mm（5~10.0mm占20%，10~20.0mm占80%）.4、使用部位：CFG桩.C20混凝土理论配合比（kg/m3）2、基准砂率为37%,在基准砂率的基础上分别增加或减小1%.3、碎石5~20.0mm（5~10mm占20%，10~20.0mm占80%）4、使用部位：侧沟、预制盖板等.2、基准砂率为44.0%,在基准砂率的基础上分别增加或减小1%.3、碎石5~25.0mm（5~10mm占20%，10~25.0mm占80%）4、使用部位：涵洞、垫层、翼墙、侧沟等.C20混凝土理论配合比（kg/m3）2、基准砂率为44.0%,在基准砂率的基础上分别增加或减小1%.3、碎石5~25.0mm（5~10mm占20%，10~25.0mm占80%）4、使用部位：箱涵框架基础等.C20 混凝土理论配合比（kg/m3）2、基准砂率为43.5%,在基准砂率的基础上分别增加或减小1%.3、碎石5~20.0mm(5~10.0mm占35%,10~20.0mm占65%).4、使用部位：基础、侧沟、回填等.C20 混凝土理论配合比（kg/m3）2、基准砂率为44.0%,在基准砂率的基础上分别增加或减小1%.3、碎石5~25.0mm（5~10mm占20%，10~25.0mm占80%）.4、使用部位：涵洞、垫层、翼墙、侧沟等.2、基准砂率为45.0%,在基准砂率的基础上分别增加或减小1%.3、碎石5~25.0mm（5~10mm占20%，10~25.0mm占80%）.4、使用部位：水沟、盖板、挖孔桩护壁、填充等.高性能混凝土（C25）配合比（kg/m3）2、基准砂率为47.0%.3、碎石5~10.0mm.4、使用部位：预制防护栅栏等.5、只调掺合料比例.C25 混凝土理论配合比（kg/m3）2、基准砂率为43.5%,在基准砂率的基础上分别增加或减小1%.3、碎石5~25.0mm（5~10mm占20%，10~25.0mm占80%）.4、使用部位：基础、垫层等.C25 混凝土理论配合比（kg/m3）2、基准砂率为44.0%,在基准砂率的基础上分别增加或减小1%.3、碎石5~20.0mm(5~10.0mm占35%,10~20.0mm占65%).4、使用部位：路基面找平、挡墙、侧沟及盖板、基础回填等.31、基准砂率为50.0%,在基准砂率的基础上分别增加或减小1%.2、基准水胶比为0.40,在基准水胶比的基础上分别增加或减小0.05.3、碎石5~10.0mm.4、使用部位：仰拱﹑初期支护等.C25混凝土理论配合比（kg/m3）2、基准砂率为45.0%,在基准砂率的基础上分别增加或减小1%.3、碎石5~25.0mm（5~10mm占20%，10~25.0mm占80%）. 粉煤灰：Ⅰ级.4、使用部位：水沟、盖板、挖孔桩护壁、填充等.高性能混凝土（C30）配合比（kg/m3）2、基准砂率为42.0%.3、碎石5~25.0mm（5~10mm占20%，10~25.0mm占80%）.4、使用部位：承台、涵洞.5、只调胶凝材料比例.水下混凝土高性能混凝土（C30）配合比（kg/m3）1、基准水胶比为0.38.2、基准砂率为42.0%.3、碎石5~25.0mm（5~10mm占20%，10~25.0mm占80%）.4、使用部位：桩基.5、只调胶凝材料比例.6、水下混凝土配制强度需要提高10%～20%，取15%.例：C30：fcu,0＝（30.0＋1.645×4.5）×（1+0.15）=43.0MPa.高性能混凝土（C30）配合比（kg/m3）1、基准水胶比为0.41.2、基准砂率为43.0%.3、碎石5~25.0mm（5~10mm占20%，10~25.0mm占80%）.4、使用部位：承台.5、只调胶凝材料比例.水下混凝土高性能混凝土（C30）配合比（kg/m3）1、基准水胶比为0.41.2、基准砂率为45.0%.3、碎石5~25.0mm（5~10mm占20%，10~25.0mm占80%）.4、使用部位：桩基.5、只调胶凝材料比例.6、水下混凝土配制强度需要提高10%～20%，取15%.例：C30：fcu,0＝（30.0＋1.645×4.5）×（1+0.15）=43.0MPa. 水下混凝土高性能混凝土（C30）配合比（kg/m3）1、基准水胶比为0.40.2、基准砂率为44.0%.3、碎石5~25.0mm（5~10mm占20%，10~25.0mm占80%）.4、使用部位：桩基.5、只调胶凝材料比例.6、水下混凝土配制强度需要提高10%～20%，取15%.例：C30：fcu,0＝（30.0＋1.645×4.5）×（1+0.15）=43.0MPa.高性能混凝土（C30）配合比（kg/m3）1、基准水胶比为0.41.2、基准砂率为43.0%.3、碎石5~25.0mm（5~10mm占20%，10~25.0mm占80%）.4、使用部位：承台.5、只调胶凝材料比例.高性能混凝土（C30）配合比（kg/m3）1、基准水胶比为0.38.2、基准砂率为47.0%.3、碎石5~10.0mm..4、使用部位：预制电缆槽、栅栏、声屏障等.5、只调胶凝材料比例.高性能混凝土（C30）配合比（kg/m3）1、基准水胶比为0.38.2、基准砂率为43.0%.3、碎石5~25.0mm（5~10mm占20%，10~25.0mm占80%）.4、使用部位：承台.5、只调胶凝材料比例.水下混凝土高性能混凝土（C30）配合比（kg/m3）1、基准水胶比为0.38.2、基准砂率为44.0%.3、碎石5~25.0mm（5~10mm占20%，10~25.0mm占80%）.4、使用部位：桩基、明挖基础.5、只调胶凝材料比例.6、水下混凝土配制强度需要提高10%～20%，取15%.例：C30：fcu,0＝（30.0＋1.645×4.5）×（1+0.15）=43.0MPa.高性能混凝土（C30）配合比（kg/m3）1、基准水胶比为0.38.2、基准砂率为42.0%.3、碎石5~20.0mm(5~10.0mm占35%,10~20.0mm占65%).4、使用部位：承台、基础等.5、只调胶凝材料比例.水下混凝土高性能混凝土（C30）配合比（kg/m3）1、基准水胶比为0.37.2、基准砂率为43.0%.3、碎石5~20.0mm(5~10.0mm占35%,10~20.0mm占65%).4、使用部位：承台、基础等.5、水下混凝土配制强度需要提高10%～20%，取15%.例：C30：fcu,0＝（30.0＋1.645×4.5）×（1+0.15）=43.0MPa.高性能混凝土（C30）配合比（kg/m3）1、基准水胶比为0.38.2、基准砂率为42.0%.3、碎石5~25.0mm（5~10mm占20%，10~25.0mm占80%）.4、使用部位：承台、涵洞.5、只调胶凝材料比例.水下混凝土高性能混凝土（C30）配合比（kg/m3）1、基准水胶比为0.38.2、基准砂率为44.0%.3、碎石5~25.0mm（5~10mm占20%，10~25.0mm占80%）.4、使用部位：桩基..5、水下混凝土配制强度需要提高10%～20%，取15%.例：C30：fcu,0＝（30.0＋1.645×4.5）×（1+0.15）=43.0MPa.高性能混凝土（C35）配合比（kg/m3）1、基准水胶比为0.38.2、基准砂率为42.0%.3、碎石5~25.0mm（5~10mm占20%，10~25.0mm占80%）.4、使用部位：承台、墩身、顶帽、托盘、涵洞.5、只调胶凝材料比例.高性能混凝土（C35）配合比（kg/m3）1、基准水胶比为0.39. 环境作用等级为T2.2、基准砂率为43.0%.3、碎石5~25.0mm（5~10mm占20%，10~25.0mm占80%）.4、使用部位：承台、墩身、顶帽、托盘、支承垫石.5、只调胶凝材料比例. *：外掺料.防腐承台高性能混凝土（C35）配合比（kg/m3）1、基准水胶比为0.38. 环境作用等级为H1（二氧化碳侵蚀）.2、基准砂率为45.0%. *：内掺料属胶凝材料.3、碎石5~25.0mm（5~10mm占20%，10~25.0mm占80%）.4、使用部位：承台、墩身、顶帽、托盘等.5、只调胶凝材料比例. *：内掺料，属胶凝材料.水下混凝土高性能混凝土（C35）配合比（kg/m3）1、基准水胶比为0.38. 环境作用等级为H1.2、基准砂率为44.0%. *：内掺料属胶凝材料.3、碎石5~25.0mm（5~10mm占20%，10~25.0mm占80%）.4、使用部位：桩基.5、只调胶凝材料比例. *：内掺料，属胶凝材料.6、水下混凝土配制强度需要提高10%～20%，取15%.例：C35：fcu,0＝（35.0＋1.645×4.5）×（1+0.15）=48.8MPa.高性能混凝土（C35）配合比（kg/m3）1、基准水胶比为0.40. 环境作用等级为T2.2、基准砂率为43.0%.3、碎石5~25.0mm（5~10mm占20%，10~25.0mm占80%）.4、使用部位：承台、墩身、顶帽、托盘、支承垫石.5、只调胶凝材料比例.防腐承台高性能混凝土（C35）配合比（kg/m3）1、基准水胶比为0.39. 环境作用等级为H1（二氧化碳侵蚀）.2、基准砂率为43.0%. *：内掺料，属胶凝材料.3、碎石5~25.0mm（5~10mm占20%，10~25.0mm占80%）.4、使用部位：承台、墩身、顶帽、托盘等.5、只调胶凝材料比例. 水下混凝土高性能混凝土（C35）配合比（kg/m3）1、基准水胶比为0.39. 环境作用等级为H1.2、基准砂率为44.0%. *：内掺料属胶凝材料.3、碎石5~25.0mm（5~10mm占20%，10~25.0mm占80%）.4、使用部位：桩基.5、只调胶凝材料比例.6、水下混凝土配制强度需要提高10%～20%，取15%.例：C35：fcu,0＝（35.0＋1.645×4.5）×（1+0.15）=48.8MPa.防腐承台高性能混凝土（C35）配合比（kg/m3）1、基准水胶比为0.38. 环境作用等级为H1（二氧化碳侵蚀）.2、基准砂率为42.0%. *：内掺料属胶凝材料.3、碎石5~25.0mm（5~10mm占20%，10~25.0mm占80%）.4、使用部位：承台、墩身、顶帽、托盘.5、只调胶凝材料比例.高性能混凝土（C35）配合比（kg/m3）1、基准水胶比为0.38. 环境作用等级为T2.2、基准砂率为43.0%.3、碎石5~25.0mm（5~10mm占20%，10~25.0mm占80%）.4、使用部位：墩台身、顶帽、托盘.5、只调胶凝材料比例.高性能混凝土（C35）配合比（kg/m3）1、基准水胶比为0.37. 环境作用等级为T2.2、基准砂率为43.0%.3、碎石5~20.0mm(5~10.0mm占35%,10~20.0mm占65%).4、使用部位：基础、墩台身、顶帽、托盘等.5、只调胶凝材料比例.防水混凝土高性能混凝土（C35）配合比（kg/m3）1、基准水胶比为0.38，在基准水胶比的基础上分别增加或减小0.2。

砂浆、混凝土配合比表
水泥砂浆配合比表单位：立方米
石灰砂浆配合比表单位：立方米
混合砂浆配合比表单位：立方米
混合砂浆配合比续表单位：立方米
其它灰浆浆比表 单位：立方米
其它灰浆浆比续表 单位：立方米
水泥石碴（豆石）浆配合比表 单位：立方米
豆石砼
及灰土配合比
表单位：立方米
水泥蛭石（珍珠岩）配合比表单位：立方米
水泥焦渣配合比表
单位：立方米
陶粒砼配合比表单位：立方米
普通砼配合比表单位：立方米
普通砼配合比续表单位：立方米
特种砂浆、砼配合比表单位：立方米
特种砂浆、砼配合比续表 1 单位：立方米
特种砂浆、砼配合比续表 2 单位：立方米
特种砂浆、砼配合比续表 3 单位：立方米
特种砂浆、砼配合比续表 4 单位：立方米
摘自北京市建设工程概算定额建筑工程第一册土建（下册）
砌筑砂浆混凝土配合比表。

混凝土需要用水泥作胶凝材料，砂、石作集料，与水按一定比例配合，经搅拌、成型、养护才能形成，而混凝土按标准抗压强度划分的强度等级，称为标号，分为C10、C15、C20、C25等，C25混凝土配合比是多少呢？更多与混凝土、装修相关的资讯，请点击浏览一、c25混凝土配合比1、C25混凝土配合比水泥：水：砂：碎石372：175 ：593 ： 12601 ：0.47 ：1.59 ： 3.392、调整水灰比调整水灰比为0.42，用水量为175kg，水泥用量为Mco=175/0.42=417kg，按重量法计算砂、石用量分别为：Mso==579kg，Mgo=1229kg3、混凝土配合比的试配、调整与确定试用配合比1和2，分别进行试拌：配合比1：水泥：水：砂：碎石= 372：175：593：1260 = 1：0.47：1.59：3.39；试拌材料用量为：水泥：水：砂：碎石= 8.5：4.0：13.52：28.82kg；拌和后，坍落度为30mm，达到设计要求；配合比2：水泥：水：砂:碎石= 417：175：579：1229 = 1：0.42：1.39：2.95试拌材料用量为：水泥：水：砂：碎石=9.6：4.03：13.34：28.42kg拌和后，坍落度仅20mm,达不到设计要求，故保持水灰比不变，增加水泥用量500g，增加拌和用水210g，再拌和后，坍落度达到35mm，符合设计要求。

此时，实际各材料用量为：水泥：水：砂：碎石= 10.1：4.24：13.34：28.42kg经强度检测（数据见试表），第1组、2组配合比强度均符合试配强度要求，综合经济效益，确定配合比为第1组，即：水泥：水：砂：碎石1 ：0.47 ：1.59 ：3.39372 ：175：593：1260kg/m3二、c25混凝土配合比表1、现浇碎石混凝土配合比（单位：立方米）定额编号1 2 3 4 5项目C15 C20 C25 C30 C35碎石粒径<16mm材料单位数量数量数量数量数量32.5Mpa水泥吨0.307 0.400 0.460 0.53042.5Mpa水泥吨-- -- -- -- 0.460中砂立方米0.511 0.411 0.362 0.348 0.362<16mm石子立方米0.830 0.870 0.879 0.845 0.879 水立方米0.220 0.220 0.220 0.220 0.220定额编号6 7 8 9 10项目C40 C45 C15 C20 C25碎石粒径<16mm 碎石粒径<20mm材料单位数量数量数量数量数量32.5Mpa水泥吨-- -- 0.286 0.372 0.42842.5Mpa水泥吨0.530 -- -- -- --52.5Mpa水泥吨-- 0.472 -- -- --中砂立方米0.348 0.360 0.507 0.409 0.359<16mm石子立方米0.845 0.873 -- -- --<20mm石子立方米-- -- 0.860 0.903 0.914水立方米0.220 0.220 0.200 0.200 0.200定额编号11 12 13 14项目C30 C35 C40 C45碎石粒径<20mm材料单位数量数量数量数量32.5Mpa水泥吨0.493 -- -- --42.5Mpa水泥吨-- 0.428 0.493 --52.5Mpa水泥吨-- -- -- 0.437中砂立方米0.346 0.359 0.346 0.370<20mm石子立方米0.883 0.914 0.883 0.897水立方米0.200 0.200 0.200 0.200定额编号15 16 17 18 19项目C15 C20 C25 C30 C35碎石粒径<31.5mm材料单位数量数量数量数量数量32.5Mpa水泥吨0.271 0.352 0.406 0.467 --42.5Mpa水泥吨-- -- -- -- 0.406中砂立方米0.499 0.402 0.353 0.342 0.353<31.5mm石子立方米0.884 0.930 0.943 0.913 0.943 水立方米0.190 0.190 0.190 0.190 0.190定额编号20 21 22 23 24项目C40 C45 C50 C55 C60碎石粒径<31.5mm材料单位数量数量数量数量数量42.5Mpa水泥吨0.467 -- -- -- --52.5Mpa水泥吨-- 0.415 0.456 -- --62.5Mpa水泥吨-- -- -- 0.415 0.444中砂立方米0.342 0.351 0.344 0.351 0.346<31.5mm石子立方米0.913 0.939 0.919 0.939 0.924 水立方米0.190 0.190 0.190 0.190 0.190定额编号25 26 27 28 29项目C15 C20 C25 C30 C35碎石粒径<40mm材料单位数量数量数量数量数量32.5Mpa水泥吨0.260 0.333 0.384 0.442 --42.5Mpa水泥吨-- -- -- -- 0.384中砂立方米0.491 0.394 0.346 0.336 0.346<40mm石子立方米0.909 0.958 0.973 0.943 0.973 水立方米0.180 0.180 0.180 0.180 0.1802、预制碎石混凝土配合比（单位：立方米）定额编号1 2 3 4 5项目C20 C25 C30 C35 C40碎石粒径<16mm材料单位数量数量数量数量数量32.5Mpa水泥吨0.381 0.439 0.505 -- --42.5Mpa水泥吨-- -- -- 0.439 0.505中砂立方米0.418 0.369 0.355 0.369 0.355<16mm石子立方米0.883 0.893 0.862 0.893 0.862 水立方米0.210 0.210 0.210 0.210 0.210定额编号6 7 8 9 10项目C45 C50 C20 C25 C30碎石粒径<16mm 碎石粒径<20mm材料单位数量数量数量数量数量32.5Mpa水泥吨-- -- 0.352 0.406 0.46742.5Mpa水泥吨-- -- -- -- --52.5Mpa水泥吨0.448 0.493 -- -- --中砂立方米0.367 0.358 0.415 0.365 0.354<16mm石子立方米0.889 0.867 -- -- --<20mm石子立方米-- -- 0.916 0.931 0.900水立方米0.210 0.210 0.190 0.190 0.190定额编号11 12 13 14项目C35 C40 C45 C50碎石粒径<20mm材料单位数量数量数量数量42.5Mpa水泥吨0.406 0.467 -- --52.5Mpa水泥吨-- -- 0.415 0.456中砂立方米0.365 0.354 0.364 0.356<20mm石子立方米0.931 0.900 0.926 0.906水立方米0.190 0.190 0.190 0.190定额编号15 16 17 18 19项目C20 C25 C30 C35 C40碎石粒径<40mm材料单位数量数量数量数量数量32.5Mpa水泥吨0.314 0.362 0.416 -- --42.5Mpa水泥吨-- -- -- 0.362 0.416中砂立方米0.400 0.352 0.342 0.352 0.342<40mm石子立方米0.972 0.989 0.962 0.989 0.962 水立方米0.170 0.170 0.170 0.170 0.170定额编号20 21项目C45 C50碎石粒径<40mm材料单位数量数量52.5Mpa水泥吨0.371 0.406中砂立方米0.351 0.344<40mm石子立方米0.985 0.967水立方米0.170 0.1703、水下灌注碎石混凝土配合比（单位：立方米）定额编号1 2 3 4 5项目C20 C25 C30 C35 C40碎石粒径<31.5mm材料单位数量数量数量数量数量32.5Mpa水泥吨0.441 0.501 -- -- --42.5Mpa水泥吨-- -- 0.411 0.501 --52.5Mpa水泥吨-- -- -- -- 0.469中砂立方米0.545 0.527 0.544 0.527 0.536<31.5mm石子立方米0.692 0.70 0.691 0.70 0.682 水立方米0.234 0.234 0.234 0.234 0.234。

计算日期f cu.k35 2.0 2.5 3.0 4.0 5.0 6.0f cu.o 43.2a a a b a a a b f ce 440.460.070.480.33w/c=0.45指标10204016204015~2017516014518017015510~151801651501851751605~1018517015519018016510~3019017015020018516530~5020018016021019517550~7021019017022020518570~90215195175230215195未掺减水剂用水量M WO 220kg 150黄腾液体高效减水剂、长沙粉红色膨胀剂、散装粉媒灰。

《粉煤灰混凝土应用技术规程》GBJ146-90；2）、材料选择：水泥采用广西华润牌P·O 42.5级；中砂（河砂）；5～31.5mm 花岗岩连续级配碎石及饮用水；1、确定试配强度：2、计算水灰比：承包单位：监理单位：使用部位地下室底板、独立基础等1）、配合比设计依据：《普通混凝土配合比设计规程》JGJ55-2000；结构名称碎石卵石水泥混凝土配合比快速自动计算表（一）试样编号：设计标号C35泵送防水混凝土记录编号：Q Z-PB-001-12008年8月18日掺外加剂时混凝土的用水量按mwa=mwo(1-β)坍落度mm 项目拌合物稠度维勃稠度mm 强度标准差 W/C =a a ×f ce/(f cu,0+a a ×a b ×f ce)=(0.46×44)/(43.2+0.46×0.07×44)=0.45 3、根据坍落度及碎石最大粒径选取用水量：依据施工要求坍落度设计为150～180mm，M W0（黄腾液体减水剂减水率20%）卵石最大粒径碎石最大粒径a.当水灰比在0.4~0.8范围时,按上表取值.b.当水灰比小于0.4或大于0.8的混凝土及采用特殊工艺的混凝土用水量由试验确定。
