互换性试卷~————————————————————————————————作者：————————————————————————————————日期：互换性与技术测量试卷一一.是非判断题：（是划“√”非划“×”）（10分）1.只要将零件的基本尺寸一致，则零件就具有互换性。

2.数字为正的偏差称为上偏差，数字为负的偏差称为下偏差。

3.误差是加工和检测过程中产生的，公差是设计给定的。

4.φ10f7、φ10f8分别与φ10H8配合，它们的Xmin值相等。

5.若某圆柱面的圆度误差值为0.005mm，则该圆柱面对轴线的径向圆跳动差值亦不小于0.005mm。

6.滚动轴承外圈与座孔的配合为基孔制、内圈与轴的配合为基轴制。

7.精密粗糙度仪是采用针描原理进行测量的。

8.在精密测量中，量块通常是按等使用的。

9.已知某配合的Ymax=－25μm，Tf=35μm。

则此配合是过渡配合。

10.加工零件的实际尺寸愈靠近基本尺寸，就愈准确。

二、填空题：（15分）1.若某孔的尺寸标注为φ300+0.021mm，则该零件的MMS为，又称为该零件的；其LMS为，又称为该零件的；而加工允许的尺寸变动范围是，称为该零件的。

若加工后测得某孔的实际尺寸为φ30mm，则该零件（是、否）合格。

2.φ30F7/h7表示基本尺寸为的基轴（基准）制的配合。

其中F7、h6是代号，F、h是代号，7、6表示数。

3.极限尺寸判断原则是指孔和轴的尺寸不允许超过其尺寸，并在任何位置上孔和轴的尺寸不允许超过其。

4.测量的四要素为：测量对象；测量计量单位；测量方法；测量精确度。

5.测量误差按其性质分为三类，即。

三、选择题：（10分）1.基本偏差为a~h的轴与基本偏差为H的孔可构成。

a.基孔制的间隙配合；b.基轴制的间隙配合；c.基孔制的过渡配合；d.基轴制的过渡配合。

2.MMS是的统称。

a.Dmax和dmax；b.Dmin和dmin;c.Dmax和dmin；d.Dmin和dmax。

一、填空题（每空1分，共30分）1、所谓互换性是指同一规格的一批零件或部件中，任取其一，不需要任何或装在机器上并达到规定的功能要求。

互换性按互换程度分可分为互换和互换。

2、一个完整的测量过程应包括、、、四个基本要素。

3、使用普通计量器具测量某尺寸为φ50009.0030.0+-mm,查得安全裕度为0.003mm, 则上验收极限为, 下验收极限为.4、滚动轴承套圈所受负荷可分为______负荷, _______负荷, ________负荷。

5、轮廓度公差无基准要求时为，有基准要求时为。

6、国家标准只对螺纹的_____径和______径规定了公差。

根据螺纹使用场合不同，规定螺纹精度分为________、________和________三个等级。

7、对齿轮传动使用要求的四个方面是：、、、。

8、建立尺寸链，首先要确定环。

尺寸链至少由个环组成。

9、评定形状误差的基本原则是____________，其含义是指__________相对于__________的最大变动量为最小。

形状误差值用______________的宽度或直径来表示。

二、单项选择题（每小题1分，共10分）1、量块按“等”使用比按“级”使用测量精度高。

（）2、数值为正的偏差称为上偏差，数值为负的偏差称为下偏差。

（）3、粗大误差是不可避免的。

（）4、一个尺寸链中至少要有一个减环组成。

（）5、公差通常为正，在个别情况下也可以为负或零。

（）6、国家标准规定，孔就是圆柱形的内表面。

（）7、滚动轴承内圈和轴之间配合采用的是基轴制。

（）8、Φ10E7、Φ10E8、Φ10E9三种孔的上偏差各不相同，而下偏差相同。

（）9、轴孔配合的Y max=-60μm，配合公差T f=40μm，可以分析判断该配合为过盈配合。

（）10、包容要求适用于尺寸公差和形位公差互相独立的场合使用。

（）三、简答题（每小题5分，共10分）1、什么叫一般公差，线性尺寸一般公差规定几级精度，图样上如何表示？2、量块的“级”和“等”是根据什么划分的，按“级”和“等”使用有何不同？互换性与测量技术课程试卷学年第学期___________ 系 _______________专业_____________ 班级 姓名________学号________________座号：_ _密 封 线 内 不 要 答 题———————————密———————————————封———————————————线————————————四、计算、作图题（5小题，共50分）1、将下列各项公差要求标注在图上（10分）（1） 左端面的平面度公差0.01mm（2） 右端面对左端面的平行度公差0.04mm （3） ø70mm 孔按H7遵守包容原则，ø210mm 外圆按h7遵守独立原则 （4） ø70mm 孔对左端面的垂直度公差0.02mm （5） ø210mm 外圆对ø70mm 孔的同轴度公差0.03mm2、改错题（共10分）将下列不合理的标注改为合理的标注（公差符号不允许更改）得 分04.012.070－－φ06.0060+φ3、有一轴孔配合，孔的极限尺寸Ｄmax ＝30.021，Ｄmin ＝30；轴的极限尺寸ｄmax ＝30.040 ，ｄmin ＝30.028，试求孔、轴的极限偏差、公差、配合的极限间隙（或过盈），配合公差，并画出尺寸公差带图，指明配合类别。

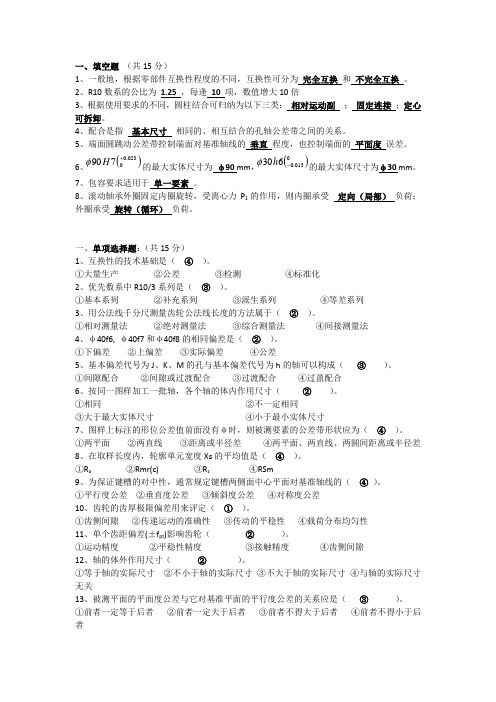

一、填空题（共15分）1、一般地，根据零部件互换性程度的不同，互换性可分为完全互换和不完全互换。

2、R10数系的公比为1.25，每逢10项，数值增大10倍3、根据使用要求的不同，圆柱结合可归纳为以下三类：相对运动副；固定连接；定心可拆卸。

4、配合是指基本尺寸相同的、相互结合的孔轴公差带之间的关系。

5、端面圆跳动公差带控制端面对基准轴线的垂直程度，也控制端面的平面度误差。

6、的最大实体尺寸为φ90mm ，的最大实体尺寸为φ30mm 。

7、包容要求适用于单一要素。

8、滚动轴承外圈固定内圈旋转，受离心力P 1的作用，则内圈承受定向（局部）负荷；外圈承受旋转（循环）负荷。

一、单项选择题：（共15分）1、互换性的技术基础是（ ④ ）。

①大量生产 ②公差 ③检测 ④标准化 2、优先数系中R10/3系列是（③）。

①基本系列②补充系列 ③派生系列 ④等差系列 3、用公法线千分尺测量齿轮公法线长度的方法属于（②）。

①相对测量法②绝对测量法③综合测量法④间接测量法4、φ40f6, φ40f7和φ40f8的相同偏差是（②）。

①下偏差②上偏差③实际偏差④公差5、基本偏差代号为J 、K 、M 的孔与基本偏差代号为h 的轴可以构成（③）。

①间隙配合②间隙或过渡配合③过渡配合④过盈配合6、按同一图样加工一批轴，各个轴的体内作用尺寸（②）。

①相同②不一定相同③大于最大实体尺寸④小于最小实体尺寸7、图样上标注的形位公差值前面没有φ时，则被测要素的公差带形状应为（④）。

①两平面②两直线③距离或半径差④两平面、两直线、两圆间距离或半径差 8、在取样长度内，轮廓单元宽度Xs 的平均值是（④）。

①R a ②Rmr(c) ③R z ④RSm9、为保证键槽的对中性，通常规定键槽两侧面中心平面对基准轴线的（④）。

①平行度公差②垂直度公差③倾斜度公差④对称度公差10、齿轮的齿厚极限偏差用来评定（①）。

①齿侧间隙②传递运动的准确性③传动的平稳性④载荷分布均匀性 11、单个齿距偏差(±f pt )影响齿轮（②）。

：_______________专业：________________ 班级：________________ 姓名：___________学号：________________座号：___密 封 线 内 不 要 答 题———————————密———————————————封———————————————线————————————一、填空（每空2分，共30分）1．所谓互换性是指同一规格的一批零件或部件中，任取其一，不需要任何 或 装在机器上并达到规定的功能要求。

互换性的种类按照互换程度，可以分为 、和 。

2．一个完整的测量过程应包括 、 、 、 四个基本要素。

3．测量误差按其性质可为 、 、 。

4．滚动轴承是标准部件，为了便于互换，轴承内圈与轴采用基 制配合，外圈与孔采用基 制配合。

6．用量规检验产品工件时，其合格标志是 ， ，反之，即为不合格品。

二、单项选择题（每小题2分，共20分）1．下列测量器具中满足阿贝测长原则的是 。

（ ） A ．游标卡尺 B ．百分表 C ．千分尺 D ．量块2．下列叙述正确的是 。

（ ）A ．为了实现互换性，零件的公差应规定得越小越好。

B ．公差一般为正，在个别情况下也可以为负或零。

C ．过渡配合可能有间隙，也可能有过盈。

因此过渡配合可能是间隙配合，也可能是过盈配合。

D ．一般情况下应优先选用基孔制。

3．决定尺寸公差带大小的是 。

（ ）A ．公差等级B ．公称尺寸C ．实际偏差D ．基本偏差4．下列配合零件不应选用基轴制的是 。

（ ）A ．滚动轴承外圈与外壳孔。

B ．同一轴与多孔相配，且有不同的配合性质。

C ．滚动轴承内圈与轴。

D ．轴为冷拉圆钢，不需再加工。

5．方向公差具有综合控制被测要素 的职能。

（ ） A ．形状和位置 B ．形状和方向C ．位置D ．方向和位置三、计算、作图题（总计5小题，共50分）1．根据表中的已知数据，填写表中的空格（16分）序号 尺寸标注公称尺寸极限尺寸极限偏差 公差上极限尺寸下极限尺寸上极限偏差 下极限偏差1 孔2轴φ70.041+0.011题 号 一 二 三 总分 得 分 阅卷人得 分得 分得 分***学院《互换性与测量技术》课程试卷2015――2016 学年第 1 学期：_______________专业：________________ 班级：________________ 姓名：___________学号：________________座号：___ 密 封 线 内 不 要 答 题 ———————————密———————————————封———————————————线————————————学院：_______________专业：________________ 班级：________________ 姓名：___________学号：________________座号：___ 密 封 线 内 不 要 答 题 ———————————密———————————————封———————————————线———————————— ______________专业：________________ 班级：________________ 姓名：___________学号：________________座号：___ 密 封 线 内 不 要 答 题——————————密———————————————封———————————————线———————————— 3孔φ20+0.0170.0114轴φ90φ89.9870.022 2.试判别下列各组配合中的配合性质是否相同（4分）φ25M8/h7与 φ25H8/m7； φ40H7/js6与φ40JS7/h63.将下列不合理的标注改为合理的标注（公差符号不允许更改）（14分）4. 按图示标注填表（16分）图号遵守公差原则或公差要求轴为最大实体尺寸时的几何误差轴为最小实体尺寸时允许的几何误差遵守边界及边界尺寸ab***学院试卷参考答案***学院2013～2014学年第 2 学期互换性与测量技术(A)参考答案及评分标准考试方式：闭卷（开卷、闭卷、其他）系（院）：机械系年级：14 专业：14机电，五年制…………………………………………………………………………………………….注：标准答案、参考答案要点及评分标准须写清题号、每小题得分、共得分等。

a) b) c)图例序号采用公差原则边界及边界尺寸给定的形位公差值可能允许的最大形位误差值abc2．矩形花键的定心方式有哪几种？国标规定采用何种方式？为什么？（8分）答：3．表面粗糙度对零件的工作性能有哪些影响？（5分）答：4．评定齿轮传递运动准确性和评定齿轮传动平稳性指标都有哪些？（10分）答：四．标注与改错题（共18分，按具体要求答题）1.试将下列各项几何公差要求标注在所示的图上。

（8分）（1）Φ100h8圆柱面对Φ40H7孔轴线的径向圆跳动公差为0.025mm。

（2）Φ40H7孔圆柱度公差为0.007mm。

（3）左右两凸台端面对Φ40H7孔轴线的圆跳动公差为0.012mm。

（4）轮毂键槽（中心面）对Φ40H7孔轴线的对称度公差为0.02mm。

解：2．改正所示图上的几何公差标注的错误（几何公差特征符号不允许变更）。

（10 分）解：（1）耐磨性；（2）配合性质稳定性；（3）耐疲劳性；（4）抗腐蚀性；（5）结合密封性。

（每个一分）4．评定齿轮传递运动准确性和评定齿轮传动平稳性指标都有哪些？（10分）答：评定齿轮传递运动准确性指标：切向综合总偏差、齿距累积总偏差、齿距累积偏差、径向跳动、径向综合总偏差。

（每个一分）评定齿轮传递运动平稳性指标：一齿切向综合偏差、一齿径向综合偏差、齿廓总偏差、基圆齿距偏差、单个齿距偏差。

（每个一分）四．标注与改错题（共20分，按具体要求答题）1.试将下列各项几何公差要求标注在所示的图上。

（8分）正确标注一问2分解：2．解：给分标准：圆度去掉基准A，2分，同轴度指引线对齐尺寸线，1分，加φ1分；圆柱度错开尺寸线，1分，去掉φ1分；AB字母对准尺寸线各1分；全跳动错开尺寸线1分，基准加B1分。

五．综合计算题（共15分，要求步骤清晰、计算完整、结论明确）有一孔、轴配合，基本尺寸D=60mm，配合公差为49μm，最大间隙为19μm，孔的公差为30μm，轴的下偏差为+11μm。

2018年4月高等教育自学考试《互换性原理与测量技术基础》试题课程代码：02609一、单项选择题1．关于公差与配合，下列表述正确的是A．比的精度高B．比的精度高C．国家标准规定禁止非基准孔与非基准轴组成的配合D．零件的尺寸精度高，则其配合间隙必定小2．在国家标准中，标准公差的等级共分为A． 17级 B． 18级 C． 19级 D．20级3．基本偏差为m的轴的公差带与基准孔H的公差带形成A．间隙配合 B．过盈配合C．过渡配合 D．过渡配合或过盈配合4．若随机误差符合正态分布，且无系统误差和粗大误差，则测量结果出现置信概率为99．73％的分布范围是A． B．2 C．3 D．45．新国家标准规定的表面粗糙度评定参数中属于间距参数的是A． B． C． D．6．在下列形位公差中，属于位置公差的是A．线轮廓度 B．对称度 C．圆度 D．面轮廓度7．在图样上标注形位公差，当公差值前面加注中时，该被测要素的公差带形状应为A．两同心圆 B．两同轴圆柱C．圆形或球形 D．圆形或圆柱形8．公差带的几何形状为圆柱体的公差项目是A．圆度 B．单一方向上的平行度C．任意方向上中心要素的平行度 D．圆柱度9．公差带与径向全跳动公差带形状相同的形状公差是A．圆柱度 B．圆度 C．直线度 D．平面度10．在车间生产中评定表面粗糙度轮廓参数最常用的方法是A．比较法 B．光切法 C．干涉法 D．针描法11．根据泰勒原则，“通规”用于控制工件的A．体内作用尺寸 B．体外作用尺寸C．最大实体尺寸 D．最小实体尺寸12．在轴承配合选择中，宜采用较小的间隙配合或较松的过渡配合的情形是A．轴承负荷较重 B．轴承承受循环载荷C．轴承承受局部载荷 D．有较高旋转精度的轴承13．在国家标准中，公制普通螺纹的牙形角为A． 30o B． 45o C． 60o D． 90o14．根据泰勒原则，“止规”用于控制工件的A．作用尺寸 B．实际尺寸 C．基本尺寸 D．极限尺寸15．对于孔，J~ZC(js除外)的基本偏差为A．EI B．ES C．es D．ei二、填空题16．机械设计与制造中的互换性通常包括和的互换。

《互换性与测量技术基础》模拟试卷⼀附答案互换性与测量技术基础模拟试题⼀专业：班级：姓名：学号：成绩：⼀、名词解释（每题2分，共10分）1、公差2、过渡配合3、微观不平度⼗点⾼度4、长周期误差5、理想边界⼆、判断题（每题2分，共14分，正确的打√，错误的打×）1、（）国家标准规定，轴只是指圆柱形的外表⾯；2．（）零件的表⾯粗糙度值越⼩，则零件的尺⼨精度应越⾼；3．（）基孔制的特点就是先加⼯孔，基轴制的特点就是先加⼯轴；4．（）配合公差的数值愈⼩，相互配合的孔、轴公差等级要求就愈⾼；5．（）⼯作时孔温⾼于轴温，设计时过渡量应加⼤；6．（）国标对普通螺纹除规定中径公差外，还规定了螺距公差和⽛型半⾓公差；7．（）齿形误差是⽤作评定齿轮传动平稳性的⼀个单向线指标三．填空题（每空1分，共20分，将正确的答案填写在横线上）1．轴的基本偏差是以配合为基础⽽制定的；2．50H10φ的孔和50js10φ的轴，已知IT100.100mm ＝，则其ES= mm ，EI= mm ，es= mm ，ei= mm ；3．螺纹公差带相对于基本⽛型的位置由基本偏差确定，外螺纹的基本偏差是，内螺纹的基本偏差是；4．花键按键廓形状的不同可分为、、，其中应⽤最⼴的是；5．对于相对运动的机构应选⽤配合，对不加紧固件，但要求传递较⼤扭矩的联接，应选⽤配合；6．在形状公差中，当被测要素是⼀空间直线，若给定⼀个⽅向时，其公差带是之间的区域。

若给定任意⽅向时，其公差带是区域；7．中线是评定表⾯轮廓的基准线，实际使⽤中其包括和两种；8．作⽤在轴承上的负荷可以分为、、三种类型。
