互换性试题及答案

互换性试题第一章1.互换性按其_____可分为完全互换性和不完全互换性。

A.方法B.性质C.程度D.效果2.具有互换性的零件，其几何参数制成绝对精确是_____。

A.有可能的B.有必要的C.不可能的D.没必要的3.加工后零件的实际尺寸与理想尺寸之差，称为_____ A.形状误差B.尺寸误差C.公差D.形体误差4.互换性在机械制造业种的作用有_____A.便于采用高效专用设备B.便于装配自动化C.便于采用三化D.保证产品质量 5.标准化的意义在于_____A.是现代化大生产的重要手段B.是科学管理的基础C.是产品的设计的基本要求D.是计量工作的前提答案：C; CD B ABCD ABCD 判断：1. 具有互换性的零件，其几何参数必须制成绝对精确。

2. 2.公差是允许零件尺寸的最大偏差。

3. 3.在确定产品的参数或参数系列时，应最大限度的采用优先数和优先数系数。

4. 4.优先数系数是一些十进制等差数列构成的。

5. 5.公差值可以为零。

答案：BBABB 填空：1.不完全互换是指___________。

2.完全互换是指__________ 3.当装配要求很高时，若采用_____将使零件的尺寸公差很小，加工______，成本_____，甚至无法加工。

4．有时用加工或调整某一特定零件的尺寸，以达到其＿＿＿＿＿＿，称为＿＿＿＿＿＿。

5．优先数系仲任何一数值均称为＿＿＿＿＿＿＿＿＿＿＿。

6. 制造水平提高，可以减小＿＿＿＿＿＿＿＿，但永远不可能＿＿＿＿＿＿＿＿＿。

7. 规定公差的原则是＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿。

答案：1.零部件在装配前，允许有附加的选择；装配时允许有附加的调整，但不允许装配；装配时能满足预定要求。

2.零部件在装配或更换前，不作任何选择；装配或更换时不做任何调整或者修配；装配或更换后能满足使用要求。

3.完全互换困难很高4. 装配精度要求调整法5. 优先数6. 尺寸误差消除尺寸误差7. 在保证满足产品使用性能的前提下，给出尽可能大的公差综合题：1. 什么是互换性？它对现代工业生产有何重要意义？2. 生产仲常用的互换性有几种？采用不完全互换的条件和意义是什么？3. 什么是公差与配合制？它包括哪些内容？4. 何谓泰勒原则？其内容如何？5. 建立公差与配合标准有何重要意义？6. 什么是国际公差制？我国为什么要采用国际公差制？1答案：1. 一台机器是很多零部件装配在一起所构成的。

一、判断题(13小题,共13.0分)(1分)[1]如果零部件装配或更换时不需要挑选或修配，则该批零部件满足完全互换性。

（ ） (1分)[2]在任意方向上的直线度，其公差带形状为两条平行直线。

（ ）(1分)[3]角度量值因为能通过等分圆周来获得任意大小的角度，因此无需再建立角度量值基准( )(1分)[4]若某轴的轴线直线度误差未超过直线度公差，则此轴的同轴度误差亦合格。

（ ） (1分)[5]计量器具的误差总和反映在示值误差和测量的重复性上。

( )(1分)[6]一般来说，同一要素的形状公差应大于定向的位置公差，平行度公差应大于相应的尺寸公差。

（ ）(1分)[7]过渡配合可能具有间隙，也可能具有过盈，因此，过渡配合可能是间隙配合，也可能是过盈配合。

（ ）(1分)[8]为减少测量误差，一般不采用间接测量。

( )(1分)[9]同一字母的孔的基本偏差与轴的基本偏差相对于零线是完全对称的（ ）。

(1分)[10]结构型圆锥配合应优先选用基轴制配合。

（ ）(1分)[11]为提高测量的准确性，应尽量选用高等级量块作为基准进行测量。

( ) (1分)[12]图样标注中0.021020φ+孔，如果没有标注其圆度公差，那么它的圆度误差值可任意确定。

（ ）(1分)[13]滚筒类零件的尺寸精度要求很低，形状精度要求较高，所以设计时应采用独立原则。

（ ）二、填空题(12小题,共24.0分)(2分)[1]齿轮的基节偏差主要是由( )和( )引起的。

(2分)[2]已知封闭环的极限尺寸和各组成环的基本尺寸，求各组成环的极限偏差的计算称之为( )。

(2分)[3]滚动轴承内圈内径的公差为10m μ，与之相配合的轴颈的直径公差为13m μ，若要求的最大过盈max Y 为-25m μ，则轴颈直径的下偏差为( ) m μ。

(2分)[4]量块组合使用时，为减少量块组合的积累误差，应力求使用最少的块数，一般不超过 块。

(2分)[5]配合代号为φ50H10／js10的孔轴，已知IT10=0.100mm ，其配合的极限间隙（或过盈）分别为( )mm 、( )mm 。

互换性期末考试试题及答案一、选择题（每题2分，共20分）1. 互换性的定义是什么？A. 零件的尺寸精度B. 零件的几何精度C. 零件在装配过程中能够互相替换使用的性质D. 零件的表面粗糙度2. 互换性的主要作用是？A. 提高产品质量B. 降低生产成本B. 提高生产效率D. 保证产品性能3. 互换性在生产中的重要性体现在哪些方面？A. 保证产品质量B. 简化生产工艺C. 降低生产成本D. 所有选项4. 互换性设计的基本要求是什么？A. 确保零件的尺寸精度B. 确保零件的几何精度C. 确保零件的互换性D. 确保零件的表面粗糙度5. 互换性与标准化的关系是什么？A. 互换性是标准化的基础B. 标准化是互换性的前提C. 两者没有直接关系D. 互换性是标准化的结果6. 互换性与批量生产的关系是什么？A. 互换性是批量生产的基础B. 批量生产是互换性的前提C. 两者没有直接关系D. 互换性是批量生产的结果7. 互换性与装配的关系是什么？A. 互换性是装配的基础B. 装配是互换性的前提C. 两者没有直接关系D. 互换性是装配的结果8. 互换性与产品性能的关系是什么？A. 互换性是产品性能的基础B. 产品性能是互换性的前提C. 两者没有直接关系D. 互换性是产品性能的结果9. 互换性与产品可靠性的关系是什么？A. 互换性是产品可靠性的基础B. 产品可靠性是互换性的前提C. 两者没有直接关系D. 互换性是产品可靠性的结果10. 互换性与产品经济性的关系是什么？A. 互换性是产品经济性的基础B. 产品经济性是互换性的前提C. 两者没有直接关系D. 互换性是产品经济性的结果二、简答题（每题10分，共30分）1. 简述互换性在机械设计中的重要性。

2. 解释什么是尺寸链，并举例说明其在互换性中的应用。

3. 描述互换性与标准化、系列化、通用化之间的关系。

三、计算题（每题25分，共50分）1. 某零件的尺寸为50±0.1mm，若要保证装配时的互换性，需要考虑哪些因素？请计算装配时的最小间隙和最大间隙。

互换性与技术测量试题及答案(4套)填空题1、轴的基本偏差代号为________～________时，与基准孔配合形成间隙配合。

2、孔和轴的公差带由__________决定大小，由___________决定位置。

3、已知某基准孔的公差为0、013，则它的下偏差为________mm，上偏差为________mm。

4、在任意方向上，线的位置度公差带形状是________________________，在给定的一个方向上，线的位置度公差带形状是________________________。

5、圆度和圆柱度公差等级有____级，其它注出形位公差项目的等级有____。

6、孔的最大实体尺寸即孔的________•极限尺寸，轴的最大实体尺寸为轴的________极限尺寸。

9、国标规定的表面粗糙度高度参数（名称和代号）有________________、________________、________________。

10、根据泰勒原则，量规通规的工作面应是_________表面，止规的工作面应是________表面。

11、圆柱度和径向全跳动公差带的________相同，________不同。

一、判断题（若正确请在题后的括弧内打“√”）1、零件尺寸的公差等级越高，其基本偏差的绝对值就越小。

( )2、φ30M8／h7和φ30H8／m7的配合性质相同。

( )3、作用中径反映了实际螺纹的中径偏差、螺距偏差和牙型半角偏差的综合作用。

( )4、直线度公差带一定是距离为公差值t 的两平行平面之间的区域。

( )5、当包容要求用于单一要素时，被测要素必须遵守最大实体实效边界。

( )7、测量过程中产生随机误差的原因可以一一找出，而系统误差是测量过程中所不能避免的。

( )8、光滑极限量规通规的基本尺寸等于工件的最大极限尺寸。

( )9、零件的实际尺寸越接近其基本尺寸就越好。

( )10、使用的量块数越多，组合出的尺寸越准确。

( )三、某基孔制配合，基本尺寸为，孔公差为0、039mm，轴公差为0、025mm，已知配合的最小间隙是＋0、009 mm，试确定孔、轴极限偏差，画出孔、轴尺寸公差带图。

互换性试题第一章1.互换性按其_____可分为完全互换性和不完全互换性。

A.方法B.性质C.程度D.效果2.具有互换性的零件，其几何参数制成绝对精确是_____。

A.有可能的B.有必要的C.不可能的D.没必要的3.加工后零件的实际尺寸与理想尺寸之差，称为_____ A.形状误差B.尺寸误差C.公差D.形体误差4.互换性在机械制造业种的作用有_____A.便于采用高效专用设备B.便于装配自动化C.便于采用三化D.保证产品质量 5.标准化的意义在于_____A.是现代化大生产的重要手段B.是科学管理的基础C.是产品的设计的基本要求D.是计量工作的前提答案：C; CD B ABCD ABCD 判断：1. 具有互换性的零件，其几何参数必须制成绝对精确。

2. 2.公差是允许零件尺寸的最大偏差。

3. 3.在确定产品的参数或参数系列时，应最大限度的采用优先数和优先数系数。

4. 4.优先数系数是一些十进制等差数列构成的。

5. 5.公差值可以为零。

答案：BBABB 填空：1.不完全互换是指___________。

2.完全互换是指__________ 3.当装配要求很高时，若采用_____将使零件的尺寸公差很小，加工______，成本_____，甚至无法加工。

4．有时用加工或调整某一特定零件的尺寸，以达到其＿＿＿＿＿＿，称为＿＿＿＿＿＿。

5．优先数系仲任何一数值均称为＿＿＿＿＿＿＿＿＿＿＿。

6. 制造水平提高，可以减小＿＿＿＿＿＿＿＿，但永远不可能＿＿＿＿＿＿＿＿＿。

7. 规定公差的原则是＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿。

答案：1.零部件在装配前，允许有附加的选择；装配时允许有附加的调整，但不允许装配；装配时能满足预定要求。

2.零部件在装配或更换前，不作任何选择；装配或更换时不做任何调整或者修配；装配或更换后能满足使用要求。

3.完全互换困难很高4. 装配精度要求调整法5. 优先数6. 尺寸误差消除尺寸误差7. 在保证满足产品使用性能的前提下，给出尽可能大的公差综合题：1. 什么是互换性？它对现代工业生产有何重要意义？2. 生产仲常用的互换性有几种？采用不完全互换的条件和意义是什么？3. 什么是公差与配合制？它包括哪些内容？4. 何谓泰勒原则？其内容如何？5. 建立公差与配合标准有何重要意义？6. 什么是国际公差制？我国为什么要采用国际公差制？1答案：1. 一台机器是很多零部件装配在一起所构成的。

第一章1.互换性按其_____可分为完全互换性和不完全互换性。

A.方法B.性质C.程度D.效果2.具有互换性的零件，其几何参数制成绝对精确是_____。

A.有可能的B.有必要的C.不可能的D.没必要的3.加工后零件的实际尺寸与理想尺寸之差，称为_____A.形状误差B.尺寸误差C.公差D.形体误差4.互换性在机械制造业种的作用有_____A.便于采用高效专用设备B.便于装配自动化C.便于采用三化D.保证产品质量5.标准化的意义在于_____A.是现代化大生产的重要手段B.是科学管理的基础C.是产品的设计的基本要求D.是计量工作的前提答案：C; CD B ABCD ABCD判断：1.具有互换性的零件，其几何参数必须制成绝对精确。

2. 2.公差是允许零件尺寸的最大偏差。

3. 3.在确定产品的参数或参数系列时，应最大限度的采用优先数和优先数系数。

4. 4.优先数系数是由一些十进制等差数列构成的。

5. 5.公差值可以为零。

答案：BBABB（A:正确，B:错误）填空：装配时能满足预定要求。

2.零部件在装配或更换前，不作任何选择；装配或更换时不做任何调整或者修配；装配或更换后能满足使用要求。

3.完全互换困难很高4. 装配精度要求调整法5. 优先数6. 尺寸误差消除尺寸误差7. 在保证满足产品使用性能的前提下，给出尽可能大的公差综合题：答案：1. 一台机器是由很多零部件装配在一起所构成的。

在装配时，从大批生产出的同一规格的零部件中，任意取出一件，不需要再经过任何挑选或修配，便可直接安装到该机器所在部件上去，而且能达到预定的质量和性能要求，这种技术叫互换性。

这类零部件称为具有互换性的零部件。

互换性是现代机械制造工业按照专业化协作原则组织生产的基本条件，以便于组织流水作业和自动化生产。

按照互换性原则进行生产，可以大大简化零部件的设计、制造和装配过程，缩短生产周期，提高劳动生产率，降低生产成本，保证产品质量，便于使用维修。

一、填空题（每题1分，共10分）1．公差原则中，包容要求以最大实体边界为理想边界，最大实体要求以最大实体实效边界为理想边界。

2．线性尺寸的一般公差规定有4个公差等级，它们是精密、中等、粗糙、很粗（或f、m、c、v）。

3．若孔、轴间无相对运动，孔、轴配合后对中要求高，并装拆频繁，它们的配合应选用过渡配合。

4．外径千分尺的分度值是0.01 mm。

5．我国的标准分为国家标准、行业标准、地方标准、企业标准4级。

6．在基孔制配合中，轴的基本偏差a-h用于间隙配合。

7、取样长度是在X轴方向判别被评定的表面轮廓不规则特征的长度。

8．给定平面内的直线度公差带的形状是间距为公差值的两平行直线间区域。

9．测量不确定度是表征合理地赋予被测量之值的分散性，与测量结果相联系的特性。

10．新一代GPS标准所指的GPS的中文全称是产品几何技术规范。

三、简答题（3小题，每题6分，共18分）1．什么是测量过程四要素，并对每一要素作较详细的解释。

答：包括测量对象、计量单位、测量方法和测量准确度四个要素。

（2分）测量对象：主要是指几何量，包括长度、角度、几何误差、表面粗超度等。

（1分）计量单位：为保证测量的正确性，计量单位必须统一，我国以国际单位制为基础。

（1分）测量方法：对测量操作中逻辑结构的描述，通常指在测量时所采用的测量器具、测量原理和测量条件的综合。

（1分）测量准确度：指测量结果与被测量的真值的一致程度。

（1分）2．用简图描述公称组成要素、公称导出要素、实际组成要素、提取组成要素、提取导出要素、拟合组成要素、拟合导出要素之间的相互关系。

（测控专业做，其他专业不做）答：如下图所示评分标准：用流程图描述上述关系也可。

其他答案视情况而定给分。

3．举例说明公称尺寸、上极限尺寸、下极限尺寸、上极限偏差、下极限偏差、公差的概念。

答：例如039.0040+φ公称尺寸为mm 40φ（1分）上极限尺寸为mm 039.40φ（1分） 下极限尺寸为mm 40φ（1分）上极限偏差为+0.039mm （1分） 下极限偏差为0mm （1分）公差为0.039mm （1分）4、在不改变下图几何公差项目的前提下，按GB/T1182-2008改正下列各图中几何公差标注上的错误。

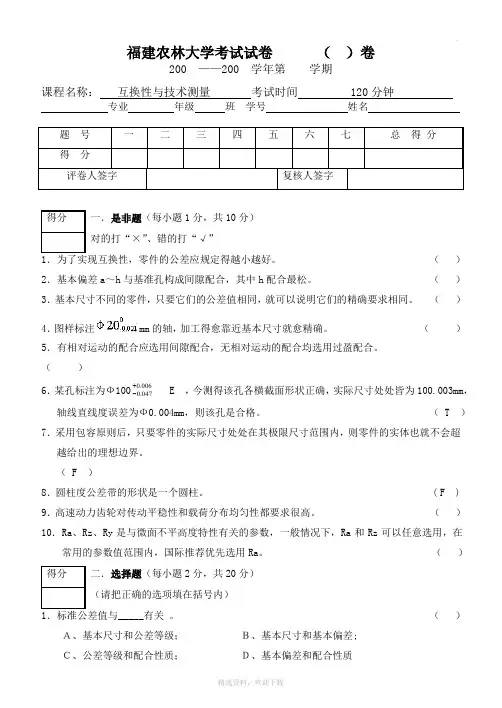

福建农林大学考试试卷 （ ）卷200 ——200 学年第 学期课程名称： 互换性与技术测量 考试时间 120分钟专业 年级 班 学号 姓名一．是非题（每小题1分，共10分） 对的打“×”、错的打“√”（ ） 2．基本偏差a ～h 与基准孔构成间隙配合，其中h 配合最松。

（ ） 3．基本尺寸不同的零件，只要它们的公差值相同，就可以说明它们的精确要求相同。

（ ） 4．图样标注mm 的轴，加工得愈靠近基本尺寸就愈精确。

（ ）5．有相对运动的配合应选用间隙配合，无相对运动的配合均选用过盈配合。

（ ）6．某孔标注为Ф100006.0047.0+- E ，今测得该孔各横截面形状正确，实际尺寸处处皆为100.003mm ，轴线直线度误差为Ф0.004mm ，则该孔是合格。

（ T ） 7．采用包容原则后，只要零件的实际尺寸处处在其极限尺寸范围内，则零件的实体也就不会超越给出的理想边界。

（ F ）8．圆柱度公差带的形状是一个圆柱。

( F ) 9．高速动力齿轮对传动平稳性和载荷分布均匀性都要求很高。

（ ） 10．Ra 、Rz 、Ry 是与微面不平高度特性有关的参数，一般情况下，Ra 和Rz 可以任意选用，在常用的参数值范围内，国际推荐优先选用Ra 。

（ ）二．选择题（每小题2分，共20分） （请把正确的选项填在括号内）_____有关 。

（ ）Ａ、基本尺寸和公差等级； Ｂ、基本尺寸和基本偏差; Ｃ、公差等级和配合性质； Ｄ、基本偏差和配合性质2．最大实体尺寸是_____的统称 。

（ ） Ａ、min D 和min d ； Ｂ、max D 和m ax d ； Ｃ、min d 和max D ； Ｄ、m ax d 和min D 3、齿轮分度圆齿厚偏差主要影响齿轮传动的 。

（ ）A 、传递运动的准确性B 、传动平稳性C 、承载能力D 、齿厚侧隙4、径向全跳动公差带的形状和 公差带形状相同。

（ ）A 、圆度B 、圆柱度C 、同轴度D 、位置度5、国标规定优先选用基孔制配合，是 。

一、判断题1、孔、轴公差带的相对位置反映加工的难易程度。

（ ） 答案：错2、从制造角度讲，基孔制的特点就是先加工孔，基轴制的特点就是先加工轴。

（ ） 答案：错3、由极限尺寸判断原则可以说，最大实体尺寸控制孔轴的作用尺寸。

（ ） 答案：对4、孔和轴的加工精度越高，其配合精度就越高。

（ ） 答案：对5、最大实体尺寸是指孔的最大极限尺寸。

（ ） 答案：错6、圆度是形状公差，没有基准要素。

（ ） 答案：对7、下列论述正确的有A 、给定方向上的线位置度公差值前应加注符号“Φ”。

B 、空间中，点位置度公差值前应加注符号“球Φ”。

C 、任意方向上线倾斜度公差值前应加注符号“Φ”。

D 、标注斜向圆跳动时，指引线箭头应与轴线垂直。

E 、标注圆锥面的圆度公差时，指引线箭头应指向圆锥轮廓面的垂直方向。

答案：B8、当最大实体要求应用于被测要素时，则被测要素的尺寸公差可补偿给形状误差，形位误差的最大允许值应小于给定的公差值。

（ ） 答案：错9、在装配尺寸链中，每个独立尺寸的偏差都将影响装配精度。

（ ） 答案：对 10、建立尺寸链时，应首先确定其组成环，最后的封闭尺寸即为该尺寸链的封闭环。

（ ） 答案：错二、填空题（5小题，共10分）1、从零件的功能看，不必要求零件几何量制造的( )，只求在某一规定范围内变动。

该允许变动范围叫做( )。

答案：绝对准确、公差2、对于相对运动的机构应选用( )配合，对不加紧固件，但要求传递较大扭矩的联接，应选用( )配合。

答案：间隙、过盈3、0.02130φ+mm 的孔与0.0070.02030φ--mm 的轴配合，属于( )制( )配合。

答案：基孔制、间隙 4、某配合部位比相应典型实例的旋转速度增高时，若为过盈配合，则过盈量应( )；若为间隙配合，则间隙量应( )。

答案：增大、减小5、平行度公差中，线对线在任意方向上的公差带形状为( )。

答案：圆柱面 三、单项选择题1、下列有关公差等级的论述中，正确的有 A 、公差等级高，则公差带宽。

如图2-34所示，要求：
（1）指出被测要素遵守的公差原则。
（2）求出单一要素的最大实体实效尺寸，关联要素的最大实体实效尺寸。
（3）求被测要素的形状、位置公差的给定值，最大允许值的大小。
（4）若被测要素实际尺寸处处为φ19.97mm，轴线对基准A的垂直度误差为φ0.09mm，判断其垂直度的合格性，并说明理由。
解：（1）被测要素遵守最大实体要Байду номын сангаас。
（2）单一要素的实效尺寸=φ20.02mm要素的实效尺寸=φ20.05mm
（3）直线度公差的给定值为φ0.02mm，垂直度公差的给定值为φ0.05mm。
直线度误差的最大允许值为φ0.12mm，垂直度误差的最大允许值为φ0.15mm。
（4）此时允许的垂直度误差为：0.03+0.05=0.08<0.09，故不合格。

互换性期末试题及答案一、选择题1. 以下哪个国家拥有最大的人口？A. 中国B. 印度C. 美国D. 巴西2. 以下哪个是地球上最大的洲？A. 亚洲B. 非洲C. 欧洲D. 北美洲3. 著名画家达芬奇的代表作品是哪幅？A. 《最后的晚餐》B. 《蒙娜丽莎》C. 《创世纪》D. 《最后的审判》4. 这个城市以其巨大的自由女神像而闻名。

它是哪座城市？A. 巴黎B. 伦敦C. 罗马D. 纽约5. 以下哪个科学家发现了相对论理论？A. 爱因斯坦B. 牛顿C. 达尔文D. 居里夫人二、填空题1. 中国的国花是__________。

2. 山川画中的"川"字即指的是__________。

3. 世界上最高的山峰是__________。

4. 以下哪个国家的首都是温哥华？5. 在化学元素周期表中，氧的原子序数是__________。

三、问答题1. 请简要解释DNA的全称及其作用。

2. 请列举三种可再生能源，并说明其重要性。

3. 请解释什么是全球变暖，列举两个全球变暖可能导致的影响。

四、阅读理解请阅读以下短文，并回答问题。

首都悉尼是澳大利亚的最大城市，也是该国的商业、金融和文化中心。

悉尼以其世界著名的标志性建筑——悉尼歌剧院而闻名于世。

这座建筑是由丹麦建筑师于1957年设计，于1973年完工的。

悉尼歌剧院被认为是现代建筑的杰作，已成为澳大利亚最著名的旅游景点之一。

问题：1. 悉尼是哪个国家的首都？2. 悉尼以哪座建筑而闻名？3. 悉尼歌剧院是由哪位建筑师设计的？4. 悉尼歌剧院于哪一年完工？五、简答题1. 请简要描述互联网的发展历程。

2. 请谈谈你对环境保护的看法，并提供一个环保行动的例子。

3. 请简要解释核能的优势和劣势。

四、答案选择题：1. B2. A3. B4. D5. A填空题：1. 丁香花2. 江河3. 珠穆朗玛峰4. 加拿大5. 8问答题：1. DNA的全称是脱氧核糖核酸，它在细胞中负责储存和传递遗传信息。

互换性技术测量试题与答案共3套试题部分第一套一、填空题1．轴的基本偏差代号为________～________时;与基准孔配合形成间隙配合.. 2．孔和轴的公差带由__________决定大小;由___________决定位置..3．已知某基准孔的公差为0.013;则它的下偏差为________mm;上偏差为________mm..4．在任意方向上;线的位置度公差带形状是________________________;在给定的一个方向上;线的位置度公差带形状是________________________..5．圆度和圆柱度公差等级有____级;其它注出形位公差项目的等级有____.. 6．孔的最大实体尺寸即孔的________•极限尺寸;轴的最大实体尺寸为轴的________极限尺寸..7．国标按螺纹公差等级和旋合长度规定了3种精度级;分别称为__________、__________和__________..8.根据国标规定;向心滚动轴承按其尺寸公差和旋转精度分为__________个公差等级;其中__________级精度最高;__________级精度最低..9．国标规定的表面粗糙度高度参数名称和代号有________________、________________、________________..10．根据泰勒原则;量规通规的工作面应是_________表面;止规的工作面应是________表面..11．圆柱度和径向全跳动公差带的________相同;________不同..二、判断题若正确请在题后的括弧内打“√”1．零件尺寸的公差等级越高;其基本偏差的绝对值就越小..2．φ30M8／h7和φ30H8／m7的配合性质相同..3．作用中径反映了实际螺纹的中径偏差、螺距偏差和牙型半角偏差的综合作用..4．直线度公差带一定是距离为公差值t 的两平行平面之间的区域..5．当包容要求用于单一要素时;被测要素必须遵守最大实体实效边界.. 6．根据国家标准;滚动轴承内圈内径公差带在零线下方;上偏等于0..7．测量过程中产生随机误差的原因可以一一找出;而系统误差是测量过程中所不能避免的..8、光滑极限量规通规的基本尺寸等于工件的最大极限尺寸..9．零件的实际尺寸越接近其基本尺寸就越好..10．使用的量块数越多;组合出的尺寸越准确..三、某基孔制配合;基本尺寸为50mm;孔公差为0.039mm;轴公差为0.025mm;已知配合的最小间隙是＋0.009 mm;试确定孔、轴极限偏差;画出孔、轴尺寸公差带图..四、某仪器已知其标准偏差为σ=±0.002mm;用以对某零件进行4次等精度测量;测量值为67.020、67.019、67.018、67.015mm;试求测量结果..五、在某仪器上对轴尺寸进行10次等精度测量;得到数据如下：20.008、20.004、20.008、20.010、20.007、20.008、20.007、20.006、20.008、20.005mm..若已知在测量过程中破在系统误差和粗大误差;试分别求出以单次测量值作结果和以算术平均值作结果的极限误差..六．试将下列技术要求标注在图上..1大端圆柱面的尺寸要求为φ45 0-0.02mm;并采用包容要求..2小端圆柱面轴线对大端圆柱面轴线的同轴度公差为0.03mrn..3小端圆柱面的尺寸要求为250.007mmφ±;素线直线度公差为0.01mm;并采用包容要求..4大端圆柱面的表面粗糙度Ra 值不允许大于0.8mμ;其余表面R a值不允许大于1.6mμ..七、下列各图中;被测要素分别应用哪种公差原则其理想边界的名称是什么理想边界的尺寸是多少若实测某零件得其实际尺寸处处为20φ;轴线的垂直度误差为0.02mmφ;试判断该零件对图a、b、c的三种技术要求是否合格八、请说明下列代号的详细含义..1．2．a M2026H/5g6g⨯- b M105g6g S--第二套一、填空题1．φ30+0.012-0.009mm的孔与φ30 0-0.013mm的轴配合;属于＿基轴＿＿＿制＿过渡＿＿＿配合..2．国家标准规定的优先、常用配合在孔、轴公差等级的选用上;采用“工艺等价原则”;公差等级高于IT8的孔均与＿高一级 ＿＿＿级的轴相配：低于IT8的孔均和＿ 同级＿＿＿级的轴相配..3．孔、轴配合的最大过盈为60m -μ;配合公差为40m μ;可以判断该配合属于＿＿过盈＿＿配合..4．滚动轴承的负荷类型分为＿＿局部负荷 循环负荷 摆动负荷三种..5．尺寸φ80JS8;已知IT846m =μ;则其最大极限尺寸是＿φ80.023 ＿＿＿mm;最小极限尺寸是 φ79.977＿＿＿mm..6．国标按螺纹公差等级和旋合长度规定了3种精度级;分别称为__________、__________和__________..7．光滑极限量规按用途可分为____________、____________、___________三种..8．国标规定表面粗糙度高度评定参数名称和代号有________________、________________、________________..9．测量过程包括____________、____________、____________和____________四个要素..10、互换性可分为____________和____________..二、判断题若正确则在括弧内打“√”1．图样标注00.02120-φmm 的轴;加工得愈靠近基本尺寸就愈精确..2．量块分“级”的主要依据是量块长度极限偏差和量块长度变动量的允许值..3．普通螺纹精度标准对直径、螺距、牙型半角分别规定了公差..4．滚动轴承内圈与轴的配合;采用基孔制..5．有相对运动的配合应选用间隙配合;无相对运动的配合均选用过盈配合..6．配合精度要求高的零件;其表面粗糙度数值应大..7．φ30H7／f6 和φ30F7／h6的配合性质相同..8．对同一要素既有位置公差要求;又有形状公差要求时;形状公差值应大于位置公差值..9． 端面全跳动公差和平面对轴线垂直度公差两者控制的效果完全相同..10．对被测要素采用独立原则时;只要实际尺寸和形位误差中有一项超差;则该零件不合格..三、有某一对配合的基本尺寸为60mm φ;配合公差f T 49m =μ;最大间隙max X 19m =+μ;孔公差D T 30m =μ;轴的下偏差ei 11m =+μ;求T d 、ES 、EI 、es 及X min 或Y max ;并画出公差带图..四、用某仪器对某工件外圆同一部位进行10次等精度重复测量;测量值分别为24.999、24.994、24.998、24.999、24.996、24.998、24.998、24.995、24.999、24.994mm..已知在测量过程中不存在系统误差和粗大误差;试求单次测量值的极限误差和算术平均值的测量极限误差..五、图示零件;测得如下尺寸及其测量误差：1d 30.0020.015mm =φ±;2d 5.0500.005mm =φ±;40.010.03mm =±l ;试求中心距L 的测量误差..六、试将下列技术要求标注在下图上另画图标注..1．d φ圆柱面的尺寸为00.02530mm -φ;采用包容要求;D φ圆柱面的尺寸为00.03950mm -φ;采用独立原则..2．d φ表面粗糙度的最大允许值为R 1.25m a =μ;D φ表面粗糙度的最大允许值为R 2m a =μ..3．键槽侧面对D φ轴线的对称度公差为0.02mm ..4．D φ圆柱面对d φ轴线的径向圆跳动量不超过0.03 mm;轴肩端平面对d φ轴线的端面圆跳动不超过0.05 mm..七、某孔的公差要求如图所示..问：被测要素采用哪种公差原则 其理想边界名称是什么 试列出被测要素合格的条件..若测得工件的局部实际尺寸处处都为a D =20.01mm;直线度误差f 0.025=φ;并判断该工件是否合格八、说明下面各标注代号的含义..1M20×1.5-5g6g-L 23.21.6R z 50 3.2（a ）（b ）（c ）（d ）九、某螺母中径的公差带为7H ;公称中径2D 18.376mm =;中径公差2DT 280m =μ..已知该螺母的实际中径2a D 18.61mm =;螺距累积偏差的中径当量P f 0.069mm ∑=;•牙型半角偏差的中径当量/2f 0.038mm α=..试写出该螺母中径的极限尺寸、螺母内螺纹中径合格性的判定条件;并判断该螺母中径是否合格..第三套一、选择题每小题2分;共30分1．保证互换性生产的基础是 ..A ．通用化 B. 系列化 C. 标准化 D. 优化2．决定尺寸公差带大小的是 ;A 、公差等级B 、基本尺寸C 、实际偏差D 、基本偏差3． 60+0.046 0的孔与 60±0.015的轴的结合是 配合;A. 间隙B. 过渡C. 过盈D. 无法确定.4． 对于尺寸公差带;代号为P-ZC 的基本偏差为A、上偏差; 正值B、上偏差;负值C、下偏差; 正值D、下偏差; 负值5．考虑到孔、轴的工艺等价性;下列孔、轴配合中选用不合理的是＿＿..A．H8／u8 B．H6／g5 C．H8／js8 D．H9／a96．当需要对某一被测要素同时给出定向公差和形状公差时;其形状公差值不得定向公差的一半..A．大于 B. 等于 C.小于 D.小于等于7．当被测要素是圆柱面时;其形位公差带的形状是之间的区域..A B C D8．孔的体外作用尺寸其实际尺寸;A、不大于B、不小于C、大于D、等于9．在表面粗糙度评定参数中;能充分反映表面微观几何形状高度方面特性的是 ..A. Ra、B. RzC. R YD. R S m10．.如图2-1所示车床顶尖高度尺寸链;属于减环的是 ..A．A1 B．A2 C．A3 D．A0a b11．公差要求是否实现需要通过来判断..A．计算 B.考察 C.检测 D.实验12．滚动轴承内圈与基本偏差为h的轴颈形成配合A．间隙； B．过盈； C．过渡； D．无法确定..13. 普通内螺纹中径合格条件是 .A. D2fe≤D2min D2s≥D2maxB. D2fe≥D2min D2s≤D2maxC. D2fe≤D2max D2s≥D2minD. D2max≥D2fe≥D2min14．螺纹标注：M 20×2－7h－L 中;“7h”表示 ..A. 中径和大径公差带;B. 中径公差带;C. 小径公差带;D. 中径和小径公差带15．齿轮的传动精度、平稳精度和接触精度 ..A．必须选择同一精度等级 B.可选择不同精度等级C.必须传递运动准确性精度等级最高D.必须传动平稳性精度等级最高二、填空题每空1分;共15分1. 尺寸公差带二要素是指公差带的 .2. GB/T1800.2将线性尺寸的标准公差分为20级;其中最高级为3. 表面粗糙度的两个高度特征参数中;比较全面客观地反映表面微观几何形状特征的是 ..4 .配合精度要求高的零件;其表面粗糙度数值应5.齿轮精度指标F的名称是 ;P6.在一定测量条件下;n次测取同一量值x; 其测量误差绝对值和符号以不可预计的方式变化;则为误差7.滚动轴承国家标准将内圈内径的公差带规定在零线的8.优先数系派生系列Rr/p是指从Rr中每逢项选一项所构成的优先数系9.配合公差的数值愈小;则相互配合的孔、轴的公差等级愈10.齿轮精度指标Fr的名称是_______________ ;属于_______________公差组;是评定齿轮_______________的单项指标..11.尺寸φ80JS8;已知IT8=46μm;则其最大极限尺寸是 mm;最小极限尺寸是 mm..12.作用在轴承上的径向载荷可以分为局部载荷;循环载荷和三类..三、填表每空2分;共20分1.根据已知项;填写未知项..图;填下表..1、改正下面标注错误的地方..2、写出下列公差代号的含义..a b c五、计算题15分1.有一螺栓M20×2—5h;加工后测得结果为：实际中径为18.681mm;螺距累积误差的中径当量fP=0.018mm;牙型半角误差的中径当量fa/2=0.022mm;已知公称中径d2=18.701mm;中径公差Td2=0.125mm...1解释M20×2—5h的含义..2判断该螺栓的合格性..试题标准答案与解析互换性与技术测量第一套标准答案一、解：1．a、h2. 标准公差基本偏差3．0、0.0134．圆柱面内的区域两相互平行平面间的区域5．13 126．最小最大7．精密级中等级粗糙级8．5 B G9．轮廓算术平均偏差微观不平度十点高度轮廓最大高度10．全形非全形点状11．形状方向及位置评分标准：每空1分;共25分..二、解：1．×2. √3. √4.×5. ×6. √7.×8.×9. ×10. ×评分标准：每小题1.5分;共15分..三、解：1根据已知条件;孔的基本偏差EI＝0;上偏差 ..2已知Xmin＝EI-es＝＋0.009mm;es＝EI-Xmin＝0－0.009=-0.009mm;ei＝es-Td＝－0.009-0.025=-0.034mm..评分标准：第1、2步各4分;公差带图2分；共10分..四、解：1测量结果2测量结果的极限误差评分标准：第1步;2分;第2步;5分；共7分..五、解：12单次测量值的极限误差3算术平均值的标准偏差4算术平均值的极限误差评分标准：每步各2.5分;共10分..六．解：评分标准：每步各3分;共12分..七、解：1a被测要素应用独立原则;b、c被测要素应用最大实体要求..2a图无理想边界;b、c图的理想边界是最大实体实效边界;其中b的理想边界尺寸是c图的理想边界尺寸是3a被测要素合格的条件是根据已知数据;可知被测要素满足a图的技术要求..b被测要素合格条件是根据已知数据;可知满足b图的技术要求..c被测要素的合格条件是根据已知条件;可知不满足第一个条件;故不合格..评分标准：第1步;3分;第2步;3分；第3步;6分；共12分..八、解：1第一个代号的含义：用不去除材料的方法获得表面;第二个代号的含义：用去除材料的方法获得表面;要求表面粗糙度值不大于 ..2a公制普通细牙螺纹;公称直径20mm;螺距2mm的内外螺纹配合;内螺纹的中径、小径公差带代号为6H;外螺纹的中径公差带代号为5g;大径公差带代号为6g..b公制普通螺纹;公称直径10mm;中径公差带代号5g;大径公差带代号6g;短旋合长度..评分标准：第1步;每小题各2分；第2步;每小题各2.5分;共9分..互换性与技术测量第2套标准答案1．基轴制过渡配合2．高一级同级3．过盈4．局部负荷 循环负荷 摆动负荷5．φ80.023 φ79.9776.精密级 中等级 粗糙级7．工作量规 验收量规 校对量规8．a R 轮廓算术平均偏差 z R 微观不平度十点高度 y R 轮廓最大高度9．测量对象 计量单位 测量方法 测量结果的精确度10．完全互换 不完全互换评分标准：每空1分;共25分..二、判断题1．× 2. √ 3. × 4.√ 5.× 6.× 7.√ 8.× 9.√ 10.√评分标准：每小题1.5分;共15分..三、解：评分标准：每问个1.5分;公差带图2.5分;共10分..四、解：12单次测量值的极限误差3算术平均值的标准偏差 0.001==x mm σ 4算术平均值的极限误差 lim 30.003=±=±x mm δσ评分标准：每步各2分;共8分..五、解：12评分标准：第一步2分;第二步;公式列写正确3分;结果正确1分;共6分..六、解：评分标准：每一小题全部正确3分;共12分..七、解：1采用最大实体要求 2理想边界是最大实体实效边界 3被测要素合格的条件：4根据上述合格条件;被测实际要素的体外作用尺寸a 、b 两个条件均满足;故该被测工件满足图样上的技术要求..评分标准：每一步;2分;共8分..八、10解：1公制细牙外螺纹;公称直径20mm;螺距1.5mm ；中径公差带代号5g ；大径公差带代号6g ；长旋合..2a 用去除材料的方法获得表面;表面粗糙度最大允许值是Ra 3.2m μ;最小允许值是a R 1.6m μ..b 用去除材料的方法获得表面;表面粗糙度最大允许值是z R 50m μ..c用不去除材料的方式获得表面..d 不限加工方式;要求表面粗糙度最大允许值为a R 3.2m μ..评分标准：第1小题;每步1分；第2小题;每小题1.5分；共10分..九、6解：1螺母中径的极限尺寸因该螺母的中径的基本偏差为H;所以EI=0;所以2中径合格条件3被测螺纹的作用中径因为故合格..互换性与技术测量第三套标准答案一、选择题每题2分;共30分、1C2A3B4B5D 6A7A8A9A10C 11C12B13C14A15B二填空题每题1分共10分、1位置和大小；2 IT01；3 Ra ;4 较小5 齿距累积误差、6 随机；7下方；8 十；9高；10 齿圈径向跳到误差；11 84.6mm；75.4mm；12 摆动、、三填表每空2分、1+0.086 ；0.021；0；0.013；0.034、2 60; 60.03;包容要求；最大实体边界；60da60 60.03 fa< 0.03、四分析题第1小题10分;第2小题10分;共20分、1.答2 答1a图圆柱面任一素线的直线度公差值为0.02mm3 分2b图圆柱面中心轴线的直线度公差值为0.02mm 3分3c图圆柱的上端面对下端面的平度度公差值为0.02mm..4五、计算题共15分1符号含义正确得5分；合格性解题步骤及结果正确得10分其中：M20×2—5h的含义：普通细牙外螺纹;公称直径为20mm;单线螺纹;螺距为2mm;右旋向;中径和顶径的每项1分公差带为5h;中等旋合长度.. 共5分2 合格性判断结果正确得2分因为：中径的公差带为5h 所以其上偏差等于0 1分下偏差等于-公差值即-0.125mm 1分dmax=18.701+0=18.701mm 1分dmin=18.701+-0.125=18.576mm 1分dfe=d2sa+fp+ fa/22分=18.681+0.018+0.022=18.721mm因为：18.681＞18.576 所以保证连接强度2分dfe=18.721＞dmax18.701 没有保证旋合性..所以此螺栓不合格.. 2分。

互换性考研试题及答案一、单项选择题（每题2分，共10分）1. 互换性的概念是指（）A. 零件的可替换性B. 零件的尺寸一致性C. 零件的通用性D. 零件的互换使用2. 在机械加工中，影响零件互换性的最主要因素是（）A. 材料选择B. 工艺方法C. 测量误差D. 设计标准3. 标准公差等级分为13个等级，其中IT12表示（）A. 特别精密B. 精密C. 较精密D. 普通4. 配合是指（）A. 零件之间的连接方式B. 零件之间的相对位置关系C. 零件之间的尺寸关系D. 零件之间的运动关系5. 形位公差通常不包括（）A. 平面度B. 圆柱度C. 粗糙度D. 同轴度二、简答题（每题5分，共10分）1. 简述尺寸链的概念及其在设计中的作用。

2. 说明公差等级的选择原则。

三、计算题（每题10分，共20分）1. 某零件的基本尺寸为50mm，其上偏差为+0.05mm，下偏差为-0.05mm。

若该零件与一孔配合，孔的基本尺寸为50.2mm，上偏差为+0.1mm，下偏差为-0.05mm。

请计算最大间隙和最大过盈。

2. 已知一轴的直径公差为±0.02mm，孔的直径公差为±0.03mm，轴的最大极限尺寸为30mm，孔的最小极限尺寸为30.06mm。

请计算此配合的最小单边间隙。

四、论述题（每题15分，共30分）1. 论述互换性在现代制造业中的重要性。

2. 分析影响零件加工精度的因素，并提出提高加工精度的措施。

互换性考研试题答案一、单项选择题1. D2. C3. C4. C5. C二、简答题1. 尺寸链是由相互连接的零件的尺寸形成的封闭图形，它在设计中的作用是确保装配时各零件之间的正确配合关系，避免因尺寸累积误差导致的装配问题。

2. 公差等级的选择原则是根据零件的功能要求和经济性考虑。

特别精密的零件需要较高的公差等级，而一般零件则可选用较低的公差等级。

三、计算题1. 最大间隙：当孔的最大极限尺寸与轴的最小极限尺寸配合时，最大间隙为50.2mm + 0.1mm - (50mm - 0.05mm) = 0.35mm。

10.综合测量：（同时测量零件上的几个有关参数，从而综合评定零件是否合格）
11.单项测量：（个别地彼此没有联系地测量零件的单项被测量）
12.接触测量：（仪器的测量头与测量零件的表面直接接触的测量）
13.非接触测量：(仪器的测量头与被测零件表面不接触的测量。)
14.形状误差：(单一被测实际要素对其理想要素的变动量。)
Ａ、随机误差 Ｂ、系统误差 Ｃ、粗大误差
8.精密度是表示测量结果中（B）影响的程度
Ａ、系统误差大小 Ｂ、随机误差大小 Ｃ、粗大误差大小
9.公差带相对于零线的位置反映了配合的（A）
Ａ、松紧程度 Ｂ、精确程度 Ｃ、松紧变化的程度
18、当通用量仪直接测量角度工件时，如果角度精度要求不高时，常用（万能量角器）测量；否则，用光学角分度头或（测角仪）测量。
19、表面粗糙度检测方法有：（用光切粗糙度样块比较——比较法）（用电动轮廓仪测量——针描法）（用光切显微镜测量——光切法）（用干涉显微镜测量——干涉法）。
20、键的种类有（平键）（楔键）（半圆键）。
6.下偏差：（最小极限尺寸减其基本尺寸所得的代数差）
7.基孔制：（基本偏差为一定的孔的公差带与不同基本偏差的轴的公差带形成各种配合的一种制度）
8.基轴制：（基本偏差为一定的孔的公差带与不同的基本偏差的轴的公差带形成各种配合的一种制度）
9.分度值：计量器具标尺上每一刻度间隔所代表的被测量的数值）
Ａ、实际轴或孔上的理想参数 Ｂ、理想轴或孔上的实际参数
Ｃ、实际轴或孔上的实际参数 Ｄ、理想轴或孔上的理想参数
13.（A）最大实体尺寸是控制其作用尺寸的
Ａ、孔和轴的 Ｂ、孔的 Ｃ、轴的
D、既不是孔的也不是轴的

1、一般地，根据零部件互换性程度的不同，互换性可分为完全互换和不完全互换。

2、R10数系的公比为 1.25，每逢10项，数值增大10倍3、根据使用要求的不同，圆柱结合可归纳为以下三类：相对运动副；固定连接；定心可拆卸。

4、配合是指基本尺寸相同的、相互结合的孔轴公差带之间的关系。

5、端面圆跳动公差带控制端面对基准轴线的垂直程度，也控制端面的平面度误差。

6、()023.0790+Hφ的最大实体尺寸为φ90 mm，()013.0630-hφ的最大实体尺寸为φ30 mm。

7、包容要求适用于单一要素。

8、滚动轴承外圈固定内圈旋转，受离心力P1的作用，则内圈承受定向（局部）负荷；外圈承受旋转（循环）负荷。

一、单项选择题：（共15分）1、互换性的技术基础是（④）。

①大量生产②公差③检测④标准化2、优先数系中R10/3系列是（③）。

①基本系列②补充系列③派生系列④等差系列3、用公法线千分尺测量齿轮公法线长度的方法属于（②）。

①相对测量法②绝对测量法③综合测量法④间接测量法4、φ40f6, φ40f7和φ40f8的相同偏差是（②）。

①下偏差②上偏差③实际偏差④公差5、基本偏差代号为J、K、M的孔与基本偏差代号为h的轴可以构成（③）。

①间隙配合②间隙或过渡配合③过渡配合④过盈配合6、按同一图样加工一批轴，各个轴的体内作用尺寸（②）。

①相同②不一定相同③大于最大实体尺寸④小于最小实体尺寸7、图样上标注的形位公差值前面没有φ时，则被测要素的公差带形状应为（④）。

①两平面②两直线③距离或半径差④两平面、两直线、两圆间距离或半径差8、在取样长度内，轮廓单元宽度Xs的平均值是（④）。

①R a②Rmr(c) ③R z④RSm9、为保证键槽的对中性，通常规定键槽两侧面中心平面对基准轴线的（④）。

①平行度公差②垂直度公差③倾斜度公差④对称度公差10、齿轮的齿厚极限偏差用来评定（①）。

①齿侧间隙②传递运动的准确性③传动的平稳性④载荷分布均匀性11、单个齿距偏差(±f pt)影响齿轮（②）。

互换性试题及答案⼀、判断题1、装配精度⾼的配合，若为过渡配合，其孔的公差值应减⼩；若为间隙配合，其轴的公差值应增⼤。

（）答案：错2、国家标准规定，孔只是指圆柱形的内表⾯。

（）答案：错3、国家标准规定，配合设计优先选⽤基轴制。

（）答案：错4、下列论述正确的有A 、给定⽅向上的线位置度公差值前应加注符号“Φ”。

B 、空间中，点位置度公差值前应加注符号“球Φ”。

C 、任意⽅向上线倾斜度公差值前应加注符号“Φ”。

D 、标注斜向圆跳动时，指引线箭头应与轴线垂直。

E 、标注圆锥⾯的圆度公差时，指引线箭头应指向圆锥轮廓⾯的垂直⽅向。

答案：B5、零件图样上规定Φd 实际轴线相对于ΦD 基准轴线的同轴度公差为Φ0.02mm 。

这表明只要Φd 实际轴线上各点分别相对于ΦD 基准轴线的距离不超过0.02 mm ，就能满⾜同轴度要求。

（）答案：错6、齿轮传动的振动和噪声是由于齿轮传递运动的不准确性引起的。

（）答案：错7、齿轮的⼀齿切向综合公差是评定齿轮传动平稳性的项⽬。

（）答案：对 8、尺⼨链是指在机器装配或零件加过程中，由相互连接的尺⼨形成封闭的尺⼨组。

（）答案：对 9、零件尺⼨误差同位置误差采⽤包容要求时，位置误差应作为组成环列⼊尺⼨链。

（）答案：错10、⽤完全互换法解尺⼨链能保证零部件的完全互换性。

（）答案：对⼆、填空题1、GB ／T321－1980规定( )数列作为优先数列，并规定了( )个系列。

答案：⼗进等⽐；五2、某轴尺⼨为0.0410.03040φ++ mm ○E ，该轴允许的形位误差最⼤值为( )mm ，若实测得其尺⼨为Φ40.03mm ，则允许的形位误差数值是( )mm ，答案：0.011φ、0.011φ3、形位公差带有( )，形状，( )和( )四个特征。

答案：⼤⼩、⽅向、位置4、封闭环的上偏差等于增环的( )减去减环的( )。

答案：上偏差之和；下偏差之和。

5、尺⼨链按各环的相互位置分为( )、( )、( )三类。
