【创新设计】2015届高考物理(全国通用)二轮专题专练：专练2+物理思想方法(含答案解析)

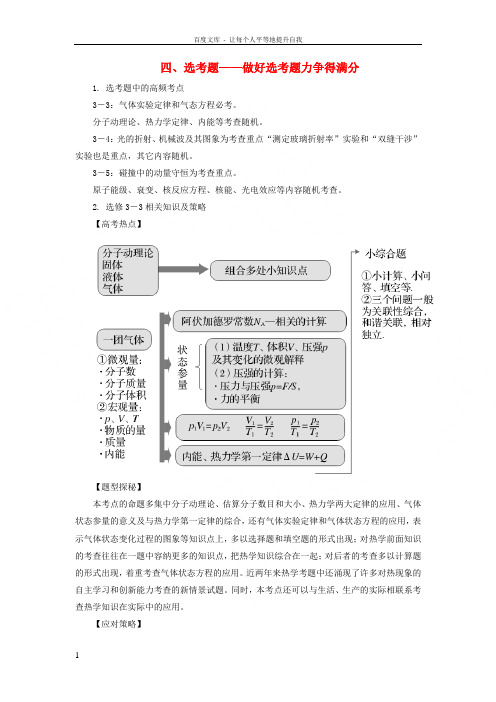

四、选考题——做好选考题力争得满分1. 选考题中的高频考点3－3：气体实验定律和气态方程必考。

分子动理论、热力学定律、内能等考查随机。

3－4：光的折射、机械波及其图象为考查重点“测定玻璃折射率”实验和“双缝干涉”实验也是重点，其它内容随机。

3－5：碰撞中的动量守恒为考查重点。

原子能级、衰变、核反应方程、核能、光电效应等内容随机考查。

2. 选修3－3相关知识及策略【高考热点】【题型探秘】本考点的命题多集中分子动理论、估算分子数目和大小、热力学两大定律的应用、气体状态参量的意义及与热力学第一定律的综合，还有气体实验定律和气体状态方程的应用，表示气体状态变化过程的图象等知识点上，多以选择题和填空题的形式出现；对热学前面知识的考查往往在一题中容纳更多的知识点，把热学知识综合在一起；对后者的考查多以计算题的形式出现，着重考查气体状态方程的应用。

近两年来热学考题中还涌现了许多对热现象的自主学习和创新能力考查的新情景试题。

同时，本考点还可以与生活、生产的实际相联系考查热学知识在实际中的应用。

【应对策略】1. “模型法”：此类方法在估算分子的直径中常常用到，具体的做法是：通常可以将分子视为立方体或球体，由宏观体积和分子个数，求出分子体积，进一步计算分子直径，计算中采用了近似计算的思想。

2. 气体压强的计算：通常要利用共点力的平衡知识来进行解题。

3．“能量守恒”法：物体内能的变化是通过做功与热传递来实现的，深刻理解功在能量转化过程中的作用，才能深刻理解热力学第一定律，应用能量守恒来分析有关热学的问题。

【典例精析】[例1] (1)[2014·重庆高考]重庆出租车常以天然气作为燃料。

加气站储气罐中天然气的温度随气温升高的过程中，若储气罐内气体体积及质量均不变，则罐内气体(可视为理想气体)( )A. 压强增大，内能减小B. 吸收热量，内能增大C. 压强减小，分子平均动能增大D. 对外做功，分子平均动能减小(2)[2014·课标全国卷Ⅱ]如图，两气缸A 、B 粗细均匀、等高且内壁光滑，其下部由体积可忽略的细管连通；A 的直径是B 的2倍，A 上端封闭，B 上端与大气连通；两气缸除A 顶部导热外，其余部分均绝热。

交变电流的产生及描述（2014·湖北襄阳五中五月月考）1. 某兴趣小组设计了一种发电装置，如图所示．在磁极和圆柱状铁芯之间形成的两磁场区域的圆心角α均为49π，磁场均沿半径方向．匝数为N 的矩形线圈abcd 的边长ab ＝cd ＝l 、bc ＝ad ＝2l.线圈以角速度ω绕中心轴匀速转动，bc 边和ad 边同时进入磁场．在磁场中，两条边所经过处的磁感应强度大小均为B 、方向始终与两边的运动方向垂直．线圈的总电阻为r ，外接电阻为R 。

则（ ）A ．线圈切割磁感线时，感应电动势的大小E m =2Bl 2ωB ．线圈切割磁感线时，bc 边所受安培力的大小FC ．线圈旋转一圈时，流过电阻R 的净电荷量为零。

D 【知识点】发电机模型、感应电动势大小求解规律—法拉第电磁感应定律、电荷量、安培力、功率。

【答案解析】CD解析：本题中的发电机模型中的磁场是幅向磁场，那么矩形线圈在磁场中始终垂直切割磁感线，产生的感应电动势为NBl 2ω，所以A 选项错误;安培力的大小为F ＝BIL ＝NB 2l 3ω/R+r,由此可知B 项错误；C 选项中线圈旋转一圈，磁通量的变化量为零，平均感应电动势为零—平均感应电流为零—流过R 的净电荷量为零，C 项正确；因为是匀速转动，外力做的功等于D 选项正确，从而选择CD 答案。

【思路点拨】要认真审题，知道是什么样的发电机模型—幅向磁场组成的发电机，再依据法拉第电磁感应定律切割磁感线电动势表达式、安培力表达式，功率表达式列式求解；但要注意的是求流过R 的电荷量时，要由平均感应电动势表达式和电流强度定义式列式求解，而一圈的整个过程中平均感应电动势为零，所以通过R 的净电荷量为零，这一点是本题求解的难点所在。

（2014·江苏徐州一中考前模拟）2. 如图所示，50匝矩形闭合导线框ABCD 处于磁感应强度大小的水平匀强磁场中，线框面积S=0.5m2，线框电阻不计．线框绕垂直于磁场的轴OO′以角速度ω=200rad/s匀速转动，并与理想变压器原线圈相连，副线圈接入一只“220V，60W”灯泡，灯泡正常发光，熔断器允许通过的最大电流为10A．下列说法正确的是（）A．图示位置穿过线框的磁通量为零BC．变压器原、副线圈匝数之比为25︰11D．变压器允许输出的最大功率为5000W【知识点】交流发电机及其产生正弦式电流的原理；电功、电功率；变压器的构造和原理．【答案解析】CD解析：A、图示位置穿过线框的磁通量最大，磁通量的变化率为零，故A错误；B、电动势的最大值E m=NBSω，则导线框中产生交变电压的有效值为500V，故B错误；C、交流电压的有效值U1C正确；D、由于熔断器允许通过的最大电流为10A，所以允许变压器输出的最大功率为P=UI=500×10=5000W，所以D正确．故选CD【思路点拨】根据E=NBSω求出线圈转动产生的电动势最大值，根据最大值求出有效值，根据电压与匝数成正比，电流与匝数成反比，变压器的输入功率和输出功率相等，逐项分析即可得出结论．（2014·广东中山一中模拟）3. 高频焊接技术的原理如图（a）。

专练4动力学综合问题一、单项选择题1．(2014·北京卷，18)应用物理知识分析生活中的常见现象，可以使物理学习更加有趣和深入．例如平伸手掌托起物体，由静止开始竖直向上运动，直至将物体抛出．对此现象分析正确的是()A．手托物体向上运动的过程中，物体始终处于超重状态B．手托物体向上运动的过程中，物体始终处于失重状态C．在物体离开手的瞬间，物体的加速度大于重力加速度D．在物体离开手的瞬间，手的加速度大于重力加速度解析手掌平托物体由静止开始竖直向上运动直至将物体抛出前的过程中，物体与手掌相对静止，先向上加速运动后减速运动，即物体先处于超重状态后处于失重状态，故A、B均错；物体离开手的瞬间，手的加速度必须向下且大于重力加速度，故C错、D对．答案 D2．(2014·湖南五市十校联合检测)物体的运动情况或所受合外力的情况如图所示，四幅图的图线都是直线，从图中可以判断这四个质量一定的物体的某些运动特征．下列说法正确的是()A．甲物体受到不为零且恒定的合外力B．乙物体受到的合外力越来越大C．丙物体受到的合外力为零D．丁物体的加速度越来越大解析甲物体做匀速直线运动，合外力为零，选项A错误；乙物体做匀加速运动，合外力恒定，且不为零，选项B错误；丙物体做匀加速运动，合外力恒定且不为零，选项C错误；丁物体所受合外力越来越大，加速度越来越大，选项D正确．答案 D3．(2014·北京卷，19)伽利略创造的把实验、假设和逻辑推理相结合的科学方法，有力地促进了人类科学认识的发展．利用如图1所示的装置做如下实验：小球从左侧斜面上的O点由静止释放后沿斜面向下运动，并沿右侧斜面上升．斜面上先后铺垫三种粗糙程度逐渐降低的材料时，小球沿右侧斜面上升到的最高位置依次为1、2、3.根据三次实验结果的对比，可以得到的最直接的结论是()图1A．如果斜面光滑，小球将上升到与O点等高的位置B．如果小球不受力，它将一直保持匀速运动或静止状态C．如果小球受到力的作用，它的运动状态将发生改变D．小球受到的力一定时，质量越大，它的加速度越小解析由图可知，斜面的粗糙程度越低，物体沿右侧斜面上升的越接近与O点等高的位置，故当斜面光滑时，小球会上升到与O点等高的位置，故A对，B、C、D均错．答案 A4．2013年6月20日中国载人航天史上的首堂太空授课开讲，“天宫一号”中的质量测量仪上的弹簧能够产生一个恒定的力F，航天员把一个物体固定在质量测量仪支架一端，然后轻轻拉开支架，一放手，支架便在弹簧的作用下回到原位，若测速装置测量出支架复位的速度v和时间t，则待测物体的质量为()A.Fv t B.FtvC.vFt D.v tF解析 设待测物体的质量为m ，根据题意，放手后待测物体在恒力F 作用下做匀加速运动，其加速度a ＝v t ，由牛顿第二定律F ＝ma 可得待测物体的质量为m＝Ft v ，选项B 正确．答案 B5. 如图2所示，A 、B 两小球分别连在轻线两端，B 球另一端与弹簧相连，弹簧固定在倾角为30°的光滑斜面顶端．A 、B 两小球的质量分别为m A 、m B ，重力加速度为g ，若不计弹簧质量，在线被剪断瞬间，A 、B 两球的加速度大小分别为 ( )图2A ．都等于g 2B.g 2和0C.g 2和m A m B ·g 2D.m A m B·g 2和g 2 解析 由整体法知，F 弹＝(m A ＋m B )g sin 30°剪断线瞬间，由牛顿第二定律：对B ：F 弹－m B g sin 30°＝m B a B ，得a B ＝m A m B·g 2.对A ：m A g sin 30°＝m A a A ，得a A ＝12g .所以C 项正确．答案 C6．(2014·安徽省级示范高中联考，17)高空跳伞运动是跳伞者乘飞机、气球等航空器或其他器械升至高空后跳下，或者从陡峭的山顶、高地上跳下，如图3所示，在张开降落伞之前可看做是自由落体运动，开伞后受到的空气阻力与速度成正比，运动员减速下降，最后匀速下降，在指定区域安全着陆，从下落时开始计时，在整个过程中，用v 表示运动员下落的速度，h 表示运动员从初位置开始下落的高度，F 表示运动员受到的合力，E p 表示运动员的重力势能(选地面为零势能面)．下列图象正确的是()图3解析跳伞运动员先做自由落体运动，再做加速度减小的减速运动，最后所受合外力为零，做匀速运动，A、B错；打开降落伞后做加速度逐渐减小的减速运动，所受合外力向上，与开始时的合外力方向相反，为负值且逐渐减小；最后匀速下降，合外力为零，C错；运动员的重力势能E p＝mg(H－h)，D正确．答案 D7．(2014·陕西省高三教学质量检测)如图4所示，运动员手持网球拍托球沿水平面匀加速运动，设球拍和球的质量分别为M、m，球拍平面和水平面之间的夹角为θ，球拍与球保持相对静止，它们之间的摩擦及空气阻力不计，则()图4A．运动员的加速度大小为g tan θB．球拍对球的作用力为mg cos θC．运动员对球拍的作用力为Mg cos θD．若运动员的加速度大于g sin θ，则球一定沿球拍向上运动解析 球拍对球的支持力与球的重力的合力等于ma ，由此可得运动员的加速度大小为a ＝g tan θ，球拍对球的作用力为F ＝mg cos θ，选项A 正确，B 错误；运动员对球拍的作用力为(M ＋m )g cos θ，选项C 错误；若运动员的加速度大于g tan θ，球一定沿球拍向上运动，选项D 错误．答案 A8．(2014·皖北协作区联考)一足够长的倾角为θ的斜面固定在水平面上，在斜面顶端放置一长木板，木板与斜面之间的动摩擦因数为μ，木板上固定一力传感器，连接传感器和光滑小球间是一平行于斜面的轻杆，如图5所示，当木板固定时，传感器的示数为F 1.现由静止释放木板，木板沿斜面下滑，稳定时传感器的示数为F 2.则下列说法正确的是 ( )图5A ．稳定后传感器的示数一定为零B ．tan θ＝μF 1F 2C ．tan θ＝F 1μF 2D ．tan θ＝F 2μF 1解析 木板与球的质量分别为M 和m ，对球由平衡条件和牛顿第二定律得：F 1－mg sin θ＝0，mg sin θ－F 2＝ma ，对木板和球整体得：(M ＋m )g sin θ－μ(M ＋m )g cos θ＝(M ＋m )a ，则a ＜g sin θ，解得F 2＝mg sin θ－ma ＞0，A 项错；tan θ＝μF 1F 2，B 项对，C 、D 项错． 答案 B9．(2014·云南第一次检测，15)物块A 放置在与水平地面成30°角倾斜的木板上时，刚好可以沿斜面匀速下滑；若该木板与水平面成60°角倾斜，取g ＝10 m/s 2，则物块A 沿此斜面下滑的加速度大小为( )A．5 3 m/s2B．3 3 m/s2C．(5－3) m/s2 D.1033m/s2解析由物块在倾角为30°的木板上匀速下滑，得F f＝mg sin θ，又F N1＝mg cos 30°，F f＝μF N1，求得动摩擦因数μ＝33；在倾角为60°的木板上物块加速下滑，有F N2＝mg cos 60°，mg sin 60°－μF N2＝ma，求得a＝103 3 m/s2，D对．答案 D10. 一皮带传送装置如图6所示，皮带的速度v足够大，轻弹簧一端固定，另一端连接一个质量为m的滑块，已知滑块与皮带之间存在摩擦，当滑块放在皮带上时，弹簧的轴线恰好水平，若滑块放在皮带的瞬间，滑块的速度为零，且弹簧正好处于自然长度，则当弹簧从自然长度到第一次达最长这一过程中，滑块的速度和加速度变化的情况是()图6A．速度增大，加速度增大B．速度增大，加速度减小C．速度先增大后减小，加速度先增大后减小D．速度先增大后减小，加速度先减小后增大解析滑块在水平方向受向左的滑动摩擦力F f和弹簧向右的拉力F拉＝kx，合力F合＝F f－F拉＝ma，当弹簧从自然长度到第一次达最长这一过程中，x逐渐增大，拉力F拉逐渐增大，因为皮带的速度v足够大，所以合力F合先减小后反向增大，从而加速度a 先减小后反向增大；滑动摩擦力与弹簧弹力相等之前，加速度与速度同向，滑动摩擦力与弹簧拉力相等之后，加速度便与速度方向相反，故滑块的速度先增大，后减小．答案 D11．如图7所示，在倾角为α的光滑绝缘斜面上放两个质量分别为m 1和m 2的带电小球A 、B (均可视为质点)，m 1＝2m 2，相距为L .两球同时由静止开始释放时，B 球的初始加速度恰好等于零．经过一段时间后，当两球距离为L ′时A 、B 的加速度大小之比为a 1∶a 2＝3∶2，则L ′∶L 等于 ( )图7A ．3∶2B ．2∶1 C.10∶5 D ．5∶10解析 由B 球初始加速度恰好等于零得初始时刻A 对B 的库仑力F ＝m 2g sin α，当两球距离为L ′时，A 球的加速度a 1＝m 1g sin α＋F ′m 1，初始时B 球受力平衡，两球相互排斥运动一段距离后，两球间距增大，库仑力一定减小，当两球距离为L ′时库仑力小于m 2g sin α，所以加速度a 2的方向应该沿斜面向下，a 2＝m 2g sin α－F ′m 2.由a 1∶a 2＝3∶2得F ′＝0.25m 2g sin α，由库仑力公式F ＝k qQ L 2，F ′＝k qQ L ′2可求得L ′∶L ＝F ∶F ′＝2∶1. 答案 B二、多项选择题12．(2014·江西师大附中、临川一中联考)如图8甲所示，物块的质量m ＝1 kg ，初速度v 0＝10 m/s ，在一水平向左的恒力F 作用下从O 点沿粗糙的水平面向右运动，某时刻后恒力F突然反向，整个过程中物块速度的平方随位置坐标变化的关系图象如图乙所示，g＝10 m/s2.下列说法中正确的是()图8A．0～5 s内物块做匀减速运动B．在t＝1 s时刻，恒力F反向C．恒力F大小为10 ND．物块与水平面的动摩擦因数为0.3解析由图象得物块在前5 m位移内做匀减速运动，在5～13 m位移内做匀加速运动，且由图象斜率得匀减速运动的加速度大小a1＝1002×5m/s2＝10 m/s2，匀加速运动的加速度大小a2＝642×(13－5)m/s2＝4 m/s2，匀减速运动的时间t＝v0a1＝1 s，又由牛顿第二定律得，F＋μmg＝ma1和F－μmg＝ma2，联立解得F＝7 N，动摩擦因数μ＝0.3.选项B、D正确．答案BD13．(2014·江西南昌调研)如图9甲所示，在电梯箱内轻绳AO、BO、CO连接吊着质量为m的物体，轻绳AO、BO、CO对轻质结点O的拉力分别为F1、F2、F3.现电梯箱竖直向下运动，其速度v随时间t的变化规律如图乙所示，重力加速度为g，则()图9A．在0～t1时间内，F1与F2的合力等于F3B．在0～t1时间内，F1与F2的合力大于mgC．在t1～t2时间内，F1与F2的合力小于F3D．在t1～t2时间内，F1与F2的合力大于mg解析对轻质结点O，因没质量，故其无论在何状态下，F1、F2、F3三个力的合力都为零，即F1与F2的合力与F3等大、反向，选项A正确，C错误；对物体进行受力分析，其受到竖直向下的重力mg和竖直向上的绳子的拉力F3，在0～t1时间内，电梯加速向下运动，物体处于失重状态，F3＜mg，即F1与F2的合力小于mg，选项B错误；在t1～t2时间内，电梯减速向下运动，物体处于超重状态，F3＞mg，即F1与F2的合力大于mg，选项D正确．答案AD14．一年一度的疯狂蹦极跳于2013年12月15日在澳门旅游塔61层隆重举行．为庆祝蹦极跳进驻澳门旅游塔七周年，今年比赛以“运动”为主题．如图10甲所示，蹦极比赛中，质量为60 kg的运动员系在橡皮绳上，橡皮绳另一端固定在O点．运动员从O点由静止下落，下落过程中运动员的速度与下落距离间的关系如图乙所示．橡皮绳的自然长度为12 m，且始终在弹性限度内，遵循胡克定律，不计橡皮绳的质量及空气阻力，重力加速度g＝10 m/s2，则()图10A．运动员下落过程中橡皮绳的平均拉力大小约为2 700 NB．运动员下落过程中的最大加速度大小约为20 m/s2C．运动员下落过程中橡皮绳的弹性势能最大值约为2.16×104 JD．当橡皮绳上的拉力为1 200 N时，运动员的速度大小约为18 m/s解析由图乙可知，当运动员速度最大时，橡皮绳的伸长量Δx1＝8 m，有kΔx1＝mg，解得k＝75 N/m.橡皮绳的最大伸长量Δx2＝24 m，最大拉力F＝kΔx2＝1 800 N，则运动员下落过程中橡皮绳的平均拉力F＝900 N，A项错误．根据牛顿第二定律得F－mg＝ma，最大加速度a＝20 m/s2，B项正确．根据机械能守恒定律得E p＝mgh＝60×10×36 J＝2.16×104 J，C项正确．当橡皮绳上的拉力为1 200 N时，橡皮绳的伸长量Δx3＝16 m，运动员下落的距离x＝28 m，由图乙可知，对应的速度大小约为15 m/s，D项错误．答案BC15．(2014·河北省衡水中学调研)如图11甲所示，A、B两长方体叠放在一起，放在光滑的水平面上，B物体从静止开始受到一个水平变力的作用，该力与时间的关系如图乙所示，运动过程中A、B始终保持相对静止．则在0～2t0时间内，下列说法正确的是()图11A．t0时刻，A、B间的静摩擦力最大，加速度最小B．t0时刻，A、B的速度最大C．0时刻和2t0时刻，A、B间的静摩擦力最大D．2t0时刻，A、B离出发点最远，速度为0解析t0时刻，A、B受力F为0，A、B加速度为0，A、B间静摩擦力为0，加速度最小，选项A错误；在0至t0过程中，A、B所受合外力逐渐减小，即加速度减小，但是加速度与速度方向相同，速度一直增加，t0时刻A、B速度最大，选项B正确；0时刻和2t0时刻A、B所受合外力F最大，故A、B在这两个时刻加速度最大，为A提供加速度的A、B间静摩擦力也最大，选项C正【创新设计】2015届高考物理二轮精选题组：专练4-动力学综合问题(含解析)确；A、B先在F的作用下加速，t0后F反向，A、B继而做减速运动，到2t0时刻，A、B速度减小到0，位移最大，选项D正确．答案BCD- 11 - / 11。

专练1 物理思想方法一、单项选择题1．图1所示的是力学中的两个试验装置，装置对应的这两个试验共同的物理思想方法是( )图1A ．极限的思想方法 B.放大的思想方法 C ．把握变量的方法D.猜想的思想方法解析 装置对应的这两个试验共同的物理思想方法是把微小量进行放大，使之能够观看和测量，即放大的思想方法，选项B 正确． 答案 B2．在建立物理概念过程中，学会象科学家那样运用物理思想，使用科学方法，往往比记住物理概念的词句或公式更重要．在高中物理学习内容中，速度、加速度、电场强度这三者所体现的共同的物理思想方法是 ( ) A ．比值定义 B.微小量放大 C ．等效替代D.抱负模型解析 速度、加速度、电场强度这三者所体现的共同的物理思想方法是比值定义，选项A 正确． 答案 A3．物理学中用到大量的科学争辩方法，在建立下列物理概念时，都用到“等效替代”方法的是( )A ．质点，电场强度B ．平均速度，点电荷C ．弹力，电势D ．合力与分力，合运动与分运动解析 等效替代方法是在保证某种效果(特性和关系)相同的前提下，将实际的、简单的物理问题和物理过程转化为等效的、简洁的、易于争辩的物理问题和物理过程来争辩和处理的方法．即两概念对比， 产生的某种效果相同，才是等效替代法，故只有选项D 正确． 答案 D 4．(2022·高考冲刺卷七)在物理学的探究和发觉过程中，科学家们运用了很多争辩方法．以下关于物理学争辩方法的叙述中正确的是( )A ．在不需要考虑物体本身的大小和外形时，用质点来代替物体的方法是微元法B ．依据速度定义式v ＝Δx Δt ，当Δt →0时，ΔxΔt 就可以表示物体在t 时刻的瞬时速度，该定义运用了极限思维法C ．在探究加速度、力和质量三者之间的关系时，先保持质量不变争辩加速度与力的关系，再保持力不变争辩加速度与质量的关系，这里运用了假设法D ．在推导匀变速直线运动位移公式时，把整个运动过程划分成很多小段，每一小段近似看作匀速直线运动，再把各小段位移相加，这里运用了抱负模型法解析 用质点代替物体接受的科学方法为建立抱负化的物理模型的方法，故A 错误；以时间趋向无穷小时的平均速度作为瞬时速度，接受了极限思维法，故B 正确；在争辩加速度与质量和合外力的关系时，接受了把握变量法，故C 错误；在推导匀变速直线运动的位移公式时，接受微元法将变速运动等效近似为很多小段的匀速运动，故D 错误． 答案 B5．人类在探究自然规律的进程中总结出了很多科学方法，如分析归纳法、等效替代法、把握变量法、抱负试验法等．在下列争辩中，运用抱负试验方法的是( )A ．牛顿发觉牛顿第肯定律B ．库仑测定静电力常量C ．伽利略得出力不是维持物体运动缘由的结论D ．密立根测得电荷量e 的数值解析 牛顿发觉牛顿第肯定律是接受总结归纳法，库仑测定静电力常量接受放大法，伽利略得出力不是维持物体运动缘由的结论接受抱负试验法，密立根测得电荷量e 的数值接受试验测量．选项C正确．答案 C6．某人通过以下步骤测出了从肯定高度落下的排球对地面的最大冲击力：(1)将一张白纸铺在水平地面上，把排球在水里弄湿，然后让排球从规定的高度自由落下，并在白纸上留下球的水印．(2)再将印有水印的白纸铺在台秤上，将球放在纸上的水印中心，缓慢地向下压球，使排球与纸接触部分渐渐发生形变直至刚好遮住水印，登记此时台秤的示数，即为冲击力最大值．下列物理学习或争辩中用到的方法与该同学的方法相同的是()A．争辩加速度与合力、质量的关系B．建立“点电荷”的概念C．建立“瞬时速度”的概念D．建立“合力与分力”的概念解析该同学测出从肯定高度落下的排球对地面的最大冲击力的方法是等效法，物理学习中争辩加速度与合力、质量的关系应用的是把握变量法；建立“点电荷”的概念应用的是抱负模型法；建立“瞬时速度”的概念应用的是极限法；建立“合力与分力”的概念应用的是等效法；选项D正确．答案 D7．抱负化模型是简化物理争辩的重要手段，它抓住问题的主要因素，忽视次要因素，促进了物理学的进展，下列抱负化模型建立的表述正确的是()A．质点作为抱负化模型忽视了物体的质量B．点电荷作为抱负化模型忽视了物体的电荷量C．抱负电流表忽视了电流表的内阻D．抱负电压表忽视了电压表的内阻解析质点作为抱负化模型忽视了物体的体积和外形，选项A错误；点电荷作为抱负化模型忽视了物体的外形和大小，选项B错误；抱负电压表的内阻可视为无限大，其分流电流很小，可以忽视分流电流，选项D错误；抱负电流表忽视了电流表的内阻，C正确．答案 C 二、多项选择题8．在物理学的进展过程中，很多物理学家都做出了重要的贡献，他们也制造出了很多的物理学争辩方法，下列关于物理学争辩方法的叙述中正确的是() A．抱负化模型是把实际问题抱负化，略去次要因素，突出主要因素，例如质点、位移等是抱负化模型B．重力、合力概念的建立都体现了等效替代的思想C．用比值法定义的物理概念在物理学中占有相当大的比例，例如场强E＝Fq，电容C＝QU，加速度a＝Fm都是接受比值法定义的D．依据速度定义式v＝ΔxΔt知，当Δt格外小时，ΔxΔt就可以表示物体在t时刻的瞬时速度，该定义应用了极限思想方法答案BD9．关于物理学的争辩方法，以下说法正确的是() A．伽利略开创了运用规律推理和试验相结合进行科学争辩的方法B．库仑在利用扭秤试验装置测量静电力常量时，应用了放大法C．电场强度是用比值法定义的，因而电场强度与电场力成正比，与摸索电荷的电荷量成反比D．“平均速度”、“总电阻”、“沟通电的有效值”用的是“等效替代”的方法解析伽利略的抱负斜面试验得出不受力物体将永久运动下去，就是规律推理和试验相结合的科学争辩方法，伽利略开创了运用规律推理和试验相结合进行科学争辩的方法，选项A正确．库仑在利用扭秤试验装置测量静电力常量是运用了放大法，选项B正确．电场强度是描述电场强弱属性的，与检验电荷所受的电场力F和电荷量q的大小无关，选项C错．“平均速度”、“总电阻”、“沟通电的有效值”用的是“等效替代”的方法，选项D正确．答案ABD10．物理学中有多种争辩方法，下列有关争辩方法的叙述正确的是() A．在伽利略之前的学者们总是通过思辩性的论战打算谁是谁非，是他首先接受了以试验检验猜想和假设的科学方法B．假如电场线与等势面不垂直，那么电场强度就有一个沿着等势面的重量，在等势面上移动电荷时静电力就要做功，这里用的规律方法是归纳法C．探究作用力与反作用力关系时可以用传感器连在计算机上直接显示力的大小随时间变化的图线，这是物理学中常用的图象法D．探究加速度与力、质量之间的定量关系，可以在质量肯定的状况下，探究物体的加速度与力的关系；再在物体受力肯定的状况下，探究物体的加速度与质量的关系，最终归纳出加速度与力、质量之间的关系．这是物理学中常用的把握变量法解析在伽利略之前的学者们总是通过思辩性的论战打算谁是谁非，是他首先接受了以试验检验猜想和假设的科学方法，选项A说法正确．假如电场线与等势面不垂直，那么电场强度就有一个沿着等势面的重量，在等势面上移动电荷时静电力就要做功，这里用的规律方法是反证法，选项B说法错误．探究作用力与反作用力关系时可以用传感器连在计算机上直接显示力的大小随时间变化的图线，这是物理学中常用的图象法，选项C说法正确．探究加速度与力、质量之间的定量关系，可以在质量肯定的状况下，探究物体的加速度与力的关系；再在物体受力肯定的状况下，探究物体的加速度与质量的关系，最终归纳出加速度与力、质量之间的关系．这是物理学中常用的把握变量法，选项D说法正确．答案ACD记一记重要物理思想方法(1)抱负模型法．如质点、点电荷；光滑表面、轻杆、轻绳、轻弹簧；自由落体、匀速直线运动等．(2)极限思维法．就是人们把所争辩的问题外推到极端状况(或抱负状态)．如公式v＝ΔxΔt中当Δt→0时v是瞬时速度．(3)抱负试验法．如伽利略斜面试验．(4)比值定义法：就是用两个基本物理量的“比”来定义一个新的物理量的方法，特点是：A＝B C ，但A与B、C均无关．如a＝ΔvΔt、E＝Fq、C＝QU、I＝qt、R＝UI、B＝FIL、ρ＝mV等．(5)放大法：常见的方法有机械放大、电放大、光放大．(6)把握变量法：保持一个物理量不变，争辩其他两个变量之间的关系的方法．(7)等效替代法：如用合力替代各个分力，用总电阻替代各部分电阻等．(8)类比法：也叫“比较类推法”，如争辩电场力做功时，与重力做功进行类比；生疏电流时，用水流进行类比；识电压时，用水压进行类比．。

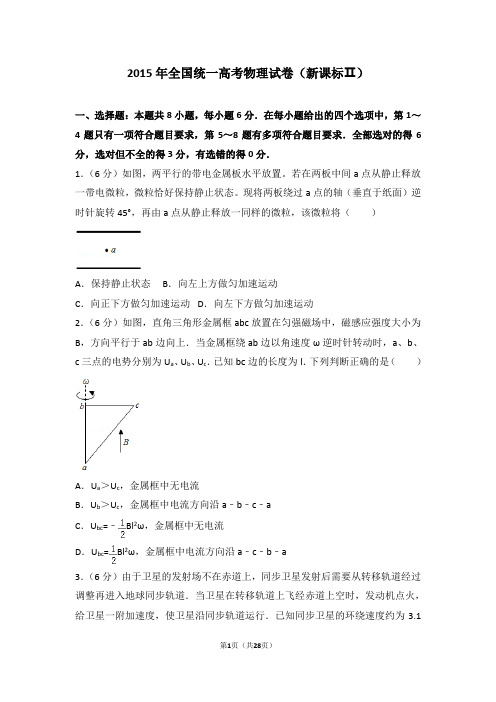

2015年全国统一高考物理试卷（新课标Ⅱ）一、选择题：本题共8小题，每小题6分．在每小题给出的四个选项中，第1～4题只有一项符合题目要求，第5～8题有多项符合题目要求．全部选对的得6分，选对但不全的得3分，有选错的得0分．1．（6分）如图，两平行的带电金属板水平放置。
