v型滤池恒水位过滤原理
V型滤池恒水位过滤原理是指在V型滤池中，通过对进水和
出水口设置水位控制装置，使滤池中的水位保持恒定，从而实现稳定的过滤效果。
具体原理如下：
1. 进水口和出水口设置在滤池的上部，水位控制装置保持一定的水位差。
2. 进水口的水位控制装置会根据需要的水位设定，控制进水量，使进水口的水位保持恒定。
3. 出水口的水位控制装置同样根据需要的水位设定，控制出水量，使出水口的水位保持恒定。
4. 当进水流量大于出水流量时，滤池的水位会逐渐升高，进水口的水位控制装置会自动减小进水量，使水位恢复到设定的水位。
5. 当进水流量小于出水流量时，滤池的水位会逐渐降低，出水口的水位控制装置会自动减少出水量，使水位恢复到设定的水位。
通过这种水位控制装置的配合，可以保持滤池水位恒定，从而实现稳定的过滤效果。
水位控制装置可以是传感器、液位计等自动控制设备，可以根据需要进行调整。
V型滤池水位自动调节控制摘要：滤池是自来水厂净水工艺之中精度要求最高，结构最为复杂的部分，同时也是水厂的心脏，所以对整个水厂的建设有着重要的影响，本文笔者依据近年来施工的经验探讨了如何进行V型滤池水位自动调节控制。
关键词：V型滤池；水位调节；控制引言当前自动控制技术以及计算机技术在科技的推动之下出现较快的发展，自来水行业从人工操作设备制水逐渐转向了PLC控制自动制水转变。
V型滤池因为每格滤池都会设置6—7个阀门，而每一座滤池设2，3台鼓风机和3台冲洗水泵，滤池如果建议凭借以前经验人工手动操作或者是是半自动控制而实际效果比较差，那么就可以实现恒水位过滤以及气水反冲洗，其操作的强度比较大。
所以使用PLC控制系统就可以实现自动恒水位过滤以及气水反冲洗就变得特别的重要。
工业控制系统大部分使用的是传统的、结构化的分析以及设计方法，使用这个方法设计出来的PLC程序个人色彩比较重、可读性很差，那么就给之后系统的维护以及功能扩展产生了较大的麻烦。
1、净水厂控制系统的要求建设净水厂控制系统是为了实现在保证出厂水各项水质指标的前提下，连续、可靠完成净水厂各项工艺流程控制，达到降低净水生产成本、降低工人劳动强度的目的。
从净水厂工艺角度出发，其控制系统应具备以下特性：1.1、可靠性系统的设备选型及组成应满足净水厂生产过程连续、可靠的需要，尽量减少因硬件设备故障而产出的对供水生产的影响;同时所有生产设备的操作设计都应该有手动/自动转换功能。
1.2、适用性系统除应满足净水厂生产过程控制外，还应加强对生产过程的指导，为净水厂的生产管理提供决策依据。
1.3、可维护性一个控制系统运行的可持续性取决于其维护工作是否能跟上，除了需要专业人才以外，系统软硬件在未来若干年内是否有良好的维护性也非常重要。
1.4、可扩展性控制系统的可扩展性保证了未来净水厂在进行扩容、重大工艺改造后能够在以前的基础上继续进行升级改造，既降低了成本，又提高了效率。
阀门流量特性曲线图及分类阀门的的流量特性，是在阀两端压差保持恒定的条件下，介质流经调节阀的相对流量与它的开度之间关系。
流量特性是调节阀的一种重要技术指标和参数。
在调节阀应用过程中做出正确的选型具有非常重要的意义。
阀门流量特性可定义为：被控介质流过阀门的相对流量，与阀门的相对开（相对位移）间的关系称为调节阀的流量特性。
一般来说分为直线、等百分比（对数）、抛物线及快开四种！具体描述及优点如下：一，直线特性是指阀门的相对流量与相对开度成直线关系，即单位开度变化引起的流量变化时常数。
线性特性的相对行程和相对流量成直线关系。
单位行程的变化所引起的流量变化是不变的。
流量大时，流量相对值变化小，流量小时，则流量相对值变化大。
二，等百分比特性（对数）是指单位开度变化引起相对流量变化与该点的相对流量成正比，即调节阀的放大系数是变化的，它随相对流量的增大而增大。
等百分比特性的相对行程和相对流量不成直线关系，在行程的每一点上单位行程变化所引起的流量的变化与此点的流量成正比，流量变化的百分比是相等的。
所以它的优点是流量小时，流量变化小，流量大时，则流量变化大，也就是在不同开度上，具有相同的调节精度。
三，抛物线特性是指单位相对开度的变化所引起的相对流量变化与此点的相对流量值的平方根成正比关系。
流量按行程的二方成比例变化，大体具有线性和等百分比特性的中间特性。
四，快开流量特性是指在开度较小时就有较大的流量，随着开度的增大，流量很快就能达到最大，此后再增加开度，流量变化很小，故被称为快开特性。
隔膜阀的流量特性接近快开特性，蝶阀的流量特性接近等百分比特性，闸阀的流量特性为直线特性，球阀的流量特性在中启闭阶段为直线，在中间开度的时候为等百分比特性。
在一般情况下，球阀和蝶阀通常不被做调节之用，如果做调节用，也是在开度很小的情况下才起到调节作用，一般可以归为快开型，而真正作为调节用的大部分基本上是截止阀，把阀头加工成如抛物线形锥形、球形等，都会用不同的曲线特性，一般来说作为调节，基本上百分比的特性用的比较多。
V型滤池水位自动调节控制摘要：滤池是自来水厂净水工艺之中精度要求最高，结构最为复杂的部分，同时也是水厂的心脏，所以对整个水厂的建设有着重要的影响，本文笔者依据近年来施工的经验探讨了如何进行V型滤池水位自动调节控制。
关键词：V型滤池；水位调节；控制引言当前自动控制技术以及计算机技术在科技的推动之下出现较快的发展，自来水行业从人工操作设备制水逐渐转向了PLC控制自动制水转变。
V型滤池因为每格滤池都会设置6—7个阀门，而每一座滤池设2，3台鼓风机和3台冲洗水泵，滤池如果建议凭借以前经验人工手动操作或者是是半自动控制而实际效果比较差，那么就可以实现恒水位过滤以及气水反冲洗，其操作的强度比较大。
所以使用PLC控制系统就可以实现自动恒水位过滤以及气水反冲洗就变得特别的重要。
工业控制系统大部分使用的是传统的、结构化的分析以及设计方法，使用这个方法设计出来的PLC程序个人色彩比较重、可读性很差，那么就给之后系统的维护以及功能扩展产生了较大的麻烦。
1、净水厂控制系统的要求建设净水厂控制系统是为了实现在保证出厂水各项水质指标的前提下，连续、可靠完成净水厂各项工艺流程控制，达到降低净水生产成本、降低工人劳动强度的目的。
从净水厂工艺角度出发，其控制系统应具备以下特性：1.1、可靠性系统的设备选型及组成应满足净水厂生产过程连续、可靠的需要，尽量减少因硬件设备故障而产出的对供水生产的影响;同时所有生产设备的操作设计都应该有手动/自动转换功能。
1.2、适用性系统除应满足净水厂生产过程控制外，还应加强对生产过程的指导，为净水厂的生产管理提供决策依据。
1.3、可维护性一个控制系统运行的可持续性取决于其维护工作是否能跟上，除了需要专业人才以外，系统软硬件在未来若干年内是否有良好的维护性也非常重要。
1.4、可扩展性控制系统的可扩展性保证了未来净水厂在进行扩容、重大工艺改造后能够在以前的基础上继续进行升级改造，既降低了成本，又提高了效率。
模糊控制在V型滤池恒水位运行的应用孙辰昀【摘要】针对V型滤池恒水位运行的自动化控制出现的问题,通过采用模糊控制措施,有效地改善了运行状况.模糊控制比传统的PID控制具有更好的鲁棒性,为有效控制恒定水位提供了新的思路.%Considering the problems occurring when constant water level V-type filter auto-control, realized better running by fuzzy control. Fuzzy control is more robustness than PID,so it provided an new way for controlling constant water level.【期刊名称】《新技术新工艺》【年(卷),期】2011(000)004【总页数】2页(P27-28)【关键词】V型滤池;模糊控制;自动化控制;恒水位【作者】孙辰昀【作者单位】廊坊经济技术开发区供水中心,河北,廊坊,065001;燕山大学电气工程学院,河北,秦皇岛,066300【正文语种】中文【中图分类】TP202.7廊坊开发区污水厂始建于2008年,处理能力为一期3×104m3/d,其中,水处理采用陶粒生物滤池加V型滤池的工艺,V型滤池的出水阀采用电动可调节蝶阀,通过V型滤池的液位控制调节阀的开关。
这种运行模式使阀门不仅开关频繁,并且由于V型滤池作为控制对象具有复杂性、非线性等特性,模型并不能完全建立,造成水位波动较大,从而影响滤池正常使用。
为保证滤池运行稳定,减少设备的无用消耗,于2010年对V型滤池的自动化控制进行调整,下面介绍滤池恒水位运行的自动化调整的情况。
在自动化调整的过程中,发现温度、水量、以及上次反冲洗时间长短,甚至是风速都对滤池的渗水速度有一定影响,所以只能简化成1个单输入-单输出的模型。
但是由于实际情况偏差很大,导致控制效果很差。

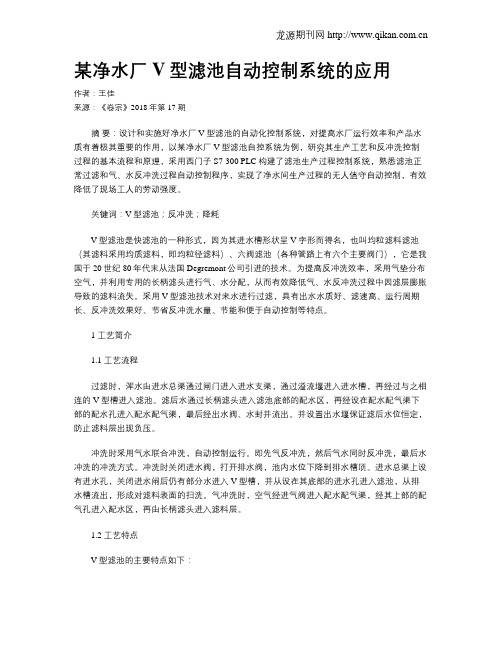

某净水厂V型滤池自动控制系统的应用作者：王佳来源：《卷宗》2018年第17期摘要：设计和实施好净水厂V型滤池的自动化控制系统，对提高水厂运行效率和产品水质有着极其重要的作用，以某净水厂V型滤池自控系统为例，研究其生产工艺和反冲洗控制过程的基本流程和原理，采用西门子S7-300 PLC构建了滤池生产过程控制系统，熟悉滤池正常过滤和气、水反冲洗过程自动控制程序，实现了净水间生产过程的无人值守自动控制，有效降低了现场工人的劳动强度。
关键词：V型滤池；反冲洗；降耗V型滤池是快滤池的一种形式，因为其进水槽形状呈V字形而得名，也叫均粒滤料滤池（其滤料采用均质滤料，即均粒径滤料）、六阀滤池（各种管路上有六个主要阀门），它是我国于20世纪80年代末从法国Degremont公司引进的技术。
为提高反冲洗效率，采用气垫分布空气，并利用专用的长柄滤头进行气、水分配，从而有效降低气、水反冲洗过程中因滤层膨胀导致的滤料流失。
采用V型滤池技术对来水进行过滤，具有出水水质好、滤速高、运行周期长、反冲洗效果好、节省反冲洗水量、节能和便于自动控制等特点。
1 工艺简介1.1 工艺流程过滤时，浑水由进水总渠通过闸门进入进水支渠，通过溢流堰进入进水槽，再经过与之相连的V型槽进入滤池。
滤后水通过长柄滤头进入滤池底部的配水区，再经设在配水配气渠下部的配水孔进入配水配气渠，最后经出水阀、水封井流出。
并设置出水堰保证滤后水位恒定，防止滤料层出现负压。
冲洗时采用气水联合冲洗，自动控制运行。
即先气反冲洗，然后气水同时反冲洗，最后水冲洗的冲洗方式。
冲洗时关闭进水阀，打开排水阀，池内水位下降到排水槽顶。
进水总渠上设有进水孔，关闭进水闸后仍有部分水进入V型槽，并从设在其底部的进水孔进入滤池，从排水槽流出，形成对滤料表面的扫洗。
气冲洗时，空气经进气阀进入配水配气渠，经其上部的配气孔进入配水区，再由长柄滤头进入滤料层。
1.2 工艺特点V型滤池的主要特点如下：（1）滤层含污量大。
V型滤池工作原理及运行注意事项发表时间：2019-09-22T00:12:41.827Z 来源：《基层建设》2019年第19期作者：董柏光[导读] 摘要：在净水系统中，V型滤池具有滤速快，产水量大，滤层含污能力强，冲洗效果好的优点。
广西绿城水务股份有限公司陈村水厂摘要：在净水系统中，V型滤池具有滤速快，产水量大，滤层含污能力强，冲洗效果好的优点。
但是其构造复杂，需操作的设备繁多。
一般在现代净水厂中，V型滤池都是恒水位全自动运行，极少需要人工干预。
在日常生产中，需要对V型滤池精心调试，加强保养，才能保证V型滤池正常运行。
关键词：V型滤池自动控制解决办法一、陈村水厂V型滤池现状广西绿城水务股份有限公司陈村水厂于1996年7月1日建成投产，后又分别于2002年和2012年进行了二期和二期扩建工程建设。
目前的供水能力为40万立方米/天。
是广西绿城水务股份有限公司的重要水厂。
建厂伊始，所有设备全部（包括控制软件）是从国外进口，全厂全自动化生产，厂区无人值守。
这在当时是非常先进的。
在全厂的设备中，滤池是建造工艺最复杂，运行问题最突出的部分。
V型滤池是法国德格雷蒙（DEGREMONT）公司设计的一种快滤池，采用气、水反冲洗。
因其两侧的进水槽设计成V字形而得名。
V型滤池的主要特点是：1、可采用较粗滤料较厚滤层以增加过滤周期，提高产水量。
2、由于反冲时滤层不膨胀，故整个滤层在深度方向的粒径分布基本均匀，即所谓的“均质滤料”，不发生水力分级现象，使滤层含污能力提高。
3、气、水反冲再加上始终存在的横向表面扫洗，冲洗效果好，冲洗水量大大减少。
广西绿城水务股份有限公司陈村水厂的滤池是典型的V型滤池。
一期工程建成后有16个滤池，二期工程建成后有6个滤池，二期扩建工程建成后有8个滤池，总共有30个滤池。
每个滤池中间为双层中央渠道，将滤池分为左、右两格。
渠道上层是排水渠，供冲洗排污用，下层是气、水分配渠，过滤时汇集过滤后的清水；冲洗时分配气和水。
v型调节阀调节参数
V型调节阀是一种常见的调节阀，用于控制流体的流量、压力和温度。
它通常用于需要精确控制流体流量的工业应用中。
调节参数通常包括以下几个方面：
1. 流量参数，V型调节阀的设计流量范围、最大流量和最小流量等参数是非常重要的。
这些参数直接影响到阀门在实际工作中的调节性能和适用范围。
2. 压力参数，包括额定压力、最大工作压力和最小工作压力等参数。
这些参数决定了V型调节阀在不同压力下的工作稳定性和安全性。
3. 温度参数，V型调节阀的工作温度范围、最高温度和最低温度等参数需要根据具体工况来确定。
温度参数对于阀门材料的选择和阀门在高温或低温环境下的稳定性都有重要影响。
4. 材料参数，V型调节阀的主要材料包括阀体、阀盖、阀芯、密封件等。
这些材料的选择需要考虑到介质的性质、温度、压力等因素，以确保阀门在不同工况下的耐久性和稳定性。
5. 控制参数，包括阀门的调节范围、调节精度、特性曲线等参数。
这些参数直接关系到V型调节阀在实际控制过程中的精确度和稳定性。
总的来说，V型调节阀的调节参数涉及到流体力学、热力学、材料学和控制理论等多个方面，需要综合考虑工艺要求、安全性和经济性等因素，以确定最佳的调节参数。
在实际工程中，通常需要根据具体的工艺条件和要求进行参数的选择和调整，以确保V型调节阀的良好性能和稳定可靠的工作。
v型球阀调节曲线
摘要：
1.V 型球阀概述
2.V 型球阀的调节曲线
3.V 型球阀调节曲线的应用
4.V 型球阀调节曲线的优缺点
正文：
1.V 型球阀概述
V 型球阀是一种常用的流量控制设备，主要用于切断、调节管路中的流体介质。
它具有结构简单、操作方便、密封性能好、流量调节范围大等优点，广泛应用于石油、化工、冶金、电力等行业。
2.V 型球阀的调节曲线
V 型球阀的调节曲线是指在调节过程中，阀门开度和流量之间的关系曲线。
通常情况下，V 型球阀的调节曲线呈V 型，即阀门开度在0-100% 范围内，流量呈非线性变化。
这种非线性变化使得V 型球阀能够在较大范围内精确调节流量，满足各种工况的需求。
3.V 型球阀调节曲线的应用
在实际应用中，V 型球阀的调节曲线可以帮助工程师更好地了解阀门的开度与流量之间的关系，从而实现精确的流量控制。
此外，通过调节曲线，还可以分析阀门的性能，如阀门的调节范围、稳定性等，为工程设计提供依据。
4.V 型球阀调节曲线的优缺点
优点：
a.V 型球阀调节曲线呈非线性，具有较大的调节范围，能够满足不同工况的需求；
b.V 型球阀的结构简单，操作方便，便于维护；
c.V 型球阀的密封性能好，可实现零泄漏。
缺点：
a.V 型球阀的调节曲线存在一定的不稳定性，可能导致流量波动；
b.在某些特殊工况下，V 型球阀的调节效果可能不佳。
总之，V 型球阀调节曲线具有显著的优点，为工程师提供了一种有效的流量控制手段。
文章编号:1002 5855(2007)03 0023 03作者简介:袁泉(1969-),男,从事给水厂和污水厂的设备安装及运营管理工作。
蝶阀流量特性曲线在V 形滤池恒水位控制中的应用袁泉(金科(北京)环保工程有限公司,100015)摘要 为减少V 形滤池滤后水调节阀的动作频率,通过采用SIPARTPS2智能型定位器,对蝶阀的流量特性曲线进行校正,同时对PLC 程序优化调整,使蝶阀工作在良好的状态下,降低了维护费用,保证了滤池系统稳定运行。
关键词 智能型电气阀门定位器;蝶阀;流量特性;调节阀 中图分类号:TH137152 文献标识码:AApplication of curve of butterfly valve flow characteristics in V type filter bed in the control of invariableness water levelYU AN Quan(Jinke (Beijing )Environment pr otection Engineer ing Co.L td,100015,China)Abstract:In order to decrease movement frequency of water modulating valve after filtering in V type filter bed,through adopting SIPART PS2intelligent localizer,curve of butterfly valve flow character istics is proofreaded,and meanwhile,PLC program is optim ized and adjusted,to make the butterfly v alve w orks in a good condition,and decease the cost on maintenance and ensure smoothly operation of filter bed system.Key words:intelligent electric valve localizer;butterfly valve;flow characteristic;modulating valve 1 概述近年来V 形滤池在自来水厂得到了较为普遍的应用,该滤池中的关键设备 滤后水调节阀因实际使用中动作频率非常高,使水厂运行不到半年,4台滤后水调节阀的气缸、阀体等构件均出现了不同程度的磨损。
通过采用校正该蝶阀的流量特性曲线等手段,优化了阀门的整体性能,降低了阀门的动作频率,从而达到了稳定生产、降低维修成本的目的。
2 滤后水调节阀工作原理V 形滤池的过滤是采用 恒水位过滤控制!的方式运行(图1)。
过滤时通过超声波液位计实时监测滤池水位变化,根据水位的变化控制滤后水调节阀的开度,以达到恒水位控制的目的,该水厂滤池的工作液位为石英砂上1 20m ,液位计显示此液位值为2 40m 。
当滤池液位上升(>2 40m)或下降(<2 40m)时,通过PID 运算使滤后水调节阀开启度增大或减小,使滤床之上的水位保持恒定(稳定在2 40m )。
因此,滤后水调节阀及阀门定位器是水厂滤池稳定运行的关键设备。
滤后水调节阀的工作方式,决定了阀门动作频繁。
图1 恒水位过滤 液位计-滤后水调节阀!PI D 调节3 滤后水调节阀运行中出现的问题滤后水调节阀动作频率测试结果如图2所示。
23 2007年第3期 阀 门从图2中反映的数据可知,在15m in 内,阀门动作了85次,动作频率高达5 7次/min,每天动作8160次,动作角行程为1102∀,按照这个动作频率计算,该阀门相当于每天全开、全关1057次。
这种频繁动作的情况对阀门损伤非常大,水厂运行约半年时间,阀门各部分构件均出现了不同程度的磨损。
驱动蝶阀的双作用气缸,因动作频繁,缸体橡胶密封圈2个多月就出现磨损并开始泄漏,继续运行到3个月时,气缸的动作就变得缓慢,必须更换橡胶圈才能正常使用。
而蝶阀阀体的磨损也比较严重,阀门转轴因为转动频繁,出现严重磨损,长期这样运行将会很快损坏。
图2 滤后水调节阀动作频率4 蝶阀流量特性曲线调整根据实际工况,通过采取对蝶阀流量特性曲线的测量和校正及修改PLC 控制程序等手段,减少了阀门的动作频率,稳定了水厂供水系统的运行。
4 1 蝶阀流量特性曲线测量蝶阀型号为D643X-10,公称直径为DN350,为了解阀门在实际使用状态下的流量特性,实地测定了安装后蝶阀的流量特性曲线。
首先通过定位器将阀门的开启度设定在某一数值(如5%、10%),测定液位在滤池中从2 60~2 40m 下降的时间,通过体积变化计算出该开启度下的流量。
然后改变阀门开启度,采用同样的方法测量从5%~100%的流量,绘制成如图3所示的蝶阀在使用状态下的流量特性曲线。
4 2 智能型阀门定位器对流量曲线的校正V 形滤池装置采用PID 的控制方式对蝶阀进行开度调节以达到恒定液位的目的,而PID 控制是典型的线性调节,但蝶阀实际工作状态的特性为快开特性,蝶阀的主要工作范围为10%~50%,在此区段蝶阀的开启度变化40%,而流量变化57 2%,这会导致控制系统的超调。
就是说,其流量特性的畸变是比较严重的,这种畸变严重影响自动控制系统的工作性能。
对于PID 调节来说,蝶阀理想的工作特性应该是直线的,但因为阀门的流量特性畸变影响到系统的控制质量,使控制系统的输出变得不可预计,因此有必要对蝶阀的畸变进行校正。
SIPART PS2智能型电气阀门定位器,具有对阀门流量特性校正的功能。
在其功能菜单中,SL0~SL20可以设定数值转折点,每个设定点可以从5%的行程上赋予流量特性值。
这些点组成一个多边形,共由20条直线组成,从而导出一个理想的阀门特性曲线。
采用这种方法,能够实现对阀门流量特性的畸变进行补偿(表1)。
图3 蝶阀流量特性曲线表1的畸变补偿方式是在定位器得到PLC 所给定的开度信号后,通过储存在智能定位器中的理想状态阀门流量特性曲线数据,转换得到相对应的理想相对流量,再根据理想的相对流量算出实际需要的开度行程信号控制蝶阀,这样由PLC 给定的阀门相对开度与蝶阀的实际输出流量之间校正为一条直线的关系,如图3中2#曲线所示。
4 3 阀门调节性能的综合优化采取定位器对蝶阀流量校正后,又对PLC 编程软件进行了优化。
由于在维持滤池恒水位的基础上降低阀体动作频率是解决问题的最根本方法,所以对PID 调节后的输出增加了一些限制条件。
#原来的恒水位稳定带设定为∃2cm,为了使恒水位过滤达到一定精度,同时又不使出水比例阀频繁动作,将恒水位稳定带调整为∃5cm 。
%增大PID 调节的死区,当滤池的液位在设定液位的∃3cm 之内波动时,不输出阀门动作指令。
&当PID 运算后,阀门动作幅度小于3∀时,24 阀 门 2007年第3期不输出阀门动作指令。
∋调整PID 的各项系数,减小比例项常数、增大积分项的常数,减小阀门的动作幅度,也降低阀门动作的灵敏度。
通过反复试验调整,选择合适的参数。
(降低阀门动作指令的输出频率,上述工况下,每30s 输出一次PID 指令。
)如果水位变化在∃5cm 以外,每5s 输出一次PID 指令。
通过采取综合处理与优化,减少了滤后水调节阀的动作频率,调整后该阀门每天动作少于1000次,经半年多的使用,系统装置故障率大大降低,稳定性能提高。
表1 采用智能定位器对蝶阀流量特性的校正(实际测量数据)定位器的给定值定位器设定点SLPLC 给出的蝶阀相对开度%PLC 给出的电流值mA 校正前蝶阀实际的相对开度%蝶阀实际开启角度(∀)实际流量m 3/h 相对流量%校正后蝶阀实际的相对开度%蝶阀实际开启角度(∀)实际流量m 3/h 相对流量%004 000 000 00 00 000 0154 853 825418 81 43 8745 52105 6107 641730 92 77 613610 13156 41511 449236 44 011 419214 24207 22015 266048 95 115 226119 35258 02519 075055 67 419 034725 76308 83022 893068 99 722 841931 07359 63526 6101575 214 426 645433 684010 44030 4111082 216 430 452438 894511 24534 2116085 918 434 262246 1105012 05038 0119088 121 438 067850 2115512 85541 8120088 924 741 876556 7126013 66045 6123091 126 545 680559 6136514 46549 4125092 628 349 490667 1147015 27053 2129095 630 553 295670 8157516 07557 0129095 634 957 0100374 3168016 88060 8129095 638 960 8109581 1178517 68564 6130896 944 564 6117787 2189018 49068 4133098 559 368 4123391 3199519 29572 2134099 369 672 2128895 42010020 010076 01350100 0100 076 01350100 05 结语为减少滤后水调节阀的动作频率,测量了蝶阀在V 形滤池工况下的流量特性曲线。
通过智能型阀门定位器对蝶阀流量特性曲线进行校正,并结合PLC 编程软件的优化,减少了V 形滤池滤后水调节阀的动作频率,从8000次/d 减少至少于1000次/d,水位的变化在∃5cm,大大降低了设备维护费用,延长了阀门使用寿命,提高了供水稳定性。
参考文献∗1+ 周红燕.一种用智能型阀门定位器改变调节阀静态特性的方法∗J +.中国测试技术,2005.1,(44~45).∗2+ 管丰年,徐森.自控工程设计中控制阀流量特性的选用问题∗J +.石油化工自动化,2004.4,(92~95).∗3+ 史登峰,韦节延,陶进,等.单叶钢制蝶阀流量特性的研究∗J +.通风除尘,1994.1,(28~29).∗4+ 王根平.调节阀的流量特性校正∗J +.计量与测试技术,2004.4,(21~23).(收稿日期:2007.01.10)让我们一起来办阀门 让阀门成为您的朋友25 2007年第3期阀 门。
