阀门流量特性曲线图结构
用
途
阀门是一种管路附件。 改变通路断面和介质流动方向，控制输送介质流动的一种装置。
1. 接通或截断管路中的介质。 2. 调节、控制管路中介质的流量和压力。
3. 改变管路中介质流动的方向。 4. 阻止管路中的介质倒流。 5. 分离介质。 6. 指示和调节液面高度。 7. 其他特殊用途。
阀体 阀盖 启闭件 阀芯、阀瓣 阀座 密封面 阀杆 填料函
密封性能—阀杆
阀杆是带动启闭件使阀门开启和关闭的重要部件，因 为阀杆是可动件。所以是最易产生外漏的部件。因此，阀 杆密封对于阀门来讲是非常重要的。
阀杆的密封通常用压缩填料。压缩填料是指压入填 料函内使阀杆周围密封的软质材料。
材质
1.壳体：铜（黄铜、青铜）、铸铁、球墨铸铁、铸钢 2.内件：铜、不锈钢 3.密封：EPDM、NBR、PTFE
阀门流量特性曲线图结构
本课件PPT仅供大家学习使用 学习完请自行删除，谢谢！ 本课件PPT仅供大家学习使用 学习完请自行删除，谢谢！ 本课件PPT仅供大家学习使用 学习完请自行删除，谢谢！ 本课件PPT仅供大家学习使用 学习完请自行删除，谢谢！
概念、用途
阀门是流体输送系统中的控制部件，具有截断、调 节、导流、防止逆流、稳压、分流或溢流泄压等功能。
阀门零部件
参数--公称通径
阀门的公称通径是管路系统中所有管路附件用数字表 示的尺寸。公称通径是供参考用的一个方便的圆整数，与加 工尺寸呈不严格的关系。
公称通径用字母“DN”后跟一个数字标志。
各种参数—压力
1.公称压力 阀门的公称压力PN是一个用数字表示的与压力有关的标示代号，是仅供参考用的一 个方便的圆整数。
2.试验压力 ⅰ阀门的壳体试验压力是指对阀门的阀体和阀盖等联结而成的整个阀门外壳进行试 验的压力，其目的是检验阀体和阀盖的致密性及包括阀体与阀盖联结处在内的整个壳体的 耐压能力。 ⅱ阀门的密封和上密封试验压力是检验启闭件和阀体密封副密封性能和阀杆与阀盖 密封副密封性能的试验压力。

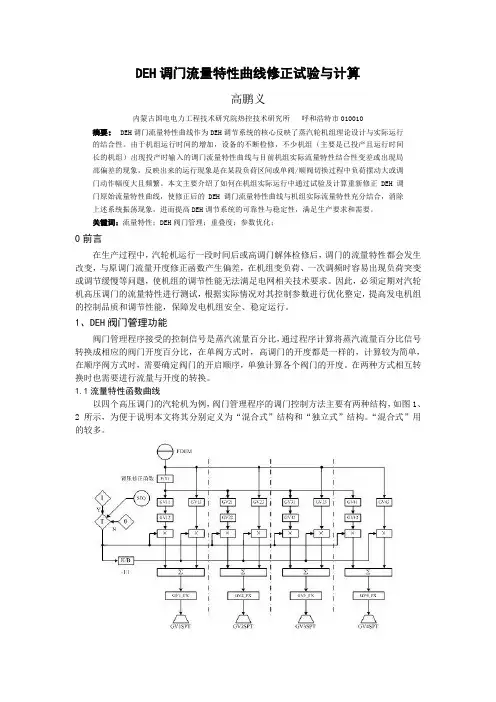

DEH调门流量特性曲线修正试验与计算-高鹏义
DEH调门流量特性曲线修正试验与计算高鹏义内蒙古国电电力工程技术研究院热控技术研究所呼和浩特市010010摘要： DEH调门流量特性曲线作为DEH调节系统的核心反映了蒸汽轮机组理论设计与实际运行的结合性。
由于机组运行时间的增加，设备的不断检修，不少机组（主要是已投产且运行时间长的机组）出现投产时输入的调门流量特性曲线与目前机组实际流量特性结合性变差或出现局部偏差的现象，反映出来的运行现象是在某段负荷区间或单阀/顺阀切换过程中负荷摆动大或调门动作幅度大且频繁。
本文主要介绍了如何在机组实际运行中通过试验及计算重新修正DEH调门原始流量特性曲线，使修正后的DEH调门流量特性曲线与机组实际流量特性充分结合，消除上述系统振荡现象，进而提高DEH调节系统的可靠性与稳定性，满足生产要求和需要。
关键词：流量特性；DEH阀门管理；重叠度；参数优化；0前言在生产过程中，汽轮机运行一段时间后或高调门解体检修后，调门的流量特性都会发生改变，与原调门流量开度修正函数产生偏差，在机组变负荷、一次调频时容易出现负荷突变或调节缓慢等问题，使机组的调节性能无法满足电网相关技术要求。
因此，必须定期对汽轮机高压调门的流量特性进行测试，根据实际情况对其控制参数进行优化整定，提高发电机组的控制品质和调节性能，保障发电机组安全、稳定运行。
1、DEH阀门管理功能阀门管理程序接受的控制信号是蒸汽流量百分比，通过程序计算将蒸汽流量百分比信号转换成相应的阀门开度百分比，在单阀方式时，高调门的开度都是一样的，计算较为简单，在顺序阀方式时，需要确定阀门的开启顺序，单独计算各个阀门的开度。
在两种方式相互转换时也需要进行流量与开度的转换。
1.1流量特性函数曲线以四个高压调门的汽轮机为例，阀门管理程序的调门控制方法主要有两种结构，如图1、2所示，为便于说明本文将其分别定义为“混合式”结构和“独立式”结构。
“混合式”用的较多。
图1 混合式DEH阀门管理程序示意图图2 独立式DEH阀门管理程序示意图“独立式”结构控制方法的调门开度指令形成方式如图4所示，这种控制结构的主要特点是：1）在单阀与多阀方式下，调门控制回路相互独立，修改或调整一种阀序下的流量开度修正函数不会影响到另一种阀序下调门的控制特性；2）多阀方式下的流量修正环节只有一个函数，综合了流量背压修正、调门开启顺序、重叠度、流量开度修正等内容，增加了参数优化工作的难度。

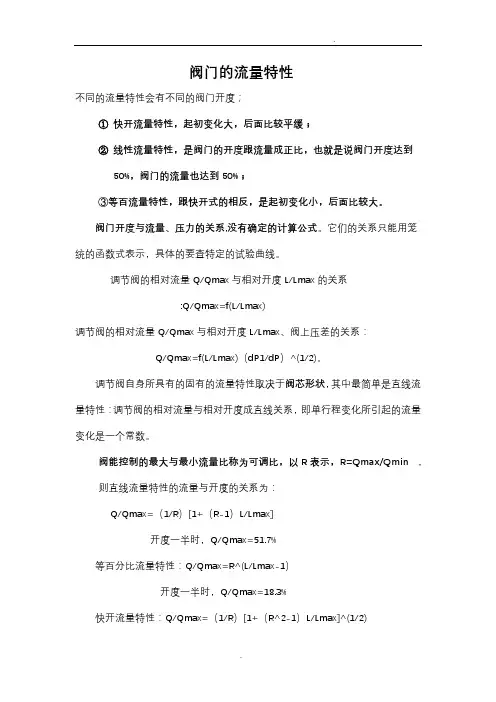

流量与阀门开度的关系
阀门的流量特性不同的流量特性会有不同的阀门开度；①快开流量特性，起初变化大，后面比较平缓；②线性流量特性，是阀门的开度跟流量成正比，也就是说阀门开度达到50%，阀门的流量也达到50%；③等百流量特性，跟快开式的相反，是起初变化小，后面比较大。
阀门开度与流量、压力的关系,没有确定的计算公式。
它们的关系只能用笼统的函数式表示，具体的要查特定的试验曲线。
调节阀的相对流量Q/Qmax与相对开度L/Lmax的关系:Q/Qmax=f(L/Lmax)调节阀的相对流量Q/Qmax与相对开度L/Lmax、阀上压差的关系：Q/Qmax=f(L/Lmax)（dP1/dP）^(1/2)。
调节阀自身所具有的固有的流量特性取决于阀芯形状，其中最简单是直线流量特性：调节阀的相对流量与相对开度成直线关系，即单行程变化所引起的流量变化是一个常数。
阀能控制的最大与最小流量比称为可调比，以R表示，R=Qmax/Qmin, 则直线流量特性的流量与开度的关系为：Q/Qmax=（1/R）[1+（R-1）L/Lmax]开度一半时，Q/Qmax=51.7%等百分比流量特性：Q/Qmax=R^(L/Lmax-1）开度一半时，Q/Qmax=18.3%快开流量特性：Q/Qmax=（1/R）[1+（R^2-1）L/Lmax]^(1/2)开度一半时，Q/Qmax=75.8%流量特性主要有直线、等百分比（对数）、抛物线及快开四种①直线特性是指阀门的相对流量与相对开度成直线关系，即单位开度变化引起的流量变化时常数。
②对数特性是指单位开度变化引起相对流量变化与该点的相对流量成正比，即调节阀的放大系数是变化的，它随相对流量的增大而增大。
③抛物线特性是指单位相对开度的变化所引起的相对流量变化与此点的相对流量值的平方根成正比关系。
④快开流量特性是指在开度较小时就有较大的流量，随开度的增大，流量很快就达到最大，此后再增加开度，流量变化很小，故称快开特性。
隔膜阀的流量特性接近快开特性，蝶阀的流量特性接近等百分比特性，闸阀的流量特性为直线特性，球阀的流量特性在启闭阶段为直线，在中间开度的时候为等百分比特性。

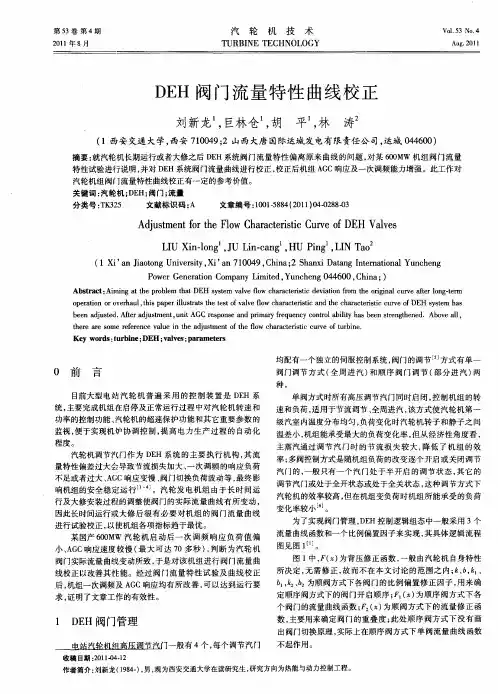

DEH阀门流量特性曲线校正
基于弗 留格尔估算 法简 单 、 为精确 ， 文采 用 以下 基 于弗 较 本 留格尔公式法演变 的流量公式 进 行计 算 ， 公式如下 。
Ｑ：
ｐ ｒ
×盟
ｐｔ
（） １
式 中 ， 为不同负 荷下 的试 验 调节 级压力 ； 为 额定 调节 ｐ ｐ
级压力 ； 为额定 负荷 时试 验主蒸 汽压力值 （ 验要求 该压 试
汽轮机调节汽 门作 为 Ｄ Ｈ系统 的 主要执 行机 构 ， Ｅ 其流
量特性偏差过大会导致节流损失加大 、 次调频 的响应负荷 一
主蒸汽通过调 节 汽 门时 的节流 损失 较 大 ， 降低 了机 组 的效 率； 多阀控 制方式是 随机组负荷 的改变逐个 开启或关 闭调节
汽 门的， 般只有 一个汽 门处 于半开启 的调节 状态 ， 它 的 一 其 调节汽 门或处于全开状态或处于全关状态 ， 这种调节 方式下
摘要 ： 就汽轮机长期运行或者大修之后 Ｄ Ｈ系统 阀门流量特 性偏离原 来 曲线 的问题 ， Ｅ 对某 ６０ Ｗ 机组 阀门流量 ０Ｍ 特性试验进行说明 ， 并对 Ｄ Ｈ系统 阀门流量 曲线进行校正 ， Ｅ 校正后机组 Ａ Ｃ响应及一 次调频能力增强 。此工作对 Ｇ
汽轮机组阀门流量特性 曲线校正有一定的参考价值 。 关键词 ： 汽轮 机 ； Ｅ 阀门； Ｄ Ｈ； 流量 分类号 ：Ｋ ２ Ｔ ３５ 文献标 识码 ： Ａ 文章编号 ：０ １５ ８ （０ １ ０ － ８ －３ １０ —８４ ２ １ ）４０ ８０ ２
第５卷第４ ３ 期
２１ ０ １年 ８月
汽
轮
机
技
术
Ｖｏ Ｊ ３ Ｎ ４ ｌ ５ ｏ． Ａｕ ． ０１ ｇ２ １
ＴＵＲＢＩ ＮＥ ＴＥＣＨＮ０Ｌ０ＧＹ
节流截止阀曲线
节流截止阀曲线
节流截止阀曲线是指在节流截止阀工作过程中，阀门开度和流体流量之间的关系曲线。
这条曲线具有以下特点：
1. 随着阀门开度的增大，流体流量逐渐增加。
2. 当阀门达到全开状态时，流体流量达到最大值。
3. 当阀门开度减小，流体流量逐渐减少，并在阀门达到最小开度时，流量为零。
节流截止阀曲线可以用来描述节流截止阀的流量控制特性，以及在不同开度下，流体的流量变化情况。
这种曲线对于节流截止阀的设计、选型和使用都有重要的指导意义。

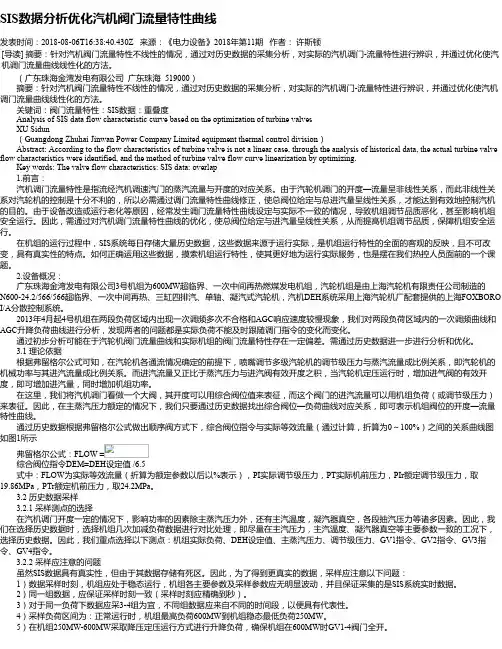

SIS数据分析优化汽机阀门流量特性曲线
SIS数据分析优化汽机阀门流量特性曲线发表时间：2018-08-06T16:38:40.430Z 来源：《电力设备》2018年第11期作者：许斯顿[导读] 摘要：针对汽机阀门流量特性不线性的情况，通过对历史数据的采集分析，对实际的汽机调门-流量特性进行辨识，并通过优化使汽机调门流量曲线线性化的方法。
（广东珠海金湾发电有限公司广东珠海 519000）摘要：针对汽机阀门流量特性不线性的情况，通过对历史数据的采集分析，对实际的汽机调门-流量特性进行辨识，并通过优化使汽机调门流量曲线线性化的方法。
关键词：阀门流量特性：SIS数据：重叠度Analysis of SIS data flow characteristic curve based on the optimization of turbine valvesXU Sidun（Guangdong Zhuhai Jinwan Power Company Limited equipment thermal control division）Abstract: According to the flow characteristics of turbine valve is not a linear case, through the analysis of historical data, the actual turbine valve flow characteristics were identified, and the method of turbine valve flow curve linearization by optimizing.Key words: The valve flow characteristics: SIS data: overlap1.前言：汽机调门流量特性是指流经汽机调速汽门的蒸汽流量与开度的对应关系。
由于汽轮机调门的开度—流量呈非线性关系，而此非线性关系对汽轮机的控制是十分不利的，所以必需通过调门流量特性曲线修正，使总阀位给定与总进汽量呈线性关系，才能达到有效地控制汽机的目的。
机组阀门流量特性试验滑压曲线优化方案
TPRI江苏华美热电有限公司1、2号机组阀门流量特性试验及滑压曲线优化方案西安热工研究院有限公司二〇一六年十月目录1.编制目的 (2)2.适用标准 (2)3.试验内容 (2)4.试验条件 (3)5.阀门流量特性试验方法及步骤 (3)6.滑压曲线优化试验内容及步骤 (5)7.试验注意事项 (5)1. 编制目的DEH中的高调门动作情况直接影响着火电机组的实发功率和主汽压力的运行品质，恰当的高调门流量曲线和阀门重叠曲线，是提高AGC发电品质、一次调频动作质量的关键因素之一。
由于调试、安装、机组大小修、设备装置的漂移等原因，在运机组会发生高调门曲线和重叠曲线偏离理想值的现象，有时甚至会发生一次调频质量下降和AGC品质下降的情况。
汽机高调门特性曲线优化试验，通过试验确认汽机高调门开度和主汽流量的关系，拟合出高调门全行程开度流量特性，计算、试验、校正顺阀方式下的高调门重叠度函数。
滑压曲线的设置合理性，直接影响着机组效率及调功能力。
原始初设滑压曲线由设计参数得出，以机组郎肯循环热效率为优先，未考虑调门节流损失及阀门线性磨损情况。
通过滑压曲线优化，找出各个负荷点最佳压力设定值，在保证机组调功裕度的前提下，基于实际调门特性，降低节流损失，达到节能提效的目的。
编写本方案的目的是规范1、2号机组阀门流量特性试验及滑压曲线优化调试行为，确保设备、人身不受伤害。
保证系统调试保质、保量、有序进行。
2. 适用标准DL/T656—2006 火力发电厂汽机控制系统验收测试规程DL/T824—2002 汽轮机电液调节系统性能验收导则DL/T711—1999 汽轮机调节控制系统实验导则国能安全[2014]161号《防止电力生产重大事故的二十五项重点要求》《电厂汽机运行规程》DEH厂家技术资料DCS厂家技术资料3. 试验内容3.1 阀门流量特性试验●汽机高调门开度和蒸汽流量对应数据的试验测定。
●汽机高调门开度/蒸汽流量特性曲线的拟合。

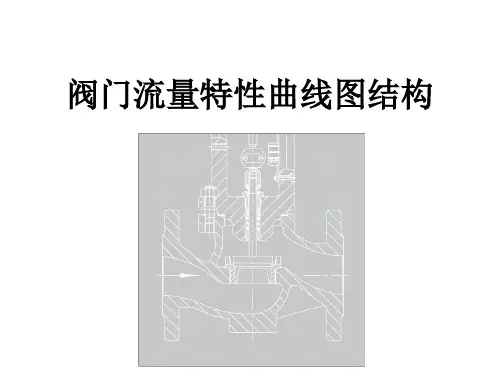

阀门流量特性曲线图结构
阀门流量特性曲线图结构
概念、用途
阀门是流体输送系统中的控制部件，具有截断、调节、 导流、防止逆流、稳压、分流或溢流泄压等功能。
用
途
阀门是一种管路附件。
改变通路断面和介质流动方向，控制输送介质流动的一种装置。 1. 接通或截断管路中的介质。
2. 调节、控制管路中介质的流量和压力。
3. 改变管路中介质流动的方向。 4. 阻止管路中的介质倒流。 5. 分离介质。 6. 指示和调节液面高度。
密封性能—阀杆
阀杆是带动启闭件使阀门开启和关闭的重要部件，因 为阀杆是可动件。所以是最易产生外漏的部件。因此，阀 杆密封对于阀门来讲是非常重要的。 阀杆的密封通常用压缩填料。压缩填料是指压入填料 函内使阀杆周围密封的软质材料。
材
质
1.壳体：铜（黄铜、青铜）、铸铁、球墨铸铁、铸钢 2.内件：铜、不锈钢 3.密封：EPDM、NBR、PTFE
密封性能--密封面
阀门的密封面是指阀座与关闭件互相接触而进行关闭 的部分。 由于阀门在使用过程中密封面在进行密封中要受到冲 刷和磨损，所以阀门的密封性能随着使用时间而减低。
1. 金属密封面
2. 软密封面
密封性能—垫片
垫片是阀门产生外漏的关键因素之一 1. 金属平垫片 2. 压缩石棉纤维垫片 3. 缠绕式垫片
阀权度对流量特性曲线的影响
等百分比特性
线性特性
快开型：行程较小时，流量就比较大，随着行程的增大流量很快 达到最大。阀的有效行程＜d/4（d为阀座直径）。行程再增大时已不 起调节作用，适用于双位控制。
调节阀流量特性曲线的选择
期望的阀门控制信号—热量输出曲线图
实际的换热器/风机盘管流量—热量输出特性曲线
期望的阀门开度/信号—流量特性曲线
概念、用途
阀门是流体输送系统中的控制部件，具有截断、调节、 导流、防止逆流、稳压、分流或溢流泄压等功能。
用
途
阀门是一种管路附件。
改变通路断面和介质流动方向，控制输送介质流动的一种装置。 1. 接通或截断管路中的介质。
2. 调节、控制管路中介质的流量和压力。
3. 改变管路中介质流动的方向。 4. 阻止管路中的介质倒流。 5. 分离介质。 6. 指示和调节液面高度。
密封性能—阀杆
阀杆是带动启闭件使阀门开启和关闭的重要部件，因 为阀杆是可动件。所以是最易产生外漏的部件。因此，阀 杆密封对于阀门来讲是非常重要的。 阀杆的密封通常用压缩填料。压缩填料是指压入填料 函内使阀杆周围密封的软质材料。
材
质
1.壳体：铜（黄铜、青铜）、铸铁、球墨铸铁、铸钢 2.内件：铜、不锈钢 3.密封：EPDM、NBR、PTFE
密封性能--密封面
阀门的密封面是指阀座与关闭件互相接触而进行关闭 的部分。 由于阀门在使用过程中密封面在进行密封中要受到冲 刷和磨损，所以阀门的密封性能随着使用时间而减低。
1. 金属密封面
2. 软密封面
密封性能—垫片
垫片是阀门产生外漏的关键因素之一 1. 金属平垫片 2. 压缩石棉纤维垫片 3. 缠绕式垫片
阀权度对流量特性曲线的影响
等百分比特性
线性特性
快开型：行程较小时，流量就比较大，随着行程的增大流量很快 达到最大。阀的有效行程＜d/4（d为阀座直径）。行程再增大时已不 起调节作用，适用于双位控制。
调节阀流量特性曲线的选择
期望的阀门控制信号—热量输出曲线图
实际的换热器/风机盘管流量—热量输出特性曲线
期望的阀门开度/信号—流量特性曲线
阀门流量计算方法
阀门流量计算方法如何使用流量系数How to use Cv阀门流量系数(Cv)是表示阀门通过流体能力的数值。
Cv越大，在给定压降下阀门能够通过的流体就越多。
Cv值1表示当通过压降为1 PSI时，阀门每分钟流过1加仑15o C的水。
Cv值350表示当通过压降为1 PSI时，阀门每分钟流过350加仑15o C的水。
Valve coefficient (Cv) is a number which represents a valve's ability to pass flow. The bigger the Cv, the more flow a valve can pass with a given pressure drop. A Cv of 1 means a valve will pass 1 gallon per minute (gpm) of 60o F water with a pressure drop (dp) of 1 PSI across the valve.A Cv of 350 means a valve will pass 350 gpm of 60o F water with a dp of 1 PSI.公式1FORMULA 1流速：磅/小时(蒸汽或水)FLOW RATE LBS/HR (Steam or Water)在此：Where:dp = 压降，单位：PSIdp = pressure drop in PSIF = 流速，单位：磅/小时F = flow rate in lbs./hr.= 比容积的平方根，单位：立方英尺/磅(阀门下游)= square root of a specific volume in ft3/lb.(downstream of valve)公式2FORMULA 2流速：加伦/分钟(水或其它液体)FLOW RATE GPM (Water or other liquids)在此：Where:dp = 压降，单位：PSIdp = pressure drop in PSISg = 比重Sg = specific gravityQ = 流速，单位：加伦/分钟Q = flow rate in GPM局限性LIMITATIONS上列公式在下列条件下无效：Above formulas are not valid under the following conditions:a.对于可压缩性流体，如果压降超过进口压力的一半。
阀门的流量特性曲线
变化相同，则流量的相对变化量不同。
例：计算R=30时线性流量特性控制阀，行程变化量为10%时，不同行程位置 的相对变化量？
解：不同行程ι 时的相对的流量如下表 相对流量变化10%时，
在相对流量10%处，相对流量的变化量为(22.67-13)/13=74.38%； 在相对流量50%处，相对流量的变化量为(61.33-51.7)/51.7=18.62%； 在相对流量90%处，相对流量的变化量为（100-90.33)/90.33=10.71%。
等百分比流量特性控制阀的增 Kv2=(Q/Lmax)
等百分比流量特性控制阀的增益Kv2与流量Q成正比，又因 △Q/Q=R△ι -1 当相对行程变化量相同时，流量也变化相同的百分比，因此称为等百分比流量特性
例：计算R=30时等百分比流量特性控：根据q=R(ι -1)计算不同相对行程ι 和相对 量q。行程变化量为10%时，不同行程位置的相对变化量
示例说明，等百分比流量特性的控制阀在不同开度下，相同的行程变化引起 量的相对变化是相等的，因此称之为等百分比流量特性，它在全行程范围内具有 同的控制精度。它在小开度时，增益较小，因此调节平缓；在大开度时，增益较
，能够有效地进行调节
50
60
70
80
90 100
相对流量% 3.33 4.68 6.58 9.25 12.99 18.26 25.65 36.05 50.65 71.17 100
几种。
1。线性流量特性 线性流量特性关系是指平衡阀的相对流量与相对位移成直线关系。
即单位位移变化所引起的流量变化是常数。用函数的关系描述为
dq=Kv2dι 两边积分，并带入边界条件
L=0 Q=Qmax L=Lmax Q=Qmax 如果定义控制阀的固有可调比 R=Qmax/Qmin
例：计算R=30时线性流量特性控制阀，行程变化量为10%时，不同行程位置 的相对变化量？
解：不同行程ι 时的相对的流量如下表 相对流量变化10%时，
在相对流量10%处，相对流量的变化量为(22.67-13)/13=74.38%； 在相对流量50%处，相对流量的变化量为(61.33-51.7)/51.7=18.62%； 在相对流量90%处，相对流量的变化量为（100-90.33)/90.33=10.71%。
等百分比流量特性控制阀的增 Kv2=(Q/Lmax)
等百分比流量特性控制阀的增益Kv2与流量Q成正比，又因 △Q/Q=R△ι -1 当相对行程变化量相同时，流量也变化相同的百分比，因此称为等百分比流量特性
例：计算R=30时等百分比流量特性控：根据q=R(ι -1)计算不同相对行程ι 和相对 量q。行程变化量为10%时，不同行程位置的相对变化量
示例说明，等百分比流量特性的控制阀在不同开度下，相同的行程变化引起 量的相对变化是相等的，因此称之为等百分比流量特性，它在全行程范围内具有 同的控制精度。它在小开度时，增益较小，因此调节平缓；在大开度时，增益较
，能够有效地进行调节
50
60
70
80
90 100
相对流量% 3.33 4.68 6.58 9.25 12.99 18.26 25.65 36.05 50.65 71.17 100
几种。
1。线性流量特性 线性流量特性关系是指平衡阀的相对流量与相对位移成直线关系。
即单位位移变化所引起的流量变化是常数。用函数的关系描述为
dq=Kv2dι 两边积分，并带入边界条件
L=0 Q=Qmax L=Lmax Q=Qmax 如果定义控制阀的固有可调比 R=Qmax/Qmin
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
快 开 型 流 量 特 性 示 意 图
阀 芯 特 点 形 成 不 同 的 特 性
阀 芯 的 构 成

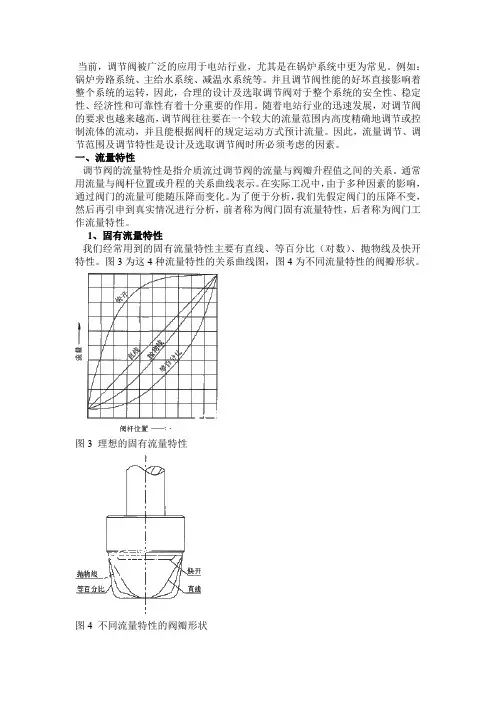

阀 门 的 固 有 特 性 曲 线
相对行程%
0
10
20
30
40
50
60
70
80
90
100
相对流量%
3.33
4.68
6.58
9.25
12.99
18.26
25.65
36.05
50.65
71.17
100
3。快开流量特性 此种流量特性的控制阀在开度较小时就有较大的流量，随着开度的增大，流 量很快就达到最大；此后再增加开度，流量变化很小，故称快开性流量特性。 它的相对流量与相对行程的函数关系用下式描述： dq=Kv2q-1dι 代入边界条件，求解得到快开流量特性的函数关系是 q=Q/Qmax=(1/R)√1+(R2-1)L/Lmax=(1/R)√1+(R2-1)ι 快开流量特性控制阀的增益Kv2与流量的倒数成正比，或Kv2∝1/Q,随流量增 大，增益反而减小。 由于这种流量特性的控制阀在小开度时就有较大流量，在增大开度，流量变 化已很小，因此称之为快开流量特性。通常有效行程在1/4阀座直径。 快开流量特性的增益： Kv2=[(Q2max-Q2min)/2Lmax]1/R 工厂实际使用的快开流量特性的函数关系如下 q=Q/Qmax=1-(1-1/R)(1-L/Lmax)2=1-(1-1/R)(1-ι )2 实际快开流量特性的增益 Kv2=2Qmax/Lmax(1-1/R)(1-L/Lmax)
1。线性流量特性 线性流量特性关系是指平衡阀的相对流量与相对位移成直线关系。 即单位位移变化所引起的流量变化是常数。用函数的关系描述为 dq=Kv2dι 两边积分，并带入边界条件 L=0 Q=Qmax L=Lmax Q=Qmax 如果定义控制阀的固有可调比 R=Qmax/Qmin 则带入积分常数后，线性流量特性表示 q=Q/Qmax=1/R[1+(R-1)· L/Lmax]=(R-1/R)ι +1/R 上式表明，线性流量特性平衡阀的相对流量与相对行程呈现线性关系， 直线的斜率是（R-1)/R,截距是1/R.因此，线性流量特性控制阀的增益Kv2 （即直线方程的斜率）与可调比R有关；与最大流量Qmax和流过阀门的流 量Q无关。Kv2 是常数。即增益Kv2=1-1/R.可调比R不同，表示最大流量与 最小流量之比不同，从相对流量坐标看，表示为相对行程为零时的起点不 同，起点的相对流量是1/R。由于最大行程时获得最大流量，因此，相对 行程为1时的相对流量为1。线性流量特性控制阀在不同的行程，如果行程 变化相同，则流量的相对变化量不同。 例：计算R=30时线性流量特性控制阀，行程变化量为10%时，不同行程位置 的相对变化量？
-1)计算不同相对行程ι
和相对流量q
相对行程变化10% 。 在相对行程10%处，相对流量的变化量(6.58-4.68)/4.68=40.50% 在相对行程50%处，相对流量的变化量（25.65-18.26)/18.28=40.50% 在相对行程90%处，相对流量的变化量（100-71.17)/71.17=40.50% 示例说明，等百分比流量特性的控制阀在不同开度下，相同的行程变化引起流 量的相对变化是相等的，因此称之为等百分比流量特性，它在全行程范围内具有相 同的控制精度。它在小开度时，增益较小，因此调节平缓；在大开度时，增益较大 ，能够有效地进行调节。
相对行程 %
相对流量%
0
10
20
30
40
50
60
70
8090100 Nhomakorabea3.33
13.0
22.67
32.33
42.0
51.7
61.33
71.0
80.67
90.33 100
2。等百分比流量特性 等百分比流量特性是指单位相对位移变化所引起的相对流量变化与此点的 相对流量变化成正比关系。即控制阀的放大系数是变化的，它随相对流量的增 大而增大。 等百分比流量特性控制阀的相对流量与相对行程的函数关系是 dq=Kv2qdι 两边积分，并带入边界条件，可得到等百分比流量特性的函数关系是 q=Q/Qmax=R(L/Lmax-1)=R(ι -1) 上式表明，等百分比流量特性控制阀的相对行程与相对流量的对数成比 例关系。即在半对数坐标上，流量特性曲线成直线，或在制宪坐标上流量特性 曲线是一条对数曲线，由上式可知lnq∝ι ,即相对流量的对数与相对行程成正比。 等百分比流量特性控制阀的增益 Kv2=(Q/Lmax)lnR 等百分比流量特性控制阀的增益Kv2与流量Q成正比，又因 △Q/Q=R△ι -1,则 当相对行程变化量相同时，流量也变化相同的百分比，因此称为等百分比流量特性 例：计算R=30时等百分比流量特性控：根据q=R(ι -1)计算不同相对行程ι 和相对流 量q。行程变化量为10%时，不同行程位置的相对变化量。 解：根据q=R(ι
快开流量特性控制阀相对行程和相对流量关系（R=30)
相对行程% 相对流量 % 理想快开 % 实际快开 % 0 3.33 3.33 10 20 30 40 50 70.75 75.83 60 77.49 84.53 70 83.69 91.3 80 90 100 100 100 31.78 44.82 54.84 63.30 21.7 38.13 52.63 65.2 89.46 94.87 96.13 99.03
解：不同行程ι 时的相对的流量如下表 相对流量变化10%时， 在相对流量10%处，相对流量的变化量为(22.67-13)/13=74.38%； 在相对流量50%处，相对流量的变化量为(61.33-51.7)/51.7=18.62%； 在相对流量90%处，相对流量的变化量为（100-90.33)/90.33=10.71%。 示例说明，线性流量特性的控制阀在小开度时，流量小，但相对变化 量大，灵敏度很高，行程稍有变化就会引起流量的较大变化，因此在小开度 时容易发生震荡。在大开度时，流量大，但流量的相对变化量小，灵敏度很低 ，行程要有较大变化才能够时流量有所变化，因此，在大开度时控制呆滞，调 节不及时，容易超调，使过渡过程变慢。
根据阀门两端的压降，阀门流量特性分固 有流量特性和工作流量特性。固有流量特 性是阀门两端压降恒定时的流量特性，亦 称为理想流量特性。工作流量特性是在工 作状态下（压降变化）阀门的流量特性， 阀门出厂所提供的流量特性为固有流量特 性
阀门的流量特性曲线
阀的结构特性是阀芯的位移与流体通过的截面积之间的关系，他不 考虑阀两端的压降。因此，只与阀芯的形状、大小等几何因子有关 阀门的流量特性，有线性、等百分比、抛物线、双曲线、快开、平 方根等不同类型。常用的固有流量特性有线性、等百分比、快开等 几种。
