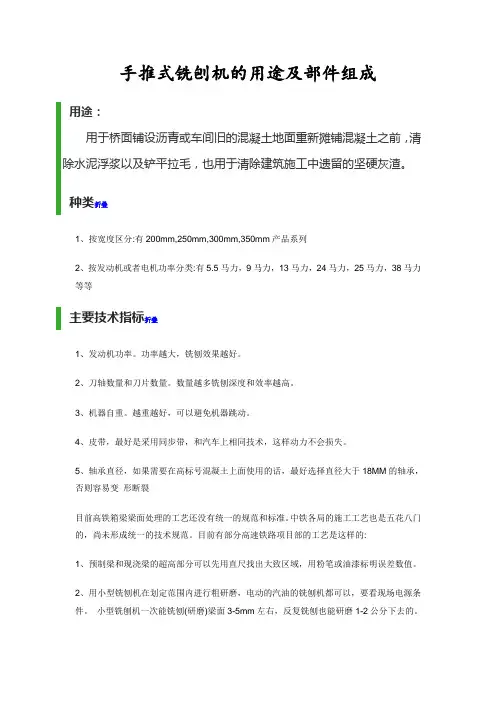

手推式铣刨机的用途及部件组成用途:用于桥面铺设沥青或车间旧的混凝土地面重新摊铺混凝土之前,清除水泥浮浆以及铲平拉毛,也用于清除建筑施工中遗留的坚硬灰渣。
种类折叠1、按宽度区分:有200mm,250mm,300mm,350mm产品系列2、按发动机或者电机功率分类:有5.5马力,9马力,13马力,24马力,25马力,38马力等等主要技术指标折叠1、发动机功率。
功率越大,铣刨效果越好。
2、刀轴数量和刀片数量。
数量越多铣刨深度和效率越高。
3、机器自重。
越重越好,可以避免机器跳动。
4、皮带,最好是采用同步带,和汽车上相同技术,这样动力不会损失。
5、轴承直径,如果需要在高标号混凝土上面使用的话,最好选择直径大于18MM的轴承,否则容易变形断裂目前高铁箱梁梁面处理的工艺还没有统一的规范和标准。
中铁各局的施工工艺也是五花八门的,尚未形成统一的技术规范。
目前有部分高速铁路项目部的工艺是这样的:1、预制梁和现浇梁的超高部分可以先用直尺找出大致区域,用粉笔或油漆标明误差数值。
2、用小型铣刨机在划定范围内进行粗研磨,电动的汽油的铣刨机都可以,要看现场电源条件。
小型铣刨机一次能铣刨(研磨)梁面3-5mm左右,反复铣刨也能研磨1-2公分下去的。
当然,对于标高误差太大的梁面,可以购买大一点的,一次铣刨深度在10mm左右的铣刨机。
3、铣刨机粗磨以后进行标高测量,若深度不够就继续铣刨。
4、标高测量合格后最后用研磨机进行精磨和收光。
其他兄弟单位有用抛丸机处理的,但是抛丸机施工成本较高,效率也不一定比铣刨机快,只是处理后的表面较为平整些,但仍然是麻面,若要收光的话仍需要研磨机械。
凿毛机的处理效果和铣刨机差不多,但是因为凿毛头对梁面是垂直冲击,容易破坏水泥砼的内部结构,而且需要外接空压机和气管,操作使用时没有铣刨机便捷,工效不如铣刨机高。
值得注意的是,有很多小型铣刨机因为自重很轻,刀片数量很少,功率也不大,铣刨效果和研磨机差不多。
值得注意的是,有很多小型铣刨机因为自重很轻,刀片数量很少,功率也不大,铣刨效果和研磨机差不多。

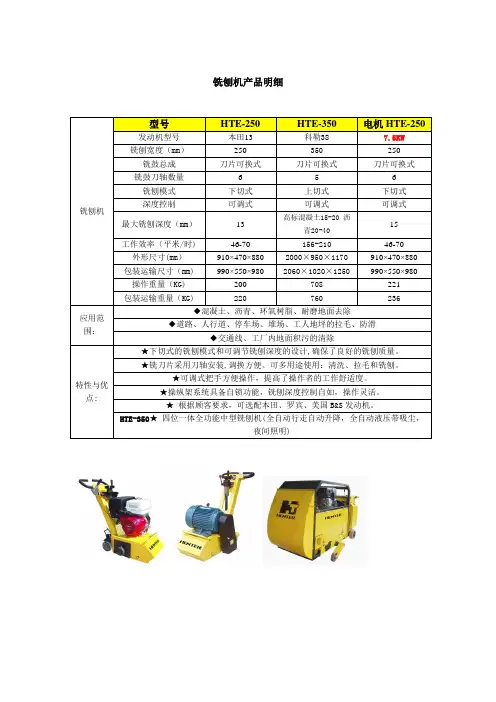

铣刨机产品明细铣刨机型号HTE-250 HTE-350 电机HTE-250发动机型号本田13科勒38 7.5KW 铣刨宽度(mm)250 350 250铣鼓总成刀片可换式刀片可换式刀片可换式铣鼓刀轴数量 6 5 6铣刨模式下切式上切式下切式深度控制可调式可调式可调式最大铣刨深度(mm)13高标混凝土15-20 沥青20-4015工作效率(平米/时) 46-70 156-210 46-70 外形尺寸(mm)910×470×880 2000×950×1170910×470×880 包装运输尺寸(mm) 990×550×980 2060×1020×1250990×550×980 操作重量(KG) 200 708 221 包装运输重量(KG) 220 760 236应用范围:◆混凝土、沥青、环氧树脂、耐磨地面去除◆道路、人行道、停车场、堆场、工人地坪的拉毛、防滑◆交通线、工厂内地面积污的清除特性与优点:★下切式的铣刨模式和可调节铣刨深度的设计,确保了良好的铣刨质量。
★铣刀片采用刀轴安装,调换方便。
可多用途使用:清洗、拉毛和铣刨。
★可调式把手方便操作,提高了操作者的工作舒适度。
★操纵架系统具备自锁功能,铣刨深度控制自如,操作灵活。
★ 根据顾客要求,可选配本田、罗宾、美国B&S发动机。
HTE-350★ 四位一体全功能中型铣刨机(全自动行走自动升降,全自动液压带吸尘,夜间照明)附:铣鼓质量保证,不会发生铣鼓从内而外的裂开问题。
例如地平项目数据面积:40000平米铣刨深度要求:50毫米工期时间:一个月水泥标号:C30混凝土水泥年数:4年方案A使用HTE-250(电机)铣刨机按正常铣刨深度一次5毫米计算场地面积即为40000*10(铣刨次数)=400000平米HTE-250 在C30水泥上正常铣刨深度5毫米计算,每小时铣刨面积为35平米一天可使用HTE-250(电机)20小时计算,即一天可工作完成700平米400000除以700 约等于571 (即使用一台HTE-250 情况下需时571天)若同时使用20台HTE-250 即可在一个月内完成任务刀片使用情况普通刀片可使用1000平米左右(实用面积为国内刀片3倍左右)(按铣刨深度5毫米计算)售价为5850元/副若完成400000平米任务需消耗400副刀片价格为2340000元德国进口刀片可使用5000平米左右(按铣刨深度5毫米计算)售价为13500元/副若完成400000平米任务需消耗80副刀片价格为1080000元综合上述数据即得方案A总预算名称数量单价(元)总价(元)铣刨机HTE-250 20台35000 700000刀片(德国进口)80副13500 1080000合计1780000(含税含运费)方案B使用HTE-350(汽油)铣刨机按正常铣刨深度一次10毫米计算场地面积即为40000*5(铣刨次数)=200000平米HTE-350 在C30水泥上正常铣刨深度10毫米计算,每小时铣刨面积为30平米一天可使用HTE-350 20小时计算,即一天可工作完成600平米400000除以600 约等于333 (即使用一台HTE-350 情况下需时333天)若同时使用11台HTE-350 即可在一个月内完成任务德国进口刀片可使用10000平米左右(按铣刨深度5毫米计算)售价为18000元/副若完成200000平米任务需消耗20副刀片价格为360000元综合上述数据即得方案B总预算名称数量单价(元)总价(元)铣刨机HTE-350 11台220000 2420000刀片(德国进口)20副18000 360000合计2780000(含税含运费)。

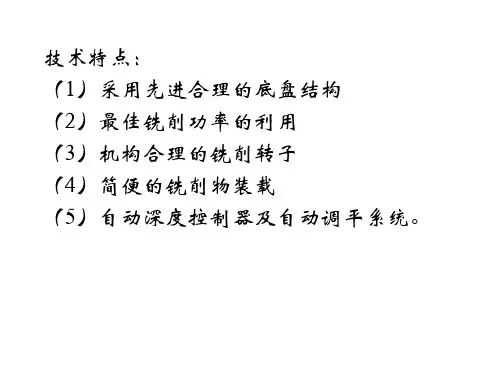

公路铣刨机整机的设计摘要随着市政道路和高等级公路建设突飞猛进,大规模的机械化养护时代已经到来。
作为路面养护和再生设备的主要机种之一的路面铣刨机正越来越引起道路养护专家和施工单位的关注。
路面冷铣刨机是一种高效的路面维修养护设备,具有使用成本低、铣深范围广及不污染环境等优点。
主要用于大面积路随着市政道路和高等级公路建设突飞猛进,大规模的机械化养护时代已经到来。
作为路面养护和再生设备的主要机种之一的路面铣刨机正越来越引起道路养护专家和施工单位的关注。
路面冷铣刨机是一种高效的路面维修养护设备, 具有使用成本低、铣深范围广及不污染环境等优点。
主要用于大面积路面铣刨破碎、常见病害的铣平修整以及路面拉毛作业. 路面铣刨机的主要工作装置是铣刨转子,铣刨转子上均匀布置着按左右对称螺旋线排列的铣刀。
铣刨转子是以垂直进给和水平进给两种方式进行工作。
路面铣刨机以工作速度向前移动,铣刨转子旋转均匀分布于滚筒上并按螺旋线排列的铣刨刀,铣刨刀顺序接触路面,路面材料在铣刨转子刀具的冲击和挤压下破碎为颗粒状;同时呈螺旋状对称排列的刀具将铣下的废料向转子中央聚集,通过抛料板将废料抛到输送机上,并转移到指定位置和运输车辆上。
本设计说明书包括了整机的总体设计和计算,动力机构及行星减速器的设计,行走机构的设计,铣刨部分的设计,输料装置的设计,并对路面铣刨机械的技术发展趋势和市场前景做了简单介绍。
本说明书与图纸配套使用.面铣刨破碎、常见病害的铣平修整以及路面拉毛作业。
路面铣刨机的主要工作装置是铣刨转子,铣刨转子上均匀布置着按左右对称螺旋线排列的铣刀。
铣刨转子是以垂直进给和水平进给两种方式进行工作。
路面铣刨机以工作速度向前移动,铣刨转子旋转均匀分布于滚筒上并按螺旋线排列的铣刨刀,铣刨刀顺序接触路面,路面材料在铣刨转子刀具的冲击和挤压下破碎为颗粒状;同时呈螺旋状对称排列的刀具将铣下的废料向转子中央聚集,通过抛料板将废料抛到输送机上,并转移到指定位置和运输车辆上。

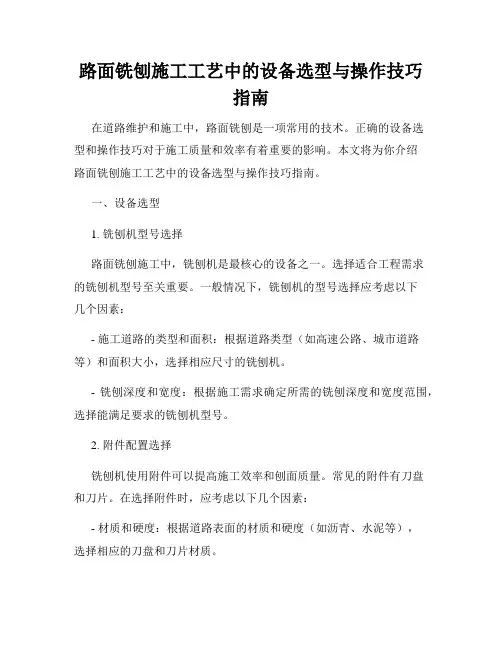

路面铣刨施工工艺中的设备选型与操作技巧指南在道路维护和施工中,路面铣刨是一项常用的技术。
正确的设备选型和操作技巧对于施工质量和效率有着重要的影响。
本文将为你介绍路面铣刨施工工艺中的设备选型与操作技巧指南。
一、设备选型1. 铣刨机型号选择路面铣刨施工中,铣刨机是最核心的设备之一。
选择适合工程需求的铣刨机型号至关重要。
一般情况下,铣刨机的型号选择应考虑以下几个因素:- 施工道路的类型和面积:根据道路类型(如高速公路、城市道路等)和面积大小,选择相应尺寸的铣刨机。
- 铣刨深度和宽度:根据施工需求确定所需的铣刨深度和宽度范围,选择能满足要求的铣刨机型号。
2. 附件配置选择铣刨机使用附件可以提高施工效率和刨面质量。
常见的附件有刀盘和刀片。
在选择附件时,应考虑以下几个因素:- 材质和硬度:根据道路表面的材质和硬度(如沥青、水泥等),选择相应的刀盘和刀片材质。
- 可更换性:选择可以方便更换的刀盘和刀片,以便在使用过程中及时更换磨损的部分。
二、操作技巧1. 施工前准备在进行路面铣刨施工前,需要进行充分的准备工作,包括:- 清扫道路表面:清除道路表面的杂物和积水,确保道路表面平整干燥。
- 标记施工区域:在施工区域的两侧设置标志,提醒过往车辆和行人注意安全。
2. 施工操作- 设定铣刨机参数:根据工程要求,设定好铣刨机的刨深和刨宽参数。
- 开始施工:将铣刨机放置在施工区域的起始位置,通过操纵手柄控制铣刨机的移动,保持匀速进行施工。
- 注意刨面质量:在施工过程中,需密切注意刨面质量,确保刨削平坦、均匀,并与相邻刨面衔接良好。
3. 施工后处理- 清理施工现场:及时清理施工现场的杂物和刨屑,保持道路干净整洁。
- 疏通雨水排水系统:确保施工后的道路排水系统畅通。
三、安全注意事项在进行路面铣刨施工时,需注意以下安全事项:- 穿戴个人防护装备:施工人员应佩戴安全帽、护目镜、口罩、耳塞等个人防护装备。
- 注意道路交通安全:在施工现场设置警示标志,保障施工人员和过往车辆行人的安全。
混凝土路面铣刨机规格型号一、产品概述混凝土路面铣刨机是一种专门用于铣刨混凝土路面的设备。
它通过旋转刀盘将混凝土路面表面切削,去除老化、破损和污渍等,使路面恢复平整、光滑,提高行车安全性和舒适性。
本文将详细介绍混凝土路面铣刨机的规格型号。
二、产品分类根据不同的使用场合和功率等级,混凝土路面铣刨机可以分为以下几类:1.手推式混凝土路面铣刨机:适用于小面积的混凝土路面维修,功率一般在2.2kw以下。
2.自行式混凝土路面铣刨机:适用于中小型道路的混凝土路面铣刨作业,功率一般在11kw以下。
3.拖拉式混凝土路面铣刨机:适用于大型道路的混凝土路面铣刨作业,功率一般在18kw以上。
三、产品参数以下是混凝土路面铣刨机的主要参数:1.工作宽度:指铣刨刀盘的宽度,一般为200mm-2000mm之间,根据不同的使用场合选择不同的宽度。
2.工作深度:指铣刨刀盘能够切削混凝土路面的深度,一般为0mm-300mm之间,根据需要调整工作深度。
3.工作速度:指铣刨刀盘的旋转速度,一般为0-60m/min之间,根据不同的使用场合和混凝土路面的硬度选取不同的速度。
4.刀盘直径:指铣刨刀盘的直径,一般为200mm-800mm之间,根据不同的使用场合和混凝土路面的硬度选取不同的直径。
5.刀盘转速:指铣刨刀盘的转速,一般为0-1600r/min之间,根据不同的使用场合和混凝土路面的硬度选取不同的转速。
6.总重量:指整个设备的重量,一般为200kg-5000kg之间,根据不同的使用场合和功率等级选取不同的重量。
7.发动机功率:指混凝土路面铣刨机所搭载的发动机的功率,一般为2.2kw-75kw之间,根据不同的使用场合和功率等级选取不同的功率。
四、产品特点混凝土路面铣刨机的主要特点如下:1.铣刨效果好:通过高速旋转的刀盘切削混凝土路面表面,去除老化、破损和污渍等,使路面恢复平整、光滑。
2.操作简便:设备采用人性化设计,操作简便,易于上手。
3.安全可靠:设备采用多重安全保护装置,操作过程中安全可靠。

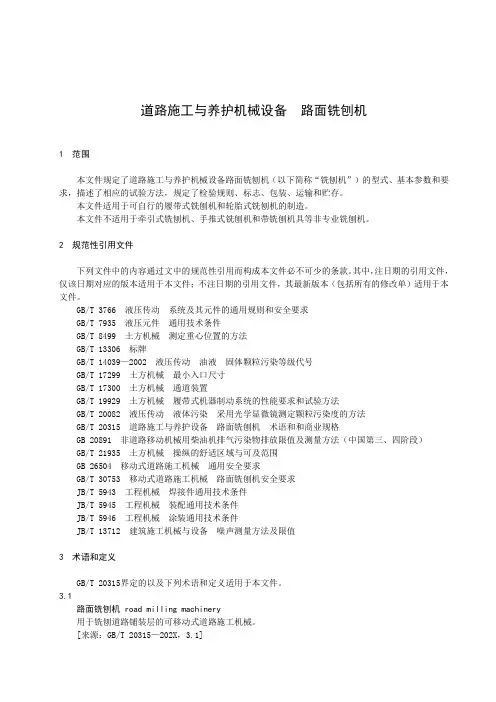

道路施工与养护机械设备路面铣刨机1 范围本文件规定了道路施工与养护机械设备路面铣刨机(以下简称“铣刨机”)的型式、基本参数和要求,描述了相应的试验方法,规定了检验规则、标志、包装、运输和贮存。
本文件适用于可自行的履带式铣刨机和轮胎式铣刨机的制造。
本文件不适用于牵引式铣刨机、手推式铣刨机和带铣刨机具等非专业铣刨机。
2 规范性引用文件下列文件中的内容通过文中的规范性引用而构成本文件必不可少的条款。
其中,注日期的引用文件,仅该日期对应的版本适用于本文件;不注日期的引用文件,其最新版本(包括所有的修改单)适用于本文件。
GB/T 3766 液压传动系统及其元件的通用规则和安全要求GB/T 7935 液压元件通用技术条件GB/T 8499 土方机械测定重心位置的方法GB/T 13306 标牌GB/T 14039—2002 液压传动油液固体颗粒污染等级代号GB/T 17299 土方机械最小入口尺寸GB/T 17300 土方机械通道装置GB/T 19929 土方机械履带式机器制动系统的性能要求和试验方法GB/T 20082 液压传动液体污染采用光学显微镜测定颗粒污染度的方法GB/T 20315 道路施工与养护设备路面铣刨机术语和和商业规格GB 20891 非道路移动机械用柴油机排气污染物排放限值及测量方法(中国第三、四阶段)GB/T 21935 土方机械操纵的舒适区域与可及范围GB 26504 移动式道路施工机械通用安全要求GB/T 30753 移动式道路施工机械路面铣刨机安全要求JB/T 5943 工程机械焊接件通用技术条件JB/T 5945 工程机械装配通用技术条件JB/T 5946 工程机械涂装通用技术条件JB/T 13712 建筑施工机械与设备噪声测量方法及限值3 术语和定义GB/T 20315界定的以及下列术语和定义适用于本文件。
3.1路面铣刨机 road milling machinery用于铣刨道路铺装层的可移动式道路施工机械。
1介绍路面铣刨机是沥青路面养护施工机械的主要机种之一,沥青混凝土路面养护施工的主要设备之-,作为公路及城市道路养护的专用设备,主要用于公路、城镇道路、机场、货场等沥青混凝土面层的开挖翻新,也可以用于清除路面拥包、油浪、网纹、车辙等缺陷,还可用来开挖路面坑槽及沟槽,以及水泥路面的拉毛及面层错台的铣平。
用路面铣刨机铣削损坏的旧铺层,再铺设新面层是一种最经济的现代化养护方法,由于它工作效率高、施工工艺简单、铣削深度易于控制、操作方便灵活、机动性能好、铣削的旧料能直接回收利用等,因而广泛用于城镇市政道路和高速公路养护工程中。
2分类分类及应用场合根据铣削形式,铣刨机可分为冷铣式和热铣式两种。
冷铣式配臵功率较大,刀具磨损较快,切削料粒度均匀,可设臵洒水装臵喷水,使用广泛,产品已成系列;热铣式由于增加了加热装臵而使结构较为复杂,一般用于路面再生作业。
按铣削转子的旋转方向,可分为顺铣式和逆铣式两种。
转子的旋转方向与铣刨机行走时的车轮旋转方向相同的为顺铣式,反之则为逆铣式。
根据结构特点,分为轮式和履带式两种。
轮式机动性好、转场方便,特别适合于中小型路面作业;履带式多为铣削宽度2000mm以上的大型铣刨机,有旧材料回收装臵,适用于大面积路面再生工程。
按铣削转子的位臵,可分为后悬式、中悬式和与后桥同轴式。
后悬式即铣削转子悬挂于后桥的尾部;中悬式即铣削转子在前后桥之间;后桥同轴式即铣削转子与后桥同轴布臵。
根据铣削转子的作业宽度,可分为小型、中型和大型等三种。
小型铣刨机的铣削宽度为300~800mm,铣削转子的传动方式多采用机械式,主要适用于施工面积小于100M2的路面维修工程;中型铣刨机的铣削宽度为1000~2000mm,铣削转子的传动方式多为液压式;大型铣刨机的铣削宽度在2000mm以上,一般与其它机械配合使用,形成路面再生修复的成套设备,其铣削转子传动方式也多为液压式。
根据传动方式分为机械式和液压式两类。
机械式工作可靠、维修方便、传动效率高、制造成本低,但其结构复杂、操作不轻便、作业效率较低、牵引力较小,适用于切削较浅的小规模路面养护作业;液压式结构紧凑、操作轻便、机动灵活、牵引力较大,但制造成本高、维修较难,适用于切削较深的中、大规模路面养护作业。
新型沥青路面坑槽铣刨机介绍陕西万里路面养护设备有限公司总工程师:郝振英2011年12期《筑路机械与施工机械化》杂志发表一组特稿,权威机构细数目前流行的“圆坑方补”的弊端,呼唤新型沥青路面坑槽铣刨机的出现。
从2012年开始,陕西万里路面养护设备有限公司就根据坑槽修补新理论,着手研制坑槽铣刨机时间过去还不到一年,这种新型坑槽铣刨机的雏形已经问世,并且在现场进行了试车。
新产品被命名为YX坑槽铣刨机,其结构示意图如下:一、YX坑槽铣刨机的结构特点YX坑槽铣刨机由行走装置、铣刨装置、液压系统三部分组成。
第一部分行走装置:行走装置具备行驶车辆的基本特征,可以使坑槽铣刨机在作业区内快速转移。
并且通过定位装置将刀具对准路面坑槽的中心位置,为铣刨坑槽做好准备。
第二部分铣刨装置:铣刨装置由机座、传动轴部分、刀盘、定位器等部分组成。
各部分的构造及工作原理介绍如下:(1)机座部分:机座呈方形,通过铰接方式与工程车连接,内部有V形滑轨,使传动轴部分在液压缸的作用下,向下移动进行垂直进刀,完成作业后又可以提起刀盘,使刀盘部分下端离地到安全距离,然后转场或结束工作。
(2)刀盘部分:刀盘部分是实现对沥青路面进行切削的部件,按照铣刨机设计理论设计的刀盘上安装了十几把标准铣刨刀具,当刀盘按照一定转速旋转时,可以加工出底面、圆柱面十分平整规矩的圆形或圆环形坑槽。
垂直进刀是通过两个垂直安装的液压缸进行的,强劲有力,快慢操纵自如,可以根据修补工艺的需要,将圆形坑槽加工到一定的深度。
再加上传动部分是在精密加工的轨道上垂直移动,所以加工出来的圆形坑槽,非常规矩。
该部分,特别值得一提的是刀盘快速更换装置。
由于沥青路面损坏范围有大有小,所以要根据实际情况确定圆形坑槽的直径大小,这就需要能在现场迅速更换直径不同的刀盘,从而铣刨出符合要求的圆形坑槽。
YX坑槽铣刨机的刀盘快速更换装置设计巧妙,国内独创,能够快速更换不同直径的刀盘,满足工作需要。
刀盘部分还设置了可以从坑槽内提升铣刨坑槽过程中产生的废料的多头螺旋面,及时清除坑槽废物,提高工作效率。

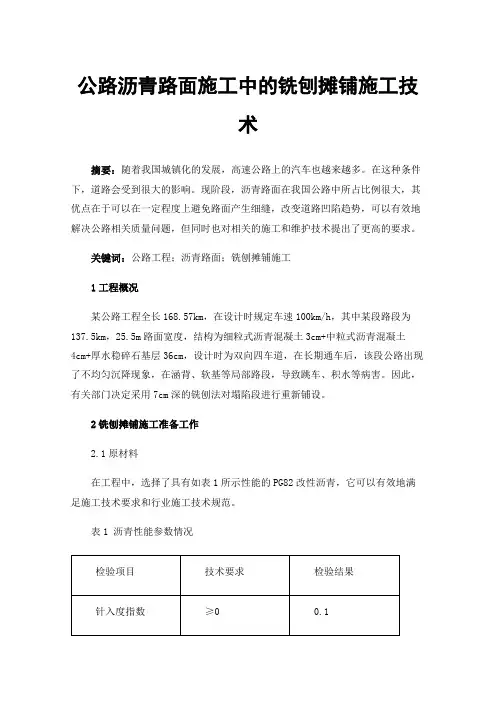

公路沥青路面施工中的铣刨摊铺施工技术摘要:随着我国城镇化的发展,高速公路上的汽车也越来越多。
在这种条件下,道路会受到很大的影响。
现阶段,沥青路面在我国公路中所占比例很大,其优点在于可以在一定程度上避免路面产生细缝,改变道路凹陷趋势,可以有效地解决公路相关质量问题,但同时也对相关的施工和维护技术提出了更高的要求。
关键词:公路工程;沥青路面;铣刨摊铺施工1工程概况某公路工程全长168.57km,在设计时规定车速100km/h,其中某段路段为137.5km,25.5m路面宽度,结构为细粒式沥青混凝土3cm+中粒式沥青混凝土4cm+厚水稳碎石基层36cm,设计时为双向四车道,在长期通车后,该段公路出现了不均匀沉降现象,在涵背、软基等局部路段,导致跳车、积水等病害。
因此,有关部门决定采用7cm深的铣刨法对塌陷段进行重新铺设。
2铣刨摊铺施工准备工作2.1原材料在工程中,选择了具有如表1所示性能的PG82改性沥青,它可以有效地满足施工技术要求和行业施工技术规范。
表1 沥青性能参数情况通过马歇尔实验,对沥青混合料的配合比进行了测定。
集料以由碎石加工制成的3mm机制砂为主,填料采用外购矿粉,水泥采用P.C32.5水泥,热料、水泥、矿粉的配合比为40∶2.5∶1.5。
2.2拌合沥青混合料在进行沥青路面铣刨摊铺施工的时候,拌合站的生产质量和能力对路面施工质量和进度有很大的影响。
为了确保施工质量,一定要对沥青混合料的质量进行合理的控制。
本工程采用间歇式拌合机,保证6个冷料仓,提高沥青混合料温度至设计温度,并控制在185℃以下,防止沥青混合料中产生气泡。
在工程中,必须将沥青混合料的拌合时间维持在50s以上,其中湿拌最少45s,干拌最少5s,并确保沥青混合料对矿料颗粒的充分包裹。
2.3运输沥青混合料沥青混合料的含水量、拌合度等都会对其输送过程产生影响。
工程在运输沥青混凝料时,使用大载重自卸汽车,为避免粗、细集料间的离析,应分三次完成上料,即上料首先从车厢前部进行,其次是车厢后部,最后是车厢中部。
型号XM100E最大铣刨宽度mm1020最大铣刨深度mm120铣刨轮刀具数量84铣刨轮直径mm660发动机型号SC8D170G2B1额定功率kW125额定转速rpm2200性能参数工作速度m/min0~13行驶速度km/h0~13爬坡能力%20距地间隙mm≤120工作重量kg13500箱体容量燃油箱L210液压油箱L160水箱L360输料带输料带宽度mm 外型尺寸机械长x宽x高mm4371×2294×3130皮带机长x宽x高mm 行走形式轮胎XM系列路面铣刨机是沥青混凝土路面养护施工的主要设备之一,主要用于公路、城镇道路、机场、货场等沥青混凝土面层的开挖翻新,也可以用于清除路面拥包、油浪、网纹、车辙等缺陷,还可用来开挖路面坑槽及沟槽,以及水泥路面的拉毛及面层错台的铣平。
本公司路面铣刨机性能先进,工作效率高,施工工艺简单,铣刨深度易于控制,操作方便灵活,机动性能好,铣刨的旧料能直接回收利用,是路面机械化养护的理想设备。
·整体焊接车架,具有较强的抗震动、抗扭曲能力。
·机械驱动铣刨转子,具有铣刨平稳、效率高的显著特点。
·机械液压混合驱动行走系统,具有2档速度,可适应不同工况要求,提高工作效率。
·前转向驱动桥,转向角度大、转弯半径小。
·铣刨深度易于调整。
采用液压控制,铣刨深度可以从几毫米到120毫米无级调节。
·更换刀头快捷、方便。
升起后刮板,操作者将有足够的空间,更换刀头简单、方便。
·高强度、高耐磨性进口刀座和刀头,工作寿命长,施工成本低。
·进口液压元件,工作可靠性高。
·优良的贴边铣刨性能,右后腿可快速摆至机架内,使铣刨轮贴近路缘石或墙壁进行铣刨作业。
·铣刨物自动输送装置,使用方便,工作效率高。
铣刨宽度 mm1150铣刨深度 mm0~250刀具数量把99转子直径 mm900铣刨转子驱动方式机械式机架升降方式 4立柱全液压升降发动机制造商 CUMMINS发动机型号 6CTA8.3-C215发动机冷却方式/气缸数水冷/6直列发动机额定功率kw/hp 160/215发动机额定转速rpm2200满负荷耗油量l/h462/3负荷耗油量l/h31行驶速度km/h0~6.4工作速度 m/min0~35车轮数量4驱动轮数量4行走驱动方式全液压车轮尺寸(DXW) mmφ660X250工作重量kg15600燃油箱容积 l450液压油箱容积l190水箱容积l1000电器系统电压V24控制操作方式CAN 总线数字网络控制输送皮带宽度mm500卸料方式两级皮带输送;机器前端卸料最大卸料高度mm3800外型尺寸(带输送皮带)LXWXHmm10600X1800X3000HD1000M型路面铣刨机,是适用城市道路养护和高等级公路小规模养护作业的专用养护设备;该机为四轮驱动式行走系统,具有良好的机动性和通过性产品特点动力系统1.采用结构紧凑的整体式动力系统,性能可靠、维护方便。
1介绍路面铣刨机是沥青路面养护施工机械的主要机种之一,沥青混凝土路面养护施工的主要设备之-,作为公路及城市道路养护的专用设备,主要用于公路、城镇道路、机场、货场等沥青混凝土面层的开挖翻新,也可以用于清除路面拥包、油浪、网纹、车辙等缺陷,还可用来开挖路面坑槽及沟槽,以及水泥路面的拉毛及面层错台的铣平。
用路面铣刨机铣削损坏的旧铺层,再铺设新面层是一种最经济的现代化养护方法,由于它工作效率高、施工工艺简单、铣削深度易于控制、操作方便灵活、机动性能好、铣削的旧料能直接回收利用等,因而广泛用于城镇市政道路和高速公路养护工程中。
2分类分类及应用场合根据铣削形式,铣刨机可分为冷铣式和热铣式两种。
冷铣式配臵功率较大,刀具磨损较快,切削料粒度均匀,可设臵洒水装臵喷水,使用广泛,产品已成系列;热铣式由于增加了加热装臵而使结构较为复杂,一般用于路面再生作业。
按铣削转子的旋转方向,可分为顺铣式和逆铣式两种。
转子的旋转方向与铣刨机行走时的车轮旋转方向相同的为顺铣式,反之则为逆铣式。
根据结构特点,分为轮式和履带式两种。
轮式机动性好、转场方便,特别适合于中小型路面作业;履带式多为铣削宽度2000mm以上的大型铣刨机,有旧材料回收装臵,适用于大面积路面再生工程。
按铣削转子的位臵,可分为后悬式、中悬式和与后桥同轴式。
后悬式即铣削转子悬挂于后桥的尾部;中悬式即铣削转子在前后桥之间;后桥同轴式即铣削转子与后桥同轴布臵。
根据铣削转子的作业宽度,可分为小型、中型和大型等三种。
小型铣刨机的铣削宽度为300~800mm,铣削转子的传动方式多采用机械式,主要适用于施工面积小于100M2的路面维修工程;中型铣刨机的铣削宽度为1000~2000mm,铣削转子的传动方式多为液压式;大型铣刨机的铣削宽度在2000mm以上,一般与其它机械配合使用,形成路面再生修复的成套设备,其铣削转子传动方式也多为液压式。
根据传动方式分为机械式和液压式两类。
机械式工作可靠、维修方便、传动效率高、制造成本低,但其结构复杂、操作不轻便、作业效率较低、牵引力较小,适用于切削较浅的小规模路面养护作业;液压式结构紧凑、操作轻便、机动灵活、牵引力较大,但制造成本高、维修较难,适用于切削较深的中、大规模路面养护作业。
沥青路面铣刨施工方案1. 引言沥青路面铣刨施工是道路维护和修复的常见方法之一,通过刨除路面表层的破损或老化沥青层,为后续的修复工作提供良好的基础。
本文档将详细介绍沥青路面铣刨施工的方案和步骤。
2. 施工准备在进行沥青路面铣刨施工前,需要进行以下准备工作:•确定施工范围和施工时间:根据实际情况确定需要铣刨的路段以及施工时间,避免对交通造成过大影响。
•获取施工许可和交通管制措施:根据当地交通管理部门的要求,办理施工许可并制定相应的交通管制措施,确保施工过程中交通的顺畅和安全。
•确定施工设备和人员:根据施工规模确定所需的铣刨机和人员配置,确保施工进度和质量。
•清理施工区域:在施工前,清理施工区域内的杂物和障碍物,确保施工的顺利进行。
3. 施工步骤步骤一:标线设置首先,在需要施工的路段设置临时标线,标明施工范围和相关警示信息,以提醒车辆避让,并确保施工区域的安全。
步骤二:预处理在进行铣刨施工前,需要对路面进行预处理,包括以下步骤:1.清理路面:清理路面上的尘土、泥沙、杂物等,确保施工质量。
2.洒水降尘:使用洒水车或洒水装置对铣刨路段进行喷水,降低粉尘产生,保护环境和施工人员的健康。
3.检查路面缺陷:对铣刨路段进行全面检查,标记出路面的破损和沥青老化的位置,以便后续的铣刨工作。
步骤三:沥青路面铣刨沥青路面铣刨是本施工方案的核心步骤,主要包括以下内容:1.铣刨机配置:根据施工和铣刨要求,选择合适的铣刨机及其工作参数。
铣刨机应具备足够的铣刨宽度和深度,以及稳定的工作性能。
2.铣刨顺序:按照既定的铣刨顺序,从一侧向另一侧进行连续的铣刨作业。
一般情况下,先对路面的边缘进行铣刨,然后再对中间部分进行铣刨。
3.铣刨技术:操作铣刨机需要注意以下技术要点:–控制行进速度:根据路面状况和铣刨要求,合理控制铣刨机的行进速度,确保刨削效果和施工质量。
–控制刨削深度:根据路面状况和铣刨要求,调整铣刨机的刨削深度,避免过深或过浅的刨削,影响后续的修复工作。
第25卷第5期2004年9月 江苏大学学报(自然科学版)Journal of Jiangsu University(Natural Science Edition) V ol.25N o.5Sep.2004路面铣刨机铣削阻力及其参数影响规律分析田晋跃,向华荣(江苏大学汽车与交通工程学院,江苏镇江212013)摘要:通过对路面铣刨机铣削装置的工作方式、工作原理、刀具布置和铣削运动的理论分析,建立了刀具铣削受力计算的数学模型.利用该数学模型,计算出在铣削过程中刀具处于最大铣削深度时的铣削受力,分析刀具运动参数和几何参数与铣削受力之间的关系,并运用计算机仿真,得出给定条件下刀具参数对刀具铣削受力的影响规律.关键词:路面铣刨机;铣削阻力;计算机模拟中图分类号:U4151512 文献标识码:A 文章编号:1671-7775(2004)05-0380-05Analysis on parameter influence la w s and milling resistancesof pavement millerTIAN Jin2yue,XIANG Hua2rong(School of Autom obile and T raffic Engineering,Jiangsu University,Zhenjiang,Jiangsu212013,China)Abstract:Based on the theoretical analysis of operating m ode,operating principle,cutter arrangement,and milling m otion of pavement miller,the mathematical m odel of cutting resistances has been established.By us2 ing the mathematical m odel,the milling resistance of the cutter which lies in the maximum cutting depth in the course of rotation m otion has been calculated.Through com puter simulation,the relation between the cutting resistances and the main parameters has been analyzed.K ey w ords:pavement miller;milling resistances;com puter simulation 随着高等级公路的发展,路面维修的技术装备性能要求愈来愈高,路面铣刨机广泛用于损坏路面的铣削作业,并可完成路面油包、波浪、车辙、轮陷等铣刨作业[1],已成为公路及城市道路维修作业的关键技术装备之一[2].路面铣刨机的作业效率与铣削刀具的参数有关[3],目前的研究主要集中在刀具材料和排列方式上[4].文中叙述路面铣刨机铣削刀具的工作原理,建立路面铣刨机铣削刀具的受力模型,分析路面铣刨机刀具铣削受力及其参数的影响规律.1 铣削装置的工作方式及工作原理路面铣刨机的主要工作部件是铣刨鼓(或螺旋转子),铣刨鼓上均匀布置着按左右螺旋线规律排列的铣刀.铣刨鼓是以垂直进给和水平进给两种方式进行工作.路面铣刨机以工作速度向前或向下移动,铣刨鼓旋转均匀分布于滚筒上并按螺旋线排列的铣刀,顺序接触路面表层,将路面表层材料铣削成碎颗粒状.2 铣刨鼓及其刀具布置以1m路面铣刨机为例,铣刨鼓刀尖圆的直径为380mm,铣刨宽度为1000mm,相邻两刀头齿迹距离为25mm,相邻两齿杆距为100mm(圆周距),螺旋线头数为2.在铣刨鼓上,通过刀尖所在位置画纵线,表示铣刨鼓转动时刀尖的圆周迹线,即齿迹线.沿刀头的刀尖位置画横线,该横线称为假想齿收稿日期:2004-04-04基金项目:2002年国家技术创新计划项目(02C J-08-01-07)作者简介:田晋跃(1958-),男,山西孝义人,副教授(tianjinyue@),主要从事工程机械及专用车辆技术的研究.杆.由于螺旋线的头数为2,所以在同一齿迹圆上对称分布着两把刀具,这就是路面铣刨机铣削路面机构的最小单元,该最小单元也就是本文所确立的研究对象.以最小单元为研究对象,建立刀具垂直进给和水平进给两种方式的数学模型.并分析刀具运动参数和几何参数对刀具受力的影响规律.3 刀具受力数学模型311 水平运动分析水平进给运动分析简图如图1.以铣削过程的最小单元为研究对象,因螺旋线头数为2,在过齿迹圆的截面上相距180°对称布置两把刀具.铣刀1与铣削底面相切时的转动中心O 1为铣刀轨迹曲线的坐标原点O 1,铣刀2与铣削底面相切时的转动中心O 2为铣刀2轨迹曲线的坐标原点O 2.图1 水平运动简图Fig.1 Diagram of level m ovement 设铣刀1轨迹曲线上任意一点P 1的坐标为(x 1,y 1),铣刀2轨迹曲线上任一点P 2的坐标为(x 2,y 2),则可得铣刀1、2的轨迹方程.(1)铣刀1轨迹方程假设铣刀1的转角为φ1,则由图1可得 x 1=s 1+R sin φ1y 1=R cos φ1s 1=v s φ1/(6n )(1)(2)铣刀2轨迹方程假设铣刀2的转角为φ2,则由图1可得 x 2=s 2+R sin φ2y 2=R cos φ2s 2=v s φ2/(6n )(2)式中,R 为铣刀刀尖圆半径,mm ,v s 为铣滚水平进给速度,mm/s ,n 为铣滚转速,r/min .312 铣削厚度的确定铣削厚度是垂直于刀具运动方向上切削材料的厚度.铣刀2经过P 2点时,铣削厚度t 为P 1和P 2点之间的距离.P 1点是P 2点与瞬时转动中心N 1点连线与铣刀1轨迹曲线的交点.假设铣削深度为H ,铣刀2转角为φ2,则铣刀2刀尖的坐标为 x 2=s 2=R sin φ2y 2=R cos φ2s 2=v s φ2/(6n )x 21=x 2+s 0s 0=30v 0/n(3) 由图1知,在△P 1N 1M 中,y 12+(x 1-s 1)2=R 2;在△P 1P 2A 中,tan φ2=(x 21-x 1)/(y 2-y 1),且s 1=(v s /(6n ))arccos (y 1/R ).利用牛顿迭代法即可求出满足给定精度的y 1值,从而x 1值也可以确定了.即 x 1=x 21-y 2tan φ2+y 1tan φ2(4) y 12+[x 21-y 2tan φ2+y 1tan φ2- (v s /(6n ))arccos (y 1/R )]2=R 2(5) f (y 1)=y 12+[x 21-y 2tan φ2+y 1tan φ2-(v s /(6n ))arccos (y 1/R )]2-R 2(6) 由牛顿迭代法便可求出满足给定精度的y 1,x 1值,从而铣削厚度t =(x 21-x 1)2+(y 2-y 1)2(7) 由图1可看出,刀具在任意位置的铣削厚度t ,是在给定不同铣削参数的条件下得到的.在刀具的铣削受力分析中,主要研究刀具在最大铣削厚度t max 处的受力,最大厚度t max 的位置对应于P 1(x 1,y 1),而此时P 2的坐标是确定的.对应于t max 的是P 1点刀2轨迹的P 2点和瞬心N 2点的连线,与路面上水平线形成的交点.同上面建立方程一样,可得到y 12+[x 1-(v s /(6n ))arccos (y 1/R )]2=R 2y 1=R -H经变换有 x 1=R 2-y 12+v s arccos (y 1/R )/(6n )(8)R sin φ2+v s φ2/(6n )+30v s /n -x 1- tan φ2R cos φ2+y 1tan φ2=0令 f (φ2)=R sin φ2+v s φ2/(6n )+30v s /n -x 1-tan φ2R cos φ2+y 1tan φ2(9) 由牛顿迭代法即可求出对应于t max 处的φ2,得183第5期 田晋跃等:路面铣刨机铣削阻力及其参数影响规律分析 x 21=y 2tan φ2-y 1tan φ2+x 1 y 2=R cos φ2所以t max =(x 21-x 1)2+(y 2-y 1)2(10)313 刀具受力计算刀具在铣削路面面层材料时,主要承受铣削阻力P 及铣削面层材料对刀具的摩擦阻力F 的作用.刀具受力如图2所示.3.3.1 计算铣削阻力P铣削阻力与刀具受力面积成正比,刀具尖部为圆锥状,铣削投影面积为三角形(见图2).图2 刀具受力简图Fig.2 Diagram of cutting forces铣削阻力为 P =qS (1+ε), S =t 2tan β/cos α(11)式中,q 为单位面积路面面层材料的铣削比阻力,MPa ;ε为刀具磨损系数;S 为刀头锥体接触面积.3.3.2 计算摩擦阻力F刀具向下运动,铣削面层材料对刀具的摩擦力即为相反的向上方向(见图2),铣削阻力P 作用点可假设为B 点(铣削投影面积的形心位置),作用方向为刀具运动的相反方向.由此可得F =f P cos (α-β)(12)把以上得到的P 力及F 力沿X 及Y 方向分解,又可得 R x =P sin φ2-F cos (φ2+α-β)R y =P cos φ2+F sin (φ2+α-β)M z =P (R -2t/3)+FR sin (α-β)(13)4 刀具参数对刀具受力的影响规律在刀具的铣削运动过程中,运动参数是指水平进给速度v s ,垂直进给速度v c 和铣削转速n ;几何参数是指刀具安装角α及刀尖角β.铣刨鼓刀尖圆直径为380mm ,铣刨宽度为1000mm ,相邻两刀头齿迹距离a 为25mm ,相邻两假想齿杆距或h 为100mm (圆周距),螺旋线头数K 为2.假设铣削深度H 为65mm ,对应于硬、中、软路面,参考国内有关资料,切削比阻力q 分别取为012,0114,0108MPa ,刀具磨钝系数ε为011,刀具与面层材料间的摩擦系数f 为0150,利用建立的刀具受力数学模型,编制计算机程序,利用Matlab615软件,绘制出不同的v s ,v c ,n ,α,β等参数对刀具在t max 处受力的影响规律.为便于研究单参数的变化对刀具受力的影响,假设其中任意三个参数保持不变,另一个参数的数值发生变化,由计算机反复迭代计算,即可自动绘出满足给定要求的已知参数与刀具受力之间的关系曲线.当v s 变化时,其他的三个参数取值为:n =120、240r/min ,α=48°,β=30°.其关系曲线见图3.图3 v s 与铣削阻力的关系曲线Fig.3 Relation curves of v s and cutting forces283 江苏大学学报(自然科学版) 第25卷 由图3可以看出,在其他参数不变的条件下,随着刀具水平进给运动速度v s 的增加,铣刀受到的铣削阻力矩M Z 、铣削阻力的水平分力R x 和铣削阻力的垂直分力R y 也将单调地增加;n =120r/min 时铣刀受到的铣削阻力要大于n =240r/min 时铣刀受到的铣削阻力.这与实际情况也是相符合的,即在其他参数不变的条件下,随着水平进给速度的增加,将会导致铣削层厚度的增大,从而使刀具受到的铣削阻力矩、铣削阻力的水平分力和垂直分力也相应地增大.从图中可以看出,对于不同性质的路面,铣削阻力矩变化的幅度也是不同的,随着切削比阻力的增加,铣削阻力变化的幅度也将显著增加,尽管铣刨装置的工作参数都一致,但是铣刀实际受力状况是不一样的.切削比阻力为012MPa 的硬性路面对应着最大增加幅度.当铣滚转速n 发生变化时,其他三个参数的取值为:v s =200mm/s ,α=48°,β=30°.其关系曲线如图4.图4 n 与铣削阻力的关系曲线Fig.4 Relation curves of n and cutting forces 由图4可看出,在其他参数不变的条件下,随着铣滚转速n 的增加,刀具在铣刨过程中受到的铣削阻力矩、铣削阻力的水平分力和垂直分力将单调地减小.对于不同性质的路面,铣削阻力下降幅度也不同,切削比阻力越小,铣削阻力下降的幅度越大.当刀具安装角α发生变化时,其他三个参数的取值为:v s =200mm/s ,n =120、240r/min ,β=30°.其关系曲线如图5.图5 α与铣削阻力的关系曲线Fig.5 Relation curves of αand cutting forces 由图5可知,随着安装角α的增大(在一定范围内),铣削刀具受到的铣削阻力矩、铣削阻力的水平分力和垂直分力也将单调地增大;n =120r/min 时铣刀受到的铣削阻力要大于n =240r/min 时的铣削阻力.对于不同性质的路面,铣削阻力增大的幅度是不同的,切削比阻力越大,铣削阻力的增幅越大.当刀尖角β发生变化时,其他三个参数的取值383第5期 田晋跃等:路面铣刨机铣削阻力及其参数影响规律分析为:v s =200mm/s ,n =120、240r/min ,α=48°.其关系曲线如图6.由图可知,随着刀尖角β的增大,刀具受到的铣削阻力矩、铣削阻力的水平分力和垂直分力也将单调地增大;n =120r/min 时铣刀受到的铣削阻力要大于n =240r/min 时的铣削阻力.这与实际情况是一致的,即刀具的刀尖角增大,则刀具在铣削运动过程中与表层材料的接触面积也将增大,而接触面积的增大将导致刀具的受力增大.图6 β与铣削阻力的关系曲线Fig.6 Relation curves of βand cutting forces5 结 论从文中分析得知:在稳定铣削中,其他参数不变的条件下,水平进给速度(或垂直进给速度)与刀具受力之间为单调增函数关系;铣滚转速与刀具受力之间为单调减函数的关系;刀具安装角(或刀尖角)与刀具受力之间为单调增函数关系;在满足刀具抗截强度的条件下,刀具的水平进给速度(或垂直进给速度)与铣滚转速之间存在着最优匹配关系.对于不同的最大切削厚度,匹配关系是不同的,并与刀具的安装和尺寸有密切的关系.在实际施工中,分析路面的状况,根据其可能的切削阻力,选用适当刀具的铣刨鼓,对达到有效的进给速度有重要的指导意义.参考文献(R eferences)[1] 向华荣,田晋跃,于 英.路面铣刨机深度控制系统应用技术[J ].筑路机械与施工机械化,2003(6):32-33.XI ANG Hua 2rong ,TI AN Jin 2yue ,Y U Y ing.Application ofdepth control system for pavement miller [J ].Journal o fRoad Machinery and Construction Mechanization ,2003(6):32-33.(in Chinese )[2] 游张平,李自光,邓习树,何志勇.路面铣刨机及其发展趋势[J ].建筑机械化,2003(9):9-11.Y OU Zhang 2ping ,LI Z i 2guang ,DE NG X i 2shu ,HE Zhi 2y ong.R oad surface milling and planing machine and its trends [J ].Journal o f Construction Mechanization ,2003(9):9-11.(in Chinese )[3] QI N Man 2hua ,Y ANG He 2lai ,X UE Man.The losing efficacyanalysis and improving design on asphalt pavement planer cutter[J ].Journal o f Tianjin Institute o f Urban Construc 2tion ,2000(2):122-125.[4] 王 明,李南京,袁伟军,等.铣削过程的计算机仿真及试验研究[J ].北京工业大学学报,2003(3):292-295.W ANG Ming ,LI Nan 2jing ,Y UAN Wei 2jun ,et al.C om 2puter simulation and experimental study on the stability of milling processes[J ].Journal o f Beijing Univer sity o f Tech 2nology ,2003(3):292-295.(in Chinese )(责任编辑 陈持平)483 江苏大学学报(自然科学版) 第25卷。
