第十三章扫描电子显微分析由于透射电镜是利用穿透样品的电子束进行成像的，这就要求样品的厚度必须保证在电子束可穿透的尺寸范围内。
为此需要通过各种较为繁琐的样品制备手段将大尺寸样品转变到透射电镜可以接受的程度。
能否直接利用样品表面材料的物质性能进行微观成像，成为科学家追求的目标。
经过努力，这种想法已成为现实-----扫描电子显微镜(Scanning Electronic Microscopy, SEM)。
扫描电镜是介于透射电镜和光学显微镜之间的一种微观性貌观察手段。
第一节扫描电镜的工作原理工作过程：由最上边电子枪发射出来的电子束，经栅极聚焦后，在加速电压作用下，经过二至三个电磁透镜所组成的电子光学系统，电子束会聚成一个细的电子束聚焦在样品表面。
在末级透镜上边装有扫描线圈。
在它的作用下使电子束在样品表面扫描。
由于高能电子束与样品物质的交互作用，结果产生了各种信息：二次电子、背反射电子、吸收电了、X射线、俄歇电子、阴极发光和透射电子等。
这些信号被相应的接收器接收，经放大后送到显像管的栅极上，调制显像管的亮度。
由于经过扫描线圈上的电流是与显像管相应的亮度一一对应，也就是说，电子束打到样品上一点时，在显像管荧光屏上就出现一个亮点。
扫描电镜就是这样采用逐点成像的方法，把样品表面不同的特征，按顺序、成比例地转换为视频信号，完成一帧图像。
从而使我们在荧光屏上观察到样品表面的各种特征图像。
第二节扫描电镜的结构扫描电镜包含以下部分：1. 电子光学部分该系统由电子枪、电磁透镜、光阑、样品室等部件组成。
它的作用与透射电镜不同，仅仅用来获得扫描电子束。
显然，扫描电子束应具有较高的亮度和尽可能小的束斑直径。
（1）电子枪目前使用中的扫描电镜大多为普通热阴极电子枪，由于受到钨丝阴极发射率较低的限制，需要较大的发射截面，才能获得足够的电子束强度。
其优点是灯丝价格较便宜，对真空度要求不高，缺点是钨丝热电子发射效率低，发射源直径较大，即使经过二级或三级聚光镜，在样品表面上的电子束斑直径也在5~7nm，因此仪器分辨率受到限制。
扫描电子显微镜的原理及应用0929101班1092910107 张伟杰扫描电子显微镜的制造是依据电子与物质的相互作用。
当一束高能的人射电子轰击物质表面时，被激发的区域将产生二次电子、俄歇电子、特征X射线和连续谱X射线、背散射电子、透射电子，以及在可见、紫外、红外线区域产生的电磁辐射。
同时，也可产生电子-空穴对、晶格振动(声子)、电子振荡(等离子体)。
原则上讲，利用电子和物质的相互作用，可以获取被测样品本身的各种物理、化学性质的信息，如形貌、组成、晶体结构、电子结构和内部电场或磁场等等。
扫描电子显微镜正是根据上述不同信息产生的机理，采用不同的信息检测器，使选择检测得以实现。
如对二次电子、背散射电子的采集，可得到有关物质微观形貌的信息;对x射线的采集，可得到物质化学成分的信息。
正因如此，根据不同需求，可制造出功能配置不同的扫描电子显微镜。
扫描电子显微镜的原理：SEM的工作原理是用一束极细的电子束扫描样品，在样品表面激发出次级电子，次级电子的多少与电子束入射角有关，也就是说与样品的表面结构有关，次级电子由探测体收集，并在那里被闪烁器转变为光信号，再经光电倍增管和放大器转变为电信号来控制荧光屏上电子束的强度，显示出与电子束同步的扫描图像。
图像为立体形象，反映了标本的表面结构。
为了使标本表面发射出次级电子，标本在固定、脱水后，要喷涂上一层重金属微粒，重金属在电子束的轰击下发出次级电子信号。
光学显微镜、T EM、SEM成像原理比较扫描电子显微镜的组成：1、真空系统真空系统主要包括真空泵和真空柱两部分。
真空柱是一个密封的柱形容器。
真空泵用来在真空柱内产生真空。
有机械泵、油扩散泵以及涡轮分子泵三大类，机械泵加油扩散泵的组合可以满足配置钨枪的SEM的真空要求，但对于装置了场致发射枪或六硼化镧枪的SEM,则需要机械泵加涡轮分子泵的组合。
成象系统和电子束系统均内置在真空柱中。
真空柱底端即为右图所示的密封室，用于放置样品。
第八章 电子探针、扫描电镜显微分析中国科学院上海硅酸盐所李香庭1 概论1.1 概述电子探针是电子探针X射线显微分析仪的简称，英文缩写为EPMA(Electron probe X-ray microanalyser)，扫描电子显微境英文缩写为SEM（Scanning Electron Microscope）。
这两种仪器是分别发展起来的，但现在的EPMA都具有SEM的图像观察、分析功能，SEM也具有EPMA的成分分析功能，这两种仪器的基本构造、分析原理及功能日趋相同。
特别是现代能谱仪，英文缩写为EDS（Energy Dispersive Spectrometer）与SEM组合，不但可以进行较准确的成分分析，而且一般都具有很强的图像分析和图像处理功能。
由于EDS分析速度快等特点，现在EPMA通常也与EDS组合。
虽然EDS的定量分析准确度和检测极限都不如EPMA的波谱仪（Wavelength Dispersive Spectrometer ，缩写为WDS）高，但完全可以满足一般样品的成分分析要求。
由于EPMA与SEM设计的初衷不同，所以二者还有一定差别，例如SEM以观察样品形貌特征为主，电子光学系统的设计注重图像质量，图像的分辨率高、景深大。
现在钨灯丝SEM的二次电子像分辨率可达3nm，场发射SEM二次电子像分辨率可达1nm。
由于SEM一般不安装WDS，所以真空腔体小，腔体可以保持较高真空度；另外，图像观察所使用的电子束电流小，电子光路及光阑等不易污染，使图像质量较长时间保持良好的状态。
EPMA一般以成分分析为主，必须有WDS进行元素成分分析，真空腔体大，成分分析时电子束电流大，所以电子光路、光阑等易污染，图像质量下降速度快，需经常清洗光路和光阑，通常EPMA二次电子像分辨率为6nm。
EPMA附有光学显微镜，用于直接观察和寻找样品分析点，使样品分析点处于聚焦园（罗兰园）上，以保证成分定量分析的准确度。
EPMA和SEM都是用聚焦得很细的电子束照射被检测的样品表面，用X射线能谱仪或波谱仪，测量电子与样品相互作用所产生的特征X射线的波长与强度，从而对微小区域所含元素进行定性或定量分析，并可以用二次电子或背散射电子等进行形貌观察。
第八章 电子探针、扫描电镜显微分析中国科学院上海硅酸盐所李香庭1 概论1.1 概述电子探针是电子探针X射线显微分析仪的简称，英文缩写为EPMA(Electron probe X-ray microanalyser)，扫描电子显微境英文缩写为SEM（Scanning Electron Microscope）。
这两种仪器是分别发展起来的，但现在的EPMA都具有SEM的图像观察、分析功能，SEM也具有EPMA的成分分析功能，这两种仪器的基本构造、分析原理及功能日趋相同。
特别是现代能谱仪，英文缩写为EDS（Energy Dispersive Spectrometer）与SEM组合，不但可以进行较准确的成分分析，而且一般都具有很强的图像分析和图像处理功能。
由于EDS分析速度快等特点，现在EPMA通常也与EDS组合。
虽然EDS的定量分析准确度和检测极限都不如EPMA的波谱仪（Wavelength Dispersive Spectrometer ，缩写为WDS）高，但完全可以满足一般样品的成分分析要求。
由于EPMA与SEM设计的初衷不同，所以二者还有一定差别，例如SEM以观察样品形貌特征为主，电子光学系统的设计注重图像质量，图像的分辨率高、景深大。
现在钨灯丝SEM的二次电子像分辨率可达3nm，场发射SEM二次电子像分辨率可达1nm。
由于SEM一般不安装WDS，所以真空腔体小，腔体可以保持较高真空度；另外，图像观察所使用的电子束电流小，电子光路及光阑等不易污染，使图像质量较长时间保持良好的状态。
EPMA一般以成分分析为主，必须有WDS进行元素成分分析，真空腔体大，成分分析时电子束电流大，所以电子光路、光阑等易污染，图像质量下降速度快，需经常清洗光路和光阑，通常EPMA二次电子像分辨率为6nm。
EPMA附有光学显微镜，用于直接观察和寻找样品分析点，使样品分析点处于聚焦园（罗兰园）上，以保证成分定量分析的准确度。
EPMA和SEM都是用聚焦得很细的电子束照射被检测的样品表面，用X射线能谱仪或波谱仪，测量电子与样品相互作用所产生的特征X射线的波长与强度，从而对微小区域所含元素进行定性或定量分析，并可以用二次电子或背散射电子等进行形貌观察。
第七章扫描探针显微分析第一节概述电子探针显微分析（Electrom Probe Microanalysis——EPMA）也称为电子探针X射线显微分析，是利用电子光学和X射线光谱学的基本原理将显微分析和成分分析相结合的一种微区分析方法。
该分析方法特别适用于分析试样中微小区域的化学成分分析，是研究材料组织结构和元素分布状态的极为有用的分析方法。
扫描探针显微镜(Scanning Probe Microscopes 简称SPM)包括扫描显微镜(STM)、原子力显微镜（AFM）、激光力显微镜（LFM）、磁力显微镜（MFM）、静电力显微镜以及扫描热显微镜等，是一类完全新型的显微镜。
它们通过其端粗细只有一个原子大小的探针在非常近的距离上探索物体表面的情况，便可以分辨出其它显微镜所无法分辨的极小尺度上的表面特征。
一、SPM的基本原理控制探针在被检测样品的表面进行扫描，同时记录下扫描过程中探针尖端和样品表面的相互作用，就能得到样品表面的相关信息。
因此，利用这种方法得到被测样品表面信息的分辨率取决于控制扫描的定位精度和探针作用尖端的大小（即探针的尖锐度）。
二、SPM的特点1. 原子级高分辨率。
STM在平行和垂直于样品表面方向的分辨率分别可达0.1nm 和0.01nm，即可以分辨出单个原子，具有原子级的分辨率。
2. 可实时地得到实空间中表面的三维图像，可用于具有周期性或不具备周期性的表面结构研究及表面扩散等动态过程的研究。
3. 可以观察单个原子层的局部表面结构，因而可直接观察表面缺陷、表面重构、表面吸附体的形态和位置，以及由吸附体引起的表面重构等。
4. 可在真空、大气、常温，以及水和其它溶液等不同环境下工作，不需要特别的制样技术，并且探测过程对样品无损伤。
这些特点适用于研究生物样品和在不同试验条件下对样品表面的评价。
5. 配合扫描隧道谱STS(Scanning Tunneling Spectroscopy)可以得到有关表面结构的信息，例如表面不同层次的态密度、表面电子阱、电荷密度波、表面势垒的变化和能隙结构等。

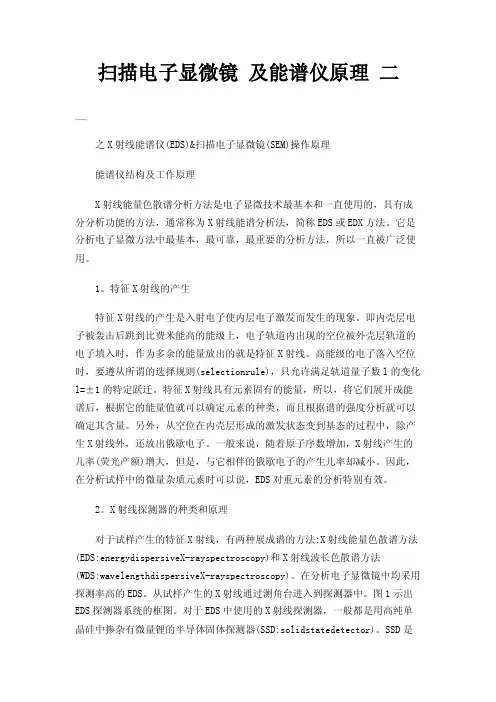

扫描电子显微镜及能谱仪原理二之X射线能谱仪(EDS)&扫描电子显微镜(SEM)操作原理能谱仪结构及工作原理X射线能量色散谱分析方法是电子显微技术最基本和一直使用的，具有成分分析功能的方法，通常称为X射线能谱分析法，简称EDS或EDX方法。
它是分析电子显微方法中最基本，最可靠，最重要的分析方法，所以一直被广泛使用。
1。
特征X射线的产生特征X射线的产生是入射电子使内层电子激发而发生的现象。
即内壳层电子被轰击后跳到比费米能高的能级上，电子轨道内出现的空位被外壳层轨道的电子填入时，作为多余的能量放出的就是特征X射线。
高能级的电子落入空位时，要遵从所谓的选择规则(selectionrule)，只允许满足轨道量子数l的变化l=±1的特定跃迁。
特征X射线具有元素固有的能量，所以，将它们展开成能谱后，根据它的能量值就可以确定元素的种类，而且根据谱的强度分析就可以确定其含量。
另外，从空位在内壳层形成的激发状态变到基态的过程中，除产生X射线外，还放出俄歇电子。
一般来说，随着原子序数增加，X射线产生的几率(荧光产额)增大，但是，与它相伴的俄歇电子的产生几率却减小。
因此，在分析试样中的微量杂质元素时可以说，EDS对重元素的分析特别有效。
2。
X射线探测器的种类和原理对于试样产生的特征X射线，有两种展成谱的方法:X射线能量色散谱方法(EDS:energydispersiveX-rayspectroscopy)和X射线波长色散谱方法(WDS:wavelengthdispersiveX-rayspectroscopy)。
在分析电子显微镜中均采用探测率高的EDS。
从试样产生的X射线通过测角台进入到探测器中。
图1示出EDS探测器系统的框图。
对于EDS中使用的X射线探测器，一般都是用高纯单晶硅中掺杂有微量锂的半导体固体探测器(SSD:solidstatedetector)。
SSD是一种固体电离室，当X射线入射时，室中就产生与这个X射线能量成比例的电荷。
