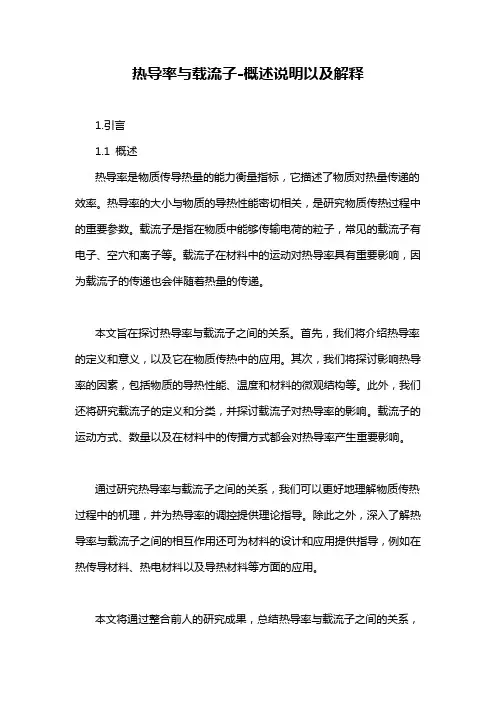

热导率与载流子-概述说明以及解释1.引言1.1 概述热导率是物质传导热量的能力衡量指标，它描述了物质对热量传递的效率。
热导率的大小与物质的导热性能密切相关，是研究物质传热过程中的重要参数。
载流子是指在物质中能够传输电荷的粒子，常见的载流子有电子、空穴和离子等。
载流子在材料中的运动对热导率具有重要影响，因为载流子的传递也会伴随着热量的传递。
本文旨在探讨热导率与载流子之间的关系。
首先，我们将介绍热导率的定义和意义，以及它在物质传热中的应用。
其次，我们将探讨影响热导率的因素，包括物质的导热性能、温度和材料的微观结构等。
此外，我们还将研究载流子的定义和分类，并探讨载流子对热导率的影响。
载流子的运动方式、数量以及在材料中的传播方式都会对热导率产生重要影响。
通过研究热导率与载流子之间的关系，我们可以更好地理解物质传热过程中的机理，并为热导率的调控提供理论指导。
除此之外，深入了解热导率与载流子之间的相互作用还可为材料的设计和应用提供指导，例如在热传导材料、热电材料以及导热材料等方面的应用。
本文将通过整合前人的研究成果，总结热导率与载流子之间的关系，并对其进行综合分析。
最后，我们将对研究结果进行总结归纳，并展望未来对热导率与载流子的研究方向。
希望本文能够为读者对热导率与载流子之间的关系有更深入的了解，并为相关领域的研究提供参考和启发。
1.2 文章结构文章结构部分的内容通常用来介绍整篇文章的组织方式和各个章节的主要内容。
具体的内容可以按照以下方式来撰写：在本文中，将会分成三个主要部分进行讨论。
首先，在引言部分，将会提出研究的背景和动机，概述热导率与载流子之间的关系，并明确本文的目的。
然后，在正文部分，将会分别探讨热导率和载流子这两个概念。
2.1节将详细介绍热导率的定义和意义。
首先，会对热导率进行准确定义，了解它在热传导中的重要性。
其次，将会讨论影响热导率的因素，如材料的导热性质和温度等。
接下来，2.2节将重点介绍载流子的概念和分类。

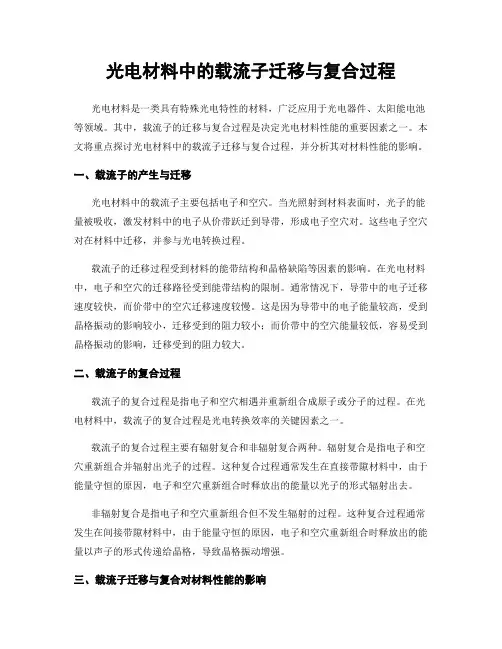

光电材料中的载流子迁移与复合过程光电材料是一类具有特殊光电特性的材料，广泛应用于光电器件、太阳能电池等领域。
其中，载流子的迁移与复合过程是决定光电材料性能的重要因素之一。
本文将重点探讨光电材料中的载流子迁移与复合过程，并分析其对材料性能的影响。
一、载流子的产生与迁移光电材料中的载流子主要包括电子和空穴。
当光照射到材料表面时，光子的能量被吸收，激发材料中的电子从价带跃迁到导带，形成电子空穴对。
这些电子空穴对在材料中迁移，并参与光电转换过程。
载流子的迁移过程受到材料的能带结构和晶格缺陷等因素的影响。
在光电材料中，电子和空穴的迁移路径受到能带结构的限制。
通常情况下，导带中的电子迁移速度较快，而价带中的空穴迁移速度较慢。
这是因为导带中的电子能量较高，受到晶格振动的影响较小，迁移受到的阻力较小；而价带中的空穴能量较低，容易受到晶格振动的影响，迁移受到的阻力较大。
二、载流子的复合过程载流子的复合过程是指电子和空穴相遇并重新组合成原子或分子的过程。
在光电材料中，载流子的复合过程是光电转换效率的关键因素之一。
载流子的复合过程主要有辐射复合和非辐射复合两种。
辐射复合是指电子和空穴重新组合并辐射出光子的过程。
这种复合过程通常发生在直接带隙材料中，由于能量守恒的原因，电子和空穴重新组合时释放出的能量以光子的形式辐射出去。
非辐射复合是指电子和空穴重新组合但不发生辐射的过程。
这种复合过程通常发生在间接带隙材料中，由于能量守恒的原因，电子和空穴重新组合时释放出的能量以声子的形式传递给晶格，导致晶格振动增强。
三、载流子迁移与复合对材料性能的影响载流子迁移与复合过程对光电材料的性能有着重要的影响。
一方面，载流子的迁移速度决定了材料的导电性能。
迁移速度越快，材料的导电性能越好。
因此，提高载流子的迁移速度是提高光电材料性能的关键之一。
另一方面，载流子的复合过程影响着材料的发光效率和光电转换效率。
辐射复合过程可以将电子和空穴重新组合产生的能量以光子的形式辐射出去，从而实现光电转换。
载流子的扩散运动和漂移运动以载流子的扩散运动和漂移运动为标题，我们来探讨一下这两个概念。
载流子的扩散运动是指在半导体材料中，载流子由高浓度区域向低浓度区域自发地扩散的运动。
这种运动是由于载流子的热运动和浓度梯度之间的作用力所导致的。
在材料的高浓度区域，载流子的浓度较高，而在低浓度区域，载流子的浓度较低。
根据浓度梯度，载流子会向浓度较低的区域自发地扩散。
这种扩散运动会导致载流子的浓度在材料中逐渐趋于均匀。
载流子的漂移运动则是指在外加电场的作用下，载流子受到电场力的驱动而发生的运动。
在半导体材料中，当施加电场时，正电荷载流子（空穴）会沿电场方向移动，而负电荷载流子（电子）则会沿相反方向移动。
这种运动是由于电场力对载流子施加的作用力所导致的。
在外加电场的作用下，载流子会以一定的速度进行漂移运动，从而形成电流。
扩散运动和漂移运动是半导体材料中载流子运动的两种基本方式。
它们在半导体器件的工作过程中起着重要的作用。
在半导体器件中，扩散运动和漂移运动共同决定了载流子的输运特性。
扩散运动主要影响了载流子的浓度分布和激发态分布，而漂移运动则主要影响了载流子的速度和方向。
这两种运动相互作用，共同决定了半导体器件的电流传输性能。
在半导体器件的工作过程中，扩散运动和漂移运动通常是同时存在的。
例如，在PN结形成的势垒区域，由于浓度梯度的存在，载流子会发生扩散运动。
而当施加电压时，载流子会受到电场力的作用而发生漂移运动。
这两种运动共同作用，使得载流子在器件中得以输运，从而实现电流的传输。
扩散运动和漂移运动对于半导体器件的性能和功能起着至关重要的作用。
对于理解和设计半导体器件来说，深入理解这两种运动的机制和特性是非常重要的。
载流子的扩散运动和漂移运动是半导体材料中载流子运动的两种基本方式。
它们分别由浓度梯度和电场力驱动，共同决定了半导体器件的电流传输性能。
对于半导体器件的设计和优化来说，深入理解这两种运动的机制和特性是非常重要的。

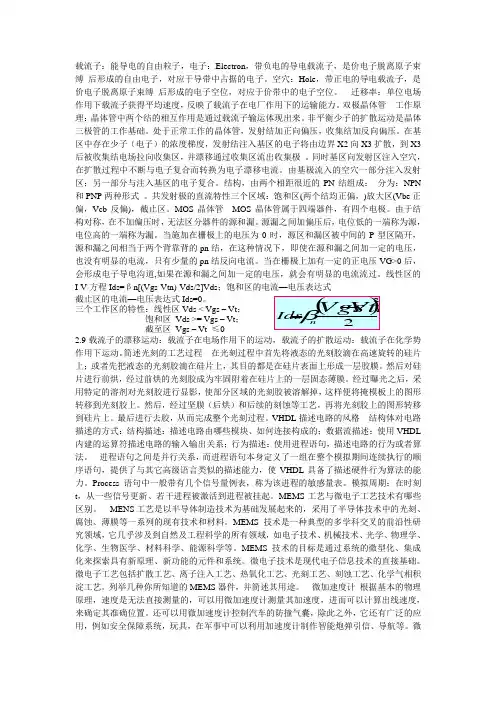

载流子：能导电的自由粒子，电子：Electron ，带负电的导电载流子，是价电子脱离原子束缚 后形成的自由电子，对应于导带中占据的电子。
空穴：Hole ，带正电的导电载流子，是价电子脱离原子束缚 后形成的电子空位，对应于价带中的电子空位。
迁移率：单位电场作用下载流子获得平均速度，反映了载流子在电厂作用下的运输能力。
双极晶体管 工作原理：晶体管中两个结的相互作用是通过载流子输运体现出来。
非平衡少子的扩散运动是晶体三极管的工作基础。
处于正常工作的晶体管，发射结加正向偏压，收集结加反向偏压。
在基区中存在少子（电子）的浓度梯度，发射结注入基区的电子将由边界X2向X3扩散，到X3后被收集结电场拉向收集区，并漂移通过收集区流出收集极 。
同时基区向发射区注入空穴，在扩散过程中不断与电子复合而转换为电子漂移电流。
由基极流入的空穴一部分注入发射区；另一部分与注入基区的电子复合。
结构，由两个相距很近的PN 结组成： 分为：NPN 和PNP 两种形式 。
共发射极的直流特性三个区域：饱和区(两个结均正偏，)放大区(Vbe 正偏，Vcb 反偏)，截止区。
MOS 晶体管 MOS 晶体管属于四端器件，有四个电极。
由于结构对称，在不加偏压时，无法区分器件的源和漏。
源漏之间加偏压后，电位低的一端称为源，电位高的一端称为漏。
当施加在栅极上的电压为0时，源区和漏区被中间的P 型区隔开，源和漏之间相当于两个背靠背的pn 结，在这种情况下，即使在源和漏之间加一定的电压，也没有明显的电流，只有少量的pn 结反向电流。
当在栅极上加有一定的正电压VG>0后，会形成电子导电沟道,如果在源和漏之间加一定的电压，就会有明显的电流流过。
线性区的I-V 方程Ids=βn[(Vgs-Vtn)-Vds/2]Vds ；饱和区的电流—电压表达式截止区的电流—电压表达式Ids=0。
三个工作区的特性：线性区Vds < Vgs – Vt ； 饱和区 Vds >= Vgs – Vt ； 截至区 Vgs – Vt ≤02.9载流子的漂移运动：载流子在电场作用下的运动，载流子的扩散运动：载流子在化学势作用下运动。

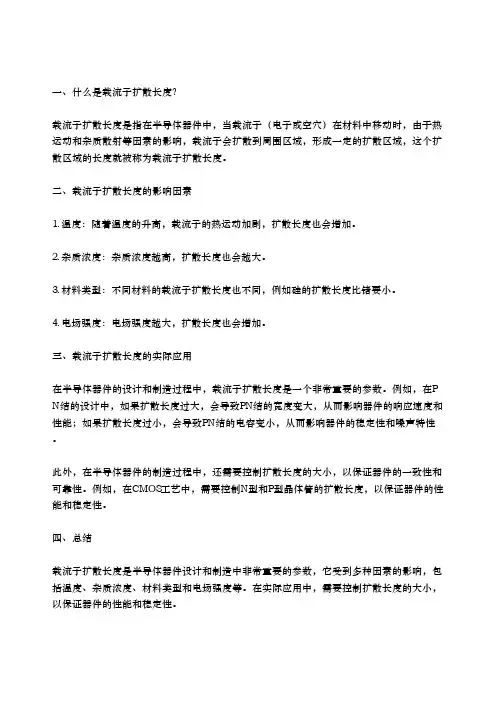

一、什么是载流子扩散长度？
载流子扩散长度是指在半导体器件中，当载流子（电子或空穴）在材料中移动时，由于热运动和杂质散射等因素的影响，载流子会扩散到周围区域，形成一定的扩散区域，这个扩散区域的长度就被称为载流子扩散长度。
二、载流子扩散长度的影响因素
1. 温度：随着温度的升高，载流子的热运动加剧，扩散长度也会增加。
2. 杂质浓度：杂质浓度越高，扩散长度也会越大。
3. 材料类型：不同材料的载流子扩散长度也不同，例如硅的扩散长度比锗要小。
4. 电场强度：电场强度越大，扩散长度也会增加。
三、载流子扩散长度的实际应用
在半导体器件的设计和制造过程中，载流子扩散长度是一个非常重要的参数。
例如，在P N结的设计中，如果扩散长度过大，会导致PN结的宽度变大，从而影响器件的响应速度和性能；如果扩散长度过小，会导致PN结的电容变小，从而影响器件的稳定性和噪声特性。
此外，在半导体器件的制造过程中，还需要控制扩散长度的大小，以保证器件的一致性和可靠性。
例如，在CMOS工艺中，需要控制N型和P型晶体管的扩散长度，以保证器件的性能和稳定性。
四、总结
载流子扩散长度是半导体器件设计和制造中非常重要的参数，它受到多种因素的影响，包括温度、杂质浓度、材料类型和电场强度等。
在实际应用中，需要控制扩散长度的大小，以保证器件的性能和稳定性。

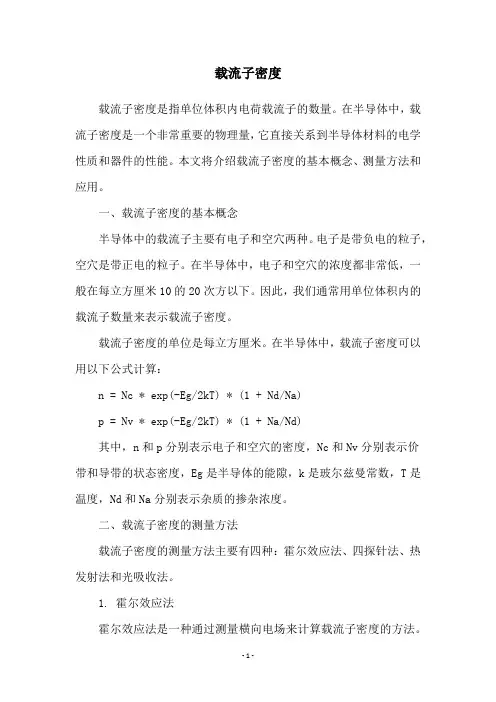

载流子密度载流子密度是指单位体积内电荷载流子的数量。
在半导体中，载流子密度是一个非常重要的物理量，它直接关系到半导体材料的电学性质和器件的性能。
本文将介绍载流子密度的基本概念、测量方法和应用。
一、载流子密度的基本概念半导体中的载流子主要有电子和空穴两种。
电子是带负电的粒子，空穴是带正电的粒子。
在半导体中，电子和空穴的浓度都非常低，一般在每立方厘米10的20次方以下。
因此，我们通常用单位体积内的载流子数量来表示载流子密度。
载流子密度的单位是每立方厘米。
在半导体中，载流子密度可以用以下公式计算：n = Nc * exp(-Eg/2kT) * (1 + Nd/Na)p = Nv * exp(-Eg/2kT) * (1 + Na/Nd)其中，n和p分别表示电子和空穴的密度，Nc和Nv分别表示价带和导带的状态密度，Eg是半导体的能隙，k是玻尔兹曼常数，T是温度，Nd和Na分别表示杂质的掺杂浓度。
二、载流子密度的测量方法载流子密度的测量方法主要有四种：霍尔效应法、四探针法、热发射法和光吸收法。
1. 霍尔效应法霍尔效应法是一种通过测量横向电场来计算载流子密度的方法。
在一个磁场中，载流子会受到洛伦兹力的作用，从而在横向方向上产生电势差。
通过测量电势差和磁场强度，可以计算出载流子密度。
2. 四探针法四探针法是一种通过测量电阻率来计算载流子密度的方法。
它利用四个电极构成的电路，其中两个电极用于注入电流，另外两个电极用于测量电压。
通过测量电阻率和材料的尺寸，可以计算出载流子密度。
3. 热发射法热发射法是一种通过测量热释放电子的方法来计算载流子密度的方法。
它利用高温电子能够从材料表面逸出的原理，通过测量逸出电子的电流和温度，可以计算出载流子密度。
4. 光吸收法光吸收法是一种通过测量材料对光的吸收程度来计算载流子密度的方法。
它利用光的能量可以激发材料中的电子从而产生电子空穴对的原理，通过测量光的吸收程度和材料的光学性质，可以计算出载流子密度。

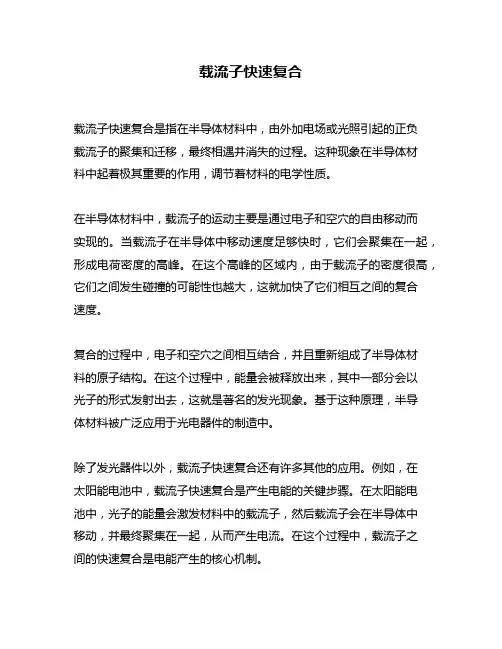

载流子快速复合载流子快速复合是指在半导体材料中，由外加电场或光照引起的正负载流子的聚集和迁移，最终相遇并消失的过程。
这种现象在半导体材料中起着极其重要的作用，调节着材料的电学性质。
在半导体材料中，载流子的运动主要是通过电子和空穴的自由移动而实现的。
当载流子在半导体中移动速度足够快时，它们会聚集在一起，形成电荷密度的高峰。
在这个高峰的区域内，由于载流子的密度很高，它们之间发生碰撞的可能性也越大，这就加快了它们相互之间的复合速度。
复合的过程中，电子和空穴之间相互结合，并且重新组成了半导体材料的原子结构。
在这个过程中，能量会被释放出来，其中一部分会以光子的形式发射出去，这就是著名的发光现象。
基于这种原理，半导体材料被广泛应用于光电器件的制造中。
除了发光器件以外，载流子快速复合还有许多其他的应用。
例如，在太阳能电池中，载流子快速复合是产生电能的关键步骤。
在太阳能电池中，光子的能量会激发材料中的载流子，然后载流子会在半导体中移动，并最终聚集在一起，从而产生电流。
在这个过程中，载流子之间的快速复合是电能产生的核心机制。
此外，在半导体材料中，载流子快速复合还可以用于制造高速电子器件。
在这些器件中，载流子的复合速度被大大提高，从而能够使器件的速度提高数倍，这在数字电路和通讯应用中非常有用。
总的来说，载流子快速复合是一种重要的半导体现象，它在电子学和光电学中都有广泛的应用。
这种复合机制使半导体材料可以被用于制造各种器件，包括太阳能电池、发光器件和高速电子器件等。
随着人们对半导体物理学的进一步研究，我们相信这种机制还有更多的应用将会被发现。
pn结中载流子的运动PN结是半导体物理中的一种基本结构，也是半导体器件制备中的重要结构之一。
PN结中，P区和N区通过PN结区域联系在一起，形成了一个重要的半导体器件结构。
PN结的背后，有一个重要的物理基础——载流子运动的机理。
载流子是指在半导体材料中具有电荷量的离子，其运动主要受到半导体晶格的影响。
在PN结的过程中，P区和N区的载流子运动机理有很大不同。
下面，我们分步骤来阐述PN结中载流子的运动。
1. P区的载流子运动P区中的载流子主要是空穴，空穴的特性是正电荷量。
在P区的物理结构中，空穴被阻挡，不能在P区相互移动。
但是，在PN结的结区域，空穴得到了新的运动机制。
PN结的结区域容许空穴振荡，并进入N区，与自由电子相互结合，形成复合注入效应，以此发挥载流子的导电作用。
具体来说，在PN结区域，正电荷量的空穴与负电荷量的自由电子相互吸引，进行“重复注入”运动，形成局域的载流子区域，进而实现电流的传输。
这种运动机制称之为“扫描穿透效应”。
2. N区的载流子运动N区中的载流子主要是自由电子，其特性是负电荷量。
在N区的物理结构中，自由电子能自由移动，产生电流效应。
但是，在PN结的结区域，自由电子的运动遭遇了阻碍。
在PN结的结区域，电子无法穿过空穴屏障，无法自由移动。
但是，在PN结中，自由电子还能通过复合效应，进入P区，与空穴相互吸引，形成电流传递作用。
总体来说，PN结中的载流子运动机理非常复杂，既受到半导体物理结构的影响，又受到PN结中外界电压和温度等因素的影响。
但是，我们可以通过对PN结的理论和实验研究，逐步深入地了解PN结中载流子运动的机理，从而为半导体器件的设计和制备提供更加丰富的思路和方法。

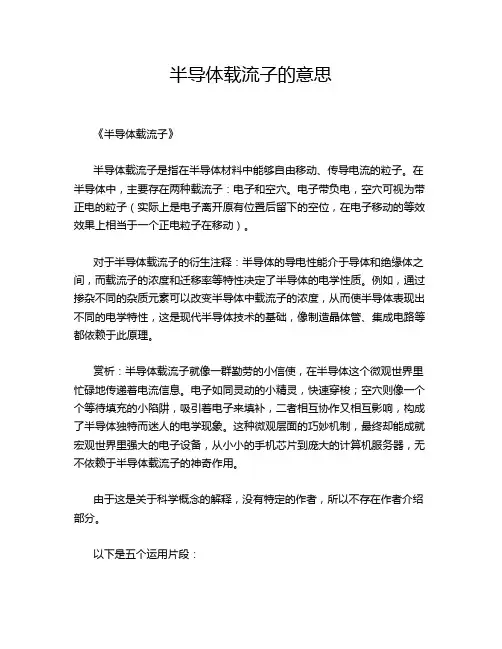

半导体载流子的意思《半导体载流子》半导体载流子是指在半导体材料中能够自由移动、传导电流的粒子。
在半导体中，主要存在两种载流子：电子和空穴。
电子带负电，空穴可视为带正电的粒子（实际上是电子离开原有位置后留下的空位，在电子移动的等效效果上相当于一个正电粒子在移动）。
对于半导体载流子的衍生注释：半导体的导电性能介于导体和绝缘体之间，而载流子的浓度和迁移率等特性决定了半导体的电学性质。
例如，通过掺杂不同的杂质元素可以改变半导体中载流子的浓度，从而使半导体表现出不同的电学特性，这是现代半导体技术的基础，像制造晶体管、集成电路等都依赖于此原理。
赏析：半导体载流子就像一群勤劳的小信使，在半导体这个微观世界里忙碌地传递着电流信息。
电子如同灵动的小精灵，快速穿梭；空穴则像一个个等待填充的小陷阱，吸引着电子来填补，二者相互协作又相互影响，构成了半导体独特而迷人的电学现象。
这种微观层面的巧妙机制，最终却能成就宏观世界里强大的电子设备，从小小的手机芯片到庞大的计算机服务器，无不依赖于半导体载流子的神奇作用。
由于这是关于科学概念的解释，没有特定的作者，所以不存在作者介绍部分。
以下是五个运用片段：例子1：我跟你说啊，半导体载流子可太神奇了！就像一群隐藏在半导体材料里的小魔法粒子。
你想啊，在那小小的半导体晶体里，电子和空穴就像两个阵营的小战士。
电子们一个个负电满满，精力充沛，到处跑来跑去。
空穴呢，虽然实际上是电子跑了留下的空位，但就像有魔力一样，也能带着正电的效果在那移动。
这就好比一场微观世界的接力赛，电子跑一段把接力棒（电流）交给空穴，空穴再接着跑。
要是没有这些载流子啊，咱们现在那些超酷的电子产品，像平板电脑、智能手表啥的，都得变成一堆废铁。
你说这半导体载流子是不是超厉害？简直就是微观世界的超级英雄！例子2：嘿，你知道半导体载流子不？那可是半导体的灵魂所在啊！半导体就像一个小小的城市，而载流子就是城市里的居民。
电子像是活力四射的年轻人，在城市的大街小巷（半导体的晶格结构）里穿梭自如，带着负电的活力。
电子载流子在材料中的传输行为的理论研究载流子是指在外场作用下在材料中移动的电荷，通常包括电子、正电子和离子等。
在电子器件中，电子载流子是最主要的载流子。
电子载流子在材料中移动的过程涉及到多种物理现象，如电阻、电导等。
因此，电子载流子在材料中的传输行为成为了材料科学和电子工程领域中的重要研究对象。
一、电子载流子在材料中传输的方式电子载流子在材料中的传输方式可以分为两种：漂移和扩散。
漂移主要是指电子在材料中受到电场作用而移动的过程，而扩散则是指通过热运动使得电子从高浓度区域向低浓度区域移动的过程。
这两种传输方式在不同的材料中具有不同的特性，因此需要采用不同的理论模型来描述。
在金属中，电子联合成金属键形成电子气，金属中的电子具有高的自由度，且交相互作用较小，因此其传输方式以漂移为主。
漂移过程中，电子离开了自己的原子和分子，形成了带电子“气体”，并在外电场作用下在整个材料中移动，这种过程可以通过使用欧姆定律（Ohm's law）和热力学运动方程式来描述。
对于半导体而言，它的电子和空穴的行为在很大程度上受到晶格结构的影响。
在室温下，材料的禁带（bandgap）大致相等，因此电子和空穴的浓度相当。
在这种情况下，电子和空穴的扩散和漂移都会对电子器件的特性产生影响。
因此，半导体器件经常采用一个简单模型，即扩散机制和Fermi能级的理论。
二、电子传输的影响因素在材料中电子的传输速度受到多种因素的影响，主要包括电场效应、温度效应、材料性质等。
其中影响最显著的因素包括材料的导电性、材料的电子特性、材料的晶格结构和材料表面的特性等。
这些因素对电子运动速度和电阻率产生重要影响。
在电子传输中，电学性能和材料导电性有着密切的关系，导电性好的材料通常具有高的导电性。
此外，电子的传输速度与材料的温度也有密切关系，温度升高会使得材料的电导率增加，导致电子在材料中的传输速度加快。
在半导体中，晶格结构对电子传输速度有很大的影响。
半导体中的载流子行为分析半导体材料作为现代电子器件的基础，其内部载流子（电子和空穴）行为的分析至关重要。
了解载流子在半导体中的行为，有助于我们理解器件的性能和工作原理，进而推动半导体技术的发展。
本文将就半导体中的载流子行为进行分析。
一、载流子生成和复合当半导体材料受到外界电场或热激活等因素时，会发生载流子的生成。
在p型半导体中，空穴是主要的载流子；而在n型半导体中，电子是主要的载流子。
这种生成过程通常被称为激发。
激发的载流子会向着或者远离激发源的方向移动，形成电流。
然而，载流子并不会永远存在。
在半导体中，载流子会发生复合，即电子与空穴相遇并重新结合。
当复合发生时，载流子的数目减少，导致电流减小。
载流子复合的速率与载流子浓度有关，载流子浓度越高，复合速率越快。
此外，载流子的寿命也影响着复合速率。
如果载流子的寿命较长，复合就会较慢。
二、载流子扩散和迁移载流子除了受到外界电场的驱动外，还会因为浓度梯度而发生扩散。
载流子从浓度高的区域向浓度低的区域扩散，使得载流子浓度在半导体内部逐渐趋于均匀。
除了扩散外，载流子还会受到电场力的作用而发生迁移。
在半导体中，载流子受到电场力的驱动，从而以在材料内部发生漂移。
这种漂移的速率与载流子的迁移率有关。
迁移率是描述载流子在电场中运动能力的一个参数，决定载流子在半导体中的流动速度。
三、载流子行为对器件性能的影响半导体器件的性能与载流子的行为密切相关。
举例来说，在晶体管中，载流子的浓度和迁移率决定了其放大能力和导通特性。
高浓度的载流子和迁移率意味着更高的电流增益和更好的导电性能。
另外，载流子的扩散和迁移也对器件的响应速度起着重要的作用。
在光电二极管中，载流子的迁移率和扩散决定了器件的响应速度和灵敏度。
高迁移率和扩散能够使得光电二极管对光信号更敏感，并能更快地将光信号转化为电信号。
四、控制载流子行为的方法为了优化半导体器件的性能，我们可以采取一些方法来控制载流子的行为。
例如，通过掺杂或接合其他材料，可以改变半导体中的载流子浓度。
载流子浓度的单位是什么
载流子浓度的单位是什么
载流子浓度是指单位体积内自由载流子的数量。
在半导体物理学中，自由载流子指的是能够自由移动的电子或空穴。
载流子浓度的单位取决于所研究的物质和实验条件。
下面是一些常用的单位：
1. 每立方米（m^-3）：这是最常用的载流子浓度单位，通常用于描述半导体材料中电子或空穴的浓度。
例如，硅的自由电子浓度大约为
10^15 m^-3。
2. 每立方厘米（cm^-3）：这个单位通常用于描述金属材料中电子的浓度。
例如，铜的自由电子浓度大约为10^22 cm^-3。
3. 每立方毫米（mm^-3）：这个单位通常用于描述半导体器件中的掺杂浓度。
例如，一些p型硅晶片的掺杂浓度大约为10^15 mm^-3。
总之，载流子浓度是一个非常重要的物理量，可以用来描述材料的电学特性，例如电导率和电子迁移率。
在半导体器件设计和制造中，准确地测量和控制载流子浓度是非常关键的。
半导体中载流子的扩散在半导体材料中，载流子的扩散是电流传输的一个重要过程。
扩散是指由浓度较高的区域向浓度较低的区域的自发运动。
在半导体中，载流子的扩散是通过热激发的方式进行的。
半导体材料中存在两种类型的载流子，即电子和空穴。
电子是负电荷的载流子，而空穴则是正电荷的载流子。
这两种载流子在半导体中的运动对于电流的传输起着重要的作用。
在半导体中，载流子的浓度分布由杂质原子的掺入以及材料的结构所决定。
掺杂的杂质原子可以增加半导体中的自由载流子浓度，从而改变半导体的导电性能。
例如，N型半导体中的原子掺入了额外的电子，因此其浓度较高。
当半导体中存在浓度差异时，载流子将扩散以使浓度达到均衡。
这是一种自发的过程，类似于热传导。
具体来说，电子和空穴通过碰撞和跳跃的方式进行扩散。
在碰撞中，高能电子或空穴会向低能区域传递能量，并将其能量转移给其他低能电子或空穴。
跳跃是指电子或空穴从一个能带到另一个能带的转移。
扩散的过程可以用费克定律来描述。
费克定律表明，载流子的扩散速度与扩散系数、浓度梯度和距离梯度成正比。
扩散系数取决于半导体材料的性质，如晶格结构和温度。
浓度梯度是指浓度变化的速率，而距离梯度则是指空间上的距离变化的速率。
在半导体器件中，载流子的扩散可以通过调控结构和掺杂来实现。
例如，PN结是通过在N型和P型半导体之间创建一个结界来实现的。
当PN结正向偏置时，电子从N型区域扩散到P型区域，而空穴则从P型区域扩散到N型区域。
这种扩散使得电流能够在PN结上流动，实现了二极管的功能。
此外，在半导体器件中，载流子的扩散还可以通过电场的作用进行调控。
例如，场效应晶体管（FET）中的栅电压可以调控输运通道中的载流子扩散。
通过应用适当的电压，可以改变扩散长度，从而控制晶体管的导电性能。
总之，半导体中载流子的扩散是电流传输的一个重要过程。
载流子通过热激发的方式完成扩散，而扩散的速度受到材料的性质和器件的结构的影响。
控制载流子的扩散可以实现半导体器件的功能，并对电流传输起到关键作用。
体载流子寿命
体载流子寿命是指在半导体材料中，载流子（电子或空穴）从注入到复合所经历的时间。
载流子寿命的长短会对半导体材料的电学性能产生重要影响。
在N型半导体中，载流子寿命主要由复合速率决定。
当载流子遇到杂质或缺陷时，会与之复合，导致载流子寿命减小。
杂质浓度越高，载流子寿命越短。
在P型半导体中，载流子的寿命受到复合和扩散的影响。
扩散过程会将空穴从低浓度区域扩散到高浓度区域，从而减小寿命。
一般来说，较长的载流子寿命意味着较好的电学性能。
长载流子寿命可以减小电子或空穴复合的几率，提高半导体材料的电导率和效率。
因此，提高载流子寿命是提高半导体器件性能的重要途径。
载流子温度与晶格温度
一、载流子温度
载流子温度通常指的是半导体材料中载流子的平均动能。
这个概念主要用于描述半导体材料中载流子的热运动情况。
在一定的温度下，半导体材料中的载流子会获得一定的动能，这个动能取决于温度，因此载流子的速度分布会随着温度的升高而变广。
在低温和高纯度的半导体材料中，载流子的速度分布是相对确定的，其平均速度与材料中的杂质和缺陷无关。
然而，随着温度的升高，杂质和缺陷也会对载流子的速度分布产生影响，使得载流子的速度分布变得更加复杂。
二、晶格温度
晶格温度指的是晶体结构中原子的平均热运动动能。
这个概念用于描述晶体中原子的热振动情况。
在一定的温度下，晶体中原子的热振动会随着温度的升高而增强，导致晶格的振动频率和幅度发生变化。
晶格温度与载流子温度不同，它主要受到晶体结构和热振动的影响，而载流子温度则主要受到载流子热运动的影响。
在某些情况下，晶格温度和载流子温度可能会相互影响，例如在半导体材料中，载流子的热运动可能会引起晶格的热振动，反之亦然。
总之，载流子温度和晶格温度是描述半导体材料中热运动情况的两种重要参数。
在实际应用中，我们需要根据不同的应用场景选择合适的参数来进行描述和分析。
迁移率是指载流子（电子和空穴）在单位电场作用下的平均漂移速度，即载流子在电场作用下运动速度的快慢的量度，运动得越快，迁移率越大；运动得慢，迁移率小。
同一种半导体材料中，载流子类型不同，迁移率不同，一般是电子的迁移率高于空穴。
如室温下，轻参杂硅材料中，电子的迁移率为1350cm^2/（V S），而空穴的迁移率仅为480cm^2/(VS)。
迁移率主要影响到晶体管的两个性能：一是载流子浓度一起决定半导体材料的电导率（电阻率的倒数）的大小。
迁移率越大，电阻率越小，通过相同电流时，功耗越小，电流承载能力越大。
由于电子的迁移率一般高于空穴的迁移率，因此，功率型MOSFET通常总是采用电子作为载流子的n沟道结构，而不采用空穴作为载流子的p沟道结构。
二是影响器件的工作频率。
双极晶体管频率响应特性最主要的限制是少数载流子渡越基区的时间。
迁移率越大，需要的渡越时间越短，晶体管的截止频率与基区材料的载流子迁移率成正比，因此提高载流子迁移率，可以降低功耗，提高器件的电流承载能力，同时，提高晶体管的开关形影速度。
什么是本征激发内部载流子运动有何特点什么叫复合答：一般来说，共价键中的价电子不完全像绝缘体中价电子所受束缚那样强，如果能从外界获得一定的能量(如光照、温升、电磁场激发等)，一些价电子就可能挣脱共价键的束缚而成为自由电子，这就是本征激发。
理论和实验表明：在常温(T=300K)下，硅共价键中的价电子只要获得大于电离能Ec(=的能量便可激发成为自由电子。
本征锗的电离能更小，只有。
半导体中，当共价键中的一个价电子受激发挣脱原子核的束缚成为自由电子的同时，在共价键中便留下了一个空位，称为“空穴”。
当空穴出现时，相邻原子的价电子比较容易离开它所在的共价键而填补到这个空穴中来，使该价电子原来所在共价键中出现一个新的空穴，这个空穴又可能被相邻原子的价电子填补，再出现新的空穴。
价电子填补空穴的这种运动无论在形式上还是效果上都相当于带正电荷的空穴在运动，且运动方向与价电子运动方向相反。
为了区别于自由电子的运动，把这种运动称为空穴运动，并把空穴看成是一种带正电荷的载流子。
当自由电子在运动过程中遇到空穴时，可能会填充进去从而恢复一个共价键，与此同时消失一个“电子一空穴”对，这一相反过程称为复合。
半导体基础知识一些半导体基础知识1．什么是导体、绝缘体、半导体容易导电的物质叫导体，如：金属、石墨、人体、大地以及各种酸、碱、盐的水溶液等都是导体。
不容易导电的物质叫做绝缘体，如：橡胶、塑料、玻璃、云母、陶瓷、纯水、油、空气等都是绝缘体。
所谓半导体是指导电能力介于导体和绝缘体之间的物质。
如：硅、锗、砷化镓、磷化铟、氮化镓、碳化硅等。
半导体大体上可以分为两类，即本征半导体和杂质半导体。
本征半导体是指纯净的半导体，这里的纯净包括两个意思，一是指半导体材料中只含有一种元素的原子；二是指原子与原子之间的排列是有一定规律的。
本征半导体的特点是导电能力极弱，且随温度变化导电能力有显著变化。
杂质半导体是指人为地在本征半导体中掺入微量其他元素（称杂质）所形成的半导体。
杂质半导体有两类：N型半导体和P型半导体。
2．半导体材料的特征有哪些（1）导电能力介于导体和绝缘体之间。
（2）当其纯度较高时，电导率的温度系数为正值，随温度升高电导率增大；金属导体则相反，电导率的温度系数为负值。
（3）有两种载流子参加导电，具有两种导电类型：一种是电子，另一种是空穴。
同一种半导体材料，既可形成以电子为主的导电，也可以形成以空穴为主的导电。
（4）晶体的各向异性。
3．简述N型半导体。
常温下半导体的导电性能主要由杂质来决定。
当半导体中掺有施主杂质时，主要*施主提供电子导电，这种依*电子导电的半导体叫做N型半导体。
例如：硅中掺有Ⅴ族元素杂质磷（P）、砷（As）、锑（Sb）、铋（Bi）时，称为N型半导体。
4．简述P型半导体。
当半导体中掺有受主杂质时，主要*受主提供空穴导电，这种依*空穴导电的半导体叫做P型半导体。
例如：硅中掺有Ⅲ族元素杂质硼（B）、铝（Al）、镓（Ga）、铟（In）时，称为P型半导体。
5．什么是半绝缘半导体材料定义电阻率大于107Ω*cm的半导体材料称为半绝缘半导体材料。
如：掺Cr的砷化镓，非掺杂的砷化镓为半绝缘砷化镓材料。
掺Fe的磷化铟，非掺杂的磷化铟经退火为半绝缘磷化铟材料。
6．什么是单晶、多晶单晶是原子或离子沿着三个不同的方向按一定的周期有规则地排列，并沿一致的晶体学取向所堆垛起来的远程有序的晶体。
多晶则是有多个单晶晶粒组成的晶体，在其晶界处的颗粒间的晶体学取向彼此不同，其周期性与规则性也在此处受到破坏。
7．常用半导体材料的晶体生长方向有几种我们实际使用单晶材料都是按一定的方向生长的，因此单晶表现出各向异性。
单晶生长的这种方向直接来自晶格结构，常用半导体材料的晶体生长方向是<111>和<100>。
规定用<111>和<100>表示晶向，用（111）和（100）表示晶面。
8．什么是电导率和电阻率所有材料的电导率（σ）可用下式表达：σ=neμ其中n为载流子浓度，单位为cm-3；e为电子的电荷，单位为C（库仑）；μ为载流子的迁移率，单位为cm2/V*s；电导率单位为S/cm（S为西门子）。
电阻率ρ=1/σ，单位为Ω*cm9．PN结是如何形成的它具有什么特性如果用工艺的方法，把一边是N型半导体另一边是P型半导体结合在一起，这时N型半导体中的多数载流子电子就要向P型半导体一边渗透扩散。
结果是N型区域中邻近P型区一边的薄层A中有一部分电子扩散到P型区域中去了，如图2-6所示（图略）。
薄层A中因失去了这一部分电子而带有正电。
同样，P型区域中邻近N型区域一边的薄层B中有一部分空穴扩散到N型区域一边去了，如图2-7所示（图略）。
结果使薄层B带有负电。
这样就在N型和P型两种不同类型半导体的交界面两侧形成了带电薄层A和B（其中A 带正电，B带负电）。
A、B间便产生了一个电场，这个带电的薄层A和B，叫做PN结，又叫做阻挡层。
当P型区域接到电池的正极，N型区域接到电池的负极时，漂移和扩散的动态平衡被破坏，在PN结中流过的电流很大（这种接法称为正向连接）。
这时，电池在PN结中所产生的电场的方向恰好与PN结原来存在的电场方向相反，而且外加电场比PN结电场强，这两个电场叠加后电场是由P型区域指向N型区域的。
因此，PN结中原先存在的电场被削弱了，阻挡层的厚度减小了，所以正向电流将随着外加正向电压的增加而迅速地上升。
当P型区域接到电池的负极，N型区域接到电池的正极时，在PN结中流过的电流很小（这种接法称为反向连接）。
这是由于外加电压在PN结中所产生的电场方向是由N型区指向P型区，也即与原先在PN结中存在的电场方向是一致的。
这两个电场叠加的结果，加强了电场阻止多数载流子的扩散运动，此时，阻挡层的厚度比原来增大，原来漂移和扩散的动态平衡也被破坏了，漂移电流大于扩散电流，正是这个电流造成反向漏电流。
PN结的这种性质叫做单向导电性。
10．何谓PN结的击穿特性对PN结施加的反向偏压增大到某一数值时，反向电流突然开始迅速增大，这种现象称为PN结击穿。
发生击穿时的反向偏压称为击穿电压，以VB表示。
击穿现象中，电流增大基本原因不是由于迁移率的增大，而是由于载流子数目的增加。
到目前为止，基本上有三种击穿机构：热电击穿、雪崩击穿和隧道击穿。
从击穿的后果来看，可以分为物理上可恢复的和不可恢复的击穿两类。
热电击穿属于后一类情况，它将造成PN结的永久性损坏，在器件应用时应尽量避免发生此类击穿。
雪崩击穿和隧道击穿属于可恢复性的，即撤掉电压后，在PN结内没有物理损伤。
11．试述什么是光电二极管。
当光照到PN结上时，光能被吸收进入晶格，使电子的能级提高，这就导致某些电子脱离它们的原子，因此产生了自由电子与空穴。
在光电导光电二极管中，在PN结上加一反向电压，由光能在结构附近产生了电子与空穴，它们被电场吸引从相反的方向穿过结形成电流，电流从负载电阻流出产生了输出信号。
光的强度越高，产生的空穴与自由电子就越多，电流也就越大。
没有光时，电流只有PN结的小的反向漏电流，这种电流称为暗电流。
12．何谓欧姆接触金属与半导体间没有整流作用的接触称为欧姆接触。
实际上的欧姆接触几乎都是采用金属-N+N半导体或金属-P+P半导体的形式制成的。
在这种接触中，金属与重掺杂的半导体区接触，接触界面附近存在大量的复合中心，而且电流通过接触时的压降也往往小到可以不计。
制造欧姆接触的方法有两种。
如果金属本身是半导体的施主或受主元素，而且在半导体中有高的固溶度，就用合金法直接在半导体中形成金属-N+或金属-P+区。
如果金属本身不是施主或受主元素，可在金属中掺入施主或受主元素，用合金法形成欧姆接触。
另一种方法是在半导体中先扩散形成重掺杂区，然后使金属与半导体接触，形成欧姆接触。
13．迁移率表示什么迁移率是反映半导体中载流子导电能力的重要因素。
掺杂半导体的电导率一方面取决于掺杂的浓度，另一方面取决于迁移率的大小。
同样的掺杂浓度，载流子的迁移率越大，材料的电导率就越高。
迁移率大小不仅关系着导电能力的强弱，而且直接决定载流子运动的快慢。
它对半导体器件工作速度有直接的影响。
不同的材料，电子和空穴的迁移率是不同的。
载流子的迁移率是随温度而变化的。
这对器件的使用性能有直接的影响。
载流子的迁移率受晶体散射和电离杂质散射的影响。
载流子的迁移率与晶体质量有关，晶体完整性好，载流子的迁移率高。
什么是方块电阻我们知道一个均匀导体的电阻R正比于导体的长度L，反比于导体的截面积S。
如果这个导体是一个宽为W、厚度为d的薄层，则R=ρL/dW=（ρ/d）（L/W）可以看出，这样一个薄层的电阻与（L/W）成正比，比例系数为（ρ/d）。
这个比例系数就叫做方块电阻，用R□表示：R□=ρ/dR= R□（L/W）的单位为欧姆，通常用符号Ω/□表示。
从上式可以看出，当L=W时有R= R□，这时R□表示一个正方形薄层的电阻，它与正方形边长的大小无关，这就是取名方块电阻的原因。
15．什么是晶体缺陷晶体内的原子是按一定的原则周期性地排列着的。
如果在晶体中的一些区域，这种排列遭到破坏，我们称这种破坏为晶体缺陷。
晶体缺陷对半导体材料的使用性影响很大，在大多数情况下，它使器件性能劣化直至失效。
因此在材料的制备过程中都要尽量排除缺陷或降低其密度。
晶体缺陷的控制是材料制备的重要技术之一。
晶体缺陷的分类：（1）点缺陷，如空位、间隙原子、反位缺陷、替位缺陷和由它们构成的复合体。
（2）线缺陷，呈线状排列，如位错就是这种缺陷。
（3）面缺陷，呈面状，如晶界、堆垛层错、相界等。
（4）体缺陷，如空洞、夹杂物、杂质沉淀物等。
（5）微缺陷，几何尺寸在微米级或更小，如点缺陷聚集物、微沉淀物等。
