半导体物理第5章 非平衡载流子

基本概念题：第一章半导体电子状态1.1 半导体通常是指导电能力介于导体和绝缘体之间的材料，其导带在绝对零度时全空，价带全满，禁带宽度较绝缘体的小许多。

1.2能带晶体中，电子的能量是不连续的，在某些能量区间能级分布是准连续的，在某些区间没有能及分布。

这些区间在能级图中表现为带状，称之为能带。

1.2能带论是半导体物理的理论基础，试简要说明能带论所采用的理论方法。

答：能带论在以下两个重要近似基础上，给出晶体的势场分布，进而给出电子的薛定鄂方程。

通过该方程和周期性边界条件最终给出E-k关系，从而系统地建立起该理论。

单电子近似：将晶体中其它电子对某一电子的库仑作用按几率分布平均地加以考虑，这样就可把求解晶体中电子波函数的复杂的多体问题简化为单体问题。

绝热近似：近似认为晶格系统与电子系统之间没有能量交换，而将实际存在的这种交换当作微扰来处理。

1.2克龙尼克—潘纳模型解释能带现象的理论方法答案：克龙尼克—潘纳模型是为分析晶体中电子运动状态和E-k关系而提出的一维晶体的势场分布模型，如下图所示利用该势场模型就可给出一维晶体中电子所遵守的薛定谔方程的具体表达式，进而确定波函数并给出E-k关系。

由此得到的能量分布在k空间上是周期函数，而且某些能量区间能级是准连续的（被称为允带），另一些区间没有电子能级（被称为禁带）。

从而利用量子力学的方法解释了能带现象，因此该模型具有重要的物理意义。

1.2导带与价带1.3有效质量有效质量是在描述晶体中载流子运动时引进的物理量。

它概括了周期性势场对载流子运动的影响，从而使外场力与加速度的关系具有牛顿定律的形式。

其大小由晶体自身的E-k关系决定。

1.4本征半导体既无杂质有无缺陷的理想半导体材料。

1.4空穴空穴是为处理价带电子导电问题而引进的概念。

设想价带中的每个空电子状态带有一个正的基本电荷，并赋予其与电子符号相反、大小相等的有效质量，这样就引进了一个假想的粒子，称其为空穴。

它引起的假想电流正好等于价带中的电子电流。

第五章 非平衡载流子第五章 Part 1 5.1 非平衡载流子的注入、寿命和准费米能级 5.2 复合理论 5.3 陷阱效应 5.4 非平衡载流子的扩散运动 5.5 5 5 爱因斯坦关系 系 5.6 5 6 连续性方程5.1 非平衡载流子的注入、 5 1 非平衡载流子的注入 寿命和准费米能级一、非平衡载流子的产生1、热平衡态和热平衡载流子 1 热平衡态和热平衡载流子热平衡态： 热平衡态 没有外界作用 半导体材料有统 的温度 和确定的载 没有外界作用，半导体材料有统一的温度，和确定的载 流子浓度。

热平衡时，电子和空穴的产生率等于复合率。

在非简并情况下： 在非简并情况下⎛ Eg n0 p0 = Nc Nv exp ⎜ − ⎝ k0T⎞ 2 ⎟ = ni ⎠该式是非简并半导体处于热平衡状态的判据式一、非平衡载流子的产生2、非平衡态和非平衡载流子 2 非平衡态和非平衡载流子若对半导体材料施加外界作用，其载流子浓度对热平衡态下的载流 子浓度发生了偏离，这时材料所处的状态称为非平衡状态。

n0光照Δn非平衡 电子p0Δp非平衡 空穴非平衡态半导体中电子浓度n= n0 + Δn ，空穴浓度p= p0 + Δp 。

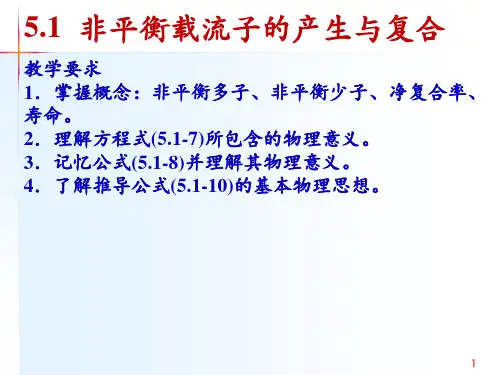

一、非平衡载流子的产生3、非平衡载流子的产生——注入(injection) 3 非平衡载流子的产生 注入(i j ti )光注入： 光照使价带电子激发到导带产生电子-空穴对：Δn= Δp 光注入的条件：hυ ≥ Eg利用金属—半导体接触或利用pn结的正向工作 电注入： 利用金属 半导体接触或利用 结的正向工作 注 的程度 注入的程度： 小注入：n0>>Δn ，但Δn >> p0 ，Δp >> p0 半导体物理主要研究小注入，此时非平衡少子更重要 大注入：Δn 大注入 Δ ~ n0 ， Δ p0或 Δ > n0， Δ >n0 Δp~ Δn Δp一、非平衡载流子的产生4、光电导n0光照ΔnΔn = ΔpΔσ = Δnqμn + Δ pqμ p qμΔp pp0σ = ( n0 qμn + p0 qμ p ) + ( Δnqμn + Δ pqμ p ) = σ 0 + Δσ二、非平衡载流子的弛豫现象和寿命1、非平衡载流子的弛豫现象 1 非 的 豫 象存在外界注 条件时 存在外界注入条件时： 产生率>复合率 产生非平衡载流子 进入非平衡态Δn,Δ Δσ撤销外界注入条件时： 复合率>产生率 非平衡载流子逐渐消失 恢复到热平衡态 恢复 衡 n，p随时间变化的过程，称为弛豫过程二、非平衡载流子的弛豫现象和寿命2、非平衡载流子的寿命非平衡载流子的平均生存时间称为非平衡载流子的寿命。

第五篇 题解-非平衡载流子刘诺 编5-1、何谓非平衡载流子？非平衡状态与平衡状态的差异何在？解：半导体处于非平衡态时，附加的产生率使载流子浓度超过热平衡载流子浓度，额外产生的这部分载流子就是非平衡载流子。

通常所指的非平衡载流子是指非平衡少子。

热平衡状态下半导体的载流子浓度是一定的，产生与复合处于动态平衡状态 ，跃迁引起的产生、复合不会产生宏观效应。

在非平衡状态下，额外的产生、复合效应会在宏观现象中体现出来。

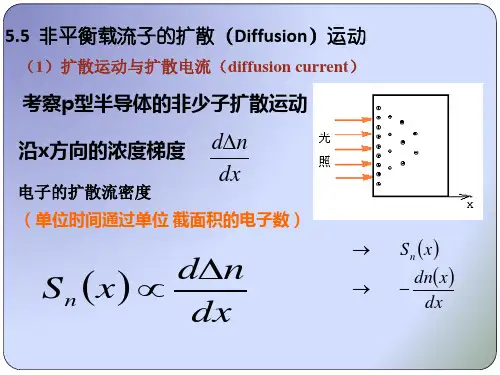

5-2、漂移运动和扩散运动有什么不同？解：漂移运动是载流子在外电场的作用下发生的定向运动，而扩散运动是由于浓度分布不均匀导致载流子从浓度高的地方向浓度底的方向的定向运动。

前者的推动力是外电场，后者的推动力则是载流子的分布引起的。

5-3、漂移运动与扩散运动之间有什么联系？非简并半导体的迁移率与扩散系数之间有什么联系？解：漂移运动与扩散运动之间通过迁移率与扩散系数相联系。

而非简并半导体的迁移率与扩散系数则通过爱因斯坦关系相联系，二者的比值与温度成反比关系。

即T k q D 0=μ 5-4、平均自由程与扩散长度有何不同？平均自由时间与非平衡载流子的寿命又有何不同？答：平均自由程是在连续两次散射之间载流子自由运动的平均路程。

而扩散长度则是非平衡载流子深入样品的平均距离。

它们的不同之处在于平均自由程由散射决定，而扩散长度由扩散系数和材料的寿命来决定。

平均自由时间是载流子连续两次散射平均所需的自由时间，非平衡载流子的寿命是指非平衡载流子的平均生存时间。

前者与散射有关，散射越弱，平均自由时间越长；后者由复合几率决定，它与复合几率成反比关系。

5-5、证明非平衡载流子的寿命满足()τte p t p -∆=∆0，并说明式中各项的物理意义。

证明：()[]ppdt t p d τ∆=∆-=非平衡载流子数而在单位时间内复合的子的减少数单位时间内非平衡载流时刻撤除光照如果在0=t则在单位时间内减少的非平衡载流子数=在单位时间内复合的非平衡载流子数，即()[]()1−→−∆=∆-pp dt t p d τ在小注入条件下，τ为常数，解方程（1），得到()()()20−→−∆=∆-p te p t p τ式中，Δp （0）为t=0时刻的非平衡载流子浓度。

第一篇 半导体中的电子状态习题1-1、 什么叫本征激发？温度越高，本征激发的载流子越多，为什么？试定性说明之。

1-2、 试定性说明Ge 、Si 的禁带宽度具有负温度系数的原因。

1-3、试指出空穴的主要特征。

1-4、简述Ge 、Si 和GaAS 的能带结构的主要特征。

1-5、某一维晶体的电子能带为[])sin(3.0)cos(1.01)(0ka ka E k E --=其中E 0=3eV ，晶格常数a=5х10-11m 。

求：（1） 能带宽度；（2） 能带底和能带顶的有效质量。

题解：1-1、 解：在一定温度下，价带电子获得足够的能量（≥E g ）被激发到导带成为导电电子的过程就是本征激发。

其结果是在半导体中出现成对的电子-空穴对。

如果温度升高，则禁带宽度变窄，跃迁所需的能量变小，将会有更多的电子被激发到导带中。

1-2、 解：电子的共有化运动导致孤立原子的能级形成能带，即允带和禁带。

温度升高，则电子的共有化运动加剧，导致允带进一步分裂、变宽；允带变宽，则导致允带与允带之间的禁带相对变窄。

反之，温度降低，将导致禁带变宽。

因此，Ge 、Si 的禁带宽度具有负温度系数。

1-3、 解：空穴是未被电子占据的空量子态，被用来描述半满带中的大量电子的集体运动状态，是准粒子。

主要特征如下：A 、荷正电：+q ；B 、空穴浓度表示为p （电子浓度表示为n ）；C 、E P =-E nD 、m P *=-m n *。

1-4、 解：（1） Ge 、Si:a ）Eg (Si ：0K) = 1.17eV ；Eg (Ge ：0K) = 0.744eV ；b ）间接能隙结构c ）禁带宽度E g 随温度增加而减小；（2） GaAs ：a ）Eg (0K) = 1.52eV ；b ）直接能隙结构；c ）Eg 负温度系数特性： dE g /dT = -3.95×10-4eV/K ；1-5、 解：（1） 由题意得：[][])sin(3)cos(1.0)cos(3)sin(1.002220ka ka E a k d dE ka ka aE dk dE+=-=eVE E E E a kd dE a k E a kd dE a k a k a k ka tg dk dE ooo o 1384.1min max ,01028.2)4349.198sin 34349.198(cos 1.0,4349.198,01028.2)4349.18sin 34349.18(cos 1.0,4349.184349.198,4349.1831,04002222400222121=-=∆<⨯-=+==>⨯=+====∴==--则能带宽度对应能带极大值。
