桥梁钻孔灌注桩基础桩身完整性检测方法分析

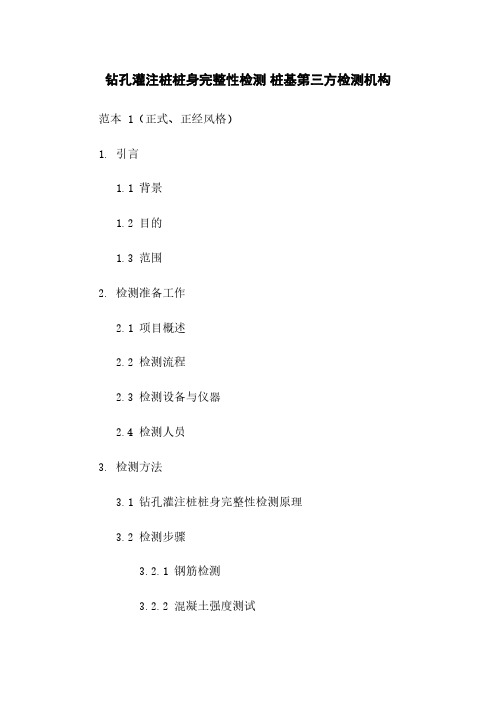

钻孔灌注桩桩身完整性检测桩基第三方检测机构范本 1（正式、正经风格）1. 引言1.1 背景1.2 目的1.3 范围2. 检测准备工作2.1 项目概述2.2 检测流程2.3 检测设备与仪器2.4 检测人员3. 检测方法3.1 钻孔灌注桩桩身完整性检测原理3.2 检测步骤3.2.1 钢筋检测3.2.2 混凝土强度测试3.2.3 桩身完整性检测4. 检测结果与分析4.1 钢筋检测结果4.2 混凝土强度测试结果4.3 桩身完整性检测结果4.4 结果分析与评价5. 结论5.1 检测结果总结5.2 风险评估5.3 建议措施6. 附件6.1 技术图纸6.2 检测记录6.3 检测数据注释:1. 钻孔灌注桩：一种常用的桩基深基坑支护形式，通过在地下打孔，然后灌浆加固的方式形成的桩体。

2. 桩身完整性检测：通过对钻孔灌注桩的桩身进行检测，确定桩身的完整性及稳定性。

3. 第三方检测机构：独立于设计单位和施工单位之外的专业检测机构，负责钻孔灌注桩桩身完整性的检测工作。

范本 2（活泼、风趣风格）1. 前言想不想了解如何检测钻孔灌注桩的桩身完整性？嘿嘿，你来对地方了！本文档将详细介绍如何进行这项检测工作。

2. 检测流程想要顺利进行钻孔灌注桩桩身完整性检测，首先需要做好准备工作。

包括确定项目范围、制定检测流程，选择合适的设备和仪器，当然还不能少了专业的检测人员。

3. 检测方法要不要知道钻孔灌注桩桩身完整性检测的原理呢？我们这就来告诉你！还有详细的检测步骤，比如钢筋检测、混凝土强度测试等等。

4. 检测结果与分析嘿嘿，好奇心都被勾起来了吧？别着急，我们来揭晓钻孔灌注桩桩身完整性检测的结果了！钢筋检测、混凝土强度测试、桩身完整性检测等方面，都会有详细的结果与分析哦。

5. 结论终于到了最重要的部分了！我们会对检测结果进行总结，进行风险评估，并提供一些建议措施，让你的钻孔灌注桩更加安全稳固。

6. 附件当然少不了一些附件啦！技术图纸、检测记录、检测数据等等，统统都有！法律名词及注释：1. 钻孔灌注桩：一种超级棒的地基工程形式，通过在地下钻洞，然后注入巨大的力量，使得地基更加牢固。

钻孔灌注桩检检测方案标题：钻孔灌注桩检测方案一、检测背景和目的钻孔灌注桩是工程建设中常用的一种基础形式，广泛应用于桥梁、房屋等结构物中。

由于其施工工艺复杂，影响因素多，因此，对钻孔灌注桩进行全面的质量检测是保证工程质量的重要环节。

本检测方案旨在确保钻孔灌注桩的施工质量，预防潜在的质量问题，提高工程的安全性和可靠性。

二、检测原则1、全面性原则：对钻孔灌注桩的施工全过程进行全面检测，包括成孔、钢筋笼制作与安装、混凝土灌注等环节。

2、安全性原则：在检测过程中，必须保证被检测的钻孔灌注桩及其周围结构物的安全，避免检测过程中出现意外破坏。

3、预防性原则：通过检测，及时发现潜在的质量问题，预防质量事故的发生。

三、检测内容及方法1、成孔质量检测：采用超声波投射法或井径仪测量孔径，判断孔径是否满足设计要求。

同时检查孔深、孔底沉渣等参数。

2、钢筋笼制作与安装质量检测：检查钢筋规格、数量、位置是否符合设计要求。

采用电磁感应法检测钢筋笼的焊接质量。

3、混凝土灌注质量检测：在灌注过程中，采用声波透射法检测混凝土的均匀性和密实度。

灌注结束后，采用超声波无损检测法检测桩身混凝土的完整性。

4、承载力检测：采用静载试验检测钻孔灌注桩的承载力，判断其是否满足设计要求。

四、检测流程1、制定检测计划，明确检测内容和方法。

2、现场准备工作：清理检测现场，确保安全。

安装检测设备，准备检测工具。

3、进行成孔质量检测、钢筋笼制作与安装质量检测、混凝土灌注质量检测和承载力检测。

4、整理检测数据，分析结果，形成检测报告。

5、对不合格的钻孔灌注桩进行整改，重新进行检测。

五、总结本检测方案通过对钻孔灌注桩的全面质量检测，能够有效地保证工程质量，预防潜在的质量问题。

在检测过程中，应遵循全面性、安全性和预防性的原则，确保检测结果的准确性和可靠性。

对于不合格的钻孔灌注桩，应及时进行整改和重新检测，确保工程的安全性和可靠性。

钻孔灌注桩检测方案一、检测目的钻孔灌注桩是桥梁工程中常用的基础形式之一，对桩的检测是保证桥梁安全运行的重要手段。

四种常用基桩完整性检测方法对比分析某高速公路桥梁工程桩，桩径：1600 mm；桩长：43.5 m，桩型钻孔灌注桩。

桩基验收检测方案为超声波透射法检测，分别对次桩依次采用：超声波透射法检测，低应变反射波法检测，钻孔取芯完整性检测，钻孔电视检测四种检测方法对其进行完整性判定。

一、超声波透射法检测检测目的：基桩的完整性仪器型号：RSM-SY7(F)采用四只45KHz超声波跨孔探头，一次提升同时完成四管，六剖面的测试，从超声波测试结果来看，发现有五个剖面在6.8-7.0米处，出现幅值超判据情况。

再对该桩6.9米处异常点波形观察，异常点信号首波幅值和后续谐振波信号都偏弱，但其声速正常。

由于是在同深度，多剖面信号异常，在与施工方沟通排除声测管焊接因素的影响，在做钻孔取芯前，使用低应变反射波法检测进一步查明缺陷情况。

二、低应变反射波法检测检测目的：基桩的完整性仪器型号：RSM-PRT(M)采用加速度传感器，通过改变不同的锤击频率及不同的采样间隔对该桩的 6.8米处的，缺陷进行核查判断。

采用加速度传感器，通过改变不同的锤击频率及不同的采样间隔对该桩的 6.8米处的，缺陷进行核查判断。

第一次采集结果：信号在6.8米处有较小幅值的同相反射。

第二次采集结果：变换传感器安装位置信号在 6.8米处有较大幅值的同相反射，并可见第二次、第三次缺陷反射。

第三次采集结果：采用频率较高的钢筋敲击，提高缺陷位置精度，同相缺陷反射幅值较小，但也很清晰，可见微弱第二次缺陷反射。

最终低应变检测核定其缺陷位置在距桩顶 6.8米处，与超声波投射法检测缺陷深度相符，因低应变数据缺陷较为严重，怀疑桩大面积断桩，决定采用钻孔取芯进一步验证其缺陷情况。

三、钻孔取芯完整性检测检测目的：基桩的完整性仪器型号：钻孔取芯机采用钻机对该桩进行钻孔取芯检测，着重观察该桩 6.9米处混凝土完整性情况，但通过对芯样的目测观察，在 6.9 米处未取出连续较完整的芯样，以钻孔取芯检测结果出具报告也很难判定该桩缺陷情况。

公路桥梁灌注桩桩身完整性检测技术与方法分析摘要：公路桥梁的结构安全和完整性对交通安全至关重要。

灌注桩桩身完整性检测对于保障桩基稳定性和承载能力至关重要。

本文分析了公路桥梁灌注桩桩身完整性检测技术与方法，并评估了它们的优势和局限性。

通过比较不同技术和方法的综合性能，以及展望未来发展趋势，本文为相关领域的研究和实践提供了指导。

关键词：公路桥梁灌注桩；分析与评价；新技术与方法；案例分析与实验验证引言公路桥梁的完整性对交通安全至关重要，而灌注桩桩身的完整性检测对桩基的稳定性和承载能力至关重要。

目前，常用的检测方法包括声波检测、激光测距和电阻率测量。

本文将比较这些方法的优劣和适用性，并展望未来发展趋势。

通过本文，我们希望为研究人员和工程师提供灌注桩桩身完整性检测的参考和指导，促进其在工程中的应用。

一、公路桥梁灌注桩桩身完整性检测技术概述（一）公路桥梁灌注桩的定义与分类- 公路桥梁灌注桩是指将钢筋混凝土灌注到钻孔中，形成的承载桥梁荷载的结构元件。

- 根据施工材料、施工方法和桩体形状等方面的差异，可以将灌注桩分为常规灌注桩、搅拌桩、静压灌注桩等不同类型。

（二）桩身完整性检测的重要性- 桩身完整性检测是保证公路桥梁结构安全性和使用寿命的关键环节。

- 桩身的完整性问题可能导致桩体承载能力下降、抗震性能削弱、服务性能下降等安全隐患。

- 及时发现和修复桩身的完整性问题，可以避免事故的发生，延长桥梁的使用寿命。

二、传统桩身完整性检测方法的分析与评价（一）钻孔取芯法- 方法：通过钻孔取样，将取得的混凝土芯样进行检测。

- 优点：可以直接获取混凝土内部的质量状态，并进行实验室分析。

- 缺点：破坏性大，需要进行大量钻孔工作，工作量大且费时费力。

- 适用场景：适用于对灌注桩完整性问题的全面检测，以及对桩身混凝土强度和质量进行实验室分析的情况。

（二）无损检测法- 方法：包括超声波、地电法、地磁法等，通过对桩身的非破坏性检测，获取桩身实际状态。

钻孔灌注桩检测方法1、成孔质量检测成孔质量检测内容主要包括成孔的孔径、孔形、倾斜度、深度以及孔底沉渣厚度等。

钻孔灌注桩成孔后，应检测孔径、孔形、倾斜度、孔深及孔底沉渣厚度，其质量标准应符合规范要求。

如沉渣厚度大于规范要求，应进行二次清孔。

2、桩身混凝土质量检测钻孔灌注桩混凝土质量检测采用超声波检测，超声波具有频率高、波长短、穿透能力强以及携带信息量大等特点，因而被广泛应用于桩基完整性检测，其检测原理是利用超声波在混凝土中传播的声学参数变化情况来分析桩基的完整性。

3、承载力检测钻孔灌注桩承载力检测主要有静荷载试验和动荷载试验两种。

静荷载试验是将桩置于接近极限平衡状态的特定环境中，测试其承受极限荷载的能力。

动荷载试验则是通过在桩顶施加一定频率的振动力，使桩产生一定程度的运动，从而测定桩的动应力与动应变的关系，以判断桩的承载力及在动荷载作用下的工作性能。

4、完整性检测钻孔灌注桩完整性检测主要有钻芯法、低应变法、高应变法和声波透射法等。

钻芯法是利用钻机在桩身混凝土中钻取芯样，通过芯样观察桩身混凝土的完整性，以判断桩身混凝土的质量。

低应变法是利用低应变仪在桩顶施加一定频率的振动力，通过分析桩身内力的变化情况来判断桩身完整性。

高应变法是利用高应变仪在桩顶施加高频率的振动力，通过分析桩身内力和位移的变化情况来判断桩身完整性。

声波透射法则是利用声波在混凝土中传播的声学参数变化情况来分析桩身完整性。

5、防腐性检测钻孔灌注桩防腐性检测主要有钢筋锈蚀程度检测和混凝土电阻率检测等。

钢筋锈蚀程度检测主要是通过测量钢筋的直径和强度等指标来判断其锈蚀程度。

混凝土电阻率检测则是通过测量混凝土的电阻率来判断其耐久性。

总之，钻孔灌注桩检测方法对于确保工程质量至关重要。

在实践中，应根据具体情况选择合适的检测方法，以提高检测结果的准确性和可靠性。

还应加强工程质量的监督和管理，以确保工程质量的安全性和稳定性。

钻孔灌注桩检测一、检测方法钻孔灌注桩是工程中常用的基础形式之一，在施工过程中，检测钻孔灌注桩的质量是非常重要的。

灌注桩桩身完整性检测流程及方法选择好合理的检测方法，需按照下图的检测程序进行桩基检测。

1、钻芯法钻孔取芯法主要是采用钻孔机（一般带10mm内径）对桩基进行抽芯取样，根据取出芯样，可对桩基的长度、混凝土强度、桩底沉渣厚度、持力层情况等作清楚的判断。

目的测检灌注桩桩长、桩身混凝土强度、桩底沉渣厚度，判断或鉴别桩端持力层岩土性状，判定桩身完整性类别。

低应变检测法是使用小锤敲击桩顶，通过粘接在桩顶的传感器接收来自桩中的应力波信号，采用应力波理论来研究桩土体系的动态响应，反演分析实测速度信号，频率信号，从而获得桩的完整性。

目的检测桩身缺陷及其位置，判定桩身完整性类别。

3、高应变法高应变检测法是一种检测桩基桩身完整性和单桩竖向承载力的方法，该方法是采用锤重达桩身重量10%以上或单桩竖向承载力1%以上的重锤以自由落体击往桩顶，从而获得相关的动力系数，应用规定的程序，进行分析和计算，得到桩身完整性参数和单桩竖向承载力，也称为Case法或Cap-wape法。

目的判定单桩竖向抗压承载力是否满足设计要求；检测桩身缺陷及其位置，判定桩身完整性类别；分析桩侧和桩端土阻力；进行打桩过程监控。

声波透测法是在灌注桩基混凝土前，在桩内预埋若干根声测管，作为超声脉冲发射与接收探头的通道，用超声探测仪沿桩的纵轴方向逐点测量超声脉冲穿过各横截面时的声参数，然后对这些测值采用各种特定的数值判据或形象判断，进行处理后，给出桩身缺陷及其位置，判定桩身完整性类别。

目的检测灌注桩桩身缺陷及其位置，判定桩身完整性类别。

5、静载试验法静载试验是利用接近于桩的实际受力状况，分级在桩顶施加荷载，通过观测桩顶的位移沉降，根据一定的判别标准获得单桩的承载力的方法。

是目前检测单桩的承载力最可靠的方法，当采用其他间接方法获得检测结果有争议时用它来进行仲裁。

最大的优点在于方法准确可靠，但是做起来费时费钱，检测数量少，代表性差，而且大吨位基桩由于加载设备限制很难进行。

钻孔灌注桩桩身完整性检测方法的探讨摘要：桩基是建（构）筑物及市政工程重要组成部分，是上部结构荷载传递给地基关键部分，其质量的好坏直接关系到整个建筑物。

为避免桩基给工程质量带来隐患，施工完成后需进行对桩身完整性进行质量检测，检测结果对工程下一步进展具有十分重要的意义。

关键词：桩基桩身完整性工程质量检测1引言桩基属于建筑物基础的一部分，基础在建筑物或构筑物中承担着上部永久性荷载及临时荷载，并将这部分荷载传递、扩散到地基中。

如果桩基质量不能达到设计或规范要求，上部结构会产生不同程度的质量问题，如裂缝，倾斜甚至是倒塌。

钻孔灌注桩施工具有高度的隐蔽性，施工工艺复杂，地质条件差异较大等特点，容易产生断桩、夹泥、离析、桩底沉渣不符合要求等问题，这些问题严重影响着灌注桩的承载力发挥，给工程带来隐患。

为了确保桩基工程的质量与安全，必须对桩的完整性进行检测和评价。

《建筑基桩检测技术规范》JGJ106-2014和《建筑地基设计技术规范》GB50007-2011中指出：对于桩身完整性为Ⅰ，Ⅱ类桩后续可不做处理，可直接应用到工程中；对于桩身完整性为Ⅲ，Ⅳ类桩必须经过加固处理经设计验算复核后才能应用到工程中。

现阶段，在条件允许情况下，可以选择多种方法来检测桩身完整性，以获取准确的数据。

目前国内外对于桩身完整性检测方法有：低应变，高应变，声波透射，钻芯法。

前两种属于动测法，是以应力波理论为基础发展起来的。

动测法在国外发展大约在1930年左右，在我国基桩动测技术大概有40多年的历史。

采用声波透射法检测钻孔灌注桩的桩身完整性是建立在超声波法检测混凝土强度，发展于上世纪40年代，经过几十年的发展与积累，声波透射法检测桩身完整性在仪器设备，检测技术，数据处理等方面得到了很大的发展。

钻芯法目前国内外对这项技术发展也比较成熟，起源于工程地质勘探。

本文主要结合工程实际情况对某工程的钻孔灌注桩采用低应变，高应变，声波透射，钻芯法检测桩身完整性，然后针对检测结果进行分析比较后给出四种检测方法的优缺点。

桥梁钻孔灌注桩基础桩身完整性检测方法分析作者：韦林林李建凯来源：《商品与质量·学术观察》2013年第04期摘要：在桥梁施工的过程中，加强桩身完整性检测的主要意义是保证桥梁桩身的完整性，找出存在的缺陷和具体的存在位置，以实现桥梁施工质量的合格。

本文在分析灌注桩常见质量问题的基础上，从其高应变、低应变等动力测试方法的角度，就桥梁钻孔灌注桩基础桩身完整性检测方法进行了研究，旨在为提升桥梁施工的质量，提供理论层面的参考。

关键词：桥梁；灌注桩；基础桩身；完整性；检测方法1 对桥梁施工存在问题的分析1.1 桥梁钻孔灌注桩施工存在的问题在施工的过程中因为停电或者相关的原因，导致灌注混凝土不能够连续的完成，在灌注间断一段时间之后，混凝土的隔水层发生凝固现象，产生了硬壳，再进行混凝土灌注的时候不能够很好的下灌，只能够通过将导管拔出，当泥浆进入管内后肯定会出现断桩。

如果通过将管内混凝土的压力增大来讲隔水层冲破，那么桩身里面必定会残留破碎的老隔水层混凝土，导致灌注桩身局部混凝土不合格。

使用泥浆护壁成孔，但是针对存在差异的土层，要通过配置密度不一样的泥浆来施工，否则的话可能会导致孔壁发生坍塌。

在使用循环法进行清孔的过程中，要按照孔的深度大小，做好洗孔时间的控制，如果洗孔的时间太短，容易导致孔底积累大量的沉渣，造成桩端承载力不能很好的发挥。

当混凝土不具备良好的和易性时，会很容易造成离析问题。

1.2 人工挖孔灌注桩如果土层所处的位置地下水渗流特别的严重，那么很容易造成土壁发生崩塌，土体失去稳定的支撑而产生塌方。

当土层存在动水压力，或者产生流砂问题的时候，护壁下面的土层会由于没有强度的支持而产生井涌，导致土体层与护壁层的脱空，随之也会导致孔形不规则问题产生。

在挖孔的过程中，如果边进行挖孔边抽水，会由于地下水位的下降，使得护壁受到下沉土层产生一定的负摩擦力，导致环向裂缝的出现；当护壁受到的周围土的压力不平均的条件下，又会受到弯矩、剪力的作用，导致垂直裂缝的产生；在灌注桩完成之后，护壁与灌注桩的桩身结合成一部分，护壁作为灌注桩身的构成部分，当护壁裂缝产生破损或者错位的问题时，会对灌注桩身的质量、侧阻力的发挥产生一定的影响。

钻孔灌注桩桩基检测方案1、工程试桩检测根据本工程设计要求，本工程在基础设计正式图出图以前需对本工程现场进行静载试验，主要检测本工程基础桩的竖向抗压和竖向抗拔值，以为设计提供有效的设计依据。

1.1、工程试桩均采用慢速维持荷载法，根据现场实际情况调整试桩位置。

1.2、试桩顺序：先进行竖向抗压试验，再进行竖向抗拔试验。

1.3、桩身检测等砼强度达到70%以上委托检测。

1.4、试桩施打后不少于25天方能进行竖向静载试验。

1.5、试桩检测单位由建设单位委托有相应资质的单位进行。

1.6、试桩桩头按设计单位出具的试桩图要求制作，试桩检测完成后按要求进行将试桩桩头破除，露出桩头主筋以便给筏基进行锚固。

1.7、静载试验施工过程如下：（1）桩头超灌砼人工凿除：（2）按设计要求加焊桩头钢筋（3）桩头、桩身混凝土养护达到设计强度后进行静载试验。

2、桩身完整性检测2.1、混凝土桩的桩身完整性检测的抽检数量应符合下列规定：（1）柱下三桩或三桩以下的承台抽检桩数不得少于1 根。

（2）设计等级为乙级，或地质条件复杂。

成桩质量可靠性较低的灌注桩，抽检数量不应少于总桩数的20%，且不得少于1 根，每个柱下承台检测数不应小于1根。

（3）其他桩基工程的抽检数量不应少于总桩数的20%，且不得少于10 根。

本工程混凝土桩的桩身完整性检测由建设单位委托有相应资质的单位进行；检测数量由建设单位、监理单位、施工单位共同根据以上规定进行现场确认。

2.2、桩身完整性检测采用低应变法，受检桩混凝土强度至少达到设计强度的70%以上，且不小于15MPa。

3、静载试验承载力检测根据《建筑基桩检测技术规范》(JGJ106-2014)要求当符合下列条件之一时，应采用单桩竖向抗压承载力静载试验进行验收检测：抽检数量不应少于总桩数的l%，且不少于3根；当总桩数在50 根以内时，不应少于2根。

（1）设计等级为甲级的桩基；（2）地质条件复杂、桩施工质量可靠性低；（3）本地区采用的新桩型或新工艺；（4）挤土群桩施工产生挤土效应。
