液压泵液压马达试验台知识讲解

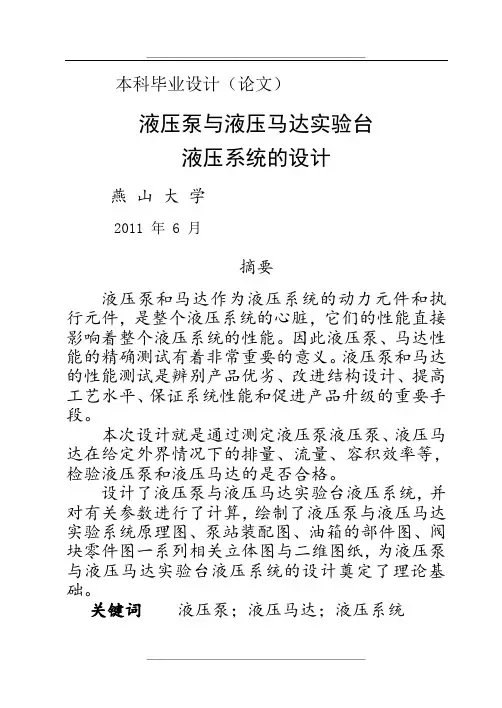

本科毕业设计（论文）液压泵与液压马达实验台液压系统的设计燕山大学2011 年 6 月摘要液压泵和马达作为液压系统的动力元件和执行元件，是整个液压系统的心脏，它们的性能直接影响着整个液压系统的性能。

因此液压泵、马达性能的精确测试有着非常重要的意义。

液压泵和马达的性能测试是辨别产品优劣、改进结构设计、提高工艺水平、保证系统性能和促进产品升级的重要手段。

本次设计就是通过测定液压泵液压泵、液压马达在给定外界情况下的排量、流量、容积效率等，检验液压泵和液压马达的是否合格。

设计了液压泵与液压马达实验台液压系统，并对有关参数进行了计算，绘制了液压泵与液压马达实验系统原理图、泵站装配图、油箱的部件图、阀块零件图一系列相关立体图与二维图纸，为液压泵与液压马达实验台液压系统的设计奠定了理论基础。

关键词液压泵；液压马达；液压系统AbstractAs the power components and the actuator components of hydraulic system ,the hydraulic pump and the motor are the heart of the entire hydraulic system, of which the performance directly affects the entire hydraulic system`s. Therefore, there is very important significance to test the performance of hydraulic pumps and motors accurately. The performance test is an important means of identifying product strengths and weaknesses, improving structural design and technological level, ensuring system performance and promoting product upgrading.The design involved in this paper mainly discusses how to test hydraulic the eligibility of pumps and hydraulic motors by measuring displacement, flow, volumetric efficiency of the hydraulic pump-hydraulic pump, hydraulic motors with given external conditions.In this paper,we design the hydraulic system bench of the hydraulic pump and hydraulic motor, and calculate the relatedparameters , draw series of three-dimensional maps and two-dimensional drawings of the hydraulic pump and hydraulic motor,including Schematic experimental system, pump station assembly drawings, parts drawings of tank and valve block parts diagrams,which lay a theoretical foundation for the design of the hydraulic pump and hydraulic motor hydraulic system bench.Key words hydraulic pump; hydraulic motor; hydraulic system目录第1章绪论1.1 课题背景1.1.1国内外液压泵（马达）实验台发展状况近些年随着计算机技术、测试技术、液压技术的不断进步，液压泵、马达性能测试试验台的技术取得了飞速发展。

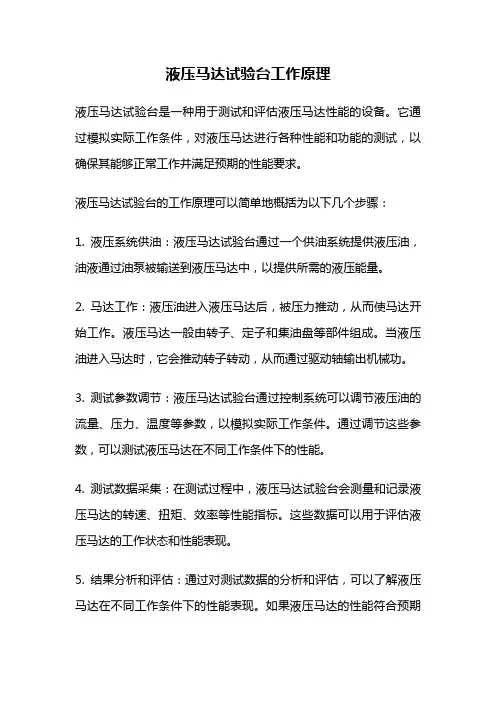

液压马达试验台工作原理液压马达试验台是一种用于测试和评估液压马达性能的设备。

它通过模拟实际工作条件，对液压马达进行各种性能和功能的测试，以确保其能够正常工作并满足预期的性能要求。

液压马达试验台的工作原理可以简单地概括为以下几个步骤：1. 液压系统供油：液压马达试验台通过一个供油系统提供液压油，油液通过油泵被输送到液压马达中，以提供所需的液压能量。

2. 马达工作：液压油进入液压马达后，被压力推动，从而使马达开始工作。

液压马达一般由转子、定子和集油盘等部件组成。

当液压油进入马达时，它会推动转子转动，从而通过驱动轴输出机械功。

3. 测试参数调节：液压马达试验台通过控制系统可以调节液压油的流量、压力、温度等参数，以模拟实际工作条件。

通过调节这些参数，可以测试液压马达在不同工作条件下的性能。

4. 测试数据采集：在测试过程中，液压马达试验台会测量和记录液压马达的转速、扭矩、效率等性能指标。

这些数据可以用于评估液压马达的工作状态和性能表现。

5. 结果分析和评估：通过对测试数据的分析和评估，可以了解液压马达在不同工作条件下的性能表现。

如果液压马达的性能符合预期要求，那么可以认为其工作正常；如果性能不符合要求，就需要进一步分析问题原因并采取相应的措施进行修复或改进。

液压马达试验台的工作原理基于液压传动的基本原理，通过液压油的压力和流量来传递能量和控制马达的工作。

它能够模拟液压马达在实际工作中的各种工况，并通过测试和评估来验证马达的性能和可靠性。

液压马达试验台是一种重要的设备，它通过模拟实际工作条件，对液压马达进行性能和功能的测试，以确保其能够正常工作并满足预期要求。

通过了解液压马达试验台的工作原理，我们能够更好地理解液压马达的工作机制和性能特点。

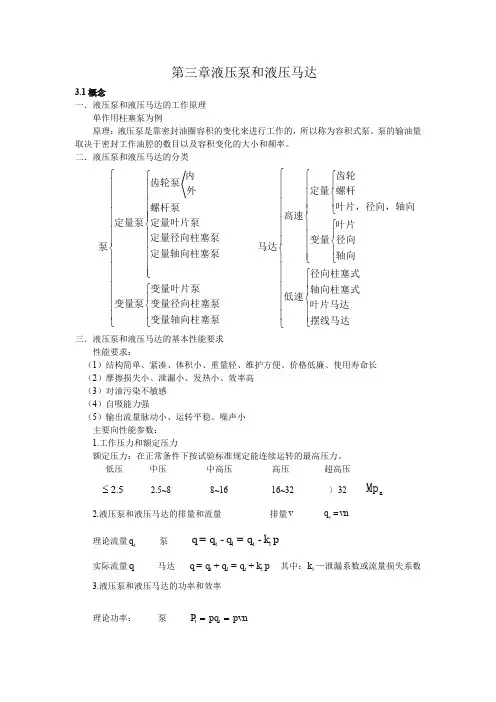

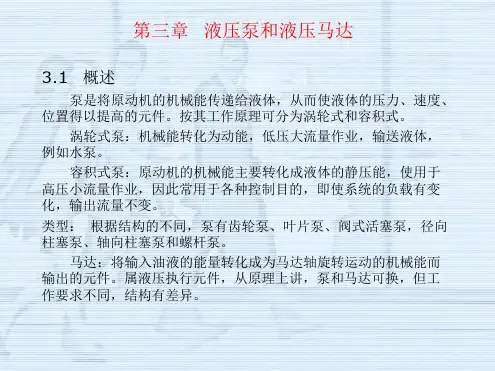

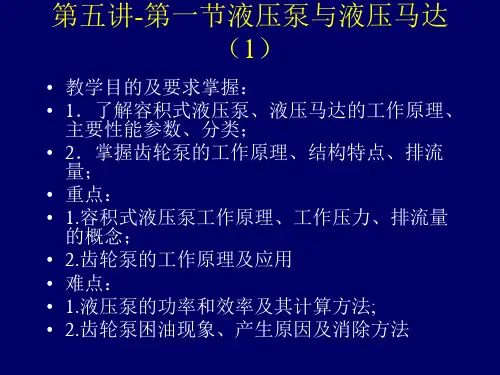

第三章液压泵和液压马达3.1概念一．液压泵和液压马达的工作原理 单作用柱塞泵为例原理：液压泵是靠密封油圈容积的变化来进行工作的，所以称为容积式泵。

泵的输油量取决于密封工作油腔的数目以及容积变化的大小和频率。

二．液压泵和液压马达的分类⎧⎧⎪⎪⎪⎪⎪⎪⎪⎪⎪⎪⎨⎪⎪⎪⎪⎨⎪⎪⎪⎪⎪⎩⎪⎪⎧⎪⎪⎨⎪⎪⎪⎩⎩内齿轮泵外螺杆泵定量泵定量叶片泵定量径向柱塞泵泵定量轴向柱塞泵变量叶片泵变量泵变量径向柱塞泵变量轴向柱塞泵 ⎧⎧⎧⎪⎪⎪⎨⎪⎪⎪⎪⎪⎪⎩⎪⎨⎪⎧⎪⎪⎪⎪⎪⎨⎪⎨⎪⎪⎪⎩⎩⎪⎧⎪⎪⎪⎪⎪⎨⎪⎪⎪⎪⎩⎩齿轮定量螺杆叶片，径向，轴向高速叶片变量径向马达轴向径向柱塞式轴向柱塞式低速叶片马达摆线马达 三．液压泵和液压马达的基本性能要求性能要求：（1）结构简单、紧凑、体积小、重量轻、维护方便、价格低廉、使用寿命长 （2）摩擦损失小、泄漏小、发热小、效率高 （3）对油污染不敏感 （4）自吸能力强（5）输出流量脉动小、运转平稳、噪声小 主要向性能参数： 1.工作压力和额定压力额定压力：在正常条件下按试验标准规定能连续运转的最高压力。

低压 中压 中高压 高压 超高压5.2≤ 2.5~8 8~16 16~32 〉32 a Mp2.液压泵和液压马达的排量和流量 排量v t q =vn理论流量t q 泵t l t l q =q -q =q -k p实际流量q 马达 t l t l q =q +q =q +k p 其中：l k —泄漏系数或流量损失系数 3.液压泵和液压马达的功率和效率理论功率： 泵 t t P pq pvn ==马达 2t t t P T n Tωπ== 其中： t T —理论转矩 ω—角速度 容积效率： 泵： 1l v t tq q=q q η=- 马达：1t l v q q =q qη=- 机械效率： 泵： 1t l m l T T =T T Tη=--转矩损失马达：1l m t tT T=T T T η=--实际转矩输入功率：泵： 2i p T n T ωπ== 马达：i P =p q 输出功率： 泵： q p P o ⋅= 马达： 2o p nT π= 总效率： 泵： 222o t v t v m v m i t m tp pq pq pq p nT nT nT ηηηηηηππηπ===== 马达： 222o t m t v m v m i t v t p nT nT nT p pq pq pq πηππηηηηηη===== 其中：21ttnT pq π=马达输出转矩：2n T p q πη= 12222t v m m pq pq p v n T pv n n n ηηηηηππππ====3.2齿轮泵一．齿轮泵的工作原理二．齿轮泵的流量 排量v 流量q排量：22v D h b z m b ππ==通常取：26.66v z m b =实际流量： 26.66v v Q q n z m b n ηη==流量脉动：max minQ Q Qσ⋅=max Q ——最大瞬时流量min Q ——最小瞬时流量 Q ——平均流量三．低压齿轮泵的结构特点1 固油现象清除办法：开卸荷槽 2 泄漏问题泄漏量大 ○1齿顶 ○2端面 ○3啮合处 容积效率低措施： ○1浮性侧板 ○2浮动轴套 使轴向间隙自动补偿 3 径向液压不平衡措施： ○1减小压油口的尺寸 ○2开压力平衡槽四 齿轮泵的优缺点及应用优点：结构简单，尺寸小，重量轻，制造方便，价格低廉，工作可靠，自吸能力强，对油液污染不敏感。

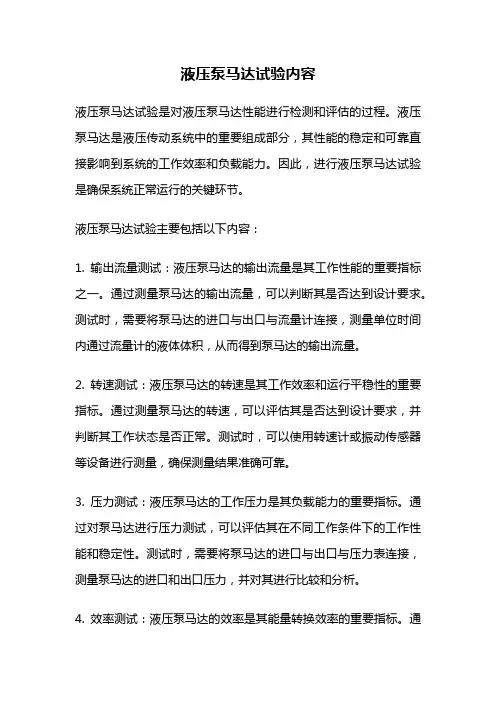

液压泵马达试验内容液压泵马达试验是对液压泵马达性能进行检测和评估的过程。

液压泵马达是液压传动系统中的重要组成部分，其性能的稳定和可靠直接影响到系统的工作效率和负载能力。

因此，进行液压泵马达试验是确保系统正常运行的关键环节。

液压泵马达试验主要包括以下内容：1. 输出流量测试：液压泵马达的输出流量是其工作性能的重要指标之一。

通过测量泵马达的输出流量，可以判断其是否达到设计要求。

测试时，需要将泵马达的进口与出口与流量计连接，测量单位时间内通过流量计的液体体积，从而得到泵马达的输出流量。

2. 转速测试：液压泵马达的转速是其工作效率和运行平稳性的重要指标。

通过测量泵马达的转速，可以评估其是否达到设计要求，并判断其工作状态是否正常。

测试时，可以使用转速计或振动传感器等设备进行测量，确保测量结果准确可靠。

3. 压力测试：液压泵马达的工作压力是其负载能力的重要指标。

通过对泵马达进行压力测试，可以评估其在不同工作条件下的工作性能和稳定性。

测试时，需要将泵马达的进口与出口与压力表连接，测量泵马达的进口和出口压力，并对其进行比较和分析。

4. 效率测试：液压泵马达的效率是其能量转换效率的重要指标。

通过测量泵马达的输入功率和输出功率，可以计算出其效率，并评估其能量转换效率的高低。

测试时，需要测量泵马达的输入功率和输出功率，可以使用功率计等设备进行测量，并进行计算和比较。

5. 温度测试：液压泵马达的工作温度是其正常运行和寿命的重要影响因素。

通过测量泵马达的工作温度，可以判断其是否处于正常工作状态，并评估其散热性能和工作环境的适应性。

测试时，可以使用温度计或红外测温仪等设备进行测量，确保测量结果准确可靠。

以上是液压泵马达试验的基本内容，通过对液压泵马达的各项性能指标进行测试和评估，可以确保其工作性能和负载能力符合设计要求，从而保证整个液压传动系统的正常运行。

在进行试验时，需要注意设备的正确连接和操作，确保试验过程的安全可靠。

液压挖掘机液压泵及马达知识培训液压泵及马达以千斤顶为例，说明最简单的液压传动装置组成：其中包括两种能量转损器件：将机械能转换成液体压力能的手动泵—液压泵以液体压力能转换成机械能的液压缸—液压执行元件液压执行元件有两种形式：1、实现直线往复运动的称为液压缸2、实现旋转运动的称为液压马达根据工作容积变化而进行吸油排油是液压泵的共同特点，因而这种泵也称为容积泵，构成容积泵的基本条件是：机构上能实现具有密封性的工作腔工作腔能周而复始地增大和缩小，当它增大时与吸油口相连，当它缩小时与排油口相连。

吸油口与排油口不能相通。

以上述工作过程可以推论，液压泵具有以下共同的基本效能：液压泵在每一工作週期中吸入或排出的液体容积只取决于工作构件的几何尺寸。

液压泵的理论流量也液压泵的转速成正比。

在不考虑洩露及液体的压缩性时，液压泵的流量与工作压力无关。

液压泵和液压马达的型别主要可分为：齿轮式，叶片式，螺桿式，柱塞式。

t=nqt—理论流量(l) n—转速 (r—排量(l)t具有一定的脉冲效能3、液压泵的工作特点：液压泵的吸油腔压力过低将会产生吸油不足，异常噪声，甚至无法工作。

液压泵的工作压力取决于负载阻力情况变数泵可以通过调节排量来改变流量，定量泵只有改变转速的办法来调节流量。

液压泵的流向具有某种程度的脉动性质液压泵靠工作腔的容积改变来吸排油。

4、液压马达的工作特点：在一般工作条件下，液压马达的进出口压力都高于大气压，因此不存在液压泵的那种吸入性问题结构上对称工作压力差取决与负载力矩。

洩露不可以，制动时仍有滑转。

某些形式的马达必须在回油口加背压才能正常工作。

要更改（4）及公式。
