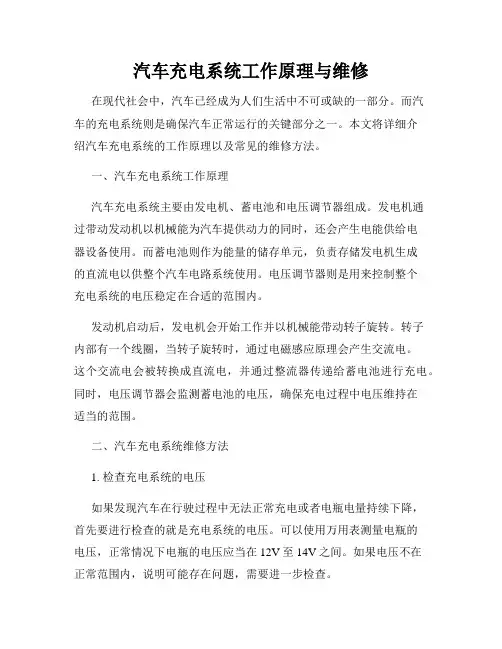

汽车充电系统工作原理与维修在现代社会中，汽车已经成为人们生活中不可或缺的一部分。
而汽车的充电系统则是确保汽车正常运行的关键部分之一。
本文将详细介绍汽车充电系统的工作原理以及常见的维修方法。

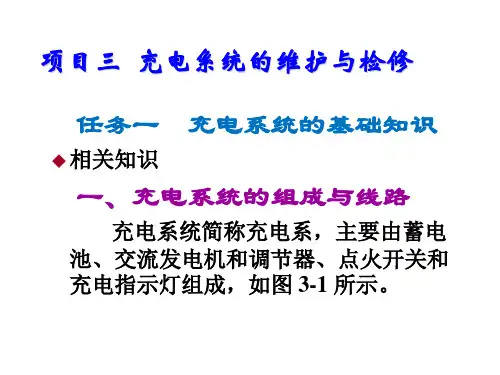

一、汽车充电系统工作原理汽车充电系统主要由发电机、蓄电池和电压调节器组成。
发电机通过带动发动机以机械能为汽车提供动力的同时，还会产生电能供给电器设备使用。
而蓄电池则作为能量的储存单元，负责存储发电机生成的直流电以供整个汽车电路系统使用。
电压调节器则是用来控制整个充电系统的电压稳定在合适的范围内。
发动机启动后，发电机会开始工作并以机械能带动转子旋转。
转子内部有一个线圈，当转子旋转时，通过电磁感应原理会产生交流电。
这个交流电会被转换成直流电，并通过整流器传递给蓄电池进行充电。
同时，电压调节器会监测蓄电池的电压，确保充电过程中电压维持在适当的范围。
二、汽车充电系统维修方法1. 检查充电系统的电压如果发现汽车在行驶过程中无法正常充电或者电瓶电量持续下降，首先要进行检查的就是充电系统的电压。
可以使用万用表测量电瓶的电压，正常情况下电瓶的电压应当在12V至14V之间。
如果电压不在正常范围内，说明可能存在问题，需要进一步检查。
2. 检查发电机驱动带发电机驱动带的磨损和松紧程度会直接影响发电机的工作效果。
因此，定期检查驱动带的状况是维护充电系统的重要步骤之一。
如果驱动带过于松弛或者明显磨损，应及时更换以保证发电机的正常工作。
3. 清洁连接线和接线端子由于长时间使用和外界环境的影响，充电系统的连接线和接线端子容易受到污垢和氧化等问题的影响，导致电路无法正常导电。
定期清洁连接线和接线端子，确保其表面干净、无杂质可以有效地避免这些问题的出现。
4. 判断蓄电池状态蓄电池是汽车充电系统中非常重要的一部分，直接影响到车辆的正常运行。
因此，及时检查蓄电池的状态是必不可少的。
可以通过测量电瓶的电压和使用电瓶测试仪等方式来判断电瓶的状态。
如果发现电瓶老化严重或者电量不足，应及时更换。

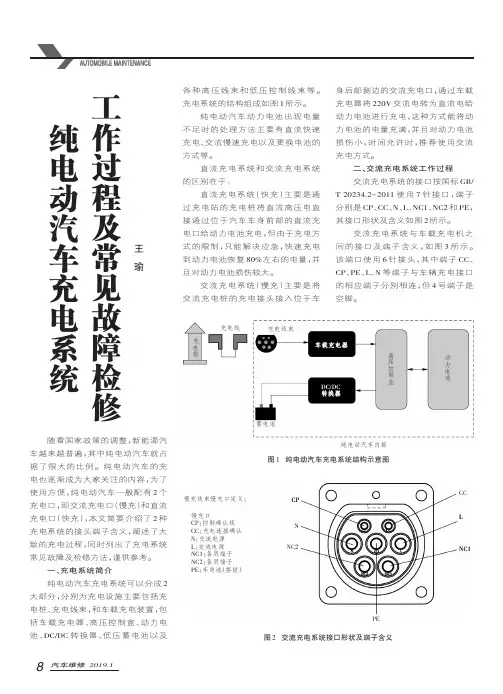

8汽车维修2019.1随着国家政策的调整，新能源汽车越来越普遍，其中纯电动汽车就占据了很大的比例。
纯电动汽车的充电也逐渐成为大家关注的内容，为了使用方便，纯电动汽车一般配有2个充电口，即交流充电口（慢充）和直流充电口（快充），本文简要介绍了2种充电系统的接头端子含义，阐述了大致的充电过程，同时列出了充电系统常见故障及检修方法，谨供参考。
一、充电系统简介纯电动汽车充电系统可以分成2大部分，分别为充电设施主要包括充电桩、充电线束，和车载充电装置，包括车载充电器、高压控制盒、动力电池、DC/DC 转换器、低压蓄电池以及各种高压线束和低压控制线束等。
充电系统的结构组成如图1所示。
纯电动汽车动力电池出现电量不足时的处理方法主要有直流快速充电、交流慢速充电以及更换电池的方式等。
直流充电系统和交流充电系统的区别在于：直流充电系统（快充）主要是通过充电站的充电桩将直流高压电直接通过位于汽车车身前部的直流充电口给动力电池充电，但由于充电方式的限制，只能解决应急，快速充电到动力电池恢复80%左右的电量，并且对动力电池损伤较大。
交流充电系统（慢充）主要是将交流充电桩的充电接头接入位于车身后部侧边的交流充电口，通过车载充电器将220V 交流电转为直流电给动力电池进行充电，这种方式能将动力电池的电量充满，并且对动力电池损伤小，时间允许时，推荐使用交流充电方式。
二、交流充电系统工作过程交流充电系统的接口按国标GB/T 20234.2-2011使用7针接口，端子分别是CP 、CC 、N 、L 、NC1、NC2和PE ，其接口形状及含义如图2所示。
交流充电系统与车载充电机之间的接口及端子含义，如图3所示。
该端口使用6针接头，其中端子CC 、CP 、PE 、L 、N 等端子与车辆充电接口的相应端子分别相连，但4号端子是空脚。
纯电动汽车充电系统工作过程及常见故障检修王瑜图1纯电动汽车充电系统结构示意图图2交流充电系统接口形状及端子含义蓄电池纯电动汽车内部充电线束高压控制盒动力电池充电线充电桩慢充线束慢充口定义：CP N NC2NC1LCC NC2NC1PE慢充口CP ：控制确认线CC ：充电连接确认N ：交流电源L ：交流电源NC1：备用端子NC2：备用端子PE ：车身地（搭铁）9汽车维修2019.1交流充电系统工作电路，如图4所示，充电桩中的供电控制装置通过检测CC 连接确认信号后，把S1开关从12V 端切换到PWM 端；当检测点1电压降到6V 时，充电桩控制K1、K2开关闭合输出电流。
第四章04北汽新能源汽车充电系统及检修一、充电系统概述（一）充电方式充电系统是新能源汽车主要的能源补给系统，充电方式通常有慢充、快充以及再生制动时的能量回收等几种方式。
一、充电系统概述1. 慢充系统构成简图一、充电系统概述2. 快充系统构成简图一、充电系统概述3. CAN 网络框架一、充电系统概述4. 再生制动能量回收系统（1）制动能量回收（2）再生制动能量回收系统的类型（3）一般再生制动系统的结构与原理一、充电系统概述（二）各段高压线束及接口1．快充线束快充线束是指连接快充口到高压盒之间的线束接高压盒。
一、充电系统概述2. 交流充电接口电动汽车传导充电用的交流充电接口，其额定电压不超过440V（AC），频率50Hz，额定电流不超过63A（AC）。
一、充电系统概述3. 直流充电接口一、充电系统概述（三）交流充电控制导引电路与控制原理1．交流充电控制导引电路（1）充电模式3一、充电系统概述（三）交流充电控制导引电路与控制原理1．交流充电控制导引电路（1）充电模式3一、充电系统概述（三）交流充电控制导引电路与控制原理1．交流充电控制导引电路（1）充电模式3一、充电系统概述（2）充电模式2一、充电系统概述2．控制导引电路的基本功能（1）连接确认与电子锁（2）充电连接装置载流能力和供电设备供电功率的识别（3）充电过程的监测（4）充电系统的停止一、充电系统概述3．充电过程的工作控制程序（1）车辆插头与车辆插座插合，使车辆处于不可行驶状态（2）确认供电接口已完全连接（对于充电模式3的连接方式A 和连接方式B）（3）确认车辆接口已完全连接（对于连接方式B和连接方式C）（4）确认充电连接装置是否已完全连接（5）车辆准备就绪（6）供电设备准备就绪（7）充电系统的启动（8）检查供电接口的连接状态及供电设备的供电能力变化情况（9）正常条件下充电结束或停止（10）非正常条件下充电结束或停止一、充电系统概述（四）直流充电控制导引电路与控制原理1．控制导引电路2．控制导引电路参数一、充电系统概述对象参数符号单位标称值最大值最小值非车载充电机R1等效电阻R1Ω10001030970上拉电压U1V1212.611.4测试点1电压U1a V1212.811.2U1b V6 6.8 5.2U1c V4 4.8 3.2车辆插头R2等效电阻R2 Ω10001030970 R3等效电阻R3 Ω10001030970车辆插座R4等效电阻R4 Ω10001030970电动汽车R5等效电阻R5 Ω10001030970上拉电压U2V1212.611.4测试点2电压U2a V1212.811.2U2b V6 6.8 5.3一、充电系统概述3．充电控制过程（1）将车辆插头与车辆插座插合，使车辆处于不可行驶状态（2）车辆接口连接确认（3）非车载充电机自检（4）充电准备就绪（5）充电阶段（6）正常条件下充电结束（7）非正常条件下充电中止一、充电系统概述4．充电电路原理（1）在充电机端和车辆端均设置IMD电路，供电接口连接后到K5、K6合闸充电之前，由充电机负责充电机内部（含充电电缆）的绝缘检查；充电机端的IMD回路通过开关从充电直流回路断开，且K5、K6合闻之后的充电过程期间,由电动汽车负责整个系统的绝缘检査。
汽车充电系的工作原理及常见故障汽车充电系统通常由以下几个主要部分组成：电池、充电器、控制器、电动机和配电系统。
汽车的电池是负责储存电能的设备。
充电器则负责将外部电源的电能输入到电池中进行充电。
控制器则是对电池进行监控和管理的装置，可以根据需要对电池进行充电或放电，以确保电池的正常工作。
电动机是将电能转化为机械能的核心设备，在电动汽车中负责驱动汽车行驶。
配电系统则是负责将电能从电池传输到电动机，以供其工作。
汽车充电系统的工作原理是将电源的电能转化为机械能。
电池首先通过充电器从外部电源中得到电能，然后电能通过控制器进行管理和调节。
控制器会根据电池的需要，控制电池的充电和放电。
当电池需要充电时，控制器会将电能从充电器传输到电池中进行充电；而当电池需要放电时，控制器会将电能从电池传输到电动机中，使其转动从而驱动汽车前进。
充电系统常见的故障有以下几种情况：充电器故障、电池寿命衰退和电动机失效。
充电器故障可能是由于充电器内部电路损坏、充电器与电源连接不良或操作错误等原因而引起的。
这时，充电器无法将电能传输到电池中进行充电，从而影响了电池的工作。
电池寿命衰退是指电池容量减少、电池使用时间变短等现象。
这可能是由于电池老化、电池内部损坏或充电不当等原因而引起的。
电动机失效是指电动机无法正常工作。
这可能是由于电动机内部故障、电动机与配电系统之间的连接问题或电动机供电不足等原因而引起的。
为避免上述故障的发生，可以采取以下措施：定期检查充电器和电池的工作状况，确保它们正常工作；正确操作充电器，遵循操作说明书中的充电要求；定期检查电池的容量和健康状况，及时更换老化的电池；注意电动机的使用情况，避免过载或超负荷使用。
汽车充电系统的工作原理和常见故障对于理解和维护汽车充电系统都至关重要。
充电系统是电动汽车和混合动力汽车的核心组成部分，通过了解工作原理和常见故障，可以及时发现并解决问题，也可以确保汽车充电系统的正常运行。
