OptiX OSN1500DXA单板的功能和特性及工作原理

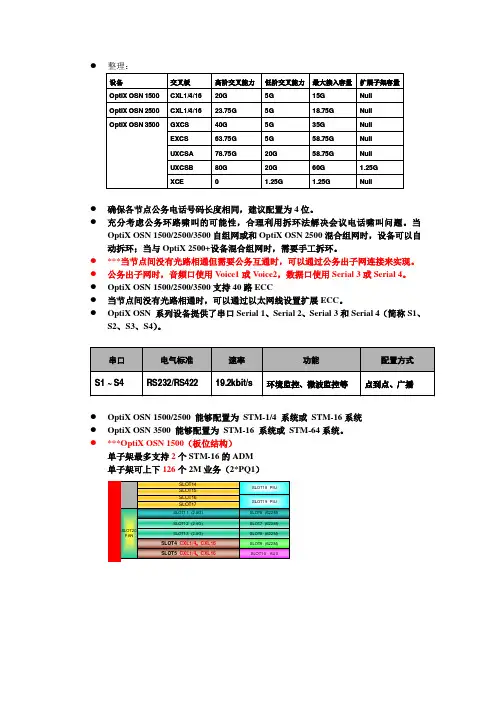

● 整理：Null 58.75G 20G 78.75G UXCSA 1.25G 60G 20G 80G UXCSB 1.25G5G 5G 5G 5G 低阶交叉能力 1.25G58.75G 35G 18.75G 15G 最大接入容量Null 63.75G EXCS NullXCENull 40G GXCS OptiX OSN 3500Null 23.75G CXL1/4/16OptiX OSN 2500Null 20G CXL1/4/16OptiX OSN 1500扩展子架容量高阶交叉能力交叉板设备● 确保各节点公务电话号码长度相同，建议配置为4位。

●充分考虑公务环路啸叫的可能性，合理利用拆环法解决会议电话啸叫问题。

当OptiX OSN 1500/2500/3500自组网或和OptiX OSN 2500混合组网时，设备可以自动拆环；当与OptiX 2500+设备混合组网时，需要手工拆环。

● ***当节点间没有光路相通但需要公务互通时，可以通过公务出子网连接来实现。

● 公务出子网时，音频口使用Voice1或Voice2，数据口使用Serial 3或Serial 4。

● OptiX OSN 1500/2500/3500支持40路ECC● 当节点间没有光路相通时，可以通过以太网线设置扩展ECC 。

● OptiX OSN 系列设备提供了串口Serial 1、Serial 2、Serial 3和Serial 4（简称S1、S2、S3、S4）。

● OptiX OSN 1500/2500 能够配置为 STM-1/4 系统或 STM-16系统 ● OptiX OSN 3500 能够配置为 STM-16 系统或 STM-64系统。

● ***OptiX OSN 1500（板位结构）单子架最多支持2个STM-16的ADM●OptiX OSN 2500单子架最多支持3个STM-16的ADM单子架可上下252个2M业务（4*PQ1）(出线板全部插PQ1)●OptiX OSN 3500单子架最多支持2个STM-64的ADM或4个STM-16的ADM 单子架可上下504个2M业务（8*PQ1，出现板全部插PQ1）● OptiX OSN 1500/2500/3500支持 3/8/16路输入、1/4/4路输出的开关量告警接口 ● OptiX OSN 1500/2500/3500支持级联机柜告警灯输入接口与4路机柜告警灯输出接口● 1路支持Modem 接入的RS-232 DCE （Data Circuit-terminal Equipment ）远程维护接口● 4路透明传输串行数据的辅助数据口、1路64kbit/s 的同向数据通道F1接口 ● 1路以太网网管接口、1路管理串口F&f ● 1个公务电话接口、2个出子网话音接口● OptiX OSN 1500/2500/3500支持复用段压制功能 ● 对比接入并处理接入并处理以太网接C34S, D75S, D12S, D12B, 接入并处理PD1, PQ1, PQM, PL3, PD3, PDH 接入并处理SL64, SL16, SLQ4, SLD4, SDH 接口BA2, BPA 光放大板DCU色散补偿板ETF88端口FE 以太网光出线板EFS44端口FE 以太网光接口板10/100BASE-TX 以太网电信号。

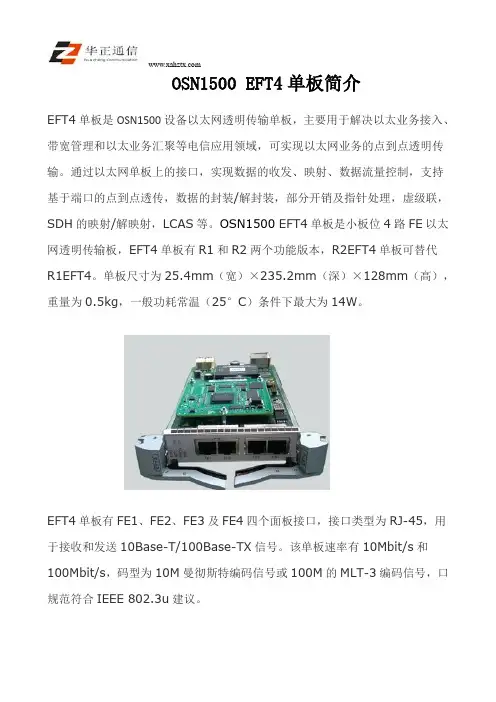

OSN1500 EFT4单板简介EFT4单板是OSN1500设备以太网透明传输单板，主要用于解决以太业务接入、带宽管理和以太业务汇聚等电信应用领域，可实现以太网业务的点到点透明传输。

通过以太网单板上的接口，实现数据的收发、映射、数据流量控制，支持基于端口的点到点透传，数据的封装/解封装，部分开销及指针处理，虚级联，SDH的映射/解映射，LCAS等。

OSN1500 EFT4单板是小板位4路FE以太网透明传输板，EFT4单板有R1和R2两个功能版本，R2EFT4单板可替代R1EFT4。

单板尺寸为25.4mm（宽）×235.2mm（深）×128mm（高），重量为0.5kg，一般功耗常温（25°C）条件下最大为14W。

EFT4单板有FE1、FE2、FE3及FE4四个面板接口，接口类型为RJ-45，用于接收和发送10Base-T/100Base-TX信号。

该单板速率有10Mbit/s和100Mbit/s，码型为10M曼彻斯特编码信号或100M的MLT-3编码信号，口规范符合IEEE 802.3u建议。

通过U2000网管EFT4单板可配置LCAS、LPT、测试帧等多种以太网功能及设置其主要参数包括工作模式、LCAS使能、最大帧长度及映射协议。

OSN1500单板EFT4可以插在OSN1500A子架的slot2、slot3、slot12、slot13、slot6～slot9，带宽622Mbit/s；插在OSN1500B子架的slot1～slot3、slot11～slot13、slot6～slot9，带宽622Mbit/s。

注意：OSN2500设备EFT4单板上没有用于单板设置的拨码和跳线。

单板的扣板上有且只有一个按键开关，但此按键开关是复位开关。

单板在正常工作时，不要按此按键，否则会造成单板的硬复位，可能会导致SDH设备业务丢失。

word目录第1章设备结构1-1结构1-1槽位分配1-2技术参数1-5插图目录图1-1 OptiX OSN 1500设备结构图1-1图1-2 OptiX OSN 1500设备的槽位分配图1-2图1-3 OptiX OSN 1500的接入容量1-2表格目录表1-1 出线板槽位和处理板槽位的对应关系1-3表1-2 OptiX OSN 1500的单板与槽位的对应关系1-3表1-3 OptiX OSN 1500设备的技术参数1-5第1章设备结构本章介绍OptiX OSN 1500设备的结构、槽位分配以与技术参数。

1.1 结构OptiX OSN 1500设备采用双层结构，分为处理板槽位区、出线板槽位区、辅助接口区、电源区和风扇区，如图1-1所示。

1. 出线板槽位区2. 处理板槽位区3. 风扇区4. 辅助接口区5. 电源区图1-1OptiX OSN 1500设备结构图●出线板槽位区：安插OptiX OSN 1500的支路出线板和以太网出线板。

●处理板槽位区：安插OptiX OSN 1500的线路、支路和以太网信号处理板。

●风扇区：安插1个风扇模块，为设备提供散热。

●辅助接口区：引出告警接口、公务接口、管理和维护接口、时钟接口等。

●电源区：安插2个PIU板，用于给设备供电。

●ESD：ESD插孔位于风扇上方的金属突起处。

OptiX OSN 1500可以直接由编号GIE4805S的不连续电源模块UPM〔Uninterruptible Power Modules〕供电，直接将220V交流市电转换到通信设备需要的-48V直流通信电压，适合无法提供-48V直流电供应通信设备或要求带蓄电池的电信运营商的需求。

1.2 槽位分配OptiX OSN 1500设备为双层，上层为出线板槽位区，共有4个槽位，下层为处理板槽位区，槽位未拆分时共有10个槽位〔包括slot 4和slot 5〕，各槽位的位置如图1-2所示，槽位接入容量如图1-3所示。

OptiX OSN3500SLD64单板的功能和特性SLD64单板支持接收和发送2路STM-64光信号、开销处理和复用段保护等功能和特性。

SLD64单板的具体功能和特性如表1所示。

表1 SLD64单板的功能和特性功能和特性描述基本功能支持双光口，可以接收和发送2路STM-64光信号，处理2路STM-64标准业务或级联业务，采用XFP封装。

光接口规格支持I-64.1、S-64.2b的光接口，光接口特性符合ITU-T G.691建议。

支持符合ITU-T G.691建议的标准波长输出。

光模块规格支持光模块制造信息查询、光模块性能上报。

支持激光器默认关断、激光器开关设置和查询。

业务处理支持VC-12/VC-3/VC-4业务以及VC-4-4c到VC-4-64c级联业务。

开销处理支持STM-64信号的段开销的处理。

支持通道开销的处理（透明传输和终结）。

支持对J0/J1/C2字节的设置和查询。

支持TCM（Tandem Connection Monitoring）功能。

支持1～2路ECC通信。

告警和性能提供丰富的告警和性能事件。

K字节处理提供4套K字节的处理能力。

REG规格支持REG工作模式的设置和查询。

保护方式支持二纤、四纤环形复用段保护，线性复用段保护，SNCP（Sub-Network ConnectionProtection）保护、SNCTP（Sub-Network Connection Tunnel Protection）和SNCMP（Sub-Network Connection Multi-protection）等多种保护方式。

支持复用段共享光路保护。

支持MSP和SNCP共享光路保护。

表1 SLD64单板的功能和特性功能和特性描述维护特性支持光口级别的内环回、外环回功能。

支持软复位和硬复位，软复位不影响业务。

支持单板制造信息的查询功能。

支持FPGA的在线加载功能。

支持单板软件的平滑升级。
