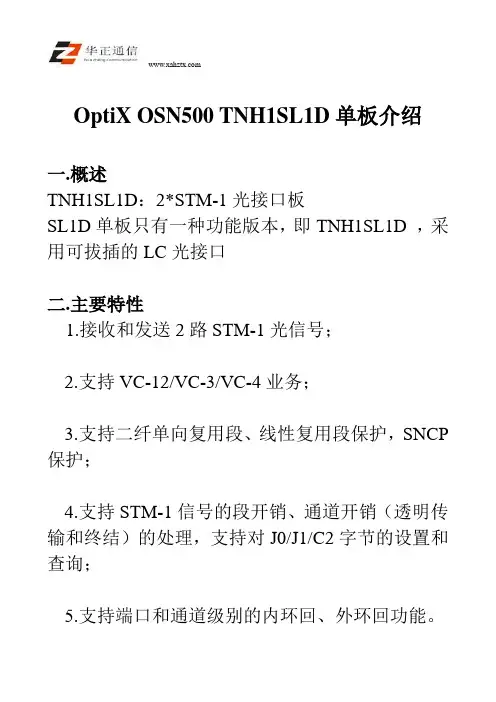

OptiX OSN500TNH1SL1D单板介绍

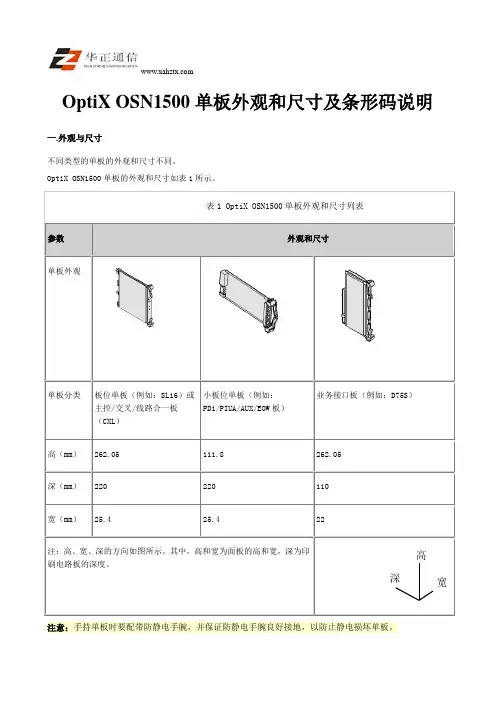

OptiX OSN1500单板外观和尺寸及条形码说明
一.外观与尺寸
不同类型的单板的外观和尺寸不同。

OptiX OSN1500单板的外观和尺寸如表1所示。

表1 OptiX OSN1500单板外观和尺寸列表
参数 外观和尺寸
单板外观
单板分类 板位单板（例如：SL16）或
主控/交叉/线路合一板
（CXL ） 小板位单板（例如：PD1/PIUA/AUX/EOW 板） 业务接口板（例如：D75S ）
高（mm ） 262.05 111.8 262.05
深（mm ） 220 220 110
宽（mm ） 25.4 25.4 22
注：高、宽、深的方向如图所示。

其中，高和宽为面板的高和宽，深为印
刷电路板的深度。

宽
高
深
注意：手持单板时要配带防静电手腕，并保证防静电手腕良好接地，以防止静电损坏单板。

危险：严禁肉眼靠近或直视光接口板和光纤接口。

光纤内部的激光束，会损害您的眼睛。

注意：
1.直出的光模块不能直连光衰减器，如需要光衰减器，可加在ODF架上。

2.对于可以加光衰减器的单板，光衰减器只能加在“IN”口，不能加在“OUT”口。

3.环回需要加光衰，避免损伤光模块。

二.单板条形码说明
单板面板上的条形码包含了单板版本、单板名称以及对应单板特性的单板特性码。

OptiX OSN1500有两种类型的条形码：
1.16位制造码+单板版本+单板名称+单板特性码
2.20位制造码+单板版本+单板名称+单板特性码
条形码在面板的前面，以16位制造码的条形码为例，如图1所示。

图1 单板的条形码。

OPTIX OSN500机盒描述
本内容介绍Optix OSN500机盒的结构、槽位分布及接入容量。

机盒结构
介绍设备的机盒结构及设备标签。

机盒结构及插板区
说明OPTIX OSN500支持将网元的网元ID、扩展ID、IP地址以及子网掩码信息自动保存到背板，插入新板后，将自动启用原有的网元ID、扩展ID、IP地址以及子网掩码，更换主控交叉时钟板过程中，不需人工设置。

标签说明
机箱和单板上的标签说明如表1所示。

根据机箱和单板的配置不同，具体标签细节可能会有差别。

通风方式
OPTIX OSN500设备机盒上开有细密的通风孔，配合风扇形成左进风、右出风，自左而右的通风方式，使设备具备良好的散热性能。

说明：应注意风道的畅通，布放电缆时注意不要将子架进风口和出风口挡住，在子架上面不要放置杂物，保证通风。

图1 OPTIX OSN500设备的通风方式
容量
介绍设备的分组交换容量和槽位接入容量。

交换容量
OPTIX OSN500设备的分组交换容量如表1所示。

槽位接入容量
OPTIX OSN500的各槽位接入容量如图1所示。

图1 OPTIX OSN500的槽位接入容量
资料由华佳慧SDH设备销售有限公司提供，转载请保留。

波长(nm) 1310
标称传输 距离(Km) 0～2
2～20
1310 1550 1550
1310
1310 1550 1550 1310 1310 1310 1550 1550 1550 1550 1550 1550 1550 1310 1550 1550 1550 1550 1550 1550 1310 850
第10页/共17页
第十页，编辑于星期六：十一点 十四分。
OSN3500 对偶板位
条件
40G交叉容量
80G或200G交叉容 量
对偶槽位
（3，16）（4，15）（5，14）（6，13）（7，12）（8，11）
（2，17）（3，16）（4，15）（5，14）（6，13）（7，12）（8， 11）
只有互为对偶板、光口号相同的两个光口之间才能组复用段环。但若组共享复用段环的两个单板中有一
OSN3500配置 II
OSN3500配置 Ⅲ
GXCS
EXCS
UXCS
SXCS
40G（256×256 VC-4）80G（512×512 VC-4）80G（512×512 VC- 200G（1280×1280VC-4） 4）
5G(2016×2016 VC-12) 5G(2016×2016 VC- 20G(128×128 VC-4) 20G(128×128 VC-4) 12)
发光功率(dBm) 最小 最大
接收灵敏 最小过载光 度(dBm) 功率(dBm)
通道允许 最大色散
热插拔
在线光功 率监测
备注
-23
-8
-15
-8
-28
-8
-5
0
-5
0
-34

扩展槽位在逻辑上是6板位，扩展槽位是OptiX Metro 500唯一可以热插拔的槽位。 OptiX Metro 500本版本扩展槽位只支持SS45SP2单板，在后续版本会支持以太网 特性等单板。
组网应用
O p tiX 2500+ O p tiX 2500+ O p tiX 2500+ O p tiX 2500+
11
12 13 14 15
F2 16 16
单板板位定义
板类别 主控板位 时钟板位 交叉板位 线路板位 1 2 3 4 4 本板支路板位 5 5 扩展板位支路板 6 板位 scc stg xc sl1d sl1s pl1d pl1s sp2d 板类型 说明 主控板自动安装 时钟板 交叉板 双光口线路板 单光口线路板 16路E1支路板 8路E1支路板 16路E1支路板
ISU其他单元 ISU其他单元
时钟单元 在主机中时钟单元表示为STG，板位号为2号，必须手工创建。目前Metro 500只提供 了1路外接时钟输入输出的硬件接口（RJ45，120欧姆），Metro 500V100R001版本 只提供硬件，软件不支持，Metro 500V100R002版本软件升级支持。目前Metro 500 提供的时钟源有2路线路时钟源、2路本板支路时钟源、2路扩展板位支路时钟源和1路 内部源。 线路单元 设备用的光接口是SC接口，光模块类型为S-1.1，对应30KM的传输距离。 光口级别是STM-1的，可以是单光口（逻辑上称为SL1S）和双光口（逻辑上称为SL1D）。 支路单元 提供75欧非平衡阻抗接口和120欧平衡阻抗接口两种类型（对应两种不同的硬件设备）， 75欧接口和120欧接口均采用DB78连接器来分别连接同轴电缆和双绞线，具有较高的 EMC性能；本板支路从E1数量上有8路E1规格和16路E1的规格两种，分别在逻辑上称为 PL1S和PL1D。 公务单元 OptiX Metro 500不提供公务电话；提供一路接口类型为RJ45的F2透明数据口。
