Microza中空纤维膜柱使用
- 格式:pdf
- 大小:983.20 KB
- 文档页数:30

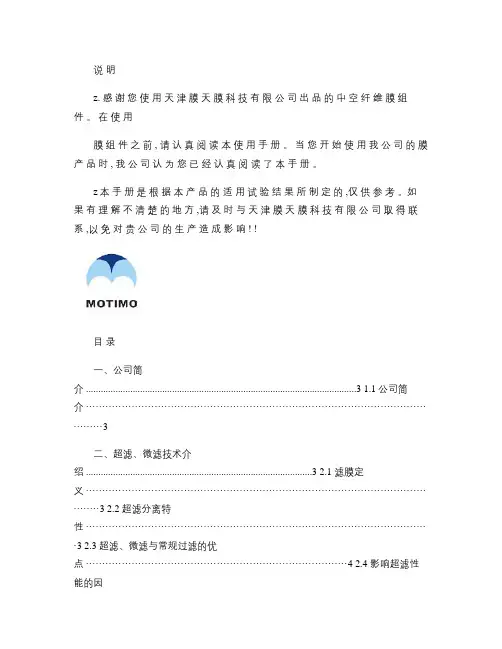

说明z. 感谢您使用天津膜天膜科技有限公司出品的中空纤维膜组件。
在使用膜组件之前 , 请认真阅读本使用手册。
当您开始使用我公司的膜产品时 , 我公司认为您已经认真阅读了本手册。
z本手册是根据本产品的适用试验结果所制定的 ,仅供参考。
如果有理解不清楚的地方 ,请及时与天津膜天膜科技有限公司取得联系 ,以免对贵公司的生产造成影响 ! !目录一、公司简介 ..............................................................................................................3 1.1公司简介 (3)二、超滤、微滤技术介绍 ............................................................................................3 2.1 滤膜定义 ················································································································3 2.2 超滤分离特性 ·········································································································3 2.3 超滤、微滤与常规过滤的优点 ················································································4 2.4 影响超滤性能的因素 ·······························································································4 2.5膜丝微观结构和孔径 ·······························································································5 2.6超滤组件的运行方式 ······························································································6 2.7 超滤技术术语 .........................................................................................................6 三 . 膜组件介绍 .. (8)3.1 膜组件规格、尺寸、结构及包装运输 ······································································8 3.2 膜组件的特点 ·······································································································11 3.3 膜组件的主要用途 ································································································12 3.4 膜组件的性能参数与实验数据 ..............................................................................13 3.5 膜组件的使用条件 (17)3.6 安全注意事项 ·······································································································18 3.7 膜组件在线检测、补漏 (18)四、膜组件安装、运行及维护 ...................................................................................19 4.1 膜组件的安装 ·······································································································19 4.2 膜组件的运行 ·······································································································21 4.3 新装膜组件的洗涤 ································································································22 4.4 新装膜组件的测试 ································································································23 4.5 系统的维护及故障分析 ·························································································23 五 . 膜组件的清洗 ......................................................................................................24 5.1 物理清洗 ··············································································································24 5.2 化学清洗 ··············································································································26 5.3 清洗步骤 (27)六 . 膜组件的保管 (28)七 . 膜组件使用注意事项 (29)八、 MOTIMO 连续膜过滤系统的设计 .......................................................................31声明:.......................................................................................................................40超滤系统工艺流程示意图 (41)一、公司简介1.1公司简介天津膜天膜科技有限公司注册资金 7800万元,是国家发改委批准立项建设的中国最大的(年产中空纤维膜超过 300万平方米中空纤维膜制造基地。
中空纤维超滤膜应用指南一、超滤的基本概述超滤是一种将溶液进行净化、分离或浓缩的膜透过法分离技术。
20多年来发展迅速,已成为膜分离领域中最为广泛应用的品种之一。
其应用面非常广泛,小至家用净水器,大到现代工业生产,从普通民用到高新技术领域都有不同规模的应用,甚至于在环境保护方面也有极大的使用潜力,超滤是一种最有发展前途的膜法分离技术。
二、超滤膜组件的基本类型目前,工业上常用的超滤膜器件主要有下列五种类型:板框式、园管式、螺旋卷式、中空纤维式、毛细管式,其主要特征列于下表。
各种基本类型膜均有不同的适用性,在工业上应用最为广泛的是中空纤维式,特别是在净化、分离的应用中。
而在粘度较高的溶液净化、分离、浓缩过程中,则板框式或园管式有更大的适用性。
三、超滤膜的超滤特性在膜分离技术范畴内,分离精度自反渗透至微滤过滤范围的连续谱图中可见,超滤介于纳滤与微滤之间。
膜过滤谱图超滤的定义域为截留分子量500~500000左右,相应膜孔径大小的近似值为0.002μ~0.1μ。
截留分子量与膜孔径两者尚无对应关系。
简单的理解,超滤膜如同筛子,在一定压力(0.1~0.6MPa)下,允许溶剂和小于膜孔径的溶质透过,而阻止大于孔径的溶质通过,以完成溶液的净化、分离和浓缩。
超滤过程有如下特点:(1)超滤过程无相际变化,可以在常温及低压下进行分离,因而能耗低,约为蒸发法与冷冻法的1/2~1/5;(2)设备体积小,结构简单,故投资费用低,易于实施;(3)超滤分离过程只是简单的加压输送液体,工艺流程简单,易于操作管理;(4)溶液在分离、浓缩过程中不发生质的变化,因而适合于保味及热敏性溶液的处理;(5)适合于从稀溶液中分离微量贵重大分子物质的回收和低浓度大分子物质的回收;(6)能将不同分子量的物质分级分离;(7)超滤膜是由高分子聚合物制成均匀的连续体,在使用过程中无任何杂质的脱落,保证被处理溶液的纯净。
由以上分离特性可知,超滤的应用范围很广,但归根到底,主要应用于溶液的净化、分离和浓缩。

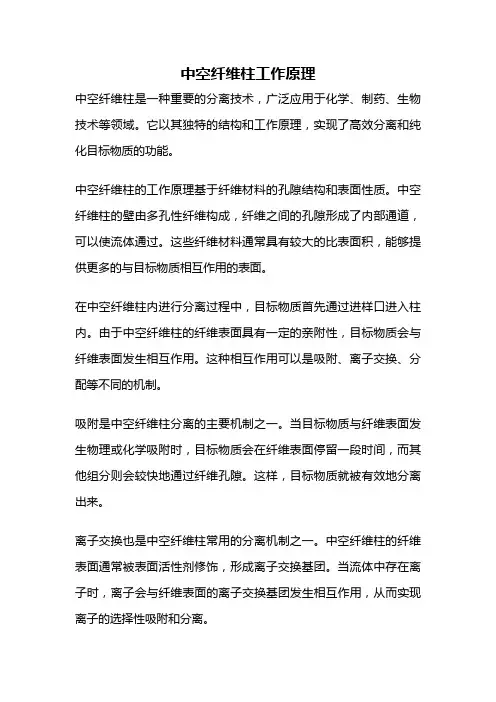

中空纤维柱工作原理中空纤维柱是一种重要的分离技术,广泛应用于化学、制药、生物技术等领域。
它以其独特的结构和工作原理,实现了高效分离和纯化目标物质的功能。
中空纤维柱的工作原理基于纤维材料的孔隙结构和表面性质。
中空纤维柱的壁由多孔性纤维构成,纤维之间的孔隙形成了内部通道,可以使流体通过。
这些纤维材料通常具有较大的比表面积,能够提供更多的与目标物质相互作用的表面。
在中空纤维柱内进行分离过程中,目标物质首先通过进样口进入柱内。
由于中空纤维柱的纤维表面具有一定的亲附性,目标物质会与纤维表面发生相互作用。
这种相互作用可以是吸附、离子交换、分配等不同的机制。
吸附是中空纤维柱分离的主要机制之一。
当目标物质与纤维表面发生物理或化学吸附时,目标物质会在纤维表面停留一段时间,而其他组分则会较快地通过纤维孔隙。
这样,目标物质就被有效地分离出来。
离子交换也是中空纤维柱常用的分离机制之一。
中空纤维柱的纤维表面通常被表面活性剂修饰,形成离子交换基团。
当流体中存在离子时,离子会与纤维表面的离子交换基团发生相互作用,从而实现离子的选择性吸附和分离。
分配是中空纤维柱分离的另一种机制。
当流体中的目标物质与纤维表面发生分配作用时,目标物质会在纤维表面和流体相之间进行分配,从而达到分离的目的。
这种机制常用于液液分离和溶剂萃取等过程中。
中空纤维柱的分离效果受多种因素的影响,包括纤维材料的孔隙结构、表面性质、目标物质的性质、流体的性质等。
选择合适的纤维材料和优化分离条件,可以提高分离效果和纯度。
与传统的填充柱相比,中空纤维柱具有许多优点。
首先,中空纤维柱具有较大的表面积和通道直径,可实现高效的质量传递和传质速率。
其次,中空纤维柱的内部通道结构使得流体的传递路径更加均匀,减少了传质阻力和压降。
此外,中空纤维柱的纤维材料可以根据需要进行选择和调整,以适应不同的分离要求。
中空纤维柱作为一种高效的分离技术,通过利用纤维材料的孔隙结构和表面性质,实现了目标物质的选择性吸附和分离。

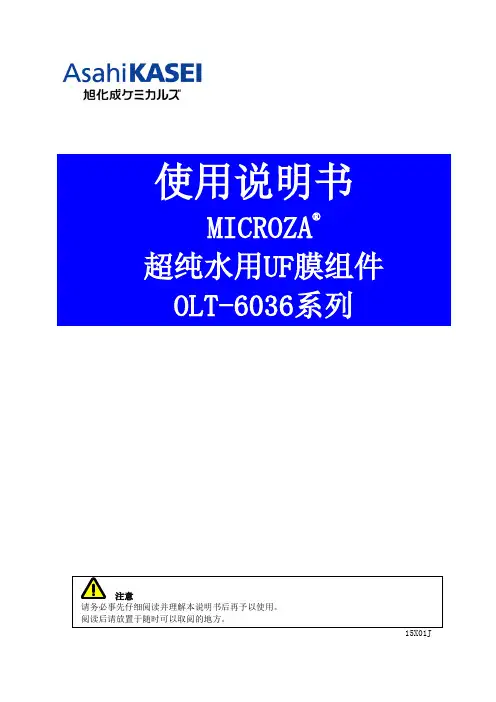

OLT-6036系列的用途OLT-6036系列主要用于半导体等领域的超纯水终端过滤,除此以外请勿作他用。
如需用于超纯水以外的用途或改变当初的购买使用目的用作他途,请务必事先咨询本公司。
如因不遵守上述规定造成损失,我公司恕不承担任何责任,敬请谅解。
OLT-6036系列的适用性本说明书中所列出的用途、使用条件等均为标准条件下的示例,UF膜组件的适用范围随进水水质、使用条件及使用情况的不同会有所差异,请务必事先确认膜组件能否满足您的使用目的。
关于OLT-6036系列的适用性,请确认本说明书记载的规格,基本分为以下三种。
◆对于冷纯水以及低压温纯水,请使用「OLT-6036HA」。
◆高于进水侧压力的情况下,请使用「OLT-6036SA」。
◆温纯水领域中在压力更高的情况下,请使用「OLT-6036VA」。
1章页码1. 安全须知 (3)2. 使用注意事项 (7)3. 规格 (14)4. 出厂检查项目 (16)5. 基本特性 (17)6. 膜组件的固定方法 (22)7. 标准运行条件 (29)8. 膜组件的使用方法 (31)9. 膜组件图纸和配件图纸 (34)21为了正确、安全地使用UF膜组件,请务必在使用时严格遵守本章以及本说明书中的相关注意事项。
如因不遵守本说明书中的事项而出现意外,由此给贵公司及第三者带来的损失本公司恕不承担任何责任,敬请谅解。
本说明书中及产品上涉及到安全注意事项的警告标识分为以下两类。
3需要您遵守的标识有以下几种。
4警告5注意672为保证正确使用本产品,请务必遵守以下事项。
警告标识为提高您对溶剂的警惕度,我公司在聚砜系列的膜壳上贴有如下警示标签。
操作注意事项为防止因药品导致出现应力腐蚀龟裂,请勿使膜组件接触下列溶剂、药品类以及溶剂挥发气体。
其他注意事项◆请勿使膜组件接触其它含酯类可塑剂的橡胶垫以及软质氯化塑料软管等。
(即使微量的可塑剂或溶剂也有可能造成膜壳龟裂。
)◆请勿用沾有溶剂的布等擦拭膜壳或在膜壳上粘贴塑料胶带、橡胶胶带等,或用油性笔在膜壳上书写等。
中空纤维超滤膜系统运行方法介绍一、超滤膜的启用1、排空残液打开膜组件下部的阀门和最低位管道阀门,直到组件和管道内的保存液从膜管和管道内全部排出,然后关闭阀门。
2、净水冲洗在化学清洗箱内注入适量净化水,关闭超滤器进口阀门和回流阀门,将排空阀门打开2/3,排空。
打开滤出液排放阀门,再将回流出口阀门打开2/3,启动水泵,缓慢打开超滤进口阀门,调整超滤进口压力至0.05-0.1MPa,在此压力下冲洗15-30分钟,关闭水泵时,先缓慢关闭超滤进口阀门,再关泵。
3、中空纤维超滤膜碱液清洗配制0.1N NaOH,倒入料桶内,关闭超滤进口阀门和出口排空阀门,将回流阀门打开2/3,打开滤出液通往料桶的阀门,关闭出口。
启动水泵,缓慢打开进口阀门,调整进口压力至0.1Mpa左右。
在此压力下循环清洗30分钟,关闭水泵时,先缓慢关闭进口阀门,再关机。
4、再用净水或纯水冲洗3次,直至洗脱到PH=7。
二、超滤膜装置的运行1、料液的预处理1)料液超滤前必须先用10-50微米预过滤处理。
2)料液的酸度一般应在PH 2--13的范围内。
3)料液温度一般应低于35℃,使用过程中应低于45℃。
2、将经过预处理的料液放入料桶3、料液超滤运行操作:关闭超滤膜进口阀门和排空气阀门,将回流阀门打开2/3状态,全开透过液通往料液桶的阀门,关闭透过液出口阀门。
启动水泵,缓慢开启超滤进口阀门,调整进口与回流使进膜压力到0.1MP左右。
关闭水泵时,应全开回流阀门1-5分钟,然后缓慢关闭超滤进口阀门,再关泵。
4、除水处理用外,料液超滤处理后必须当天清洗并纯水保养。
三、超滤的清洗按第一步1-4的步骤进行。
四、滤膜的保养较长时间停止使用时,滤膜用0.1N碱清洗后,再用纯水清洗2-3次,然后用0.5%亚硫酸氢钠溶液循环后密封保存。
中空纤维超滤膜功能介绍以及完整性检测1.膜分类滤膜法液体分离技术从分离精度上划分,一般可分为四类:微滤(MF)、超滤(UF)、纳滤(NF)和反渗透(RO),它们的过滤精度按照以上顺序越来越高。
微滤能截留0.1-1微米之间的颗粒。
微滤膜允许大分子和溶解性固体(无机盐)等通过,但会截留住悬浮物、细菌及大分子量胶体等物质。
微滤膜的运行压力一般为0.7-7bar。
超滤能截留0.002-0.1微米之间的大分子物质和蛋白质。
超滤膜允许小分子物质和溶解性固体(无机盐)等通过,同时将截留下胶体、蛋白质、微生物和大分子有机物,用于表示超滤膜孔径大小的切割分子量范围一般在1000-500000之间。
超滤膜的运行压力一般1-7bar。
纳滤能截留纳米级(0.001微米)的物质。
纳滤膜的操作区间介于超滤和反渗透之间,其截留有机物的分子量约为200-800MW左右,截留溶解盐类的能力为20%-98%之间,对可溶性单价离子的去除率低于高价离子,纳滤一般用于去除地表水中的有机物和色素、地下水中的硬度及镭,且部分去除溶解盐,在食品和医药生产中有用物质的提取、浓缩。
纳滤膜的运行压力一般3.5-30bar。
反渗透是最精细的一种膜分离产品,其能有效截留所有溶解盐份及分子量大于100的有机物,同时允许水分子通过。
反渗透膜广泛应用于海水及苦咸水淡化、锅炉补给水、工业纯水及电子级高纯水制备、饮用纯净水生产、废水处理和特种分离等过程。
反渗透膜的运行压力一般介于苦咸水的12bar到海水的70bar。
2.超滤膜的种类及应用特点超滤膜按结构来分主要用四种:板式膜,卷式膜,管式膜,中空纤维膜。
板式膜: 它是最早出现的膜,但因为难以保证膜表面适当的流速及复杂的密封问题,这类膜的应用非常有限。
前处理要求不严格;卷式膜: 以板式膜为起点发展起来的,因为卷式膜的格网带来死点及无法反洗,通常不适用于工业原水处理。
它们适用于高温、高压物料分离等,前处理要求也不严格。
中空纤维超滤膜应用指南1.引言2.中空纤维超滤膜的基本原理3.应用方法3.1膜组件准备在使用中空纤维超滤膜之前,需要对膜组件进行准备。
首先,确保膜组件干净,无杂质;其次,根据具体操作要求,将膜组件适当剪裁。
3.2膜组件组装将膜组件插入膜壳中,并用紧固件将其固定。
确保膜组件与膜壳之间无死角及松动。
3.3膜组件湿润在膜组件组装完成后,需要进行湿润处理。
将适量的纯水通过膜组件冲洗,保证膜孔的打通和膜的湿润。
湿润要充分,可根据具体情况决定湿润时间。
4.操作技巧4.1参数设置在使用中空纤维超滤膜时,需要根据具体场景和处理物质的特性来设定操作参数。
包括膜通量、操作压力、操作时间等。
4.2过滤操作将待处理的物质缓慢注入膜壳中,在一定压力下,物质将通过中空纤维超滤膜,溶质被截留在膜内,纯净的溶液从膜壳中流出。
4.3清洗和维护在每次使用完毕后,对膜组件进行清洗和维护是必要的。
首先,将纯水反向通过膜组件,清除膜孔内的残留物;然后,在适当时间间隔内进行化学清洗,以去除膜孔的堵塞物。
5.注意事项5.1避免堵塞5.2防止膜破裂5.3适当使用化学清洗剂在进行化学清洗时,选择适当的清洗剂,并按照规定的浓度和时间进行操作。
过高的浓度和过长的时间可能会对膜造成损害。
5.4定期检查膜组件定期检查膜组件的完整性,发现问题及时更换或修复。
同时,也要检查膜组件与膜壳的连接是否紧固,避免泄漏和松动。
总结:中空纤维超滤膜在水处理、食品工业、制药工业等领域有着广泛的应用。
本文档中介绍了中空纤维超滤膜的应用方法、操作技巧和注意事项,通过正确的操作和维护,能够保证膜的稳定性和使用寿命,提高膜分离过程的效率和质量。

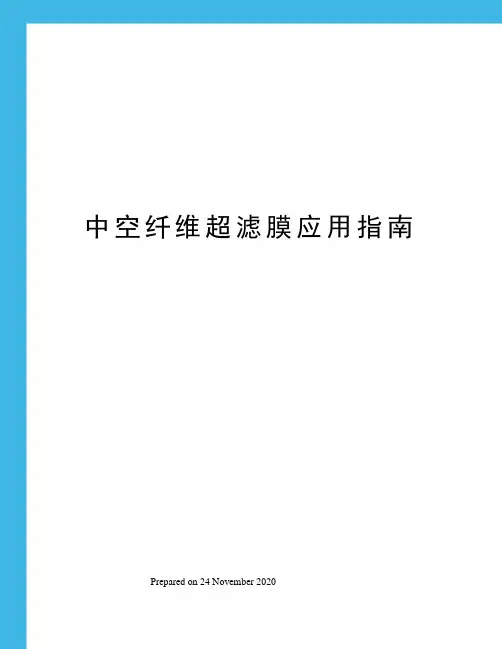

中空纤维超滤膜应用指南 Prepared on 24 November 2020中空纤维超滤膜应用指南一、超滤的基本概述超滤是一种将溶液进行净化、分离或浓缩的膜透过法分离技术。
20多年来发展迅速,已成为膜分离领域中最为广泛应用的品种之一。
其应用面非常广泛,小至家用净水器,大到现代工业生产,从普通民用到高新技术领域都有不同规模的应用,甚至于在环境保护方面也有极大的使用潜力,超滤是一种最有发展前途的膜法分离技术。
二、超滤膜组件的基本类型目前,工业上常用的超滤膜器件主要有下列五种类型:板框式、园管式、螺旋卷式、中空纤维式、毛细管式,其主要特征列于下表。
各种基本类型膜均有不同的适用性,在工业上应用最为广泛的是中空纤维式,特别是在净化、分离的应用中。
而在粘度较高的溶液净化、分离、浓缩过程中,则板框式或园管式有更大的适用性。
三、超滤膜的超滤特性在膜分离技术范畴内,分离精度自反渗透至微滤过滤范围的连续谱图中可见,超滤介于纳滤与微滤之间。
膜过滤谱图超滤的定义域为截留分子量500~500000左右,相应膜孔径大小的近似值为μ~μ。
截留分子量与膜孔径两者尚无对应关系。
简单的理解,超滤膜如同筛子,在一定压力(~)下,允许溶剂和小于膜孔径的溶质透过,而阻止大于孔径的溶质通过,以完成溶液的净化、分离和浓缩。
超滤过程有如下特点:(1)超滤过程无相际变化,可以在常温及低压下进行分离,因而能耗低,约为蒸发法与冷冻法的1/2~1/5;(2)设备体积小,结构简单,故投资费用低,易于实施;(3)超滤分离过程只是简单的加压输送液体,工艺流程简单,易于操作管理;(4)溶液在分离、浓缩过程中不发生质的变化,因而适合于保味及热敏性溶液的处理;(5)适合于从稀溶液中分离微量贵重大分子物质的回收和低浓度大分子物质的回收;(6)能将不同分子量的物质分级分离;(7)超滤膜是由高分子聚合物制成均匀的连续体,在使用过程中无任何杂质的脱落,保证被处理溶液的纯净。
中空纤维超滤膜测试方法首先,需要准备以下实验设备和试剂:中空纤维超滤膜、实验室超滤设备、透析袋、天平、滤液采样瓶、移液器、蒸馏水、溶液样品等。
步骤一:准备中空纤维超滤膜1.将中空纤维超滤膜从包装袋中取出,注意避免损坏膜片。
2.用蒸馏水冲洗膜片表面,清除表面可能存在的污染和杂质。
3.将膜片安装到实验室超滤设备中。
步骤二:设置实验条件1.根据实验要求,确定超滤设备的操作参数,例如操作压力、操作温度、搅拌速度等。
2.根据膜的特性,选择适当的操作参数。
例如,如果需要对溶剂进行浓缩处理,通常会选择较高的操作压力和较低的操作温度。
步骤三:样品处理1.准备待测试的溶液样品,可以是模拟溶液或真实样品。
确保样品的浓度和pH值处于合适的范围。
2.根据实验要求,将样品加入到超滤设备中。
3.启动超滤设备,开始超滤过程。
步骤四:采样与分析1.在超滤过程中,定时采样超滤液,可以采用滤液采样瓶或移液器进行采样。
确保采样的时点和采样量符合实验要求。
2.对采样液进行分析,可以使用适当的分析仪器或化学试剂进行分析。
例如,可以使用紫外吸收光谱仪、高效液相色谱仪等进行分析。
步骤五:数据处理与结果分析1.根据实验数据,计算出超滤膜的分离效果。
可以通过计算溶质的截留率、透过率等参数来评估膜的分离性能。
2.对实验结果进行分析,根据需要进行数据处理和统计。
总结:中空纤维超滤膜的测试方法主要包括准备膜片、设置实验条件、样品处理、采样与分析以及数据处理与结果分析。
通过该测试方法,可以评估中空纤维超滤膜的分离效果,为膜的应用和改进提供参考。
注意,在实际操作中应根据实验要求和具体的膜材料特性进行相应的调整和优化。

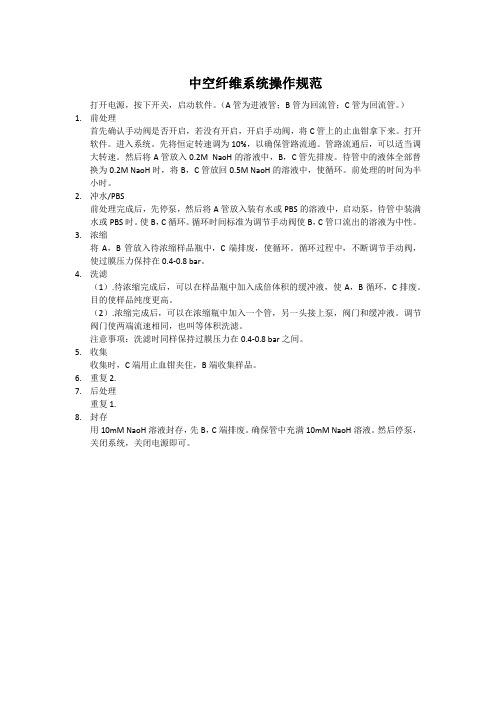

中空纤维系统操作规范打开电源,按下开关,启动软件。
(A管为进液管;B管为回流管;C管为回流管。
)1.前处理首先确认手动阀是否开启,若没有开启,开启手动阀,将C管上的止血钳拿下来。
打开软件。
进入系统。
先将恒定转速调为10%,以确保管路流通。
管路流通后,可以适当调大转速。
然后将A管放入0.2M NaoH的溶液中,B,C管先排废。
待管中的液体全部替换为0.2M NaoH时,将B,C管放回0.5M NaoH的溶液中,使循环。
前处理的时间为半小时。
2.冲水/PBS前处理完成后,先停泵,然后将A管放入装有水或PBS的溶液中,启动泵,待管中装满水或PBS时。
使B,C循环。
循环时间标准为调节手动阀使B,C管口流出的溶液为中性。
3.浓缩将A,B管放入待浓缩样品瓶中,C端排废,使循环。
循环过程中,不断调节手动阀,使过膜压力保持在0.4-0.8 bar。
4.洗滤(1).待浓缩完成后,可以在样品瓶中加入成倍体积的缓冲液,使A,B循环,C排废。
目的使样品纯度更高。
(2).浓缩完成后,可以在浓缩瓶中加入一个管,另一头接上泵,阀门和缓冲液。
调节阀门使两端流速相同,也叫等体积洗滤。
注意事项:洗滤时同样保持过膜压力在0.4-0.8 bar之间。
5.收集收集时,C端用止血钳夹住,B端收集样品。
6.重复2.7.后处理重复1.8.封存用10mM NaoH溶液封存,先B,C端排废。
确保管中充满10mM NaoH溶液。
然后停泵,关闭系统,关闭电源即可。
中空纤维膜离线清洗装置操作流程下载温馨提示:该文档是我店铺精心编制而成,希望大家下载以后,能够帮助大家解决实际的问题。
文档下载后可定制随意修改,请根据实际需要进行相应的调整和使用,谢谢!并且,本店铺为大家提供各种各样类型的实用资料,如教育随笔、日记赏析、句子摘抄、古诗大全、经典美文、话题作文、工作总结、词语解析、文案摘录、其他资料等等,如想了解不同资料格式和写法,敬请关注!Download tips: This document is carefully compiled by theeditor. I hope that after you download them,they can help yousolve practical problems. The document can be customized andmodified after downloading,please adjust and use it according toactual needs, thank you!In addition, our shop provides you with various types ofpractical materials,such as educational essays, diaryappreciation,sentence excerpts,ancient poems,classic articles,topic composition,work summary,word parsing,copy excerpts,other materials and so on,want to know different data formats andwriting methods,please pay attention!中空纤维膜离线清洗装置操作流程如下:1. 准备工作关闭中空纤维膜组件的进出口阀门,将膜组件从系统中拆卸下来。
中空纤维超滤膜装置使用说明书济宁市鲁源水处理有限公司、超滤工作原理超滤膜工作原理超滤是一种膜分离技术,是以膜两侧压力差为驱动力,机械筛分原理 为基础的一种溶液分离过程。
超滤的过滤孔径在 0.002? 0.1 gm ,截 留分子量在30000 ? 100000道尔顿。
过滤时小分子溶质和溶剂可以 透过膜的微孔,而大分子溶质不能透过,被截留在膜的一边,从而实 现物质的分离。
二、超滤的特点及主要技术指标1、超滤的特点 ⑴膜的化学材料UFIA ( B )系列超滤膜组件的膜材质为亲水性聚醚砜,这种材 质化学稳定性优异,强度高,亲水性好,耐污染性强,耐酸碱性范围 PH2? 13。
⑵膜微孔结构和孔径UFIA ( B )系列超滤膜的中空断面为海绵状多孔 结构,内表面为致密的分离层,外表面为支撑层。
这种结构使得超滤 产水水质更优。
膜的截原料液可潘性固体BOD COD小分子、 /截留率二部分*截留^-100%非对称瞳渗透液、留分子量为50000道尔顿。
中空纤维超滤膜电镜照片⑶超滤膜组件结构中空纤维超滤膜组件有内压式和外压式两种操作方式,外压式的进水流道是膜丝之间,内压式的进水流道是中空纤维内腔,列膜组件为内压式超滤膜。
2、膜天超滤的主要技术指标⑴、材质:聚醚砜⑵、工作压力:W 0.25MP a⑶、工作温度:W 45 C⑷、pH范围:2〜13⑸、操作模式:内压式⑹、最大进水压力:W 0.3 MP a⑺、最大跨膜压差:W 0.15 MP a⑻、最大反洗压力:W 0.2 MP a⑼、反洗水通量:100~150L/m2h⑽、化学清洗试剂:柠檬酸,氢氧化钠,次氯酸钠3、超滤进水水质要求为防止不良水质进入超滤膜组件而对膜组件产生严重污堵,滤膜组件的水应满足以下要求:⑴、浊度:W 10NTU⑵、颗粒物直径:v 0.5mm⑶、铁离子:v 0.5mg/L⑷、CODcr :v 20mg/L⑸、pH 范围:2? 13⑹、有机溶剂:不得含有醇、酮、苯等有机溶剂UFIA (B)系对进入超⑺、瞬时余氯耐受量:300ppm 注:①当水中含油、有机物、氧化性物质(余氯、03、H2O2等)、表面活性剂、消泡剂时,请与我公司技术支持部联系,在技术工程师指导下使用。
中空纤维超滤膜应用指南一、超滤的基本概述????超滤是一种将溶液进行净化、分离或浓缩的膜透过法分离技术。
20多年来发展迅速,????各种基本类型膜均有不同的适用性,在工业上应用最为广泛的是中空纤维式,特别是在净化、分离的应用中。
而在粘度较高的溶液净化、分离、浓缩过程中,则板框式或园管式有更大的适用性。
三、超滤膜的超滤特性????????0.002μ超滤过程有如下特点:(1)超滤过程无相际变化,可以在常温及低压下进行分离,因而能耗低,约为蒸发法与冷冻法的1/2~1/5;(2)设备体积小,结构简单,故投资费用低,易于实施;(3)超滤分离过程只是简单的加压输送液体,工艺流程简单,易于操作管理;(4)溶液在分离、浓缩过程中不发生质的变化,因而适合于保味及热敏性溶液的处理;(5)适合于从稀溶液中分离微量贵重大分子物质的回收和低浓度大分子物质的回收;(6)能将不同分子量的物质分级分离;(7????(1????在一定工作压力、温度下,单位面积(在研究领域中)或单个组件(在工业应用中),在单位时间内所透过的水量,称为透水速率。
????膜的透水速率除与温度、压力有关外,取决于膜材料,膜的形态结构等物化性能,此外与操作条件包括溶液的性质有密切的关系。
因而商品膜的透水速率是指在一定温度、压力下纯水透水速率。
(2)截留分子量(切割分子量)与截留率:????商品超滤膜多用截留分子量或相近孔径的大小来表明产品的截留性能。
截留分子量是指能被膜截留住的溶质中最小溶质的分子量。
????截留率指溶液中被膜截留的特定溶质的量所占溶液中该物定溶质总量的比率。
????式中:????????中空纤维超滤膜为超滤技术中的一个重要分支,由于中空纤维式超滤膜结构的特殊性,膜无支承体,成型工艺连续性、均一性良好,结构简单,超滤液易于保持纯洁等优点,在超滤领域中的应用已占首要地位。
????中空纤维超滤膜分为内压型及外压型两种。
外压型原液在中空纤维外侧加压流动,而内压型在中空纤维内腔中加压流动,其结构见下图。
