中空纤维膜详细版.ppt

中空纤维膜是—类高分子分离膜，具有不对称结构和对称结构。

中空纤维膜的外径一般为0.5-1.0mm，内径一般为0.2mm-0.7mm[8]，多功能层（即外压型）一般为外表面（即外压型），布满微孔表面的平均孔隙为3~l00mn。

它有纤维状的外形，具有自支撑作用。

它的致密层既位于纤维的内表面(如微滤膜和超滤膜)，也可位于纤维的外表面（如反渗透膜）。

气体分离膜的致密层可以在内表面，也可以在外表面。

中空纤维膜是特殊纤维的组成部分，并且中空纤维膜在这三十年中发展极快，它用的范围越来越广泛，已经受到全世界的关注。

中空纤维膜常用的高聚物原料：聚砜(PSF)、硝化纤维类(NC)、聚四氟乙烯(PTFE)、再生纤维素(RC)、聚甲基丙烯酸甲酯(PMMA)、醋酸纤维素(CA)、聚丙烯腈(PAN)、三醋酸纤维素、芳香聚酰胺、聚苯并咪唑（PBI）、聚氯乙烯(PVC)、聚醚、聚酯、聚烯烃、聚碳酸酯、磺化聚砜(SPSF)、聚醚砜(PES)等。

中空纤维膜是—类高分子分离膜，具有不对称结构和对称结构。

中空纤维膜的外径一般为0.5-1.0mm，内径一般为0.2mm-0.7mm[8]，多功能层（即外压型）一般为外表面（即外压型），布满微孔表面的平均孔隙为3~l00mn。

它有纤维状的外形，具有自支撑作用。

它的致密层既位于纤维的内表面(如微滤膜和超滤膜)，也可位于纤维的外表面（如反渗透膜）。

气体分离膜的致密层可以在内表面，也可以在外表面。

中空纤维膜是特殊纤维的组成部分，并且中空纤维膜在这三十年中发展极快，它用的范围越来越广泛，已经受到全世界的关注。

中空纤维膜常用的高聚物原料：聚砜(PSF)、硝化纤维类(NC)、聚四氟乙烯(PTFE)、再生纤维素(RC)、聚甲基丙烯酸甲酯(PMMA)、醋酸纤维素(CA)、聚丙烯腈(PAN)、三醋酸纤维素、芳香聚酰胺、聚苯并咪唑（PBI）、聚氯乙烯(PVC)、聚醚、聚酯、聚烯烃、聚碳酸酯、磺化聚砜(SPSF)、聚醚砜(PES)等。

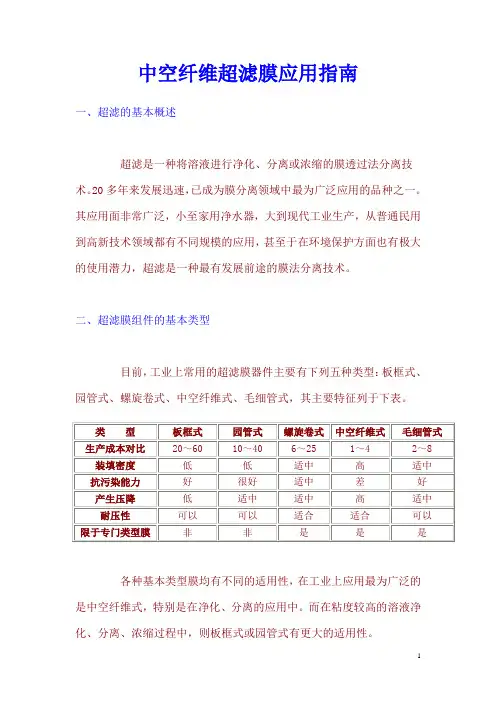

中空纤维超滤膜应用指南一、超滤的基本概述超滤是一种将溶液进行净化、分离或浓缩的膜透过法分离技术。

20多年来发展迅速，已成为膜分离领域中最为广泛应用的品种之一。

其应用面非常广泛，小至家用净水器，大到现代工业生产，从普通民用到高新技术领域都有不同规模的应用，甚至于在环境保护方面也有极大的使用潜力，超滤是一种最有发展前途的膜法分离技术。

二、超滤膜组件的基本类型目前，工业上常用的超滤膜器件主要有下列五种类型：板框式、园管式、螺旋卷式、中空纤维式、毛细管式，其主要特征列于下表。

各种基本类型膜均有不同的适用性，在工业上应用最为广泛的是中空纤维式，特别是在净化、分离的应用中。

而在粘度较高的溶液净化、分离、浓缩过程中，则板框式或园管式有更大的适用性。

三、超滤膜的超滤特性在膜分离技术范畴内，分离精度自反渗透至微滤过滤范围的连续谱图中可见，超滤介于纳滤与微滤之间。

膜过滤谱图超滤的定义域为截留分子量500～500000左右，相应膜孔径大小的近似值为0.002μ～0.1μ。

截留分子量与膜孔径两者尚无对应关系。

简单的理解，超滤膜如同筛子，在一定压力（0.1～0.6MPa）下，允许溶剂和小于膜孔径的溶质透过，而阻止大于孔径的溶质通过，以完成溶液的净化、分离和浓缩。

超滤过程有如下特点：（1）超滤过程无相际变化，可以在常温及低压下进行分离，因而能耗低，约为蒸发法与冷冻法的1/2～1/5；（2）设备体积小，结构简单，故投资费用低，易于实施；（3）超滤分离过程只是简单的加压输送液体，工艺流程简单，易于操作管理；（4）溶液在分离、浓缩过程中不发生质的变化，因而适合于保味及热敏性溶液的处理；（5）适合于从稀溶液中分离微量贵重大分子物质的回收和低浓度大分子物质的回收；（6）能将不同分子量的物质分级分离；（7）超滤膜是由高分子聚合物制成均匀的连续体，在使用过程中无任何杂质的脱落，保证被处理溶液的纯净。

由以上分离特性可知，超滤的应用范围很广，但归根到底，主要应用于溶液的净化、分离和浓缩。

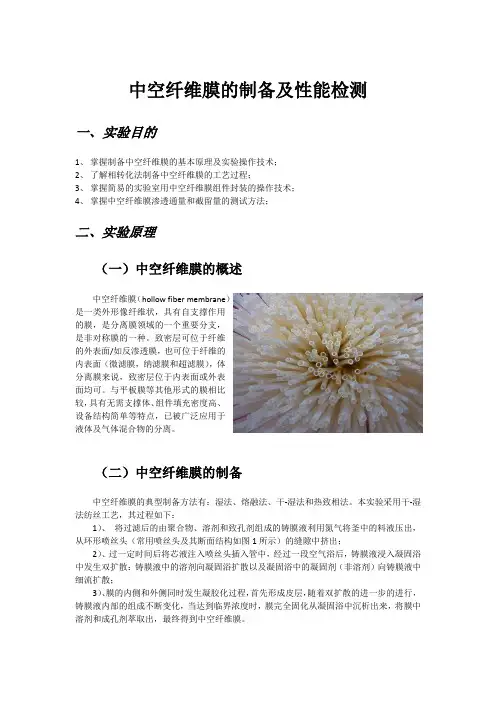

中空纤维膜的制备及性能检测一、实验目的1、掌握制备中空纤维膜的基本原理及实验操作技术；2、了解相转化法制备中空纤维膜的工艺过程；3、掌握简易的实验室用中空纤维膜组件封装的操作技术；4、掌握中空纤维膜渗透通量和截留量的测试方法；二、实验原理（一）中空纤维膜的概述中空纤维膜（hollow fiber membrane）是一类外形像纤维状，具有自支撑作用的膜，是分离膜领域的一个重要分支，是非对称膜的一种。

致密层可位于纤维的外表面/如反渗透膜，也可位于纤维的内表面（微滤膜，纳滤膜和超滤膜），体分离膜来说，致密层位于内表面或外表面均可。

与平板膜等其他形式的膜相比较，具有无需支撑体、组件填充密度高、设备结构简单等特点，已被广泛应用于液体及气体混合物的分离。

（二）中空纤维膜的制备中空纤维膜的典型制备方法有：湿法、熔融法、干-湿法和热致相法。

本实验采用干-湿法纺丝工艺，其过程如下：1）、将过滤后的由聚合物、溶剂和致孔剂组成的铸膜液利用氮气将釜中的料液压出，从环形喷丝头（常用喷丝头及其断面结构如图1所示）的缝隙中挤出；2）、过一定时间后将芯液注入喷丝头插入管中，经过一段空气浴后，铸膜液浸入凝固浴中发生双扩散：铸膜液中的溶剂向凝固浴扩散以及凝固浴中的凝固剂（非溶剂）向铸膜液中细流扩散；3）、膜的内侧和外侧同时发生凝胶化过程，首先形成皮层，随着双扩散的进一步的进行，铸膜液内部的组成不断变化，当达到临界浓度时，膜完全固化从凝固浴中沉析出来，将膜中溶剂和成孔剂萃取出，最终得到中空纤维膜。

图1 喷丝头及其断面示意图膜制备工艺参数对膜结构的影响很大。

主要工艺参数包括：铸膜液的流量、温度、挤出速率、芯液流速、卷绕速度、空气间隙、喷丝头规格等。

（三）中空纤维膜的性能膜的性能包括物理化学性能和分离透过性能。

膜的物理化学性能是指承压性、耐温性、耐酸碱性、抗氧化性、耐生物与化学侵蚀性、机械强度、膜的厚度、含水量、毒性、生物相容性、亲水性和疏水性、孔隙率、电性能、膜的形态结构以及膜的平均孔径等。

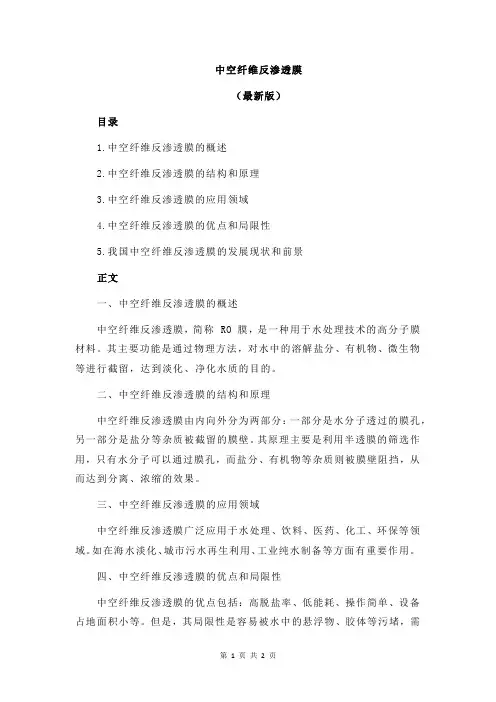

中空纤维反渗透膜
（最新版）
目录
1.中空纤维反渗透膜的概述
2.中空纤维反渗透膜的结构和原理
3.中空纤维反渗透膜的应用领域
4.中空纤维反渗透膜的优点和局限性
5.我国中空纤维反渗透膜的发展现状和前景
正文
一、中空纤维反渗透膜的概述
中空纤维反渗透膜，简称 RO 膜，是一种用于水处理技术的高分子膜材料。

其主要功能是通过物理方法，对水中的溶解盐分、有机物、微生物等进行截留，达到淡化、净化水质的目的。

二、中空纤维反渗透膜的结构和原理
中空纤维反渗透膜由内向外分为两部分：一部分是水分子透过的膜孔，另一部分是盐分等杂质被截留的膜壁。

其原理主要是利用半透膜的筛选作用，只有水分子可以通过膜孔，而盐分、有机物等杂质则被膜壁阻挡，从而达到分离、浓缩的效果。

三、中空纤维反渗透膜的应用领域
中空纤维反渗透膜广泛应用于水处理、饮料、医药、化工、环保等领域。

如在海水淡化、城市污水再生利用、工业纯水制备等方面有重要作用。

四、中空纤维反渗透膜的优点和局限性
中空纤维反渗透膜的优点包括：高脱盐率、低能耗、操作简单、设备占地面积小等。

但是，其局限性是容易被水中的悬浮物、胶体等污堵，需
要定期清洗维护。

五、我国中空纤维反渗透膜的发展现状和前景
我国中空纤维反渗透膜的研究和应用已经取得了显著的成果，但是与国际先进水平相比，还存在一定的差距。

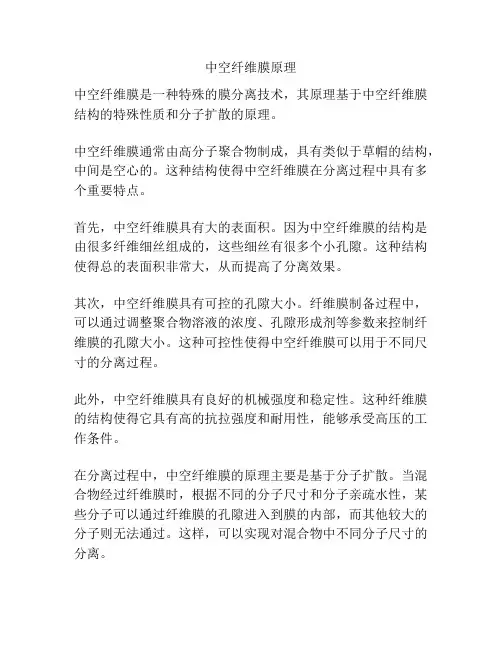

中空纤维膜原理
中空纤维膜是一种特殊的膜分离技术，其原理基于中空纤维膜结构的特殊性质和分子扩散的原理。

中空纤维膜通常由高分子聚合物制成，具有类似于草帽的结构，中间是空心的。

这种结构使得中空纤维膜在分离过程中具有多个重要特点。

首先，中空纤维膜具有大的表面积。

因为中空纤维膜的结构是由很多纤维细丝组成的，这些细丝有很多个小孔隙。

这种结构使得总的表面积非常大，从而提高了分离效果。

其次，中空纤维膜具有可控的孔隙大小。

纤维膜制备过程中，可以通过调整聚合物溶液的浓度、孔隙形成剂等参数来控制纤维膜的孔隙大小。

这种可控性使得中空纤维膜可以用于不同尺寸的分离过程。

此外，中空纤维膜具有良好的机械强度和稳定性。

这种纤维膜的结构使得它具有高的抗拉强度和耐用性，能够承受高压的工作条件。

在分离过程中，中空纤维膜的原理主要是基于分子扩散。

当混合物经过纤维膜时，根据不同的分子尺寸和分子亲疏水性，某些分子可以通过纤维膜的孔隙进入到膜的内部，而其他较大的分子则无法通过。

这样，可以实现对混合物中不同分子尺寸的分离。

总的来说，中空纤维膜的原理是基于其结构特点和分子扩散的原理，通过调整纤维膜的孔隙大小和选择合适的工作条件，实现对混合物中不同分子的高效分离。

中空纤维膜孔径-概述说明以及解释1.引言1.1 概述概述中空纤维膜（Hollow Fiber Membrane）作为一种重要的分离膜材料，在膜分离领域中具有广泛的应用前景。

其独特的结构和优异的性能使其在水处理、气体分离、生物医药等领域得到了越来越多的关注和研究。

中空纤维膜由成千上万个微小的空心纤维组成，每根纤维的外层是固体膜材料，内部是空心的。

相比于传统的平板膜及空心纤维膜，中空纤维膜具有较大的表面积和更高的通量。

而中空纤维膜孔径的控制则是决定其分离性能的重要因素之一。

中空纤维膜孔径的大小直接影响着对不同颗粒物质的分离效果。

孔径较大的中空纤维膜可以实现高通量的分离过程，适用于对大分子物质和悬浮液等进行处理；而孔径较小的中空纤维膜则可以对细菌、病毒等微生物进行有效的拦截和分离。

因此，中空纤维膜孔径的控制非常关键，对于不同领域中的应用具有重要意义。

本文将重点探讨中空纤维膜孔径的重要性，包括其在水处理、气体分离以及生物医药等领域的具体应用。

同时，通过对中空纤维膜孔径的研究现状和发展趋势进行剖析，为进一步提高中空纤维膜的分离效率和应用性能提供有益的参考。

接下来，本文将从中空纤维膜的定义和特点出发，详细介绍中空纤维膜孔径的重要性，并对其应用前景、研究现状和发展趋势进行深入探讨，以期为中空纤维膜领域的研究者提供一些有价值的参考和启示。

1.2文章结构文章结构部分的内容可以描述整篇文章的组织结构和每个章节的主要内容。

以下是针对该文章目录的一个可能的描述：文章结构：本文主要包括引言、正文和结论三个部分。

引言部分包括概述、文章结构和目的。

概述部分简要介绍了中空纤维膜孔径的重要性。

文章结构部分详细说明了整篇文章的组织结构。

目的部分阐述了本文的研究目标。

正文部分包括中空纤维膜的定义和特点以及中空纤维膜孔径的重要性两个章节。

其中，中空纤维膜的定义和特点章节介绍了中空纤维膜的基本概念和其独特的结构。

中空纤维膜孔径的重要性章节阐述了孔径对中空纤维膜性能的影响和应用意义。

中空纤维膜工作原理
中空纤维膜是一种具有多孔结构的膜材料，其工作原理基于分子筛效应和超滤效应。

中空纤维膜内部由许多微小的中空纤维组成，这些纤维形成了许多通道。

水或溶质溶液在施加正向压力的情况下通过中空纤维膜，其中较小的溶质分子、固体颗粒或微生物无法通过膜孔径，而水分子则可以通过膜的孔径。

这种筛选作用称为分子筛效应。

另一方面，中空纤维膜的膜壁具有一定的孔径大小限制，仅允许比孔径小的溶质通过。

当液体或溶液施加正向压力时，通过膜壁的较小溶质分子可以被有效地分离和收集，而较大的溶质分子或颗粒则无法通过膜壁，从而实现溶质的超滤分离。

这种通过膜壁大小选择性分离的效应称为超滤效应。

综上，中空纤维膜的工作原理主要依赖于分子筛效应和超滤效应，通过膜的孔径筛选分离较小的溶质分子和微生物，并通过膜壁的大小选择性分离溶质。

这使得中空纤维膜被广泛应用于液体过滤、脱盐、浓缩、污水处理等领域。

中空纤维膜面积-回复中空纤维膜（Hollow Fiber Membrane）是一种可分离和纯化液体、气体和溶质的高效分离技术。

它的应用范围广泛，包括水处理、生物医药、食品加工等领域。

而中空纤维膜的面积是决定其分离效率和产能的重要因素之一。

本文将一步一步回答“中空纤维膜面积”这个问题，从中空纤维膜的基本结构、扩散与过滤机制，到面积计算方法及其影响因素进行探讨。

一、中空纤维膜的基本结构中空纤维膜由一个外壳（Shell）和一个内壳（Lumen）组成，类似于一个小管道。

外壳是膜的主体，用来滤除溶质，内壳则用于收集和提取滤出的产物。

外壳与内壳之间有许多小孔，称为孔径（Pore Size），其中的孔径大小和分布密度会影响膜的分离性能。

此外，中空纤维膜的壁厚（Wall Thickness）也是一个重要的参数，影响膜的机械强度和使用寿命。

二、中空纤维膜的扩散与过滤机制中空纤维膜的分离过程主要涉及两种机制：扩散和过滤。

扩散是指溶质通过膜孔径间隙间的非定向随机运动；过滤是指大分子被阻挡在膜表面而无法通过。

扩散是影响分离效率的关键因素之一，而过滤机制则是决定膜面积大小的主要原因之一。

三、中空纤维膜面积的计算方法中空纤维膜的面积可以通过以下公式进行计算：A = π* D * L * n其中，A表示中空纤维膜的有效面积，单位为平方米；D表示纤维外径，单位为米；L表示纤维长度，单位为米；n表示纤维束数。

四、影响中空纤维膜面积的因素1. 中空纤维膜的纤维束数：纤维束数决定了中空纤维膜所能容纳的纤维数量，从而影响膜的有效面积。

2. 纤维的长度：纤维的长度决定了中空纤维膜纤维的延伸程度，影响膜的有效面积的大小。

3. 中空纤维膜的密度：纤维的密度是通过控制纤维之间的距离和分布来调节的，密度的增加会增加中空纤维膜的面积，提高膜的分离效率。

4. 中空纤维膜的孔径和分布：孔径大小和分布密度直接影响溶质的扩散速率和过滤效果，从而影响膜的分离性能。

共纺丝法制备中空纤维膜-图文第一章引言良好的前景。

研究人员大力推进海水淡化技术的应用于推广，建设海水淡化基地，采用双膜法进行海水淡化，即用CMF替代传统的絮凝、机械过滤、精滤工艺作为反渗透的预处理系统，大大减少了设备占地面积，产水水质高并且水质稳定，可以延长反渗透系统的使用寿命，且系统自动化控制程度高，可以降低劳动强度和劳动成本并降低运行费用，是新一代的RO预处理系统。

1.3.4食品工业目前常用的膜一般有醋酸纤维素膜和聚砜膜，由于中空纤维膜的特殊性能，可以用于油脂提炼、高级饮料水用水的处理、低浓度酒的澄清处理、提取分离蛋白和浓缩蛋白、浓缩精制酶制品。

如PVDF中空纤维膜UF膜具有无耗能，绿色环保，过滤精度高，可以滤除所有的细菌、病毒等物质，而又能保留人体必需的微量元素的特点。

1.3.5医疗卫生中空纤维膜在医疗领域有着巨大市场，膜材料为聚砜和聚丙烯晴，用于血液透析、血液净化、肝腹水的超滤浓缩回输等辅助治疗。

血液过滤器是中空纤维分离膜应用的主要领域之一、血浆分离器则主要用于血浆与血细胞的分离，其产品更为广泛。

我国对高端医用纤维及制品基本依赖进口，研发立足与国内的医用产品，需要在发展理念上有所改进。

1.4中空纤维膜发展前景纵观中空纤维膜技术的研究现状，虽然我国在一些方面有所突破，以反渗透为例，此技术之前一直被国外垄断，我国研究人员经过潜心研究，现在国产的反渗透脱盐率已达到国际最尖端水平，且抗氧化、抗污染能力强。

但总体来说,我们离世界一流技术还有一定的差距，我国必须解决膜材料和制膜技术，使产品达到国际先进水平，提高国产超滤膜的技术档次，保持较高的市场占有率。

且由于开发中空纤维膜的技术上不存在太大困难。

该技术设备投资低，符合节能减排的发展要求，符合国家可持续发展战略，因此具有良好的发展前景。

因此今后的研究方向要从以下几个方面开展，进一步研制具有高选择性、高透过性的材料，除高分子材料外;进一步探索新的成膜工艺，从无机膜和金属膜等中找出新的突破，给膜分离技术带来一次革命，研制出更薄、孔径更小、孔径分布更窄的高效分离膜[9]。
