4 弱电综合管网及布线工程4.1 一般规定4.1.1 本章规定适用于弱电综合管网及布线工程的工程实施、调试、检测、质量控制和竣工验收。
4.1.2 弱电综合管网及布线工程范围应包括：区域综合外网、室内综合管网和综合布线工程。
区域综合外网工程由管道、电缆隧道、电缆沟、人（手）孔、引入与引出配管、室外交接箱等组成；室内综合管网由弱电间、线槽、配管、配线箱、接线盒、智能配线箱、管网支架等组成；综合布线工程主要包括用于建筑弱电系统及综合布线的主干线缆、水平线缆、用户配线、各类配线模块、机柜等。
4.1.3 本章规定依据现行国家规范与标准《综合布线系统工程设计规范》GB50311-2007、《综合布线系统工程验收规范》GB50312-2007、《民用建筑电气设计规范》JGJ16-2008、《建筑电气工程实施质量验收规范》GB50303、《通信管道与通信工程设计规范》GB50373-2006的要求编制，并与其配套使用。
4.1.4 综合布线系统施工中应进行自检测试、工程竣工前应完成各弱电系统（子系统）监测工作。
4.1.5 弱电综合管网及布线工程的施工与验收，除应符合本规范外，还应符合国家及北京市现行工程建设强制性标准及有关技术标准、规范的规定。
4.1.6 技术准备应符合下列要求：1 施工前，应进行二次深化设计，并形成施工图。
2 工程施工必须以经审批的设计文件和施工图为依据。
3 二次深化设计施工图必须经设计单位、建设单位、施工单位、监理单位会审会签。
4 当设计图纸不符合现场实际情况时，经相关各方协商确认，按要求应填写通知单附录A表A.3.4-6和工程洽商记录附录A表A.3.4-7，并经建设单位和监理工程师签认之后，方能实施。
5 施工单位应进行施工组织设计和编制专项施工方案，并经会审批准。
6 施工人员应熟悉施工图、施工方案及有关资料，并进行技术交底与安全培训，填报《技术交底记录》附录A表A.3.3-1，安装、调试人员应具有相应的专业资格或专项资格并须持证上岗。

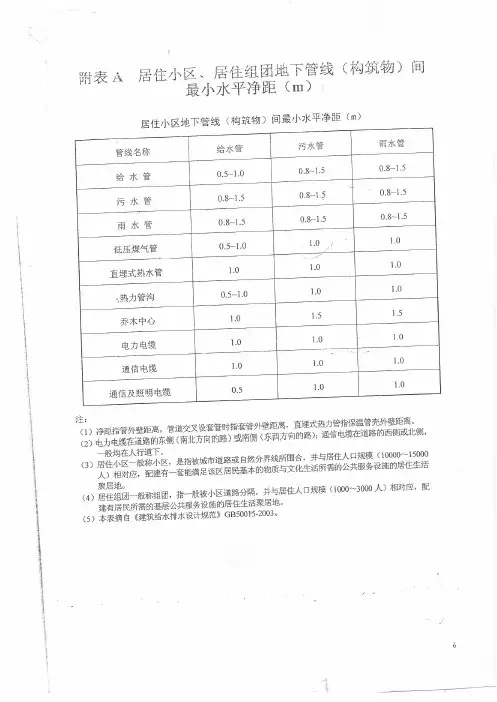

管道5米范围占压判定
我国的规定是以管道中心线为准左右各5m严禁占压如果有其他
天然气管线或市政管网与其并行考虑到阴极保护电流引起腐蚀的可
能要预留10m以上如果是垂直交叉要求垂直壁外净距离达到0.3m以
上且长输燃气管道应该在下方。
构筑物距地下天然气管道必须有规定的水平间距，如果新建构筑物与管道的水平间距低于规范要求，则为违章占压天然气管道，造成安全隐患，应当由政府出面协调拆除。
根据有关燃气安全管理规定和技术规范，每两年应更换一次胶管。
由于各种品牌胶管的质量不一，为了用户的自身安全，建议每年更换一次胶管，用户应自觉做到这一点。
更换胶管时应注意以下几点：(1)软管连接时，应采用专用的气
嘴接头，然后用喉码紧固。
(2)软管长度应小于2米。
软管不得产生
弯折、拉伸、脚踏等现象。
龟裂、老化的软管不得使用。
(3)软管不
应安装在下列地点：有火焰和辐射热的地点、隐蔽处、胶管不宜跨过门窗，穿屋过墙使用。
建材与装饰２００８年５月中旬刊浅论市政管线在城市道路地下管位的布设问题曹俊涛（佛山市市政设计研究院有限公司）随着社会经济的发展及人民生活水平的提高，城市道路下的市政管线也日益复杂。
由于各市政管线未能和道路同步施工，城市道路二次开挖现象非常严重，不但影响人们的日常生活，也造成了人力、物力的浪费。
如何宏观控制及管理这些市政管线一直是困扰设计单位及业主的难题。
国外及国内某些城市利用综合管沟来解决这一难题。
这种做法对交通特别繁忙、不允许随时开挖及地下空间特别狭小路段尤其有利，但是综合管沟也有弊端：一次性投资大，各管线的主管单位不同而很难协调，管沟内部的通风、防火、排水等问题很难妥善处理且其断面尺寸也很难预测。
鉴于以上问题及结合城市的特点，作者认为在一般城市道路下可不设管沟，而是通过合理安排管位、合理控制管线标高、性质类同的管线做成小管沟等方法来解决这一问题。
１三种道路形式的管位布置目前城市道路较典型的有３种（２４ｍ、４２ｍ和６０ｍ宽），其中２４ｍ宽道路只有车行道和人行道，无快、慢车道之分；而４２ｍ宽道路有快、慢车道及人行道之分；６０ｍ宽道路分快、慢车道及人行道，且中间分隔带较宽。
《城市工程管线综合规划规范》（ＧＢ５０２８９－８９）（以下简称《规范》）规定：道路红线宽度超过３０ｍ的城市干道宜两侧布置给水配水管线和燃气配气管线；道路红线超过５０ｍ的道路城市干道应在道路两侧布置排水管线。
通过工程实践及进行经济比较后建议４５ｍ以下道路不必分两侧设给水及燃气管线，这一方面是为了减少管线数量，另一方面分两侧设给水及燃气管线虽然避免了管道横穿道路，使街坊预留管投资减少，但却造成主管投资增加，其综合造价至少增加２０％，同时使管道的管理维修负担增加。
因此，前两种形式道路宜单侧布置管线，而后一种形式道路应采用双管线布置。
１．１２４ｍ宽道路由于雨、污水管管径较大且埋深较深，故将其布置于车行道下，将雨水管定位于离道路中心线西、北侧２．０ｍ的位置，而污水管设置于离道路中心线东、南侧２．０ｍ的位置。

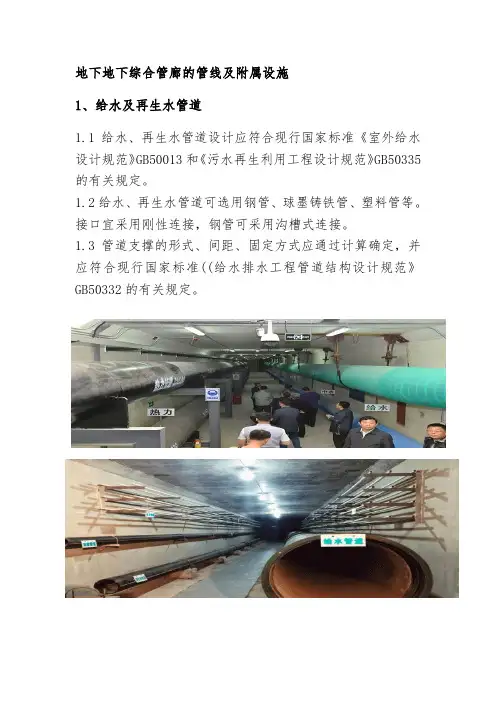

地下地下综合管廊的管线及附属设施1、给水及再生水管道1.1给水、再生水管道设计应符合现行国家标准《室外给水设计规范》GB50013和《污水再生利用工程设计规范》GB50335的有关规定。
1.2给水、再生水管道可选用钢管、球墨铸铁管、塑料管等。
接口宜采用刚性连接，钢管可采用沟槽式连接。
1.3管道支撑的形式、间距、固定方式应通过计算确定，并应符合现行国家标准((给水排水工程管道结构设计规范》GB50332的有关规定。
2、排水管渠2.1雨水管渠、污水管道设计应符合现行国家标准《室外排水设计规范》GB50014的有关规定。
2.2雨水管渠、污水管道应按规划最高口最高时设计流量确定其断面尺寸，并应按近期流量校核流速。
2.3排水管渠进入综合管廊前，应设置检修闸门或闸槽。
2.4雨水、污水管道可选用钢管、球墨铸铁管、塑料管等。
压力管道宜采用刚性接口，钢管可采用沟槽式连接。
2.5雨水、污水管道支撑的形式、间距、固定方式应通过计算确定，并应符合现行国家标准《给水排水工程管道结构设计规范》GB50332的有关规定。
2.6雨水、污水管道系统应严格密闭。
管道应进行功能性试验。
2.7雨水、污水管道的通气装置应直接引至综合管廊外部安全空间，并应与周边环境相协调。
2.8雨水、污水管道的检查及清通设施应满足管道安装、检修、运行和维护的要求。
重力流管道并应考虑外部排水系统水位变化、冲击负荷等情况对综合管廊内管道运行安全的影响。
2.9利用综合管廊结构本体排除雨水时，雨水舱结构空间应完全独立和严密，并应采取防止雨水倒灌或渗漏至其它舱室的措施。
3、天然气管道3.1天然气管道设计应符合现行国家标准《城镇燃气设计规范》GB50028的有关规定。
3.2天然气管道应采用无缝钢管。
3.3天然气管道的连接应采用焊接，焊缝检测要求应符合表3.3的规定。
表3.3 焊缝检测要求压力级别(MPa）环焊缝无损检测比例0.8<P≤1.6 100%射线检验100%超声波检验0.4<P≤0.8 100%射线检验100%超声波检验0.01<P≤0.4 100%射线检验、100%超声波检验/P≤0.01 100%射线检验、 100%超声波检验/ 注:1、射线检验符合现行行业标准《承压设备无损检测第2部分:射线检测》JB/T4730.2规定的II级(AB级)为合格。
