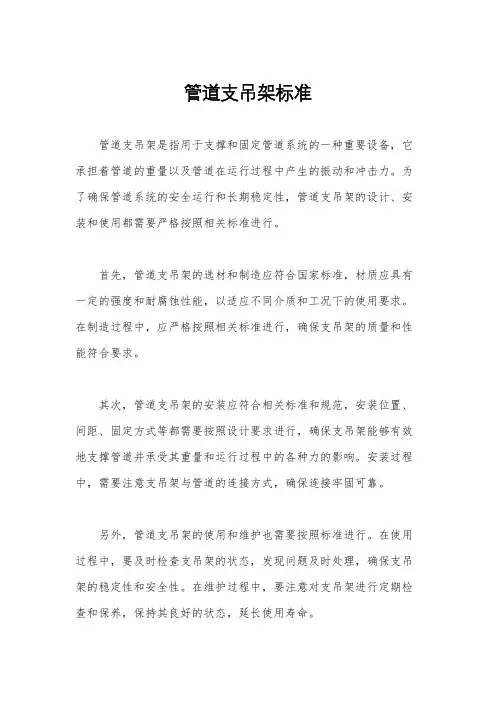

管道支吊架标准
管道支吊架是指用于支撑和固定管道系统的一种重要设备，它承担着管道的重量以及管道在运行过程中产生的振动和冲击力。
为了确保管道系统的安全运行和长期稳定性，管道支吊架的设计、安装和使用都需要严格按照相关标准进行。
首先，管道支吊架的选材和制造应符合国家标准，材质应具有一定的强度和耐腐蚀性能，以适应不同介质和工况下的使用要求。
在制造过程中，应严格按照相关标准进行，确保支吊架的质量和性能符合要求。
其次，管道支吊架的安装应符合相关标准和规范，安装位置、间距、固定方式等都需要按照设计要求进行，确保支吊架能够有效地支撑管道并承受其重量和运行过程中的各种力的影响。
安装过程中，需要注意支吊架与管道的连接方式，确保连接牢固可靠。
另外，管道支吊架的使用和维护也需要按照标准进行。
在使用过程中，要及时检查支吊架的状态，发现问题及时处理，确保支吊架的稳定性和安全性。
在维护过程中，要注意对支吊架进行定期检查和保养，保持其良好的状态，延长使用寿命。
总之，管道支吊架是管道系统中不可或缺的重要设备，其设计、制造、安装、使用和维护都需要严格按照相关标准进行，确保管道
系统的安全运行和长期稳定性。
只有做到这些，才能有效地保障管
道系统的正常运行，避免因支吊架问题而导致的安全事故和生产损失。
因此，对于管道支吊架的标准化管理是非常重要的，需要引起
相关部门和企业的高度重视。
给水管道安装工程给水管道及配件安装1 验收内容：管道的支架、吊架、伸缩装置、水表、阀门安装。
2 质量要求：管道支、吊架安装应平稳牢固，其间距应符合规范；水表、阀门安装位置应便于使用检修、不受曝晒、污染和冻结。
安装螺翼式水表，表前与阀门应有不小于8 倍水表接口直径的直线管段，表外壳距墙表面净距为10～30mm，水表进水口中心标高按设计要求，允许偏差为±10mm。
3 检查方法及使用工具：观察、尺量及手扳检查。
4 检查数量：全数检查。
功能试验1 试验内容：通水及压力试验。
2 质量要求: 给水管道末端应保持水压在～范围内不渗不漏；室内各用水点放水通畅，水质清澈。
3 检查方法：保压24小时后每户逐一打开用水点，检查卫生器具、阀门及给水管管道及接口。
4 检查数量：全数通水检查。
排水管道安装工程排水管道安装1 验收内容：管道支、吊架，管道坡度，塑料管道伸缩节。
2 质量要求：1）排水塑料管必须按设计要求及位置设置伸缩节，顶层出墙（屋面）的管道应设置伸缩节。
管道固定或滑动支吊架位置应设置合理，并应符合设计及规范要求。
2）管道不应有倒坡或平坡现象。
3 检查方法:观察和尺量检查。
排水管道配件安装1 验收内容：检查口或清扫口，排水通气管，三通与弯头，阻火圈或防火套管等。
2 质量要求：1）生活污水管道上设置的检查口或清扫口应符合下面规定：①在立管上应每隔一层设置一个检查口，但在最底层和有卫生器具的最高层必须设置，检查口的朝向应便于检修。
暗装立管，在检查口处应安装检修门。
②在连接3个及3个以上卫生器具的污水横管上应设置清扫口。
当污水管在楼板下悬吊敷设时，可将清扫口设在上一层楼地面上，污水管起点的清扫口与管道相垂直的墙面距离不得小于200mm；若污水管起点设置堵头代替清扫口时，与墙面距离不得小于400mm。
③在转角小于135°的污水横管上，应设置检查口或清扫口。
2）排水通气管不得与风道或烟道连接，且应符合下列规定:①通气管应高出屋面300mm，且必须大于最大积雪厚度。
给排水及工艺管道安装工程施工方法及技术要求室内外给排水及工艺管道安装工程，主要包括：室内给水(冷、热) 系统、室内排水系统、消火栓给水系统、纯水循环水系统、压缩空气系统、屋面雨水排水系统和室外给水系统、污废水排水系统、雨水排水系统、工艺冷却循环水系统等。
下面是管道安装工程的施工程序、主要施工方法和技术措施简要的叙述。
并对施工中容易出现的质量问题进行剖析，提出可行性防治措施或解决办法，各系统管道所用的材质及连接方式见下表：管道工程材质及连接方式表序号系统名称管材选用连接方式1 室内给水系统冷水：PE聚乙烯管电熔焊连接热水：PB聚丁烯热水管热熔连接2 室内排水系统立管：U-PVC螺旋管粘接横管：U-PVC排水管粘接3 室内消火栓给水系统热镀锌钢管丝扣连接4 纯水系统给水聚丁烯PB管5 室内压缩空气系统无缝钢管焊接6 车间屋面雨水排水系统PVC管粘接7 室外给水系统DN50- DN 80： PPR 热熔连接DN100- DN 200：球墨铸铁承插连接8 室外污废水系统PVC双壁波纹管承插连接9 室外雨水排水系统PVC双壁波纹管承插连接1工艺冷却循环水SUS304不锈钢管焊接1.4.1 管道安装总体原则和施工程序1.4.1.1 管道安装总体原则管道工程施工的总体原则为：先预留预埋、后管道安装；先地下管、后地上管；先主管、后支管；先架空后地面；先设备就位、后工艺配管；先施工室内部分再施工室外部分。
同时为了配合总体进度，对于土建优先施工的要提前施工给予配合。
室内部分先配合土建做好预留、预埋工作，然后在土建适当工序完成后合理交叉、配合；室外部分管道的施工合理选择施工时机，一般为室内工作量已大部分完成、室外道路施工之前，按“先下后上、先大后小”的原则进行。
1.4.1.2 主要施工程序1) 室内管道安装施工主要工序流程图如下：材料确定 样品呈批 试验专题方案 试验准备 预留、预埋 套管形式规格选定 模具、套管定位 管道下料 管道预制管道加工 支吊架制作 支吊架选型 材料准备支架安装 管道安装 管道系统试验 管道冲洗防腐保温卫生洁具安装 管道消毒、系统试验 交工验收材料准备及验收2) 室外管道安装施工主要工序流程图如下：技术交底材料检验测量放线管沟开挖标高测量清理沟底沟底垫沙标高测量管道安装井室砌筑闭水试验隐蔽验收土方回填交工验收1.4.2 材料准备及验收1.4.2.1 对进场材料进行严格检查，必须符合设计要求。
室内给排水施工工艺一、PPR管给水系统安装工艺本安装工艺适用于室内PPR管给水系统安装工程。
1、材料性能要求（1）、给水管及与之相应管件的品种、规格、型号、数量、外观及制作质量必须符合设计要求，并附有产品说明书和质量合格证书、包装完好，表面无划痕及外力冲击破损。
(2）、阀门安装前应做强度和严密性试验。
试验应在每批(同牌号、同型号、同规格)数量中抽查10％,且不少于一个。
对于安装在主干管上起切断作用的闭路阀门，应逐个做强度和严密性试验.(3）、水表的规格应符合设计要求，热水系统选用符合温度要求的热水表，表壳铸造无砂眼、裂纹，表玻璃无损坏，铅封完整，有出厂合格证.所有进场材料不合格的不得入库，入库的合格材料保管应分类挂牌堆放.2、施工工具与机具（1)、砂轮切割机、手电钻、台钻、电锤、电焊机、热熔机、电动试压泵。
(2）、手锯、锤子、活扳手、螺钉旋具。
(3）、水平尺、线坠、钢卷尺、压力表。
3、作业条件(1)、施工图纸及其他技术文件齐全,且已进行图纸技术交底,满足施工要求.施工方案、施工技术、材料机具供应等保证正常施工.(2)、地下管道铺设前必须做到房心土回填夯实或挖到管底标高，沿管线铺设位置清理干净，管道穿墙处已留管洞或安装套管，其洞口尺寸和套管规格符合要求，坐标、标高正确。
(3）、暗装管道应在地沟未盖沟盖或吊顶未封闭前进行安装,其型钢支架均应安装完毕并符合要求。
(4）、明装托、吊干管安装必须在安装层的结构顶板完成后进行。
沿管线安装位置的模板及杂物清理干净,托吊卡件均已安装牢固，位置正确。
（5)、立管安装应在主体结构完成后进行.高层建筑在主体结构达到安装条件后，适当插入进行，每层均应有明确的标高线。
暗装竖井管道,应把竖井内的模板及杂物清除干净，并有防坠落措施.（6）、支管安装应在墙体砌筑完毕，墙面未装修前进行4、给水系统安装工艺流程安装准备→预制加工→干管安装→立管安装→支管安装→管道试压→保温→管道水冲洗5、施工要点(1）、安装准备：认真熟悉图纸，参看有关专业设备图和装修建筑图,核对各种管道的坐标、标高是否有交叉，管道排列所用空间是否合理。
一、工程概况本工程为某大型室内建筑工程，涉及给排水、消防、暖通、强电、弱电等各专业管道的综合排布与安装。
为确保工程质量与安全，特制定本支吊架安装施工方案。
二、施工准备1. 技术准备（1）认真熟悉管线图纸，支架大样图。
（2）技术人员向施工人员进行技术交底，对支架的规格、型式、设置部位及环境保护、健康安全等控制措施进行明确。
2. 人员准备（1）配备专业技术人员和管理人员，负责现场技术指导和监督。
（2）配备有经验的操作班组，确保施工质量。
3. 材料准备（1）C型槽钢、连接件、管卡及专用零部件等。
（2）螺栓、螺母、平垫片、弹簧垫片等。
（3）油漆、标识等。
三、施工流程1. 施工测量根据设计图纸，进行现场测量，确定支吊架的设置部位、间距及标高。
2. 施工放线根据测量结果，进行施工放线，确定支架的安装位置。
3. 支架制作根据设计图纸和现场实际情况，制作支架。
支架制作应遵循以下原则：（1）确保支架的强度、刚度和稳定性。
（2）便于安装和调整。
（3）材料选择应符合设计要求。
4. 支架安装（1）根据支架的设置部位，进行安装。
（2）支架安装应保持横平竖直，确保支架与建筑物保持相同的斜度。
（3）支架与吊架的连接应牢固，螺栓与螺母的连接应加设平垫片和弹簧垫片。
（4）支架安装后，应进行油漆或标识。
5. 管道安装（1）根据管道的走向和范围，进行管道安装。
（2）管道安装应符合设计要求，确保管道的水平和垂直度。
（3）管道与支架的连接应牢固，防止管道脱落。
6. 验收（1）对支架的安装质量进行验收，确保支架的强度、刚度和稳定性。
（2）对管道的安装质量进行验收，确保管道的水平和垂直度。
四、质量控制1. 施工过程中，应严格按照施工方案进行操作，确保施工质量。
2. 施工人员应具备相关资质，确保施工技能。
3. 材料应符合设计要求，确保材料质量。
4. 施工过程中，应加强现场管理，确保施工安全。
五、安全措施1. 施工人员应佩戴安全帽、安全带等防护用品。
消防水管与支吊架安装规范消防水管安装规范：1、套管：1）管道穿墙或楼板，应设置套管。
2）穿楼板的套管：在卫生间及厨房内，其顶部应高出装饰地面50mm；在其余房间，其顶部高出装饰地面20mm。
底部应与楼板底面相平。
套管与管道之间缝隙宜用阻燃密实材料填实，且端面应光滑。
3）穿墙的套管：其两端与饰面相平。
4）管道的接口不得设在套管内。
2、管径＜DN80时采用丝扣连接，＞DN80时采用卡箍连接。
阀门WDN50时采用丝扣连接，＞DN50时采用法兰连接。
3、管道卡箍接口：1）卡箍式连接：两管口端应平整、无缝隙，沟槽宽度应均匀，卡紧螺栓后管道应平直，卡箍安装方向应一致。
2）法兰连接：衬垫不得凸入管内，其外边缘接近螺栓孔为宜。
不得安放双垫或偏垫。
3）法兰的螺栓：直径和长度应符合标准，拧紧后，突出螺母的长度不应大于螺杆直径的l∕2o4）接口有橡胶圈的管道：管道允许沿曲线敷设，每个接口的最大偏转角不得超过2。
4、喷淋系统支管控制喷头数、丝接管道连接：1）管径小于或等于DNlOO的镀锌钢管可采用螺纹连接。
2）当管径大于DNlOO时，可采用卡箍、法兰或焊接连接。
给排水管道：钢管与法兰的焊接处应二次镀锌；空调水管道：对焊缝及热影响区的表面进行防腐处理。
3）管道安装后的管螺纹根部应有2-3扣的外露螺纹，多余的麻丝应清理干净并对套丝扣时破坏的镀锌层表面及外露螺纹部分做防腐处理。
4）螺纹连接的管道，螺纹应清洁、规整，断丝或缺丝不大于螺纹全扣数的10%；连接牢固；接口处根部外露螺纹为2~3扣，无外露填料；镀锌管道的镀锌层应注意保护，对局部的破损处，应做防腐处理。
6、管道穿过防火墙：采用不燃烧材料将其空隙填实。
穿防火墙管道的保温材料，采用不燃烧材料。
支吊架安装：1、管道的支、吊架安装：（1）固定支架的位置应正确，埋设应平整牢固。
（2）固定支架与管道接触应紧密，固定应牢靠。
2、立管管卡：1）楼层高度小于或等于5m,每层必须安装1个。

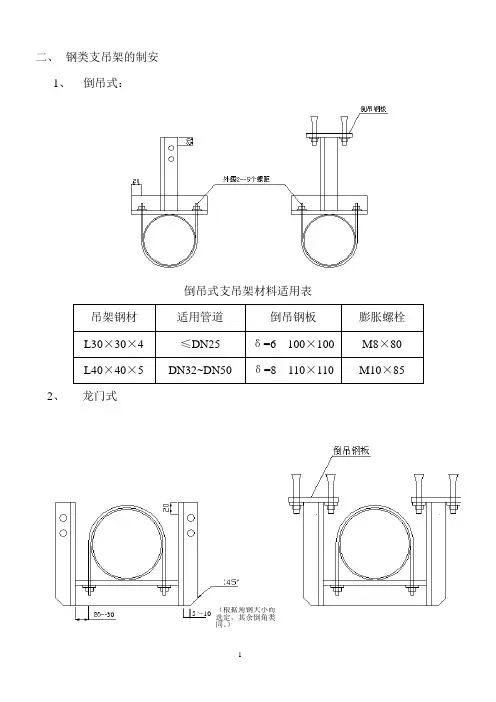

二、钢类支吊架的制安1、倒吊式：倒吊式支吊架材料适用表吊架钢材适用管道倒吊钢板膨胀螺栓L30×30×4 ≤DN25 δ=6 100×100 M8×80L40×40×5 DN32~DN50 δ=8 110×110 M10×85 2、龙门式30 5～10 （根据角钢大小而选定，其余倒角类同。
）龙门式支吊架材料适用表支架型材适用管道倒吊钢板膨胀螺栓L30×30×4 ≤DN25~DN40 δ=6 100×100 M8×80 L40×40×5 DN50~DN150 δ=8 110×110 M10×853、单支角钢支架单支角钢式支吊架材料适用表支架型材适用管道膨胀螺栓备注L30×30×4 ≤DN25 M8×80 适用于Ⅰ型L40×40×5 DN32~DN80 M10×85 适用于Ⅰ型L50×50×6 DN100~DN150 M12×100 适用于ⅠL30×30×4 DN25~DN50 M8×80 适用于ⅡL40×40×5 DN60~DN150 M10×85 适用于Ⅱ4、水平式支架I型：水平龙门式20-30Ⅱ型：水平单支角钢组合式（两角钢距离可根据水平长度移动准确后焊接。
）水平式支架材料适用表支架型材适用管道支架底板膨胀螺栓备注L40×40×5 DN65~DN80 δ=8 110×110 M10×85 适用I型L40×40×5 ≤DN50 M10×85 适用Ⅱ型L50×50×6 DN60~DN100 M10×100 适用Ⅱ型5、座地式注：座地式支架安装在室外的地面、天面露台的地面，这部分的支架必须安装在高于地面不少于50mm的水泥基础上。

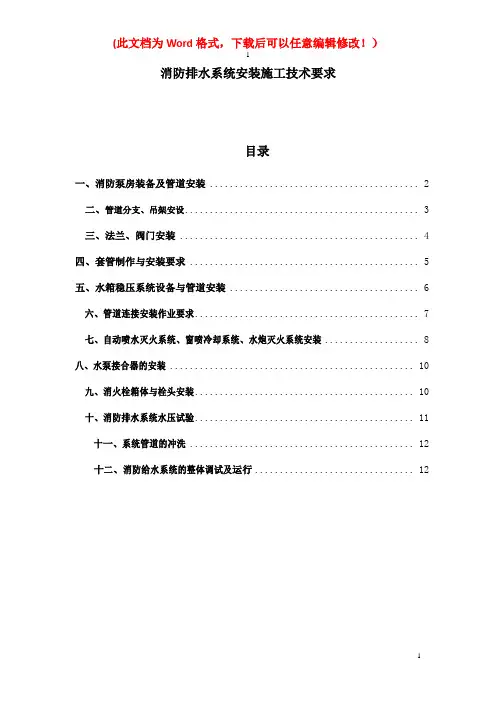

消防排水系统安装施工技术要求目录一、消防泵房装备及管道安装 (2)二、管道分支、吊架安设 (3)三、法兰、阀门安装 (4)四、套管制作与安装要求 (5)五、水箱稳压系统设备与管道安装 (6)六、管道连接安装作业要求 (7)七、自动喷水灭火系统、窗喷冷却系统、水炮灭火系统安装 (8)八、水泵接合器的安装 (10)九、消火栓箱体与栓头安装 (10)十、消防排水系统水压试验 (11)十一、系统管道的冲洗 (12)十二、消防给水系统的整体调试及运行 (12)一、消防泵房装备及管道安装：1、安装作业流程：水泵吸水管的喇叭口→吸水管→闸阀→避振喉→偏心大小头→泵体→大小头→避振喉→立式消声止回阀→试水蜗轮蝶阀→出水蜗轮蝶阀→湿式报警阀前管道，吸水管处防水封堵。
2、安装施工技术要求：a、吸水管的喇叭口：吸水喇叭口至池底的净距应为300mm（不应小于0.8倍吸水管管径，且不应小于0.1m）；吸水喇叭口边缘与池壁的净距应为500mm（不宜小于1.5倍吸水管管径）；吸水管与吸水管之间的净距大于1200mm（不宜小于3.5倍吸水管管径）。
b、吸水管：吸水管形成环状，吸水管道采用焊接钢管，水平管道用100*50*5槽钢做防晃支架。
所有焊接钢管焊接后将残渣除净，管道施工完成后刷两遍防腐漆处理一下，并刷一遍红漆，注重美观。
c、闸阀：采用明杆闸阀，闸阀底部加设托架；d、避震喉：吸水、出水口处加设避震喉。
e、钢制偏心异径管（偏心大小头）：与水泵吸水口相连，安装后吸水管段上部水平。
f：泵体：水泵基础高出地面的高度应便于水泵安装，高于地面200mm（不应小于0.1m）；泵房内管道外底距地面或管沟底面的距离，应为250mm。
（当管径≤150mm时，应为200mm，不应小于0.2m；当管径≥200 mm时，不应小于0.25m）泵体安装用M20螺栓固定在机座基础上，吸水、出水口处加设避震喉，底座设加减震垫，所有安装用螺栓均采用镀锌的，并上下加配平垫，水平安装的螺栓方向指向水池，垂直安装的螺栓方向指向地面。
给排水管道支架预制及安装方法1)、管道支架预制根据现场情况，管道支吊架按现场实测尺寸在现场集中制作，制作完毕应刷防锈底漆一遍，编号存放，以便安装。
在有预埋件的地方用焊接法安装支吊架，在预留孔洞的地方用水泥砂浆埋设法安装支吊架，在既没有预埋件也没有预留孔洞的地方可用膨胀螺栓安装支吊架，所有支吊架的安装都应牢固可靠。
敷设在吊顶内的横管，应设置管道专用的支吊架，不允许将管子直接放在吊顶的龙骨上。
2)、管道支架安装a、管道支、吊架制作前，确定管架标高、位置及支、吊架形式，同时与其他专业对图，在条件允许的情况下，尽可能的采用共用支架。
b、管道支、吊架的固定：砖墙部位以预埋铁方式固定、梁、柱、楼板部位采用膨胀螺栓法固定。
支、吊架固定的位置尽可能选择固定在梁、柱等部位。
c、支、吊架型钢下料、开孔严禁使用氧一乙炔切割、吹孔、型钢截断必须使用砂轮切割机进行，台钻钻眼。
d、支架安装，尽可能避开管道焊口，管架离焊口距离必须大于50mm。
e、支、吊架固定必须牢固，埋入结构内的深度和预埋件焊接必须严格按设计要求进行。
支架横梁必须保持水平，每个支架均与管道接触紧密。
f、固定支架的固定要严格按照设计要求进行，支架必须牢固的固定在构筑物或专设的结构上。
g、大直径管道上的阀门设置专用支架支撑，不能让管道承受阀体的重量。
h、在有预埋件的地方采用焊接方法安装，支架在预留孔洞的地方用水泥砂浆埋设法安装支吊架，在无预埋件及预留孔洞处用膨胀螺栓安装支吊架，支吊架都应安装牢固、可靠。
3）、支吊架的布置a、管道支、吊架成批量地面预制前应对实际尺寸进行实测，预制时应留出适当的调整量。
b、支、吊架安装前应刷防锈底漆（按要求），灰面漆一遍，最后一遍面漆待交工前涂刷。
c、立管上设置管卡为每层一个(管卡距地面1.5-1.8m)•。
二、钢类支吊架的制安1、倒吊式：倒吊式支吊架材料适用表吊架钢材适用管道倒吊钢板膨胀螺栓L30×30×4 ≤DN25 δ=6 100×100 M8×80L40×40×5 DN32~DN50 δ=8 110×110 M10×85 2、龙门式30 5～10 （根据角钢大小而选定，其余倒角类同。
）龙门式支吊架材料适用表支架型材适用管道倒吊钢板膨胀螺栓L30×30×4 ≤DN25~DN40 δ=6 100×100 M8×80 L40×40×5 DN50~DN150 δ=8 110×110 M10×853、单支角钢支架单支角钢式支吊架材料适用表支架型材适用管道膨胀螺栓备注L30×30×4 ≤DN25 M8×80 适用于Ⅰ型L40×40×5 DN32~DN80 M10×85 适用于Ⅰ型L50×50×6 DN100~DN150 M12×100 适用于ⅠL30×30×4 DN25~DN50 M8×80 适用于ⅡL40×40×5 DN60~DN150 M10×85 适用于Ⅱ4、水平式支架I型：水平龙门式20-30Ⅱ型：水平单支角钢组合式（两角钢距离可根据水平长度移动准确后焊接。
）水平式支架材料适用表支架型材适用管道支架底板膨胀螺栓备注L40×40×5 DN65~DN80 δ=8 110×110 M10×85 适用I型L40×40×5 ≤DN50 M10×85 适用Ⅱ型L50×50×6 DN60~DN100 M10×100 适用Ⅱ型5、座地式注：座地式支架安装在室外的地面、天面露台的地面，这部分的支架必须安装在高于地面不少于50mm的水泥基础上。
一、给水管道及配件安装〔一〕给水管道施工1、材料质量要求（1）外观质量要求： 1〕水表规格应符合设计要求及供水公司确认，表壳铸造法规，无砂眼、裂纹，表玻璃无损坏，铅封完整。
2〕阀门规格型号符合设计要求，阀体铸造法规，外表光滑、无裂纹，开关敏捷、关闭严密，填料密封完好无渗漏，手轮完整、无损坏。
3〕给水塑料管、复合管及管件应符合设计要求，管材和管件内外壁应光滑、平整，无裂纹、脱皮、气泡，无明显的痕迹、凹痕和严峻的冷斑；管材轴向不得有扭曲或弯曲，其直线度偏差应小于 1%，且色泽全都；管材端口必需垂直于轴线，并且平坦；合模缝、浇口应平坦，无开裂。
管件应完整，无缺损、变形；管材和管件的壁厚偏差不得超过 14%；管材的外径、壁厚及其公差应满足相应的技术要求。
（2）室内给水管材、管件应符合标准： 1〕室内给水铸铁管应符合《连续铸铁管》标准，给水铸铁管件应符合《给水灰口铸铁管件》标准。
给水铸铁管件和连接形式主要是承插式，其次是法兰式。
管件品名有：全承丁字管，双承丁字管，三盘丁字管；承插单盘排气管；全承十字管；90°、45°、22.5°、11.25°承插弯管和双承弯管，90°、45°、双盘弯管，插盘短管；承插渐缩管、套管；承堵，插堵；承插池水管；乙字管；盲法兰盘共25 种，常用的为 20 种。
管件的承插口尺寸与标准一样。
现为了在工作中便于查阅。
3）室内给水镀锌钢管符合《低压流体输送用镀锌钢管》标准。
镀锌钢管是室内给水工程中最常用的管材，按其壁厚不同分为薄壁管、一般管和加厚管三种。
薄壁管不宜输送介质，一般管工作压力为PN=1.0MPa，加厚管工作压力PN=1.6MPa。
4）给水PP-R 管、PE 管和管件符合《给水用硬聚氯乙烯〔PVC-U〕管材》标准和《给水用硬聚氯乙烯管件》要求。
给水聚丙烯〔PP〕管符合和给水聚乙烯〔PE〕符合现行行业标准，管件由生产厂家配套供给。
给排水支架安装规范篇一：管道及支架技术规范1 管道及支架1. 总则1.1说明本章说明给水及排水系统的管道及其它设备的规格和安装所需的各项技术要求。
1.2一般要求1.2.1 所有送达工地的管道均应为全新的，并带有色带、标识以利辩认不同的等级；1.2.2 所有管道应按施工图纸安装； 1.2.3 管道接头不应藏在墙身或地板之内；1.2.4 管道应借管套越过墙壁、地台。
若管道所穿越之结构需要防水密封时，须用铸铁防水法兰管套接驳；1.2.5 配合施工进度提交所有有关管道的安装资料； 1.2.6 所有跨越楼宇伸缩缝的管道必须采用波纹伸缩器连接； 1.2.7 在安装需配合吊顶时，承包单位须负责调整管道的高低使符合吊顶高度，费用由承包单位承担。
若管道须早于吊顶安装时，承包单位应预先获得顾问工程师发出预定高度的指令后方可进行； 1.2.8 所有管道如装设于室内如有结露的可能，必须提供保温材料； 1.2.9 任何情况下，镀锌钢管不得采用焊接方法。
1.3质量保证3.1.1.1 所有管道装配人员和设备安装人员均应具有在本行业中至少三年以上有关的工作经验；3.1.1.2 所有供本工程使用的管道和配件均应符合国标、BS、ASTM、JIS、DIN、ISO及凯悦国际的标准要求；3.1.1.3 所有烧焊技工必须具备由有关政府机关签发的有效上岗证书。
1.4资料呈审4.1.1.1 提交管道支架和固定支架详图供审批； 4.1.1.2 提交管道测试和清洁净化程序供审批；4.1.1.3 在测试和投入运行之后须提交完整的测试报告。
2. 产品4.1.2管道工程材料4.1.2.1 除特别的注明外，给水系统管道规格应符合下列的要求，而材料标准见设备材料一览表：4.1.3管道接口4.1.3.1 管道连接方法，应按2.2.1.1表中的的要求进行。
除安装必要，接口的间距应不小于3m；4.1.3.2 泵房和设备房内所有管道和附件须采用法兰接口或卡箍式联接器；4.1.3.3 所有丝扣接口须等同美国标准ASTM中或中国国家标准的要求，小心选择材料，使其配合设备的类型；4.1.3.4 管道接口和装配联接件的法兰须为镀锌锻铁；4.1.3.5 碳钢管与铜管连接须采用法兰接口。
室内给水管道安装一般要求室内给水管道安装工艺流程给排水工程安装分为三部分，即管道安装、管道附件及卫生设备给水配件安装和附属设备的安装。
给排水、消防系统的管道安装应结合具体条件，合理安排工序，在设计无特殊要求的情况下，应先地下后地上，先安大管后安小管，先安主管后安支管，当出现多种管线交叉作业发生矛盾时，应按以下原则进行交叉施工避让。
（1）同一类管道时，小管让大管，支管让主管。
（2）压力管让重力管，低压管让高压管。
（3）冷水管让热水管。
（4）一般管道让高温或低温管道。
（5）电线管让水管。
（6）水管让通风管。
（7）排水管道在下，给水管道在上。
（8）其它要求：各种管道的安装，画在墙内的为暗装，画在墙外的为明装。
材料准备1、各种管材配件必须具有生产厂家说明书各样本、材质证明书、产品合格证及当地质检部门所要求的证明资料。
2、管材和管件上应标明规格、生产厂名或商标，包装上应标有批号、数量、生产日期和检验代号；3、镀锌钢管表面应无裂纹、缩孔、夹渣、重皮等缺陷。
4、阀门、法兰的螺纹、密封面良好，无损伤，对于主干管、泵房中的阀门应逐个进行强度和严密性试验，其它阀门应从每批同规格、型号中抽检10%进行强度和严密性试验，如有不合格者则再抽检20%，再有不合格者要逐个试验。
5、不得使用有损坏迹象的管材和管件，在使用前对外观检查。
有防腐层要求的管材和管件在安装前应逐一检查其内外防腐层，合格后方可使用；6、用于制作支吊架的角钢和槽钢应该等型、均匀，不应有裂纹、气泡、窝穴及其它影响质量的缺陷；7、进场的材料堆放整齐，规格、型号要分清，每一种型号必须挂牌，注明规格、名称、材质并建立台帐，做到帐物相符，且收发手续完整。
支吊架的安装1、安装吊架膨胀螺栓的钻孔直径和深度要适度（应≥50mm），安装要牢固。
2、固定支架与管道接触应紧密，固定应平整牢靠。
3、当管子DN≥50mm时，每段水平管设置防晃支架不应少于一个；当管道拐弯时应增设防晃支架。
5、丝接管道连接：1）管径小于或等于DN100的镀锌钢管可采用螺纹连接。
2）当管径大于DN100 时，可采用卡箍、法兰或焊接连接。
给排水管道：钢管与法兰的焊接处应二次镀锌；空调水管道：对焊缝及热影响区的表面进行防腐处理。
3）管道安装后的管螺纹根部应有2-3扣的外露螺纹，多余的麻丝应清理干净并对套丝扣时破坏的镀锌层表面及外露螺纹部分做防腐处理。
4）螺纹连接的管道，螺纹应清洁、规整，断丝或缺丝不大于螺纹全扣数的10%；连接牢固；接口处根部外露螺纹为2～3 扣，无外露填料；镀锌管道的镀锌层应注意保护，对局部的破损处，应做防腐处理。
6、管道穿过防火墙：采用不燃烧材料将其空隙填实。
穿防火墙管道的保温材料，采用不燃烧材料。
支吊架安装：1、管道的支、吊架安装：（1）固定支架的位置应正确，埋设应平整牢固。
（2）固定支架与管道接触应紧密，固定应牢靠。
2、立管管卡：1）楼层高度小于或等于5m，每层必须安装1个。
2）楼层高度大于5m，每层不得少于2个。
3、给排水水平管的支、吊架间距：4、喷淋管道的支吊架：当喷头间距≤3.6m时，设一个。
当喷头间距＜1.8m时，隔段设置。
支吊架与喷头的间距≥300mm，支吊架距末端喷头≤750mm。
5、消防及给排水保温：(1)保温材料：聚氨酯泡沫橡塑（B1级）保温，外包不燃性玻璃布复合铝箔防潮层。
并在防潮层外包铝合金薄板保护层（管径大于DN100时，厚度为0.6mm；管径小于等于DN100时，厚度为0.5mm）。
(2)防冻保温（厚度50mm）：屋顶水箱间内、地下部分（生活给水管，消火栓管，喷淋干管）。
(3)防结露保温（厚度10mm）：其它部位给水管、吊顶；管井内的排水管、雨水管。
(4)绝热保温（厚度30mm）：热水管、换热器（保护层采用镀锌钢板）、热交换器、循环泵、分集水器。
(5)地下一层、二层消火栓管道、生活给水管采用电伴热保温。
电伴热系统需在生产厂商指导下施工；做法严格按照《管道和设备保温、防结露及电伴热》03S401外做防冻保温。
室内给水管道、支吊架安装技术要求
管道支架及管卡
管道及支架安装示意图
管道支吊架示意图
1、工艺流程：
测量放线→吊挂点复核定位→支吊架制作并防腐→吊挂架安装→管道配置并安装
2、操作工艺：
2.1管道安装前，先测量放线并进行支吊架制作与防腐。
管道安装时需要对管道进行隔离保护处理，在管道和支架接触的一定范围内，增加一圈具有保护管道的橡胶或者塑料隔垫。
除了卡箍和塑料管道接触面要增加橡胶垫外，水管和角钢的接触面也要增加橡胶隔垫。
2.2横管吊架（托架）应设置在接头（刚性接头、挠性接头、支管接头）两侧和三通、四通、弯头、异径管等管件上下游连接接头的两侧，防止管件及卡箍受力变形产生隐患。
2.3金属管道、塑料管道、覆塑管道和金属碳素钢支架直接相接触时，都需要架设隔垫措施，防止两种不同材质的管道直接接触。
2.4吊托架与卡箍接头的净间距不宜小于150mm和大于
300mm。
3、质量要求：
3.1管道支吊架的位置正确，埋设平整牢固。
每一直管段（不论横管长短）必须至少设置1个支架，直管段上2个吊托架间的距离不得大于表1规定。
3.2固定支架与管道接触应紧密，固定应牢靠。
采用金属支架时应防止直接接触，可以用橡胶垫或支架圆钢穿塑料管等做法，增大摩擦力。
3.3固定在建筑结构上的管道支、吊架不得影响结构的安全。
3.4管道安装完成后应及时采取防止交叉污染等成品保护措施。
3.5钢管管道支架的最大间距如表（表1）。
