超声波热量表的安装

一体式超声波热量表摘要：一、一体式超声波热量表简介二、一体式超声波热量表的工作原理三、一体式超声波热量表的优点四、一体式超声波热量表的应用领域五、如何选择合适的一体式超声波热量表六、一体式超声波热量表的安装与维护正文：一体式超声波热量表是一种测量流体中热量的设备，广泛应用于暖通、化工、冶金等行业。

它具有结构紧凑、安装简便、精度高、抗干扰能力强等优点。

一体式超声波热量表的工作原理是基于超声波在流体中的传播特性，通过测量流体流速和流体温度，计算出热量的传递速率。

它不受介质性质、颜色、密度等因素的影响，具有良好的通用性。

一体式超声波热量表的优点主要有以下几点：1.结构紧凑，占地面积小，便于安装和维护。

2.测量范围广泛，适用于各种介质和流速。

3.抗干扰能力强，能在恶劣环境中稳定工作。

4.精度高，测量结果准确可靠。

5.具有良好的通用性和兼容性，可与现有系统轻松集成。

在选择一体式超声波热量表时，需要考虑以下因素：1.测量范围：根据实际应用场景，选择合适的测量范围。

2.精度：根据测量需求，选择合适的精度等级。

3.介质特性：一体式超声波热量表适用于不同介质，需要考虑介质的性质、密度、颜色等因素。

4.安装方式：根据现场条件，选择合适的安装方式，如壁挂式、法兰式等。

在安装一体式超声波热量表时，应注意以下几点：1.安装位置：选择流速稳定、无杂质、无强烈涡流的区域。

2.安装方向：确保超声波发射器和接收器之间的直线传播路径。

3.管道清洗：安装前，对管道进行清洗，确保管道内无杂质。

4.电气连接：正确连接电源和信号输出，确保电气连接稳定。

在使用一体式超声波热量表过程中，应注意定期维护，确保设备正常运行。

维护内容包括：1.检查超声波发射器和接收器的工作状态。

2.检查管道连接部位，确保连接稳定。

3.检查电源和信号输出，确保电气连接正常。

4.对设备进行定期清洁，防止杂质影响测量精度。

通过以上介绍，相信大家对一体式超声波热量表有了更深入的了解。

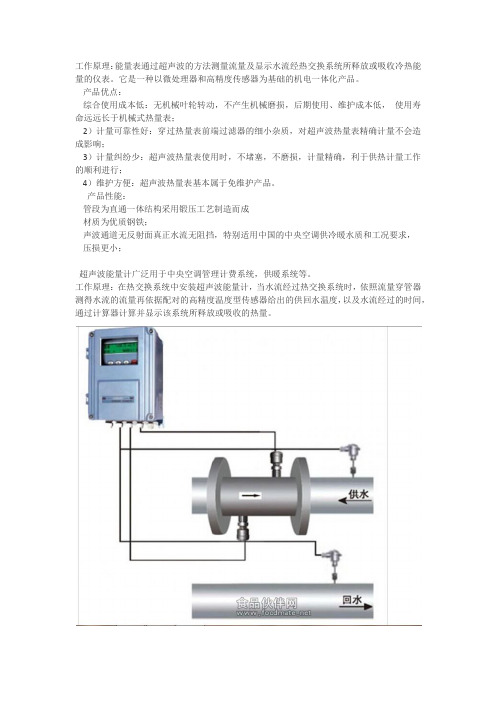

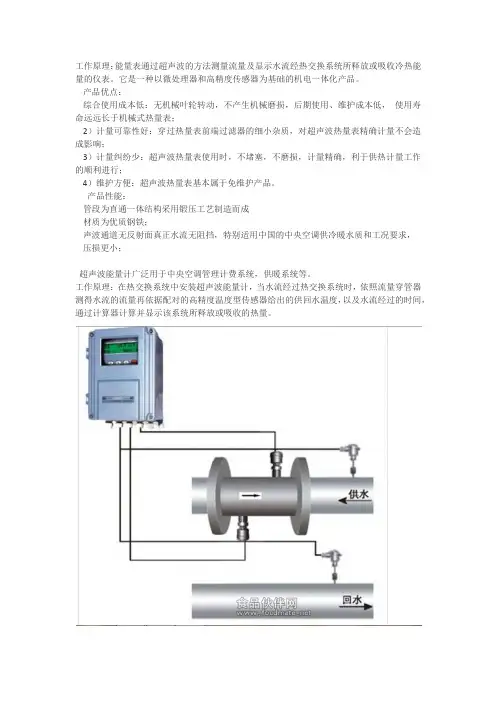

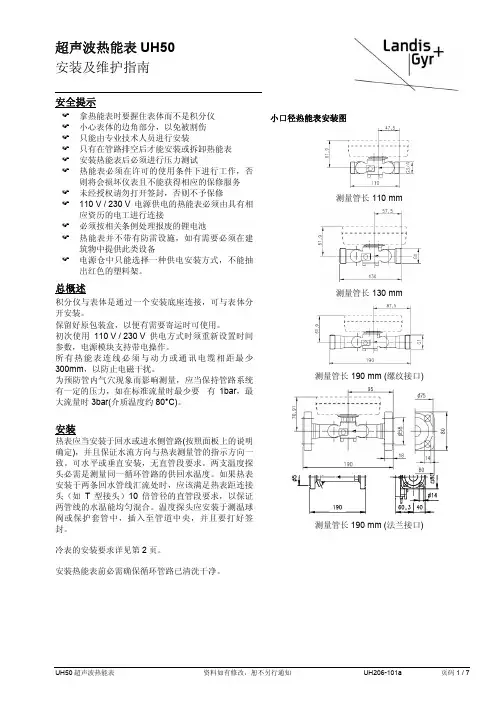

超声波热能表UH50安装及维护指南安全提示)拿热能表时要握住表体而不是积分仪)小心表体的边角部分，以免被割伤)只能由专业技术人员进行安装)只有在管路排空后才能安装或拆卸热能表)安装热能表后必须进行压力测试)热能表必须在许可的使用条件下进行工作，否则将会损坏仪表且不能获得相应的保修服务)未经授权请勿打开签封，否则不予保修)110 V / 230 V电源供电的热能表必须由具有相应资历的电工进行连接)必须按相关条例处理报废的锂电池)热能表并不带有防雷设施，如有需要必须在建筑物中提供此类设备)电源仓中只能选择一种供电安装方式，不能抽出红色的塑料架。

总概述积分仪与表体是通过一个安装底座连接，可与表体分开安装。

保留好原包装盒，以便有需要寄运时可使用。

初次使用110 V / 230 V供电方式时须重新设置时间参数，电源模块支持带电操作。

所有热能表连线必须与动力或通讯电缆相距最少300mm，以防止电磁干扰。

为预防管内气穴现象而影响测量，应当保持管路系统有一定的压力，如在标准流量时最少要有1bar，最大流量时3bar(介质温度约80°C)。

安装热表应当安装于回水或进水侧管路(按照面板上的说明确定)，并且保证水流方向与热表测量管的指示方向一致。

可水平或垂直安装，无直管段要求。

两支温度探头必需是测量同一循环管路的供回水温度。

如果热表安装于两条回水管线汇流处时，应该满足热表距连接头（如T型接头）10倍管径的直管段要求，以保证两管线的水温能均匀混合。

温度探头应安装于测温球阀或保护套管中，插入至管道中央，并且要打好签封。

冷表的安装要求详见第2页。

安装热能表前必需确保循环管路已清洗干净。

小口径热能表安装图测量管长110 mm测量管长 130 mm测量管长 190 mm (缧纹接口)Order no. qp m³/h PN bar a b c UH50x 45 3.5 16 260 51 1 ¼ “UH50x 47 3.5 25 260 51 1 ¼ “Order no.qpm³/hPNbarDN A b Øc Ød ØeNo. ofholesfUH50x 46 3.5 25 25 260 51 115 85 14 468 UH50x 52 6 25 25 260 51 115 85 14 468 UH50x 61 10 25 40 300 48 150 110 18 488 UH50x 65 15 25 50 270 46 165 125 18 4102 UH50x 70 25 25 65 300 52 185 145 18 8122 UH50x 74 40 25 80 300 56 200 160 18 8138 UH50x 82 60 16 100 360 68 235 180 18 8158 UH50x 83 60 25 100 360 68 235 190 22 8158安装例子测温球阀安装于球阀中(DN25口径以下)安装于保护套管中(DN25口径以上)积分仪积分仪的工作环境温度不应超过55°C，安装位置应避免阳光直接照射，并保证读数方便。

一、超声波热量表概述ZY 系列超声波热量表是针对我国采暖系统和水质自主开发、设计的一款新型计量产品，该产品拥有多项专利技术，其结构紧凑、外型美观、准确度高、性能优越，目前在国内处于领先水平。

采用超声波测量技术，不仅完全消除了管道内杂质对表的影响，而且全电子测量避免了机械磨损，极大拓宽了其适用范围，保证长期使用计量准确，具有使用寿命长、准确度高等特点。

二、原理、组成及技术参数超声波热量表用于热水作为传热媒介的户用采暖系统，计量热水通过进水管和回水管所释放（或吸收）热量的计量器具。

该产品主要有配对温度传感器、超声流量计和计算器组成。

配对温度传感器测量进水与回水的温度，超声流量计测量流经管道的热水的体积，此两项数据被采集后送至计算器计算出用户使用的热量，并显示出来。

三、压力损失特性曲线超声波热量表使用说明执行标准：中华人民共和国国家标准《热量表》（ＧＢ／Ｔ３２２２４－２０１５）超声波热量表采用按钮开关来切换液晶显示界面，按钮使用方式如下：a ）长按按钮3秒钟后，显示将在主菜单、检测菜单、信息菜单和报警菜单四项之间进行滚动切换；b ）短按按钮时将在同一菜单下滚动显示内容；c ）主菜单项：显示累积热量、进回水温度、温差、瞬时流量、累积流量、功率等信息；d ）检测菜单项：累计流量、累积热量、功率、瞬时流量、进水温度、回水温度、温差等信息；e ）信息菜单：存储和显示前36个月每月消耗的热量和流量信息，通过短按按键交替显示；f ）故障报警菜单：电池电量不足提示以及其它故障自动诊断功能；检定菜单和错误菜单信息菜单五、超声波热量表安装说明尺寸示意图超声波热量表安装示意图● 温度传感器安装图3 O 型圈装入方式 图4 球阀● 挂件安装● 表头安装超声波热量表安装注意事项：1.超声波热量表安装前必须清洗管道；2.超声波热量表属于比较贵重精密仪表，拿起放下时必须小心，禁止提拽表头、传感器线；3.禁止挤压测温探头；严禁靠近较高温度热源如电气焊，防止电池爆炸伤人以及损坏仪表；4.超声波热量表安装时要避免旋涡流（产生于空间弯头）、脉动流（由泵引起）、气泡（管道的上端）；5.超声波热量表的表体上箭头所指的方向为水流方向，不得装反；6.超声波热量表出厂默认进水管安装，如果需要安装在回水管上，须在订货时明确注明；7.超声波热量表的前端必须装有相应口径的过滤器；8.超声波热量表的两端必须装有相应口径的阀门，并且其能够与超声波热量表分离，主要便于超声波热量表在使用过程中的维护和维修；9.超声波热量表的温度传感器共有两只（进水和回水），安装时应将红色标签的温度传感器安装在进水管上，将蓝色标签的温度传感器安装在回水管上；温度探头的安装位置应处于管道截面的中心； 10.温度传感器标准线长为1.5米，如果安装时出现特殊情况也可根据实际长度对其加长，但必须在订货前通知厂家，不得随意增、减温度传感器的引线；11.安装完毕，应在超声波热量表进口连接螺母与超声波热量表之间、测温球阀与铂电阻之间打铅封；12.特别提示：a) 超声波热量表安装时基表与水平面成45度角是确保管道内的杂质在停暖后沉淀到底部反射面影响超声波热量表的计量精度；b) 超声波热量表的线路板设计有红外装置，请在存放和施工时避免阳光直射表头部位。

海威茨超声波热量表简介及使用说明海威茨超声波热量表简介海威茨URT型热量表采用陷阱管道设计和超声检测技术，集多项专利于一体。

其主要技术指标执行CJ128-2007中华人民共和国城镇建设行业标准《热量表》，按照JJG225-2001中华人民共和国计量检定规程《热能表》进行检定，符合国家二级精度要求。

海威茨超声波热量表应用范围：适用于住宅、商务等建筑物的集中供暖、中央空调制冷以及冷热联供等场合的热（冷）量计量收费，安装在热（冷）交换环路中，测量以热（冷）水为载体，在热交换环路上释放和吸收的热量。

海威茨超声波热量表技术优势1、先进的流量传感技术流量计采用嵌入式极板设计，定位准确、坚固耐用；独特的紊流修正技术，安装更自由；精确的温度补偿算法，确保不同流体温度下的计量准确性。

2、高防护等级独特的产品结构设计，实现IP67防护等级，防水防潮性能卓越。

3、分体结构积算器与流量计分体设计，读取无死角，适应各种场合的安装。

4、超强防堵直通管路，压力损失小，杂质不易存留。

5、功能齐全支持欧标EN1434、CJ/T188、MODBUS通讯协议；支持MBUS、RS485、红外通讯方式；具有故障诊断与报警功能。

6、质量可靠积算器采用全工业级电子元器件，48小时高温带电老化；流量计采用精选黄铜，高密度一体锻造，耐腐蚀，高强度；温度传感器采用久茂品牌PT1000，性能稳定；整机100%经过先进的全自动热量表监测装置检定。

海威茨超声波热量表产品规格及安装尺寸海威茨超声波热量表技术参数海威茨超声波热量表使用说明——显示说明海威茨超声波热量表安装示意图：1、垂直安装示意图（以回水安装为例）2、水平安装示意图（以供水安装为例）。

超声波热量表的施工安装要点及相关技术要求标准化管理处编码[BBX968T-XBB8968-NNJ668-MM9N]超声波热量表的施工安装要点及相关技术要求超声波流量传感器是通过波在介质中的传输速度在顺水流和逆水流方向的差异，而求出介质流速的方法来测量流量。

按传感器水流通道方式，超声波流量传感器分单通道式和U 形管式。

超声波式热量表选用主要控制参数为：公称直径DN、常用流量、最大流量、最小流量、额定压力、最大压力损失、温度范围、温差范围等。

超声波热量表的初期投资相对较高，仪表的流量传感器具有精度高、压损小、不易堵塞等特点，但流量传感器的管壁锈蚀程度、水中杂质含量、管道振动等因素将影响流量计的精度。

超声波热量表施工安装要点1. 当使用分体式热量表时，积分仪与流量传感器的距离不宜超过10M。

2. 气泡对准确测量干扰很大，不能安装在管道最高处。

3．安装时远离交流电和高频输射源，避开高温辐射源、阳光直射。

流量传感器的安装1) 热量表的流量传感器必须安装在一次网的供水管道上。

2) 热量表的流量传感器应安装在直径等于其公称直径的管道上，并且在前、后端分别留有规定长度的直管段（以厂家产品技术说明书为准，一般表前为公称直径10倍的直管段，表后为公称直径5倍的直管段，直管段范围内无其它任何测温、测压、过滤器、阀门等元件）。

3) 在安装流量传感器时应考虑留出便于读数和维修的空间，强烈建议在表体下游满足直管段后安装管道伸缩器，便于热量表的安装及校验。

4) 安装时必须按照流量计管段上水流指示箭头方向安装，并建议在流量传感器前后安装阀门，便于检修。

5) 热量表可以水平、垂直安装，但水平安装时两换能器应在同一水平面上，防止供水沉淀后的淤泥沉积于低处换能器影响信号传输，垂直安装时水流方向必须为从下而上；流量传感器前端应安装过滤器（必须满足表体的前直管段要求）。

温度传感器的安装1）温度传感器必须安装在流量传感器规定的直管段以外；安装温度传感器管道处的水温须均匀。

HFRB-C系列超声波热量表说明书沈阳航发热计量技术有限公司目录一、工作原理二、产品组成三、产品特点四、技术参数五、安装说明六、使用说明七、常见故障判断及处理方法HFRB-C系列超声波热量表安装使用说明书版权归沈阳航发热计量技术有限公司所有，如有变动恕不另行通欢迎您选用沈阳航发热计量技术有限公司生产的HFRB-C系列（DN15～DN300）超声波热量表产品。

一、工作原理该产品通过测量超声波在管道内流动介质中的传播时间来测量流体流量，并依据测量得到的用户进回水管道中介质的温度差进而计算出用户使用的热量。

超声波沿流体流动方向的传播时间t+：t+=L/（C+V）超声波逆流体流动方向的传播时间t-：t-=L/（C-V）时间差Δt：Δt=t+-t-=2LV/（C2-V2）≈2LV/C2（由于超声波的速度远远大于介质的流速，所以将V2舍去）流体流速V：V=C2Δt/2L体积流量qv ：qv=KVS式中，C——超声波在水中的传播速度；K——仪表系数；S——管道横截面积。

L——超声波发生器的距离用户使用热量Q：Q=∫ρ·qv·Δh·dt式中，ρ——介质的密度（kg/m3）△h——和用户进回水温度相对应的载热液体焓值差（J/kg）t———时间（h）Q——释放的热量（J）二、产品组成航发HFRB-C系列超声波热量表由超声波测量管段、配对温度传感器和计算器三大部分组成。

三、产品特点➢圆柱形反射板压损小，抗堵塞；➢特殊流道设计，流场稳定，测量精度高；➢流量计管段可水平或垂直安装；➢计算器可分体安装，使用灵活；➢多种通讯方式，并可实现网络供电；➢特殊结构和导线引出方式设计，防护等级高；➢低功耗及深度休眠设计，电池使用寿命长；➢精选优质原器件产品可靠性和稳定性好。

四、技术参数HFRB-C超声波热量表技术参数如表一、表二所示。

五、安装说明 5.1、超声波表的公称直径不同，对应管段的长度不同，以下为各型号表的数据。

供暖超声波热量表安全操作及保养规程导语在供暖行业，超声波热量表是一种重要的计量工具，它能够精确地测量供暖系统中的水流量和温度，从而计算出能够提供的供暖热量。

但是，如果不正确地使用和保养这些热量表，可能会导致误差的出现，甚至可能会造成安全隐患。

因此，为了保障供暖系统的安全和正常运行，我们需要了解超声波热量表的正确操作和保养规程。

安全操作规程1. 安装位置超声波热量表应该安装在供暖管道的水平段上，管道两端需要留有一定的直管段。

安装时应避免管道的弯曲、翻转和轴向位移等情况，否则会导致测量误差。

2. 电源接线超声波热量表的电源线应采用隔离式或双重绝缘的电缆，电缆的截面积应根据工程实际需要选定，并满足电缆引出口的要求。

3. 信号接线超声波热量表的信号线应采用抗干扰性能好的屏蔽电缆，信号线长度应控制在50米以内，信号线在引出口处应尽可能靠近金属管壁接地。

4. 操作须知在使用超声波热量表时，应注意以下几点：•开机前应检查电源电压和电流是否正常，同时检查电缆接头是否牢固。

•设置好热量表的相关参数，包括采样周期、报警条款、温度补偿等内容。

•清洗管道后应对热量表进行校准，以确保测量精度。

•不能将超声波热量表直接暴露在阳光下，避免影响温度传感器的准确度。

•在进行维护和更换超声波热量表时，应关闭相关管道的阀门，防止水流涌入。

保养规程1. 定期清洗超声波热量表应定期进行清洗，以保证传感器的敏感度和测量精度。

清洗时应注意避免用刷子等硬物擦拭传感器表面，以免刮花或损坏传感器。

2. 确保密封性能超声波热量表的密封性能对测量精度有着很大的影响，因此需要确保设备的密封性能。

定期检查热量表的密封部位，如发现泄漏问题及时进行处理。

3. 定期校验超声波热量表的校验周期一般为一年，校验时需要专业的仪器和设备。

如果在使用过程中发现测量精度异常，需要及时进行校准，以确保供暖系统的热量计量精度。

4. 防止冻裂在北方地区，冬季气温低下，超声波热量表易受冻裂破坏。
