6.2 钢筋混凝土房屋结构施工图一、钢筋混凝土房屋结构施工图的组成钢筋混凝土结构施工图一般由结构设计说明、基础图、结构平面布置图以及墙、柱、梁、板等构件详图组成。

构建标准图也属于结构详图的一部份。

二、基础施工图常用于钢筋混凝土房屋的基础形式较多，本节仅介绍独立基础、柱下条形基础和筏形基础的施工图。

1.独立基础独立基础常见形式如图6.2.1。

图6.2.1 独立基础常用的形式2.柱下条形基础图6.2.2为某钢筋混凝土独立基础施工图。

3.筏形基础筏形基础又称筏片基础、筏板基础、满堂红基础。

其形式有梁板式和平板式两种类型。

梁板式又可细分为交梁式和梁式，板式也可以细分为板顶加礅或板底加礅式。

框架结构一般采用交梁式筏板基础。

图6.2.4为交梁式筏板基础平面图。

基础详图为基础剖面图、基础梁的配筋图以及柱的配筋图，此处略。

图6.2.2 钢筋混凝土独立基础施工图示例图6.2.3柱下条形基础施工图示例图6.2.4筏形基础平面图三、楼（屋）盖结构平面布置图如前所述，楼（屋）盖结构布置图主要是表示楼（屋）盖各种构件的平面位置以及预留洞、预埋件等内容。

结构布置图在绘制时、必须满足建筑图的要求，其定位轴线必须和建筑施工图对应。

当某种构件的标高、平面位置特殊时，应在同一张图上增加剖切断面。

构件编号时，对于配筋相同标高与结构平面相对位置不同，或主筋相同，箍筋不同的构件宜另行编号。

四、梁、柱、墙结构详图在结构平面确定之后，传统的表示方法是根据结构平面上梁、柱的编号，绘制梁和柱的施工详图。

当采用平面整体表示方法（简称平法）绘制施工图时，可以在结构平面布置图上表示梁、柱、墙的施工详图。

平面整体表示方法，将常用的结构处理方法，作为模块制成标准图。

绘图时采用在平面图上直接标柱的方式来表示梁、柱、墙的配筋，使得详图表示规范化，同时大大地降低了绘图工作量。

下面介绍平面整体的表示方法。

1.柱平法施工图的表示方法柱子的平法表示方法有两种，一种称为列表注写方式，另一种称截面注写方式。

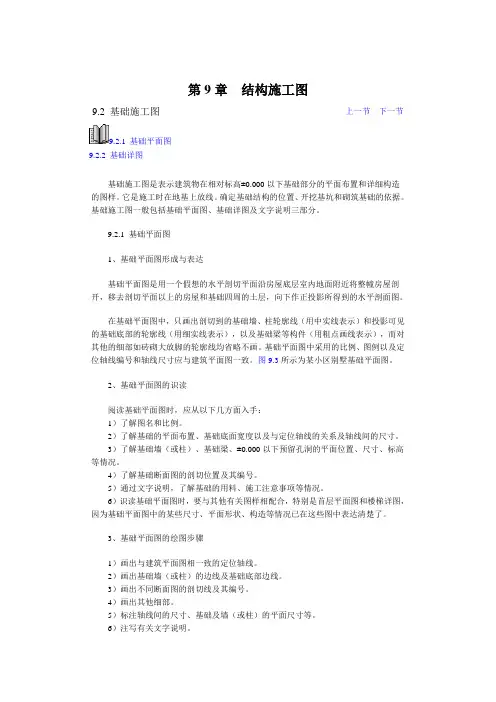

第9章结构施工图9.2 基础施工图上一节下一节9.2.1 基础平面图9.2.2 基础详图基础施工图是表示建筑物在相对标高±0.000以下基础部分的平面布置和详细构造的图样。

它是施工时在地基上放线。

确定基础结构的位置、开挖基坑和砌筑基础的依据。

基础施工图一般包括基础平面图、基础详图及文字说明三部分。

9.2.1 基础平面图1、基础平面图形成与表达基础平面图是用一个假想的水平剖切平面沿房屋底层室内地面附近将整幢房屋剖开，移去剖切平面以上的房屋和基础四周的土层，向下作正投影所得到的水平剖面图。

在基础平面图中，只画出剖切到的基础墙、柱轮廓线（用中实线表示）和投影可见的基础底部的轮廓线（用细实线表示），以及基础梁等构件（用粗点画线表示），而对其他的细部如砖砌大放脚的轮廓线均省略不画。

基础平面图中采用的比例、图例以及定位轴线编号和轴线尺寸应与建筑平面图一致。

图9.3所示为某小区别墅基础平面图。

2、基础平面图的识读阅读基础平面图时，应从以下几方面入手：1）了解图名和比例。

2）了解基础的平面布置、基础底面宽度以及与定位轴线的关系及轴线间的尺寸。

3）了解基础墙（或柱）、基础梁、±0.000以下预留孔洞的平面位置、尺寸、标高等情况。

4）了解基础断面图的剖切位置及其编号。

5）通过文字说明，了解基础的用料、施工注意事项等情况。

6）识读基础平面图时，要与其他有关图样相配合，特别是首层平面图和楼梯详图，因为基础平面图中的某些尺寸、平面形状、构造等情况已在这些图中表达清楚了。

3、基础平面图的绘图步骤1）画出与建筑平面图相一致的定位轴线。

2）画出基础墙（或柱）的边线及基础底部边线。

3）画出不同断面图的剖切线及其编号。

4）画出其他细部。

5）标注轴线间的尺寸、基础及墙（或柱）的平面尺寸等。

6）注写有关文字说明。

相关知识点：基础平面图基础详图本章导航：本章概述1234本章小结本章练习。

基础图是建筑物地部分承重结构的施工图。

基础的构造形式主要有与上部结构形式有关，如条形基础、独立基础、桩基础等。

基础图分为基础平面图和基础详图两部分。

基础平面图
基础平面图是假设用一个水平剖切面，沿着房屋的室内地面与基础之间切开，然后移去房屋地面以上部分，向下作投影，由此得到的水平剖面图称为基础平面图。

基础平面图主要表示基础的平面位置，基础与墙、柱的定位轴线的关系，基础底部的宽度，基础上预留的孔洞、构件、管沟等。

结构施工图主要表示房屋结构系统的结构类型，结构布置，构件种类、数量内部构造、外部形状大小以及构件间的链接构造等。

它包括结构设计说明，它包括结构设计说明、结构布置平面图和构件详图。

结构施工图是结构设计的最终成果图，也是结构施工的指导性文件，是进行构建制作和安装，编制预算和安排施工进度的依据。

基础图建筑物地下部分承重结构的施工图。

它包括基础平面图和基础详图两部分。

基础平面图主要表示基础的平面布置，基础与墙、柱的定位轴线的关系，基础底部宽度等。

基础详图主要表示基础的平面布置，基础与墙柱的定位轴线的关系，基础底部宽度等。

基础详图主要表示基础的形状、构造、材料、基础埋置深度和截面尺寸、室内外地面、防潮层
等。

基础详图主要表示基础的形状、构造、材料、基础埋置深度。
