室外附属工程之踏步室外入口踏步(台阶)台阶即室外入口踏步。
常用台阶采用有水泥砂浆、水磨石、砖等材料铺设而成。
还有采用毛石、条石、整体混凝土以及钢筋混凝土架空、预制混凝土板搁置、条石搁置等台阶。
其构造做法见图18-99、图18-100、图18-101、图18-102、图18-103以及图18-104、图18-105、图18-106。
图18-99 水磨石台阶构造做法示意图图18-100 砖台阶构造做法示意图图18-101 毛石台阶构造图图18-102 条石台阶构造图图18-103 整体混凝土台阶构造图图18-104 钢筋混凝土架空台阶构造图图18-105 预制混凝土板搁置台阶构造图图18-106 条石搁置台阶构造图水泥砂浆台阶及水磨石台阶施工时,应按台阶的坡度将基土夯成斜面,以上的灰土也夯成斜面,然后立模板,现浇混凝土做成踏步,各踏步上的面层按照相应楼梯踏步面层进行施工。
砖砌台阶施工时,基土夯成斜面,灰土则夯成踏步形。
然后在灰土层上砌砖,每个踏步先砌一层平砖,再砌一层侧砖。
台阶阳角处则平砌一砖见方。
砖间缝隙要挤满砂浆。
清水砖台阶则应用1:1.5水泥砂浆勾缝。
室内楼层踏步(踏步)室内楼层踏步,常用踏步面层采用水泥砂浆、水磨石(整体水磨石或预制水磨石板块)材料铺设而成。
亦有采用大理石、花岗石和砖(缸砖、陶瓷地砖、水泥花砖)等板块材料铺设而成。
1.组成材料所用的材料同本章“18-4 整体面层铺设”和“18-5 板块面层铺设”中同类面层中的组成材料。
2.施工要点(1)楼梯踏步的高度,应以楼梯间结构层的标高结合楼梯上、下级踏步与平台、走道连接处面层的做法进行划分,以使铺设后每级踏步的高度与上一级踏步和下一级踏步的高度差不应大于10mm。
(2)楼梯踏步面施工前,应在楼梯一侧墙面上画出各个踏步做面层后的高宽尺寸及形状,或按每个梯段的上、下两头踏步口画一斜线作为分步标准,见图18-107。
图18-107 画斜线作为分步标准示意图(3)楼梯踏步面层的施工与相应的面层基本相同,每个踏步宜先抹立面(踢面)后再抹平面(踏面)。

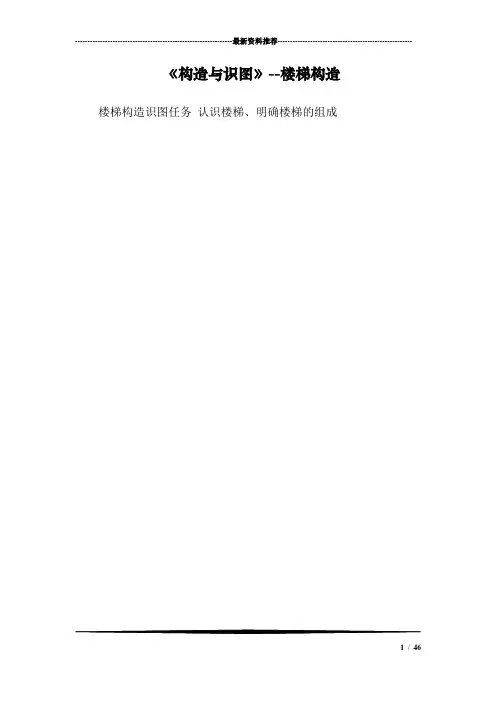

---------------------------------------------------------------最新资料推荐------------------------------------------------------《构造与识图》--楼梯构造楼梯构造识图任务认识楼梯、明确楼梯的组成1/ 46? 能力目标能结合日常生活中的楼梯对楼梯有一个整体的印象能说出楼梯的组成? 支撑知识楼梯的组成、楼梯的分类及构造要求---------------------------------------------------------------最新资料推荐------------------------------------------------------ 坡道、台阶、楼梯、爬梯等的坡度范围坡道是建筑出入口处室内外高差之间的交通联系部件,按用途分行车坡道和轮椅坡道。
3/ 46垂直交通设施台阶用于室内外高差之间和室内局部高差之间的联系部件楼梯作为竖向交通和人员紧急疏散的主要设施,使用最为广泛---------------------------------------------------------------最新资料推荐------------------------------------------------------ 垂直交通设施自动扶梯仅用于人流量大且使用要求高的公共建筑,如商场、候车楼等工作梯是供工作人员工作用的交通设施5/ 46垂直交通设施爬梯专用于消防和检修垂直升降电梯则用于高层建筑---------------------------------------------------------------最新资料推荐------------------------------------------------------ 总结建筑物中解决高度差和垂直交通的措施(1)解决高差的措施 ? 坡道 ? 台阶(2)解决垂直交通的措施 ? 楼梯 ? 电梯 ? 自动扶梯(3)解决特殊高差的措施 ? 消防梯 ? 铁爬梯7/ 4613.1.1 楼梯组成1. 楼梯段 ? 楼梯段是联系两个不同标高平台的倾斜构件,它由若干踏步组成。
