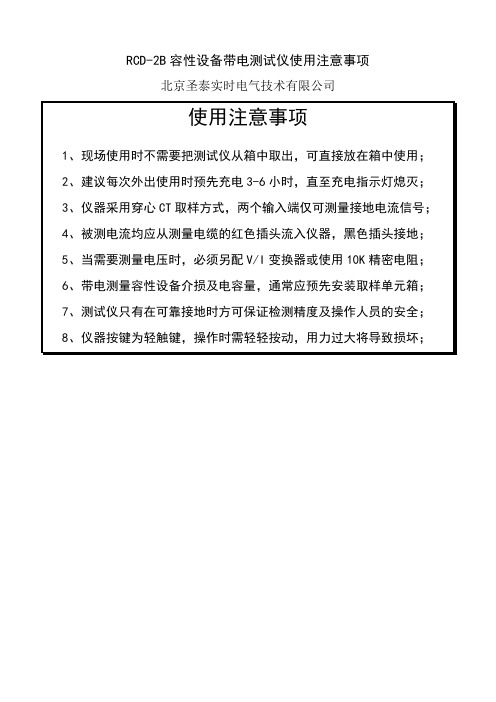

RCD-2B容性设备带电测试仪使用注意事项
北京圣泰实时电气技术有限公司
使用注意事项
1、现场使用时不需要把测试仪从箱中取出，可直接放在箱中使用；
2、建议每次外出使用时预先充电3-6小时，直至充电指示灯熄灭；
3、仪器采用穿心CT取样方式，两个输入端仅可测量接地电流信号；
4、被测电流均应从测量电缆的红色插头流入仪器，黑色插头接地；
5、当需要测量电压时，必须另配V/I变换器或使用10K精密电阻；
6、带电测量容性设备介损及电容量，通常应预先安装取样单元箱；
7、测试仪只有在可靠接地时方可保证检测精度及操作人员的安全；
8、仪器按键为轻触键，操作时需轻轻按动，用力过大将导致损坏；。
漏电保护器安全使用漏电保护器（RCD）是一种重要的电气安全设备，它可以有效地保护人们免受电击的危险。
使用RCD可以有效地减少电气事故的发生率，保护人们的身体安全。
在工作和生活中，正确使用漏电保护器非常重要。
本文将介绍漏电保护器的原理、常见故障和使用注意事项，帮助读者正确使用漏电保护器，确保电气安全。
一、漏电保护器的原理漏电保护器的原理是利用电感和电容的作用，在正常情况下，漏电保护器的电流经过L线，并通过N线回流。
如果发生漏电，会导致电流流经地线，并导致漏电保护器的L线和N线的电流不相等，导致保护器动作，切断电源，避免电流流经人体而引起电击。
如果电流大小超过漏电保护器的额定电流，则漏电保护器会立即切断电源，保护电器和人员安全。
二、漏电保护器的常见故障1.误切误切是漏电保护器的常见故障。
误切一般是因为漏电保护器的额定电流设置过小，或者接地电阻过大，导致漏电保护器不能正确地判断电流大小，误切电源。
此时，应选择合适的额定电流漏电保护器，并定期检查地线电阻。
2.失效漏电保护器失效是指漏电保护器无法正常判断漏电，并无法切断电源。
此时，漏电保护器可能已经老化，电路板或元器件的接触不良，或者被外部噪声干扰影响。
此时，需要及时更换漏电保护器。
3.误报警误报警是指漏电保护器误判断正常电流为漏电电流，导致误报警。
此时，应检查电器的接线是否正确，避免电器本身存在缺陷，定期检查漏电保护器的工作状态，避免漏电保护器老化或失效。
三、漏电保护器的使用注意事项1.选择合适的漏电保护器选择合适的漏电保护器取决于电器的额定电流和使用场合。
一般情况下，照明电路应该选择30mA漏电保护器，电动工具和家用电器应该选择100mA漏电保护器。
如果在高湿度，易漏电或潮湿的环境中使用电器，应选择300mA漏电保护器。
在选择漏电保护器时，还应查看电器生产商提供的额定电流和标准要求。
2.安装漏电保护器安装漏电保护器之前，应首先切断电源。
安装前应确认漏电保护器的额定电流是否符合电器的额定电流要求，确认地线接口连接是否正确，购买正规适合自己用的漏电保护器，并安装在易于操作的地方。

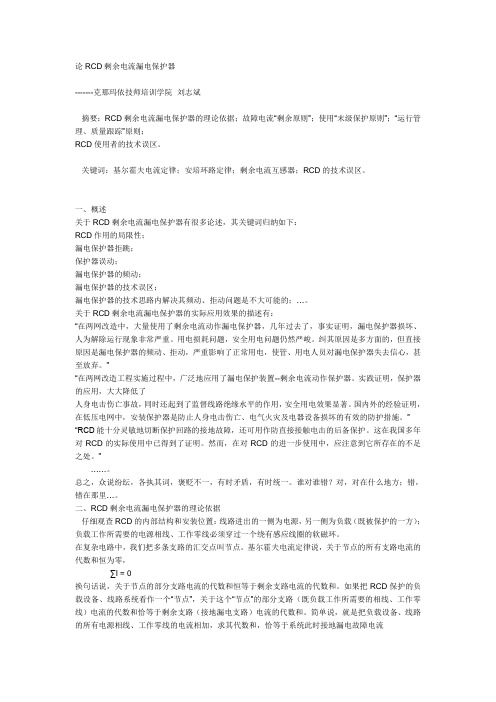

论 RCD剩余电流漏电保护器-------克那玛依技师培训学院刘志斌摘要：RCD剩余电流漏电保护器的理论依据；故障电流“剩余原则”；使用“末级保护原则”；“运行管理、质量跟踪”原则；RCD使用者的技术误区。
关键词：基尔霍夫电流定律；安培环路定律；剩余电流互感器；RCD的技术误区。
一、概述关于RCD剩余电流漏电保护器有很多论述，其关键词归纳如下：RCD作用的局限性；漏电保护器拒跳；保护器误动；漏电保护器的频动；漏电保护器的技术误区；漏电保护器的技术思路内解决其频动、拒动问题是不大可能的；…。
关于RCD剩余电流漏电保护器的实际应用效果的描述有：“在两网改造中，大量使用了剩余电流动作漏电保护器，几年过去了，事实证明，漏电保护器损坏、人为解除运行现象非常严重。
用电损耗问题，安全用电问题仍然严峻。
纠其原因是多方面的，但直接原因是漏电保护器的频动、拒动，严重影响了正常用电，使管、用电人员对漏电保护器失去信心，甚至放弃。
”“在两网改造工程实施过程中，广泛地应用了漏电保护装置--剩余电流动作保护器。
实践证明，保护器的应用，大大降低了人身电击伤亡事故，同时还起到了监督线路绝缘水平的作用，安全用电效果显著。
国内外的经验证明，在低压电网中，安装保护器是防止人身电击伤亡、电气火灾及电器设备损坏的有效的防护措施。
”“RCD能十分灵敏地切断保护回路的接地故障，还可用作防直接接触电击的后备保护。
这在我国多年对RCD的实际使用中已得到了证明。
然而，在对RCD的进一步使用中，应注意到它所存在的不足之处。
”……。
总之，众说纷纭，各执其词，褒贬不一，有时矛盾，有时统一。
谁对谁错？对，对在什么地方；错，错在那里…。
二、RCD剩余电流漏电保护器的理论依据仔细观查RCD的内部结构和安装位置：线路进出的一侧为电源，另一侧为负载（既被保护的一方）；负载工作所需要的电源相线、工作零线必须穿过一个绕有感应线圈的软磁环。
在复杂电路中，我们把多条支路的汇交点叫节点。

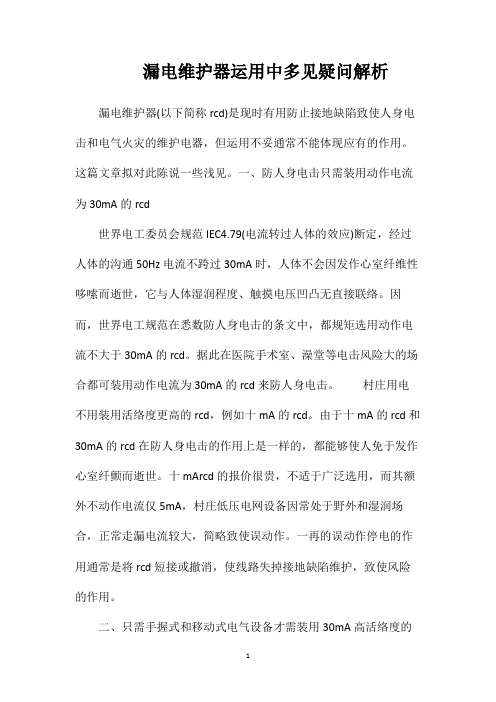

漏电维护器运用中多见疑问解析漏电维护器(以下简称rcd)是现时有用防止接地缺陷致使人身电击和电气火灾的维护电器，但运用不妥通常不能体现应有的作用。
这篇文章拟对此陈说一些浅见。
一、防人身电击只需装用动作电流为30mA的rcd世界电工委员会规范IEC4.79(电流转过人体的效应)断定，经过人体的沟通50Hz电流不跨过30mA时，人体不会因发作心室纤维性哆嗦而逝世，它与人体湿润程度、触摸电压凹凸无直接联络。
因而，世界电工规范在悉数防人身电击的条文中，都规矩选用动作电流不大于30mA的rcd。
据此在医院手术室、澡堂等电击风险大的场合都可装用动作电流为30mA的rcd来防人身电击。
村庄用电不用装用活络度更高的rcd，例如十mA的rcd。
由于十mA的rcd和30mA的rcd在防人身电击的作用上是一样的，都能够使人免于发作心室纤颤而逝世。
十mArcd的报价很贵，不适于广泛选用，而其额外不动作电流仅5mA，村庄低压电网设备因常处于野外和湿润场合，正常走漏电流较大，简略致使误动作。
一再的误动作停电的作用通常是将rcd短接或撤消，使线路失掉接地缺陷维护，致使风险的作用。
二、只需手握式和移动式电气设备才需装用30mA高活络度的rcd手握式和移动式电气设备的电击风险大。
这是由于这些设备运用中常常移动，绝缘简略破损而发作碰外壳接地缺陷，握持设备的手掌肌肉通电缩短使人无法甩脱外壳带电的设备，人体通电时刻稍长即易发作心室纤颤致死。
固定设备的设备较少发作碰外壳接地缺陷，人的手掌抓握不住设备外壳，在遭电击时可当即甩脱，与带电设备外壳脱离触摸。
不管有无装用30mArcd，固定式设备发作电击事端时都可使人站立不稳跌倒，但不会因发作心室纤颤而电击致死。
因而对手握式和移动式设备有必要装用30mA瞬动rcd，而对固定式设备如吊灯、固定设备的户内水泵则无此恳求。
世界电工规范对两者加以差异是防止滥装30mA瞬动rcd，以节约不用要的出资和削减因装用不妥而致使rcd的误动停电。
航运中rcd术语-回复RCD（Radio Control Device）是一种无线电控制设备，可远程控制船舶航行。
本文将逐步解释航运中RCD术语和相关概念，包括其工作原理、应用范围、优点和使用注意事项。
1. RCD术语的定义RCD是一种通过无线电频率信号控制船舶方向、速度和航行模式的装置。
船舶上安装有接收器和舵机，接收器会接收无线电发送的指令，再通过舵机控制船舶航行。
通过无线电遥控，操作者可以实时控制船只。
2. RCD工作原理RCD通过两个主要组件实现远程控制。
首先是遥控器，操作者通过遥控器发送无线电频率信号。
这个信号可以通过持续按下按钮、旋转拨盘或使用摇杆来控制船只的方向、速度和模式。
其次是船舶上的接收器，它能接收遥控器发送的信号，并将其解码成舵机可以理解的命令。
接收器接收到指令后，通过舵机控制船舶航行。
3. RCD的应用范围RCD的应用范围很广泛，适用于各种类型的船只，包括私人游艇、小型渔船、皮划艇等。
它可以用于娱乐、休闲、运动或渔业等用途。
无论是控制船只的转向、速度或导航，RCD都可以提供方便和灵活的操作方式。
4. RCD的优点RCD相比传统的操控方式有很多优点。
首先，它提供了更大的操控范围，可以远程控制船只，使操作者可以在较远的距离上操控船只，增加了安全性和操作舒适性。
其次，RCD可以实现更精确的控制，无论是调整船只的转向角度还是改变航行速度，RCD都可以提供更准确的操作。
此外，RCD 还可以实现多种航行模式，如自动航行、航线规划或者自动停靠等，给船舶操控带来更多的功能和便利。
5. 使用RCD的注意事项尽管RCD带来了很多便利性，但在使用时也需要遵守一些注意事项。
首先，操作者需要熟悉和掌握RCD的操作方法和功能。
遥控器的使用不同，可能有不同的功能按钮，操作者需要了解并正确使用。
其次，船只上的接收器和舵机需要定期检查和维护，确保其正常工作。
在使用RCD时，还需要考虑安全问题，如避免遥控信号干扰、操作时保持注意力等。
论RCD剩余电流漏电保护器摘要：RCD剩余电流漏电保护器的理论依据；故障电流“剩余原则”；使用“末级保护原则”；“运行管理、质量跟踪”原则；RCD使用者的技术误区。
关键词：基尔霍夫电流定律；安培环路定律；剩余电流互感器；RCD的技术误区。
一、概述关于RCD剩余电流漏电保护器有很多论述，其关键词归纳如下：RCD作用的局限性；漏电保护器拒跳；保护器误动；漏电保护器的频动；漏电保护器的技术误区；漏电保护器的技术思路解决其频动、拒动问题是不大可能的；…。
关于RCD剩余电流漏电保护器的实际应用效果的描述有：“在两网改造中，大量使用了剩余电流动作漏电保护器，几年过去了，事实证明，漏电保护器损坏、人为解除运行现象非常严重。
用电损耗问题，安全用电问题仍然严峻。
纠其原因是多方面的，但直接原因是漏电保护器的频动、拒动，严重影响了正常用电，使管、用电人员对漏电保护器失去信心，甚至放弃。
”“在两网改造工程实施过程中，广泛地应用了漏电保护装置——剩余电流动作保护器。
实践证明，保护器的应用，大大降低了人身电击伤亡事故，同时还起到了监督线路绝缘水平的作用，安全用电效果显著。
国外的经验证明，在低压电网中，安装保护器是防止人身电击伤亡、电气火灾及电器设备损坏的有效的防护措施。
”“RCD能十分灵敏地切断保护回路的接地故障，还可用作防直接接触电击的后备保护。
这在我国多年对RCD的实际使用中已得到了证明。
然而，在对RCD的进一步使用中，应注意到它所存在的不足之处。
”……。
总之，众说纷纭，各执其词，褒贬不一，有时矛盾，有时统一。
谁对谁错？对，对在什么地方；错，错在那里…。
二、RCD剩余电流漏电保护器的理论依据仔细观查RCD的部结构和安装位置：线路进出的一侧为电源，另一侧为负载（既被保护的一方）；负载工作所需要的电源相线、工作零线必须穿过一个绕有感应线圈的软磁环。
在复杂电路中，我们把多条支路的汇交点叫节点。
基尔霍夫电流定律说，关于节点的所有支路电流的代数和恒为零，∑I= 0换句话说，关于节点的部分支路电流的代数和恒等于剩余支路电流的代数和。
剩余电流动作断路器安装与使用中存在的问题简介剩余电流动作断路器（Residual Current Device，简称RCD）是一种用于检测和保护电路中漏电的安全装置。
它可以迅速检测到电流的泄漏情况，并在出现漏电时切断电路以保护人身安全。
然而，在剩余电流动作断路器的安装和使用过程中，仍然存在一些常见问题。
本文将介绍这些问题，并提供相应的解决方案。
问题一：错误的选型在安装剩余电流动作断路器时，首先需要正确选择适合的型号和额定电流。
如果选型错误，可能会导致断路器无法正常工作，无法检测漏电或误报漏电。
例如，如果选择的断路器额定电流过大，可能会导致很小的漏电无法被检测到，从而增加了人身安全的风险。
解决方案：在选型时，应根据实际情况计算负载电流，并根据负载电流选择适当的额定电流。
如果不确定如何选型，建议咨询专业电气工程师或相关技术人员。
问题二：安装位置选择不当剩余电流动作断路器应该安装在合适的位置，以便及时检测到漏电并切断电路。
然而，一些用户在安装时可能选择了不当的位置，导致断路器的性能下降或无法有效工作。
例如，将剩余电流动作断路器安装在潮湿或易受污染的环境中，会增加误报漏电的风险。
解决方案：在选择安装位置时，应优先考虑安装在干燥、通风、无污染和易于维护的环境中。
避免将断路器安装在接近热源或潮湿地方，并避免阳光直射。
问题三：安装错误安装过程中的错误操作可能导致剩余电流动作断路器不能正常工作，甚至出现故障。
一些常见的安装错误包括：接线不正确、接地不良、松动或不牢固的连接等。
解决方案：在安装过程中，应仔细阅读安装说明书，并按照说明书正确操作。
特别注意接线和接地的正确方法，并确保连接稳固可靠。
问题四：频繁误报漏电有些用户在使用剩余电流动作断路器时，可能会经常遇到误报漏电的情况。
这可能是由于负载电流突变或电网抖动等原因导致的。
解决方案：首先，检查负载设备是否正常工作，如有异常应及时修复。
其次，可以尝试调整断路器的灵敏度，若调整灵敏度后仍存在频繁误报漏电的情况，建议咨询专业技术人员进行进一步排查。
装备技术Equipment technology134 漏电保护器（RCD ）应用中应注意的几点问题叶文顺（厦门市特房海湾投资有限公司， 福建 厦门 361000）中图分类号：K928 文献标识码：B 文章编号1007-6344（2019）11-0134-01摘要：配电回路RCD 拒动作、误动作都将影响正常工作，引起不良后果。
本文对RCD 在使用中的故障进行分析和研究，找到问题产生的原因并提出改进方式。
关键词：漏电保护器（剩余电流保护器，Residual current operated protective device ）0 引言在工程建设管理中，人身安全保障尤为重要，为了避免间接电击现象的发生，往往选择漏电保护器进行保护。
随着更多新型产品使用，导致配电回路中电压波形异常，不是纯净正弦波形；或是在设备运转过程中产生泄漏电流等都可能引起RCD 拒动作或误动作，导致设备使用异常。
1 RCD 拒动作当RCD 额定动作电流I △n 为30mA 时能保证人体在遭到间接接触电击情况下的安全，额定不动作电流（I △n0=0.5I △n ）应当保证在泄漏电流之上并根据使用预留余量，有效保障用电设备提升的负荷、压力、绝缘电阻降低、电压出现正偏差和气候环境变化情况下导致的泄漏电流增加。
在进行RCD 设计施工过程中应当限制其保护设备的数量，保证正常泄漏电流I △在0.3I △n 范围内。
有些人员对RCD 存在误解，认为出现故障情况下在瞬间切断电源，不出现安全事故，但是这种情况在现实中基本难以避免，RCD 在保护设备的过程中存在一定局限性。
RCD 有电磁式和电子式两类。
电磁式RCD 是靠故障电流自身能量工作，电子式RCD 是靠故障残余压力的能量工作，当残压过低时可能拒动作。
由此可见后者的工作稳定性较差，在使用过程中需要注意。
（1）TN 系统：相线触碰到设备外壳出现接地故障时，RCD 会出现故障残压： U RCD =I d （Z L'+Z PE ）配电线路过长时即表明RCD 与故障设备距离很近，此时L＇、PE 线较短会影响U RCD 值较小，但其小到一定值时，所提供的能量不足以使RCD 正常运行，RCD 将出现拒动(图1）。
论RCD的使用误区论 RCD剩余电流漏电保护器摘要：RCD剩余电流漏电保护器的理论依据；故障电流“剩余原则”；使用“末级保护原则”；“运行管理、质量跟踪”原则；RCD使用者的技术误区。
关键词：基尔霍夫电流定律；安培环路定律；剩余电流互感器；RCD的技术误区。
一、概述关于RCD剩余电流漏电保护器有很多论述，其关键词归纳如下：RCD作用的局限性；漏电保护器拒跳；保护器误动；漏电保护器的频动；漏电保护器的技术误区；漏电保护器的技术思路内解决其频动、拒动问题是不大可能的；…。
关于RCD剩余电流漏电保护器的实际应用效果的描述有：“在两网改造中，大量使用了剩余电流动作漏电保护器，几年过去了，事实证明，漏电保护器损坏、人为解除运行现象非常严重。
用电损耗问题，安全用电问题仍然严峻。
纠其原因是多方面的，但直接原因是漏电保护器的频动、拒动，严重影响了正常用电，使管、用电人员对漏电保护器失去信心，甚至放弃。
”“在两网改造工程实施过程中，广泛地应用了漏电保护装置——剩余电流动作保护器。
实践证明，保护器的应用，大大降低了人身电击伤亡事故，同时还起到了监督线路绝缘水平的作用，安全用电效果显著。
国内外的经验证明，在低压电网中，安装保护器是防止人身电击伤亡、电气火灾及电器设备损坏的有效的防护措施。
”“RCD能十分灵敏地切断保护回路的接地故障，还可用作防直接接触电击的后备保护。
这在我国多年对RCD的实际使用中已得到了证明。
然而，在对RCD的进一步使用中，应注意到它所存在的不足之处。
”……。
总之，众说纷纭，各执其词，褒贬不一，有时矛盾，有时统一。
谁对谁错？对，对在什么地方；错，错在那里…。
二、RCD剩余电流漏电保护器的理论依据仔细观查RCD的内部结构和安装位置：线路进出的一侧为电源，另一侧为负载（既被保护的一方）；负载工作所需要的电源相线、工作零线必须穿过一个绕有感应线圈的软磁环。
在复杂电路中，我们把多条支路的汇交点叫节点。
基尔霍夫电流定律说，关于节点的所有支路电流的代数和恒为零，∑I = 0换句话说，关于节点的部分支路电流的代数和恒等于剩余支路电流的代数和。
如果把RCD保护的负载设备、线路系统看作一个“节点”，关于这个“节点”的部分支路（既负载工作所需要的相线、工作零线）电流的代数和恰等于剩余支路（接地漏电支路）电流的代数和。
简单说，就是把负载设备、线路的所有电源相线、工作零线的电流相加，求其代数和，恰等于系统此时接地漏电故障电流∑I相、零 = I漏这就是RCD能灵敏地即时地检测到随机发生的接地漏电故障的理论依据。
安培环路定律说，磁场强度矢量H沿任何闭合路径的线积分等于贯穿由此路径所围成的面的电流的代数和，既∮Hdl = ∑l（安培环路定律）RCD内部结构中绕有感应线圈的软磁环既为安培闭合环路，对穿过其所围成的面的相线、工作零线电流求和，软磁环内的磁通既为“和电流”产生的磁通，恰等于此时负载设备、线路系统的接地漏电故障电流产生的磁通。
软磁环感应线圈内的感应电势大小、感应电流的大小与接地漏电故障电流成正比。
所以称其为剩余电流互感器，并非“零序电流互感器”。
当负载系统没有发生接地漏电故障时，既没有剩余支路电流，则有关负载系统的相线、工作零线电流的代数和恒为零，即使发生相线与相线、相线与零线之间的短路、过载、缺相、欠压、失压、过流等所有穿过RCD的支路间的工作电流、故障电流其代数和恒为零，RCD软磁环内磁通为零，其感应线圈内感应电势为零，RCD均不会动作，故RCD没有短路、过载、失压、缺相等保护作用，所以称之为RCD剩余电流漏电保护器。
现在生产的断路器其内部配置了剩余电流互感器，不仅具备短路、过载、失压、过流等保护作用外，还具备了接地漏电保护功能。
三、故障电流“剩余原则”RCD剩余电流漏电保护器安装、使用的原则是故障电流“剩余原则”。
既被我们看作为节点、需要漏电保护的负载设备、线路系统，与之有关的所有供电电源相线、工作零线N等工作支路电流都要穿过RCD的磁环；保护零线PE、试验支路等保护支路电流、试验支路电流、故障支路电流均作为剩余支路不得通过RCD。
例如在RCD的负载侧工作零线N不得设置重复接地线、保护零线PE不得进RCD。
四、“合理选用”原则RCD剩余电流漏电保护器能即时、随机、无死区检测接地故障电流，动作灵敏，保护切断电源时间短。
因此，只要合理选用，正确安装、使用RCD保护器，对于保护人身安全，防止电击事故和预防火灾产生会有明显的作用。
如果违背科学合理选用原则，滥用RCD保护器，出现保护器误动、频动，造成频繁停电、大面积停电，供电安全、稳定和可靠性降低，影响正常生产和生活当然会造成人们的烦恼。
国家颁布了《漏电保护器安全监察规定》（劳安字（1999）16号）和《漏电保护器安装与运行（GB13955-92）等一系列标准和规定。
选用漏电保护器时应遵循以下主要原则：1. 购买漏电保护器时应购买具有生产资质的厂家产品，且产品质量检测合格。
2. 应根据保护范围、人身设备安全和环境要求确定漏电保护器的电源电压、工作电流、漏电电流及动作时间等参数。
3. 电源采用漏电保护器做分级保护时，应满足上、下级开关动作的选择性。
4.手持式电动工具（除III类外）、移动式生活用家电设备（除III类外）、其他移动式机电设备，以及触电危险性较大的用电设备，必须安装漏电保护器。
5. 建筑施工场所、临时线路的用电设备，应安装漏电保护器。
这是《施工现场临时用电安全技术规范》（JGJ46-88）中明确要求的。
6.机关、学校、企业、住宅建筑物内的插座回路，宾馆、饭店及招待所的客房内插座回路，也必须安装漏电保护器。
7. 安装在水中的供电线路和设备以及潮湿、高温、金属占有系数较大及其他导电良好的场所，如机械加工、冶金、纺织、电子、食品加工等行业的作业场所，以及锅炉房、水泵房、食堂、浴室、医院等场所，必须使用漏电保护器进行保护。
8.固定线路的用电设备和正常生产作业场所，应选用带漏电保护器的动力配电箱。
临时使用的小型电器设备，应选用漏电保护插头（座）或带漏电保护器的插座箱。
9. 漏电保护器作为直接接触防护的补充保护时（不能作为唯一的直接接触保护），应选用高灵敏度、快速动作型漏电保护器。
一般环境选择动作电流不超过30mA，动作时间不超过0. 1s.，这两个参数保证了人体如果触电时，不会使触电者产生病理性生理危险效应。
在浴室、游泳池等场所漏电保护器的额定动作电流不宜超过10mA。
在触电后可能导致二次事故的场合，应选用额定动作电流为6mA的漏电保护器。
10. 对于不允许断电的电气设备，如公共场所的通道照明、应急照明、消防设备的电源、用于防盗报警的电源等，应选用报警式漏电保护器接通声、光报警信号，通知管理人员及时处理故障。
有的人在漏电保护器动作时不是认真地找原因，而是将漏电保护器短接或拆除，这是极其危险的，也是绝对不允许的。
五、“末级保护”原则既要安全用电，减少触电事故，又要提高电网供电的可靠性，这是对漏电切断保护的全面要求。
加大末级漏电保护器的安装率和投运率，建议实行“末级保护”原则。
以防止直接接触触电为主要目标，各自保护面小，不干扰其他用户。
二级保护为系统总保护或分支保护。
保护范围为低压电网的主干线（或分支线）、下户线和进户线。
建议考虑上级漏电保护器的额定漏电电流为下一级额定漏电电流的2.5～3.0倍，上一级漏电保护器的动作时间较下一级动作时间增加一个动作级差，约为0.1～0.2s左右。
六、“运行管理、质量跟踪”原则漏电保护器作为国家强制性实施安全认证的电工产品，其质量优劣将直接关系到使用者的生命和财产的安全，必须加强和开展对漏电保护器质量的监督，实行动态管理，提高生产经营者的质量意识，防止不合格和假冒伪劣产品进入低压电网。
漏电保护器的运行管理，有条件的可统一采购、统一安装，以户建档，明确运行责任人，配备试跳运行记录，正确记录投运试验情况、定期试跳情况、运行中跳闸情况、恢复送电时间、故障原因及异常情况等。
七、浅析“RCD的技术误区”负载设备、线路总是与环境、大地之间存在着分布电容、电感；非线性负载形成地高次谐波产生的电磁感应、电磁辐射；…都会造成供电、用电系统非故障性正常泄漏电流。
更要命地是它的大小地不确定性，随环境、温度、气候…等的变化而改变。
它隐藏在RCD保护器检测的剩余电流中，无法摆脱，时时作祟。
例如有好多人家装修住房后，RCD动作，无法合闸，只好解除RCD强行送电。
原因就是房内潮湿正常泄漏电流增大所致。
特别是总保护、分支保护的RCD保护器频动，引发大面积停电，事后又查不出有什么故障，就是系统正常泄漏电流随时变化、瞬间增大造成地。
不确定的正常泄漏电流使得R CD保护器的实际应用遇到了无法克服的困难。
经验告诉我们，RCD保护器实行“末级保护”原则的正确性。
在TN——-C供电系统中，工作零线N和保护零线PE公用一根零线，通过了RCD。
当接零负载设备漏电时，出现相—零短路电流使熔断器熔断，动作灵敏的RCD却没有动作，可笑吗？！其实这不是RCD的过错，而是安装使用者的无知造成的。
正确地安装方法应该是，在三相四线制进户线处，首先对零线重复接地；从重复接地处拉出一根专用保护零线PE，和工作零线N相互独立，改进户线为三相五线制供电既TN——-C——-S系统；单相进户线为三根线，保护零线PE不进RCD。
这样就不会出现上述笑话。
（克市广大老住户的RCD现在还处在上述笑话中）另外，还有一种情况是，同样在TN——-C供电系统中，R CD后负载侧重复接地，造成RCD无故频动，无故停电，严重影响了正常的生产和生活。
原因是这种接法的结果造成RCD 电源侧外系统通过RCD负载侧内接地极的重复接地电流成为剩余电流所致。
解决的办法同上。
在TN——-S系统中，如果在RCD后负载侧，工作零线N 重复接地，也会出现上述结果。
解决办法是让保护零线重复接地。
在TN——-S系统中，如果在RCD后负载侧，把工作零线N当做保护零线PE用，或者将保护零线PE当作工作零线N 混用，会造成RCD频动、不能合闸。
原因是这种接法把工作电流变成剩余电流导致RCD动作。
踪上所述，RCD存在使用者的技术误区，不存在“RCD的技术误区。
”参考文献：1、 GBJ232-82，电气装置安装工程及验收规范［S］2、JGJ/16-92，民用建筑电气设计规范［S］3、GB6829《剩余电流动作保护器的一般要求》；4、GB13955《漏电保护器的安装和运行》；5、GB14287《电气火灾报警控制系统》6、JB8755《移动式剩余电流动作保护器》；。
