水电厂调速器常见故障的原因及处理方案探讨

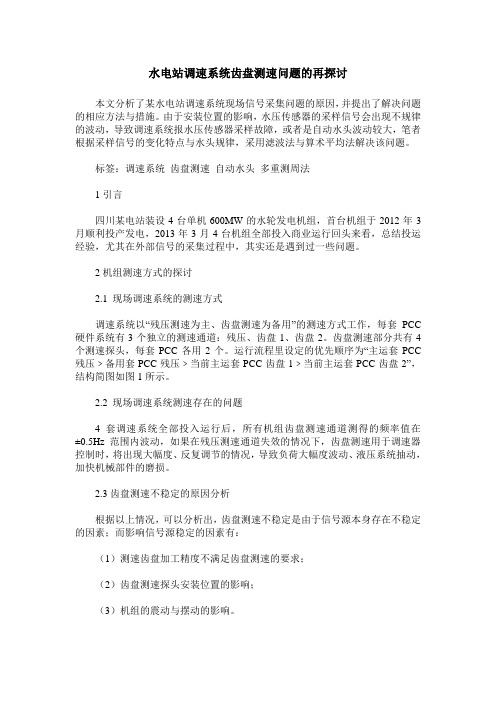

水电站调速系统齿盘测速问题的再探讨本文分析了某水电站调速系统现场信号采集问题的原因，并提出了解决问题的相应方法与措施。

由于安装位置的影响，水压传感器的采样信号会出现不规律的波动，导致调速系统报水压传感器采样故障，或者是自动水头波动较大，笔者根据采样信号的变化特点与水头规律，采用滤波法与算术平均法解决该问题。

标签：调速系统齿盘测速自动水头多重测周法1引言四川某电站装设4台单机600MW的水轮发电机组，首台机组于2012年3月顺利投产发电，2013年3月4台机组全部投入商业运行回头来看，总结投运经验，尤其在外部信号的采集过程中，其实还是遇到过一些问题。

2机组测速方式的探讨2.1 现场调速系统的测速方式调速系统以“残压测速为主、齿盘测速为备用”的测速方式工作，每套PCC 硬件系统有3个独立的测速通道：残压、齿盘1、齿盘2。

齿盘测速部分共有4个测速探头，每套PCC各用2个。

运行流程里设定的优先顺序为“主运套PCC 残压﹥备用套PCC残压﹥当前主运套PCC齿盘1﹥当前主运套PCC齿盘2”，结构简图如图1所示。

2.2 现场调速系统测速存在的问题4套调速系统全部投入运行后，所有机组齿盘测速通道测得的频率值在±0.5Hz范围内波动，如果在残压测速通道失效的情况下，齿盘测速用于调速器控制时，将出现大幅度、反复调节的情况，导致负荷大幅度波动、液压系统抽动，加快机械部件的磨损。

2.3齿盘测速不稳定的原因分析根据以上情况，可以分析出，齿盘测速不稳定是由于信号源本身存在不稳定的因素；而影响信号源稳定的因素有：（1）测速齿盘加工精度不满足齿盘测速的要求；（2）齿盘测速探头安装位置的影响；（3）机组的震动与摆动的影响。

2.3.1 齿盘加工精度的影响测速齿盘共60个测速孔（方孔），120个蠕动测速孔（圆孔）；分为4瓣，齿盘厚度为4.5mm，测速齿盘结构。

使用游标卡尺对测速孔进行测量，测速孔宽为Fa，孔间间距为Fb，测量结果为孔宽之间的差值，孔间距之间的差值均未超过0.5mm；由于单齿测速是扑捉两个连续上升沿，因此综合一组齿的综合误差接近1mm。

水电站调速器常见故障及其维修检修处理方法发表时间：2020-09-22T16:07:56.020Z 来源：《基层建设》2020年第15期作者：黄地山[导读] 摘要：水力发电是最为环保的发电方式，因此得到国家的普遍重视，装机容量越来越大。

贵州乌江水电开发有限责任公司沙沱发电厂贵州铜仁 565300摘要：水力发电是最为环保的发电方式，因此得到国家的普遍重视，装机容量越来越大。

我国的水电装机容量已经达到数亿千瓦，并且这个数字还在上涨阶段。

水力发电不仅对环境不会造成破坏，还可以节省大量的能源，在所有发电模式中，水力发电是非常重要的模式之一，对环境污染的可能性几乎为零，可以被一直沿用。

水电发电装置中的主要组成部件就是调速器，可以按需调节发电机的运行速度，让系统频率可以保持在指定区间。

调速器出现故障是不可避免的，发生故障之后必将影响系统频率的稳定性，发电机组无法继续联网，所造成的影响非常大，因此需要就调速器可能出现的故障研究出具体的处理办法，制定出应急预案，调速器一旦发生故障可以在第一时间完成维修工作。

关键词：水电站；调速器；故障；维修检修；处理方法水电站发电机组离不开调速器的作用发挥，它并不是发电机组主体结构，其功能和作用却是无可替代的。

调速器的正常运行时保证发电机组安全正常运行的基础，必须做出日常检修和保养工作，一旦出现故障要在第一时间处理，可以有效控制事故的进一步扩大，产生不必要的损失，让水力发电机组可以高效安全运行，真正实现水力发电无污染、绿色节能的特点。

就水电站调试器可能出现的故障给出问题产生的原因及其解决办法，并结合IEEE14节点系统，通过案例分析法对所提出的故障处理方法做出研究分析。

最终结果发现，有效的处理调速器故障，可以降低许多不必要的经济损失，对水力发电企业而言是提高企业效益的有效办法。

1水电站调速器简介1.1原理调速器的设计大多位于水轮发电机的中部，水电站中的水轮机大多运行在大负荷电网中。

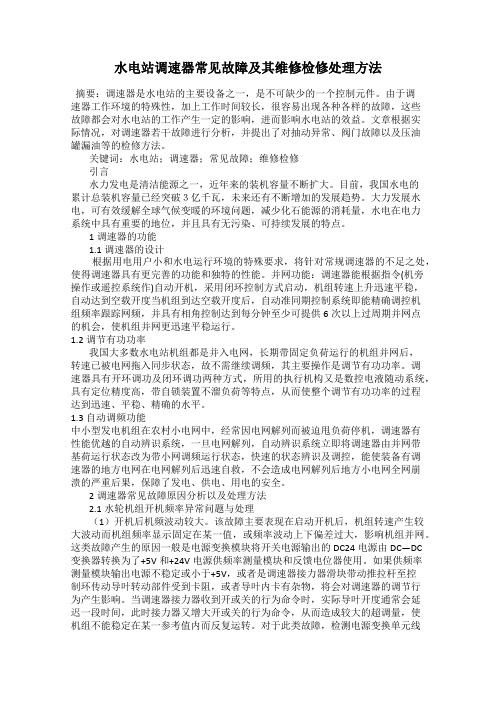

水电站调速器常见故障及其维修检修处理方法摘要：调速器是水电站的主要设备之一，是不可缺少的一个控制元件。

由于调速器工作环境的特殊性，加上工作时间较长，很容易出现各种各样的故障，这些故障都会对水电站的工作产生一定的影响，进而影响水电站的效益。

文章根据实际情况，对调速器若干故障进行分析，并提出了对抽动异常、阀门故障以及压油罐漏油等的检修方法。

关键词：水电站；调速器；常见故障；维修检修引言水力发电是清洁能源之一，近年来的装机容量不断扩大。

目前，我国水电的累计总装机容量已经突破３亿千瓦，未来还有不断增加的发展趋势。

大力发展水电，可有效缓解全球气候变暖的环境问题，减少化石能源的消耗量，水电在电力系统中具有重要的地位，并且具有无污染、可持续发展的特点。

1调速器的功能1.1调速器的设计根据用电用户小和水电运行环境的特殊要求，将针对常规调速器的不足之处，使得调速器具有更完善的功能和独特的性能。

并网功能：调速器能根据指令(机旁操作或遥控系统作)自动开机，采用闭环控制方式启动，机组转速上升迅速平稳，自动达到空载开度当机组到达空载开度后，自动准同期控制系统即能精确调控机组频率跟踪网频，并具有相角控制达到每分钟至少可提供6次以上过周期并网点的机会，使机组并网更迅速平稳运行。

1.2调节有功功率我国大多数水电站机组都是并入电网，长期带固定负荷运行的机组并网后，转速已被电网拖入同步状态，故不需继续调频，其主要操作是调节有功功率。

调速器具有开环调功及闭环调功两种方式，所用的执行机构又是数控电液随动系统，具有定位精度高，带自锁装置不溜负荷等特点，从而使整个调节有功功率的过程达到迅速、平稳、精确的水平。

1.3自动调频功能中小型发电机组在农村小电网中，经常因电网解列而被迫甩负荷停机，调速器有性能优越的自动辨识系统，一旦电网解列，自动辨识系统立即将调速器由并网带基荷运行状态改为带小网调频运行状态，快速的状态辨识及调控，能使装备有调速器的地方电网在电网解列后迅速自救，不会造成电网解列后地方小电网全网崩溃的严重后果，保障了发电、供电、用电的安全。

水轮机调速器常见故障分析与处理1.调节系统失效：调节系统失效可能会导致水轮机转速波动，严重时甚至无法正常调节转速。

造成调节系统失效的原因很多，比如调节阀故障、控制系统故障、传感器故障等。

处理方法包括检查和更换故障的零部件，修复或更换故障的控制系统。

2.油泵故障：水轮机调速器中的油泵是提供液压能源的关键设备，如果油泵损坏或失效，将导致调速器无法正常工作。

处理方法包括检查油泵的工作状态和压力，更换故障的油泵。

3.油路堵塞：长时间运行后，水轮机调速器中的油路可能会出现堵塞，导致液压油无法顺畅流动，影响调速器的正常工作。

处理方法包括清洗和疏通油路，确保油路畅通。

4.传感器故障：水轮机调速器中的传感器用于检测转速、压力等参数，并将其传递给控制系统，如果传感器损坏或失效，将导致调速器无法准确调节转速。

处理方法包括检查传感器的工作状态和信号输出，修复或更换故障的传感器。

5.止回阀故障：调速器中的止回阀用于控制油液的流向，如果止回阀出现故障，会导致油液流动方向错误，无法正常调节转速。

处理方法包括检查止回阀的工作状态和密封性能，修复或更换故障的止回阀。

6.电气故障：水轮机调速器中的控制系统一般由电气设备控制，如果电气设备出现故障，如电路板损坏、继电器故障等，将导致调速器无法正常工作。

处理方法包括检查电气设备的工作状态和信号传输，修复或更换故障的电气设备。

总结起来，水轮机调速器常见的故障包括调节系统失效、油泵故障、油路堵塞、传感器故障、止回阀故障和电气故障等。

对于这些故障，需要及时采取相应的处理措施，以确保水轮机调速器的正常运行。

在处理故障时，要仔细检查和诊断故障原因，切勿操之过急，以免造成更大的损失。

同时，定期进行维护保养，提高设备的可靠性和稳定性，对于减少故障的发生也十分重要。

调速器常见故障和处理方法
嘿，朋友们！今天咱就来聊聊调速器那些事儿！调速器可是在好多机器设备里都起着至关重要的作用呢！
那调速器常见的故障都有啥呢？比如它可能会出现转速不稳定的情况呀，这就好像人走路摇摇晃晃的，那可不行！还有可能出现无法调节转速或者调节失灵的问题，这就好比一辆车的油门坏了，多让人头疼啊！处理这些故障，首先得仔细检查调速器的各个部件，看看有没有松动、损坏的地方，就像给人做体检一样仔细！然后根据具体情况采取相应的措施，比如更换损坏的零件，或者调整一些参数啥的。

这可不是随随便便就能搞定的，得小心谨慎，不然可能会越弄越糟哦！
在处理这些故障的过程中，安全性和稳定性那绝对是重中之重啊！这就好像走钢丝，必须得稳稳当当的，稍有不慎可就麻烦啦！一定要确保操作规范，不能马虎大意呀！要是不小心出了岔子，那后果可不堪设想！所以每一步都得小心翼翼，就像呵护宝贝一样对待这些设备。

调速器的应用场景那可多了去啦！在工业生产中，它能让机器设备按照我们的要求精确地运行，提高生产效率；在交通运输领域，它能让车辆行驶得更加平稳安全。

它的优势也很明显呀，能让设备运行得更顺畅，减少故障的发生，这不就像是给机器设备加了一道保险嘛！
我就曾经遇到过一个实际案例，一家工厂的设备突然出现转速不稳定的问题，导致生产受到了很大影响。

后来经过仔细检查和处理，发现是调速器的一个小零件出了问题，更换后设备就恢复正常啦！你瞧，及时发现和处理问题多重要啊！
总的来说，调速器的作用不可小觑，我们一定要重视它的常见故障和处理方法，让它更好地为我们服务呀！。

水电站水轮机调速器的调试和维护水电站水轮机调速器是水电站运行过程中的一个重要部分。

它的主要功能是控制水轮机的转速，保证发电机组的输出功率稳定并满足电网负荷需求。

因此，对水电站水轮机调速器的调试和维护非常重要。

下面介绍一下水电站水轮机调速器的调试和维护方法。

1. 设定调速器参数水电站水轮机调速器需要设置一些参数，比如转速、稳态偏差、加减速时间等，这些参数的设定对水轮机的性能影响很大。

因此，在调试过程中需要根据具体情况设定这些参数，并逐步调整，使水轮机的性能趋于最优。

2. 进行稳态调试稳态调试是指在固定转速下进行的调试过程。

首先，需要进行动态校正，即通过选用合适的采样时间和滤波方式，对信号进行滤波处理，确保数据准确无误。

其次，在转速为目标值时，逐步调整稳态偏差和经验增益等参数，使水轮机在设定转速下保持稳定运行。

动态调试是指在转速变化过程中进行的调试。

首先，需要进行阶跃响应实验，即通过对调速器输入阶跃信号，观察水轮机响应情况，并记录相关数据。

其次，根据实验数据，逐步调整控制参数，并观察水轮机响应情况，进一步优化控制系统性能。

1. 定期巡视检查水电站水轮机调速器在运行中需要进行定期巡视检查，及时发现问题并进行维护保养。

巡视内容包括调速器机械传动部分、电气控制部分、传感器及相关检测仪表等方面。

2. 清洁清理水电站水轮机调速器需要定期清洁清理，防止积尘、杂物等对设备造成不良影响。

特别是在水库泄洪期间，需要加强清理工作，减少水团、泥沙等对设备的损害。

3. 维护保养水电站水轮机调速器还需要进行定期的维护保养工作，包括润滑、更换损坏部件等。

特别是对于一些易损部件，如电容器、继电器等，需要密切关注，及时更换维修。

总之，水电站水轮机调速器的调试和维护是保障水电站安全运行的关键环节。

只有加强调试和维护工作，才能保证水轮机的性能稳定可靠，保证水电站发电效益和电网稳定工作。

水电厂调速器频繁抽动问题的解决1背景介绍黄龙滩水力发电厂2号机组装机容量85mW在湖北省电力系统中承担着调峰、调相等重要任务。

水轮机调速器是水电站发电机组的重要辅助设备之一，它与电站二次回路或计算机监控系统相配合，完成水轮发电机组的开机、停机、增减负荷、紧急停机等任务。

水轮机调速器还可以与其他自动装置一起完成自动发电控制（AGC、成组控制、按水位调节等任务。

2调速器抽动表现和影响调速器抽动是在机组空载或并网运行工况、自动平衡状态下，导叶接力器等幅或非等幅周期性快速往复移动，严重时动幅较大，其结果影响调速器对机组转速的正常调节，出力波动较大，严重危及机组、电网的安全和稳定运行。

其表现为：调速器主配压阀不停上下抽动，压油装置油泵启动频繁，机组有功功率不能稳定运行在某一给定值，而且一直在波动。

黄龙滩水力发电厂2号机调速器于2009年通过技改将原来的步进电机式调速器更换为新型比例数字式冗余可编程控制水轮机调速器，采用PLC加比例阀和数字阀控制。

2 号机组新调速器在投运后频繁出现抽动现象，机组有功输出忽高忽低，达不到电网稳定运行要求，给电厂安全生产和系统安全运行带来极大隐患。

并且在出现抽动后，调速器只能由伺服比例阀切至数字阀或手动工况运行。

切至手动运行情况下，运行值班人员只能根据调度命令手动调整负荷，在当前自动化水平较高早已实现少人值班无人值守的情况下运行人员根本没有精力一直守在调速器柜旁手动操作；如果切至数字阀控制，由于数字阀控制属于粗调节，不能实现伺服比例阀的精细调节。

在调整过程中调速器压力油管路震动较大，长时间频繁调节容易出现管路固定螺栓松动，甚至更严重的会造成压力油管路破裂。

综上所述，每次当出现调速器抽动时吧，运行和检修维护人员必须赶到现场将调速器切至手动运行。

在机组并网发电工况下对调速器的主配反馈电位器进行更换，待更换完毕通过触摸屏观察主配反馈电位器输出信号稳定后，再切至伺服比例阀自动运行。

由于整个更换过程是在机组并网发电过程中进行的，因此危险性较高，一个小小的差错就可能导致机组事故停机。
